Батареи отопления не являются на сегодняшний день каким-либо дефицитом – в специализированных магазинах можно найти подобные изделия на любой вкус и «кошелек». Эти теплообменные приборы отопительной системы могут быть изготовлены из различных материалов и иметь весьма отличающиеся характеристики. Некоторые из них идеально подходят для автономного отопления, другие адаптированы для любых условий эксплуатации.

Стальные радиаторы отопления какие лучше

Стальные радиаторы отопления какие лучше

Безусловно, многих хозяев жилья волнует вопрос стоимости. К разряду наиболее доступных по цене можно отнести стальные радиаторы отопления какие лучше из них выбрать и будет рассмотрено в настоящей публикации.

Основные типы радиаторов отопления

Содержание статьи

В продаже представлено немало различных типов радиаторов, и поэтому целесообразно, в ознакомительных целях, несколько слов об основных разновидностях:

  • Чугунные батареи. Этот тип теплообменных приборов может иметь различный внешний вид — усовершенствованные, с гладкими внешними и внутренними поверхностями, с ретро или современным дизайном, а также батареи со знакомыми для всех формами и характеристиками, МС-140. Несмотря на то что появилось немало новинок из других материалов, чугунные радиаторы не теряют своей популярности, так как славятся своей надежностью и долговечностью, а также высокой теплоотдачей.
  • Алюминиевые радиаторы имеют современный внешний дизайн. Они легки по весу, несложны в установке и экономны в использовании теплоносителя, а значит, и в расходе энергоресурсов для их нагрева. Тонкие стенки этих батарей быстро прогреваются и отдают тепло в помещения. Есть у этих приборов и свои характерные особенности, поэтому о них можно сказать, что подходят они в большей мере для установки в автономную отопительную систему, где нет резких перепадов температур, гидроударов и даже незначительных скачков давления в контуре.
  • Биметаллические радиаторы изготавливаются из двух видов металла — это сталь и алюминий. Конструкторы при разработке максимально использовали положительные качества этих материалов, поэтому внутренние каналы изготовлены из стального сплава, стойкого к барическим нагрузкам, а алюминий – это отличный проводник тепла. Комбинация этих материалов дает высокие результаты, поэтому биметаллические батареи отопления пользуются спросом владельцев, как квартир в многоэтажках, так и частных домов. Но полностью раскрывают свои потенциальные возможности биметаллические радиаторы именно при высоких показателях нагрева, что больше свойственно центральным системам отопления.
  • И, наконец, стальные радиаторы. Подробная информация о характеристиках и типах этих приборов отопления будет рассмотрена ниже.

Критерии выбора радиаторов отопления

Чтобы правильно определить, какие батареи лучше выбрать для конкретного места установки, необходимо учесть некоторые важные факторы:

  • Информацию о максимальном давлении и температурном режиме в центральной системе отопления в конкретном населенном пункте. От этих данных будет зависеть, какие параметры должны иметь радиаторы.
  • Стойкость конструкции радиатора и материала к качеству и температуре теплоносителя.
  • Необходимую тепловую мощность для конкретного помещения — это необходимо знать для точного расчета количества радиаторов и их размерных параметров. Расчеты могут быть проведены по площади или объему помещений. Удобный и точный способ расчета будет предложен читателю в конце данной публикации.
  • Дизайнерское оформление радиаторов тоже является немаловажным критерием, так как эти отопительные приборы могут поддержать выбранный дизайнерский стиль, или, наоборот, испортить внешний вид комнаты.

Основные разновидности стальных радиаторов отопления

Стальные радиаторы могут иметь разные конструкции и формы, различаться по своему дизайну, в том числе даже и по цветовому решению. По принципиальному устройству их разделяют на панельные и трубчатые. Первые из них состоят из одной или нескольких панелей, а вторые из круглых, прямоугольных или выполненных в виде узких панелей труб.

Чтобы определиться с оптимальным выбором подобных приборов отопления, необходимо ознакомиться их конструкциями и характеристиками подробнее.

Панельные радиаторы

Эти теплообменные в нашей стране начали активно производить в 70-х годах прошлого века. Ими какое-то время пытались заменить традиционные радиаторы МС-140 из чугуна, которые были единственным эффективным прибором для центрального отопления многоэтажных домов. Тогда панельные батареи не прижились, так как по теплоотдаче, да и по качеству своего исполнения и долговечности существенно проигрывали чугунному варианту. Те хозяева квартир, которым «повезло» заполучить стальные обогревательные панели, всеми средствами старались как можно скорее заменить их на привычный чугун.

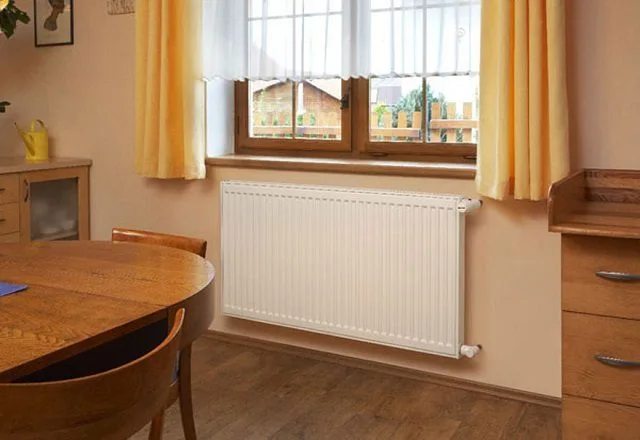

Стальной радиатор панельного типа

Стальной радиатор панельного типа

Прошло немало лет, пока инженеры не «реанимировали» ранее разработанную конструкцию и не усовершенствовали ее. Обновленный вариант панельных батарей стал изготавливаться из более качественных материалов и с применением новейших технологий.

Современные модели этих приборов отопления становится все более популярными, так как эксплуатационные характеристики их значительно повысились, а цена осталась достаточно «демократичной».

Изготовление панельных радиаторов

Изготовление панельных радиаторов осуществляется на специальных станках, где стальным листам придается нужная форма с помощью штамповки. Этот процесс включает несколько этапов:

  • Первым шагом производится штамповка стальных листов, обычно толщиной толщиной порядка 1,25 мм.
  • Далее, две одинаковых по размеру, «зеркальных» по конфигурации заготовки соединяются между собой по краям сваркой

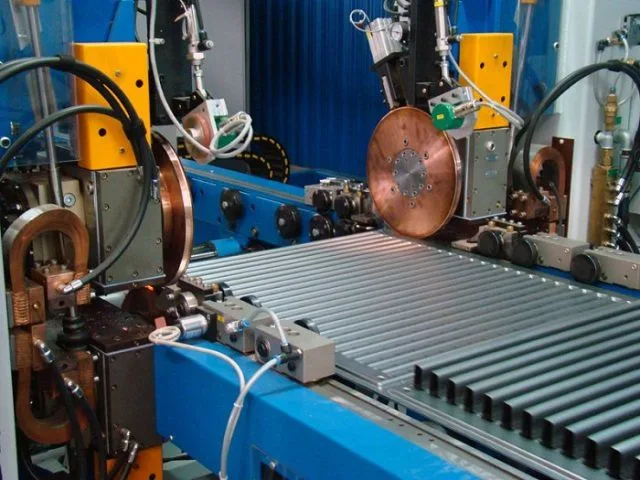

Автоматизированная линия по производству стальных панельных радиаторов

Автоматизированная линия по производству стальных панельных радиаторов

При штамповке металлических листов, на них выдавливаются вертикальные каналы, которые при сваривании двух пластин образуют герметичное пространство в виде своеобразных труб, по которым и будет циркулировать теплоноситель. Для соединения листов применяется роликовая сварка, которая надежно скрепляет листы между сформировавшихся каналов.

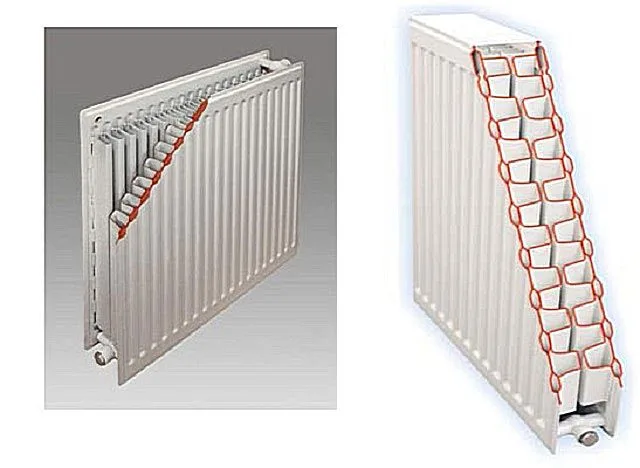

Разрез панельного стального радиатора

Разрез панельного стального радиатора

  • Из стальных листов толщиной 0,3÷0,5 мм также методом штамповки изготавливаются конвекторы с ребрами П-образной формы.
  • После этого на готовые панели с помощью точечной сварки закрепляются конвекторы, если они предусмотрены данным типом радиатора.
  • Следующим шагом на получившихся панелях ввариваются патрубки для врезки в трубы отопительного контура.
  • По окончании сварочных работ все швы шлифуются.
  • Завершающим этапом производится покраска изделий.

От качественной окраски отопительных приборов напрямую зависит длительность их эксплуатации, поэтому этот процесс можно назвать одним из важнейших в их изготовлении.

Сталь подвержена коррозии, тем более, когда она длительное время соприкасается с водой или с иным химически агрессивным теплоносителем, поэтому качественная окраска, проводимая по специальной технологии, необходима.

Покраска панелей

Процесс покраски панелей производится разными способами, и от того, какой из них был применен, во многом зависит и качество изделий:

  • Погружение изделия в окрашивающий состав (ОП).
  • Метод с применением анодного электрофореза (АЭФ).
  • Третьим способом окрашивания является катодный электрофорез (КЭФ). Кстати, он также применяется для нанесения краски на корпуса автомобилей, и справедливо считается самым передовым для покрытия стальных радиаторов.

Такая технология нанесения покрытия отличается высокой надежностью и стойкостью к различным воздействиям. Процесс окрашивания осуществляется в три этапа:

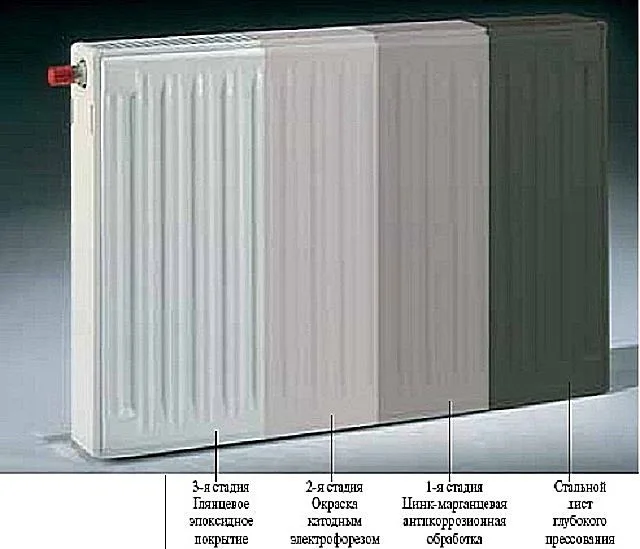

Многослойное покрытие стального радиатора

Многослойное покрытие стального радиатора

- Первый этап – обработка стального радиатора цинк-марганцевым антикоррозийным составом, что значительно увеличивает эксплуатационный срок батарей.

- Второй этап – окраска радиатора способом катодного электрофореза. Изделия погружаются в красящий состав, которому придается положительный заряд, в то время, как панель имеет подключена к отрицательному электроду. Процесс завершается в то время, когда краска равномерно покроет все поверхности панели. Этот слой краски является надежным изолятором для стали от различных агрессивных воздействий.

- Третий этап – на краску наносится эпоксидный порошок, и изделия отправляются в камеру с высокими температурами для оплавления этого защитного слоя. После нагрева и оплавления порошка на панели образуется высококачественное глянцевое покрытие требуемого цвета – оно не подвержено воздействию ультрафиолетовых лучей, и со временем не желтеет и не выцветает.

При окрашивании металлических изделий, подвергающихся периодическому нагреванию, не применяются составы, включающие такие вещества, как тяжелые металлы и формальдегиды. В краске, используемой в методе окрашивания (КЭФ), содержится только 2% растворителя, в то время, как при применении АЭФ — 9-10%.

Благодаря тому, что в состав краски входит небольшой количество растворителя, батарея, нагреваясь даже до экстремально высоких температур, не будет выделять вредных веществ.

Все готовые радиаторы обязательно проходят испытания под давлением в 1,3 МПа, и если изделия пройдут успешно, то производитель может смело дать гарантии на их эксплуатацию на срок в 10÷15 лет.

Приобретая панельные стальные батареи, нужно внимательно изучить прилагающийся к ним паспорт с характеристиками, где должен быть указан метод окраски.

Кроме этого, рекомендовано очень хорошо осмотреть покрытие радиатора. Оно должно быть качественным и на лицевых, и на тыльных поверхностях, без трещин, сколов и царапин, без наплывов краски.

Некачественным считается покрытие в том случае, если лицевые и задние поверхности отличаются между собой по цвету или по фактурной гладкости. От таких изделий лучше сразу отказаться.

Существующие типы стальных панельных радиаторов отопления

Панельные радиаторы делятся на несколько типов, которые, как правило, подразделяются по количеству панелей и конвекторных теплообменников в конструкции. Так, радиатор может иметь одну, две или три панели, а между ними устанавливаются один, два или три конвектора.

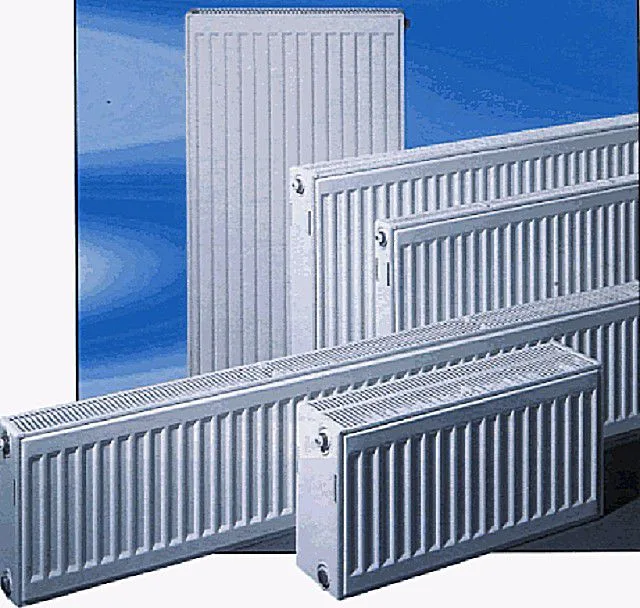

Панельные радиаторы могут существенно различаться размерами

Панельные радиаторы могут существенно различаться размерами

Если радиатор будет состоять больше, чем из одной панели, то по его бокам обычно монтируются стенки, а сверху устанавливается решетка.

В таблице приведены некоторые параметры стандартных типов панельных радиаторов.

Внешний видКраткое описание конструкцииГабариты радиаторов
Высота, ммДлина, ммШирина, мм
пр110 тип панельного радиатора состоит из одной нагревательной панели без конвекторных ребер. Прибор не имеет боковых стенок и воздуховыпускной решетки.
Цифры, характеризующие отопительный прибор, означают: «1» - один ряд панелей; «0» - отсутствие конвекторов.
Несмотря на то, что ряд панелей всего один, и нет дополнительных теплообменных элементов, у этого типа есть своё важное преимущество, которое в других случаях считается минусом - это отсутствие конвектора. Если нет конвектора, значит, нет направленного движения нагретых воздушных масс, которые содержат большое количество пыли.
Благодаря этому, 10 тип радиатора может быть установлен, не только в жилых помещениях, но и в детских или лечебных учреждениях.
За одной панелью, не имеющей сложных конфигураций, верхней решетки и боковых стенок, намного легче ухаживать. Достаточно протирать ее поверхность влажной чистой тканью.
305÷905405÷300563
пр211 тип состоит из одной панели и одного ряда конвекторых ребер, приваренных к ее задней стороне.
В этом варианте отсутствует верхняя решетка и боковые стенки.
Конвекция происходит через один ряд ребер, но и он способствует циркуляции вместе с воздухом пылевых масс. Поэтому, имея такие радиаторы, их очистку придется проводить более тщательно, так как пыль оседает и на стенки конвектора.
305÷905405÷300563
пр320 тип.
Этот тип радиатора состоит из двух панелей без конвекторов.
Сверху расположена воздуховыпускная решетка, а по бокам закреплены стенки.
Теплоотдача от этого типа радиатора в два раза выше, чем от однопанельного.
Очистка этой модели достаточно проста ввиду отсутствия конвекторных ребер.
305÷905405÷300566
пр421 тип.
Данная конструкция имеет в своем составе две панели и один конвектор, установленный между ними и приваренный к внешней панели.
Сверху весь комплекс накрывается решеткой, а с боковых сторон стенками.
305÷905405÷3005102
пр522 тип.
Этот тип радиатора состоит из двух панелей, двух конвекторов, боковых стенок и верхней решетки.
В этом случае оребрение приваривается к обеим панелям.
305÷905405÷3005102
пр630 тип.
В данную конструкцию входит три панели, связанных между собой на определенном расстоянии, боковые стенки и верхняя решетка.
305÷905405÷3005102
пр733 тип имеет самую большую глубину, составляющую до 170 мм, и состоит из трех панелей и трех рядов конвекторных ребер, установленных между ними.
Ребра привариваются к внутренним поверхностям панелей.
Радиатор имеет боковые стенки и верхнюю решетку.
305÷905405÷3005157

Теперь – об основных технических и эксплуатационных характеристиках изделий:

  • Панельные радиаторы рассчитаны на максимальную температуру теплоносителя до 95÷100 градусов, поэтому при стандартной температуре в системе отоплении в 70 градусов они прослужат длительное время.
  • Рабочее давление для этих батарей не должно превышать 10 бар (1,0 МПа). При превышении расчетных барических нагрузок сварные швы на панелях могут не выдержать, что приведет к аварийной ситуации. Стандартным для центральной отопительной системы является давление в 9 бар, но при ее проверках перед отопительным сезоном, могут возникнуть гидроудары, кратковременные скачки давления при которых могут достигать 11÷15 бар, что недопустимо для панельных батарей.
  • Испытательное давление этого стальных батарей составляет 13 бар (1,3 МПа) – это тот максимум, который они могут выдержать. Однако, нужно учесть, что приобретать необходимо изделия, имеющие определенный запас по этому параметру.

Если все-таки решено установить именно эти радиаторы в доме с центральной системой отопления, то для того чтобы гарантированно избежать аварий из-за перепадов давления и защитить теплообменные приборы от опасных нагрузок, необходимо использовать редукторы, которые примут «удар» на себя, а в самой системе сохраниться стабильный напор теплоносителя.

Возможные размеры и мощность радиаторов

Очевидно, от количества панелей в радиаторе, будут напрямую зависеть функциональные возможности прибора, а значит и эффективность отопление. Так, 10 и 20 типы батарей, не имея конвекторов, излучают тепло только от самой панели, а те радиаторы, на которых установлены эти функциональные элементы, создают тепловые завесы для холода, идущего от окна, так как направляют нагретый воздух вверх.

 Естественно, мощность батареи будет зависеть и от ее размера, который подбирается под обогреваемую площадь и под конкретное место установки.

Панельные радиаторы производятся в разных размерных параметрах, как в длину (обычно от 400 до 3000 мм), так и в высоту (от 300до 900 мм). Поэтому подобрать их можно для любого места установки, как у панорамно остекленной стены, так и у высоко расположенного окна.

Судя по статистике спроса, самыми востребованными на сегодняшний день панельными приборами являются 11, 21 и 22 типы. Они также могут иметь разную высоту и длину, поэтому, если решено выбрать один из этих вариантов, то их мощность, к примеру, можно предварительно «прикинуть», воспользовавшись данными из приведенной ниже таблицы:

 VKO 11 - одна греющая панель+ один конвекторный элементVKO 21s - две греющие панели+ один конвекторный элементVKO 22 - две греющие панели+ два конвекторных элемента
Высота в мм300450500600300450500600300450500600
Длина в ммМощность радиаторов Вт
400265382420495370513559650476656715832
60039857463074255577083997671498410721247
800531765840989740102611191301952131214301663
1000663956105112369251283139816261190164117872079
120079611471261148411101539167819511428196921452495
140092913381471173112951796195822771666229725022910
1600106115291681197814802052223726021904262528603326
1800119417211891222516652309251729272142295332173742
2000132719122101247318502566279732522380328135754158
3000199028683152370927743848419548783570492253626236

Способ подключения

Для удобного монтажа радиаторов отопления в контур, производителями изготавливаются батареи с нижним или с боковым подключением. Выбирая нужную модель, этот фактор нужно предусмотреть заранее, так как в одном отопительном контуре иногда требуются оба варианта, в зависимости от места установки батареи и способа прокладки труб.

При использовании радиаторов с нижним подключением, появляется возможность полностью спрятать трубы контура в полы или стены, или же провести их максимально близко к полу. Батарея с нижним подключением стоит дороже, чем радиаторы, подключающиеся сбоку. В маркировке изделий они имеют специальное обозначение – букву «V».

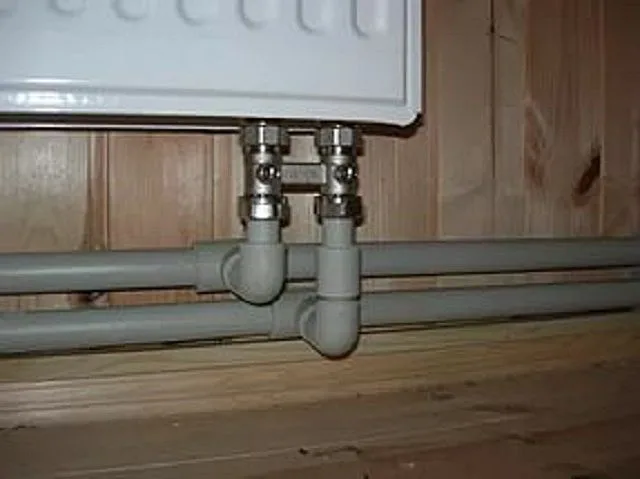

Нижнее подключение панельного радиатора

Нижнее подключение панельного радиатора

Боковое же подключение в основном осуществляется от контура, проходящего вдоль пола или на вертикальных стояках. Производятся радиаторы с правым или левым подключением, и это тоже нужно предусмотреть, составляя схему системы отопления и приобретая батареи.

Необходимо отметить, что боковое подключение осуществляется проще, чем нижнее, так как намного удобнее будет проводить монтажные работы. Кроме того, правильное боковое подключение всегда бает более высокую теплоотдачу. При нижнем подключении, каким бы красивым оно ни выглядело, потери КПД теплообменного прибора (до 15÷20 %) просто неизбежны.

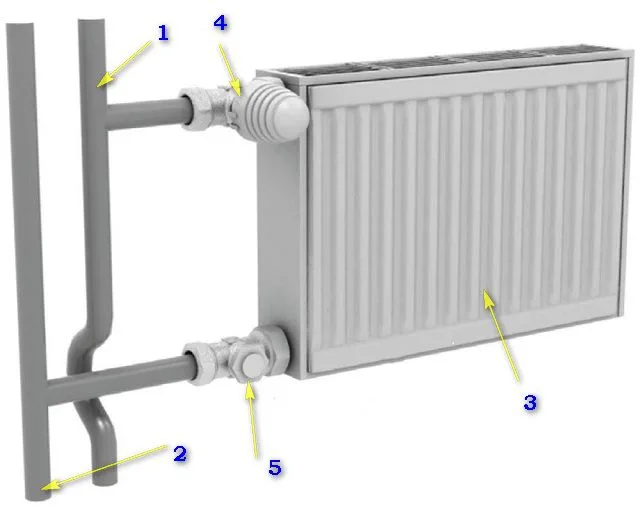

На данной схеме показаны вариант бокового подключения радиатора к трубам вертикального стояка:

Пример бокового подключения на вертикальном стояке

Пример бокового подключения на вертикальном стояке

1 – труба подачи теплоносителя;

2 – труба «обратки»;

3 – стальной панельный радиатор с левым боковым подключением;

4 – термостатическая головка, позволяющая выставлять необходимый уровень нагрева.

5 – балансировочный клапан для точно регулировки системы.

Достоинства и недостатки панельных стальных радиаторов отопления

Ознакомившись со всеми характеристиками панельных радиаторов, в качестве итога можно выделить все их «плюсы» и «минусы».

К достоинствам подобных приборов относят следующие их качества:

  • Благодаря цельности конструкции радиатора, монтаж проходит достаточно быстро. Прибор нужно только навесить на вмонтированные в стены кронштейны и врезать в отопительный контур. Однако, такую неразборность можно считать не только «плюсом», но в некоторых случаях и «минусом», так как если возникнет аварийная ситуация, то придется полностью заменить радиатор. В секционной же батарее есть возможность заменять только вышедшие из строя секции.
  • Высокая теплоотдача, которая происходит благодаря достаточно большой по площади металлической нагреваемой и отдающей тепло поверхности, а также конвекторам, создающим направленное перемещение разогретого воздуха.

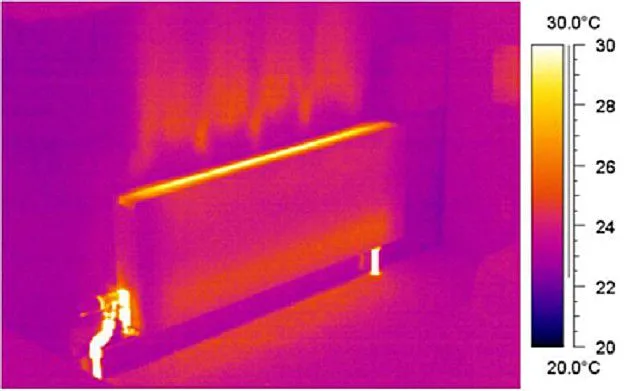

Характерная картина распределения отдаваемого тепла от панельного радиатора

Характерная картина распределения отдаваемого тепла от панельного радиатора

  • Экономичность. Для панельных радиаторов необходим небольшой «литраж» теплоносителя, а значит, для его нагрева потребуется меньшее количество энергии. Поэтому, по расчетам, при их использовании экономия энергоносителей достигает 35% по сравнению с чугунными батареями.
  • О поверхность панелей сложно пораниться, так как отсутствует выраженная ребристость с травмоопасными углами — этот фактор особенно важен, если в доме есть маленький ребенок. Даже ударившись об гладкую стальную поверхность, он не получит серьезных травм.
  • Для этого вида приборов не придется приобретать защитные или декоративные экраны, так как их поверхности и так уже имеют аккуратный внешний вид.

Недостатками панельных батарей можно считать следующее:

  • Невысокая устойчивость к резким перепадам давления теплоносителя, так как самая качественный сварной шов может дать трещину при возникновении гидроудара. Поэтому в условиях центральной отопительной системы в контур обязательно должен быть встроен редуктор, который «погасит» гидроудар.
  • Панельные радиаторы быстро выходят из строя при использовании некачественного теплоносителя. К сожалению, центральная система отопления обычно не может «похвастаться» его высоким качеством, и на внутренних стенках радиаторов откладывается большое количество грязи и накипи, способствующей засорению каналов и появлению очагов коррозии.
  • Панели радиатора не стойки к механическим воздействиям, поэтому требуют аккуратной транспортировки. Также и при их эксплуатации необходимо избегать ударов и нанесения царапин, например, при перестановке мебели.

Трубчатые радиаторы

Особенности изготовления трубчатых радиаторов

Другим вариантом стальных отопительных приборов являются трубчатые радиаторы, которые производятся также методом штамповки. Этот тип батарей имеет несколько вариаций при одинаковом принципе работы, поэтому и их изготовление несколько различается между собой.

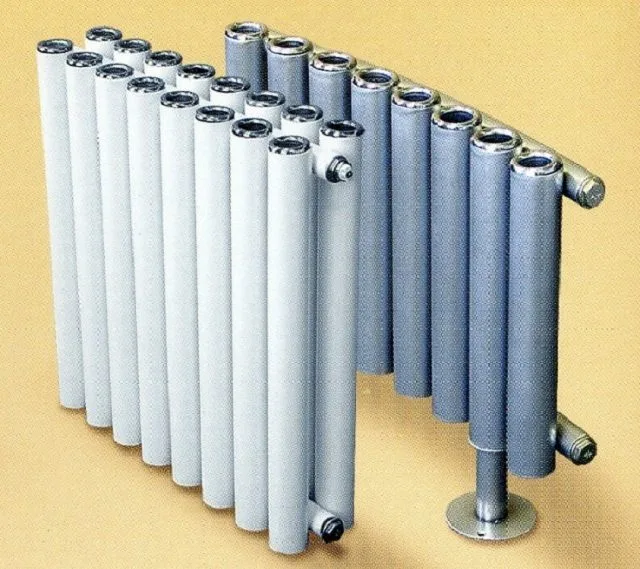

Представители "семейства" трубчатых радиаторов

Представители «семейства» трубчатых радиаторов

Для одних используются ровные трубки разного диаметра, устанавливаемые вертикально, а затем соединяемые верхней и нижней горизонтальными коллекторами.

Другие сделаны в виде секций, несколько напоминающих чугунные, которые соединяются между собой с помощью сварки. Но как бы то ни было, все трубчатые радиаторы всегда представляют собой неразборную сварную конструкцию.

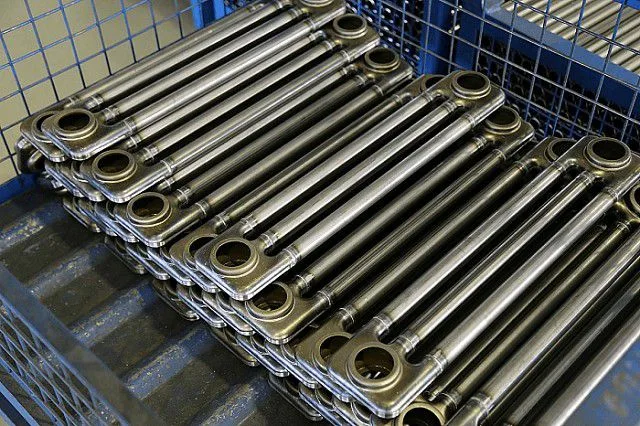

Несмотря на такую "секционность", стальные радиаторы всегда являются неразборной, законченной конструкцией

Несмотря на такую «секционность», стальные радиаторы всегда являются неразборной, законченной конструкцией

Собираются трубчатые батареи из стальных штампованных заготовок, изготовленных из стали толщиной в 1,5÷2 мм.

Процесс их изготовления проходит в такой последовательности:

  • Из стальных листов отштамповываются половинки секций трубчатых радиаторов.
  • Далее, отдельные половинки соединяются контактной сваркой на специальном оборудовании.
  • Следующим шагом готовые секции подвергаются шлифовке от заусенцев и выступов, оставшихся после сварки.
  • После этого отшлифованные элементы секции соединяются между собой в радиатор, также с помощью сварки.
  • Затем сварочные швы снова шлифуются.
  • Следующим этапом идет проверка изделий на герметичность — этот процесс проводится в специальной испытательной ванне.
  • Готовые и проверенные радиаторы поступают на линию покраски. Она происходит таким же образом, что и при покрытии панельных батарей, с применением тех же красящих составов.

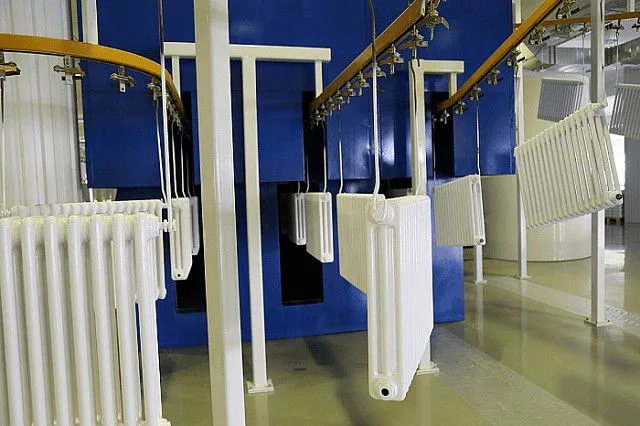

Линия покраски трубчатых радиаторов

Линия покраски трубчатых радиаторов

  • После окраски радиаторы поступают в высокотемпературные камеры для оплавления эпоксидного покрытия.

Заготовки для другой конструкции трубчатых радиаторов изготавливаются несколько иначе.

  • Для них нарезаются трубы нужной высоты, которые будут выполнять роль конвекторов. С нижней стороны они полностью завариваются, а с верхней оставляются открытыми.
  • Трубы закрепляются точечной сваркой на горизонтальных коллекторах, по которым будет проходить теплоноситель, отдавая тепло трубам-конвекторам.
  • По завершении сборки, сварочные швы радиаторов шлифуются, и изделия отправляются линию нанесения декоративно-защитного покрытия.
  • На некоторых из радиаторов верхние отверстия труб-конвекторов декорируются никелированными кольцами.

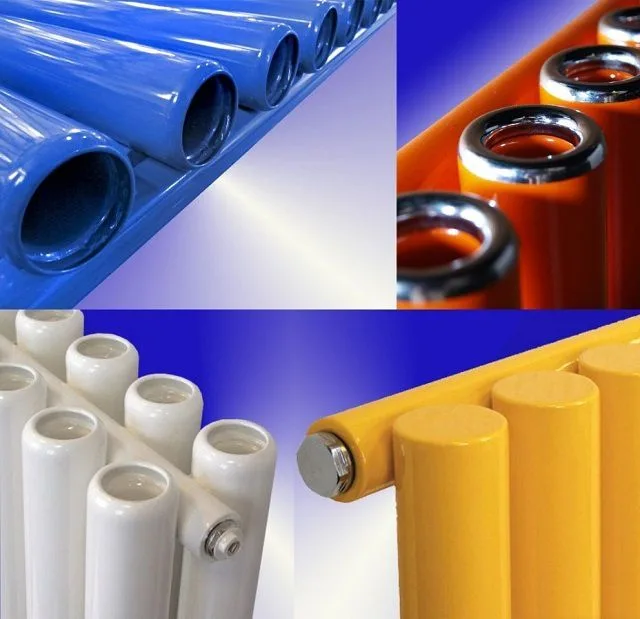

Различные виды конвекторных трубок радиаторов

Различные виды конвекторных трубок радиаторов

Существует еще несколько вполне элегантных конструкций трубчатых радиаторов, которые могут быть подобраны под любые дизайнерские проекты. Причем, они не всегда изготовлены именно в виде труб – иногда это могут быть пустотелые панели, закреплённые на трубах-коллекторах, по которым циркулирует теплоноситель.

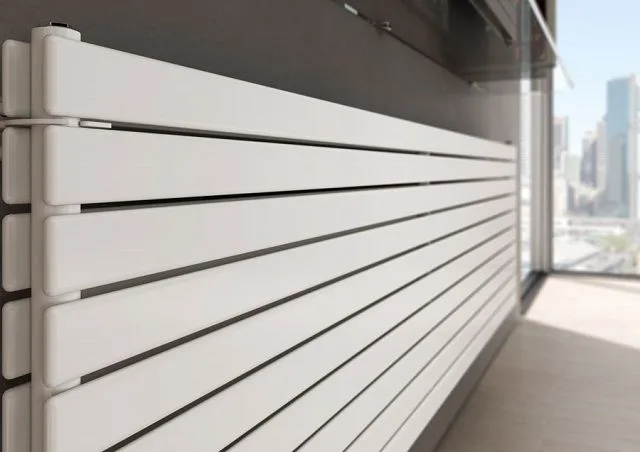

Подобные радиаторы также относятся к категории трубчатых

Подобные радиаторы также относятся к категории трубчатых

Основные технические характеристики трубчатых радиаторов отопления

Несмотря на то что трубчатые радиаторы отличаются по своей конструкции, их характеристики практически идентичны. Характерно, что такие приборы обычно превосходят по теплоотдаче панельные варианты. Но, нужно отметить, что и стоимость их бывает намного выше.

  • Почти все модели трубчатых радиаторов оснащены отводами для нижнего и бокового подключения.
  • Выбирая эти радиаторы, нужно также учитывать, на какое давление они рассчитаны, так как в центральной системе отопления, как уже говорилось выше, скачки давления могут достигать 10÷15 бар
  • Максимальная температура теплоносителя – от 100 до 120 градусов.

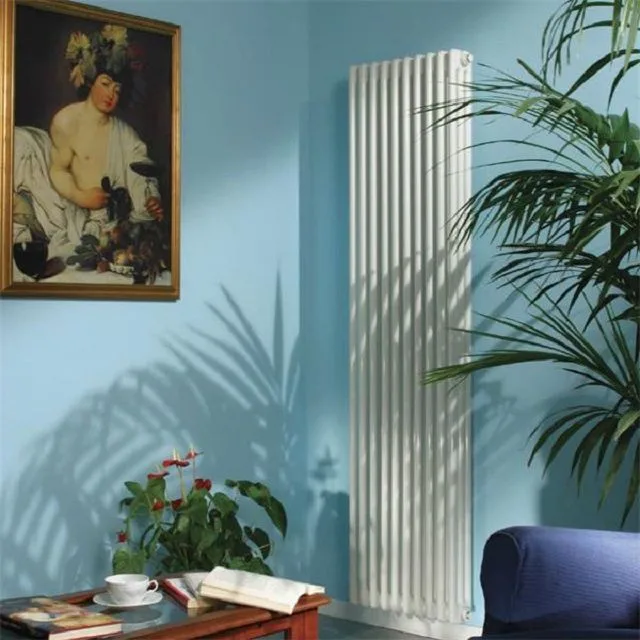

Трубчатые радиаторы могут быть весьма большими по размерам

Трубчатые радиаторы могут быть весьма большими по размерам

  • Подобные радиаторы производятся в очень широком ассортименте размеров и форм:

- Высота варьируется от 20 до 1500 мм.

- Длина может составлять до 1400 мм.

- Глубина радиаторов составляет от 40 до 292 мм.

Достоинства и недостатки трубчатых стальных радиаторов отопления

Трубчатые радиаторы достаточно популярны, особенно для установки в частных домах с постоянным умеренным рабочим давлением без перепадов и гидроударов. Их популярность объясняется рядом положительных качеств:

  • Равномерный прогрев поверхностей трубчатых радиаторов быстро обеспечивает комфортную температуру в комнатах.
  • Высокая теплоотдача приборов.
  • Простота в монтаже и эксплуатации.
  • Благодаря гладким поверхностям трубчатых радиаторов, на них не собираются слоев пыли, поэтому за ними легко ухаживать. Благодаря тому, что батареи не собирают пыль и грязь, они признаны соответствующими существующим санитарно-гигиеническим нормам.

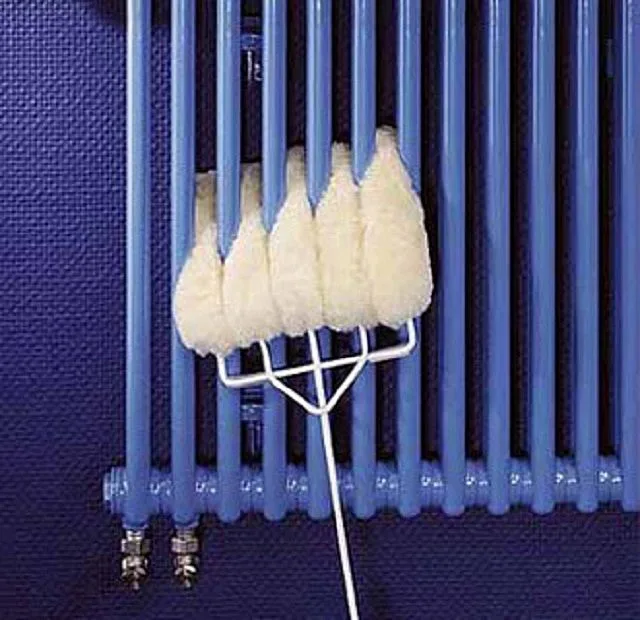

Для ухода за трубчатыми радиаторами рекомендуется приобрести специальную щетку

Для ухода за трубчатыми радиаторами рекомендуется приобрести специальную щетку

  • Возможность регулировки температурного режима в комнате, так как этот вид батарей вполне может быть оснащен термостатическим регулятором.

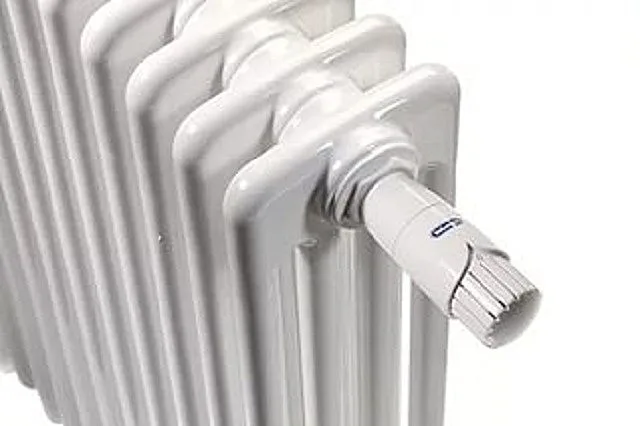

Трубчатый радиатор, оснащенный термостатическим регулятором

Трубчатый радиатор, оснащенный термостатическим регулятором

  • Очень богатый ассортимент разновидностей по дизайнерских решениям. Некоторые из моделей трубчатых батарей оснащаются полками или деревянными панелями для сидения, которые также могут быть использованы для просушки одежды или обуви.

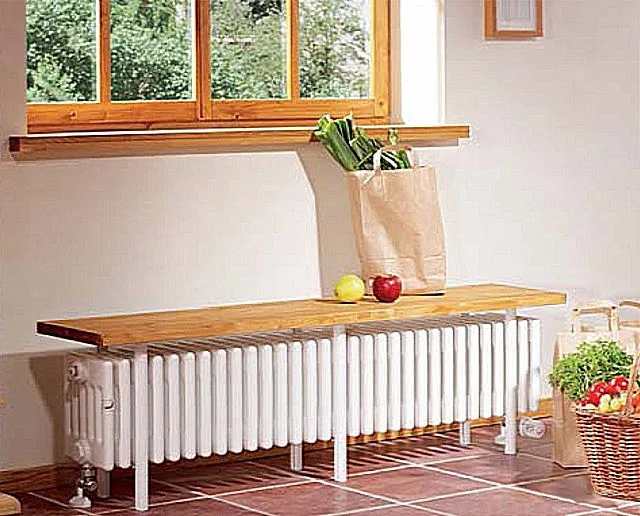

Трубчатый радиатор с полкой-сиденьем

Трубчатый радиатор с полкой-сиденьем

В комплект с другими вариантами приборов отопления могут входить специальные кронштейны, используемые для просушки полотенец. Такие радиаторы отлично подойдут для установки в ванных комнатах, санузлах, а также на кухне.

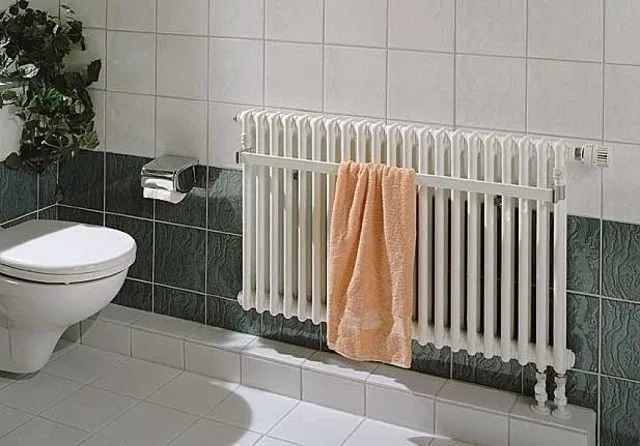

Радиатор с кронштейном для просушки полотенец

Радиатор с кронштейном для просушки полотенец

Существуют и вовсе необычные модели, высотой от пола до потолка, способные разделять помещения на разные зоны.

  • Трубчатые радиаторы достаточно безопасны, с точки зрения получения случайных травм, так как имеют «мягкие» скругленные формы, поэтому их вполне можно устанавливать в детских комнатах.

К недостаткам этих батарей относят их следующие качества:

  • Неустойчивость материала изготовления к коррозийным процессам, особенно, если радиаторы устанавливаются в центральную систему отопления, где теплоноситель не отличается высоким качеством.
  • Высокий уровень цен на подобные приборы.
  • Неустойчивость к акцентированным механическим воздействиям.

Производители стальных радиаторов отопления

Производителей стальных батарей – достаточно много, но разумнее будет ориентироваться на тех, которые берут на себя дополнительные услуги по сервисному обслуживанию оборудования. Поэтому при приобретении радиаторов нужно обязательно интересоваться этим вопросом.

Далее будет представлено несколько производителей, чья продукция пользуется устойчивым спросом на российском рынке, завоевав признание потребителей.

Радиаторы «Лидея»

Радиаторы «Лидея», производимые на заводе «Лидсельмаш» в Беларуси, экспортируются во многие страны Европы, так как качество продукции не уступает изделиям европейских производителей, но значительно отличается от них более низкой ценой.

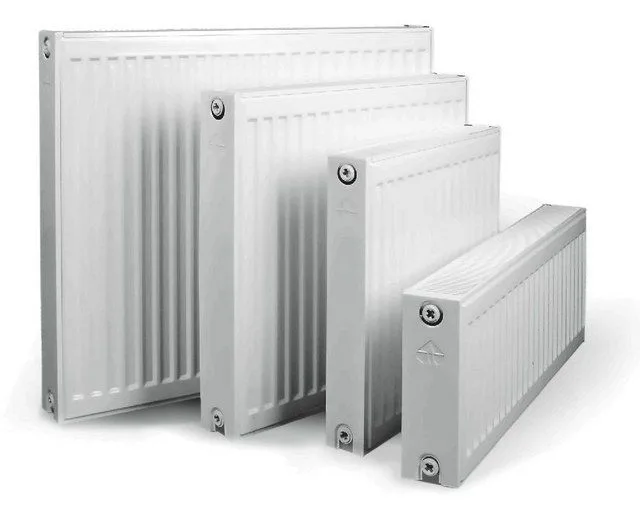

Широким спросом пользуются панельные радиаторы марки "Лидея"

Широким спросом пользуются панельные радиаторы марки «Лидея»

«Лидея» — это панельные радиаторы, состоящие из одной, двух и трех панелей. Они производятся с боковым и нижним подключением. Приборы оснащаются съемной решеткой, что позволяет без проблем очищать внутренние поверхности радиатора.

Радиаторы этого производителя имеют следующие технические характеристики:

  • Максимальное рабочее давление в системе 8,9 бар.
  • Толщина стали для изготовления 1,2 мм.
  • Мощность радиатора при температуре теплоносителя в 70˚ составляет:

- с одной панелью – 317÷2376 Вт;

- с двумя панелями – 560÷-4203 Вт;

- с тремя панелями – 791÷-5931 Вт;

  • Объем теплоносителя в одной панели в зависимости от размера — 0,9-6,6 л.
  • Размерные параметры варьируются:

- высота – 300÷700 мм;

- длина – 400÷3000 мм;

- глубина одной панели – 10÷-20 мм.

  • Вес одной панели зависит от ее размеров и может составлять от 2,9 до 17,7 кг.

Видео: презентационный видео-ролик о панельных радиаторах марки «Лидея»

Панельные радиаторы «Конрад»

Панельные радиаторы «Конрад» изготавливаются российским производителем – группой компаний «Конрад» в которую входит и ОАО «Механический завод» г. Санкт-Петербург. Этим производителем представлены также все типы радиаторов с боковым и нижним подключением, имеющие различные параметры.

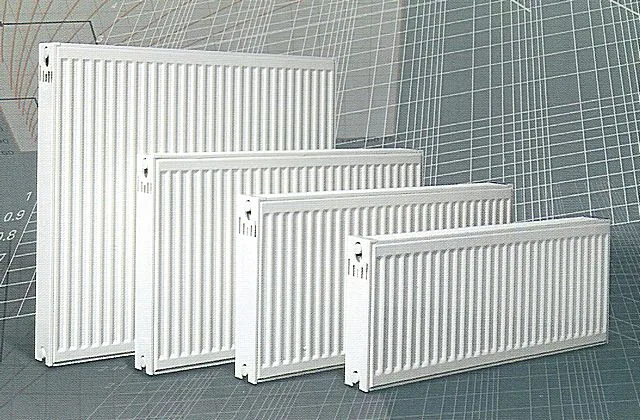

Несколько моделей панельных радиаторов "Конрад"

Несколько моделей панельных радиаторов «Конрад»

В комплект к каждому своему изделию производитель предусматривает дополнительные элементы, такие как кронштейны, кран Маевского, ножки для установки радиаторов на полы, заглушки и патрубки.

Радиаторы «Конрад» предназначены для закрытой системы отопления и имеют следующие технические характеристики:

  • Максимальное рабочее давление в системе – 10 бар.
  • Опрессовочное давление – 15 бар.
  • Толщина стального листа для изготовления – 1,4 мм.
  • Мощность радиатора при температуре теплоносителя в 70˚ составляет:

- с одной панелью – 501÷1500 Вт;

- с двумя панелями – 615÷2571 Вт;

Объем теплоносителя в одной панели в зависимости от размера – до 5,13 л.

  • Размерные параметры варьируются:

- высота – 500 мм;

- длина – 538÷1282 мм;

- глубина одной панели – 30 мм.

  • Вес одной панели зависит от ее размеров и может составлять от 7,8 до 17,9 кг.

Панельные радиаторы «Kermi»

«Kermi» – эта немецкая компания является, пожалуй, самым популярным производителем стальных панельных батарей на российском рынке. Радиаторы производятся с боковой — FKO (Profil-K) и нижней- FTV (Profil-V) подводкой теплоносителя, но установлены они могут быть только в автономную систему, так как рассчитаны на давление до 8,7 бар.

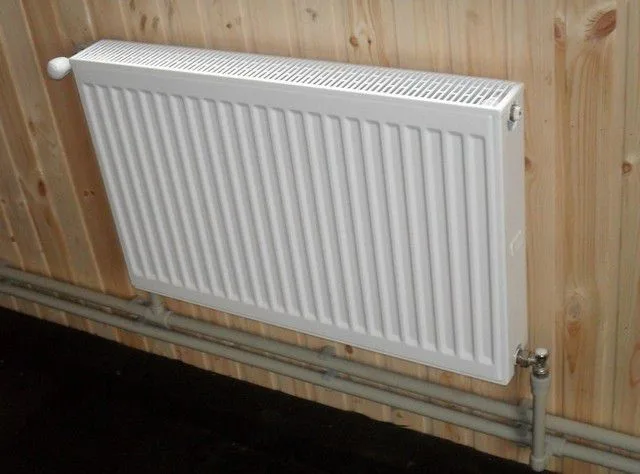

Панельные радиаторы немецкой компании «Kermi»  по желанию заказчика могут быть окрашены в любой цвет по каталогу RAL

Панельные радиаторы немецкой компании «Kermi» по желанию заказчика могут быть окрашены в любой цвет по каталогу RAL

К преимуществам данной продукции можно отнести исполнение приборов в любой цветовой гамме. Однако, окрашивание производится под заказ, а серийный цвет радиаторов – белый.

Технические характеристики изделий «Kermi»:

  • Максимальное рабочее давление в системе – 8,7 бар.
  • Максимальная температура теплоносителя – 110 ˚С.
  • Опрессовочное давление – 13 бар.
  • Толщина стального листа для изготовления панелей – 1,4 мм.
  • Мощность радиатора при температуре теплоносителя в 70˚ составляет:

- с одной панелью – 273÷3144Вт;

- с двумя панелями – 480÷5424 Вт;

- с тремя панелями – 876÷6567 Вт.

  • Объем теплоносителя в одной панели в зависимости от размера – 3,3÷9,9 л.
  • Размерные параметры варьируются:

- высота – 300÷500 мм;

- длина – 400÷3000 мм;

- глубина одной панели – 59 мм.

  • Масса одной панели зависит от ее размеров и может составлять от 7,8 до 17,9 кг.

Стальные радиаторы «Prado»

«Prado» – это радиаторы российского производителя ОАО «Прогресс», расположенного в г. Ижевске. Батареи производятся с нижним «Universal» и боковым «Classic» подключением. В комплектацию дополнительно к каждому радиатору входят такие детали, как воздухоотводчик — кран Маевского, кронштейны, заглушка, а также термостатический регулятор.

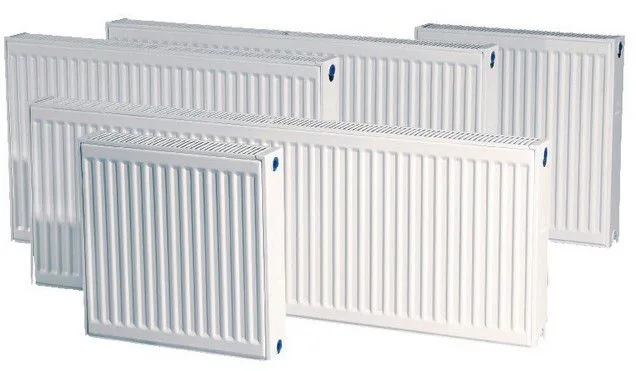

Качественные стальные панельные радиаторы  «Prado» российской компании ОАО «Прогресс»

Качественные стальные панельные радиаторы «Prado» российской компании ОАО «Прогресс»

Технические характеристики батарей этого производителя следующие:

  • Максимальное рабочее давление в системе – 8,8 бар.
  • Опрессовочное давление – 13,32 бар.
  • Толщина стального листа для изготовления панелей – 1,4 мм.
  • Мощность радиатора при температуре теплоносителя в 70˚ составляет:

- с одной панелью – 210÷1555 Вт;

- с двумя панелями – 340÷2519 Вт;

  • Объем теплоносителя в одной панели в зависимости от размера – 0,75÷5,69 л.
  • Размерные параметры варьируются:

- высота – 300 мм;

- длина – 400÷3000 мм;

- глубина одной панели – 10 или 20мм.

  • Масса одной панели зависит от ее размеров и может составлять – от 3,3 до 19,2 кг.

Как правильно подобрать стальные радиаторы по тепловой мощности

Как и было обещано, для удобства подбора радиаторов под конкретное помещение, приводится методика расчета необходимой тепловой мощности.

Принято считать, что на 1 квадратный метр площади необходимо подать 100 Вт тепловой энергии. Однако, этот расчет несколько «загрублен», так как не учитывает многих специфических моментов. Сюда можно отнести и климатические условия региона проживания, и особенности самого помещения, и ряд других важных обстоятельств. В итоге получившийся результат может достаточно сильно отличаться от реальных потребностей в тепловой мощности.

Быстро и достаточно точно рассчитать требуемую тепловую мощность поможет специальный калькулятор, размещенный ниже. Последовательно введите запрашиваемые значения – и будет получен результат в ваттах, с учетом 10% запаса.

Если какие-либо данные неизвестны, или читатель посчитает их несущественными, то можно их не вводить. Но в этом случае программа выдаст результат для самых неблагоприятных внешних условий.

Так как стальные радиаторы являются неразборной конструкцией, то полученное значение станет ориентиром для приобретения готовой модели соответствующей тепловой мощности.

Калькулятор расчета потребной тепловой мощности стального радиатора


Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках
Укажите площадь помещения, м²
Количество внешних стен
Внешние стены смотрят на:
Положение стены относительно зимней "розы ветров"
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
Какова степень утепленности внешних стен?
Высота потолка в помещении
Что расположено снизу?
Что расположено сверху?
Тип установленных окон
Количество окон в помещении
Высота окна, м
Ширина окна, м
Двери, выходящие на улицу или на балкон:
Предполагаемая схема врезки радиаторов отопления
Предполагаемые особенности расположения радиаторов

Итак, выбирая радиаторы отопления, следует внимательно изучить и сравнить характеристики нескольких типов приборов, изготовленных из различных материалов, а также произвести расчет необходимой мощности для каждой из комнат. Кроме этого, было бы неплохо изучить отзывы покупателей, уже установивших те или иные радиаторы. Только убедившись в том, что приглянувшиеся модели идеально подходят по всем параметрам для дома или квартиры, можно отправляться за покупкой.

В завершение статьи – видео-сюжет с рекомендациями по выбору и установке стальных радиаторов отопления.

Видео: обзор стальных радиаторов отопления

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
