Термостойкая краска для печи


Термостойкая краска для печи

Любое отопительное сооружение, расположенное в жилых помещениях, должно выглядеть соответственно общему интерьеру, и требует периодического приведения его в порядок. Термостойкая краска для печи или камина предназначена именно для этих целей – такими составами покрывают и металлические поверхности, и кирпичные стены. И если поверхности печи не требуют частой реставрации, то чугунные и стальные элементы, такие как дверцы, каминные решетки, укрепляющие полосы и задвижки, нужно приводить в порядок регулярно.

Термостойкая краска для печи

Термостойкая краска для печи

Окрашивание или покрытие лаками поверхностей осуществляется не только для поддержания эстетичного внешнего вида, но и для максимального продления срока службы и всей конструкции печи или камина, и отдельных ее частей. Поэтому, если в доме установлен любой твердотопливный прибор, то необходимо знать, какие термостойкие составы используются для обработки его поверхностей.

Общие понятия о термостойких красках

Для того чтобы нанесенная на поверхности краска длительное время не теряла своих первоначальных качеств под воздействием высоких температур, термостойкие лакокрасочные материалы производятся по специальной технологии. В их состав входят защитные компоненты, благодаря которым обработанные кирпичные стенки печей или каминов, и даже расположенных на улице комплексов барбекю, способны противостоять агрессивным внешним факторам, таким как влага, атмосферные осадки, грязь и пыль. На металлических же элементах образуется слой, способный обезопасить их, помимо всего прочего, еще и от окислительных коррозионных процессов.

Термостойкая краска в аэрозольной расфасовке

Термостойкая краска в аэрозольной расфасовке

Почти все составы для окраски печей и каминов производятся в виде суспензий, на основе термостойких лаков с содержанием силикона и кремния.

Как уже говорилось выше, покраске подлежат все части конструкции, но для металлических мелких элементов и больших поверхностей производятся специальные виды красок, предназначенные для экстремально высоких температур. Такие составы подойдут не только для печей, но и для мангалов, где металл испытывает максимальное воздействие от контакта с открытым огнем.

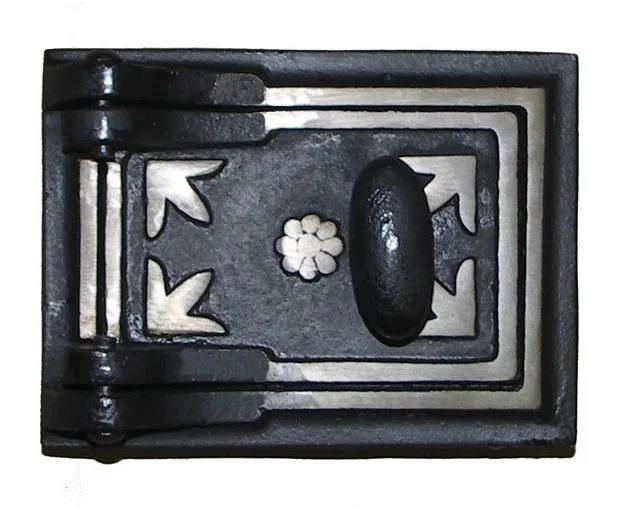

Чугунная дверца печи, окрашенная термостойким составом

Чугунная дверца печи, окрашенная термостойким составом

Другие термостойкие краски изготавливаются специально для обработки поверхностей из кирпича или же отделанных камнем.

Составы для окрашивания материалов, подвергающихся термическому воздействию должны выдерживать нагрев не менее, чем в 350÷400 градусов. Так, даже при горении обычной бумаги на ее поверхности температура составляет + 380÷400 градусов, на интенсивном пламени при сжигании дров она доходит до +400÷450 градусов. Ну а при применении в качестве топлива угля, в фазе его беспламенного горения, на его поверхности создается температура, доходящая до + 900÷1000 градусов.

Конечно, внешние поверхности отопительных приборов нагреваются гораздо меньше, чем топка, но в любом случае нужно выбирать жаростойкие краски, способные выдерживать от 400 до 550 градусов нагрева.

Большинство производителей, изготавливают составы для разных целей, и на их упаковке указывают температурные параметры, что позволяет выбрать нужный или для металлических элементов, или для кирпичных поверхностей печи.

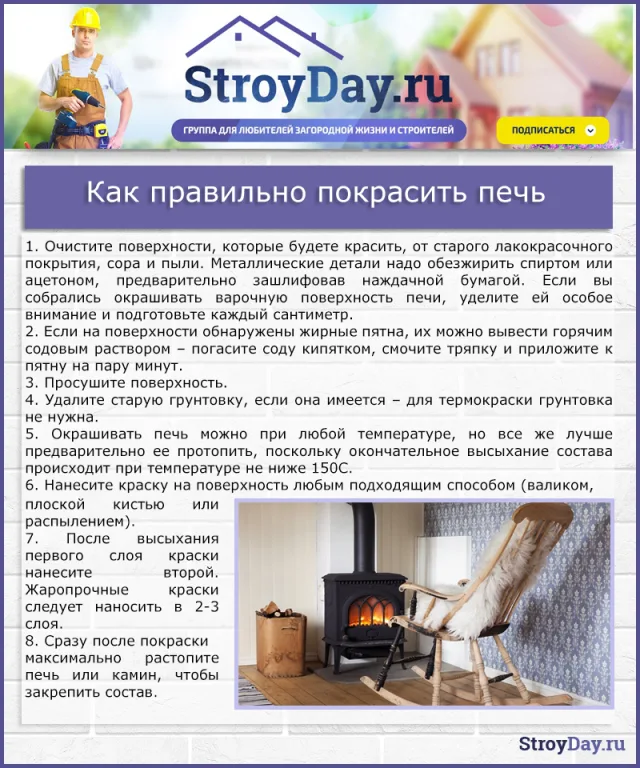

Почему нужно покупать именно термостойкую краску?

Следует заметить, что термостойкие краски всегда имеют достаточно высокую цену, и, желая сэкономить, некоторые владельцы печей пытаются использовать для окраски ее металлических деталей масляные, эмалевые краски или ЛКМ на водной основе. Однако, необходимо знать, как поведут себя эти составы при нагревании:

Для экстремальных температурных условий эксплуатации обычные краски непригодны

Для экстремальных температурных условий эксплуатации обычные краски непригодны

- Например, масляная краска, изготовленная на основе олифы, сначала будет размягчаться, а при очень высоких температурах начнет гореть. Ну а неприятный запах от нее будет исходить в любом случае.

- Обычная эмаль будет пересыхать, терять эластичность и, соответственно, растрескиваться, при этом тоже издавая неприятный «аромат».

- Краска на водной основе, нанесенная толстым слоем, при испарении из нее влаги быстро растрескается и осыплется, а тонкий слой покроется мелкой сеткой трещин.

После двух-трех протопок печи или камина, обычные краски поменяют цвет и приобретут неприятную желтизну. Кроме этого, нужно помнить, что изнутри на них будет негативно влиять ржавчина, «съедая» краску и проявляясь снаружи. Такие краски не защитят нагреваемые поверхности, а возможно, даже нанесут вред не только стенам и деталям печи, но и здоровью людей, которые будут дышать едкими испарениями.

К тому же такого покрытия едва хватит даже на один отопительный сезон, а после этого краска на металле, а возможно, что и на кирпичах, останется участками, которые будет сложно удалить из-за пористости материала.

С кирпичной кладки тоже убрать масляную или эмалевую краску будет непросто, а закрашивать ее сверху нельзя, так как она все равно будет выделять вредные вещества и плохо влиять на верхний обновленный слой. Придется зачищать поверхности металлической щеткой или шлифмашинкой с соответствующей насадкой.

Поэтому не стоит рисковать, иначе в итоге придется заплатить намного больше, чем стоимость качественной термостойкой краски.

Основные требования к краскам для печей и каминов

Выбирая термостойкую краску, нужно учитывать несколько факторов:

  • Устойчивость состава к высоким температурам. Максимальный уровень нагрева указывается на упаковке.
  • Устойчивость к агрессивной среде.
  • Расход материала, то есть количество, необходимое для окрашивания 1 м².
  • Состав красящего вещества.
  • Удобство применения краски.

Термостойкие ЛКМ составы разделяют по базовому компоненту, на основе которого они  изготовлены:

  • Акриловая основа.
  • Кремнийсодержащая (калиевое или натриевое жидкое стекло).
  • Эпоксидные смолы.
  • Силикон.

Основа термостойкой краски напрямую влияет на ее эксплуатационные качества:

Сами по себе составы, изготовленные на эпоксидной или силиконовой основе – не слишком устойчивы к высоким температурам. Поэтому для усиления термостойкости в краску добавляют алюминиевую или бронзовую пудру, после чего состав можно будет использовать при температурах до 400÷650 градусов.

Если нужно «усилить» силиконовую краску только до 200÷400 градусов, то в ее состав включаются полиуретановые добавки.

Подразделяют термостойкие краски и по их назначению, то есть по типу поверхности, на которую они наносятся.

  • Краска для кирпичных поверхностей.

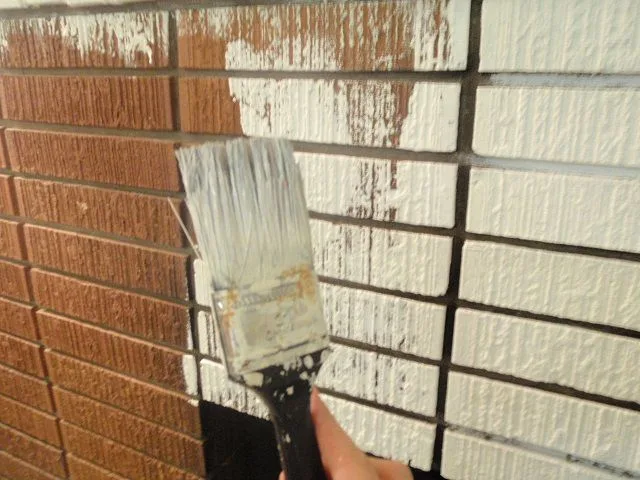

Окрашивание кирпичной поверхности печи

Окрашивание кирпичной поверхности печи

К термостойким краскам, применяемых для покрытия кирпичной кладки, предъявляются следующие требования:

- стойкость к температурам, доходящим до 300 градусов;

- стойкость к воздействию пара и влаги, особенно для печей, установленных в банных помещениях;

- устойчивость к растрескиванию;

- стойкость к выгоранию.

Всеми этими качествами обладают кремнийорганические составы, к которым относятся эмали КО-168, КО-8101, КО-813 и др.

Камин или печь можно покрыть прозрачным термостойким лаком, который сохранит природный вид камня

Камин или печь можно покрыть прозрачным термостойким лаком, который сохранит природный вид камня

Для печей и каминов из кирпича, установленных в жилых помещениях, немаловажным фактором является эстетичность внешнего вида, так как многие отопительные сооружения играют и декоративную роль в интерьерном оформлении.

Прозрачный лак для кирпичных поверхностей

Прозрачный лак для кирпичных поверхностей

Например, камин или печь, отделанные искусственным или натуральным камнем, который хочется сохранить в первоначальном виде без окраски, покрываются термостойким прозрачным лаком, называемым «невидимкой».

  • Краска для металлических поверхностей.

В последние годы набирает популярность установка стальных или чугунных компактных печей и каминов. Они не занимают много места и выглядят эстетично и стильно, украшая своим присутствием любой интерьер.

Металлические печи и камины нуждаются в особом уходе

Металлические печи и камины нуждаются в особом уходе

Этот тип приборов, а также металлические элементы кирпичных отопительных сооружений, требуют особого подхода в выборе краски, так как металлы – достаточно «капризны», и за время эксплуатации на них может появиться ржавчина. Кроме того, они весьма значительно расширяются под воздействием высоких температур, а также могут разрушаться от блуждающих токов. Поэтому термостойкие составы для металлических деталей должны обладать следующими качествами:

- краска должна выдерживать температуру до 750 градусов;

- при нагреве состав не должен выделять токсичных веществ и резких неприятных запахов;

- краска должна обладать достаточной эластичностью, чтобы при нагревании и охлаждении она была «подвижна» и не растрескивалась;

- желательно, чтобы краска обладала высокими антикоррозийными качествами, которые позволят наносить ее на неочищенную от ржавчины поверхность без предварительного грунтования;

Термостойкие краски с наполнением из металлической пудры

Термостойкие краски с наполнением из металлической пудры

- устойчивость к явлениям, которые влияют на изменение цвета — выгоранию и пожелтению;

- для печей, установленных на открытом воздухе, выбирается краска стойкая еще и к отрицательным температурам.

Особое внимание краскам, которыми покрываются печи, расположенные на открытом воздухе

Особое внимание краскам, которыми покрываются печи, расположенные на открытом воздухе

- устойчивость к агрессивной внешней среде, так как состав должен надежно защитить металл от атмосферной влажности, воды и активных химических соединений.

Все эти качества присущи термостойким эмалевым краскам КО-8104, КО-811 и другим.

Характеристики термостойких красок

В наше время в специализированных магазинах приставлен широкий ассортимент термостойких красок и лаков различных производителей, как отечественных, так и зарубежных, с большим выбором декоративного исполнения. Выше были упомянуты некоторые самые популярные термостойкие краски, подходящие для кирпичных и металлических поверхностей печи. Теперь стоит рассмотреть их характеристики более подробно.

  • Эмаль КО-8101

Эмаль КО-8101 – это краска, которая производится термостойкостью в 400, 600, 800 градусов. Ее можно назвать универсальной, так как она пригодна для нанесения на различные поверхности — это может быть бетон, кирпич, металл – от элементов печей до радиаторов, конструкций находящихся как под крышей, так и под открытым небом.

Эмаль КО-8101

Эмаль КО-8101

Для металлических деталей рекомендуется выбирать антикоррозийный красочный состав КО-8101 – он позволит произвести покрытие поверхностей без предварительной подготовки. После просыхания при нагревании краска не выделяет вредных испарений, поэтому ее вполне можно назвать безопасным продуктом.

Большим преимуществом этой краски является то, что с ней можно работать даже при отрицательных температурах.

Благодаря своим высоким защитным качествам и разнообразию расцветок, эта эмаль способна удовлетворить запросы самых требовательных покупателей. Сертифицированная технология ее изготовления позволяет производителю дать гарантию сроком на 15 лет.

Краску КО-8101 производят многие российские и зарубежные компании: «Elcon», «Термика», Завод ЛКМ «СпецЭмаль», «Карст» и другие. Все производители придерживаются одной технологии изготовления и рецептуры. Отличием может быть только количество расцветок состава.

Испытание этой эмали проводились в НИИ «Мосстрой» — на термостойкость, адгезию, гидроизоляционные способности и устойчивость к воздействию агрессивной среды.

Растворители, применяемые для этой краски — это ксилол и толуол.

Расход состава при трехслойном покрытии поверхности составляет 120÷240 г/м².

Период просыхания покрытия при температуре 150±2 °С – не более получаса, при 20±2 °С – не более двух часов.

Эта эмаль может наноситься распылением с использованием краскопульта, или вручную — валиком или кистью, в 2-3 слоя, с просушкой каждого из них от 0,5 до 2 часов, в зависимости от температуры окружающей среды.

  • Эмаль КО-811

Термостойкая эмаль КО-811 и КО-811К предназначается для окрашивания стальных и чугунных, а также титановых поверхностей, которые могут подвергаться нагреву до температуры 400 градусов. Краска представляет собой суспензию, состоящую из пигментов, растворенных в кремнийорганическом лаке.

Термостойкая эмаль КО-811

Термостойкая эмаль КО-811

Этот состав чаще всего наносится способом пневматического распыления. Для этого эмаль разводится со стабилизатором 100:6 для краски белого цвета и 100:7 для других цветов. Процесс смешивания производится непосредственно перед применением, а готовый состав должен быть использован в течение 24 часов.

Наносится эмаль на металлическую поверхность, очищенную от загрязнений, жиров, водорастворимых солей и масел с помощью ацетона, сольвента или других растворителей. Перед нанесением краски металл протирается чистой и сухой тканью.

Растворители, применяемые для этой эмали – Р-5А, толуол и ксилол. Краска может быть разведена: КО-811 на 30÷40%, КО-811К (белая) на 70÷80%, остальных цветов на 40÷50%.

Расход эмали варьируется от 100 до 250 г/м² — в зависимости от цвета.

Время высыхания окрашенной поверхности при температурах в 200, 150 и 20 градусов – не более 2 часов.

Эту термостойкую краску производят компании «Галаколор», «Термика», ООО НПФ «Эмаль» и другие компании.

  • Эмаль КО-168

Эмаль КО-168 рассчитана на эксплуатацию в условиях температур до 150 градусов, а значит, в процессе окрашивания печи она может быть применена для кирпичных поверхностей и металлических элементов, находящихся удаленно от топочной камеры. Эмаль выполняет не только защитные, но и декоративные функции, так как производится в различной цветовой гамме. Кроме окрашивания печи, эта краска применяется для фасадных работ, и поэтому отлично подойдет для отделки печей барбекю, расположенных на садовых участках.

Качества термостойкости у эмали КО-168 - не столь выраженные

Качества термостойкости у эмали КО-168 — не столь выраженные

При соблюдении условий по эксплуатации окрашенных поверхностей, краска станет отличной защитой для любого материала, из которого возведена печь, так как покрытие обладает гидрофобными, влагостойкими и морозостойкими свойствами. Кроме этого, краска имеет высокую стойкость к воздействию ультрафиолетовых лучей, а значит – эмаль сохранит первоначальный цвет на весьма длительный период.

Эмаль КО-168 тоже представляет собой суспензию, состоящую из пигментов, наполнителей и целевых добавок, замешанную на кремнийорганическом лаке.

Расход краски зависит от выбранного цвета:

- для красной и белой эмали – 150 г/м²;

- для желтой – 180 г/м²;

- для синей – 140 г/м²;

- для коричневой, голубой, салатовой, бежевой – 130 г/м²;

- для зеленой – 120 г/м²;

- для черной – 80 г/м².

Эмаль КО-168 производятся в готовом к употреблению виде. При необходимости ее разбавить используются растворители толуол или ксилол.

Время просыхания эмали при температуре 20 ± 2 °C – около суток.

Если окрашивается металлическая поверхность, то ее необходимо зачистить от различных загрязнений и обезжирить – так же ксилолом, сольвентом или ацетоном, а затем поверхность вытирается насухо. Окрашивание этим составом может производиться при температуре воздуха от -30 до +40 градусов.

  • Эмаль КО-813 и КО-814

Эмали КО-813 и КО-814 производятся на основе лаков КО-85 и КО-815, с применением алюминиевой пудры ПАП-1 и ПАП-2. Они предназначаются для защиты металлических изделий от различных загрязнений, агрессивных воздействий и механических повреждений. Эти термостойкие эмали способны выдерживать температуры от -50 и до +500 градусов.

Термостойкая эмаль КО-814 предназначена для металлических элементов печей и каминов

Термостойкая эмаль КО-814 предназначена для металлических элементов печей и каминов

Время высыхания покрытой эмалью поверхностью при температуре от 20±5 до 150±5 градусов составляет около 2-х часов.

Перед применением эмали необходимо произвести смешивание двух компонентов в определенных пропорциях, так КО-813 должна состоять из 94 частей лака КО-815 и 6 частей алюминиевой пудры. Краска КО-814 смешивается в пропорциях 100 частей лака КО-85 и 5 частей алюминиевой пудры. Готовая краска должна быть использована в течение 8-ми часов с момента замешивания.

Для разведения этой эмали используются те же растворители — это толуол, ксилол и сольвент.

Перед нанесением краски поверхность требуется подготовить, очистив от загрязнений и жирных пятен. Обезжиривание поверхностей производится растворителями, используемыми для разведения краски.

Готовую краску нужно тщательно перемешать до однородного состояния без осадочных образований и комков.

Сегодня можно найти и другие термостойкие краски отечественных и зарубежных производителей, которые завоевали популярность благодаря высокому качеству продукции.

  • Термостойкие краски «Tikkurila»

«Tikkurila» — это известная финская компания, специализирующаяся на производстве разнообразных лакокрасочных материалов. Имеются в ассортиментном ряду и термостойкие разновидности — черного и серебристого цвета.

Черная термостойкая краска «Tikkurila»

Черная термостойкая краска «Tikkurila»

Серебристый вариант эмали состоит из двух компонентов – лака и алюминиевой пудры. Этот состав рассчитан на нагрев до 900 градусов, поэтому может быть применен для окрашивания металлических поверхностей. Краска может быть использована для печей, установленных внутри дома и на садовом участке, так как хорошо выдерживает любое воздействие внешней среды.

Термостойкая черная краска рассчитана только для поверхностей, нагреваемых до +400 градусов. Ее можно наносить на поверхность с помощью напыления или вручную – кистью .

  • Эмаль «Церта»

«Церта» — это российский производитель, изготавливающий термостойкую краску, предназначенную для защиты металлических поверхностей, так как она имеет выраженные антикоррозийные качества. Однако, такая эмаль может быть также использована и для нанесения на другие материалы.

Эмаль «Церта» в различной заводской расфасовке

Эмаль «Церта» в различной заводской расфасовке

Красящий состав способен защитить как все сооружение, так и его отдельные элементы от перегрева, влаги и агрессивных воздействий. Он рассчитан на температуру от — 60 до +900 градусов. Эта краска производится в банках для нанесения ее кистью, и в аэрозольных баллонах объемом 520 мл.

  • Краска «NEW TON»

«NEW TON» — это эмаль украинского производителя, который популярен на российском рынке благодаря высокому качеству и относительно недорогой стоимости своей продукции. Краска выпускается в аэрозольных баллонах.

Аэрозольные баллоны красок  «NEW TON»

Аэрозольные баллоны красок «NEW TON»

Эта жаростойкая эмаль используется для металлических деталей печи и выдерживает температуру в + 600 градусов. В состав этой краски входят антикоррозийные компоненты, которые защитят металлические поверхности от различных внешних воздействий, от образования ржавчины и от перегревания. Краска после просыхания сохраняет свою эластичность, и поэтому не растрескивается и не деформируется от перепадов температур.

Перед нанесением этого состава поверхность обезжиривается и просушивается, но грунтовать ее перед окраской не требуется.

Затем, баллон хорошо встряхивается, и эмаль распыляется на поверхность с расстояния в 250÷300 мм.

Краска раскрывает все свои возможности после первичного прогревания покрытых поверхностей до +200 градусов в течение 20÷25 минут.

В заключение нужно сказать, что благодаря разнообразию цветового исполнения жаростойких эмалей, для окраски печи можно применить несколько оттенков, что сделает это сооружение настоящих украшением интерьера или садового участка.

Так как термостойкие эмали стоят недешево, перед приобретением стоит особо внимательно изучить их эксплуатационные характеристики и инструкцию по применению, чтобы не пришлось делать покупку повторно.

Видео: аэрозольные жаростойкие краски «Bosny Plus»

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
