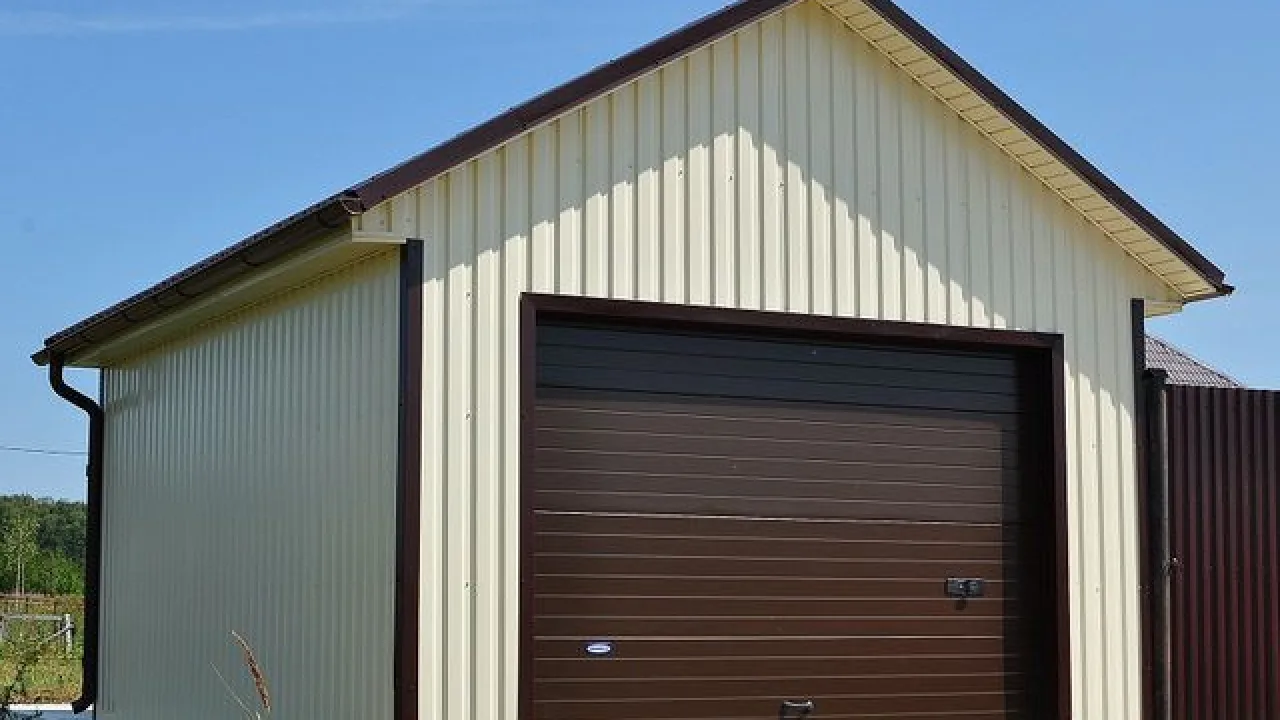

Как сделать гараж из сэндвич панелей


Как сделать гараж из сэндвич панелей

Хороший автовладелец, действительно любящий свою машину и заботящийся о ней, предпримет все возможное, чтобы обеспечить ее «жильем». Длительное пребывание автомобиля исключительно в уличных условиях обязательно скажется негативным образом на состоянии деталей корпуса, резиновых уплотнений, пластиковых и тканевых элементах отделки. Кроме этого, машина на улице в гораздо большей степени подвержена актам вандализма, взлома, меньше защищена от попыток ее угона.

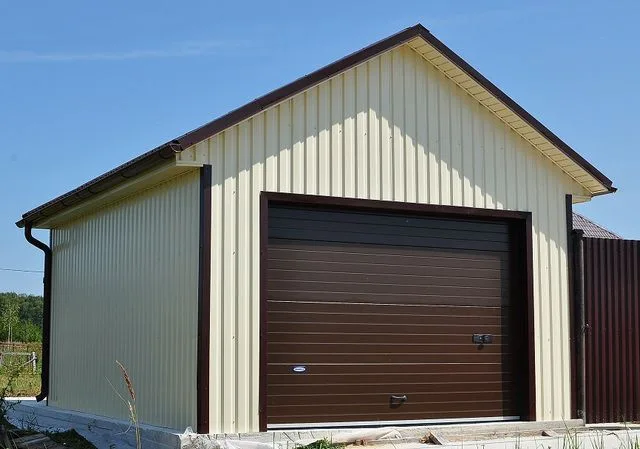

Как сделать гараж из сэндвич панелей

Как сделать гараж из сэндвич панелей

Если хозяин авто стал счастливым обладателем небольшого участка, которого достаточно для возведения гаража, то и думать нечего – нужно строить. И в этом случае очень часто складывается так, что не будет ничего более простого, быстрого и недорогого, кроме как сделать гараж из сэндвич панелей.

В чем преимущества гаража из сэндвич панелей?

Владельцы автомобилей прибегают к самым разнообразным способам защиты своих «любимцев» от внешнего воздействия.

Чехол - тент спасает только от осадков

Чехол или тент спасают только от осадков

Самое простое, но отнюдь не самое лучшее решение - непромокаемые тенты, которые защищают машину только от осадков. Часто такие «укрытия», наоборот, стимулируют активизацию коррозийных процессов. Значит, этот подход можно рассматривать лишь как временную меру, например, при выездах за город.

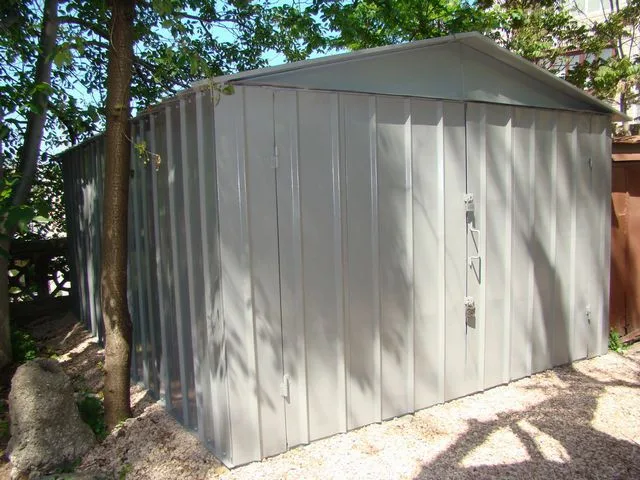

Металлический сборный гараж - потребует объемных утеплительных работ

Металлический сборный гараж — потребует объемных утеплительных работ

Металлические сборные или самодельные гаражи очень долгое время являлись чуть ли не единственным вариантом для большинства автовладельцев. Однако, температура внутри такого бокса зимой мало отличается от наружной, и даже установка каких-либо отопительных приборов (печки, электрообогревателей) проблемы не решает – тепло моментально улетучивается через холодные металлические стенки. Летом же в солнечные дни в таком гараже будет нестерпимо жарко из-за нагревающихся металлических плоскостей крыши и стен. Значит, так или, иначе, придется думать о надежной термоизоляции такого строения.

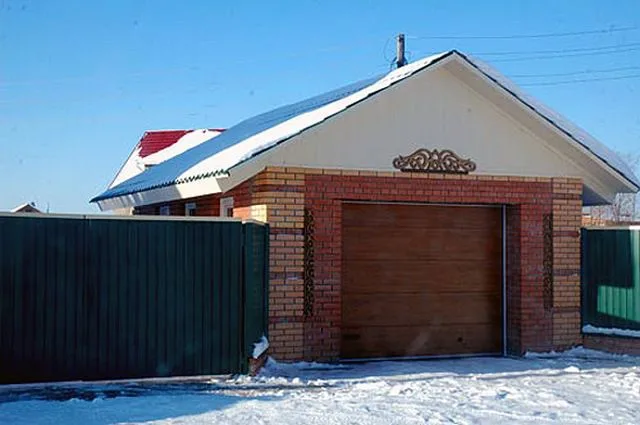

Капитальный гараж возможен не всегда и доступен не каждому

Капитальный гараж возможен не всегда и доступен не каждому

Капитальный гараж, возведенный из кирпича или иных строительных блоков, при условии добротного утепления, конечно, будет отличным вариантом. Однако, это далеко не всем доступно, из-за сложности и дороговизны реализации проекта. Кроме того, нередки ситуации, когда на отведенной территории просто будет запрещено возведение капитальных строений.

Практически всех упомянутых выше недостатков лишены гаражи из сэндвич-панелей.

Сами по себе эти панели представляют собой «пирог», состоящий из двух листов металла, между которыми находится слой утеплителя – минеральной ваты, пенополиуретана или пенополистирола. Как правило, внешний металлический лист имеет профилирование, для повышения прочности панели, а внутренний может быть профилированным или гладким, для удобства ее крепления на каркасную основу.

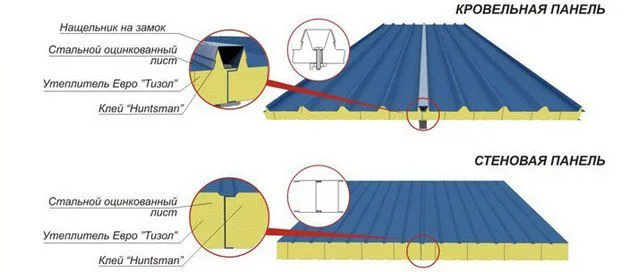

Стеновые и кровельные сэндвич-панели

Стеновые и кровельные сэндвич-панели

В строительстве активно применяются сэндвич-панели и с внешними оболочками из древесных композитных материалов или полимеров, но в случае возведениея гаража все же лучше отдать предпочтение металлическим.

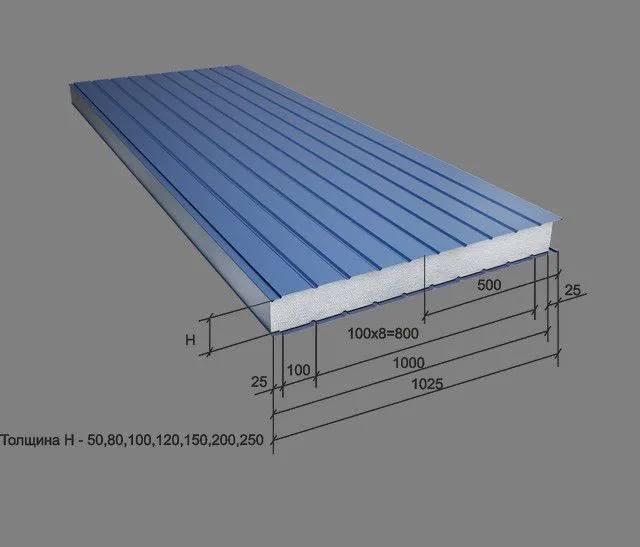

Размеры металлических сэндвич-панелей

Размеры металлических сэндвич-панелей

Размеры панелей могут быть различны. Та, в длину они могут достигать от 2 и даже до 12 метров. Ширина обычно – около одного метра. Толщина определяется слоем утеплителя, который подбирается исходя из конкретных климатических условий региона.

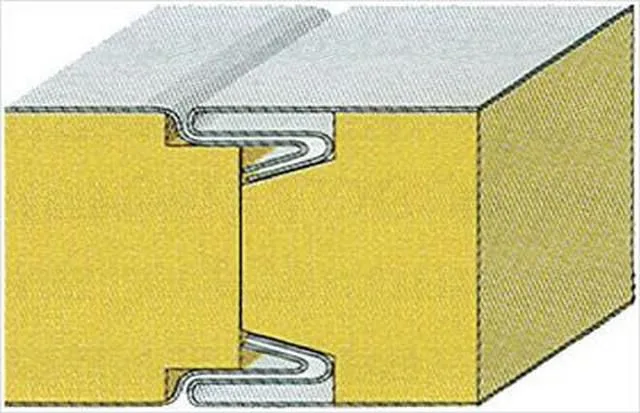

Один из видов замковых соединений панелей

Один из видов замковых соединений панелей

Панели имеют замковую часть, позволяющую обеспечивать их надежное соединение между собой в одну плоскость.

Использование слоя пористого материала придает панелям отличные термоизоляционные качества – такой гараж не будет нуждаться в дополнительных утеплительных работах.

Видео: основные характеристики сэндвич-панелей

Итак, какими преимуществами будет обладать гараж из сэндвич-панелей:

  • Даже в сильные морозы из помещений не выветривается тепло. И наоборот, в летний период в гараже будет поддерживаться прохлада.
  • Слой термоизоляционного материала дает еще и шумопоглощающий эффект – звуки от работающего двигателя или от проводимых в гараже работ не будут тревожить домочадцев или соседей.
  • Несмотря на солидные размеры, панели отличаются сравнительной легкостью, и для возведения гаража не потребуется специальной подъемной техники. На фундамент не оказывается значительной нагрузки – то есть появляется возможность сэкономить на этом этапе строительства.
  • Строительство гаража можно проводить в любое время года, оно не должно занять много времени (без учета фундаментных работ).
  • Панели безопасны в противопожарном отношении, безвредны с экологической точки зрения, защитное многослойное полимерное покрытие металла надежно предохраняет его от коррозии.
  • Разнообразие оттенков сэндвич панелей позволит подобрать оптимальный вариант, гармонирующий с жилым домом и остальными постройками подворья. Сам гараж уже не нуждается ни в какой дополнительной отделке.
  • Строительство такого гаража – намного экономичнее, нежели капитального, и в плане стоимости стройматериалов, и в вопросах общих трудозатрат.

Какой гараж выбрать для строительства

Понятно, что размеры будущего гаража будут ограничены имеющейся под его застройку площадки. Тем не менее, если он возводится для легкового автомобиля среднего класса, то минимальными размерами в длину и ширину обычно принимают 6 и 4 метра соответственно. Это позволит без помех проводить заезд и выезд и дает еще пространство для проведения профилактических или мелких ремонтных работ под крышей.

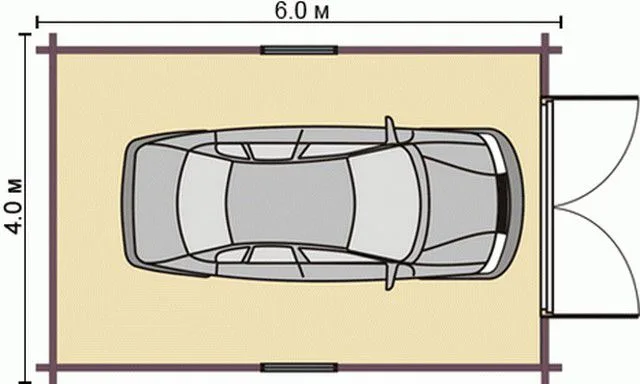

Типичный размер гаража для легковой машины среднего класса

Типичный размер гаража для легковой машины среднего класса

Многие автовладельцы предусматривают, помимо въездных ворот, еще и дополнительную дверь для входа в гараж. Нелишним будет обустройство одного или даже двух окошек – и для проникновения дневного света, и для обеспечения качественной вентиляции.

Безусловно, конкретные размеры гаража подбираются по габаритам имеющегося автомобиля. Так, если он строится, к примеру, для микроавтобуса, придется и линейные размеры, и высоту сделать соответствующими.

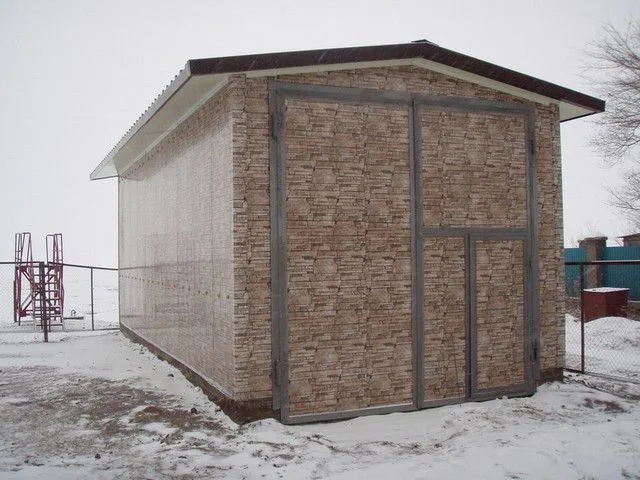

Для микроавтобуса или грузовика потребуется гараж солидных размеров

Для микроавтобуса или грузовика потребуется гараж солидных размеров

Ворота могут быть обычными, на петлях, но в подобных гаражах часто применяют и роллетную их схему. Такие ворота надежно закрываются изнутри, что уменьшает возможность их несанкционированного взлома.

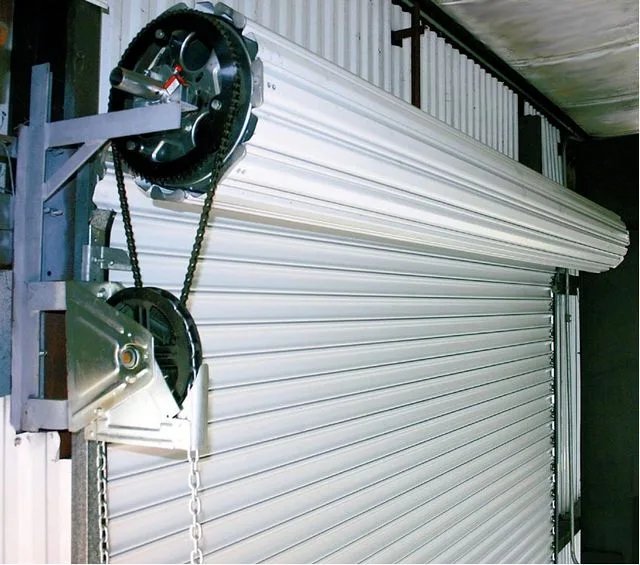

Ворота роллетного типа - самое современное решение

Ворота роллетного типа — самое современное решение

Кроме того, они будут оптимальными в условиях недостаточности места для открытия обычных створчатых ворот. Роллеты можно оснастить электроприводом (при этом остается возможность их открытия и вручную), подключить к системе дистанционного управления.

Крышу можно планировать двускатной или односкатной. В первом случае она несколько сложнее по устройству, но позволяет обеспечить достаточный уклон скатов для эффективного схода снега. Односкатная крыша проще в монтаже, но ее рекомендуют применять лишь там, где не предполагается значительной снеговой нагрузки.

И зарубежные, и отечественные производители освоили выпуск готовых гаражных комплектов из сэндвич-панелей, которые имеют в своем составе все необходимые для монтажа элементы – сами панели, металлические профили для каркаса, крепеж, уплотнители, дополнительные профилированные детали для защиты стыков и т.п. Это предельно упрощает самостоятельное строительство, тем более, что такие комплекты обязательно сопровождаются подробными сборочными чертежами. Существует возможность и индивидуального заказа на подобный комплект нестандартного типа – в зависимости от конкретных условий его установки и пожеланий владельца.

Начало работы – подготовка фундамента

Каким бы легким гараж их сэндвич-панелей ни был, для его возведения потребуется надежное основание, особенно, если его установка планируется на много лет. В качестве основы обычно используется ленточный фундамент – залитый из раствора либо уложенный из бетонных блоков.

1. Если фундамент будет заливаться из бетонного раствора, то под него роется траншея глубиной порядка 500 мм, шириной – 400 мм. На «сложных» неустойчивых почвах можно углубиться и до 700 800 мм.

  • На дно траншеи укладывается и утрамбовывается песчаная подушка толщиной не менее 100 мм – она поможет компенсировать колебания грунта при его промерзании.
  • Затем следует насыпать и трамбовать такой же высоты слой гравия (щебенки).
  • Устанавливается опалубка, так, чтобы ширина получаемого пояса составила 300 мм. Простилается слой гидроизоляции, например, плотной полиэтиленовой пленки, так, чтобы она выходила поверх опалубки и закреплялась на ней. Высота опалубки может быть равна высоте будущего фундамента – тогда разравнивание бетона будет проводиться по обрезу верхних досок. В этом случае опалубка сразу же выравнивается строго по горизонтали.

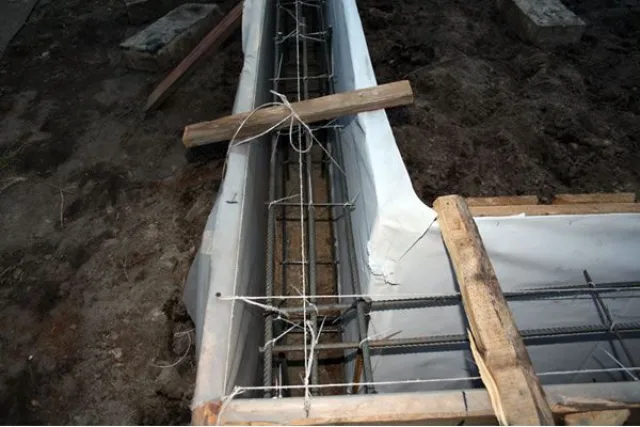

Опалубка и армирование под ленточный фундамент

Опалубка и армирование под ленточный фундамент

  • Высота бетонного пояса над уровнем грунта может быть разной, но не менее 10 мм.
  • Устанавливается арматурная сетка. В данном случае будет достаточно двух поясов из прута Ø 12 16 мм – по два-три снизу и сверху, соединенные перемычками.
  • Опалубка заливается бетоном, который тщательно разравнивается по ее верхнему срезу либо по нанесенным меткам (установленным маячкам). Принимаются меры к обязательному выходу воздушных пузырейштыкование» лопатой) – они могут существенно нарушить прочность создаваемой основы гаража.

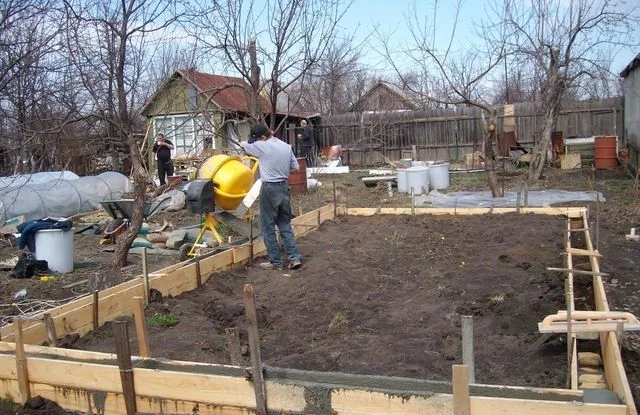

Заливка фундамента

Заливка фундамента

  • Через сутки залитый пояс целесообразно прикрыть полиэтиленовой пленкой, и на первых порах следует проводить его ежедневное увлажнение, для наиболее полного созревания бетона и набора им требуемой прочности.
  • Полностью фундамент будет готов к дальнейшим работам только через  3 4 недели. Перед монтажом каркасных деталей бетонный пояс простилается слоем гидроизоляции, чаще всего - рубероидом.

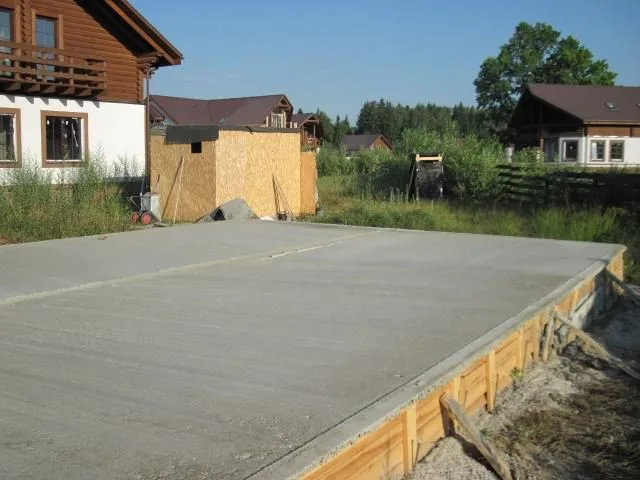

Можно при желании сразу залить и стяжку пола гаража

Можно при желании сразу залить и стяжку пола гаража

При желании, можно сразу залить и стяжку для пола будущего гаража. Впрочем, многие хозяева оставляют это на потом, переходя к обустройству пола после возведения крыши – это дает возможность проводить работы без спешки, в защищенном от осадков и ветра пространстве, тем более, что часто одновременно с этим оборудуется и смотровая яма.

2. Ускорить устройство фундамента можно, если гараж возводится на плотном, устойчивом грунте. В этом случае можно его выложить из готовых бетонных плит, также уложенных в неглубокую траншею на песчано-гравийную подушку.

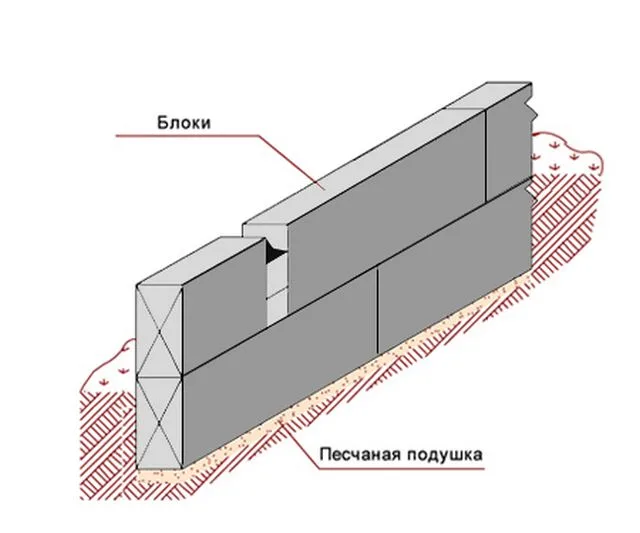

Для гаража из сэндвич-панелей иногда достаточно и блочного фундамента

Для гаража из сэндвич-панелей иногда достаточно и блочного фундамента

Готовый сборный блочный фундамент точно так же закрывается сверху слоем гидроизоляционного материала.

Монтаж каркаса гаража

Каркас гаража из сэндвич-панелей может быть исполнен из металла или дерева.

  • В случае, когда используется древесина, сечение бруса должно быть не менее 100 × 100 мм. Бруски крепятся друг с другом с помощью металлических уголков и накладок.  Примерная схема деревянного каркаса приведена на рисунке:

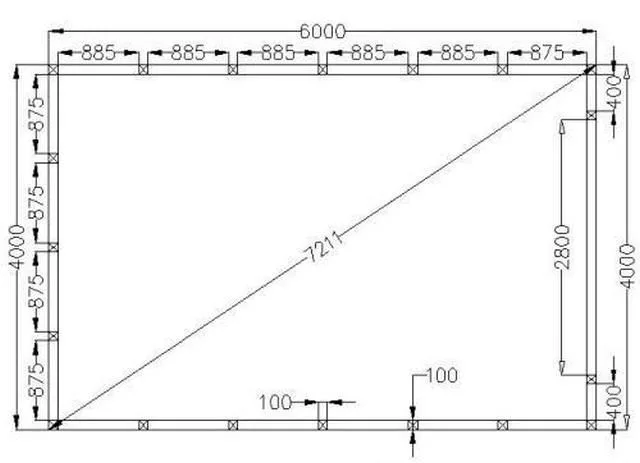

Деревянный каркас гаража в плане

Деревянный каркас гаража в плане

  • Металлический каркас изготавливается из стального профиля (уголка или прямоугольной трубы) сваркой или болтовыми соединениями, но очень часто применяют оцинкованные стальные П-образные профили, которые скрепляются саморезами. Именно такие детали часто идут в готовых комплектах сборных гаражей.

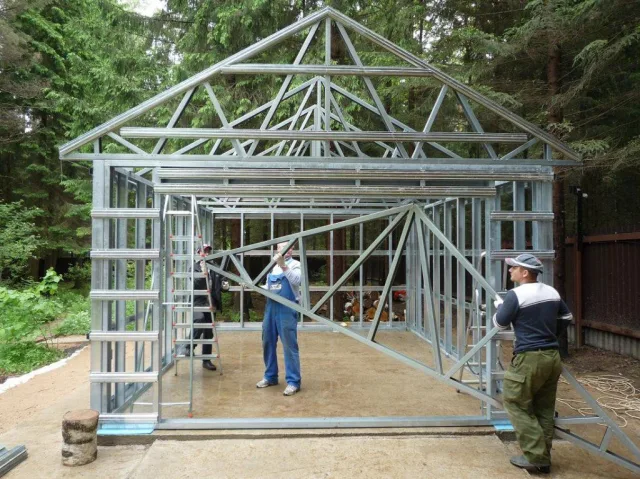

Сборка каркаса из оцинкованных профилей

Сборка каркаса из оцинкованных профилей

По всему периметру фундамента надежно крепится цокольный ригель – для этого применяют анкера или специальные дюбеля для бетона. Установка этих конструктивных элементов должна быть точно выверена по горизонтали – возможно, потребуется небольшая корректировка установкой подкладок.

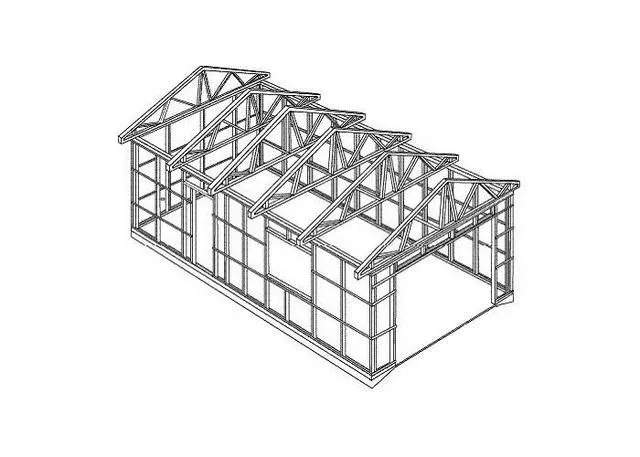

Примерная схема каркаса гаража

Примерная схема каркаса гаража

Сам стеновой каркас по своей сути представляет из себя жесткий прямоугольник, который имеет дополнительные вертикальные стойки и горизонтальные перемычки между ними. Несущие, усиленные стойки должны быть расположены на углах, на обводе гаражных ворот. Промежуточные располагают между ними равномерно, выдерживая шаг при использовании оцинкованных профилей примерно в 500 800 мм.  Если конструкция возводится из стального проката, то расстояние может быть и большим, но не превышающим 3000 мм.

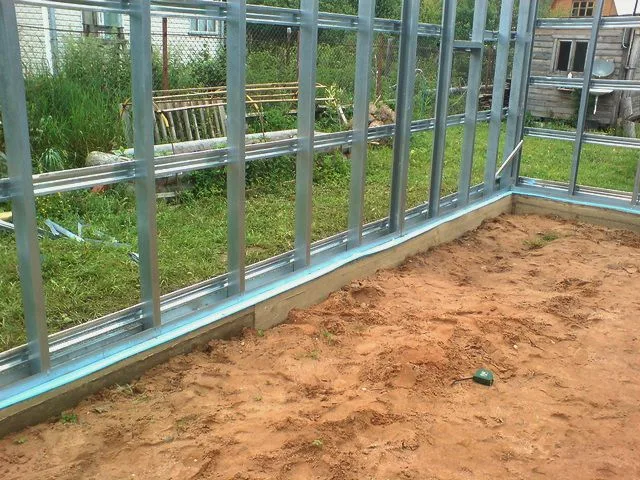

Вертикальные стойки каркаса, связанные перемычками

Вертикальные стойки каркаса, связанные перемычками

Сборку каждой отдельной стенки каркаса рекомендовано проводить отдельно, в горизонтальном положении, тщательно выверяя перпендикулярность соединений. После подготовки всех сборок, они монтируются в общую «коробку», закрепляясь к цокольному ригелю и между собой на углах.

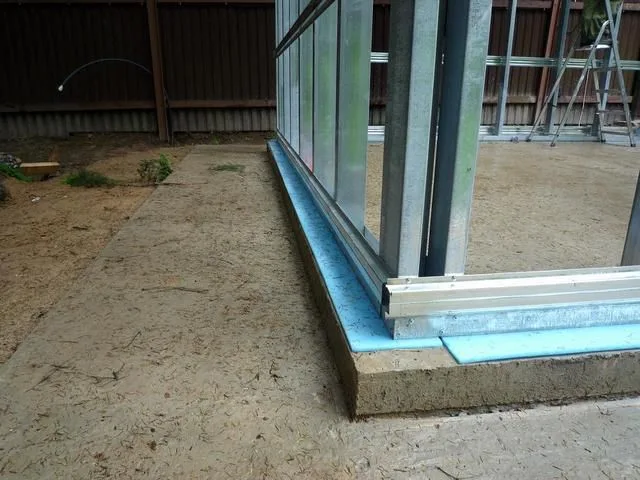

Слой изоляционного материала между цоколем и каркасом. оставлен припуск для установки панелей

Слой изоляционного материала между цоколем и каркасом. Оставлен припуск для установки панелей

Аналогичным образом и с тем же шагом готовятся и монтируются элементы крыши – прямые поперечины в случае одного ската, или же усиленные по типу фермы треугольные конструкции – для двускатной.

После полной сборки каркаса и его проверки на прочность переходят к монтажу сэндвич-панелей.

Видео: монтаж каркаса из металлических профилей

Монтаж стеновых и кровельных сэндвич-панелей

Монтаж стеновых панелей может вестись как горизонтально, так и вертикально. Однако в рассматриваемом случае, при строительстве гаража, обычно панели располагают вертикально (горизонтальный способ обычно применяют, если высота постройки превышает 6 метров).

При монтаже учитывают, что панели не должны иметь непосредственного контакта с фундаментом – обязательно простилается слой из пластичного изоляционного материала.

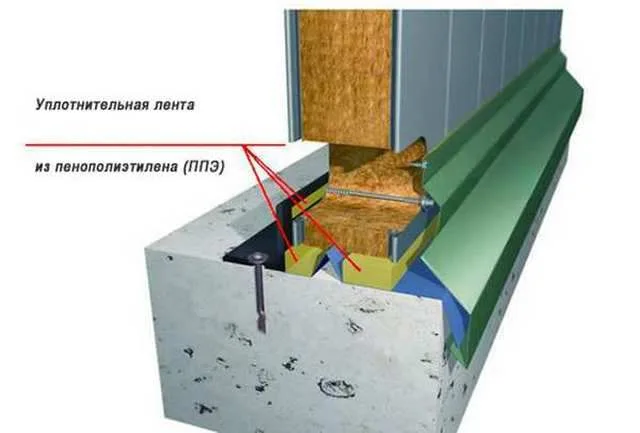

Крепление панели к цокольному ригелю

Крепление панели к цокольному ригелю

При вертикальной установке панели крепятся саморезами к верхнему и нижнему профилю, а также при необходимости соединяются между собой с помощью металлических накладок.

Для фиксации панелей применяются только специальные саморезы. Они имеют два резьбовых участка – в начале, для крепления в металлическом профиле, и в конце, около пресс-шайбы с прокладкой – для надежного удержания и поджима в стенке самой панели.

Конструкция самореза для крепления сэндвич-панелей

Конструкция самореза для крепления сэндвич-панелей

Подбор конкретного типа и длины саморезов зависит от материала каркасной основы. Для монтажа фасонных стальных деталей применяются особый вид крепежа – более короткие саморезы или же заклепки.

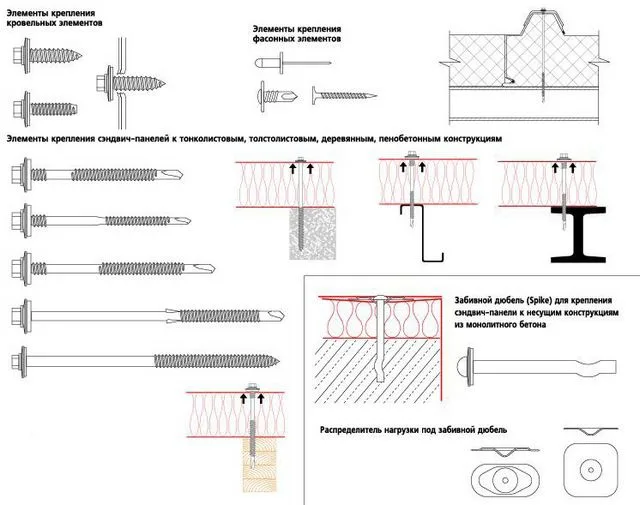

Крепежные детали, используемые при монтаже

Крепежные детали, используемые при монтаже

Особое внимание уделяют ровности высверливания отверстий и вкручивания крепежа – они должно проводиться исключительно под прямым углом. Следует заранее правильно отрегулировать момент затяжки на используемом шуруповерте. Недостаточное усилие не обеспечит надежного крепления панели к направляющим каркаса. Перетяжка же, с обратным прогибом пресс-шайбы, может деформировать панель или нарушить надежную герметизацию отверстия.

Монтаж всегда начинают от угла. Выставленную стартовую панель тщательно выверяют по вертикали и горизонтали – она во многом задаст правильность направления остальных элементов. Для временной фиксации панелей на каркасе при их выставлении лучше всего воспользоваться струбцинами.

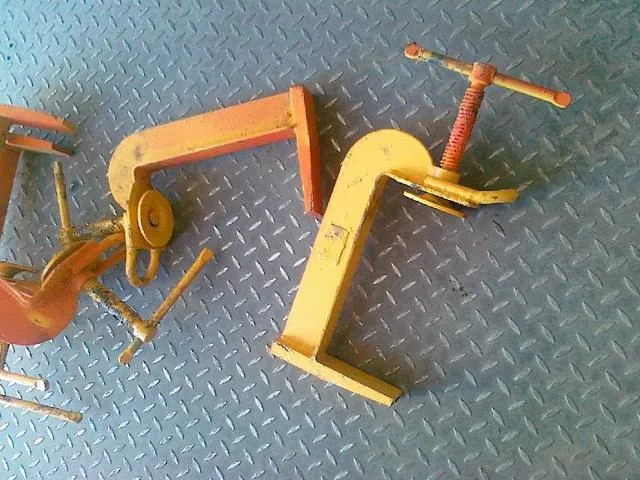

При выставлении панелей на каркасе их можно временно фиксировать струбцинами

При выставлении панелей на каркасе их можно временно фиксировать струбцинами

При разметке отверстий под саморезы учитывают, что они не должны располагаться ближе 50 мм от края панели. Расстояние между соседними саморезами на одной детали – порядка 500 мм.

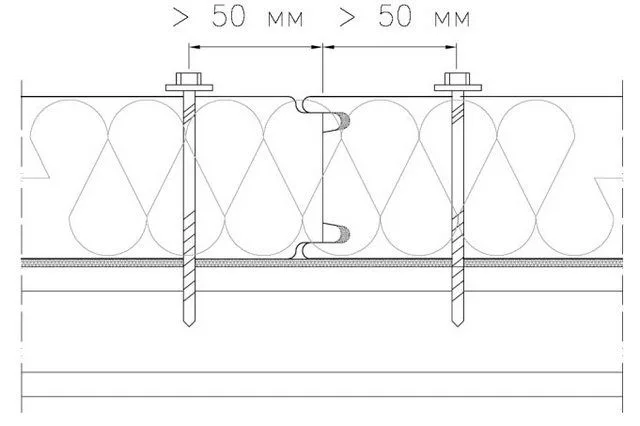

Правильное расположение саморезов

Правильное расположение саморезов

После того, как первая панель укреплена на вертикальной стойке, на горизонтальных направляющих сверху и снизу, переходят к стыковке следующей. Чтобы обеспечить надежную герметизацию стыков, пазы замковой части зафиксированной панели промазываются силиконовым герметиком. При сопряжении панелей следует добиться максимальной плотности соединения, чтобы в этом месте не образовался «мостик холода».

Замковая часть у панелей бывает разных типов. Для стеновых применяется обычно Z-замок, для кровельных – roof-соединение со свободной металлической волной, которая перекрывает волну на установленной предыдущей панели.

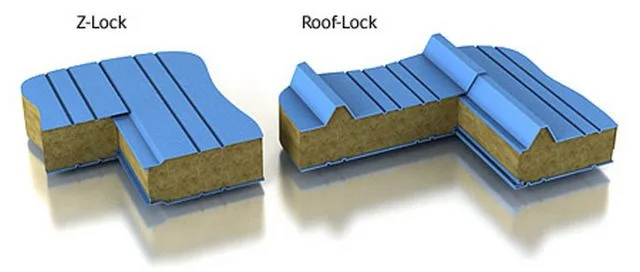

Два основных типа замков - для  стены и для кровли

Два основных типа замков — для стены и для кровли

Особое внимание – угловым швам. Панели устанавливаются встык, оставшаяся щель плотно заполняется утеплительным материалом (на рисунке – позиция 6). Если применяются панели с минватным наполнением, то и для уплотнения стыка используют минеральную вату, в остальных случаях лучше заполнить полость монтажной полиуретановой пеной.

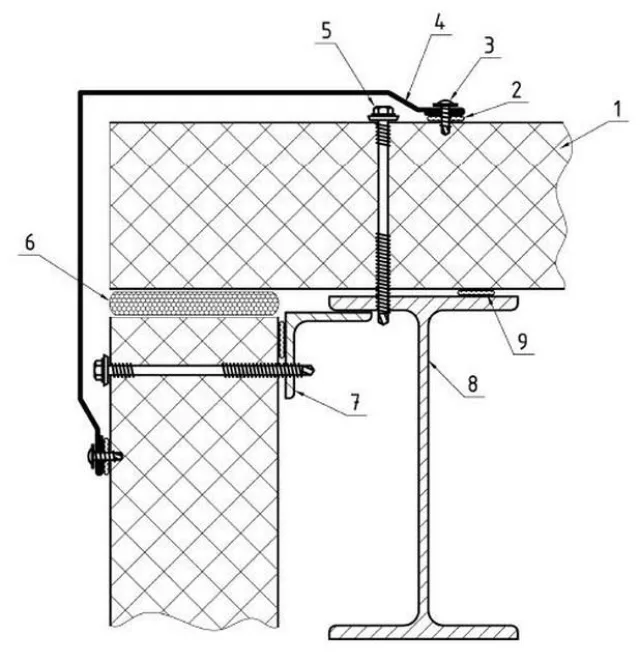

Схема правильного углового стыка панелей

Схема правильного углового стыка панелей

Затем угол закрывается специальным фасонным стальным элементом (поз. 4) который крепится к панелям короткими саморезами (3).

После того, как все стены смонтированы, по периметру в месте соединения панелей и цоколя, проводятся такие же утеплительно-изоляционные работы, как и на углах – заполнение полостей пеной или минватой, крепление нащельника и цокольного отлива.

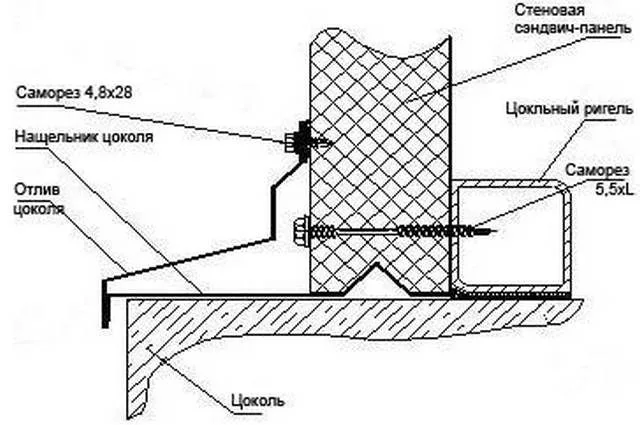

Схема узла крепления панели на цоколе

Схема узла крепления панели на цоколе

Если монтируется двускатная крыша (схема ниже), то противоположные панели в коньковой части устанавливаются с зазором 20 мм. Снизу этот промежуток подшивается специальным стальным профилем (поз. 4). Образовавшийся трапециевидный зазор заполняется утеплителем (поз. 5), а затем закрывается коньковым наличником (поз. 2), который фиксируется саморезами.

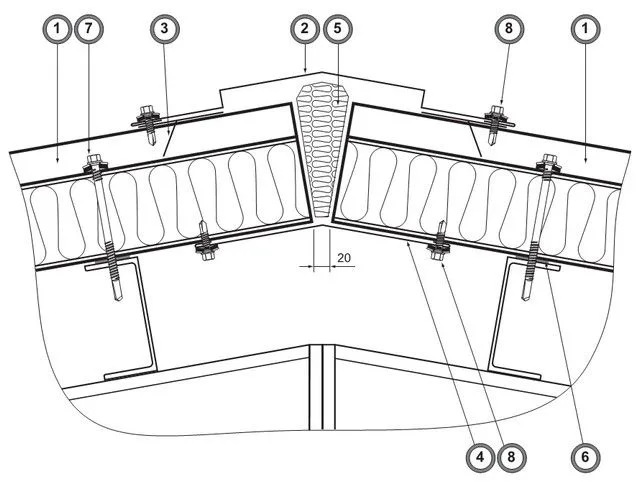

Конек двускатной крыши из кровельных сэндвич-панелей

Конек двускатной крыши из кровельных сэндвич-панелей

В ходе монтажа может случиться ситуация, когда потребуется состыковать торцевые части панелей, не имеющие замкового соединения. В этом случае стык должен приходиться обязательно на несущую деталь каркаса. Панели устанавливаются с зазором 20 мм, щель заполняется утеплителем, так же, как и в других описанных случаях, а затем стык закрывается нащельником (на нижнем рисунке – поз. 2).

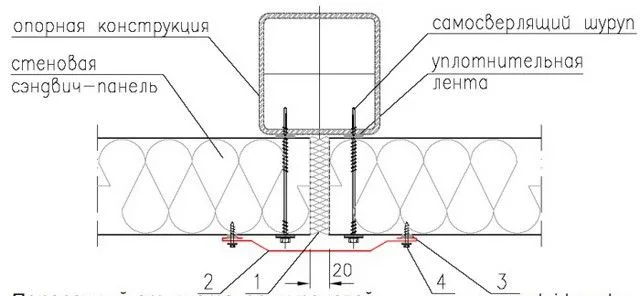

Стык торцов панелей без замкового соединения

Стык торцов панелей без замкового соединения

При монтаже кровельных панелей обязательно делается свес 250-300 мм , на который затем необходимо будет установить водосборные желоба – это предохранит стены от попадания осадков.

После того как стены и кровля смонтированы, следует прикрыть все швы, через которые могут проникать холод и влага, профильными стальными элементами. Обычно необходимый ассортимент этих изделий присутствует в комплекте или же его несложно приобрести отдельно.

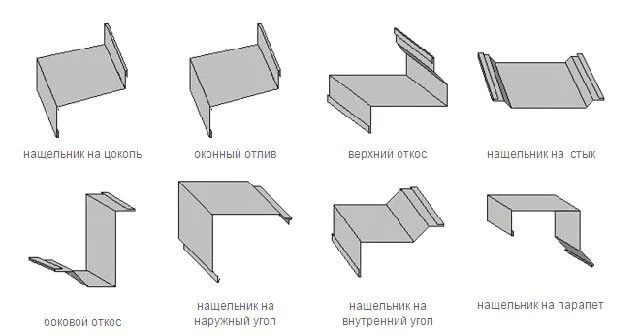

Доборные фасонные детали

Доборные фасонные детали

Видео: примеры монтажа сэндвич-панелей

Несколько нюансов при работе с сэндвич-панелями

  • Поступающие с завода сэндвич-панели имеют защитную полиэтиленовую пленку. Ее следует удалять только после полного завершения монтажных работ. В ходе работы открываются только те участки, на которых производятся какие-либо действия.
  • Следует проявлять осторожность, чтобы не допустить повреждения защитного лакокрасочного покрытия панелей. Если все же царапин избежать не удалось, то эти места следует закрасить в 2 слоя соответствующей краской.
  • В ходе монтажа стен и крыши запрещено прислонять к панелям лестницы или мостки. Опорой может служить только каркас. К панелям запрещается крепить какое бы то ни было строительное оборудование или приспособления.
  • При необходимости резки панелей нельзя применять углошлифовальную машинку –«болгарку». Повышенная температура при работе с ней повредит и слой утеплителя, и защитное покрытие металлического листа. Для реза используют ручную ножовку, электролобзик на малой частоте колебания пилки, ручную циркулярку, а в ряде случает можно обойтись и ножницами по металлу.

После того, как стены и кровля смонтированы, можно переходить к установке ворот выбранной конструкции. Однако, эта тема требует подробного рассмотрения в отдельной публикации.
