Как сделать пол в бане со сливом: варианты устройства и инструкция

Способ водоотведения из бани необходимо продумать еще до ее строительства, на этапе разработки проекта. Даже для небольшого строения важно заранее определить, каким способом будет организован слив и отведение воды – в почву или в систему канализации. Важно, чтобы слив был организован правильно и функционировал без проблем. Как сделать пол в бане со сливом? Сегодняшний материал об этом.

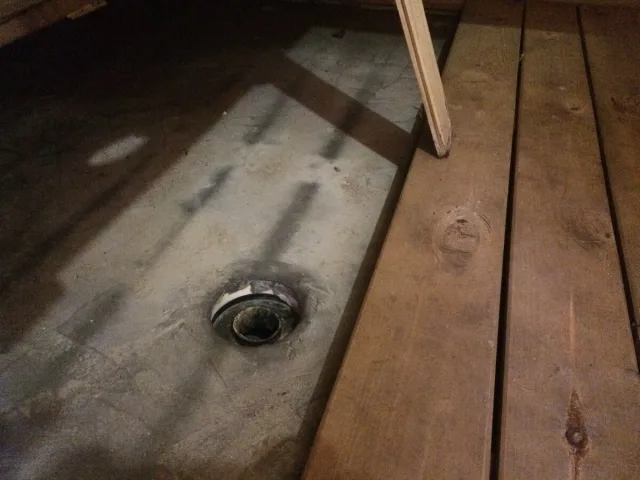

Конструкция проливного пола на бетонном основании
Конструкция проливного пола на бетонном основании

Каким должен быть пол в бане

Пол в бане подвергается серьезным нагрузкам, а именно воздействию воды, горячего пара и температурных перепадов. Поэтому пол в бане должен быть не только прочным, но и функциональным – с эффективной системой водоотведения. От ее качества зависит долговечность эксплуатации бани и правильный микроклимат внутри.

Независимо от выбранного способа обустройства системы слива и водоотведения в бане, полы должны отвечать следующим требованиям:

  1. Пол должен быть прочным и надежным;
  2. Материал при увлажнении не должен скользить, а под воздействием высоких температур – перегреваться.
  3. При эксплуатации бани в холодное время года, поверхность пола должна быть теплой.
  4. Материал пола должен быть влагостойким и неприхотливым в уходе.
  5. Вода с поверхности должна удаляться максимально быстро.

Важно! Неправильный монтаж слива и труб водоотведения может спровоцировать быстрый износ и загнивание конструкции деревянного пола.

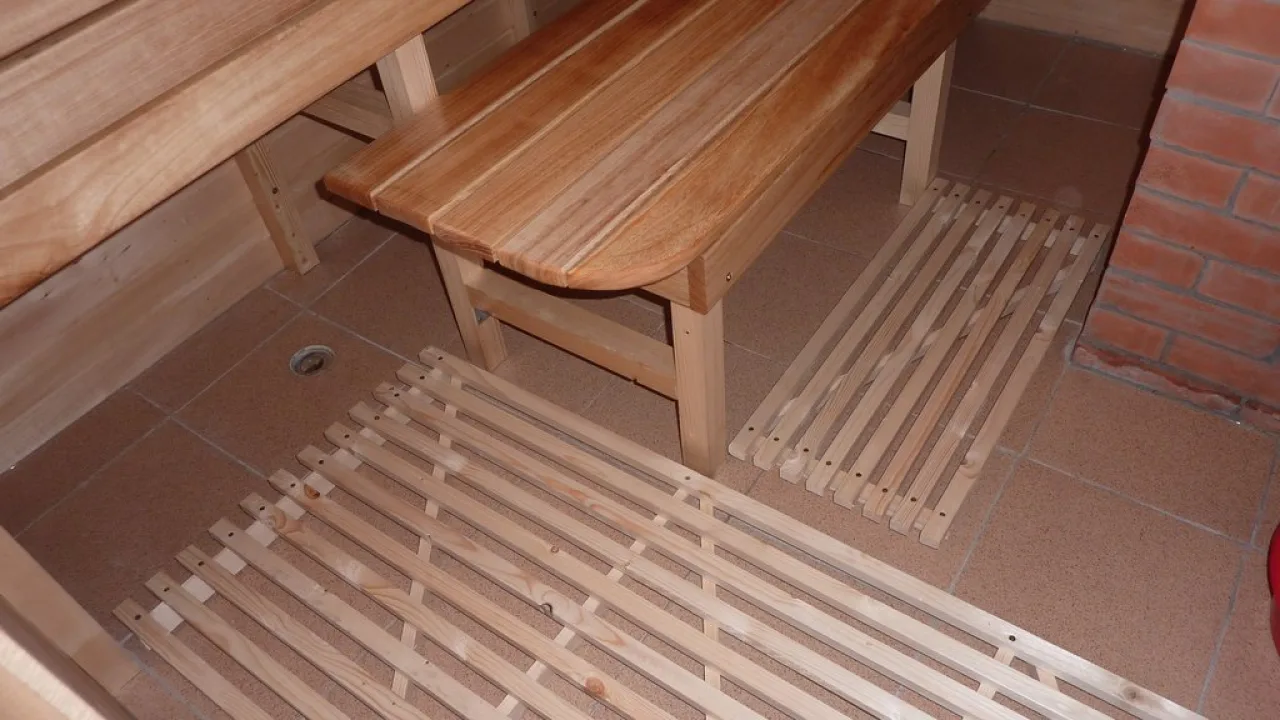

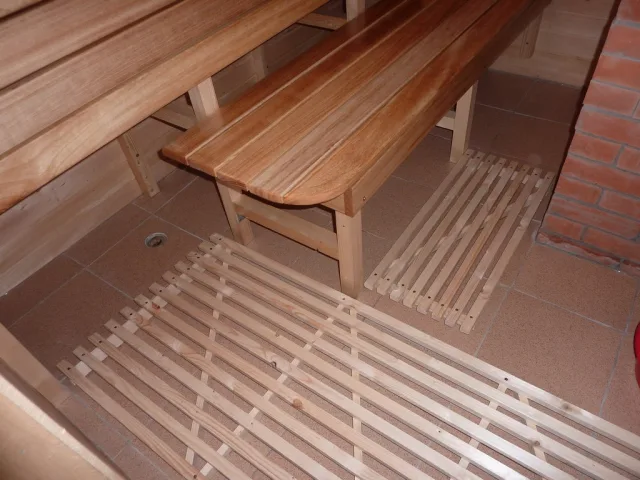

Практичный вариант устройства пола в бане – керамическая плитка
Практичный вариант устройства пола в бане – керамическая плитка

Слив в бане: варианты устройства

Можно отметить три варианта устройства слива в бане:

  1. Проливной пол. Такую конструкцию обычно устраивают в парной – вода удаляется сквозь зазоры между деревянными ламелями пола, а далее стекает либо в отверстие слива в бетонном основании, связанное с трубой канализации или дренажным колодцем, либо непосредственно в грунт. В моечной при этом рациональнее устроить традиционный кафельный пол с уклоном в сторону сливного отверстия.
  2. Не проливной пол. В емкость для сбора воды с дальнейшей системой отведения вода из бани поступает через сливное отверстие в конструкции деревянного сплошного или бетонного пола.
  3. Комбинированная конструкция может использоваться только в небольших по площади строениях.

Мнение эксперта:

Масальский А.В.

Редактор категории "строительство" на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Выбирать один из перечисленных способов надо исходя из типа фундамента, системы теплоизоляции и наличия гидрозатвора. В небольшой по площади парной и моечной оптимально обустроить двойную конструкцию пола. Особенно если строение возведено на столбчатом фундаменте или сваях. Если баня не отдельно стоящая, а выполнена в виде пристройки к дому, то устраивают не проливной пол со сливным трапом. Вода в этом случае удаляется по общей с домом канализационной системе.

Преимущества проливного пола и способы обустройства

Протекающий пол – традиционная конструкция для бани с деревянным полом. Верхний настил укладывается так, что между досками остаются зазоры шириной 1см. Вода не задерживается на полу и протекает сквозь зазоры вниз. Под настилом влага может уходить в отстойник или непосредственно в грунт.

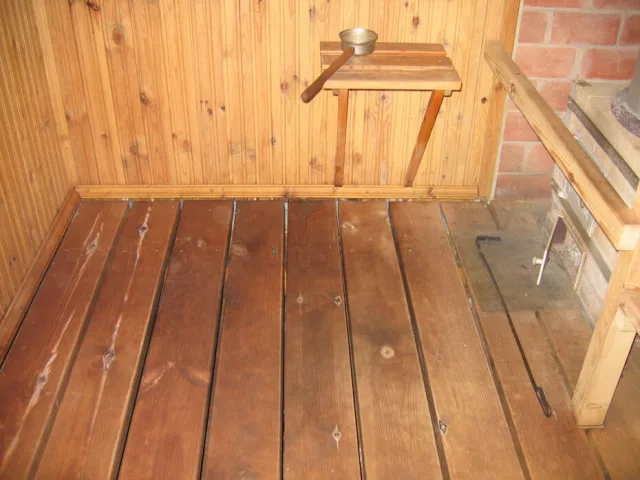

Доски проливного пола
Доски проливного пола

Плюсы проливного пола:

  1. Быстрое и эффективное удаление воды.
  2. Простая уборка помещения.
  3. Вода не застаивается на полу, а полностью уходит вниз.
  4. Обеспечивается длительная эксплуатация конструкции пола.
  5. Наличие зазоров обеспечивает циркуляцию воздуха, который просушивает подпол.

Обратите внимание! Качественное и быстрое высыхание парилки с деревянными полами обеспечивает система вентиляции – принудительно вытяжная или через систему продухов. Приточное отверстие монтируют в 10 см от пола около печи, а вытяжное на противоположной стене под потолком по диагонали, чтобы не было сквозняка.

Смонтировать проливной пол можно тремя способами.

Вариант 1

Простой, но довольно трудоемкий способ обустройства слива. Его обустройство начинается еще на этапе монтажа несущего основания – ленточного или столбчатого. Высота фундамента составляет 50-55 см. В ленточном фундаменте по периметру на высоте 25 – 30 см от земли устраивают продухи. Перед заливкой раствора в опалубку в необходимом месте закрепляют трубу нужного диаметра.

Система слива монтируется в подполе. По центру необходимо вырыть углубление на 60 – 70 см для трубы или на 150 см, если вода будет уходить в грунт. Второй вариант может использоваться только на территориях с песчаной почвой. Сверху в сторону ямы формируют уклон. Фундамент обязательно качественно гидроизулируют. Лучше для этих целей использовать обмазочную гидроизоляцию, которая позволяет создавать монолитное влагостойкое покрытие.

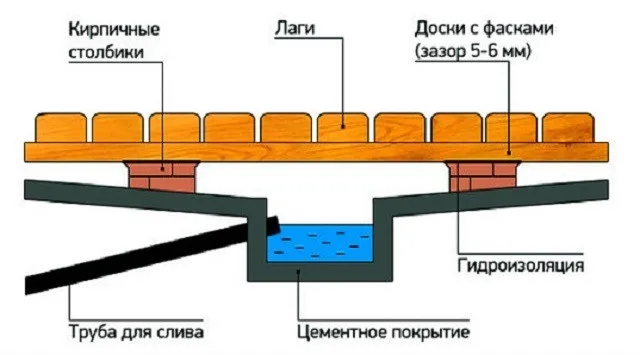

Конструкция проливного пола с отстойником
Конструкция проливного пола с отстойником

При устройстве ленточного фундамента грунт в подполье бетонируют или тщательно трамбуют и засыпают щебнем. Если фундамент столбчатый, то вокруг опор устраивают дренаж.

Вариант 2

Если баню предполагается использовать только в летний период, то все пространство подпола заполняют дренажем в виде подушки из песка и щебня сверху. Протекая через доски настила, вода будет просачиваться сквозь щебень, фильтроваться через песок и удаляться естественным образом в грунт. Дренажную яму углубляют на 45-50 см, высота засыпки должна составлять 35 – 40 см.

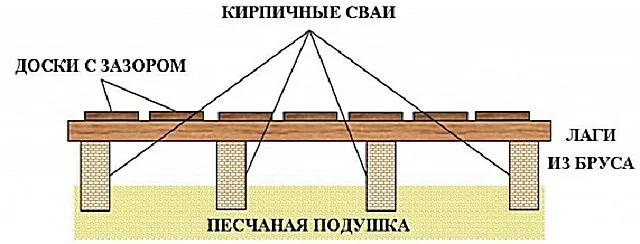

Проливной пол с дренажной ямой в подполе
Проливной пол с дренажной ямой в подполе

Песчано-гравийную подушку иногда заменяют герметичным поддоном, смонтированным под уклоном. Вода из него поступает в канаву, проложенную рядом или сливную яму. Для изготовления поддона можно использовать несколько слоев рубероида. Для склеивания их между собой используют разогретую битумную мастику.

Таблица. Популярные битумные составы

ИллюстрацияОписаниеСредняя стоимость по состоянию на март 2020 года, рублей/ объем
ECOMAST
ECOMAST
Готовый к использованию битумно-полимерный состав предназначен для проведения гидроизоляционной обработки поверхностей из бетона, дерева, фундаментов, конструкцию перед заглублением в грунт. Может применяться для приклеивания/ склеивания гидроизоляционных материалов (рубероида).650 / 5 л
FARBITEX
FARBITEX
Гидроизоляционный битумный состав с антикоррозийным эффектом для обработки поверхностей и конструкций из дерева, ЖБ, бетона, перед заглублением в грунт и при постоянном контакте с водой (фундаменты, сваи).194/2 кг

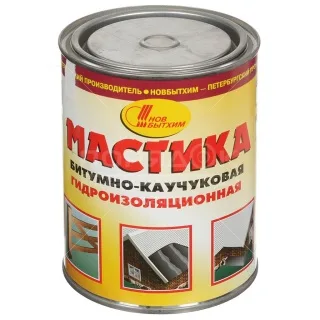

Новбытхим
Новбытхим
Битумно-каучуковый гидроизоляционный состав для обработки деревянных, бетонных поверхностей, фундаментов.199/ 1 кг
IZOWAX
IZOWAX
Универсальный гидроизоляционный битумный состав на водной основе создает водонепроницаемый монолитный слой на бетонной, кирпичной, оштукатуренной, деревянной поверхности1400 / 20 кг
AquaMast
AquaMast
Гидроизоляционная битумная мастика для фундаментов из ЖБ, бетона, металла, дерева.360/ 3 кг
ECOMAST битумно-полимерный состав



Вариант 3

Универсальный способ для бань с круглогодичной эксплуатацией. Такая конструкция пола предполагает утепление. Сам процесс требует больше сил и финансовых затрат. Обустройство системы слива начинается на стадии монтажа фундамента. В его подземной части под уклоном к выгребной яме прокладывают сливную трубу. Она должна располагаться ниже точки промерзания на 10-15 см.

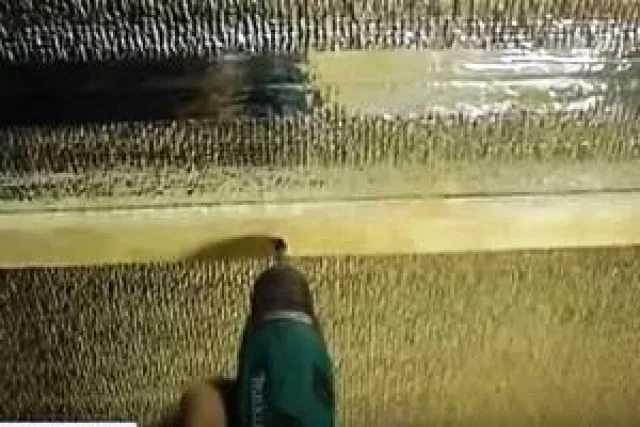

Пирог утепленного пола
Пирог утепленного пола

Выгребная яма изнутри обкладывается кирпичом, монтируется из бетонных колец с дренажными отверстиями или автомобильных покрышек. Объем ямы выбирают в зависимости от частоты эксплуатации бани. Чтобы предотвратить замерзание воды в трубе, ее перед закапыванием в грунт, засыпают керамзитом. Затем трубу закапывают, грунт тщательно трамбуют.

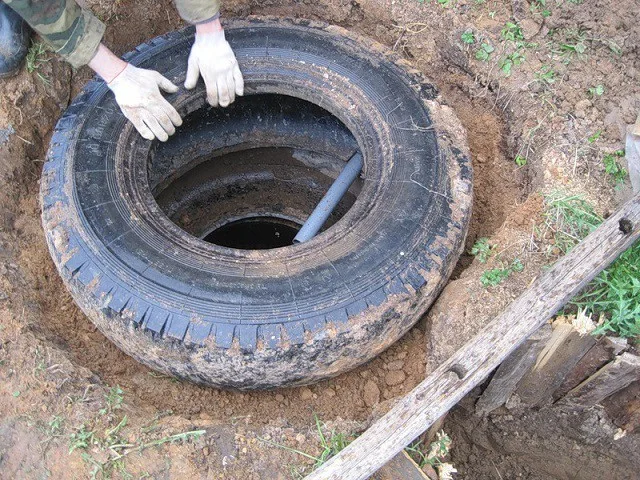

Дренажный колодец из б/у колес
Дренажный колодец из б/у колес

В месте, куда из сливного отверстия, расположенного на полу в бане, будет поступать вода (в подполе) выкапывают углубление размером 25 х 25 см и глубиной 30 – 40 см. Высота стенок приямка зависит от расположения черновой бетонной конструкции пола. Сливную трубу подводят и вмуровывают в одну из стен приямка, затем засыпают грунтом.

Вокруг накопителя формируют конструкцию теплого пола с уклоном. Пирог пола состоит из гравийной смеси и утеплителя (пенополистирольные плиты толщиной 3-5 см) уложенных под наклоном в сторону приямка.

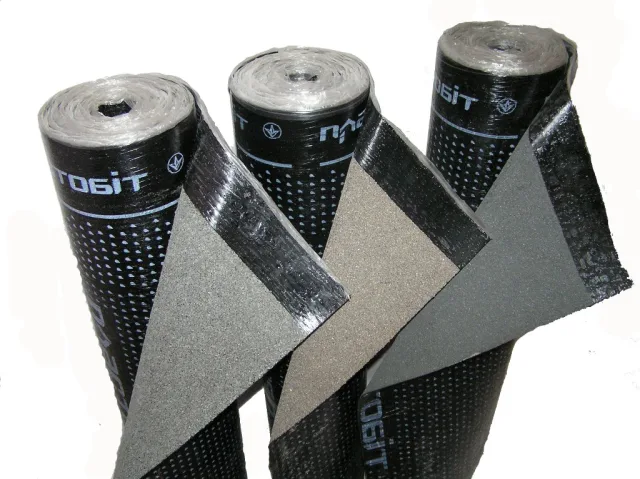

Рулонная битумная гидроизоляция с липким слоем
Рулонная битумная гидроизоляция с липким слоем

С помощью рубероида гидроизолируют стык между стеной и полом в подполе по периметру. Для этого часть полотна шириной 20 см полотно укладывают на пол, а 50 см заводят на стену. Для прочности конструкции чернового пола сверху укладывают армирующую сетку с ячейкой 10 х 10 см. Сверху заливают стяжку толщиной 5 см. Формируя все эти слои, учитывают, что должен сохраняться уклон в сторону приямка. Поверх стяжки впоследствии укладывают керамическую плитку, поэтому важно сделать ее поверхность идеально ровной.

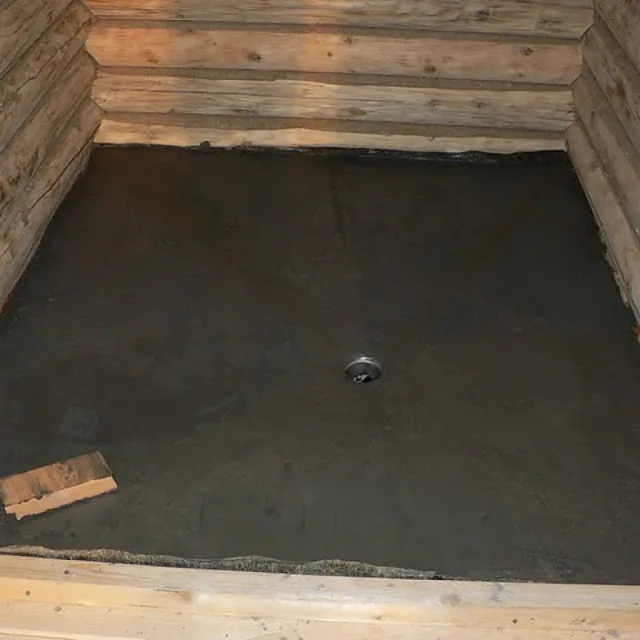

Стяжка с уклоном в бане
Стяжка с уклоном в бане

Поверхность готовой стяжки обрабатывают гидроизоляционной мастикой, жидким стеклом или резиной, укладывают керамогранит или плитку с нескользящей поверхностью. Внутри приямка устанавливают гидрозатвор, а сверху – металлическую сетку. Чтобы было комфортно ходит по полу, на него кладут переносные деревянные проливные решетки, которые для просушки и на время уборки можно выносить из помещения.

Не проливной пол

Конструкция не проливного деревянного пола состоит из чистового и чернового пола. Верхняя конструкция имеет уклон в сторону сливного отверстия. В пространство между двумя настилами укладывают утеплитель. Сквозь пирог многослойной конструкции пола вниз идет труба, соединенная с канализацией.

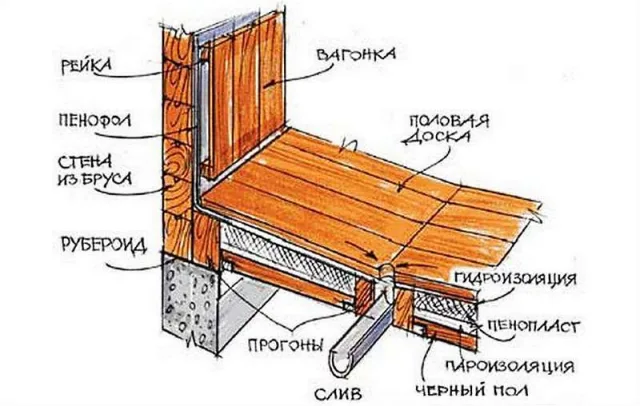

Утепленный не протекающий пол
Утепленный не протекающий пол

Чистовой настил монтируется из шпунтованной доски с пазо-гребневой системой фиксации. Доска должна быть изготовлена из влагостойкой древесины (лиственница, сосна). Доски плотно укладываются за счет паза и гребня, поэтому даже минимальные зазоры отсутствуют и вода стекает исключительно в сливное отверстие.

Таблица. Инструкция по монтажу

ИллюстрацияОписание
Монтаж системы водоотведения
Монтаж системы водоотведения
При монтаже системы водоотведения на стадии укладки фундамента учитывают, что патрубок сливной трубы должен располагаться на 5 см ниже чистового пола. Решетка трапа располагается на одном уровне с плоскостью чистового пола.
Гидроизоляция подпола
Гидроизоляция подпола
Выполняют гидроизоляцию подпола, используя рубероид. Полотно настилают на грунт и на 45 – 50 см заводят на стену фундамента. Сверху по фундаменту монтируют венцы и поперечные опорные балки.
Монтаж черновой конструкции с рейками для уклона
Монтаж черновой конструкции с рейками для уклона
Поверх балок перекрытия монтируют черновой настил. Расстояние между досками должно составлять 5-7 см. Под сливной трап в месте его будущей установки вырезают отверстие необходимого диаметра.

Уклон формируют при помощи брусков, стесанных под углом 5° в направлении отверстия под слив.

По периметру помещения закрепляют бруски сечением 5 – 10 см. Это фрагменты обрешетки. Сверху укладывают пароизоляцию. Ее фиксируют к черновому настилу и обрешетке.
Монтаж утеплителя
Монтаж утеплителя
Утепление выполняют при помощи листов экструдированного пенополистирола. Его плотно укладывают между брусками. Зазоры запенивают.

Утеплитель гидроизолируют при помощи плотной полиэтиленовой пленки. Ее укладывают внахлест 30-40 см и в местах стыков проклеивают влагостойким скотчем.
Сливной трап
Сливной трап
В каждом слое пирога пола делают отверстие под сливную трубу. Гидроизоляционный материал фиксируют вокруг трубы водостойким скотчем, чтобы не было зазоров.

Затем выполняют монтаж досок чистого пола. Пазо-гребневая система фиксации позволяет расположить ламели плотно друг к другу. Перед укладкой доски обрабатывают антисептиками.

Чтоб древесина меньше впитывала влагу, сток воды должен происходить вдоль направления волокон.

Слив в бетонном полу

Бетонный пол, облицованный плиткой практичный, прочный, простой в уходе, долговечный, но холодный. Поэтому либо сверху укладывают проливные переносные настилы из дерева, либо монтируют в стяжке систему теплого пола.

Смонтировать теплый пол в бане от печки можно самостоятельно. Подробную инструкцию ищите в специальной статье.

Систему водоотведения монтируют перед заливкой стяжки. Уклон в сторону сливного отверстия формируют либо на стадии заливки раствора, либо во время укладки плитки.

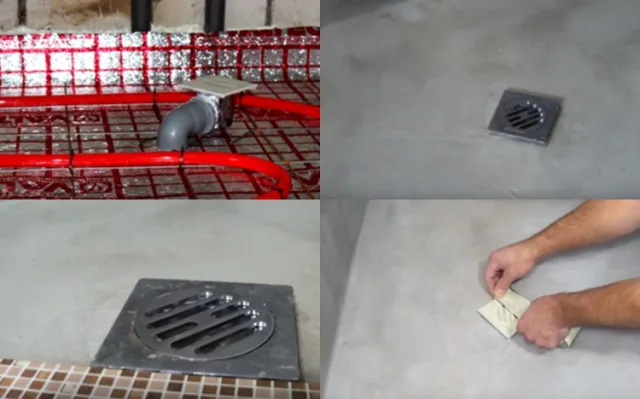

Монтаж сливного трапа
Монтаж сливного трапа

Относительно поверхности стяжки сливной трап должен возвышаться на высоту равную толщине плитки, чтобы располагаться с ней после укладки в одной плоскости. Крышку трапа перед облицовкой пола заклеивают малярным скотчем, чтобы не испачкать и не поцарапать.

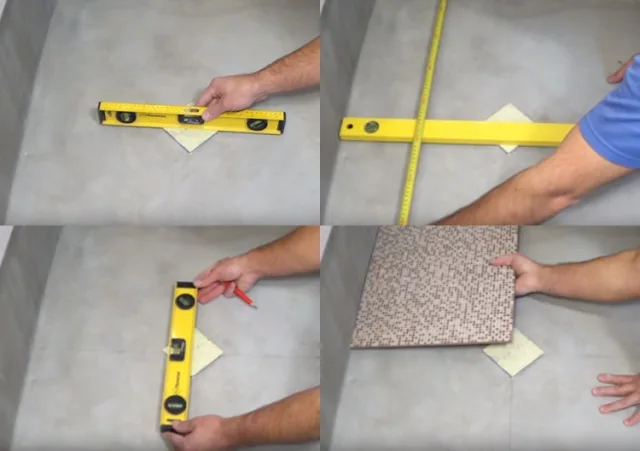

Нанесение разметки
Нанесение разметки

С помощью уровня необходимо проверить, чтобы плоскость трапа была строго горизонтальной – это обеспечит правильное удаление воды с поверхности пола. На пол наносят разметку. Трап устанавливается в углу примыкания четырех плиток, поэтому через вершины ромба необходимо провести линии разметки. При нанесении разметки учитывают будущий наклон. Чтобы его имитировать, под плитку подкладывают плотный кратон на необходимую высоту.

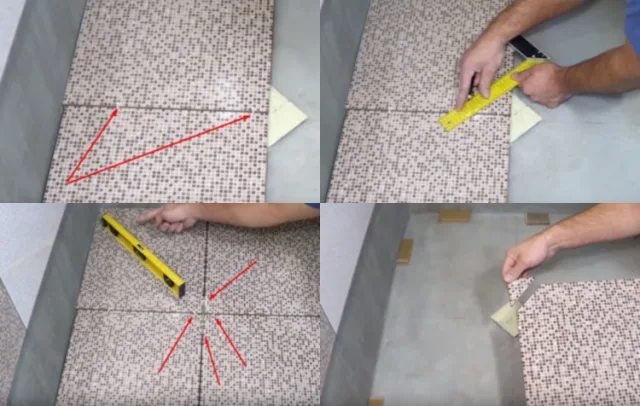

Подрезка плитки в месте расположения сливного трапа
Подрезка плитки в месте расположения сливного трапа

Плитку предварительно укладывают с учетом толщины межплиточных швов так, чтобы уклон был направлен в сторону слива. На углы наносят разметку и выполняют подрезку.

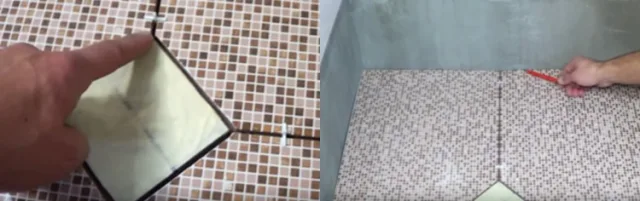

Подготовка к укладке
Подготовка к укладке

Плитку укладывают с имитацией уклона. По краям вдоль стен наносят разметку – на нее необходимо ориентироваться при создании уклона.

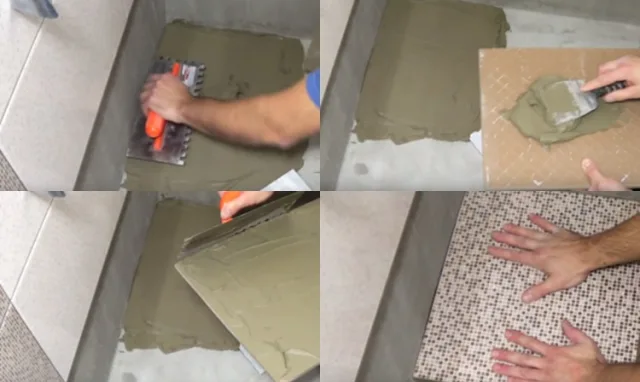

Укладка плитки
Укладка плитки

Плитку укладывают, ориентируясь на разметку на стене. Клеевой раствор наносят на пол и на плитку. Облицовку прикладывают к полу и немного придавливают, корректируя положение. Излишки удаляют и проверяют уклон относительно сливного отверстия. Через 24 часа швы затирают.

Устройство септика

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Читайте мою подробную статью про монтаж и установку септика

По трубе вода выводится либо в грунт через дренажную площадку в подполе, либо в септик. Изготовить его можно из старых шин или бетонных колец. Чтобы труба не замерзла зимой ее необходимо утеплить. Септик из бетонных колец – простая бюджетная конструкция. Кольца устанавливают на грунтовую подушку, дно не бетонируют, чтобы вода уходила в землю.

Конструкция септика из бетонных колец
Конструкция септика из бетонных колец

Оптимальный вариант устройства слива в бане выбирают, исходя из особенностей строения, типа фундамента и способа дальнейшего отведения воды.
