При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими руками

Как сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот - это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Распашные ворота

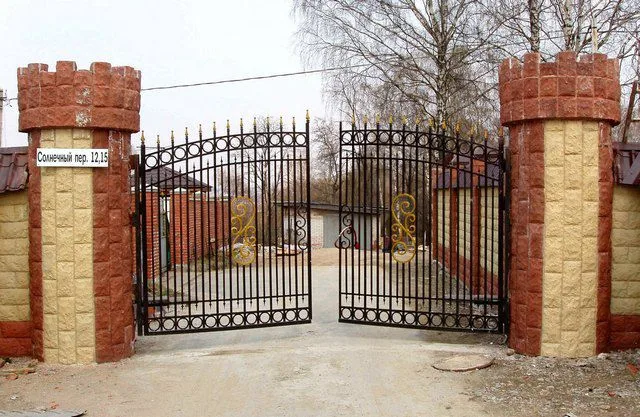

Самая простая в исполнении схема - распашные ворота

Самая простая в исполнении схема — распашные ворота

Распашные ворота с калиткой, встроенной в них или установленной рядом - это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

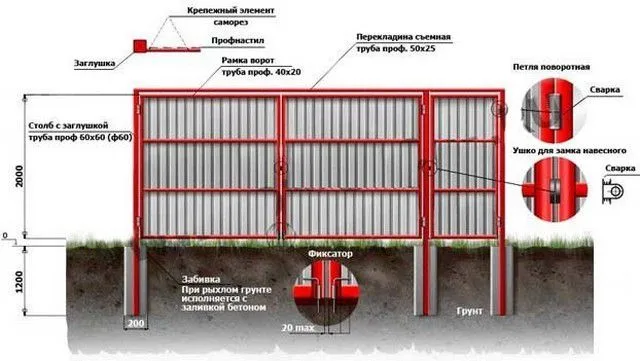

Общая принципиальная схема распашных ворот с калиткой

Общая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться - вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами - тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство - это может быть засов или петли для замка, а иногда - мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных  ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще

Устанавливаются столбы-опоры для ворот двумя способами - забиванием и бетонированием.

  • Забивают столбы обычно на глубину 1,21,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

- пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

- далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

- теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

- после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

- на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

  • Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

- сначала пробуривается отверстие диаметром не меньше, чем 200-250 мм и глубиной 1,5-1,9 м. Точный размер отверстия будет зависеть от сечения столба

- на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

- затем в яму, на песчано-гравийную подушку устанавливается столб;

- вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

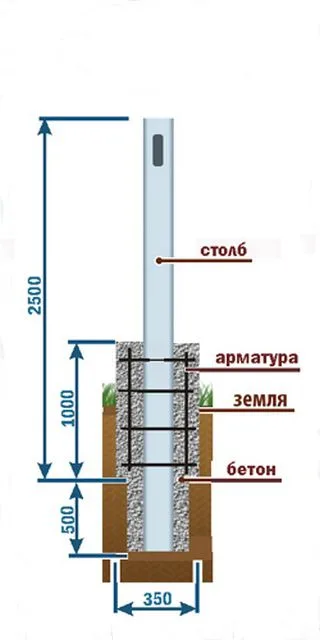

Столб будет намного надежнее, если применить арматурный стакан

Столб будет намного надежнее, если применить арматурный стакан

  • Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок  установки распашных ворот

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

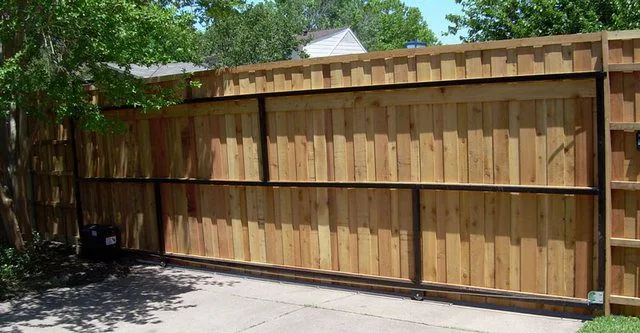

Вид раздвижных ворот со стороны двора

Вид раздвижных ворот со стороны двора

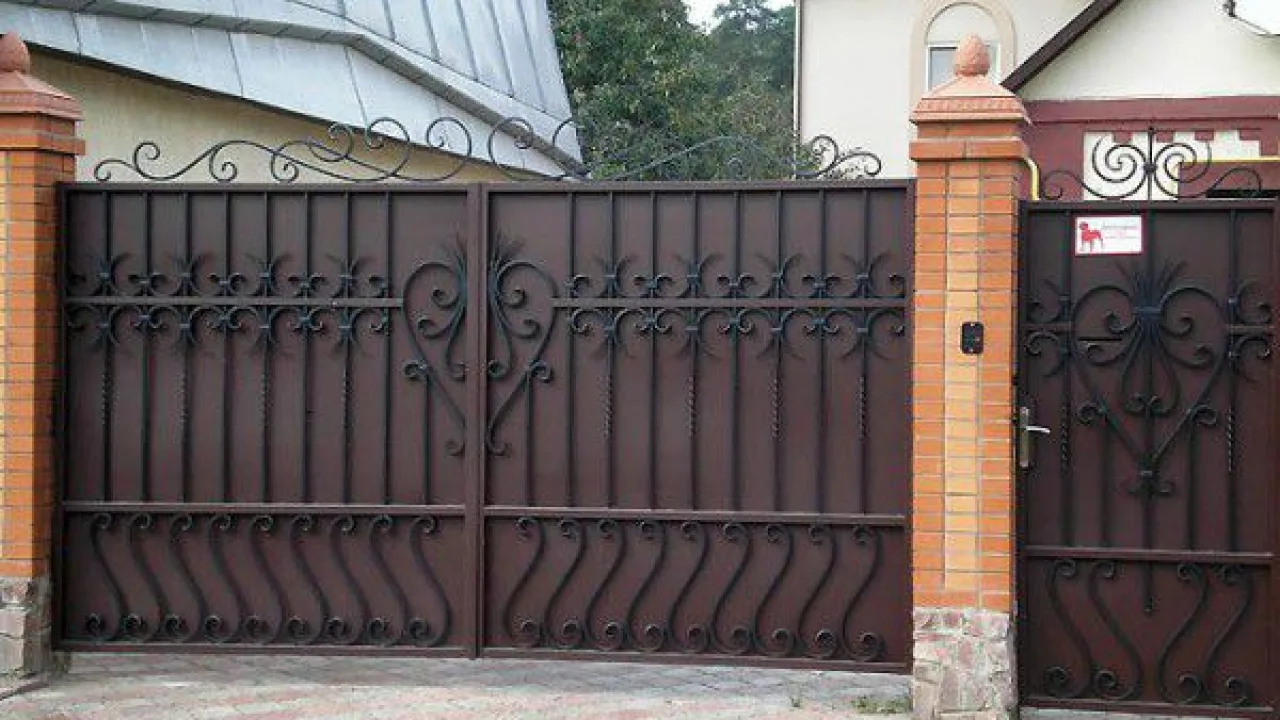

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

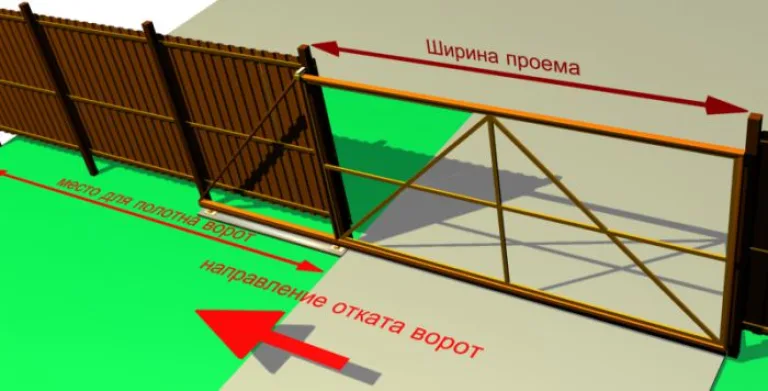

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные - самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной - именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях - сверху, посередине и внизу.

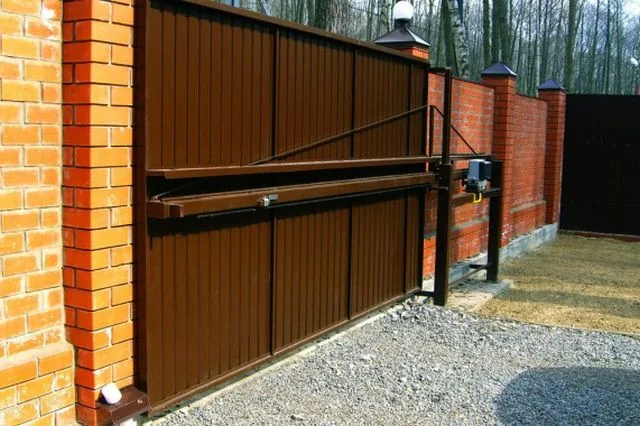

Консольные ворота с центральным расположением балки

Консольные ворота с центральным расположением балки

  • Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.

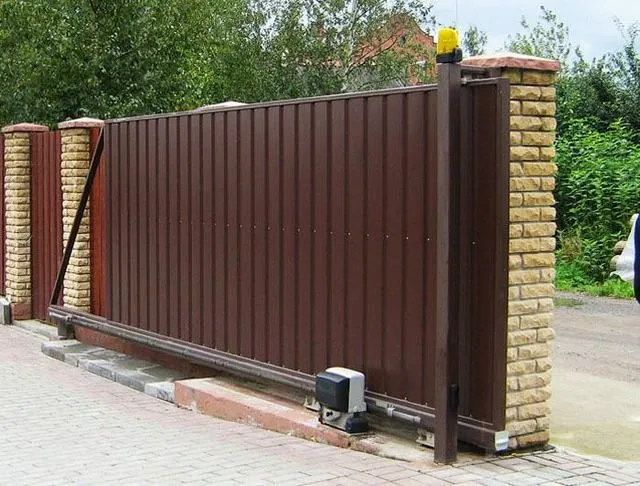

Консольная балка расположена внизу

Консольная балка расположена внизу

  • Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, - это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.

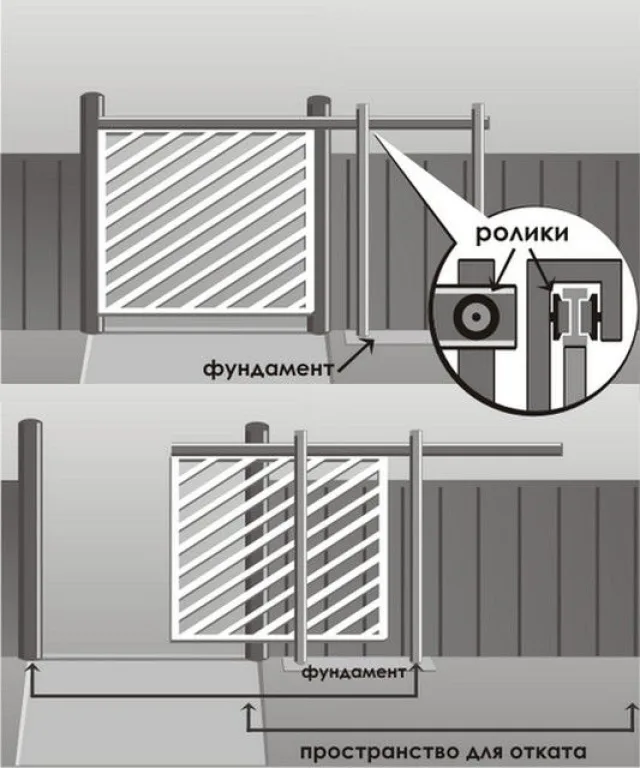

Верхнее расположение консоли

Верхнее расположение консоли

  • В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот требует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ. разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

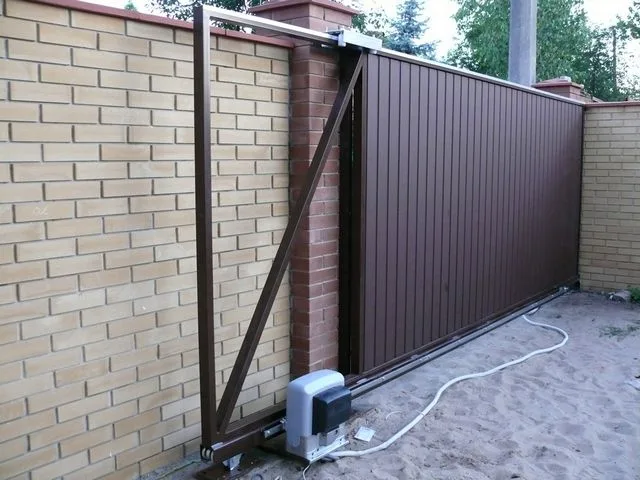

Такие ворота при должном старании и умении можно сделать и самостоятельно

Такие ворота при должном старании и умении можно сделать и самостоятельно

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы уловители.

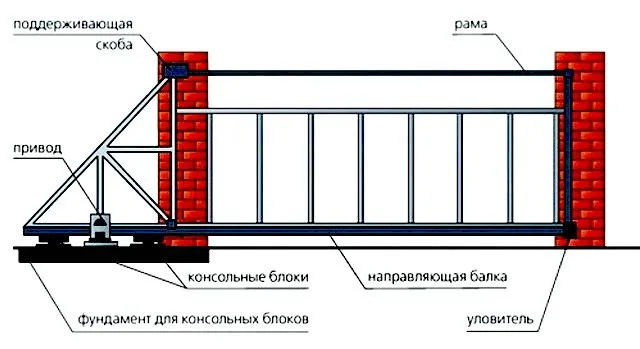

Общая схема конструкции консольных ворот с нижней направляющей

Общая схема конструкции консольных ворот с нижней направляющей

Основная нагрузка всегда выпадает на швеллер, который устанавливают на надежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

  • Фундамент под установку швеллера может быть сплошным или состоять из 2-3 столбов. Второй вариант - более экономичный.  Роется котлован под фундамент - он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м, ширина – 40 ÷ 50 см, а длина - не менее 1,5 м.
  • Далее, в котловане устраиваются две подушки из песка и щебенки, толщиной по 10 см каждая.
  • Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку.
  • В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
  • Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
  • Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
  • К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
  • Сварные швы конструкции необходимо тщательно очистить от шлака. Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
  • Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
  • Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

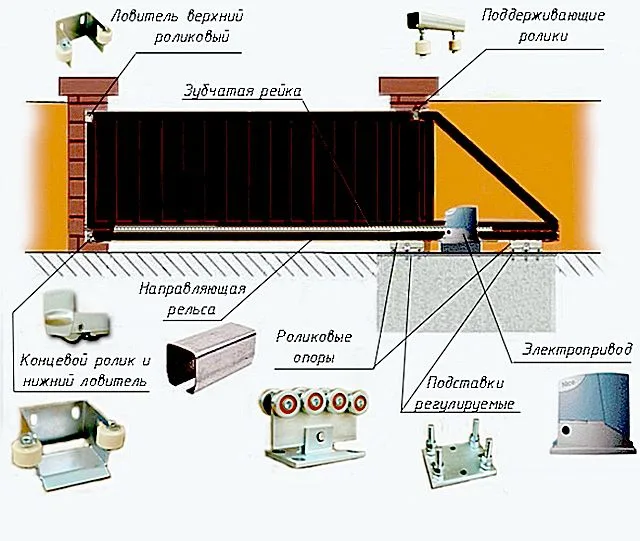

Основные детали и узлы откатных консольных ворот

Основные детали и узлы откатных консольных ворот

  • На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
  • Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
  • Затем, устанавливаются и фиксируются верхние и концевые ролики.
  • К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
  • Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.

Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

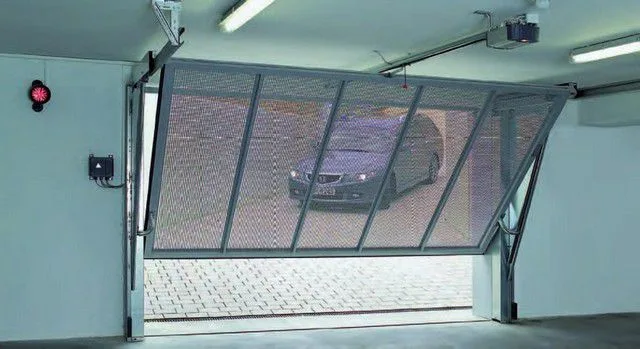

Подъемно-поворотные ворота - отличное решение для гаража

Подъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед, за пределы гаража, поэтому, установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

  • Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.

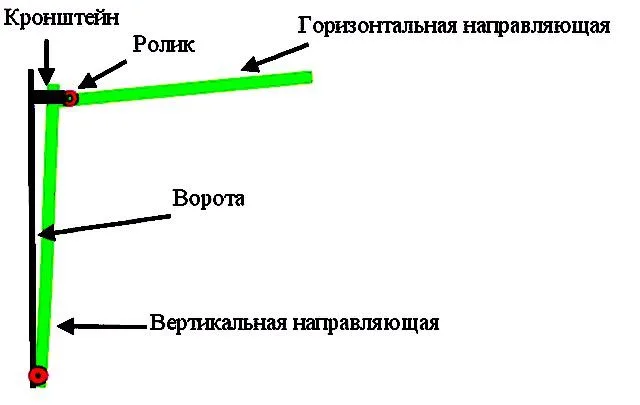

Принципиальная схема расположения направляющих

Принципиальная схема расположения направляющих

  • В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
  • На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
  • С двух сторон к раме, установленной в проеме, монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы - они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем.

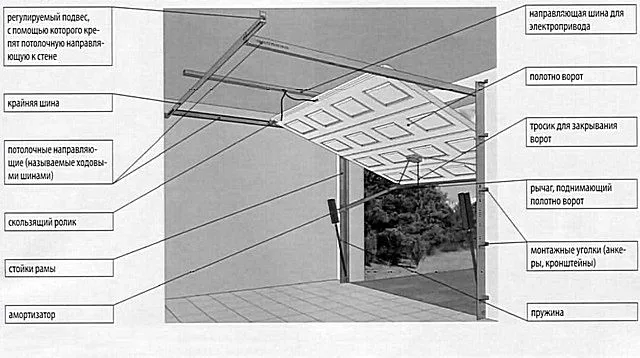

Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

  • Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
  • Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс проводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания - достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Внимательно изучив инструкции и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером - тогда она пройдет гораздо быстрее и качественнее.
