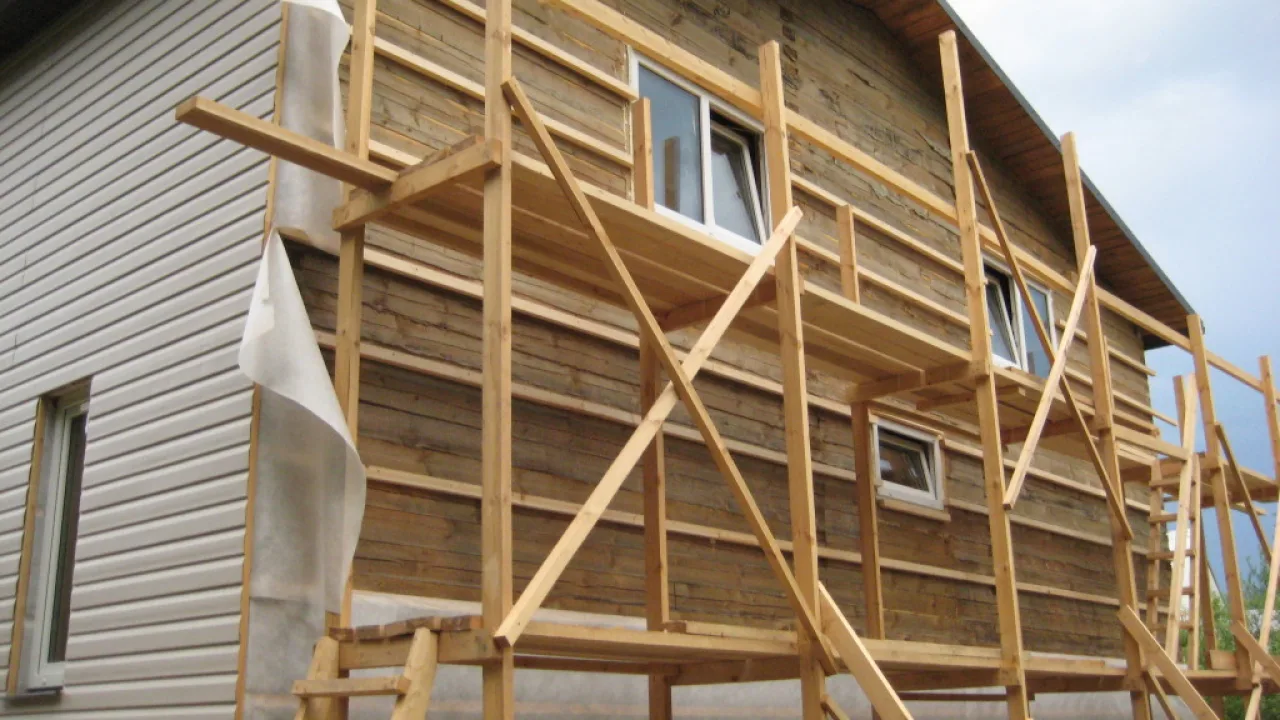

Строительные леса своими руками


Строительные леса своими руками

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

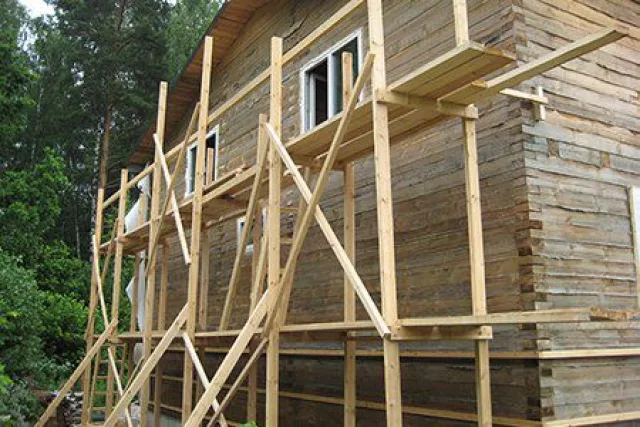

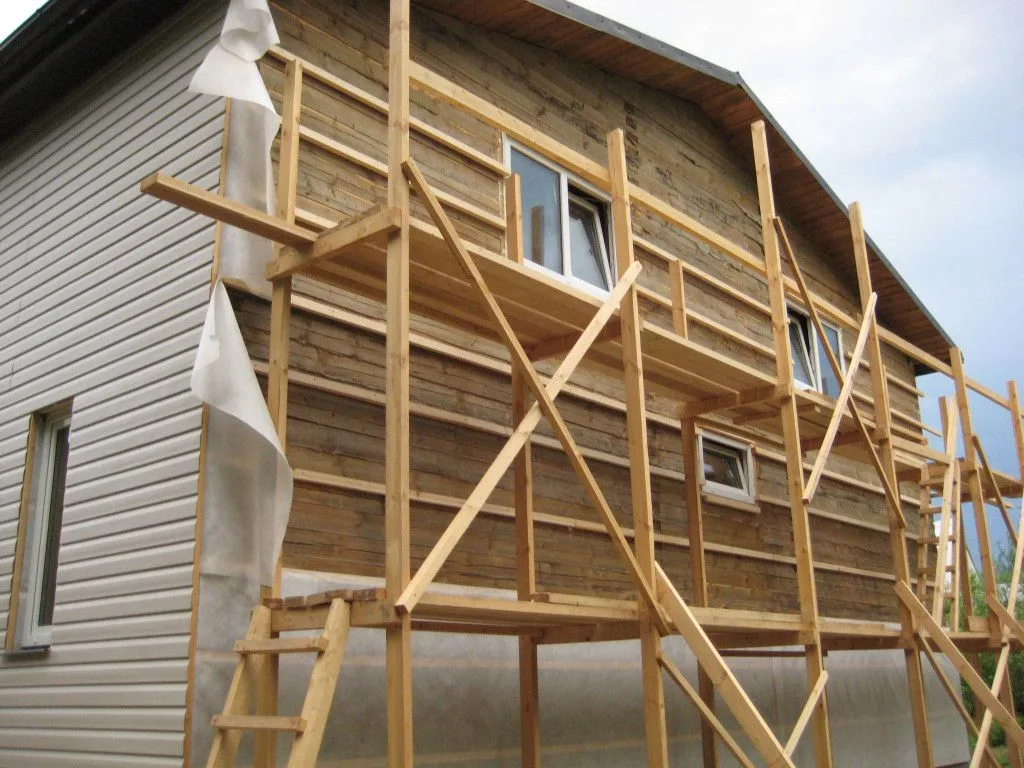

Строительные леса своими руками

Строительные леса своими руками

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

  • опорные стойки;
  • лестницы;
  • настилы и перемычки для него;
  • ограждающие перила;
  • упоры;
  • горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

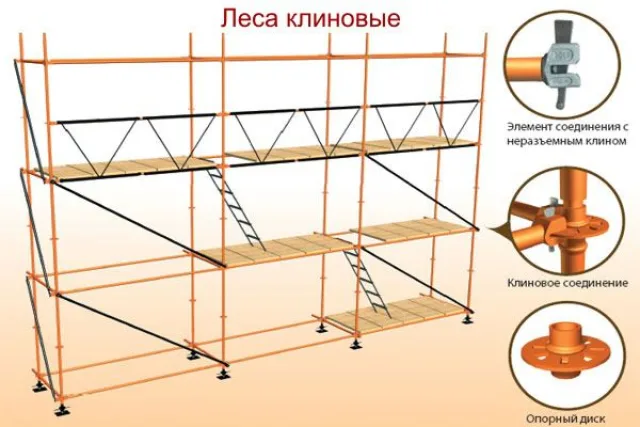

КЛиновые леса

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесовОписание
рамныеметаллические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовыеэто универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

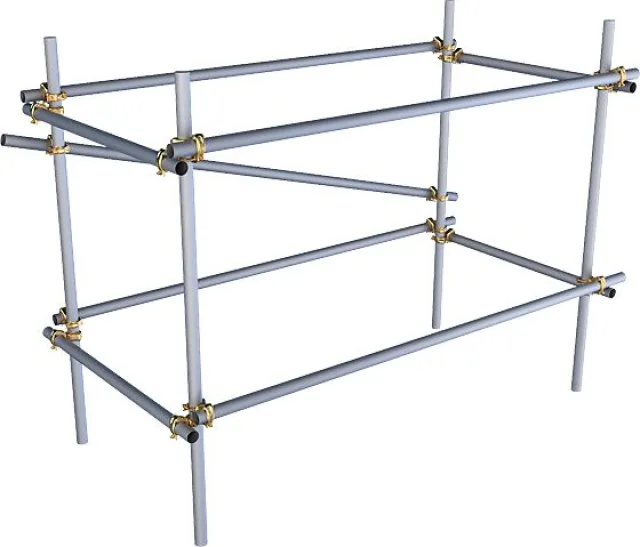

Хомутовые леса

Хомутовые леса

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими руками

Строительные леса своими руками

Для работы потребуется:

  • брус 100х100 мм;
  • доски толщиной 30 мм;
  • доски сечением 100х50 мм;
  • гвозди;
  • молоток;
  • уровень;
  • рулетка;
  • дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

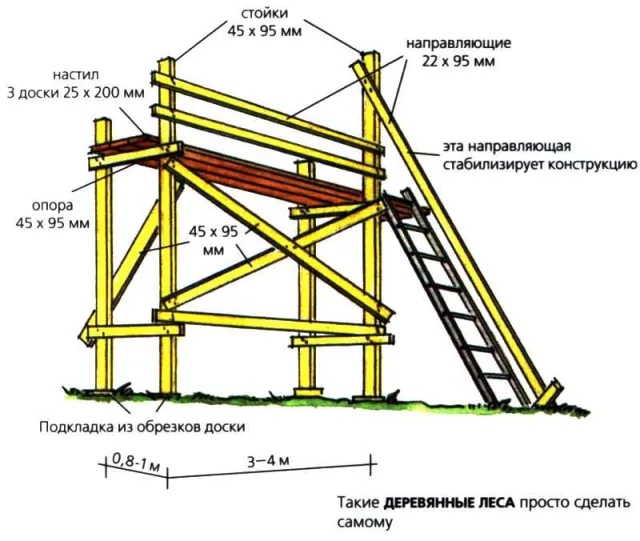

Строительные леса из дерева

Строительные леса из дерева

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

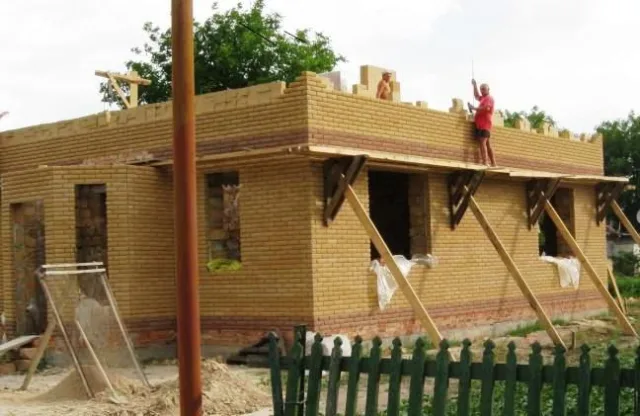

Приставные леса с четырьмя конвертами

Приставные леса с четырьмя конвертами

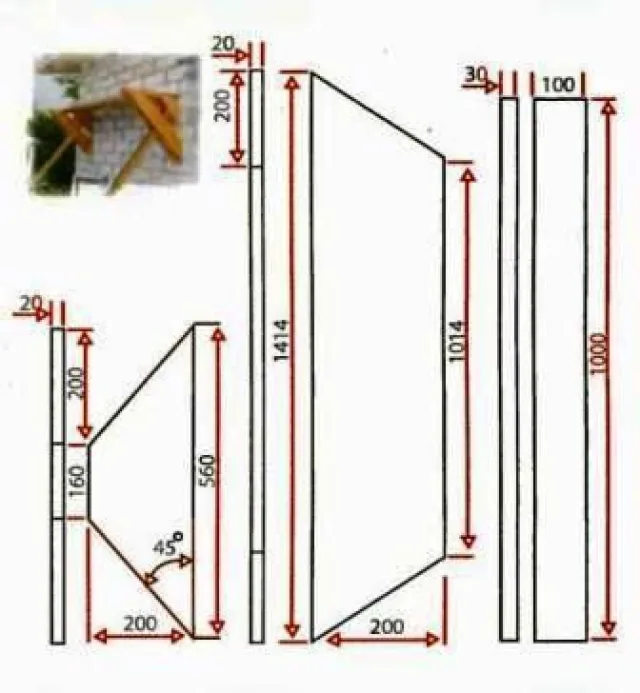

Примерные размеры конвертов

Примерные размеры конвертов

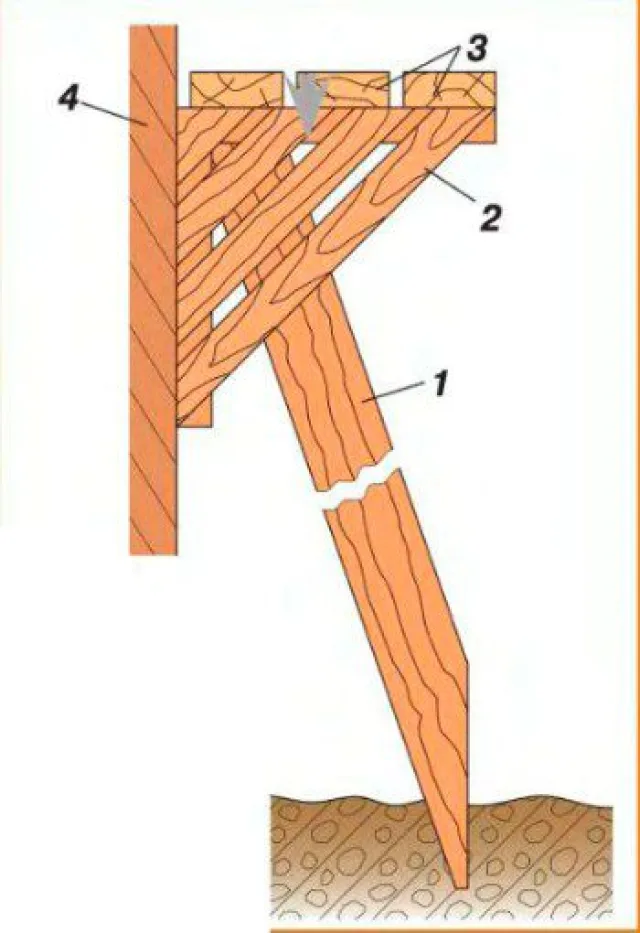

Конверт с упором

Конверт с упором

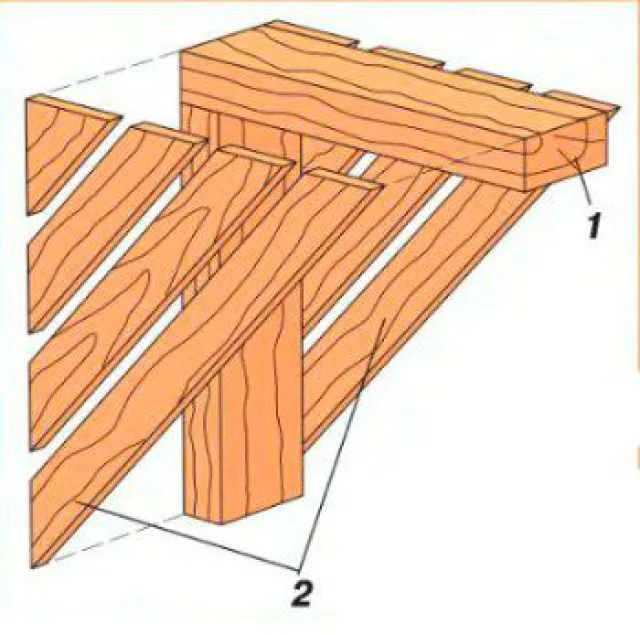

Конверт

Конверт

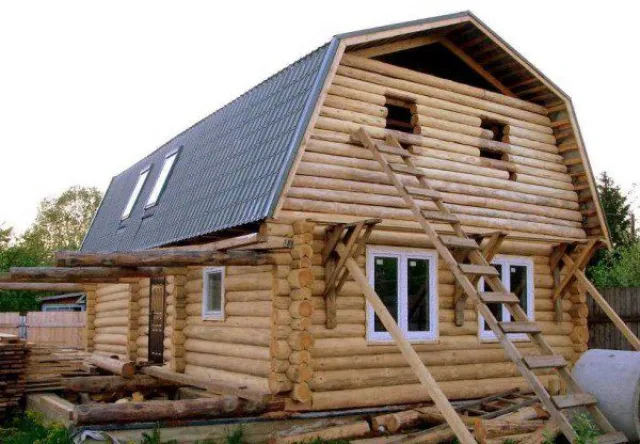

Деревянные строительные леса

Деревянные строительные леса

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

  • трубы сечением 30х30 мм и длиной 1,5 м;
  • трубы диаметром 15 мм;
  • трубы 25х25 мм;
  • обрезная доска толщиной 40 мм;
  • алюминиевая лестница;
  • саморезы и болты;
  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень.

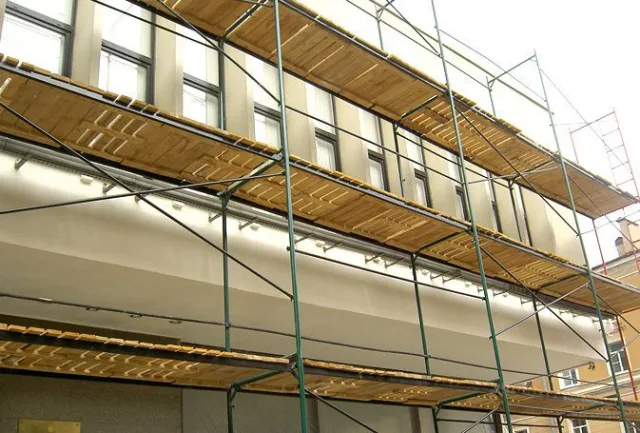

    Металлические самодельные леса

    Металлические самодельные леса

Шаг 1. Подготовка распорок

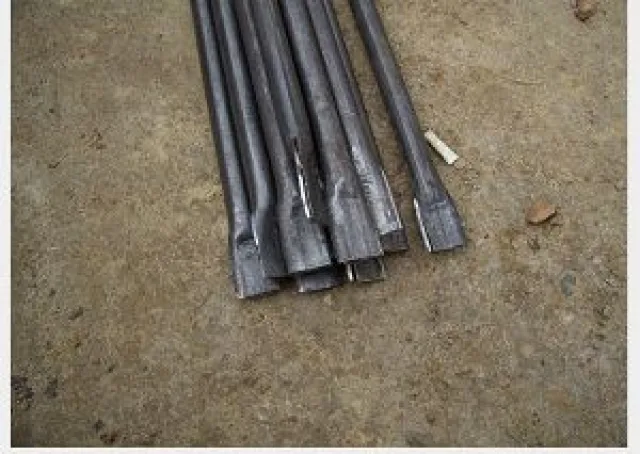

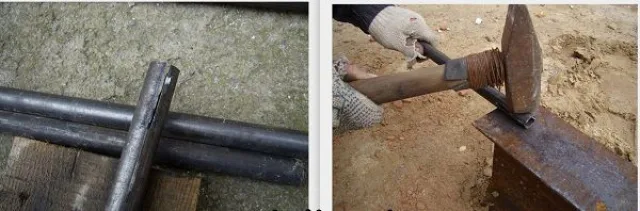

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок

Подготовка распорок

Подготовка распорок

Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

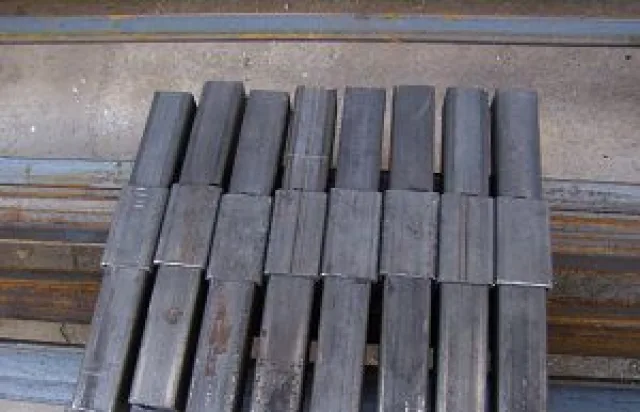

Переходники

Переходники

Шаг 3. Сборка рамы

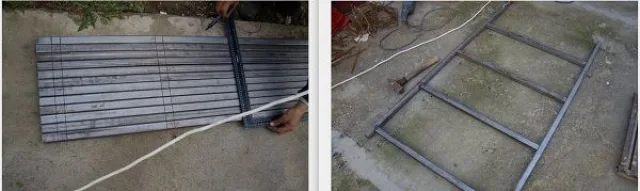

Стойки

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

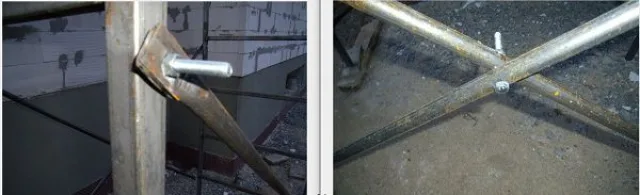

Сборка конструкции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

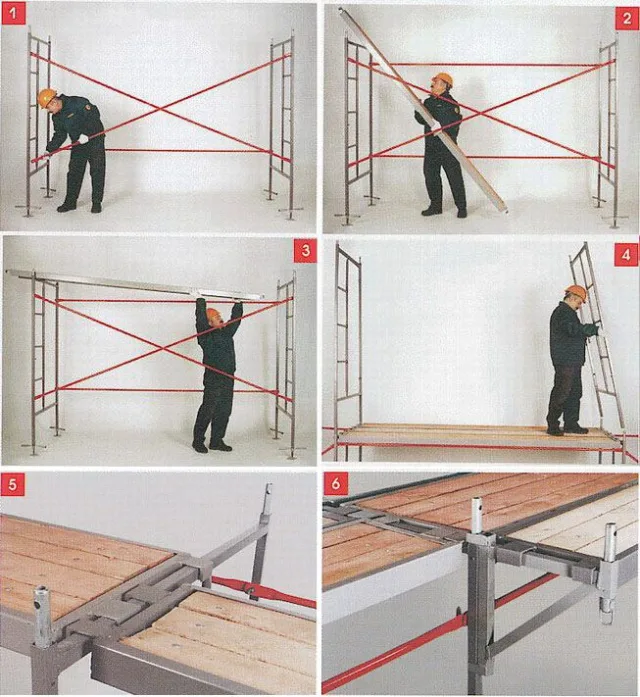

Схема сборки

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

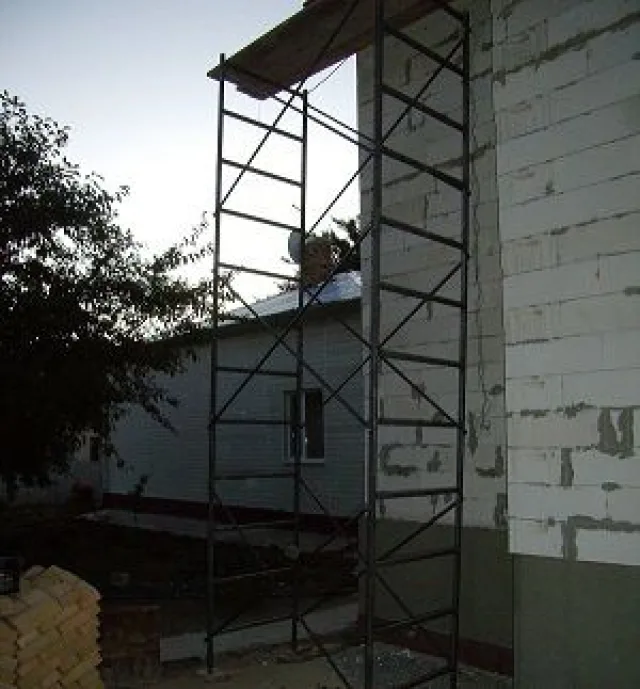

Леса строительные

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

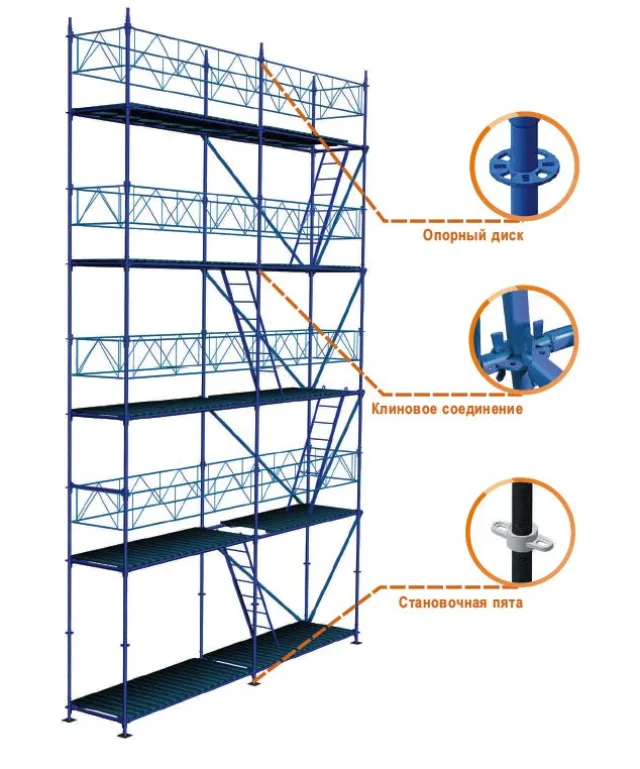

Леса

Леса
