Бак для воды в баню — как выбрать, виды баков, инструкция по подключению

Олег Грищук Опубликовал(а):
Обновлено: 26.03.2020

Обустраивая баню, важно не только установить каменку в парилке, но и грамотно продумать устройство всех коммуникаций, чтобы создать максимально комфортные для пребывания в этом строении условия. Без подведения электричества, воды, канализации и вентиляции это сделать невозможно. В качестве источника тепла для организации водоснабжения можно использовать бойлер, но логичнее задействовать печь и не занимать свободное пространство лишним оборудованием. Бак для воды в баню необходим для того, чтобы обеспечить наличие горячей воды и возможность помыться после посещения парной или проведения влажной уборки.

Бак для воды в баню
Бак для воды в баню

ТОП-5 лучших баков для воды в баню

Фото Название Рейтинг Цена
#1 Теплодар Парус ⭐ 4.95 / 5

3 - голоса

Узнать цену
#2 Феррум ⭐ 4.9 / 5 Узнать цену
#3 МеталлСтрой ⭐ 4.85 / 5

5 - голосов

Узнать цену
#4 Вулкан ⭐ 4.8 / 5

2 - голоса

Узнать цену
#5 Горизонталь ⭐ 4.75 / 5

4 - голоса

Узнать цену

Какой бак для воды вы выберете или посоветуете?

Принять участие в опросе

Разновидности резервуаров

Устанавливаются баки для воды разной конфигурации. Способ нагрева воды также может отличаться. Выбирая емкость, следует учитывать все нюансы.

Предназначение бака для горячей воды в бане
Предназначение бака для горячей воды в бане

Вместимость

Объем устанавливаемого бака зависит от количества человек, которые одновременно могут находиться в бане и использовать горячую воду. В среднем на каждого следует предусмотреть 10…20 литров кипятка (с небольшим запасом). Сегодня выпускаются резервуары объемом 50…100 л. Как правило, бак вместимостью, превышающей 100 л, устанавливать нецелесообразно.

Форма емкости может быть любой: выпускаются квадратные, прямоугольные, овальные и даже круглые изделия. Но обращать внимание в первую очередь нужно не на это, а на качество сборки бака и гарантию производителя.

Форма емкости может быть любой
Форма емкости может быть любой

Материал

При выборе емкости нужно учитывать, что она должна быть способной выдерживать воздействие высоких температур (до 250 градусов) в течение длительного времени.

Металлический бак для воды в бане
Металлический бак для воды в бане

Не стоит пытаться сэкономить и устанавливать баки из черных металлов. Такой подход не может быть оправдан не с точки зрения эстетики, а в основном из практических соображений. От постоянного воздействия высоких температур металл со временем деформируется, на нем появятся следы коррозии. Это значительно снижает эксплуатационный ресурс емкостей и качество воды в них.

  1. Наиболее распространенный вариант бака – конструкция из нержавеющей стали. Востребованность таких резервуаров объясняется их привлекательным внешним видом, прочностью, стойкостью к различным видам внешних воздействий, высокой скоростью прогрева, способностью долго сохранять тепло, сравнительно малым весом, гигиеничностью, высокой долговечностью и простотой ухода. Конфигурация бака может быть разной. Но стоит качественная нержавеющая сталь немало. И нужно учитывать, что сегодня предлагается много поддельной продукции, которая в скором времени заржавеет.

    Бак из нержавеющей стали для бани
    Бак из нержавеющей стали для бани
  2. Не так часто, но встречаются баки, выполненные из чугуна. Появление ржавчины им не страшно. Однако нужно учитывать, что, несмотря на то, что вода в таких конструкциях не будет быстро остывать, для ее нагрева требуется больше времени. Из-за громоздкости резервуаров нужно грамотно продумать их местоположение. Сегодня не так много компаний занимаются выпуском чугунных баков, да и стоят они не очень дешево.

    Чугунный бак для воды в баню
    Чугунный бак для воды в баню

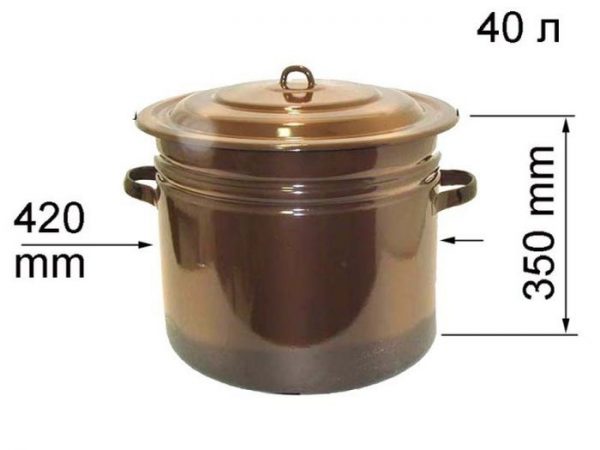

  3. Покрытые эмалью емкости можно использовать, но и они не являются оптимальным вариантом. Конечно, такой материал не поддается коррозии и очень гигиеничен. Но низкая стойкость к механическим повреждениям со временем неизбежно приведет к тому, что металл с довольно тонким покрытием покроется сколами (в результате не очень осторожного обращения) и эти участки заржавеют. Устранить проблему уже не получится.

    Эмалированная емкость для воды в бане
    Эмалированная емкость для воды в бане

Баки из нержавеющей стали можно считать оптимальным вариантом конструкции для установки в бане. Если говорить о типе стали, то рекомендуется выбирать изделия, изготовленные из AISI 304. В ее состав входит не только хром, но и никель, повышающий стойкость и надежность материала.

Цены на бак для воды в баню

бак для воды в баню

Местоположение и конструктив

Для размещения бака используются три способа: традиционный (непосредственно около топки), на дымоходе и выносной. Чем они отличаются?

Печь для бани с баком
Печь для бани с баком

Встроенный в печь бак

Резервуар может находиться сбоку или над топкой. Вода в нем нагревается достаточно быстро (воздействует открытый огонь). Для ее слива устанавливается шаровой кран. Конечно, такая конструкция не предполагает проведение работ по прокладке трубопровода, что экономит трудовые и материальные ресурсы. Однако пользоваться такой емкостью не слишком удобно, обычно устанавливаются бак не очень большой вместимости, да и его установка отнимает полезную площадь в парилке, которой обычно и так не очень много. Лучшее решение в малогабаритных банях – верхнее расположение бака. Так как металл будет напрямую контактировать с огнем, толщина стенок резервуара должна быть не менее 8 мм.

Бак для воды рядом с металлической топкой
Бак для воды рядом с металлической топкой

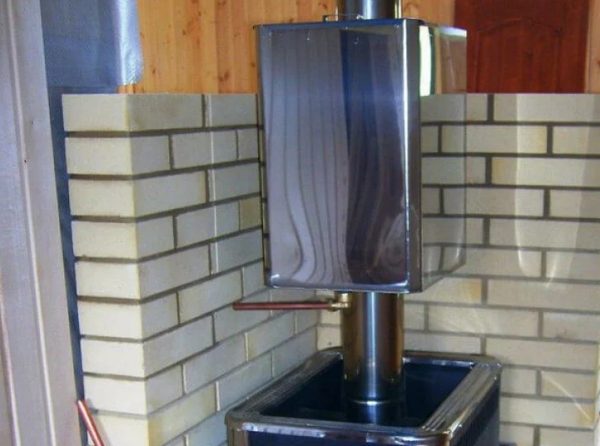

Резервуар на трубе

Если высота потолка позволяет, можно установить бак на дымовую трубу. Нагрев воды осуществляется проходящими по ней горячими газами. Для упрощения процесса монтажа есть возможность приобрести емкость со встроенными коленами дымохода. Такой бак можно зафиксировать без особых усилий. При помощи прокладки трубопровода от резервуара можно провести воду в любую точку бани, для чего к нижней части емкости подсоединяется труба, обеспечивающая поступление жидкости, например, в душ. Наполнять бак, установленный таким образом, не очень просто из-за высокого расположения заливного отверстия. Лучше всего для этих целей использовать шланг, опущенный в емкость.

Резервуар на трубе
Резервуар на трубе

Выносная конструкция

Благодаря установке на каменку теплообменника (на дымовой трубе или непосредственно на печи) и естественной конвекции, есть возможность разместить бак в моечном отделении.

Бак для воды над кирпичной топкой
Бак для воды над кирпичной топкой

Теплообменник может быть интегрирован в печь (быть съемным или несъемным), но можно без проблем установить его и самостоятельно. Он представляет собой змеевик или емкость объемом в несколько литров с патрубками для создания контура.

Рейтинг лучших баков для воды

Предлагается несколько моделей качественных резервуаров.

№5. Горизонталь

Емкость изготовлена из нержавеющей стали AISI 439. Ее предназначение – хранение горячей и холодной воды в банях и жилье. В верхней части бака расположено заливное отверстие, на дне и по бокам – патрубки G3/4 для подведения и слива жидкости. Резервуар подвешивается на стену при помощи крепления, входящего в комплект.

Горизонталь
Горизонталь

Плюсы

  • герметичность;
  • стойкость к химическим и температурным воздействиям;
  • малый коэффициент деформации.

Минусы

Минусов у этой модели не замечено.

№4. Вулкан

Бак прямоугольной формы устанавливается вертикально. Он выполнен из стали AISI 439. Его предназначение – использование в связке с теплообменником, из которого посредством естественной циркуляции горячая вода и поступает в емкость.

Вулкан
Вулкан

Плюсы

  • хорошее качество исполнения;
  • бюджетная стоимость.

Минусы

  • бак внешне выглядит не очень эстетично.

№3. МеталлСтрой

Бак подходит для хранения питьевой воды, организации автономного горячего водоснабжения или устройства летнего душа. Резервуар производится из стали AISI-430 толщиной 1 мм.

МеталлСтрой
МеталлСтрой

Плюсы

  • высокая прочность;
  • гигиеничность;
  • толстая сталь;
  • небольшой вес.

Минусы

  • отсутствие в составе стали никеля делает ее менее стойкой к коррозии, что сокращает срок службы изделия.

№2. Феррум

Емкость треугольной формы монтируется на дымоход. Для соединения она оснащена коленями ДУ-115. При изготовлении используется лазерная технология сварки, что обеспечивает надежность шва.

Феррум
Феррум

Плюсы

  • отличное качество сборки;
  • привлекательный дизайн.

Минусы

  • высокая стоимость.

№1. Теплодар Парус

Вода в баке, встраиваемом в дымоход (ДУ 115), нагревается до 70…75 градусов. Залить ее можно через люк в верхней части. Толщина стали – 0,8 мм.

Теплодар Парус
Теплодар Парус

Плюсы

  • длительный срок службы;
  • качественное исполнение.

Минусы

  • достаточно высокая цена.

Таблица. Сравнение моделей баков для воды.

Марка бакаОбъем, лГабариты, смЦена, руб.
Горизонталь6048 х 30,5 х 482880
Вулкан6033 х 50 х 503050
Феррус5540 х 78 х 415120
Теплодар Парус6039 х 95 х 236500
МеталлСтрой6044 х 31 х 443400

Калькулятор расчета тепловой мощности печи для бани

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ БАННОЙ ПЕЧИ»

РАЗМЕРЫ ПАРИЛКИ
Длина, метров
Ширина, метров
Высота потолка, метров

ОСОБЕННОСТИ ОБУСТРОЙСТВА ПАРИЛКИ
Стены в парной:
Расположение печи:
Тип двери в парилку:
Есть ли окно в парной?
Есть ли на стенах (полу) участки кирпичной кладки, облицовки камнем или керамической плиткой?

Как работает система?

Тепло от печки передается регистру или водяной рубашке теплообменника, что приводит к повышению температуры теплоносителя. Поскольку в баке вода имеет меньшую температуру, создается давление, способствующее самотеку жидкости. Таким образом горячая вода попадает в бак, а в холодная по трубопроводу поступает в теплообменник, где нагревается (из нижней точки бака вода должна подаваться в нижнюю точку теплообменника, а из верхней точки теплообменника вода соответственно должна идти в верхнюю точку бака). Минимальный диаметр трубы – 3/4 дюйма. Процесс длится до тех пор, пока в печи не упадет температура.

Как подключается бак для воды
Как подключается бак для воды

Важно! Бак обязательно должен быть выше теплообменника, иначе не обеспечивается циркуляция воды.

Без установки насоса общая длина труб между теплообменником и выносной емкостью не должна быть больше 3 м. Есть нюанс и в принципе устройства трубопровода. Необходимо создать уклон, чтобы обеспечить естественную циркуляцию теплоносителя: трубы, соединяющие теплообменник с баком, должны иметь уклон не менее 25…30 градусов, а доставляющие воду от теплообменника к емкости – 250 градусов.

Установка теплообменника позволяет не только обойтись без водонагревателя в баке, но и провести тепло во все помещения.

Бак для бани своими руками
Бак для бани своими руками

Теплообменник нужно грамотно выбирать. Он не должен снижать производительность каменки, отбирая у нее значительное количество тепла. Максимум, что он может забрать – 10% от вырабатываемой тепловой энергии.

Если организовать движение воды самотеком нет возможности, можно дополнить систему циркуляционным насосом. Это повысит ее эффективность. Можно будет увеличить протяженность трубопровода и уменьшить уклон. Но работа этого оборудования возможна лишь от электрической сети напряжением 220 В.

Калькулятор расчета напора циркуляционного насоса

Перейти к расчётам


Введите запрашиваемые данные и нажмите "Рассчитать требуемый минимальный напор насоса"
Суммарная длина труб контуров (подача + обратка)
Тип используемой запорной и регулировочной арматуры

Важно! При эксплуатации систем водоснабжения следует помнить, что запрещено топить каменку, если бак пуст. В противном случае могут разойтись сварные швы. Также нельзя забывать, что в зимний период вода должна быть удалена из системы (если баня не отапливается), так как при замерзании она способна разорвать конструкции.

Нельзя топить печь с пустым баком
Нельзя топить печь с пустым баком

Так как при устройстве водоснабжения в бане часто не обойтись без циркуляционного насоса, который обеспечивает перемещение жидкости в замкнутом контуре, предлагается 5 лучших моделей.

Рейтинг циркуляционных насосов для ГВС

Помпы представлены в большом ассортименте, но не все устройства отличаются качеством сборки, надежностью и долговечностью. Модели, описанные ниже, не должны разочаровать.

ТОП-5 лучших циркуляционных насосов

Фото Название Рейтинг Цена
#1 Wilo Star-Z 20/1 CircoStar ⭐ 4.95 / 5

3 - голоса

Узнать цену
#2 Grundfos COMFORT 15-14 BA PM ⭐ 4.9 / 5 Узнать цену
#3 DAB VB 35/120 ⭐ 4.85 / 5 Узнать цену
#4 Джилекс Циркуль 25/40 ⭐ 4.8 / 5 Узнать цену
#5 Вихрь ЦН-25-6 ⭐ 4.75 / 5

3 - голоса

Узнать цену

Какой циркуляционный насос вы выберете или посоветуете?

Принять участие в опросе

№5. Вихрь ЦН-25-6

Циркуляционный насос изготовлен из чугуна и алюминия. Он оснащен механизмом центробежного типа и рассчитан на перекачивание чистой воды, максимальная температура которой 110 градусов. Производительность агрегата – 50 л/мин, напор – 6 м. Потребляемая мощность составляет 90 Вт. Весит прибор 3,5 кг. Насос в состоянии беспрерывно функционировать в течение длительного времени.

Вихрь ЦН-25-6
Вихрь ЦН-25-6

Плюсы

  • высокая прочность;
  • низкая цена;
  • наличие в комплектации соединительных гаек;
  • долгий срок службы.

Минусы

  • не очень экономное энергопотребление;
  • большая масса.

Цены на Вихрь ЦН-25-6

Вихрь ЦН-25-6

№4. Джилекс Циркуль 25/40

Для принудительного циркулирования теплоносителя в бане может быть использован этот агрегат центробежного типа. Он произведен из чугуна (корпус) и предназначен для подачи воды, не являющейся питьевой. Производительность насоса составляет 3 куб. м/ч, он создает напор 4 м и потребляет 65 Вт электроэнергии. Прибор имеет механическое управление и 3 режима работы. Монтируется он на трубопровод D25, имеет вертикальное и горизонтальное направление патрубка. Температурный диапазон эксплуатации помпы – от +10 до +110 градусов.

Джилекс Циркуль 25/40
Джилекс Циркуль 25/40

Плюсы

  • низкий уровень шума;
  • небольшие габариты;
  • простой монтаж;
  • низкая цена.

Минусы

  • первое время ощущается неприятный запах краски.

Цены на Джилекс Циркуль 25/40

Джилекс Циркуль 25/40

№3. DAB VB 35/120

Итальянский насос разработан специально для установки в индивидуальных системах отопления и водоснабжения. Он оснащен мокрым ротором, который работает тихо. Температурный диапазон использования прибора: -10…+110 градусов. Материалы, из которых он изготовлен: корпус – чугун, рабочее колесо – технополимер, ротор – нержавеющая сталь, уплотнение – EPDM. Насос имеет производительность 0,5… 4,2 м3/ч и напор до 6,3 м водяного столба. Мощность модели –71 Вт. Вал силового агрегата при монтаже должен быть расположен вертикально.

DAB VB 35/120
DAB VB 35/120

Плюсы

  • отсутствие шума при работе;
  • простота эксплуатации;
  • наличие регулировки скорости;
  • бюджетность;
  • наличие защиты от перегрева;
  • легкий монтаж.

Минусы

Недостатков выявлено не было.

Цены на циркуляционный насос DAB

циркуляционный насос DAB

№2. Grundfos COMFORT 15-14 BA PM

Датская компания входит в число лидеров в сегменте производителей насосного оборудования. Grundfos COMFORT 15-14 BA PM предназначен для обеспечения циркуляции горячей воды в домах, коттеджах и банях. Оснастив систему водоснабжения таким прибором, можно автоматизировать подачу горячей воды. Насос способен перемещать жидкость температурой 2…95 градусов. Он включается и отключается, поддерживая необходимый температурный уровень, для чего установлен датчик определения этого показателя. Агрегат изготовлен из латуни и обеспечивает напор 1,4 м. Номинальный расход воды – 0,45 м3/ч. Энергопотребление насоса составляет всего 7 Вт.

Grundfos COMFORT 15-14 BA PM
Grundfos COMFORT 15-14 BA PM

Плюсы

  • низкий уровень шума при работе;
  • высокая энергоэффективность;
  • отличное качество сборки;
  • длительный срок службы.

Минусы

  • высокая стоимость.

Цены на Grundfos COMFORT 15-14 BA PM

Grundfos COMFORT 15-14 BA PM

№1. Wilo Star-Z 20/1 CircoStar

Агрегат известного немецкого бренда классической конструкции, оснащенный асинхронным мотором, устанавливается в водяных контурах и обеспечивает подачу до 31 л воды в минуту. Небольшие габариты позволяют врезать его в систему трубопровода. Корпус агрегата изготовлен из бронзы, а вал – из керамики. Предусмотрен переключатель для выбора необходимого режима работы. Насос весит 2 кг, работает в температурном диапазоне -10…+110 градусов, потребляет 38 Вт электроэнергии.

Wilo Star-Z 20/1 CircoStar
Wilo Star-Z 20/1 CircoStar

Плюсы

  • качественная сборка;
  • долговечность;
  • наличие регулировки мощности;
  • экономичность.

Минусы

  • не очень удачное расположение клеммной коробки;
  • высокая цена.

Цены на Wilo Star-Z 20/1 CircoStar

Wilo Star-Z 20/1 CircoStar

Рекомендации по монтажу и подключению выносного бака к теплообменнику

Стоит задача – провести горячую воду от теплообменника, установленного на дымоходе, к навесному баку в помывочном отделении, расположенном за стеной. Парится и мыться комфортнее в разных помещениях.

Нагретая в теплообменнике жидкость самотеком должна поступать в резервуар. Оттуда ее можно расходовать на гигиенические процедуры, после чего в бак заново заливается холодная вода, уходящая по трубопроводу в теплообменник для подогрева.

Подключение бака для воды
Подключение бака для воды

Теплообменник оснащен патрубками для подключения контура. Резьба на их концах облегчает монтажные работы.

Таблица. Что понадобится для подключения?

Наименование инструментов и материаловИллюстрация
Болгарка
Перфоратор
Шуруповерт
Разводной ключ
Уровень
Гофрированная труба
Муфты
Саморезы
Лен
Сантехническая паста
Шаровые краны
Тройник

Цены на сантехническую пасту

сантехническая паста

Шаг 1. Проводятся замеры точек выхода трубопровода, после чего высверливаются отверстия под трубы горячей и холодной воды.

Сверлятся отверстия
Сверлятся отверстия

Сделать это не всегда просто, учитывая толщину стен.

Отверстие под трубу
Отверстие под трубу

Шаг 2. Подвешивается выносной бак из нержавеющей стали. Для этого нужно закрутить два самореза.

Вкручиваются саморезы
Вкручиваются саморезы

Все замеры необходимо делать с использованием уровня.

Используется строительный уровень
Используется строительный уровень

Бак фиксируется при помощи настенного крепления.

Фиксация бака для воды
Фиксация бака для воды

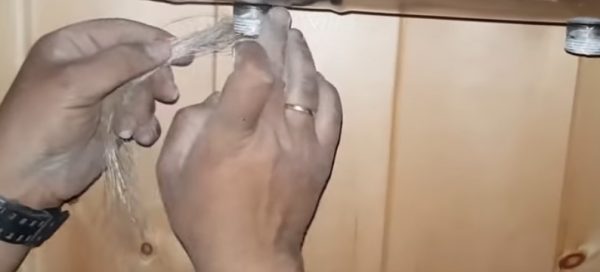

Шаг 3. Соединения труб и патрубков необходимо герметизировать. Для этого можно использовать нить Tangit Uni-Lock или герметик. Если этих материалов нет, рекомендуется воспользоваться сантехнической пастой и льном, купить которые проблем не составляет. Паста наносится на резьбу, после чего наматывается волокно (его необходимо аккуратно расправлять).

Наматывается волокно
Наматывается волокно

Такое соединение отличается надежностью. После этого можно завинчивать гайки, воспользовавшись разводным ключом.

Закручиваются гайки
Закручиваются гайки

Нужно отметить, что некачественно выполненная герметизация приведет к протечкам воды. То же самое необходимо сделать на теплообменнике.

Важно качественно выполнить герметизацию
Важно качественно выполнить герметизацию

Шаг 4.  Подключение трубопровода. Соединение теплообменника осуществляется посредством гибкой нержавеющей гофрированной трубы. Подогнать ее по размеру можно при помощи болгарки.

Для подключения используется гибкая гофрированная труба
Для подключения используется гибкая гофрированная труба

Второй конец горячей магистрали соединяется с патрубком (верхним) теплообменника.

Второй конец горячей магистрали
Второй конец горячей магистрали

Внизу контура необходимо предусмотреть колено и установить шаровый кран для слива воды перед наступлением зимы (ни в трубах, ни в теплообменнике, ни в баке жидкости в холодном помещении оставаться не должно). Этот кран должен быть расположен в самой нижней точке.

Шаровый кран
Шаровый кран

Также монтируется выход горячей воды (подводится к крану).

Слив горячей воды из бака
Слив горячей воды из бака

В результате получилась такая конструкция.

Такая конструкция получилась в итоге
Такая конструкция получилась в итоге

Теплообменник выглядит следующим образом: к верхнему патрубку подведена труба для отвода горячей жидкости, к нижнему – для подачи холодной воды из бака.

Подключение горячей и холодной воды
Подключение горячей и холодной воды

Шаг 6. Осталось наполнить бак и провести пробный запуск системы.

Нужно помнить, что воду в бак следует заливать до того, как начинает топиться печь. В противном случае всю систему просто разорвет.

Видео — Подключение выносного бака для воды в бане

Голосование пользователей

Какой циркуляционный насос вы выберете или посоветуете?

Wilo Star-Z 20/1 CircoStar

50.00 % ( 3 )

Grundfos COMFORT 15-14 BA PM

0.00 % ( 0 )

DAB VB 35/120

0.00 % ( 0 )

Джилекс Циркуль 25/40

0.00 % ( 0 )

Вихрь ЦН-25-6

50.00 % ( 3 )

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Голосование пользователей

Какой бак для воды вы выберете или посоветуете?

Теплодар Парус

21.43 % ( 3 )

Феррум

0.00 % ( 0 )

МеталлСтрой

35.71 % ( 5 )

Вулкан

14.29 % ( 2 )

Горизонталь

28.57 % ( 4 )

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5

Добавить комментарий
