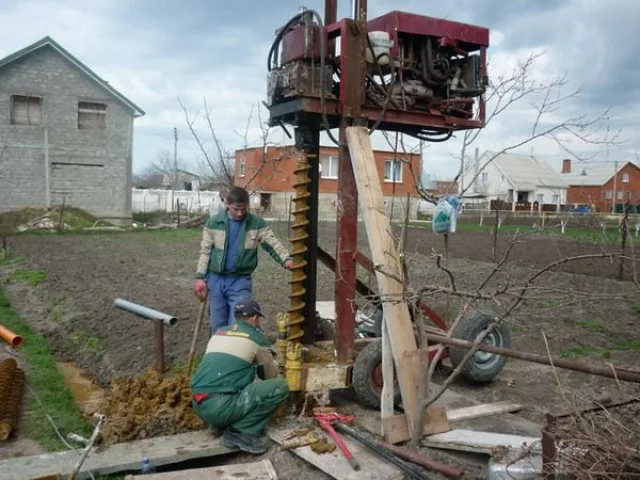

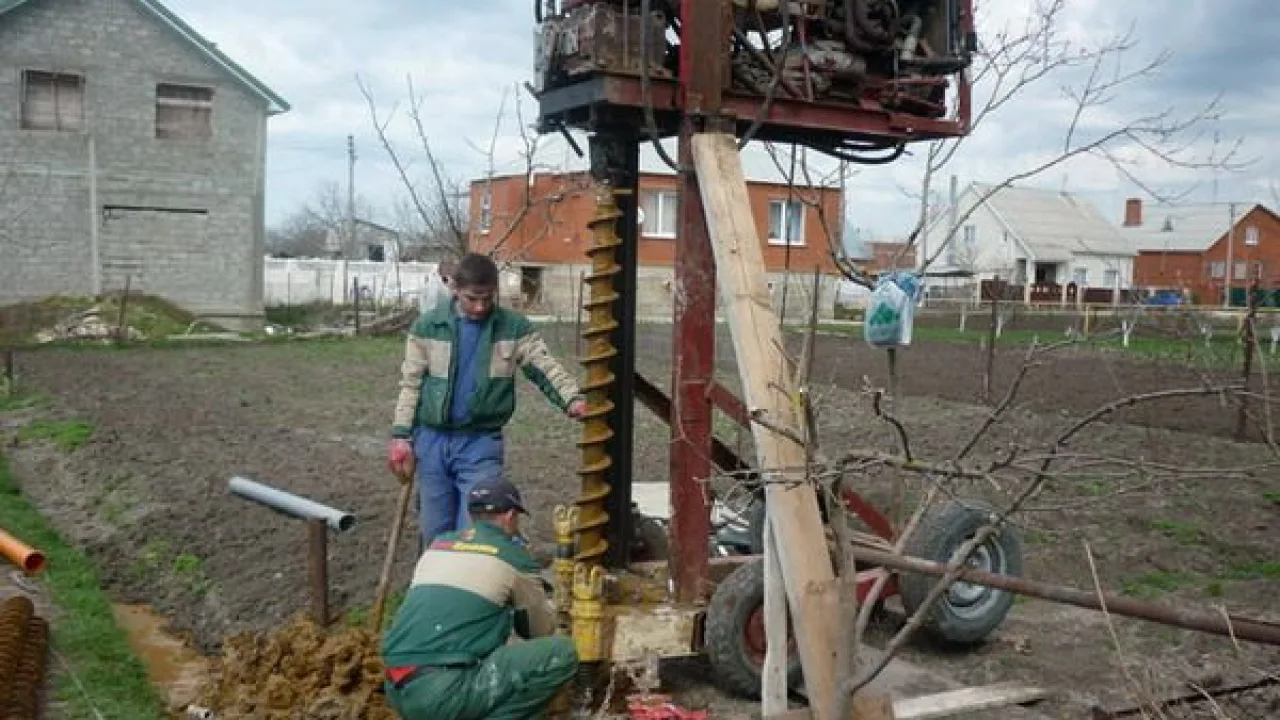

Буровая установка своими руками


Буровая установка своими руками

Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.

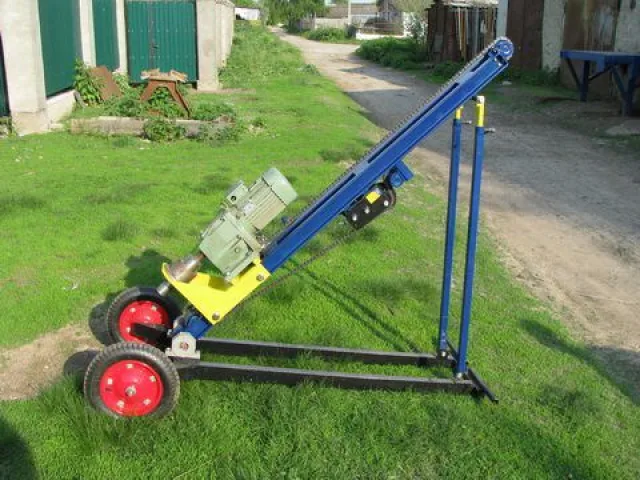

Буровая установка своими руками

Буровая установка своими руками

Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.

Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.

Буровая установка своими руками

Буровая установка своими руками

Разновидности буровых установок

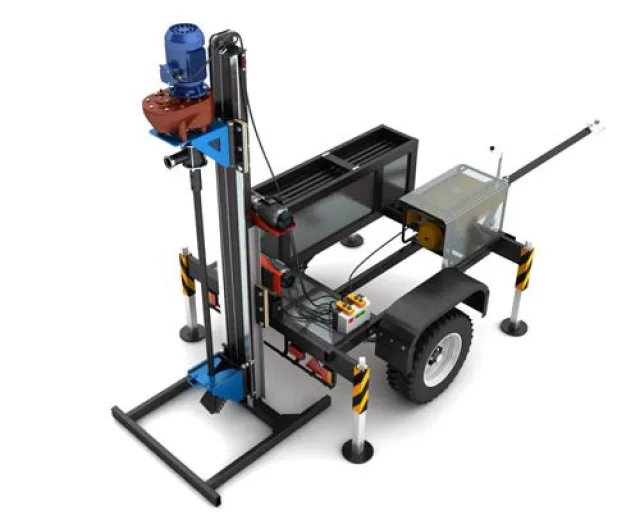

Мини буровая

Мини буровая

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

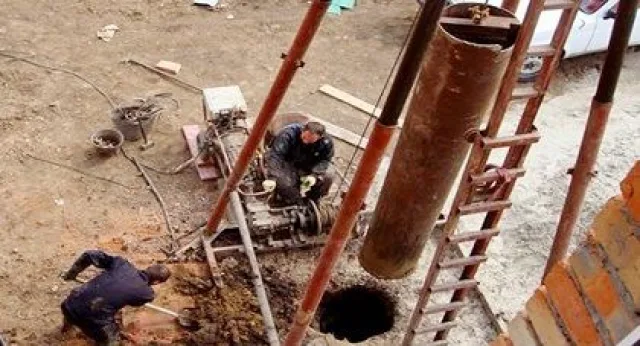

Бурение скважин ударно-канатным способом

Бурение скважин ударно-канатным способом

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

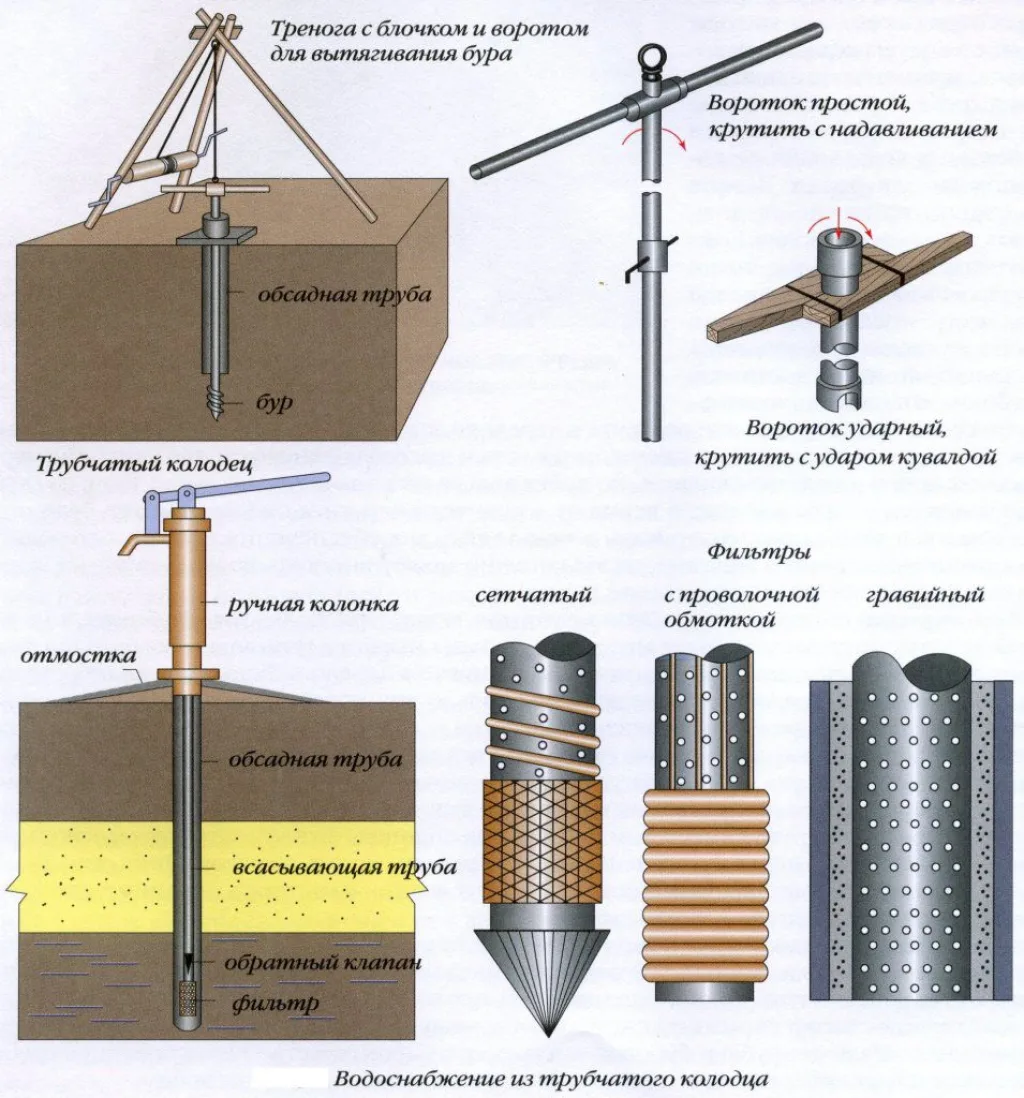

Схема бурения скважины

Схема бурения скважины

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

  • агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;
  • установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается;

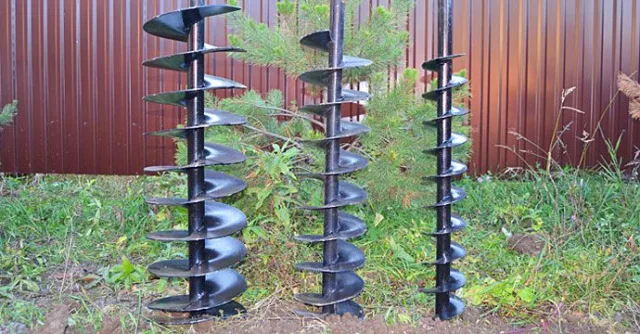

    Виды буров для шнекового способа бурения скважин

    Виды буров для шнекового способа бурения скважин

  • роторные агрегаты. Функционируют с применением принципов гидравлического бурения;

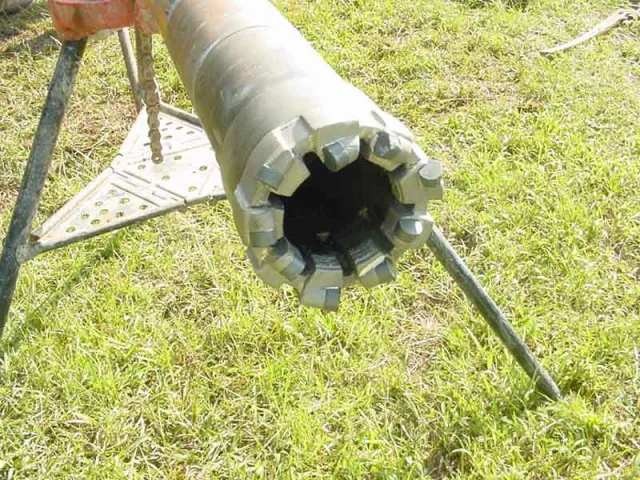

    Роторное бурение скважин

    Роторное бурение скважин

  • роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко.

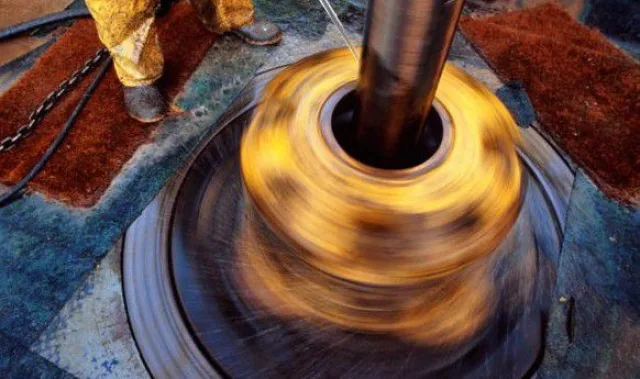

    Роторное бурение скважины

    Роторное бурение скважины

Преимущества самодельной установки

  1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
  2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
  3. Компактные размеры и сравнительно малый вес.
  4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
  5. Высокая скорость сборки и разборки.
  6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.

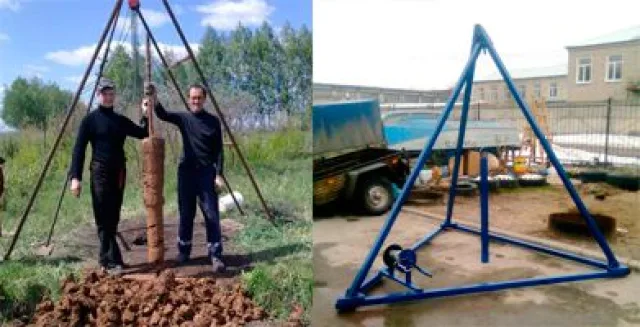

    Процесс бурения скважины

    Процесс бурения скважины

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

  • инструмент для создания внешней дюймовой резьбы;
  • болгарка;
  • разводной ключ;
  • оцинкованная труба на полдюйма, а также сгон аналогичного размера;
  • сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

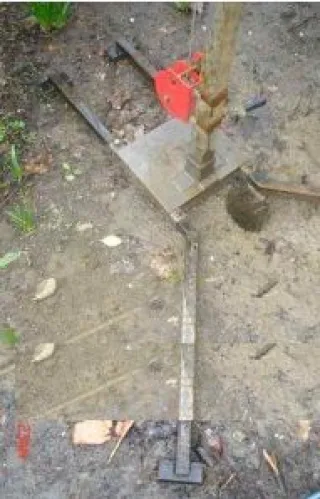

Бурильная установка своими руками

Бурильная установка своими руками

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Бурильная установка своими руками

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

Бурильная установка своими руками

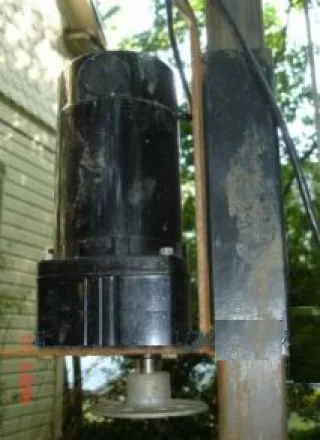

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы.

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

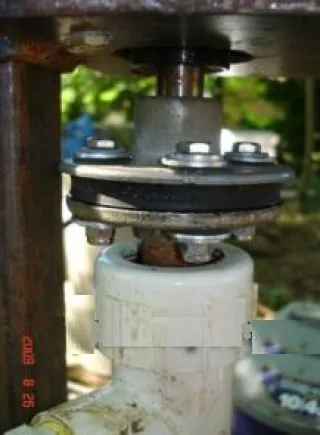

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

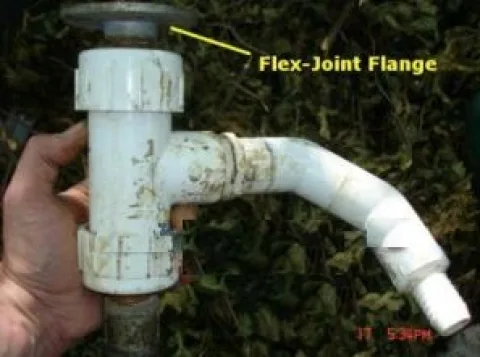

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

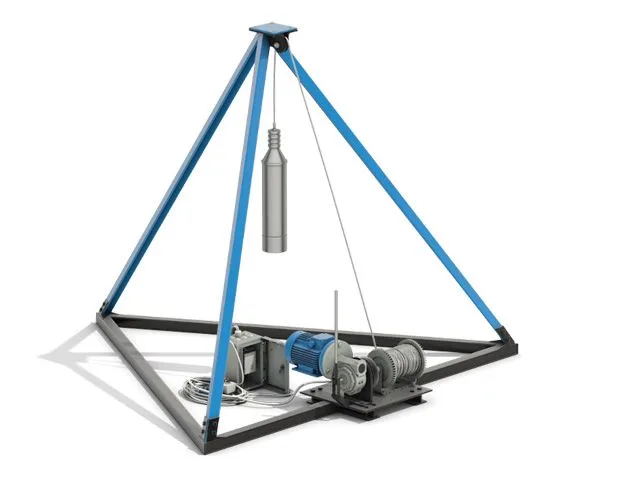

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

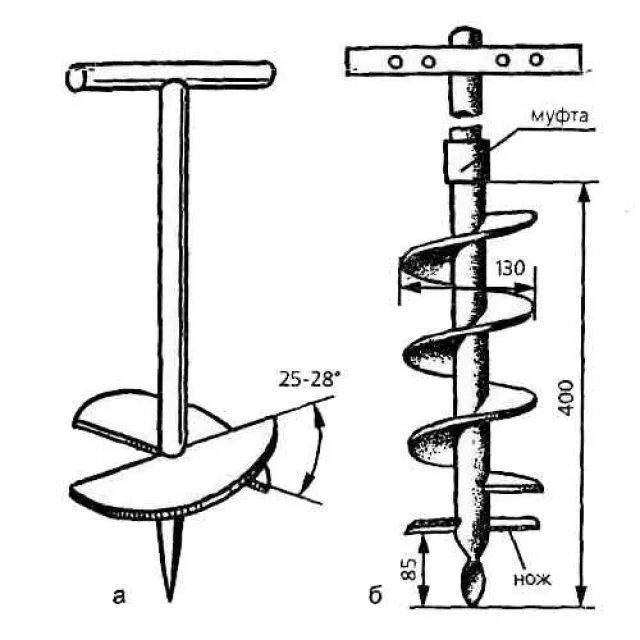

Самодельныи шнек

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

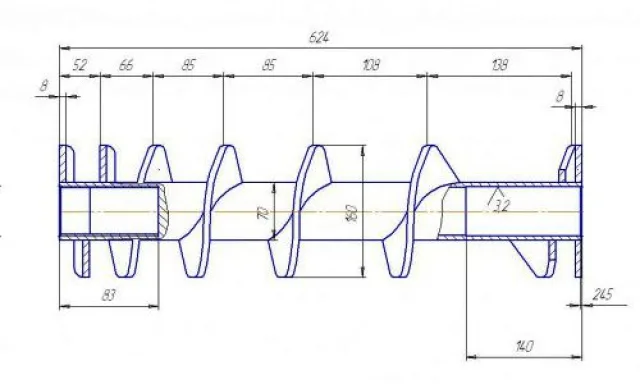

Чертеж бурового шнека

Чертеж бурового шнека

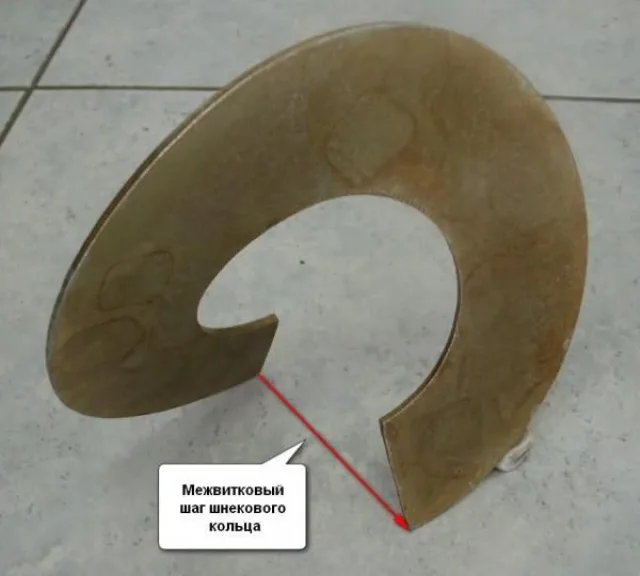

Схема межвиткового шнекового кольца

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

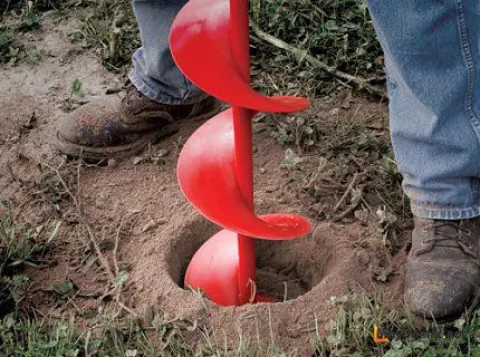

Шнековый бур

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

  • рабочий инструмент углубляется в грунт;
  • делается 3 поворота буром;
  • разрыхленный грунт извлекается и убирается.

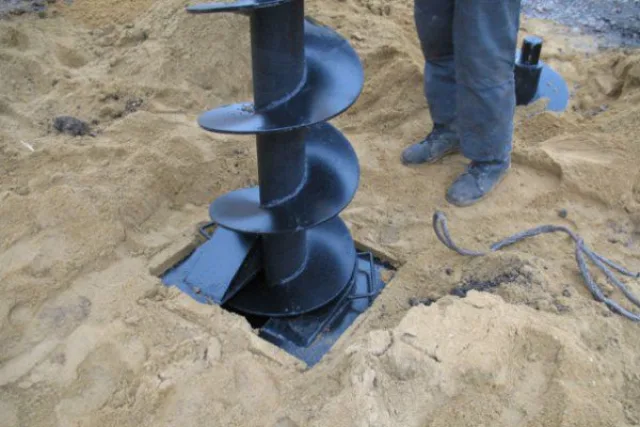

    Способ бурения скважины на воду с помощью шнека

    Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!
