В предыдущей публикации подробно рассматривался процесс выкапывания колодца на загородном участке и первичной подготовки к эксплуатации. Однако, считать его готовым источником питьевой воды еще очень рано, предстоит немало технологических операций, прежде, чем колодец действительно начнет оправдывать в полной мере свое предназначение. Понятно, что в современных условиях найдется мало охотников таскать воду для бытовых или хозяйственных нужд ведрами – это уже полный пережиток далекого прошлого. Но еще до того как провести воду из колодца в дом, необходимо решить ряд задач, направленных на обеспечение чистоты водозабора.

Как провести воду из колодца в дом

Как провести воду из колодца в дом

Сказанное в полной мере относится и загородным участкам, которые были приобретены уже с готовым колодцем. Чтобы он гарантированно стал действительно источником чистой воды, придётся провести его ревизию и выполнить, при необходимости, тот же комплекс операций по подготовке и организации бесперебойного качественного водоснабжения.

Итак, в качестве стартовых условий примем выкопанный колодец с устоявшимся достаточным дебетом, правильно уложенным донным фильтром. Чтобы вода из него поступала в дом бесперебойно, в любое время года, чистой, пригодной для питья, необходимо выполнить гидроизоляцию, утепление колодца, провести систему труб, установить насосное оборудование и систему фильтрации и доочистки.

Гидроизоляция колодца

На первый взгляд это может показаться даже парадоксальным, однако колодец обязательно требует надежной гидроизоляции. Объясняется это несколькими причинами.

  • Чтобы вода была чистой и пригодной для пищевого применения, следует полностью исключить попадание через стенки загрязненных грунтовых вод, расположенных намного ближе к поверхности земли, нежели сама водная линза колодца. В почвенных водах и верховодке всегда отмечается значительная концентрация разлагающейся органики, в том числе фекальных масс, попавших на землю и впитавшихся нефтепродуктов, грунтовых щелочей и солей, болезнетворных бактерий, химикатов сельскохозяйственного предназначения и т.п. Если не устранить возможные протечки такой влаги, то сам колодец очень скоро станет непригодным в качестве источника питьевой воды.

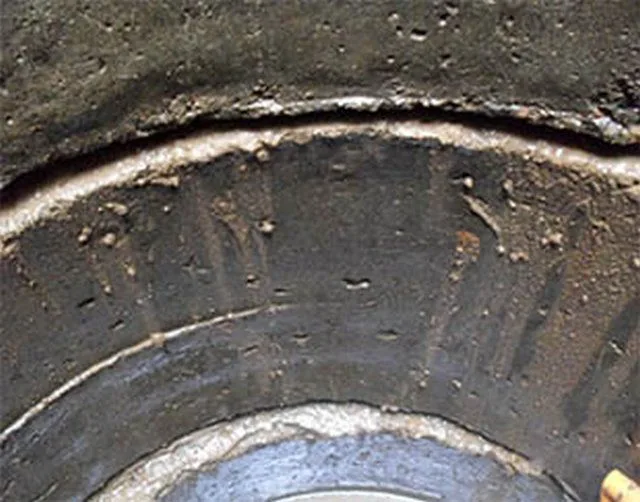

Отсутствие или непригодность гидроизоляции - причина загрязнения воды в колодце

Отсутствие или непригодность гидроизоляции — причина загрязнения воды в колодце

  • Гидроизоляции требуют и сами железобетонные стенки ствола колодца. Бетон кажется очень прочным, а между тем, он остаточно активно может разрушаться под действием почвенных солей и кислот. Появляется рыхлость материала, он начинает крошиться, теряет свои прочностные качества и в итоге – не может сдерживать проникновение грунтовых вод в шахту колодца.

Таким образом, гидроизоляционные работы будут направлены на создание защиты для поверхности самих бетонных колец и на герметизацию стыков между ними и технологических отверстий.

  • Если колодец строится новый, то самым решением будет провести гидроизоляцию колец предварительно, еще до их установки в выкопанную шахту. Это позволяет провести и наружную, и внутреннюю поверхность железобетонных деталей, что существенно поднимет их износостойкость и предотвратит малейшие протечки воды через толщу стенок.
  • Наружную гидроизоляцию можно провести обмазочным способом с последующей проклейкой рулонным материалом – рубероидом в несколько слоев. Однако кольца с таким покрытием будут неудобны в монтаже, особенно при рытье колодца закрытым способом. Лучше применить способ пропитывающей гидроизоляции. Для этого внешняя поверхность стенок колец промазывается специальным пропитывающим составом – грунтом глубокого проникновения. Он заполняет поры бетона, кристаллизуется в них и создает высокопрочную защитную структуру, которой не страшны химические компоненты грунта. Если не полениться и не поскупиться, промазав стенки таким составом дважды, то гидроизоляция будет служить столько же, сколько и сами железобетонные конструкции.
  • Если приводится в порядок старый колодец, то для внешней гидроизоляции стенок придется отбросить грунт на максимальную глубину, не менее 3 4 колец верхних колец. Вот здесь, после просушки и очистки от грязи, можно применить и обмазочную изоляцию с последующим проклеиванием стенок несколькими соями рубероида. Для первоначальной обмазки никогда не используют чистый битум – срок его «жизни» невелик, и он скоро пересохнет и потрескается. Для этого лучше использовать специальные гудронные мастики.

Внешняя гидроизоляция подразумевает еще и создание наружной подсыпки, глиняного затвора и бетонной отмостки. Однако, это, наверное, лучше сделать чуть позже, после прокладки водопроводных труб и утепления верхней части колодца.

  • Следующий важный вопрос – герметизация стыков между кольцами. В процессе сборки ствола можно между ними сразу укладывать уплотнитель – например, бентонито-каучуковый шнур «Гидроизол» или «Барьер. Он сам по себе эластичен и обеспечит хорошую обтюрацию, пляс к этому под действием влаги увеличится в объемах в несколько раз и надежно закроет все возможные полости на стыках.

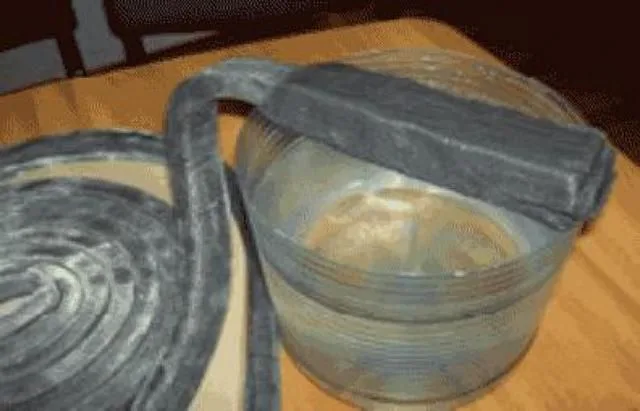

Бентонито-каучуковый шнур имеет свойство расширяться под действием влаги

Бентонито-каучуковый шнур имеет свойство расширяться под действием влаги

Если колодец старый и явно нуждается в ремонте стыков между кольцами, то их следует разделать на глубину до 30 мм под углом, и хорошенько вычистить железной щеткой. Бывает, что из щелей уже сочится вода – течь можно устранить «аквапробкой», например, AQUAFIX - цементным составом сверхбыстрого застывания при взаимодействии с водой.

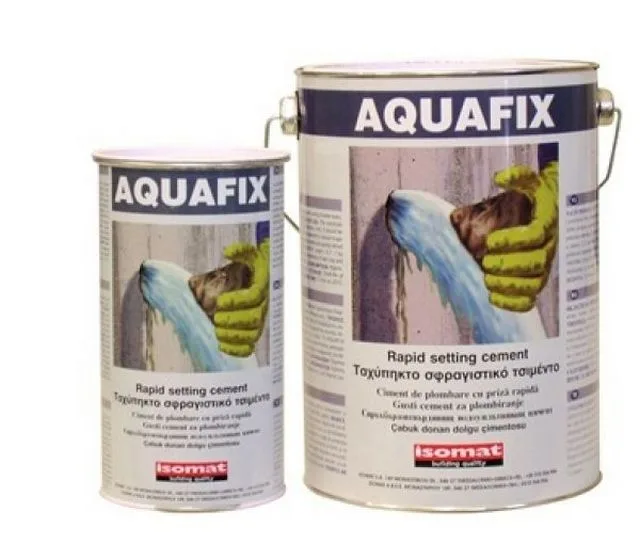

Аква-пробка для моментального устранения активных протечек

Аква-пробка для моментального устранения активных протечек

Затем образовавшиеся полости плотно заполняют ремонтным составом (для примера - MEGACRET-40), имеющим высокую адгезию даже к влажной поверхности и не дающим усадки.

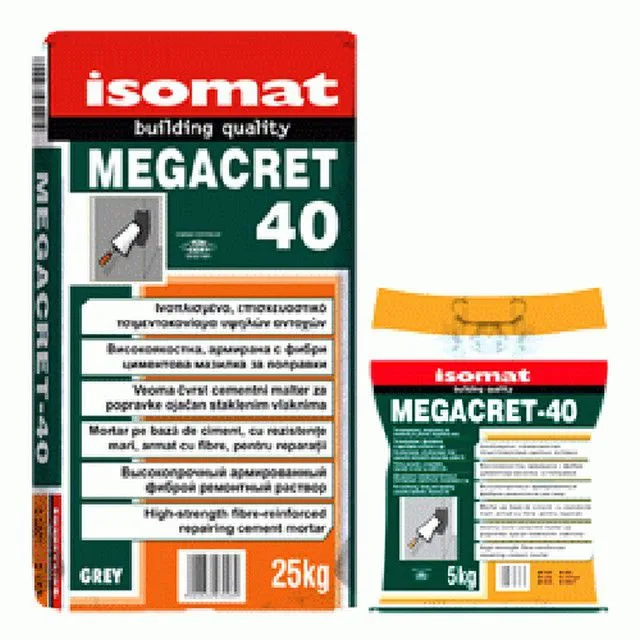

Ремонтный состав для бетонных колец

Ремонтный состав для бетонных колец

  • Таким же образом необходимо отремонтировать все обнаруженные изъяны на внутренней части ствола колодца.

После высыхания ремонтного состава можно переходить к гидроизоляции внутренних стенок колодца по всей их площади. Как уже говорилось, если колодец собирается новый, то кольца рекомендуют обработать предварительно, до их монтажа – тогда останется только привести в порядок стыки между ними.

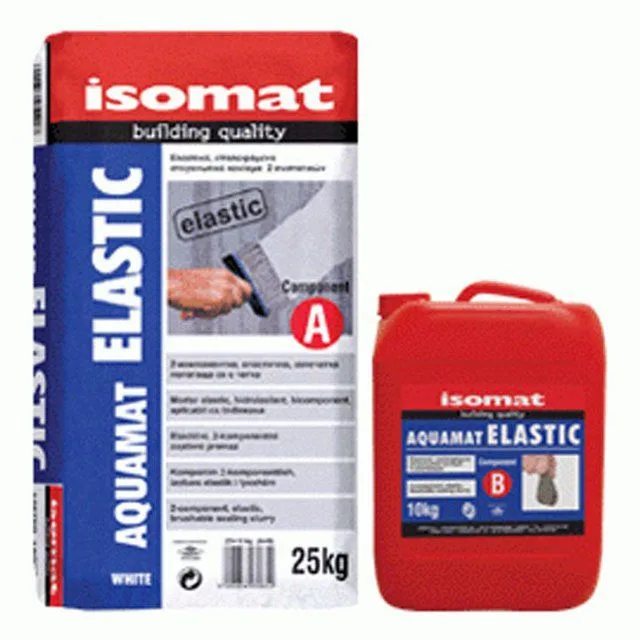

Двухкомпонентный обмазочный состав для надежной гидроизоляции стенок

Двухкомпонентный обмазочный состав для надежной гидроизоляции стенок

Лучше всего применить обмазочную изоляцию, например, AQUAMAT-ELASTIC. Этот двухкомпонентный цементно-полимерный состав абсолютно экологичен, и никак не влияет отрицательно на качество питьевой воды.

Поверхность стенок слегка смачивают водой, а состав готовят с таким расчетом, чтобы его было удобно наносить широкой кистью. После нанесения первого слоя можно дополнительно, по свежему раствору, приклеить гидроизоляционную ленту на стыках и на «слабых» участках стен. После застывания всей поверхности наносят еще один слой (стенки смачивать уже не требуется). когда и второй слой застынет (на это уйдут примерно сутки), колодец можно считать надежно гидроизолированным и изнутри.

Прокладка коммуникаций к колодцу

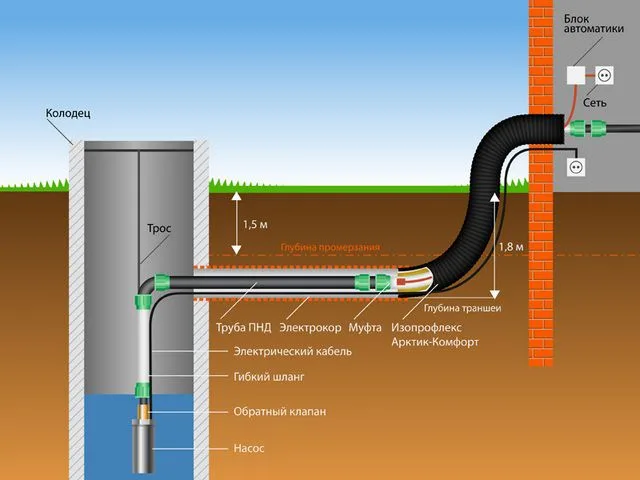

Примерная общая схема водопровода от колодца к дому

Примерная общая схема водопровода от колодца к дому

После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.

  • Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации).  Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.

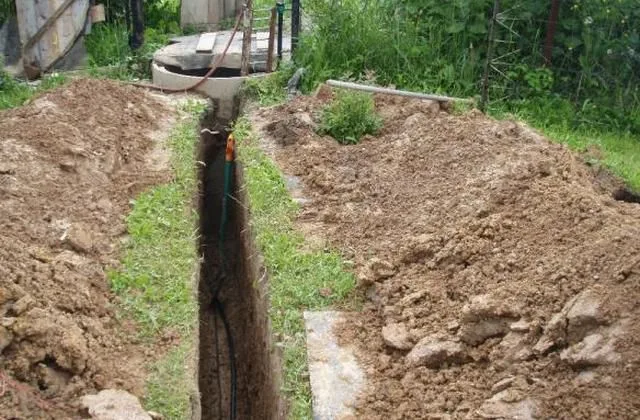

Траншея должна быть в глубину ниже уровня промерзания грунта

Траншея должна быть в глубину ниже уровня промерзания грунта

  • Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п. Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.

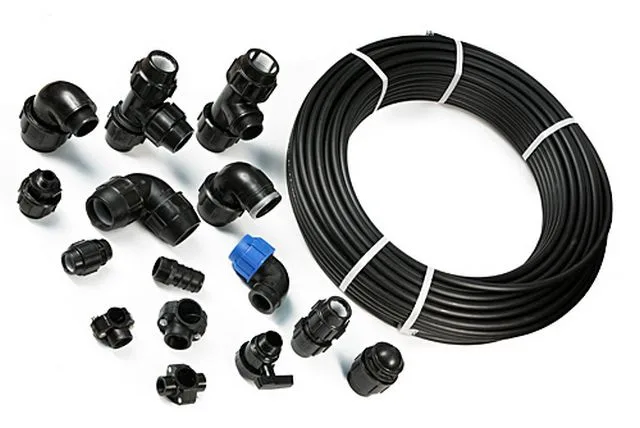

ПНД-трубы и разнообразие арматурных изделий для них

ПНД-трубы и разнообразие арматурных изделий для них

  • Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.

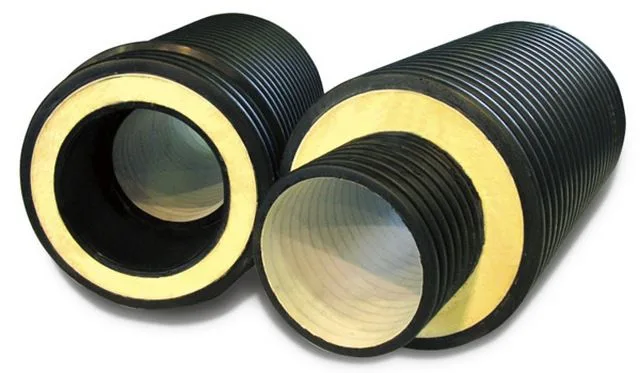

Такой утепленный канал обезопасит трубу от промерзания

Такой утепленный канал обезопасит трубу от промерзания

  • Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра, либо полимерные гофротрубы, с утеплителем или без него.

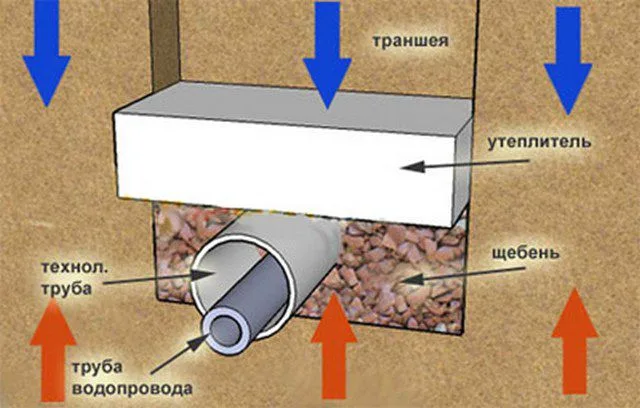

Можно для дополнительного утепления использовать блоки пенополистирола

Можно для дополнительного утепления использовать блоки пенополистирола

  • Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
  • «Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала.
  • Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод. Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.

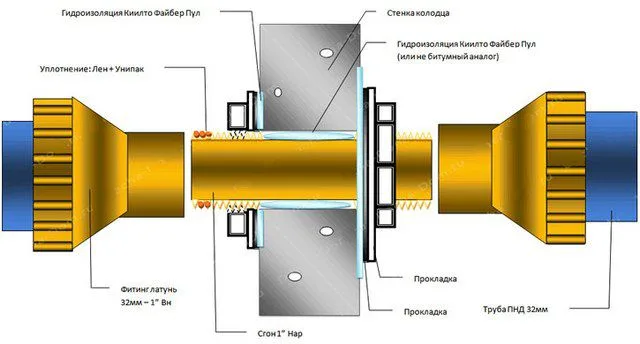

Проход трубы через стенку колодца

Проход трубы через стенку колодца

Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.

  • На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.

Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.

Видео: простота соединения ПНД-труб копрессионными фитингами

Утепление верхней части и завершение гидроизоляционных работ

  • Между стенкой колодца и выкопанной под него шахтой всегда остаётся определенный зазор. Его необходимо заполнить песчано-гравийной смесью и максимально плотно ее утрамбовать.
  • Начиная от уровня чуть ниже врезки трубы и до самого уровня поверхности почвы на кольца по внешней стороне крепятся узкие блоки термоизоляции – пенополиуретана или пенополистирола. Это предохранит от промерзания стенок зимой.  Скрепить эти панели можно любым способом, например, широкой клеящей лентой.

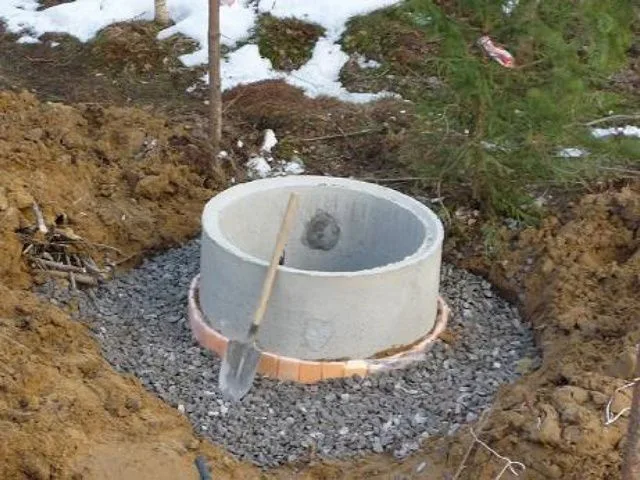

Утепленная верхняя часть колодца перед засыпкой глиняного затвора

Утепленная верхняя часть колодца перед засыпкой глиняного затвора

  • Затем это свободное пространство засыпается грунтом, песчано-гравийной смесью, так, как для примера показано на рисунке. Обязательно делается глиняный замок – утрамбованный глиняный пояс вдоль внешнего обвода колец с уклоном вниз по сторонам. Это предотвратит попадание дождевых или талых вод на внешние стенки колодца.

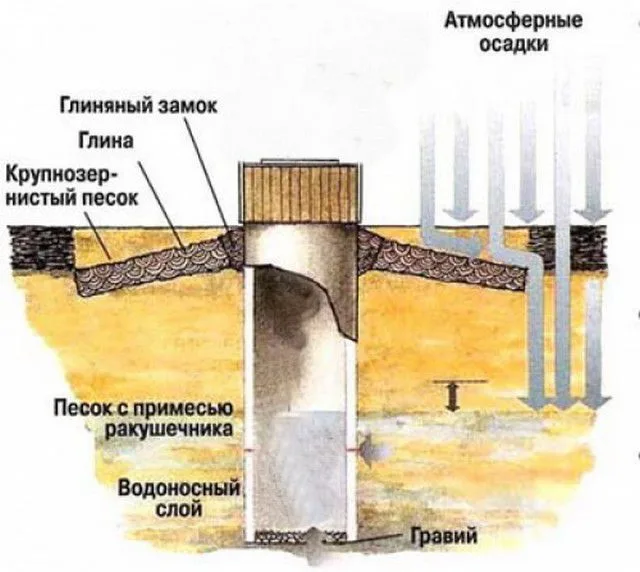

Примерная схема гравийно-песчаной отсыпки и глиняного затвора колодца

Примерная схема гравийно-песчаной отсыпки и глиняного затвора колодца

  • Желательно, этим не ограничиваться и залить вокруг выступающей части колодца еще и бетонную отмостку, которая окончательно завершит процесс гидроизоляции этого сооружения.

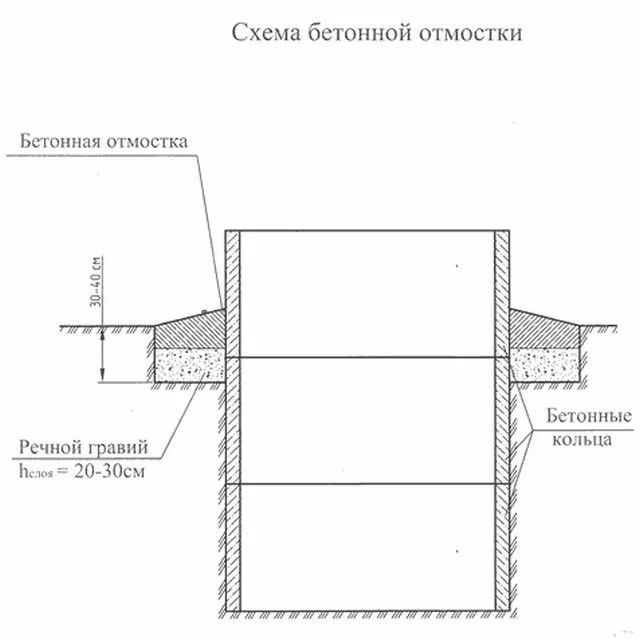

Никогда не лишней будет и бетонированная отмостка вокруг колодца

Никогда не лишней будет и бетонированная отмостка вокруг колодца

Организация системы подачи воды

Прежде всего, необходимо определиться, какой насос будет использоваться для организации подачи воды от колодца в дом.

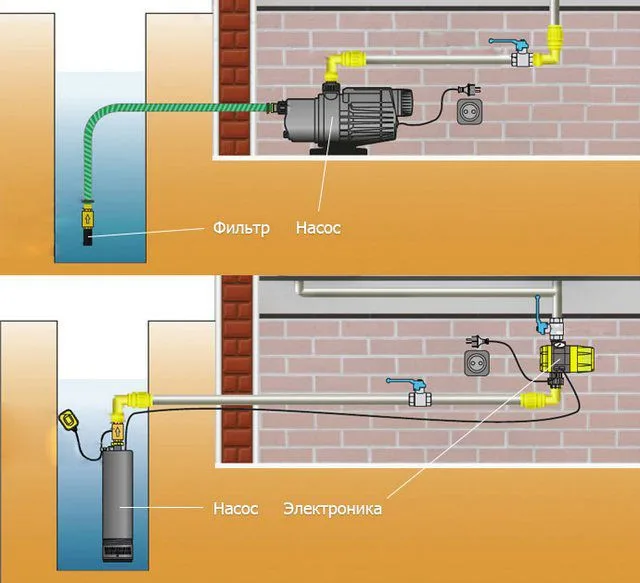

Различия в схемах водозабора с внешним или погружным насосом

Различия в схемах водозабора с внешним или погружным насосом

1. В случае, когда глубина водяного слоя не превышает 7 метров, оптимальным решением будет установка домашней насосной станции. При ее выборе обязательно обращают внимание на высоту подъема воды – техническую характеристику, которая указывается в технической документации изделия. При этом ориентируются и на вертикальные, и на горизонтальные участки водопровода. Высота создаваемого водяного столба для расчетов вертикальных участков принимается 1 : 1. Горизонтальные участки рассчитываются из пропорции 1 метр столба = 10 метров трубы.

При выборе насоса обязательно учитываются и вертикальные, и горизонтальные участки водопровода

При выборе насоса обязательно учитываются и вертикальные, и горизонтальные участки водопровода

  • Сразу собирается участок заборной трубы, с таким расчетом, чтобы он опускался примерно на середину толщи водоносного слоя, иначе он начнет черпать песок и грязь со дна. Обязательное условие – установка на него обратного клапана, так, чтобы трубопровод постоянно был наполнен водой. Попадание воздуха в насосный механизм может вызвать его перегрев и выход из строя.

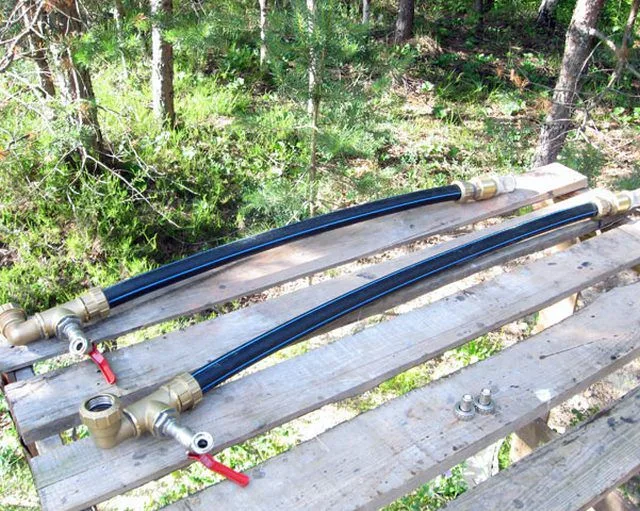

Собранные заборные участки трубопровода

Собранные заборные участки трубопровода

  • Не помешает и заборный фильтр, который не допусти попадание в трубы крупных взвесей, чем предохранит насосную станцию от преждевременного износа.
  • В качестве заборной трубы можно собрать узел (с фильтром и клапаном) из той же ПНД-32  и присоединить его к фитингу тройника на входе трубы в колодец.
  • Другой вариант – использование готовых заборных гофрированных труб, которые конструктивно уже оснащены обратным клапаном.

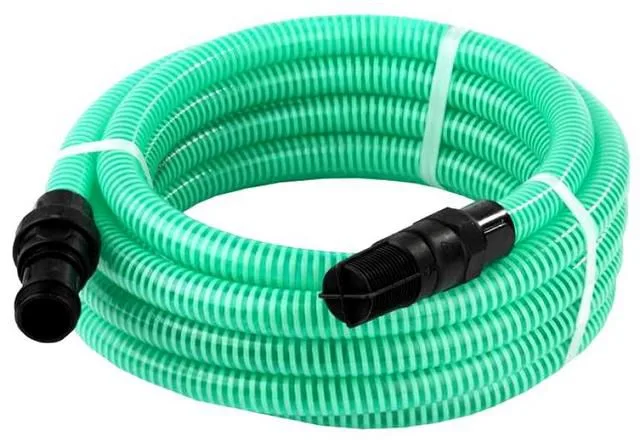

Гофрированная труба для водозабора

Гофрированная труба для водозабора

  • Для лучшей устойчивости конструкции трубу можно зафиксировать к стенкам колодца хомутами (клипсами).

Недостатки подобной схемы – высокая шумность насосной станции, для которой потребуется отдельное помещение в доме (например, в подвале). Кроме того, возникают определенные сложности с организацией контроля уровня воды в колодце – придется часто визуально проверять его, чтобы не допустить засасывания воздуха в трубы.

Видео: установка домашней насосной станции

2. При глубине колодца 8 и более метров ничего не остается, как устанавливать погружной насос. Монтажных забот с ним несколько больше.

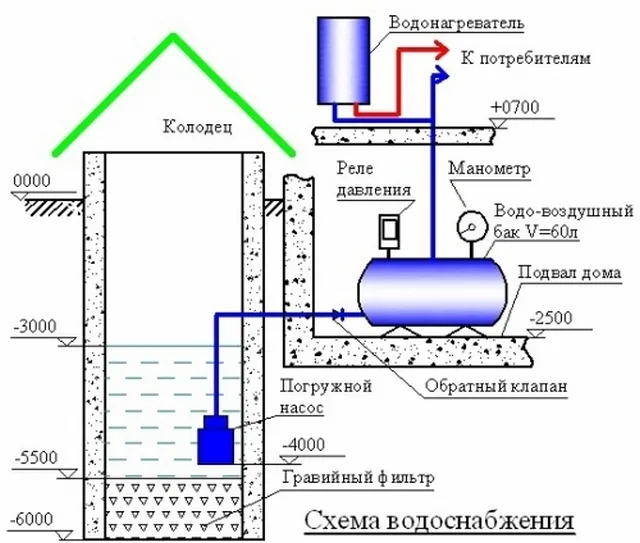

Примерная схема водоснабжения с использованием погружного насоса

Примерная схема водоснабжения с использованием погружного насоса

  • Во-первых, необходимо сразу предусматривать прокладку электрического кабеля к колодцу. Нередко ее размещают в том же канале, что и водопроводную трубу.
  • Во-вторых, потребуется закрепление насоса на надежном металлическом тросе.

Однако, в целом преимуществ у подобной схемы немало:

  • Создаваемый напор водяного столба у погружных насосов всегда неизмеримо больше.
  • Отсутствие шума от работающего насоса – в доме не потребуется отдельное помещение.
  • Современные модели погружных насосов оснащены и фильтром предварительной очистки, и обратным клапаном, и, что самое главное, поплавковой системой автоматического отслеживания уровня воды в колодце. При критическом снижении уровня насос просто перестанет выкачивать воду.

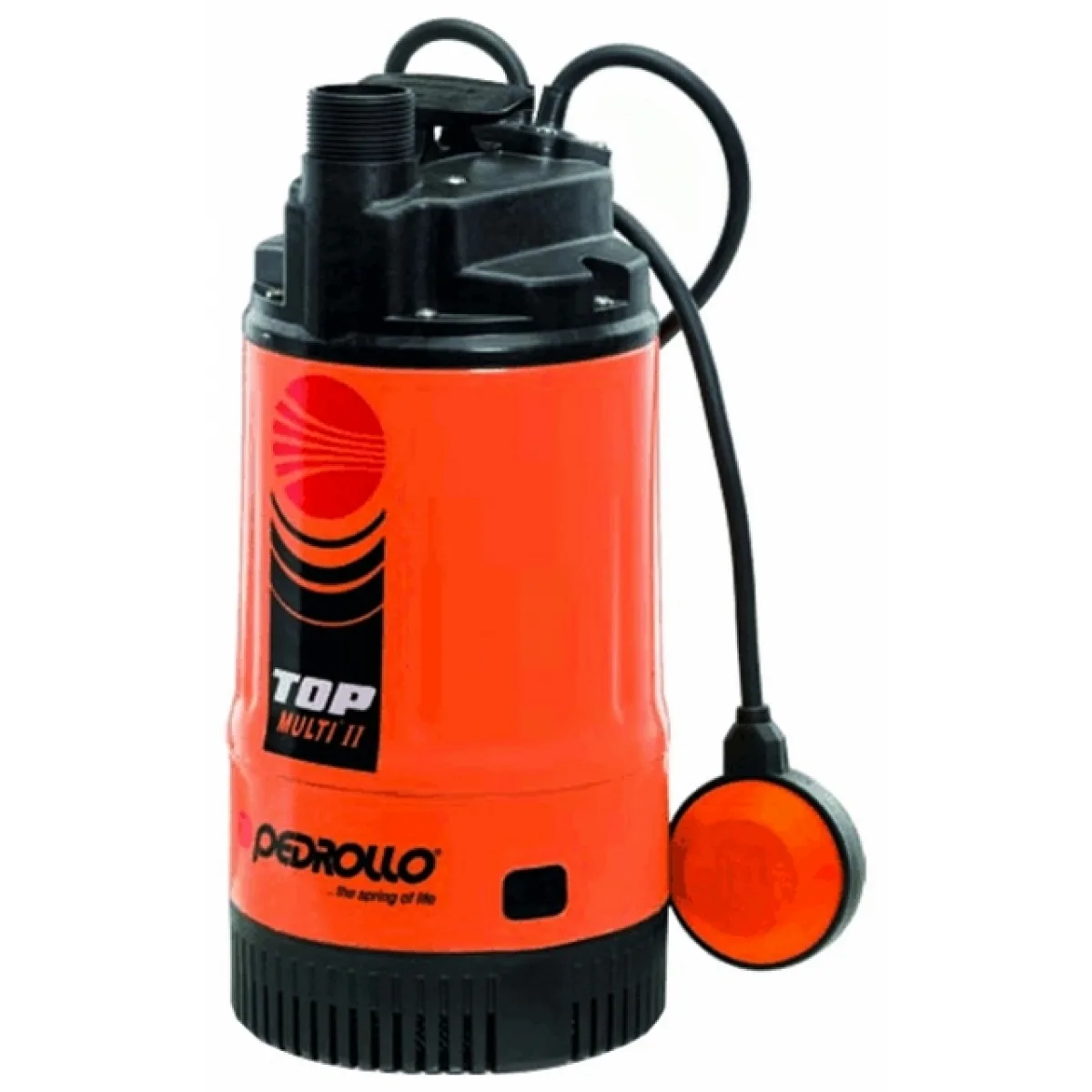

Современные погружные насосы оснащены автоматической системой контроля уровня воды

Современные погружные насосы оснащены автоматической системой контроля уровня воды

  • Как правило, погружные насосы существенно дешевле стационарных насосных станций.

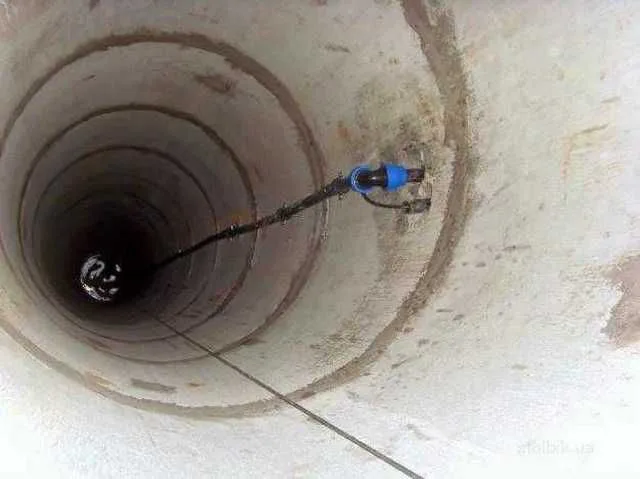

Погружной насос опущен в колодец и зафиксирован на тросе

Погружной насос опущен в колодец и зафиксирован на тросе

Насос опускают на тросе на требуемую глубину, соединяют гофрированной трубой или гибким шлангом с тройником на входе водопроводной трубы в колодец. Обычно к этому участку трубы хомутами прихватывается и кабель питания насоса – так будет легче опускать весь насосный узел без риска запутать кабель и шланг.

Что монтируется в доме

Технология прокладки внутренних водопроводных коммуникаций в доме требует подробного рассмотрения в отдельных публикациях, поэтому здесь будут приведены лишь несколько рекомендаций.

Вода из любого вешнего источника в обязательном порядке должна подвергаться фильтрованию и соответствующей доочистке. Состав системы такой водоподготовки может существенно различаться в каждом конкретном случае – все зависит от результатов лабораторного анализа воды.

  • Самая простая схема подачи воды потребителям в доме – установка накопительного бака в верхней точке системы, откуда вода поступает самотеком к точкам разбора.

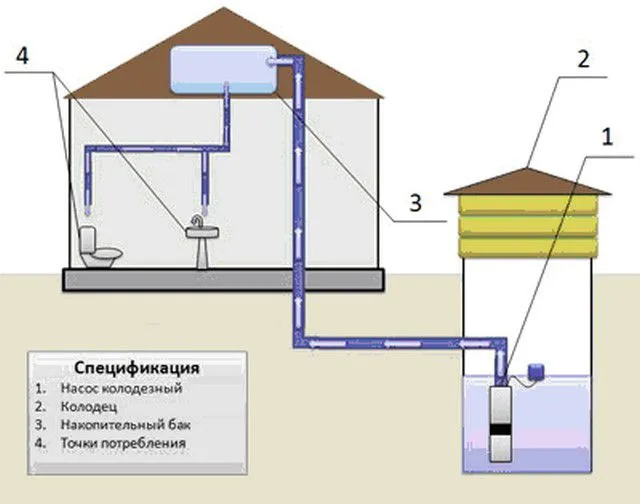

Простая, но несовершенная система с общим накопительным баком

Простая, но несовершенная система с общим накопительным баком

Эта схема крайне несовершенная, может применяться, пожалуй, лишь в дачных домиках, куда владельцы приезжает время от времени на непродолжительный срок. В этом варианте необходимо следить за уровнем воды в накопительной емкости, а создаваемый напор не будет отличаться ровностью, что влечет проблемы, например, при попытке установки водоподогревателей или иной бытовой техники.

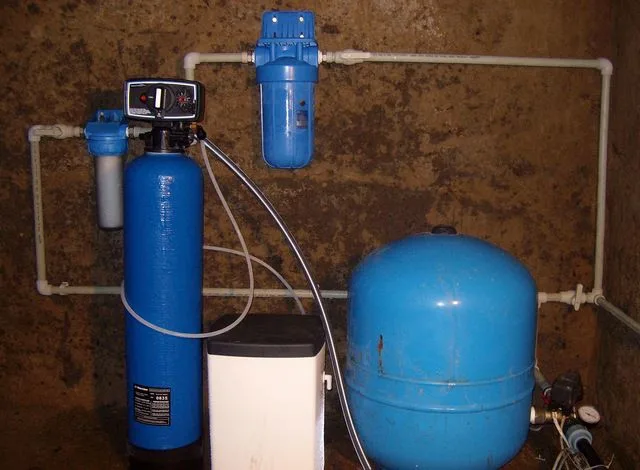

Мембранный гидроаккумулятор и система доочистки воды

Мембранный гидроаккумулятор и система доочистки воды

  • Оптимальным видится решение этой проблемы установкой специального мембранного гидроаккумулятора (ресивера) определенной ёмкости (от 50 до 100 литров). Насос наполняет его до определенного давления внутри, после чего срабатывает барометрический датчик, отключающий электропитание. Таким образом, в домашней водопроводной системе всегда поддерживается ровный установленный напор воды. Как только давление в ресивере снижается до определенной отметки, автоматика включает насос, который пополняет водный запас.

Подобные ресиверы всегда входят в комплект домашних стационарных насосных станций, являясь частью их общей конструкции.

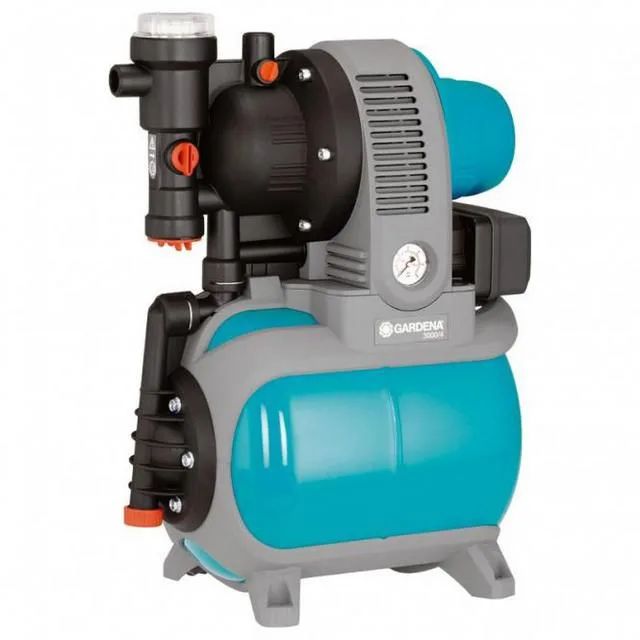

Гидравлический ресивер является конструктивным узлом насосной домашней станции

Гидравлический ресивер является конструктивным узлом насосной домашней станции

Для погружных насосов ресивер придется покупать и устанавливать самостоятельно, причем место его монтажа на входе в общую систему может быть выбрано произвольно – после системы фильтрации и до врезки в  распределительный водопроводный коллектор.

Видео: сборка насосной группы для погружного насоса

Итак, ничего не выполнимого при организации водоснабжения загородного дома из колодца нет. Безусловно, самым сложным этапом является само выкапывание колодца и его оборудование, а систему водопровода, при наличии определенных навыков в сантехнических работах, вполне можно спроектировать и проложить самостоятельно.
