Монтаж пропиленовых труб своими руками


Монтаж пропиленовых труб своими руками

В последнее время пластиковые трубы, к которым относятся и полипропиленовые (ПП), постепенно вытеснили традиционные металлические не только в системах водоснабжения, но и в отоплении. Не последнюю роль во всевозрастающей популярности играет простота установки – достаточно легко выполнить монтаж полипропиленовых труб своими руками даже при отсутствии специальных навыков и знаний.

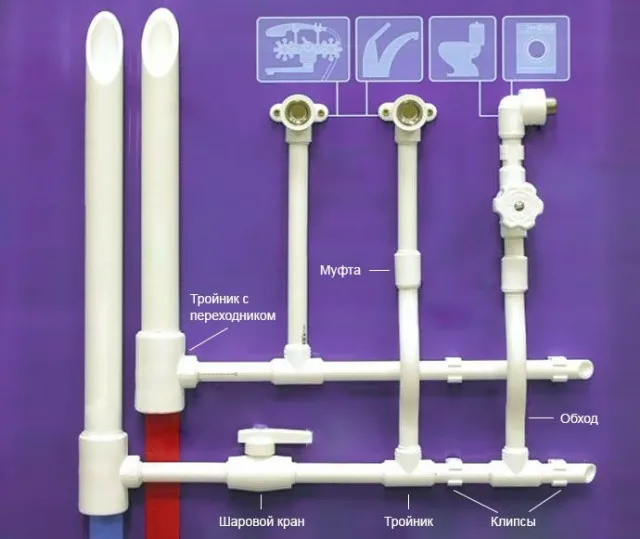

Монтаж пропиленовых труб своими руками

Монтаж пропиленовых труб своими руками

Положительные качества ПП труб

Подобные трубы обладают такими преимуществами:

  • длительным эксплуатационным сроком (минимум 25 лет);
  • большим выбором соединительных фитингов и прочих комплектующих;
  • отсутствием конденсата и разного рода отложений на поверхности;
  • невосприимчивостью к агрессивному воздействию внешней среды;

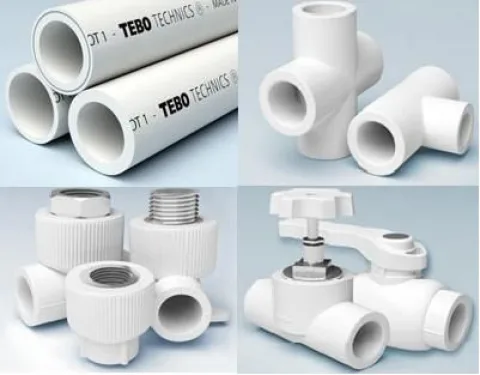

    ПП трубы и фитинги

    ПП трубы и фитинги

  • низким уровнем шума;
  • прочностью;
  • небольшим весом;
  • устойчивостью к коррозии;
  • простотой монтажных работ.

Внимание! В большинстве случаев предельно допустимая температура рабочей жидкости составляет 90ᵒС (сюда относятся изделия «двадцатой» и «двадцать первой» марок). При подаче холодной воды, где температура зачастую не превышает 20ᵒС, используются трубы с «одиннадцатой» по «шестнадцатую» марку.

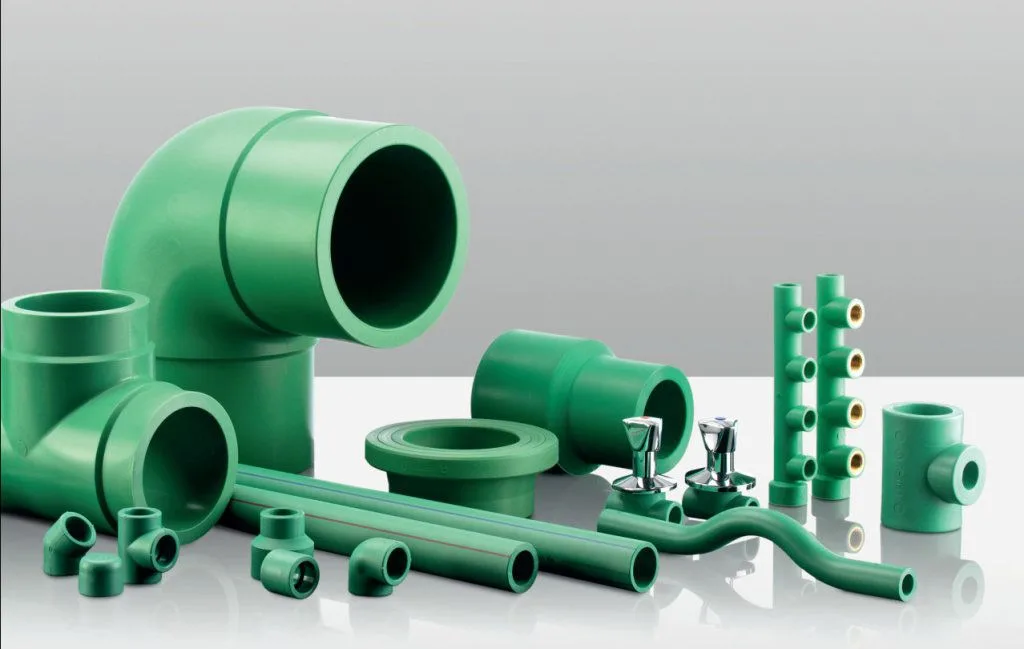

Полипропиленовые трубы

Полипропиленовые трубы

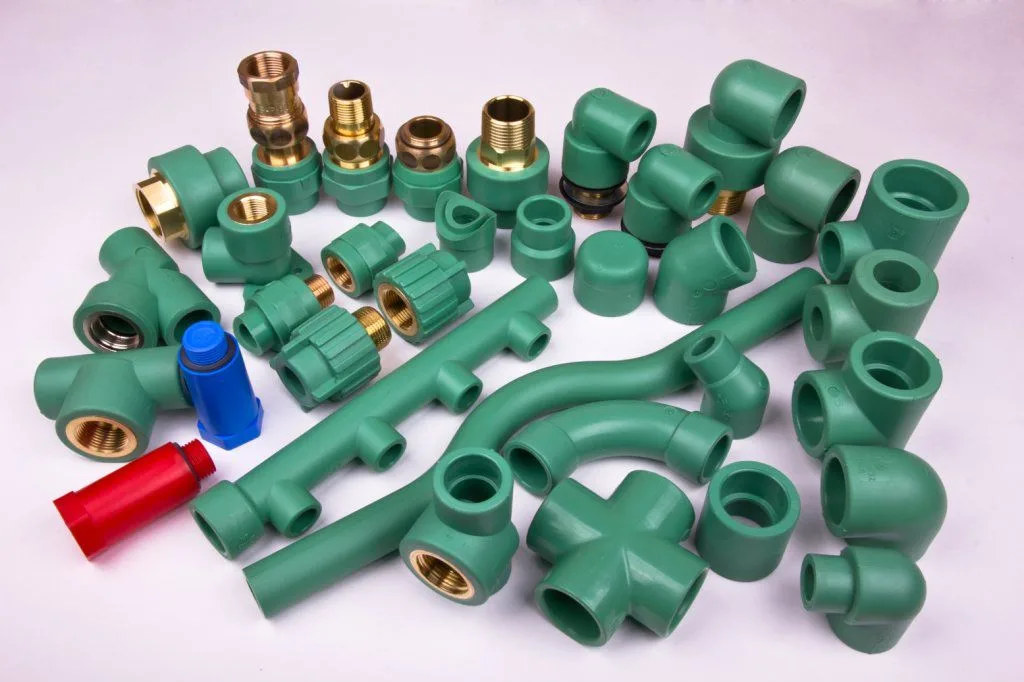

Полипропиленовые фитинги

Полипропиленовые фитинги

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

  • неразъемными;
  • разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

  1. Все полипропиленовые детали должны быть защищены от огня.
  2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.

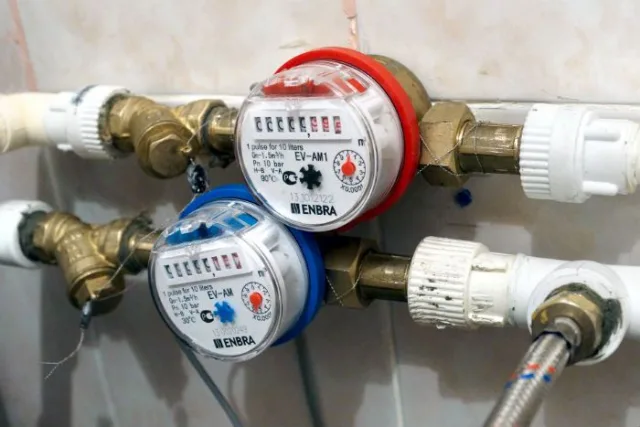

    Водомер

    Водомер

  3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
  4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
  5. Для поворотов используются специальные угольники, недопустим перегиб труб.
  6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

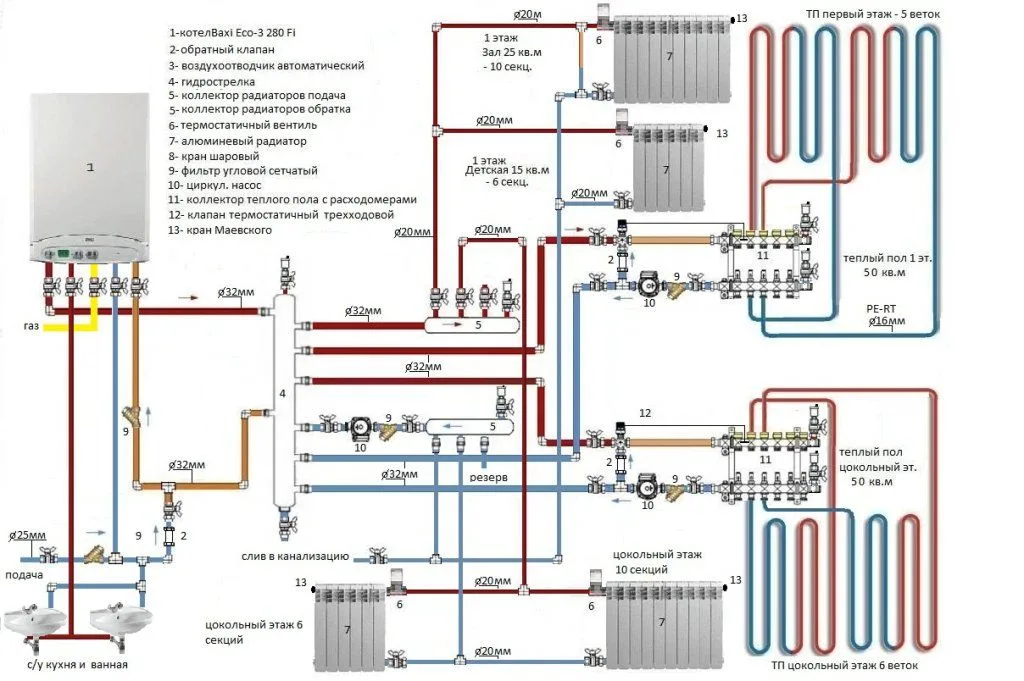

Разводка отопления

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

  • муфты;
  • переходники;
  • крепежи;
  • уголки;
  • отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

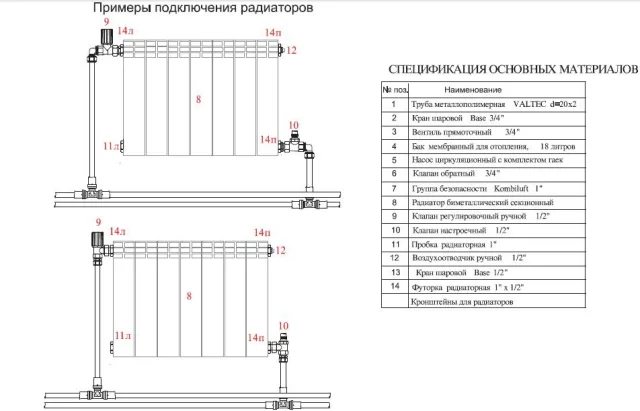

Схема системы отопления

Схема системы отопления

Внимание! Не менее важным моментом при проектировании является и возможное термальное расширение полипропилена – это также следует учитывать.

Водопроводная разводка

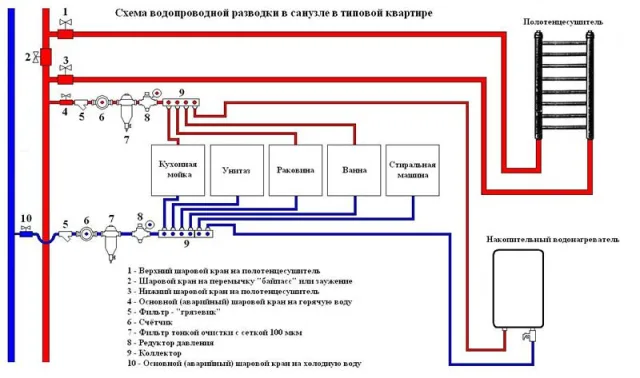

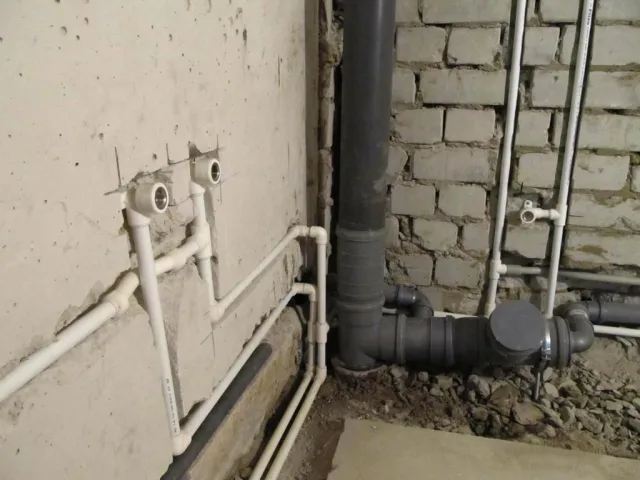

Pазводка водопроводных труб в санузле

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

  • последовательного типа (самый бюджетный и простой в выполнении вариант);
  • коллекторного типа (при подаче воды применяется коллектор);
  • с проходными розетками (мало популярен).

Этап второй. Сварка полипропиленовых труб

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

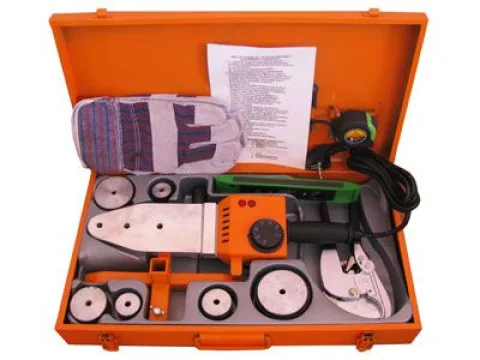

Сварочный аппарат

Сварочный аппарат

Внимание! До того как приступить к работе на аппарат надеваются гильзы (насадки) нужного диаметра. Далее с помощью терморегулятора задается соответствующая температура (порядка 260-265ᵒС), после чего прибор разогревается (о времени разогрева можно узнать из инструкции производителя).

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

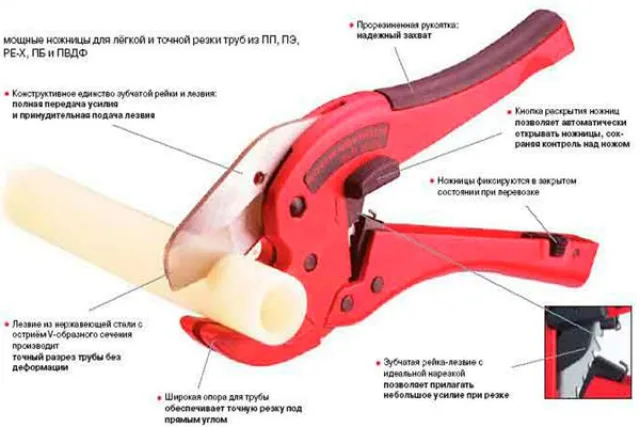

Ножницы для резки полипропиленовых труб

Ножницы для резки полипропиленовых труб

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

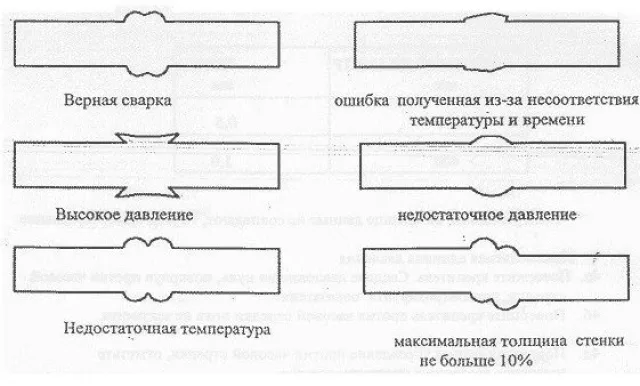

Ошибки при сварке полипропиленовых труб встык

Ошибки при сварке полипропиленовых труб встык

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Внимание! В случае плохой насадки (или наоборот – чересчур свободной) одного из элементов тот сразу же отбраковывается.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

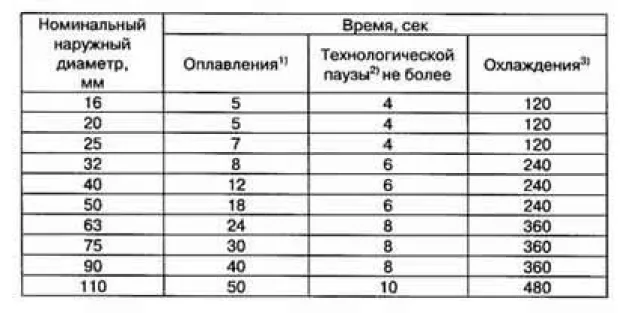

Таблица технологической паузы

Таблица технологической паузы

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

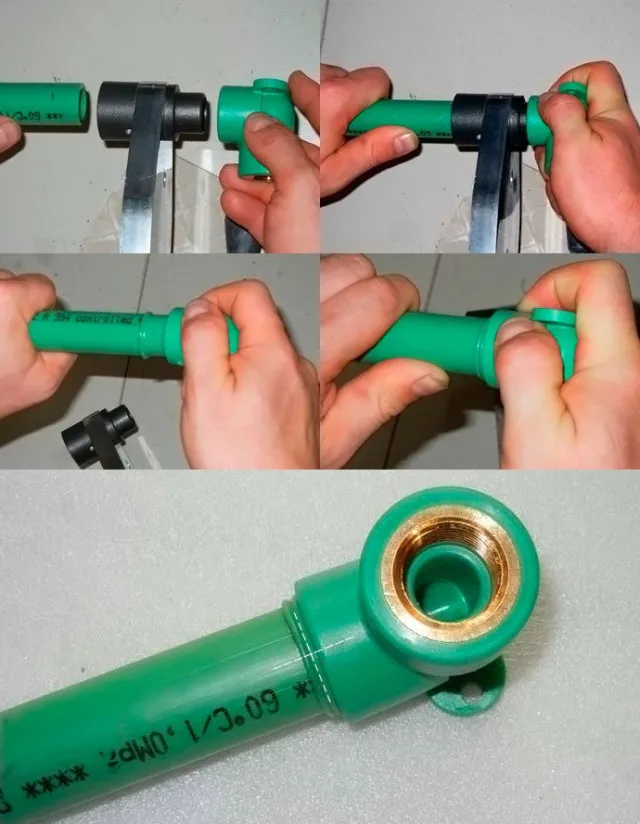

Процесс сварки полипропиленовых труб

Процесс сварки полипропиленовых труб

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

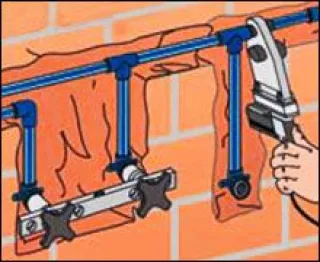

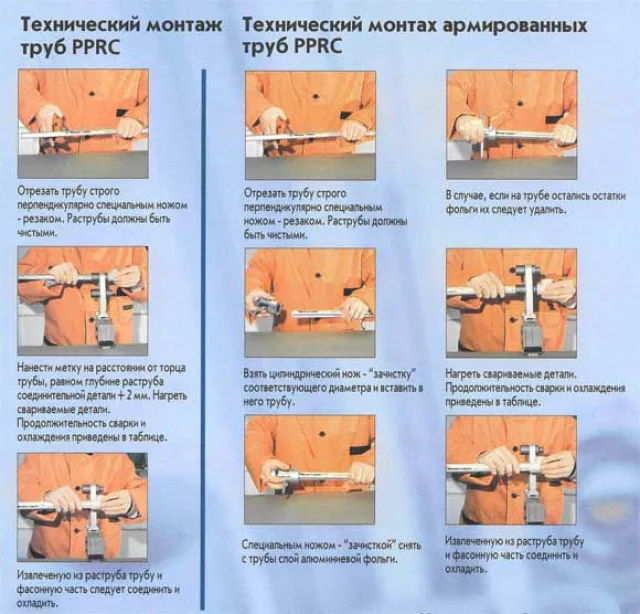

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Внимание! Последовательность сборки определяется заранее.

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Видео – Сварка ПП труб

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

  • термальную пасту для компьютеров;
  • утюг старой модели;
  • болт, шайбу к нему;
  • электрическую дрель;
  • гильзу (насадку) нужного диаметра.

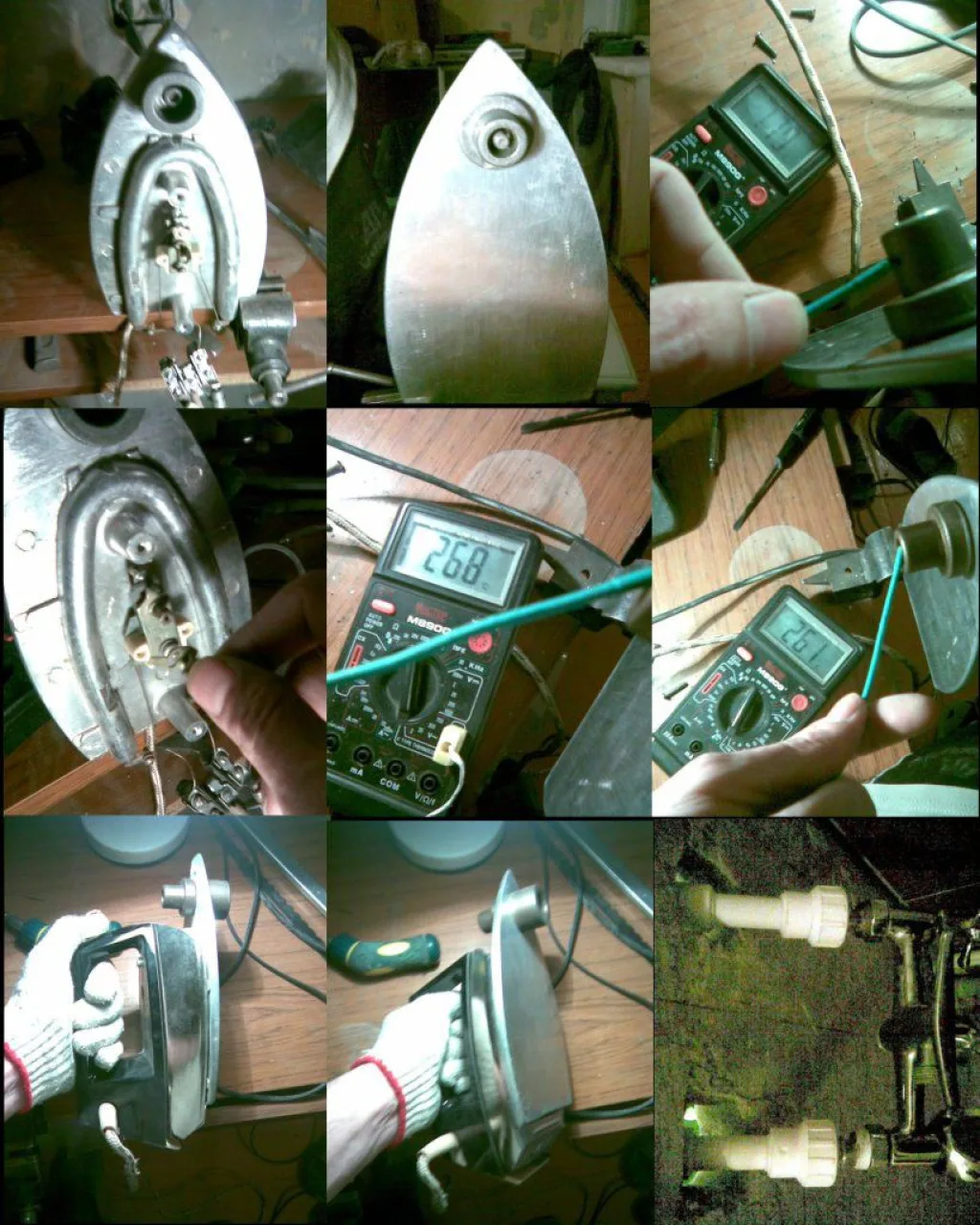

    Паяльник для ПП труб из старого утюга

    Паяльник для ПП труб из старого утюга

Последовательность действий должна быть следующей.

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Этап третий. Монтаж трубопровода

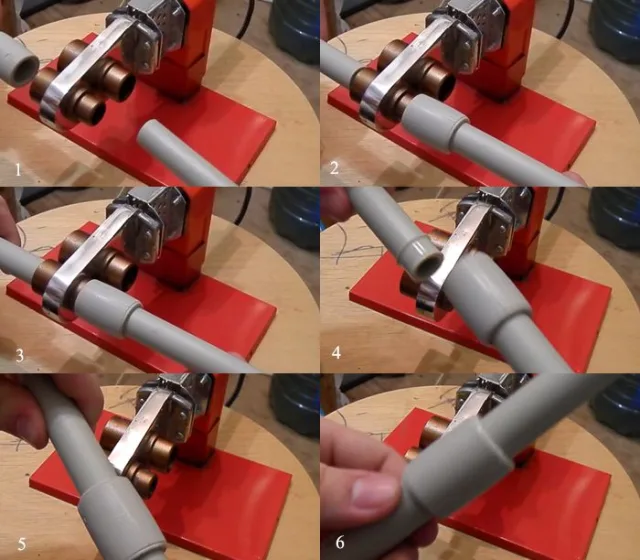

Пайка полипропиленовых труб по шагам

Пайка полипропиленовых труб по шагам

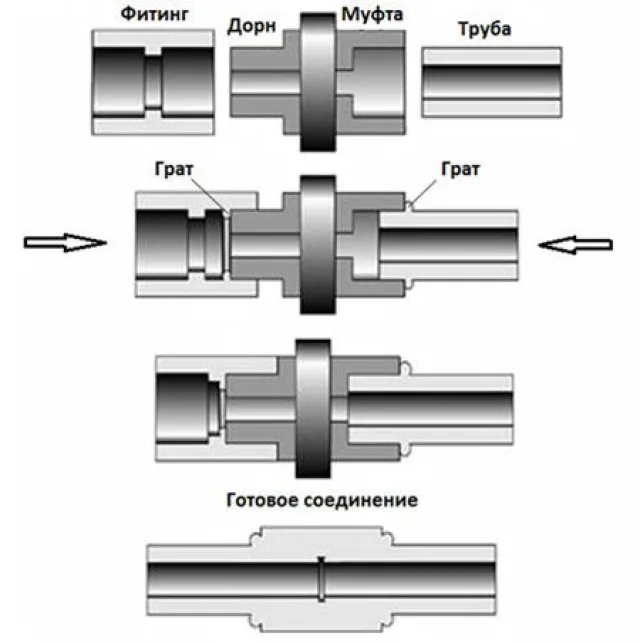

Сварка полипропиленовых труб враструб

Сварка полипропиленовых труб враструб

При прокладке магистрали понадобятся:

  • трубы;
  • тройники;
  • шаровые краны;
  • заглушки;
  • переходники;
  • отводы;
  • муфты;
  • разъемные соединительные элементы;
  • резьбовые фитинги;
  • пластиковые хомуты.

В первую очередь проводится монтаж основных элементов системы (сантехники, радиаторов, котлов и проч.), после чего в соответствии с составленным проектом размечается будущая магистраль. Элементы трубопровода соединяются между собой с помощью муфт.

Внимание! Труднодоступные участки системы собираются по отдельности.

Если речь идет об отоплении или горячем водоснабжении, то учитывается термальное расширение. Для компенсации последнего желательно использовать подвижные соединения. При монтаже закрытого трубопровода вначале штробируются стены (в соответствующих местах проделывается канавка шириной в два диаметра трубы).

Заполнение трубопровода жидкостью допустимо лишь по истечении одного часа с окончания монтажа. Гидравлическое испытание можно проводить только через сутки.

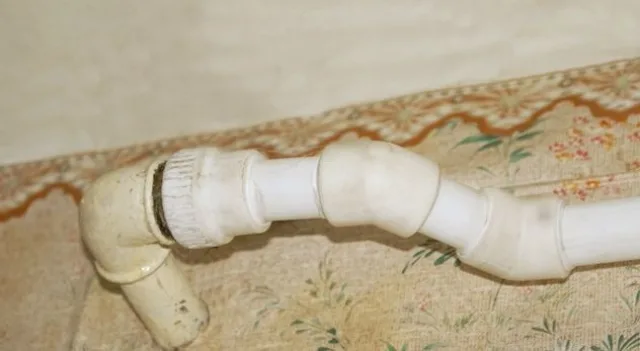

Результат работы

Результат работы

Результат работы

Результат работы

Результат работы

Результат работы

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.

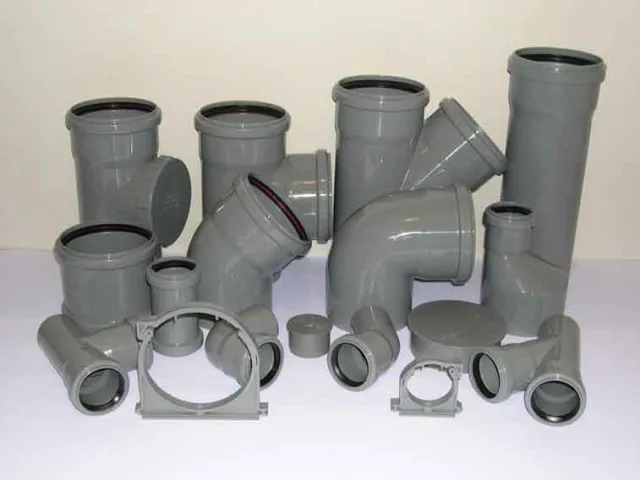

Трубы из полипропилена

Трубы из полипропилена

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

  1. Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
  2. Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
  3. Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
  4. Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
  5. Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

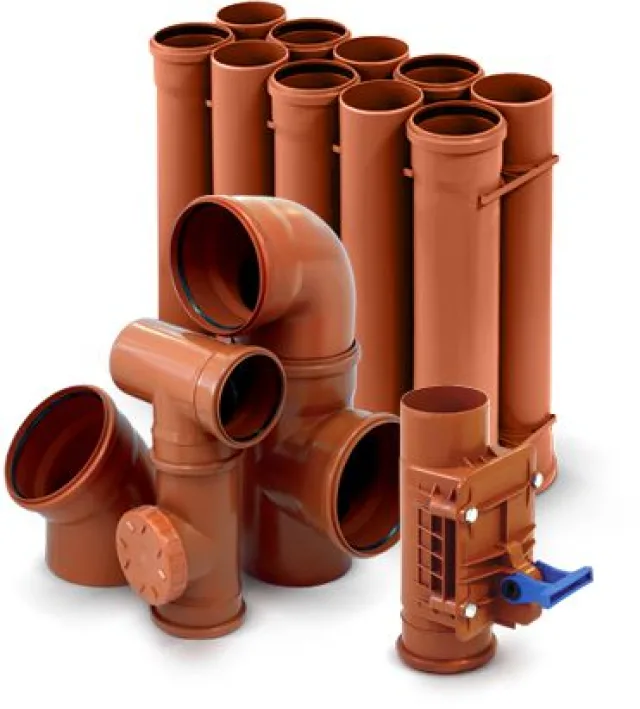

Трубы канализационные наружные

Трубы канализационные наружные

Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

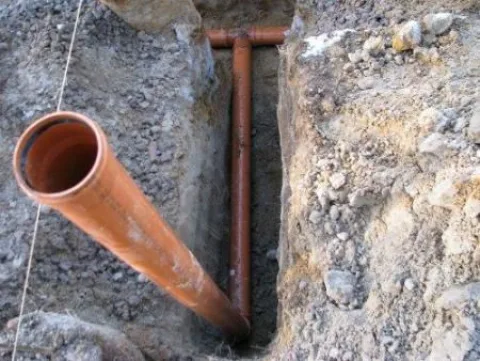

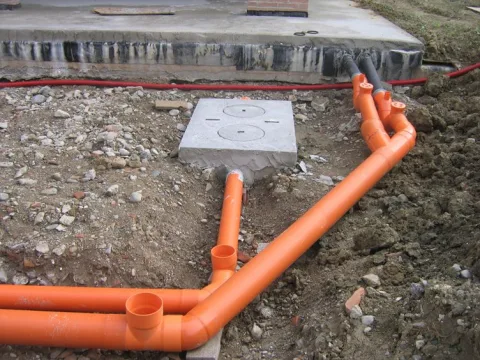

Прокладка канализационных труб

Прокладка канализационных труб

Прокладка канализационных труб

Прокладка канализационных труб

Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Прокладка наружной канализации

Прокладка наружной канализации

Шаг четвертый. Прокладывается трубопровод. Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться.

Внимание! Швы не нуждаются в герметизации, т. к. в ПП трубах наружного применения уже имеются резиновые уплотнители.

Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

  • авто- и Ж/Д дорог;
  • трубопроводов в подвалы;
  • магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.
