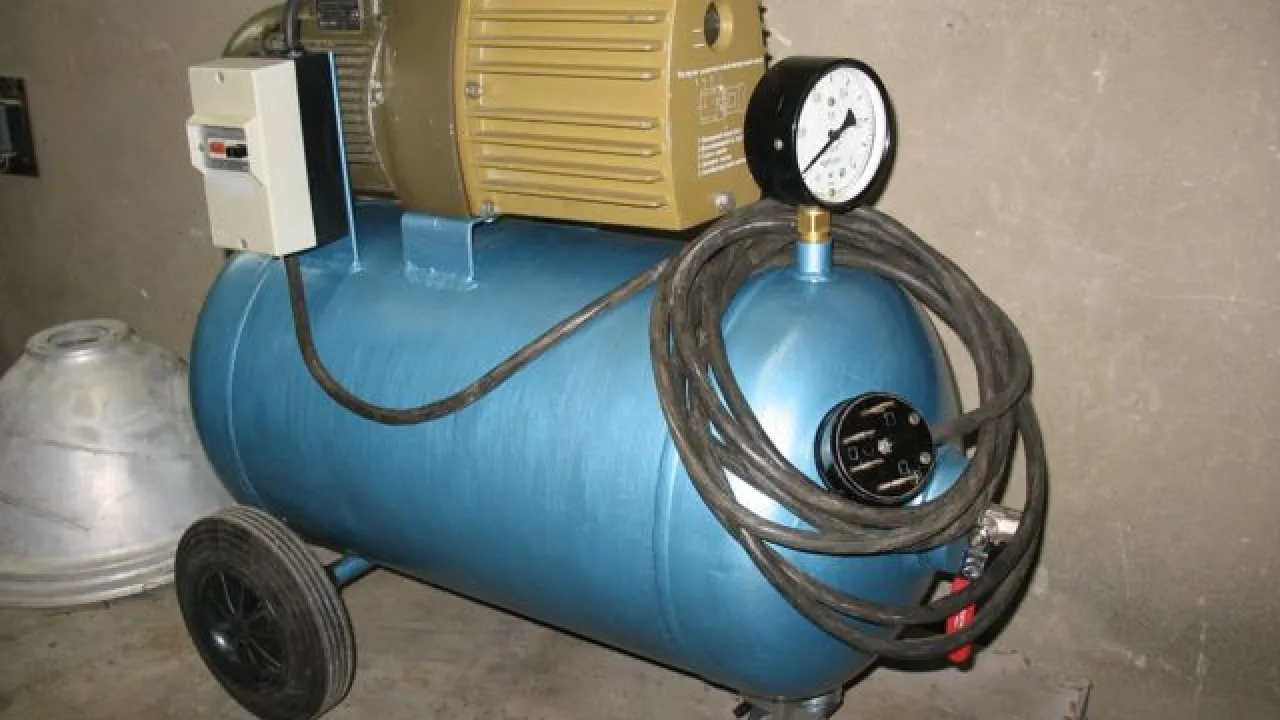

Вакуумный насос своими руками


Вакуумный насос своими руками

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

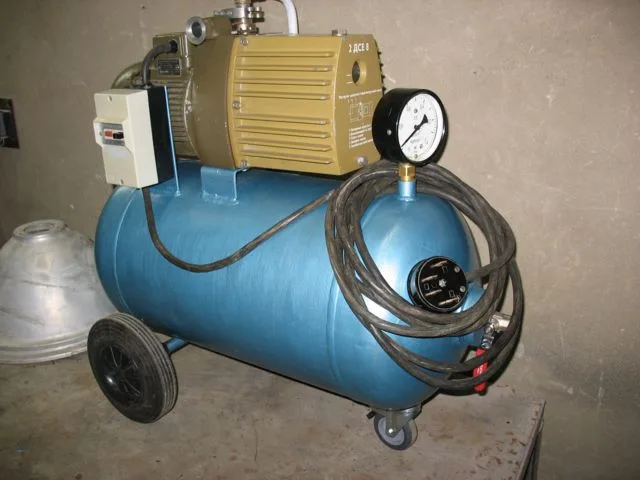

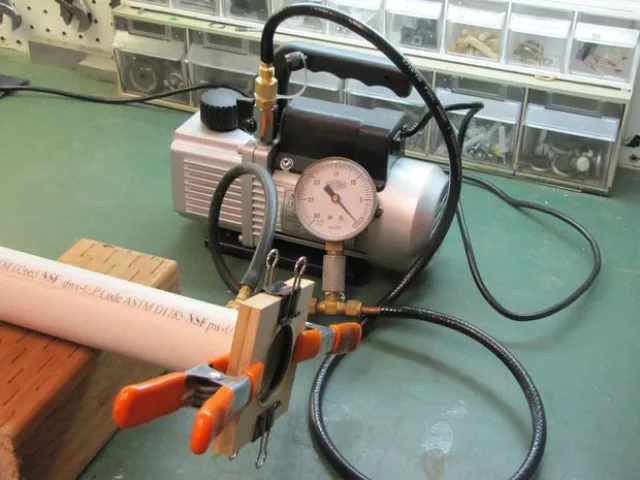

Вакуумный насос

Вакуумный насос

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Вакуумный насос

Вакуумный насос

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Модифицирование автомобильного насоса

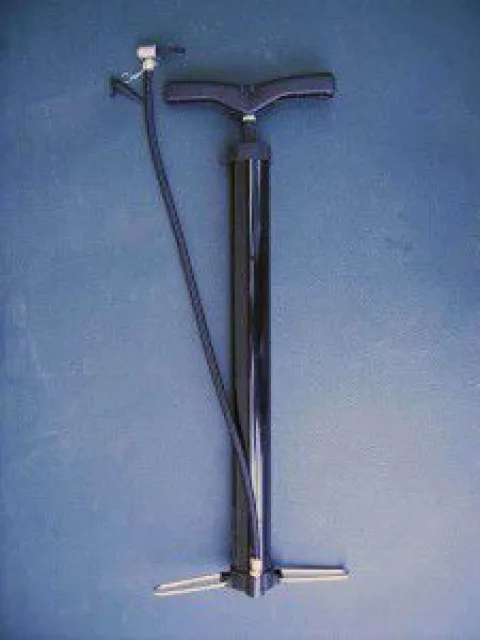

Насос

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

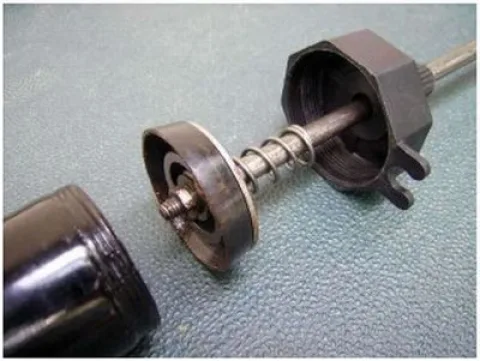

Разборка ручного автомобильного насоса

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

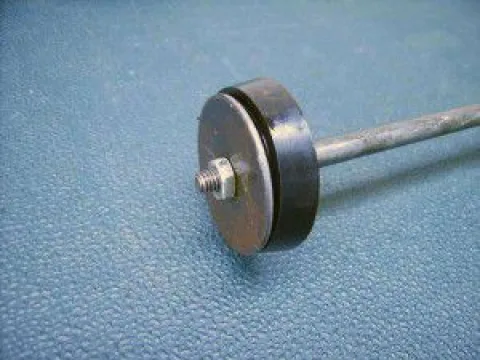

Разворачиваем манжету

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

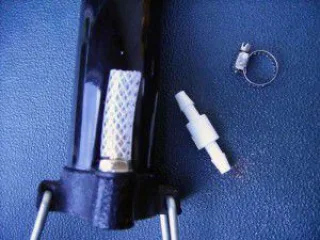

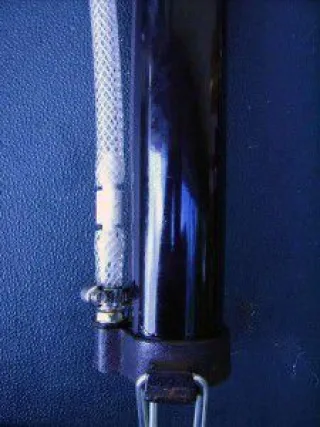

Собираем насос

Собираем насос

Собираем насос

Собираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Водокольцевой насос

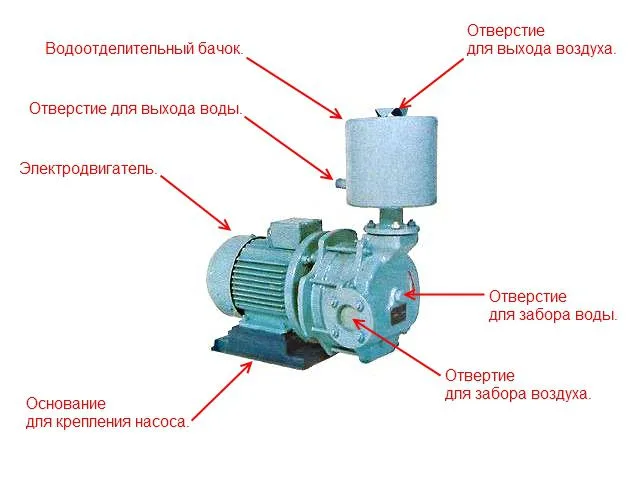

Устройство вакуумного водокольцевого насоса

Устройство вакуумного водокольцевого насоса

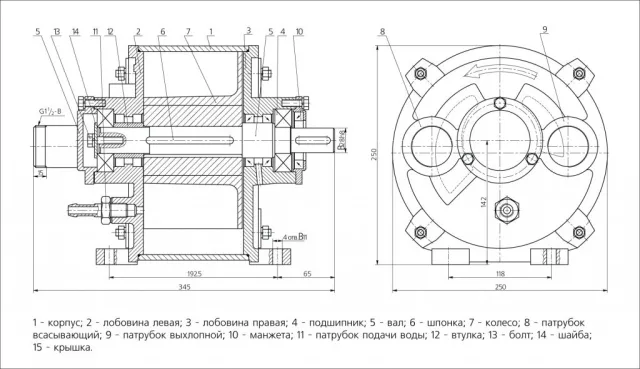

Вакуумный водокольцевой насос

Вакуумный водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

  • необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
  • необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
  • необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

Деталь вакуумного насоса

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

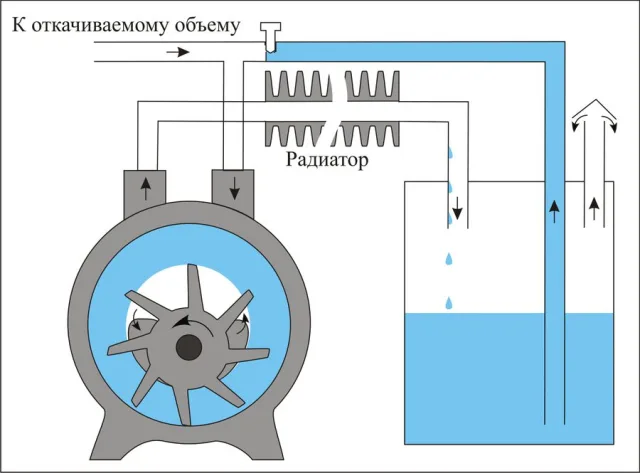

Водокольцевой

Водокольцевой

Модифицирование аквариумного компрессора

Компрессор

Компрессор

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

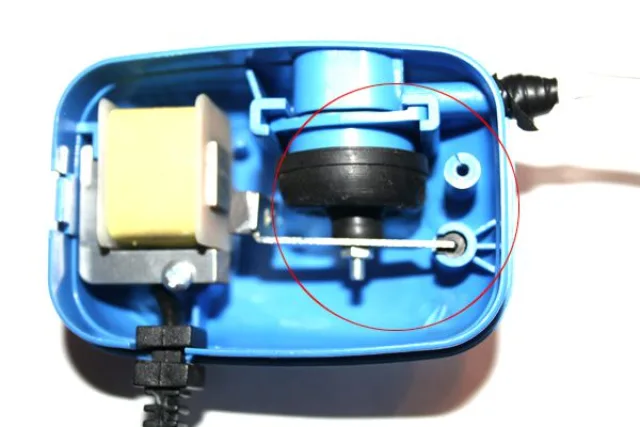

Разберите компрессор

Разберите компрессор

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

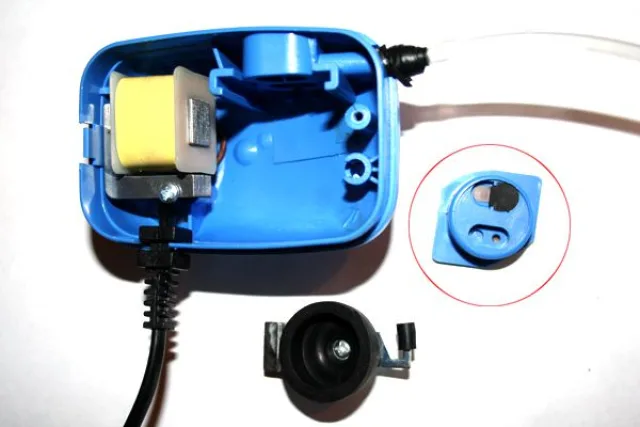

Часть для модернизации отмечена красным

Часть для модернизации отмечена красным

Четвертый шаг. Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

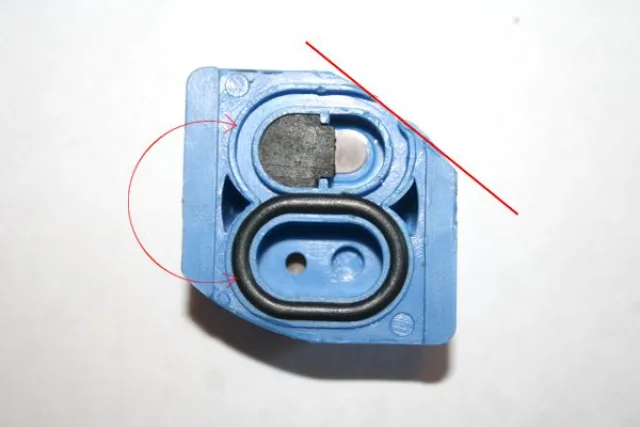

Меняем клапаны местами

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

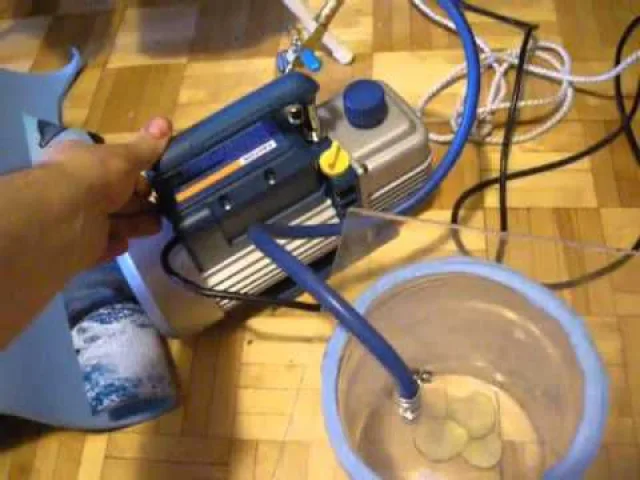

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

  • ядро насоса;
  • тройник;
  • сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

  • вы открываете кран;
  • в систему поступает вода;
  • в шланге создается разрежение;
  • вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Удачной работы!
