Калькулятор расчета емкости рабочего и пускового конденсаторов

При подключении асинхронного электродвигателя в однофазную сеть 220/230 В необходимо обеспечить сдвиг фаз на обмотках статора, чтобы сделать имитацию вращающегося магнитного поля (ВМП), которое заставляет вращаться вал ротора двигателя при подключению его в «родные» трехфазные сети переменного тока. Известная многим, кто знаком с электротехникой, способность конденсатора давать электрическому току «фору» на π/2=90° по сравнению с напряжением, оказывает хорошую услугу, так как это создает необходимый момент, заставляющий вращаться ротор в уже «не родных» сетях.

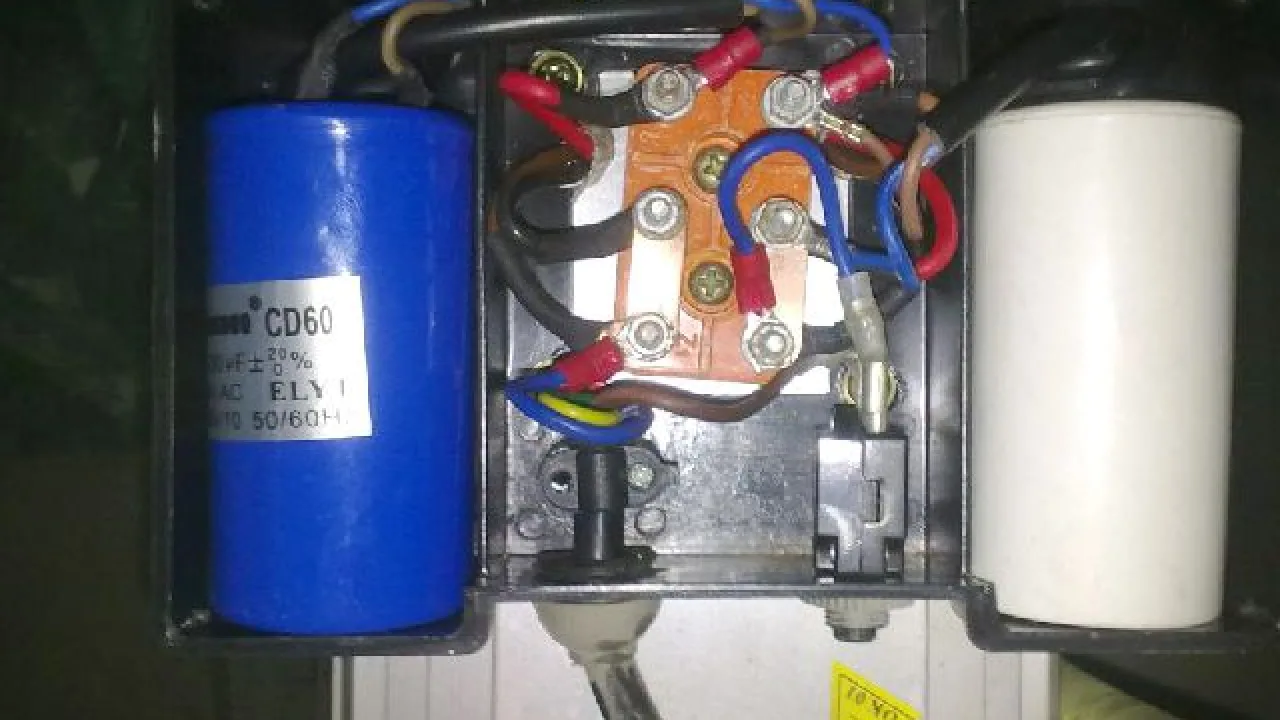

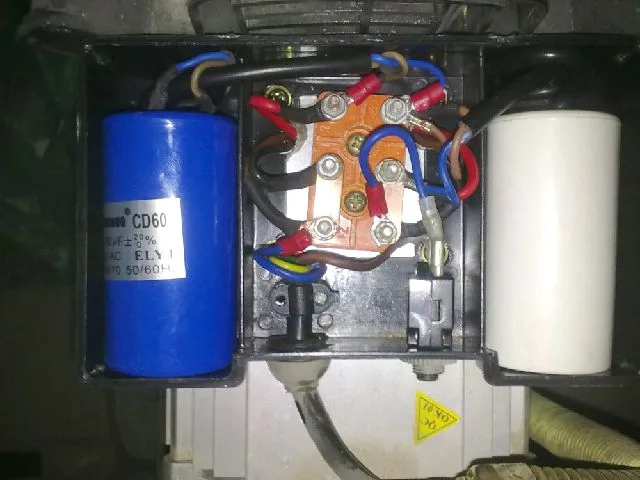

Калькулятор расчета рабочего и пускового конденсаторов
Калькулятор расчета рабочего и пускового конденсаторов

Но конденсатор для этих целей необходимо подбирать, причем нужно делать с высокой точностью. Именно поэтому читателям нашего портала предоставляется в абсолютное безвозмездное пользование калькулятор расчета емкости рабочего и пускового конденсатора. После калькулятора будут даны необходимые разъяснения по всем его пунктам.

Калькулятор расчета емкости рабочего и пускового конденсаторов

Перейти к расчётам
9
Последовательно введите или выберите исходные данные и нажмите кнопку «Рассчитать емкость рабочего и пускового конденсаторов». Все исходные данные в большинстве случаев можно найти на табличке («шильдике») двигателя
Выберите способ соединения обмоток статора электродвигателя (на табличке указываются возможные способы подключения)
P - мощность электродвигателя
Введите мощность электродвигателя в ваттах (ее могут указывать на табличке в киловаттах). В приведенном снизу примере P=0.75 kW=750 Ватт
3
U - напряжение сети, В
Выберите напряжение сети. Допустимые напряжения указываются на табличке. Оно должно соответствовать способу подключения.
45
Коэффициент мощности, cosϕ
Введите значение коэффициента мощности (cosϕ), который указан на табличке
6
КПД электродвигателя, η
Введите КПД электродвигателя, указанный на табличке. Если он указан в процентах, то значение надо разделить на 100. Если КПД не указан, то он принимается η=0,75
7

Для расчета использовались следующие зависимости:

Способ подключения обмоток и схема подключения рабочего и пускового конденсаторовФормула
Подключение «Звездой»Емкость рабочего конденсатора – Ср
00021Cр=2800*I/U; I=P/(√3*U*η*cosϕ); Cр=2800*P/(/(√3*U²*η*cosϕ).
Подключение «Треугольником»Емкость рабочего конденсатора - Cp
00011Cр=4800*P/(/(√3*U²*η*cosϕ).
Емкость пускового конденсатора при любом способе подключения Cп=2,5*Cр
Расшифровка обозначений в формулах: Cр – емкость рабочего конденсатора в микрофарадах (мкф); Cп – емкость пускового конденсатора в мкф; I – ток в амперах (А); U – напряжение сети в вольтах (В); η – КПД двигателя, выраженный в процентах, деленных на 100; cosϕ – коэффициент мощности.

Полученные из калькулятора данные можно использовать для подбора конденсаторов, но именно таких номиналов, как будет рассчитано, их вряд ли можно будет найти. Только в редких исключениях могут быть совпадения. Правила подбора такие:

  • Если есть «точное попадание» в номинал емкости, который существует у нужной серии конденсаторов, то можно выбирать именно такой.
  • Если нет «попадания», то выбирают емкость, стоящую ниже по ряду номиналов. Выше не рекомендуется, особенно для рабочих конденсаторов, так как это может привести к ненужному возрастанию рабочих токов и перегреву обмоток, которое может привести к межвитковому замыканию.
  • По напряжению конденсаторы выбираются номиналом не менее, чем в 1,5 раза больше, чем напряжение в сети, так как в момент пуска напряжение на выводах конденсаторов всегда повышенное. Для однофазного напряжения в 220 В рабочее напряжение конденсатора должно быть не менее 360 В, но опытные электрики всегда советуют использовать 400 или 450 В, так как запас, как известно, «карман не тянет».

Приведем таблицу с номиналами конденсаторов рабочих и пусковых. В качестве примера приведены конденсаторы серий CBB60 и CBB65. Это полипропиленовые пленочные конденсаторы, которые наиболее часто применяют в схемах подключения асинхронных двигателей. Серия CBB65 отличается от CBB60, тем, что они помещены в металлический корпус.

В качестве пусковых применяют электролитические неполярные конденсаторы CD60. Их не рекомендуются применять в качестве рабочих так как продолжительное время их работы делает их жизнь менее продолжительной.. В принципе, для пуска подходят и CBB60, и CBB65, но они имеют при равных емкостях более объемные габариты, чем CD60. В таблице приведем примеры только тех конденсаторов, которые рекомендованы к использованию в схемах подключения электродвигателей.

Полипропиленовые пленочные конденсаторы CBB60 (российский аналог К78-17) и CBB65Электролитические неполярные конденсаторы CD60
Изображениеcbb60cd60
Номинальное рабочее напряжение, В400; 450; 630 В220—275; 300; 450 В
Емкость, мкф1,5; 2,0;2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 150 мкф5,0; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500 мкф

Для того, чтобы «набрать» нужную емкость, можно использовать два и более конденсатора, но при разном соединении результирующая емкость будет отличаться. При параллельном соединении она будет складываться, а при последовательном — емкость будет меньше любого из конденсаторов. Тем не менее такое соединение иногда используют для того, чтобы, соединив два конденсатора на меньшее рабочее напряжение, получить конденсатор, у которого рабочее напряжение будет суммой двух соединяемых. Например, соединив два конденсатора на 150 мкф и 250 В последовательно, получим результирующую емкость 75 мкф и рабочее напряжение 500 В.

Последовательное и параллельное соединение конденсаторов
Последовательное и параллельное соединение конденсаторов

Для того чтобы рассчитать емкость двух последовательно соединенных конденсаторов, читателям предоставляется простой калькулятор, где надо просто выбрать два конденсатора из ряда существующих номиналов.

Калькулятор расчета результирующей емкости двух последовательно соединенных конденсаторов

Перейти к расчётам
000001
Выберите из списка емкость первого конденсатора, а затем второго, подключаемого последовательно. Нажмите кнопку «Рассчитать». В списке приведен ряд номиналов конденсаторов серии CBB60
Выберите емкость первого конденсатора
Выберите емкость второго конденсатора

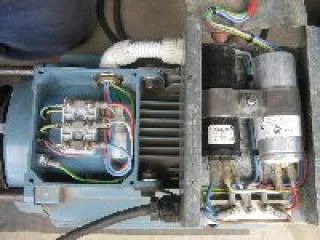

Возможно ли самому подключить трехфазный асинхронный двигатель в сеть 220 В?

001Обычно эту операцию доверяют только электрикам, имеющим практический опыт. Однако, подключить двигатель можно и самому. Это доказывает статья нашего портала: «Как подключить трехфазный двигатель в сеть 220 В».



Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.3
  • Денис

    Ответить

    Здравствуйте!
    В статье подробно описана подробная методика расчёта ёмкости конденсатора исходя из параметров двигателя.
    У меня такой вопрос: возможно ли решение обратной задачи при подключении двигателя к 220в, а именно например имея конденсатор CD60 400мкф 450в- двигатели с какими параметрами он может потянуть?
    Спасибо

    PS.Хочу использовать его в качестве рабочего конденсатора без пускового. Есть догадка, но хотелось бы каким-нибудь образом проверить себя в правильности выбора конденсатора, и попадёт ли мой двигатель в список для этого конденсатора

    • Николай Афанасьев

      Ответить

      Здравствуйте, Денис!
      Обратная задача просто бессмысленна по нескольким причинам:
      — такая большая емкость рабочего конденсатора подходит только для двигателей, чья мощность намного превышает 3 КВт, а такие в быту просто не могут используются;
      — стоимость конденсатора намного меньше стоимости двигателя, это частично объясняет почему конденсатор подбирают к двигателю, а не наоборот;
      — двигатель меньшей мощности, конечно, будет работать с таким конденсатором, но очень недолго, так как будут слишком высокие токи в обмотках;
      — конденсаторы серии CD60 хоть и являются неполярными, но все же электролитическими, поэтому их рекомендуют применять только для пуска, а в качестве рабочих лучше применять те, которые рекомендованы в таблице (CBB60, CBB65).
      Удачи!
      С уважением,
      Николай.

  • Дамир

    Ответить

    Здравствуйте — на 3 Квт сколько нужно рабочих и пусковых конденсаторов ?

  • Александр

    Ответить

    Спасибо Большое за материал…многое сам делаю, но здесь более познавательно. Еще раз большое Вам спасибо!!!

  • Валентин

    Ответить

    Здравствуйте. Как определить Р двигателя и рассчитать емкость пускового и рабочего конденсаторов в домашних условиях (U cети-220В) если нет шильдика, и по габаритам он, примерно, 4кВт. но, как сказали, 3000 об. И еще, с борна выходит 3 провода. Соединение на лобовой части в «звезду».

  • Вадим

    Ответить

    Здравствуйте. Двигатель 2.2квт Ср-174.4 мкф Сп-436.1 мкф. При рассчете на других калькуляторах выходит Ср-101мкф и Сп- 253мкф. cos 0.87 кпд83. Чему верить? не хочется спалить двигатель.

    • rx3rb

      Ответить

      Вадим, я на подобный же двигатель ставил Ср=100 мкФ, Спуск = 250 млФ — все работает отлично.
      Рассчитывал по формуле: Ср=4800хI/U, в моем случае были Ср=4800х4,85/220=105,8 мкФ, округляем до 100 мкФ, Спуск=Ср х 2,5=250 мкф. Желаю успеха!

  • Николай

    Ответить

    Здравствуйте! Калькулятор сделан на основе принятой во всем мире формуле, которая указана в статье. И не мы ее придумывали. За алгоритм подсчета, да, мы отвечаем. Он верный и не раз проверен. Очень большое значение имеет способ подключения: звезда или треугольник. Сопротивление обмоток и соответственно мощность там разные. Дистанционно разобраться с этим вопросом невозможно, извините. Уверены, что есть у Вас в регионе толковые электрики, которые Вам помогут. Если что, то обращайтесь.

  • Вадим

    Ответить

    Спасибо!

  • lender

    Ответить

    Последовательное соединение расчитывается по формуле С=С1*С2/С1+С2 для двух конденсаторов , С=С1*С2*С3/С1+С2+С3 для трех и т.д.

  • Денис

    Ответить

    Приветствую. Подскажите пожалуйста, калькулятор выдал ёмкость рабочего конденсатора 31,2 мкФ, но в наличии есть на 35 мкФ. Такая величина критична для двигателя?

  • lender

    Ответить

    Разброс + — 10мкф не влияет особо . Ставте смело .

  • Валерий

    Ответить

    Спасибо, просто, подробно, грамотно. Вопрос: есть ли зависимость емкости конденсаторов от оборотов двигателя, если есть, то как учитывать ? Условно двигатель в момент пуска без нагрузки.

  • Юрий

    Ответить

    Здравствуйте! Подскажите пожалуйста, аналог конденсатора КБГ-мн 4мкф 600V.

  • lender

    Ответить

    Здравствуйте . От оборотов емкость не зависит . Прямая зависимость от индуктивности обмоток .

  • lender

    Ответить

    Аналог конденсатора КБГ любой не електролетический на соответствующее напряжение . Да расскажу как я ставил електролитические конденсаторы со старых телевизоров и дробилка работает по сей день , двигатель 3 кВт 3000 об\мин . Два конденсатора сматывал корпуса изолентой получалось я соединял минуса конденсаторов . К плюсам подпаивал провода и готов не електролитический конденсатор . Емкость расчитывается как иложено выше . Если конденсатор двойной 150+30 мкф 400 в плюсы соеденял вместе получаеття 180 мкф 400 в.
    Для надежности к каждому конденсатору подсоеденял диоды : катод к плюсу конденсатора анод к минусу ( встречно ) , Д242-245 и т.п. Здесь важно чтоб емкости были одинаковы , а напряжение может быть 200 в . С диодами общая емкость равна одному конденсатору . Т.е. Если вы соеденили два конденсатора по 150 мкф общая емкость получилась 75 мкф . Если добавили диоды емкость составит около 150 мкф .

  • arina-23

    Ответить

    По формулам, приведенным в статье, рассчитываются емкости не рабочих, а пусковых конденсаторов. Емкость рабочих меньше в 2-2,5 раза (на практике окончательно подбирается опытным путем по отсутствию так называемого «звона» и может отличаться, в зависимости от мощности двигателя, на величину до 30% как в одну, так и в другую сторону). Допустим, при расчетах мы получим емкость пускового конденсатора 200мкФ, значит емкость рабочего — 80-100мкФ. В данной ситуации нам нужны два конденсатора по 100мкФ: один (рабочий) подключен постоянно, а второй подключается параллельно ему только во время пуска (в результате получаем пусковую емкость 200мкФ).

  • Александр

    Ответить

    Здравствуйте. Имею в хозяйстве трёхфазный мотор 2,2квт 1500об/мин. Когда даю ему больше 200мкфд пусковой ёмкости, начинает громче гудеть и хуже запускаться. Например если 500мкфд, то вообще гудит и не крутится. А если меньше 200мкфд, то не хватает мощности. Под нагрузкой останавливается.

  • Николай

    Ответить

    Работал на деревообрабатывающем станке вдруг задымил конденсатор двигатель IMB3 2,2 кв
    ёмкость конденсатора неизвестна нет маркировки станок китайский заменил конденсатор на 50мкф станок проработал 1,5 часа и двигатель больше не запускается не знаю какой сгорел до этого конденсатор пусковой или рабочий на шильдике было написано 45мкф а к какому не знаю подскажите двигательасинхронный конденсаторный однофазный

  • александр

    Ответить

    движок на 4.5 квт на 220 в 200мф рабочий +600 пусковой,это на винтовой дровокол.

  • Red

    Ответить

    какое напряжение указывать в калькуляторе для двигателя с подключением звезда(Y) то которое указано на шильдике(Y/380) или напряжение к которому будет подключатся двигатель?
