Какой толщины должно быть утепление чердачного перекрытия, чтобы тепло не уходило через потолок

Всем, пожалуй, известно, что теплый воздух легче охлаждённого, и потому всегда стремится подняться повыше. Если речь идет о замкнутом помещении, то он будет собираться под потолком, постепенно остывать и замещаться новыми теплыми потоками, опускаясь вниз и замыкая «конвекционное кольцо». С этим вечным стремлением тепла кверху, кстати, связано то, что именно на верхнюю часть здания приходится «львиная доля» всех тепловых потерь жилого дома.

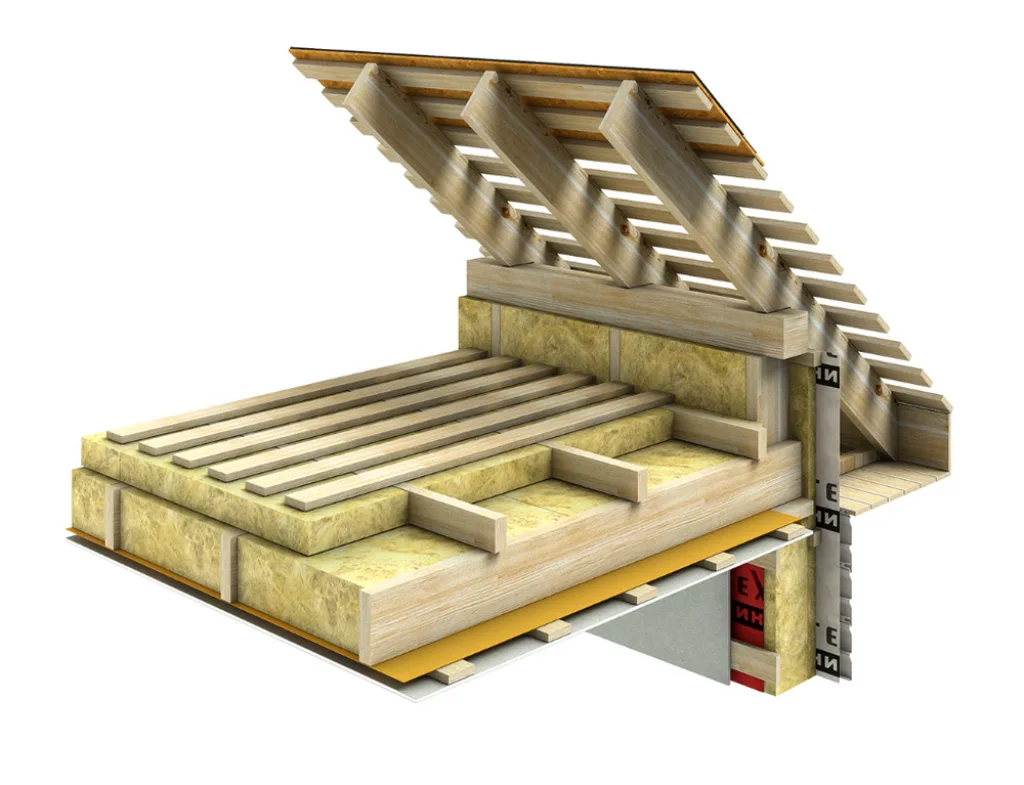

Какой толщины должно быть утепление чердачного перекрытия, чтобы тепло не уходило через потолок?

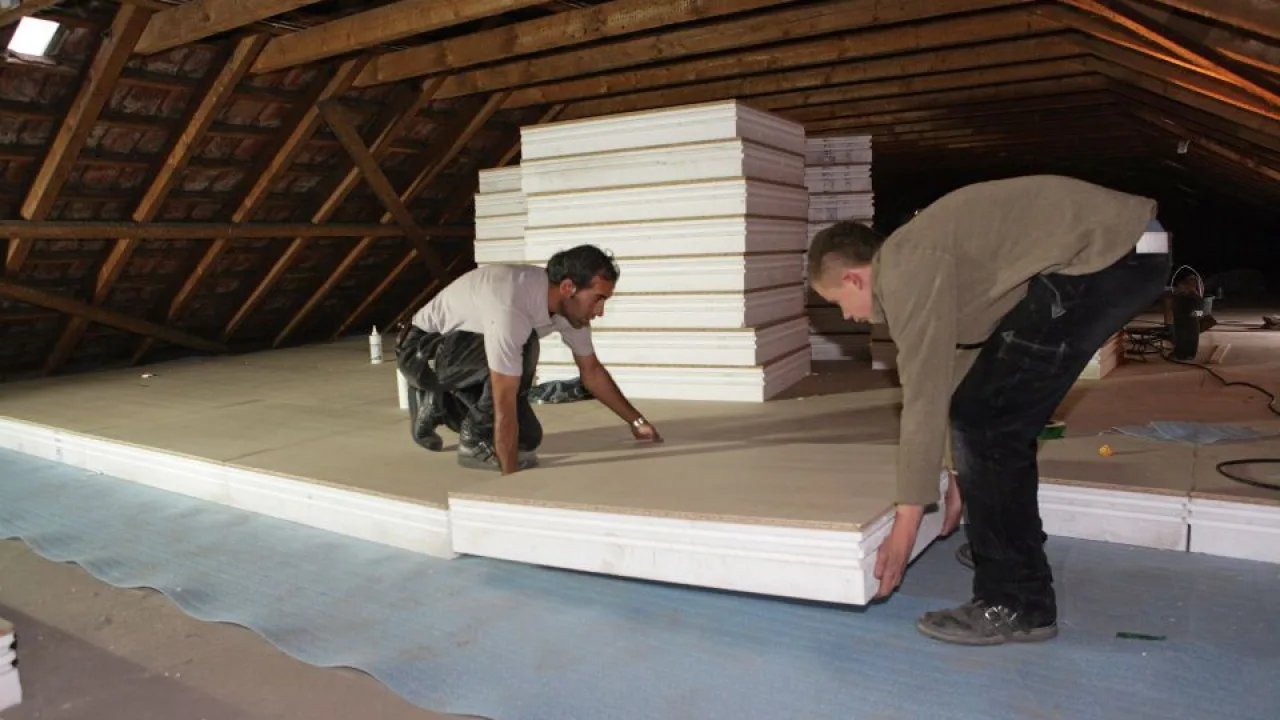

Какой толщины должно быть утепление чердачного перекрытия, чтобы тепло не уходило через потолок?

Иногда теплый воздух находит откровенно открытые пути для выхода наружу (вентиляция, дымоходные каналы, щели, просветы между плохо подогнанными строительными деталями и т.п.). Но нередко причиной становятся и явно «холодные» перекрытия, отделяющее помещение от, скажем, продуваемого неутепленного чердака. При встрече с такой преградой теплый воздух почти моментально теряет свой нагрев, помещение очень быстро выхолаживается, система отопления добросовестно «сжигает» хозяйские деньги частично попусту. А в качестве бонуса на потолке появляются крупные капли конденсата – первые предвестники вечной сырости и буйства плесени.

Вывод – перекрытие между жилыми комнатами и улицей (или неотапливаемым помещением) должно иметь хорошую термоизоляцию. А какую? Вот давайте и разберемся: какой толщины должно быть утепление чердачного перекрытия, чтобы тепло не уходило через потолок?

Как проводят расчет термоизоляции чердачного перекрытия?

Открытые лазейки для тёплого воздуха – это совершенно самостоятельная проблема, которая решается установкой клапанов, задвижек и рекуператоров на вентиляционных каналах, тщательной заделкой всех щелей или неплотностей не стыках конструкций, в местах проходки инженерных коммуникаций и т.п.

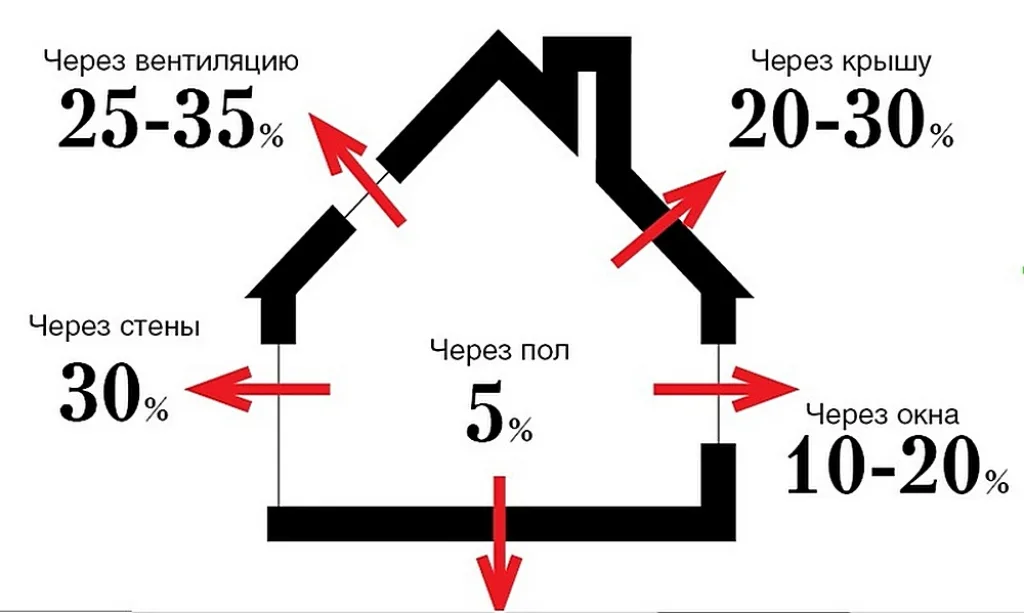

 Через, скажем так, верхнюю часть дома может абсолютно бесполезно утекать наружу до половины всей выработанной тепловой энергии! Что-то надо делать!
Через, скажем так, верхнюю часть дома может абсолютно бесполезно утекать наружу до половины всей выработанной тепловой энергии! Что-то надо делать!

А вот утечки тепла через сплошные ограждающие конструкции – совсем иная «песня». Полностью исключить теплообмен, то есть передачу тепла от нагретого воздуха строительным конструкциям – невозможно. Значит, нужно стремиться к тому, чтобы эти ограждения (стены, полы, и, в нашем случае – потолки) «умели сопротивляться» передаче тепла через себя, так, чтобы с минимальными затратами в помещениях можно было поддерживать оптимальную для людей температуру, при любую погоде на улице. То есть так, чтобы система отопления была в состоянии, без работы «на износ», и затрачивая разумное количество энергоносителя, восполнять эти неизбежные теплопотери, сведенные к возможному минимуму.

Словосочетание «умели сопротивляться», использованное несколько выше, можно было бы даже не брать в кавычки. Способность ограждающей конструкции препятствовать теплообмену так и называется – сопротивлением теплопередаче. Это – одна из основных теплотехнических характеристик в строительстве.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Величина эта подчиняется определенным физическим закономерностям, и измеряется в довольно громоздких единицах: м²×℃/Вт. Чем больше эта величина, тем меньше тепла теряется через такую конструкцию, тем эффективнее считается ее термоизоляция.

А как найти такое термическое сопротивление конкретной преграды? Это несложно: надо знать толщину этой преграды (в метрах), а также располагать информацией, из какого материала она изготовлена.

В справочниках без особого труда можно отыскать показатели коэффициента теплопроводности – табличную, величину, рассчитанную для большинства материалов, применяемых в строительстве. Обычно этот коэффициент обозначается в документации буквой λ, а измеряется в Вт/(м×℃). Очень часто значение коэффициента указывается в том числе в паспортах или иных сопроводительных документах стройматериалов.

Итак, если величины известны, можно подставлять их в формулу.

Rt = h / λ

Rt — искомое сопротивление теплопередаче.

h — толщина ограждающей конструкции (в метрах!).

λ — коэффициент теплопроводности материала, из которого эта перегородка изготовлена.

Например, какое термическое сопротивление показывает сплошная деревянная стенка из доски 40 мм? Коэффициент теплопроводности натуральной древесины нормальной влажности равен примерно 0,15 Вт/(м×℃).

Rt = 0,04 / 0,15 ≈ 0,267  м²×℃/ Вт

Скажем честно, не особо большое.

Но, как правило, ограждения делаются не однослойными, а представляющими собой сочетание нескольких материалов. И если эти слои плотно прилегают один к другому, то показатели их сопротивлений суммируются. Одним из таких слоев обычно становится утеплитель, который за счет очень низкого коэффициента теплопроводности может давать немалое термическое сопротивление даже при относительно небольших толщинах.

Ну так а какое сопротивление теплопередаче можно считать достаточным?

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Не волнуйтесь – все уже посчитано специалистами за нас. Для различных строительных конструкций (перекрытий, покрытий, стен) и для всех климатических регионов России выведены так называемые нормированные значения. И в соответствии с действующими правилами,  дом можно полагать хорошо утеплённым, если достигнут выход на нормированное сопротивление.

Этот параметр наверняка можно уточнить в любой местной проектной или строительной организации. В еще проще — воспользоваться предлагаемой картой-схемой. На ней указаны по три значения для каждого региона.

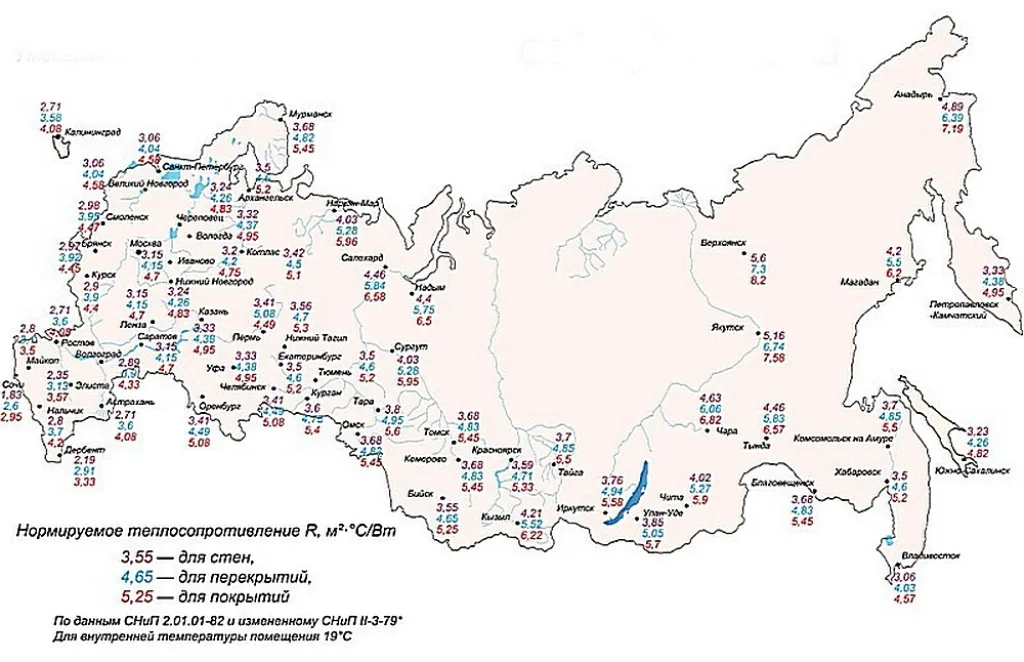

Карта с указанием значений нормированного сопротивления теплопередаче строительных конструкций.
Карта с указанием значений нормированного сопротивления теплопередаче строительных конструкций.

Не все города, безусловно, поместились на этой карте. Но найти нужное значение с достаточной степенью точности – труда доставить не должно. Можно применить интерполяцию, если ваше место жительства расположено где-то между двумя указанными точками.

Три значения сопротивления специально показаны разными цветами с расшифровкой внизу карты. В контексте данной статьи нас интересует значение «для перекрытия» — голубые цифры.

Если есть ясное представление, каким по конструкции будет перекрытие между жилой комнатой и холодным чердаком, или если утепляется уже имеющееся перекрытие, то вполне возможно и самостоятельно рассчитать, какой слой и какого термоизоляционного материала сделает конструкцию по-настоящему утепленной.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

А еще проще – не искать по справочникам значения коэффициентов теплопроводности, и не составлять формулу для совокупности слоев – а просто воспользоваться нашим онлайн-калькулятором. В нем все уже учтено заранее.

Несколько пояснений по работе с программой будут размещены ниже.

Калькулятор расчета толщины утепления чердачного перекрытия

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ТОЛЩИНУ УТЕПЛЕНИЯ»
Выбранный тип утеплителя
Значение нормированного сопротивления теплопередаче (по карте для вашего региона, для перекрытий) уцо1722
МАТЕРИАЛ И ТОЛЩИНА ПЕРЕКРЫТИЯ (если есть)
Материал перекрытия
Толщина перекрытия, мм
Предполагается ли обшивка (отделка) потолка в помещении?
Предполагается ли настил сплошного чердачного пола?

Пояснения по проведению расчетов

Задача пользователя – ввести (указать) запрашиваемую информацию, и после нажатия на клавишу расчета – получить готовый результат.

  • Первым делом пользователю предлагается выбрать оптимальный для него термоизоляционный материал. Именно выбрать — из предложного иллюстрированного списка. Не все утеплители, попавшие в этот перечень, одинаково удобны, эффективны, безопасны. Автор калькулятора просто постарался выбрать те материалы, которые чаще других используют для подобных целей. Перечень довольно широк, так как включает целый ряд сыпучих материалов, а их довольно удобно использовать именно при утеплении полов и перекрытий. Так что выбирайте – от инновационных PIR-плит и до «дедовских» способов с помощью опилочных смесей.
  • Второй пункт – выбор по карте-схеме и указание в калькуляторе нормированного значения сопротивления теплопередаче для своего региона.
  • Дальше – переходим к особенностям конструкции перекрытия. Здесь придется проявить определенную смекалку. А еще лучше – сделать себе какой-то графический набросок будущей конструкции – так проще.

— Запрашивается материал и толщина перекрытия. Если речь идет, скажем о плите, или о сплошном дощатом, по которому затем и будет выполняться утепление – то все очень просто. Из выпадающего списка выбирается материал, указывается толщина.

Проблема в том, что перекрытия, как такового, может и вообще не быть. То есть система балок с уложенным внутри утеплителем, с подшитой снизу отделкой, а сверху – с настеленным чердачным полом, как раз в итоге и создаст это перекрытие. А так как для внутренней отделки и для чердачного пола предусмотрены особые поля ввода данных, получается, что, собственно, перекрытия-то и нет. Значит, независимо от типа материала, указывается толщина, равная нулю. Она, кстати, там так и установлена – по умолчанию.

— Аналогичным образом подходят и к возможным вариантам дополнительной (отделочной) подшивки потолка снизу или (и) настила пола сверху. В обоих случаях таких добавочных слоев может и не быть. То есть и здесь следует правильно оценить конструкцию своего «пирога», и если такой слой отсутствует – опять же оставить толщину, равную нулю.

  • После этого – можно переходить к клавише «РАССЧИТАТЬ…» Ответ будет показан в миллиметрах. Это – минимально необходимая толщина для выбранного утеплителя. От этого значения исходят при планировании приобретение материала, при составлении схемы (чертежа) будущей конструкции утеплённого перекрытия.

Кстати, никто не мешает провести несколько расчетов, меняя термоизоляционные материалы и, возможно, варьируя или оставляя без изменений остальные данные— просто для наглядного сравнения. Это иногда подсказывает оптимальное решение – и по выбору утеплителя, и по особенностям конструкции.

А как утепляют крышу?

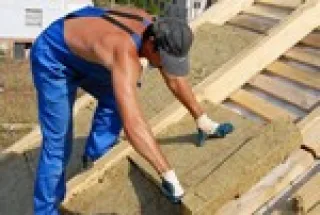

Отличное решение – если это возможно, сразу утеплить еще и сам чердак, то есть фронтоны и скаты кровли. Кому помешает еще одно тёплое помещение в доме? Как производится утепление крыши своими руками – читайте в отдельной публикации нашего портала.

Видео — Какой толщины должно быть утепление чердачного перекрытия
