Калькулятор расчета нагрузки на стропила для определения оптимального сечения

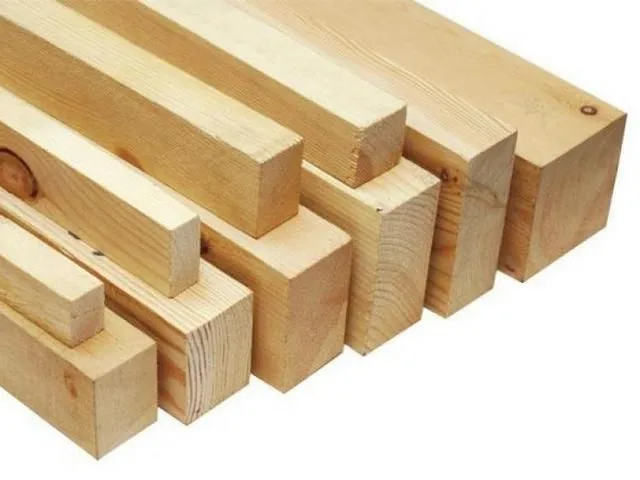

Для изготовления стропильных ног применяется качественный пиломатериал определенного сечения. Его прочностных характеристик должно быть гарантированно достаточно для того, чтобы конструкция крыши могла противостоять всем выпадающим на нее нагрузкам.

Чтобы определиться с этим параметром, придется провести некоторые вычисления. Посильную помощь сможет оказать калькулятор расчета нагрузки на стропила для определения оптимального сечения пиломатериала для их изготовления.

Цены на крепления для стропил

Необходимые пояснения по проведению расчетов будут приведены ниже.

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Перейти к расчётам



Укажите запрашиваемые данные и нажмите "Рассчитать распределенную нагрузку на стропила"

Угол ската кровли, градусов

Выбранный тип кровельного покрытия

Асбесто-цементный шифер обычного профиля

Асбесто-цементный шифер усиленного профиля

Целлюлозно-битумные листы («Еврошифер», «ондулин»)

Кровельное железо (оцинкованная сталь)

Мягкая битумная черепица

Металлочерепица, профнастил

Керамическая черепица

Черепица на цементной основе

Полимер-песчаная черепица

Мягкая кровля - рубероид на битумной мастике в два слоя

Определите по карте-схеме и укажите зону своего региона по уровню снеговой нагрузки

I II III IV V VI VII

Определите по карте и укажите зону своего региона по уровню ветрового давления

Ia I II III IV V VI VII

Укажите зону расположения здания

Зона «А» - Открытая местность (степь, пустыня, равнина), незащищённые от ветров побережья крупных водоемов.

Зона «Б» - Пересеченные, лесистые участки местности с естественными преградами для ветра или с искусственными насаждениями, высотой до 10 метров, территории поселков и небольших городов.

Зона «В» - Плотная городская застройка, с высотой искусственных преград для ветра высотой 25 метров и более, поселки или дома, окруженные со всех сторон лесом

Укажите высоту конька крыши над землей

- не более 5 метров - от 5 до 10 метров - от 11 до 20 метров - более 20 метров



Ниже будет предложено ввести предполагаемый шаг установки стропил. Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропильные ноги.

Шаг установки стропил, метров

Алгоритм проведения расчета сечения стропильных ног

Работа будет строиться в два этапа. Вначале с помощью калькулятора будет определена распределенная нагрузка на 1 погонный метр стропильной ноги. Затем, по приложенной таблице, можно будет подобрать оптимальный размер бруса для изготовления стропила.

Шаг первый – расчет распределенной нагрузки на стропильные ноги

Калькулятор расчёта запросит следующие значения:

• Угол уклона ската. Эта величина напрямую связана с уровнями внешних нагрузок на кровлю – снеговую и ветровую.

С крутизной ската и, соответственно, с высотой конька (конькового узла) поможет разобраться специальный калькулятор, к которому ведет ссылка.

• Тип планируемого кровельного покрытия. Естественно, что различные покрытия имеют собственную массу, которая предопределяет статическую нагрузку на стропильную систему. В калькуляторе уже учтены не только весовые характеристики различных покрытий, но и материалы обрешетки и утепления кровли.
• Необходимо указать зону своего региона по уровню возможной снеговой нагрузки. Ее несложно определить по расположенной ниже карте-схеме:

• Аналогичным образом определяется и зона по уровню ветрового давления – для этого существует своя карта-схема.

• Необходимо учесть особенности расположения здания на местности. Для этого нужно оценить его «окружение» и выбрать одну из трех предлагаемых зон, «А», «Б» или «В».

При этом есть нюанс. Все естественные или искусственные преграды для ветра могут приниматься в расчет только в том случае, если они расположены на расстоянии от дома, не превышающем величины 30×Н, где Н – это высота здания по коньку. Например, для здания высотой 7 метров получается круг с радиусом 210 метров. Если преграды расположены дальше, то это будет считаться открытой местностью.

• Наконец, потребуется внести высоту дома в метрах (по коньку).
• Последнее окно калькулятора – шаг установки стропильных ног. Чем чащи они устанавливаются – тем меньше будет распределенная нагрузка, выпадающая на каждую из них, но при этом, естественно, увеличивается их количество.  Можно «поиграть» значением шага, чтобы проследить динамику изменения распределенной нагрузки – так появится возможность выбрать оптимальное значение для дальнейшего определения сечения стропил.

Шаг второй – определение сечения стропильной ноги

Итак, имеется значение распределённой нагрузки, выпадающей на погонный метр стропильной ноги. Наверняка, заранее была рассчитана и длина стропила (если нет, то рекомендуется перейти к соответствующему калькулятору). С этими данными уже можно войти в таблицу для определения сечения бруса.

Есть еще один нюанс. Если стропила получаются слишком длинными, то для повышения их жесткости часто предусматриваются дополнительные усиливающие элементы системы – стойки (бабки) или подкосы. Они позволяют уменьшить расстояние «свободного пролета», то есть между соседними точками опоры. Именно это значение и будет необходимо для вхождения в таблицу.

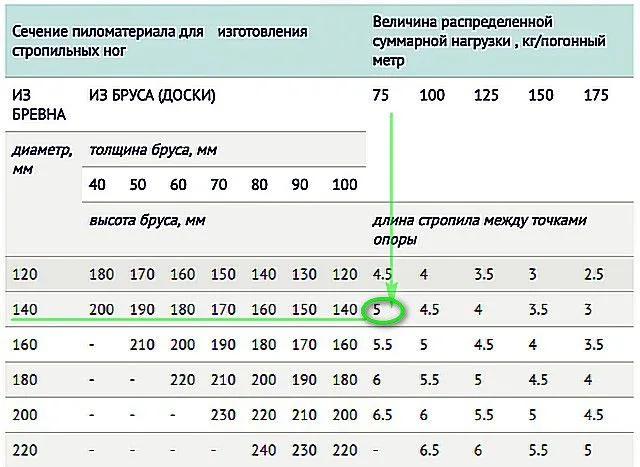

На иллюстрации стрелками показан пример определения сечения стропила для распределенной нагрузки в 75 кг/погонный метр и с расстоянием между точками опоры в 5 метров. В левой части таблицы можно взять любое из предлагаемых значений, которое покажется удобнее: доски или брусья с минимальными сечениями: 40×200; 50×190; 60×180; 70×170; 80×160; 90×150; 100×140. Кроме того, можно использовать и бревно с диаметром 140 мм.

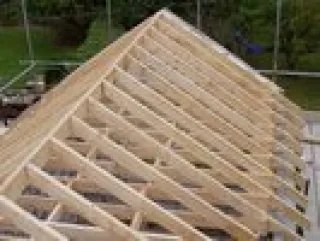

Стропила – основные несущие элементы конструкции крыши

От их качества и правильности расчета зависят долговечность и надежность всей кровельной конструкции в целом. Много важной информации по этому вопросу содержит статья нашего портала «Стропила своими руками».
