Одним из важных параметров расчета будущей крыши является ее площадь. От этой величины напрямую зависит количество целого ряда необходимых материалов – кровельного покрытия, утеплительных блоков, листов для сплошной обрешетки, подкровельных мембран и других.

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Если вопрос касается односкатной или двускатной крыши, то никаких проблем обычно не возникает – площадь кровли представляет собой прямоугольники, и определить ее сможет даже ученик младших классов. Несколько сложнее с крышами четырехскатными – вальмовыми или шатровыми. Но и здесь все будет просто, если применить предлагаемый калькулятор расчета площади кровли вальмовой или шатровой крыши.

Несколько необходимых разъяснений будет дано ниже.

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Перейти к расчётам


Укажите запрашиваемые значения и нажмите кнопку "Рассчитать площадь крыши"
Длина здания B (по большей стороне - для вальмовой крыши, по любой - для шатровой), метров
Планируемая ширина карнизного свеса k от стены, метров
Рассчитанная длина центрального стропила L, метров
Рассчитанное удлинение стропила (длина кобылки) ΔL для формирования карнизного свеса, метров
Расчет провести для:

Пояснения по проведению расчетов

Вальмовая крыша представляет собой совокупность двух трапеций – по боковым скатам, и двух треугольников – по вальмовым. У шатровой крыши все четыре ската представляют собой равные между собой равнобедренные треугольники. Формулы определения площадей этих геометрических фигур – известны, осталось только уточнить исходные параметры для расчета. Смотрим на схему:

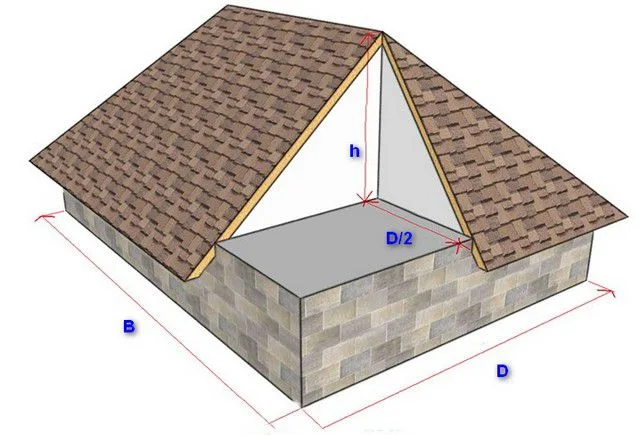

Схема по принципу расчета площадей вальмовой или шатровой крыши

Схема по принципу расчета площадей вальмовой или шатровой крыши

В нижнем основании трапеции или треугольника лежит длина стены дома, увеличенная на две ширины карнизного свеса. Для вальмовой крыши – это размер длинной стороны дома, для шатровой, с квадратом в основании – любой стороны.

Цены на профнастил

профнастил

Верхнее сторона трапеции для классической вальмовой крыши уменьшена с каждой из сторон на величину D/2, то есть в общей сложности — на величину ширины здания D.

Высота треугольника или трапеции, в любом из вариантов – эта сумма рассчитанной длины центрального стропила L и удлинения стропил для формирования карнизного свеса ΔL (ссылки ведут к соответствующим калькуляторам).

В калькуляторе останется лишь ввести эти значения – и сразу получить точный результат.

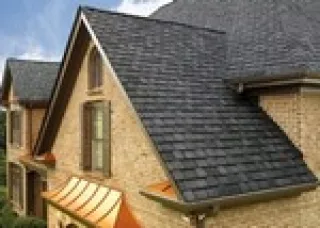

2016-08-14_094402Технология укладки мягкой битумной кровли

Для шатровых или вальмовых крыш очень часто применяют именно такой тип кровельного покрытия, так как при использовании жестких листов (профнастила, металлочерепицы, шифера и т.п.) на треугольных или трапециевидных скатах слишком много материала уходит в обрезки. Что необходимо знать о технологии укладки мягкой кровли из битумной черепицы – в специальной публикации нашего портала.

Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Похожие материалы


  1. Евгений: Ответить

    Как можно расчитать вальмовую крышу не имея всех размеров или я чего то не понимаю, ни ширины дома, ни высоты по коньку,

    • Евгений Афанасьев Евгений - Главный редактор: Ответить

      Уважаемый Евгений! Вы и правы, и не совсем.
      Дело в том, что и ширина здания, и высота конька учтены в расчете длины центральной стропильной ноги. И при упрощении обшей формулы площади получилось,что отдельно эти величины уже не фигурируют. Можете проверить, если сомневаетесь.
      А к калькуляторам расчетам длины стропила (с учетом удлинения на свес) ведут ууказанные в публикации ссылки.
      В точности результата — не сомневайтесь!

  2. Евгений: Ответить

    У людей есть Высота ширина и длинна, всё остальное он хочет получить в расчетах, а если он сам считает длину стропил, то на зачем ему калькулятор,

  3. Евгений: Ответить

    Я понял мою проблему, данный калькулятор считает площадь, а я жду от него расчет конструктива крыши,внимательно надо читать заголовки, сори, следующий раз буду внимательней
