Калькуляторы расхода клеевого состава химического анкера

Калькуляторы расхода клеевого состава химического анкера

Евгений Афанасьев Статью опубликовал:
Обновлено: 21.07.2018

Химический анкер позволяет осуществить установку навесных или испытывающих высокую нагрузку конструкций на таких основаниях, где обычные крепежные элементы не показывают должной надёжности. По сути – это двухкомпонентный клеевой состав, которым заполняется отверстие (шпур) перед установкой в него арматурного прута или резьбовой шпильки. Клеевая масса обволакивает вставленную деталь и одновременно проникает в поры и пустоты основания, обеспечивая тем самым сверхнадежную фиксацию.

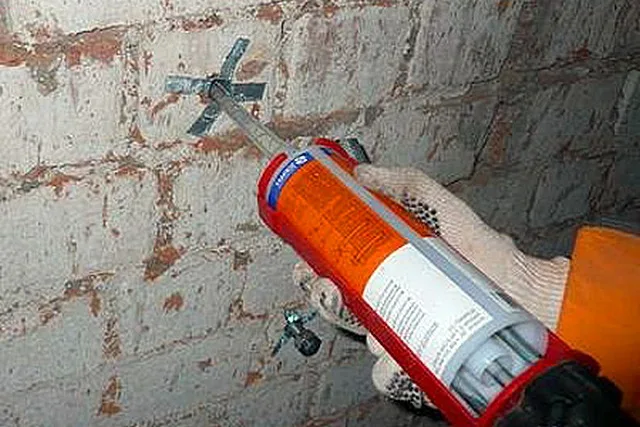

Калькуляторы расхода клеевого состава химического анкера

Калькуляторы расхода клеевого состава химического анкера

В продаже представлено немало разновидностей химических анкеров. С изделиями ампульного типа все понятно – вместимости одной капсулы достаточно для одной точки крепления. Но как быть с составами, расфасованными в тубы и подаваемыми в шпуры с помощью пистолетов-дозаторов? Материал весьма дорогостоящий, и поэтому нелишним будет знать примерный расход состава на один анкер, чтобы можно было ориентироваться и при покупке, и в ходе работы. Помогут в этом вопросе калькуляторы расхода клеевого состава химического анкера.

Необходимые пояснения приведены ниже.

Калькуляторы расхода клеевого состава химического анкера

Предоставляется возможность рассчитать расход для двух вариантов использования химического анкера.

  • Если крепление подвесной конструкции производится на основании, обладающем достаточной несущей способностью (с марочной прочностью более М100), то можно ограничиться сверлением обычного прямого шпура, перпендикулярного поверхности, на требуемую глубину. Расход состава в таком случае будет небольшим – по сути, это только лишь заполнение пространства между шпилькой (прутом) и стенками шпура, с добавкой еще 10% на проникновение в поры и пустоты материала основания.

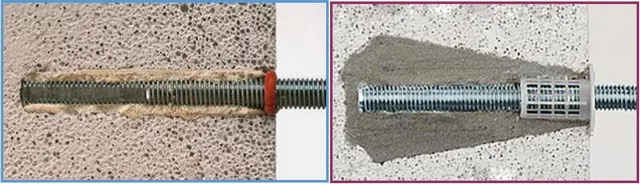

Слева – химический анкер в прямом цилиндрическом шпуре, справа – в коническом

Слева – химический анкер в прямом цилиндрическом шпуре, справа – в коническом

  • Если же основание выполнено из материала с невысокой прочностью (не более М100), надёжности простого прямого крепления может оказаться недостаточно. В этом случае шпур рекомендуется делать коническим, расширяющимся вглубь. Это выполняется с помощью специального сверла с качающимся кондуктором. Нагрузка от закладного элемента передается на значительно большую площадь, резко возрастает значение критического выдергивающего усилия. Понятно, что надежность такого химического анкера – выше, но надо быть готовым и к тому, что существенно возрастает и расход материала.

Ниже расположены два калькулятора – каждый для своего случая. При желании можно сравнить, насколько меняется расход клеевого состава жидкого анкера (при равных остальных параметрах).

Калькулятор для химического анкера в цилиндрическом шпуре

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ РАСХОД СОСТАВА ХИМИЧЕСКОГО АНКЕРА»
Глубина шпура L, мм
Диаметр шпура D, мм
Диаметр шпильки d, мм
Планируемое к установке количество точек крепления

Калькулятор для химического анкера в коническом шпуре

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ РАСХОД СОСТАВА ХИМИЧЕСКОГО АНКЕРА»
Глубина шпура L, мм
Диаметр входного отверстия шпура D, мм
Диаметр шпильки d, мм
Планируемое к установке количество точек крепления

Более подробно об этих удобных и надежных материалах можно прочитать в специальной публикации нашего портала, посвященной химическим анкерам.
