Калькулятор расчета производительности насосно-смесительного узла «теплого пола»


Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Многие хозяева загородных домов, начитавшись и наслушавшись о тех преимуществах, которые дают водяные «тепловые полы», всерьез задумываются о самостоятельном создании подобной системы обогрева помещений. Следует сразу сказать: задача эта – чрезвычайно непростая, масштабная, требующая мобилизации всех своих умений и навыков как в общестроительных вопросах, так и в сантехническом монтаже. Необходимо с особой тщательностью отнестись к подбору всех комплектующие, которые, в свою очередь, должны отвечать целому ряду важных требований.

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

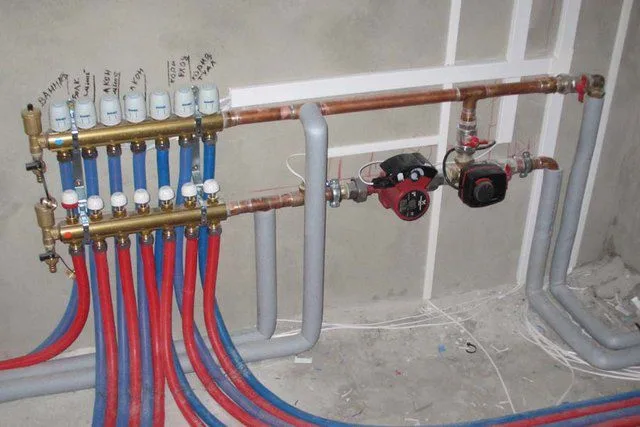

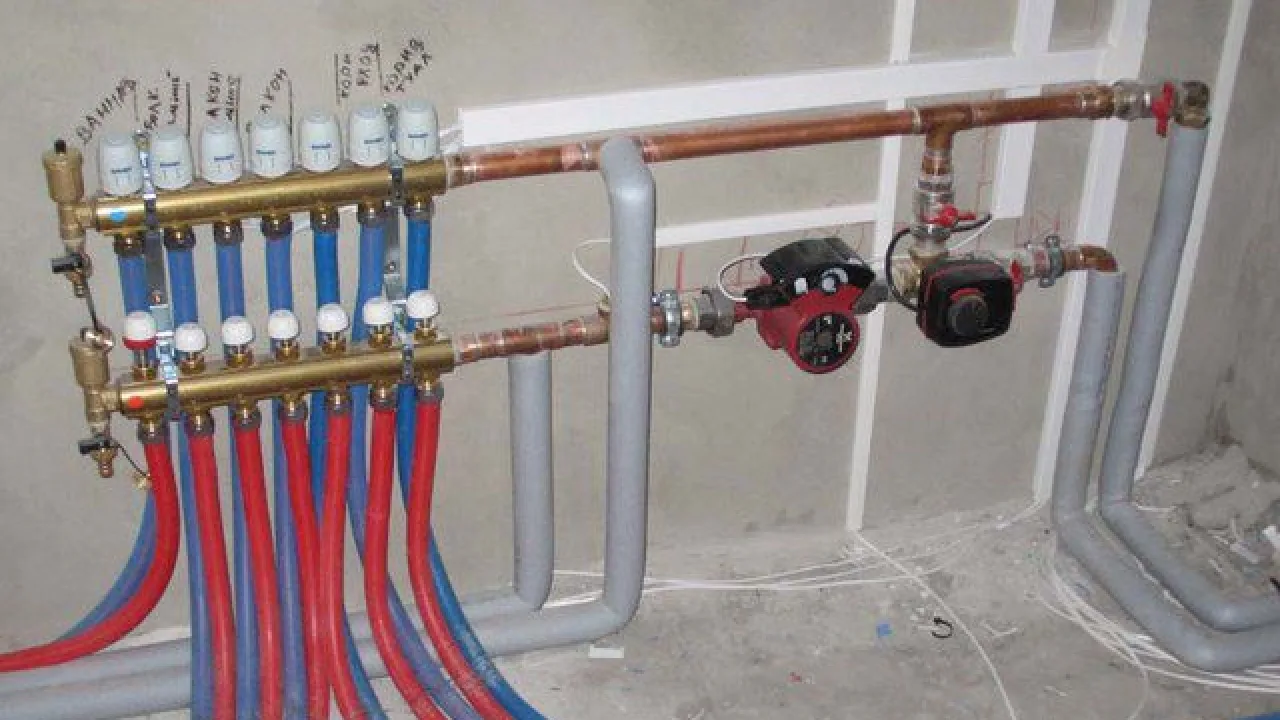

Если не считать котел, то в качестве основного узла, обеспечивающего требуемый уровень температуры в контурах и стабильную циркуляцию, выступает насосно-смесительный узел. Его приобретают в готовом виде, то есть заводской сборки, или же монтируют самостоятельно. Но как бы то ни было, он в любом случае должен быть в состоянии обеспечить циркуляцию  необходимого для реально издаваемой системы количества теплоносителя. Как оценить эту способность? В этом может помочь калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»


Введите запрашиваемые значения и нажмите кнопку "Рассчитать требуемую минимальную производительность "
1094543
.

ПЛОЩАДЬ ПОМЕЩЕНИЙ, КОТОРЫЕ ПОДКЛЮЧЕНЫ К СМЕСИТЕЛЬНОМУ УЗЛУ ТЕПЛОГО ПОЛА
Площадь помещений, в которых теплый пол - основной источник обогрева, м²
Площадь помещений, где теплый пол играет вспомогательную роль, м²
terr
.

ТЕМПЕРАТУРА В ПОДАЮЩЕМ И ОБРАТНОМ КОЛЛЕКТОРЕ ТЕПЛОГО ПОЛА
Температура в подающем коллекторе, ºС
Температура в обратном коллекторе, ºС
В качестве теплоносителя используется:

Пояснения по принципу и порядку проведения расчета

Прежде всего, что такое производительность? Все очень просто – это способность прибора или узла (то есть каждого его элемента) пропустить через себя определённое количество теплоносителя за единицу времени. В рассматриваемом случае это прежде всего касается насоса, обеспечивающего должный уровень циркуляции по всем проложенным контурам «теплого пола». Важна пропускная способность и для двух- или трехходового термоклапана, обеспечивающего дозированное смешение горячих и холодных потоков для получения необходимой температуры.

Понятно, что насос выступает «активным звеном» то есть должен суметь прокачать необходимый объем, а клапан – всего лишь обладать способностью пропустить его через себя. Несмотря на эту принципиальную разницу, значение производительности должно соответствовать параметрам обоих приборов.

  • Естественно, в исходных данных ключевым параметром выступает площадь помещений, в которых расположены контуры «теплого пола», подключенные к данному смесительному узлу. Важное значение имеет и планируемый принцип эксплуатации такой системы – будет ли она зимой выступать в роли единственного источника тепла, либо ее работа необходима лишь для повышения общего уровня комфорта в комнатах, а основная нагрузка все же ляжет на радиаторы. Понятно, что необходимая тепловая мощность для этих двух случаев будет различаться.

Для помещений типа ванны, санузла, прихожей, кухни целесообразно принимать в расчет то условие, что «теплый пол» является единственным источником обогрева.

  • Далее, в основу вычислений положена теплоемкость теплоносителя, то есть его способность накапливать тепловую энергию в котельной и отдавать ее в помещения. Чем больше прокачано жидкости определённой температуры, тем выше перенос тепла. Этот параметр уже заложен в программу расчета.
  • Перепад температуры на подающем и обратном коллекторе вычисляется обычным вычитанием значений. Для водяных теплых полов, при правильной их балансировке и хорошем качестве термоизоляции помещения, оптимальной разницей является 5 ºС. Может быть и несколько больше, но за пределы 8÷10 ºС выходить нельзя. А для комфортного восприятия самой поверхности «теплого пола» достаточно 25-27, реже – 30 ºС .
  • По умолчанию калькулятор произведёт расчет для системы «теплого пола», заполненной водой. Если же применяется иной теплоноситель, то можно сделать поправку и на это обстоятельство. Дело в том, что ни один антифриз не может сравниться с водой по удельной теплоемкости, отличаясь вместе с тем более высокой плотностью. Эти данные могут быть указаны на заводской упаковке теплоносителя, или же их несложно найти в интернете именно для планируемого типа незамерзающей жидкости той или иной концентрации.

Результат будет показан в нескольких единицах измерения – это кубометры в част, литры в минуту и в секунду. Это для того чтобы пользователю не пришлось самостоятельно переводить из одной в другую – различные производители комплектующих практикуют нередко и разный подход в указании производительности своих приборов.

пппеенеВодяной «теплый пол» — масштабная, трудная. но выполнимая задача

Весь комплекс мероприятий включает множество разноплановых операций – от подготовки основания, утепления, раскладки контуров, заливки стяжки – и до монтажа управляющего оборудования и тонкой отладки системы. Оценить всю масштабность создания водяного «теплого пола» своими руками вам поможет специальная публикация нашего портала.
