Старый добрый чугунный радиатор МС — сколько секций необходимо в комнате

Евгений Афанасьев Опубликовал(а):
Обновлено: 27.01.2020

 Знакомьтесь: чудо конструкторской мысли, радиаторы МС-140!

Впрочем, насчет знакомства, конечно, шутка – они и так всем, без сомнения, известны! Под этим наименованием скрываются те самые чугунные батареи–«гармошки», что стояли ранее буквально повсеместно. А насчет «чуда конструкторской мысли» — это абсолютно серьезно! Первые приборы подробного типа увидели свет в середине XIX века, и без сколь-нибудь важных, принципиальных изменений продолжают массово выпускаться по сей день.

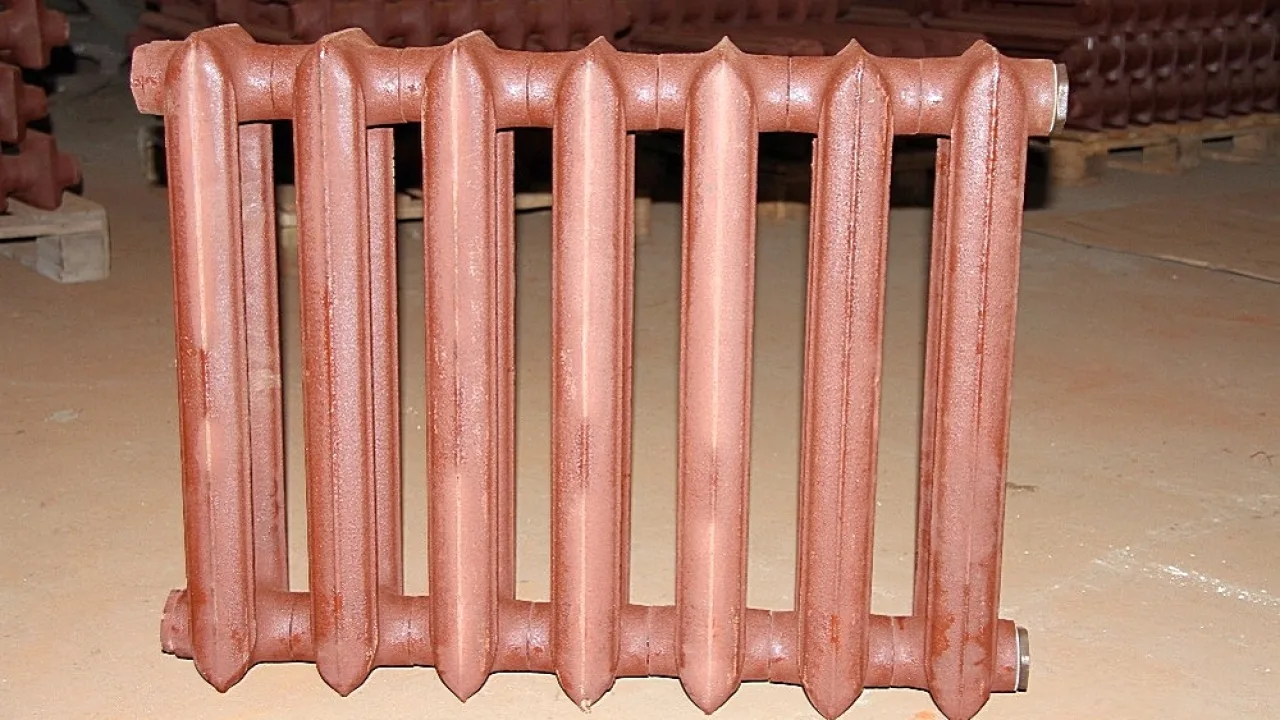

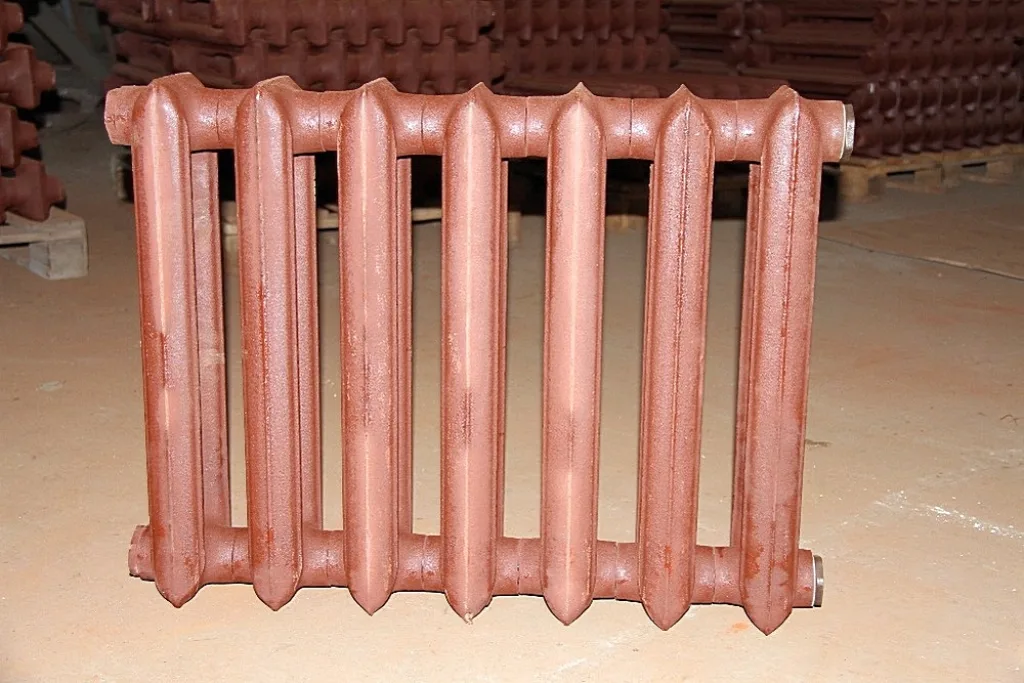

Старый добрый чугунный радиатор МС — сколько секций необходимо в комнате?
Старый добрый чугунный радиатор МС — сколько секций необходимо в комнате?

А почему их продолжают выпускать? – да просто потому, что на такие батареи сохраняется высокий спрос. То есть при всем богатстве ассортимента других отопительных приборов очень многие владельцы домов и квартир и слушать не хотят ни о чем ином. И очень часто при планировании системы отопления у них возникает вопрос: если выбирается старый добрый чугунный радиатор МС — сколько секций необходимо в комнате, чтобы в самый холодный зимний день в ней было тепло?

Давайте разберемся в этом. И поможет нам – специальный онлайн-калькулятор.

На чем строится расчет количества секций?

Нельзя сказать, что чугунные радиаторы типа МС – не имеют недостатков. Есть у них свои вполне весомые «минусы», но зато они славятся долговечностью, надежностью (многие служат по 40 – 50 лет и по сей день не требуют замены), высокой теплоотдачей. И еще одно важное достоинство – они разборные, то есть при желании батарею можно составить из нужного количества секций.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Чаще всего с заводов радиаторы МС-140 идут в семисекционном и четырехсекционном виде. Так уж сложилось: в период массового городского многоэтажного строительства с 50-е ÷ 70-е годы прошлого века по семь секций ставили обычно на комнату, по четыре – на кухню, особо не заморачиваясь.

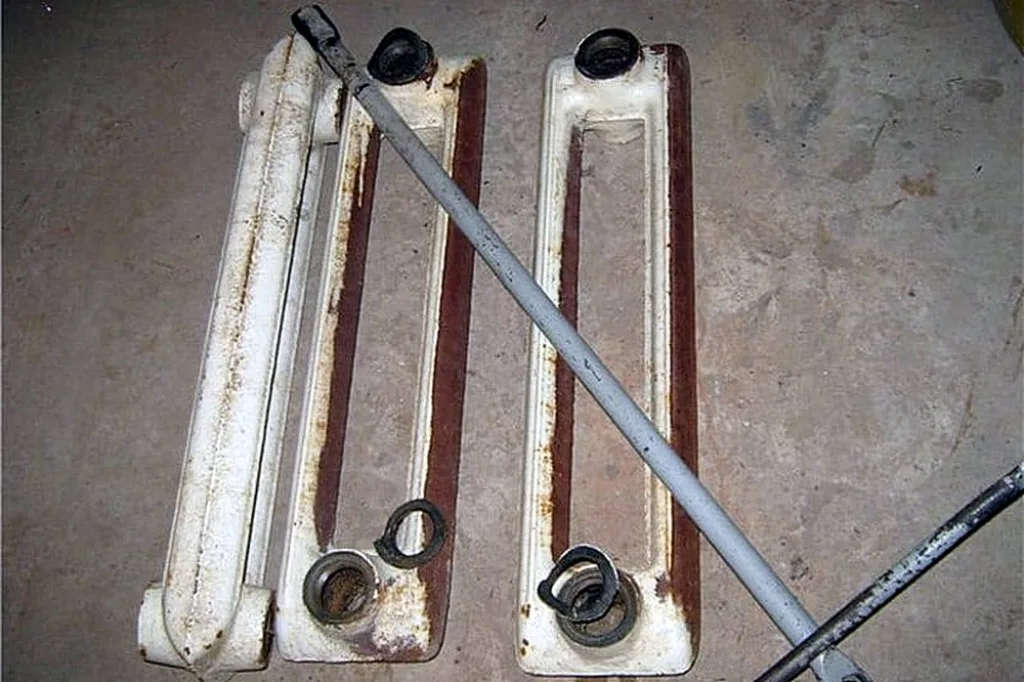

Одно из важнейших достоинств чугунный батарей МС – возможность разборки и сборки, изменения количества секций
Одно из важнейших достоинств чугунный батарей МС – возможность разборки и сборки, изменения количества секций

Но в том и достоинство, что такие батареи вполне подаются разборке-сборке с помощью специального инструмента. Это позволяет, например, заменить вышедшую из строя секцию, или установить то количество секций, что будет оптимальным для обогрева конкретной комнаты.

А подсчет оптимального количества секций строится на следующем.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Для каждого помещения свойственно какое-то количество тепла, которое возместит тепловые потери и будет поддерживать комфортную для людей температуру воздуха. Часто утверждают, что это – 100 ватт на один квадратный метр площади помещения. Но такая пропорция – слишком уж упрощенная, не учитывающая многих факторов, касающихся как особенностей комнаты, так и специфики дома, вплоть до региона, в котором он выстроен.

Так что рекомендуем воспользоваться более совершенным алгоритмом расчёта – он-то как раз и заложен в наш калькулятор.

Идем далее. У каждого прибора теплообмена (и у каждой секции чугунного радиатора — в частности), имеется показатель тепловой мощности, которую он способен передать в помещение. Если знать эту величину (а отыскать ее несложно – в паспортных характеристиках изделий), то самым простым делением можно определить, сколько секций будут способны обеспечить нужный приток тёплая.

При этом, конечно, следует учитывать еще и специфику установки батарей. Имеется в виду схема врезки радиатора в контур (не все они одинаковы по величине теплоотдачи), особенности расположения прибора на стене (нет ли помех свободному теплообмену).

 Даже в наших довольно узких рамках рассмотрения – можно отыскать несколько различных моделей чугунных радиаторов МС.

— Во-первых, они отличаются размерами, и это видно уже сразу по наименованию модели. Например, наиболее распространёнными считаются МС-140-500, где 140 – толщина секции в профильной проекции, 500 – межосевое расстояние (и то и другое в миллиметрах).

— Во-вторых, для увеличения площади теплообмена у некоторых моделей предусматривается еще и внутреннее оребрение. Теплоотдача таких батарей, естественно, несколько выше.

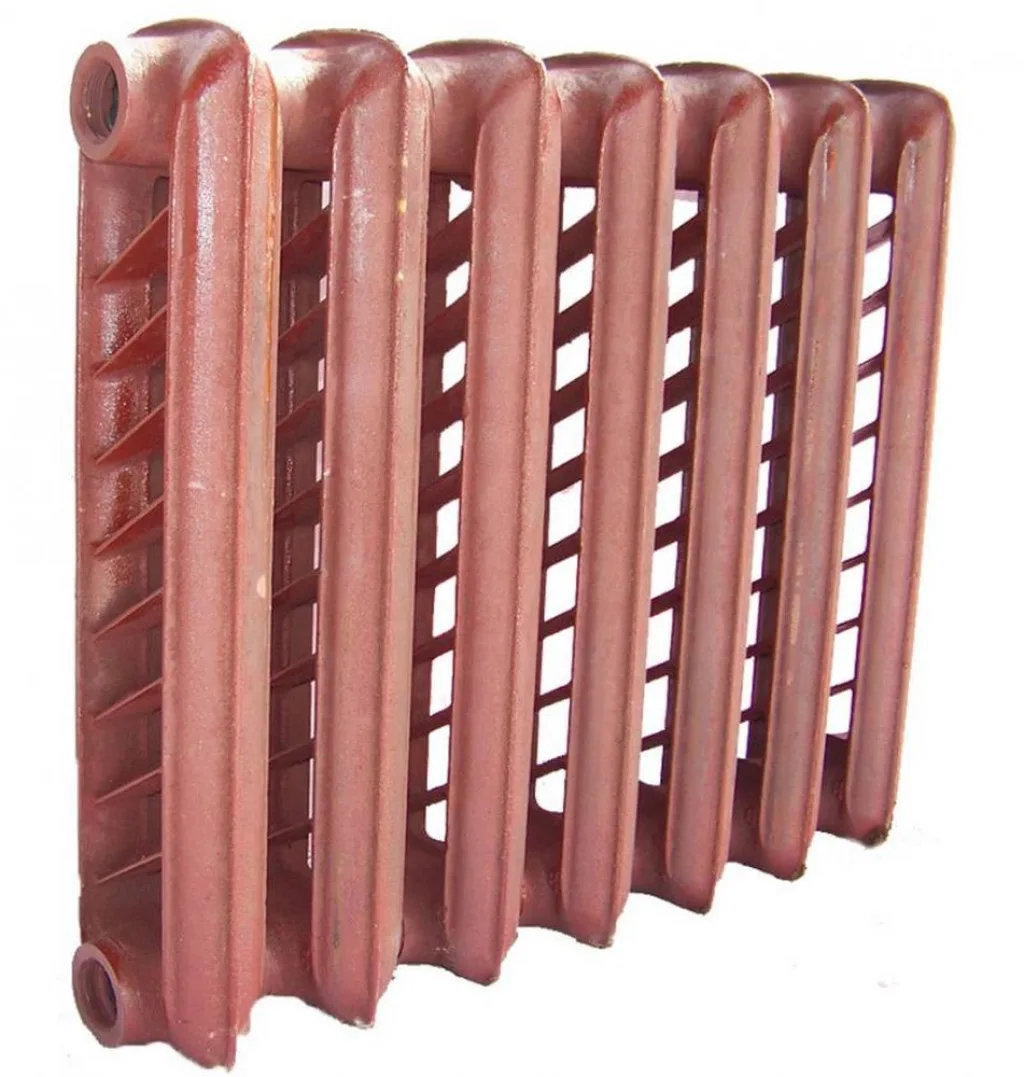

Радиатор может быть с внутренними ребрами, существенно повышающими площадь активного теплообмена
Радиатор может быть с внутренними ребрами, существенно повышающими площадь активного теплообмена

Все эти данные тоже внесены в базу данных калькулятора. Так что можете приступать к расчету и получать нужный результат.

Калькулятор расчета количества секций чугунного радиатора МС

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ»

КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА
Нормальный уровень отрицательных температур в самую холодную декаду года,

ГЕОМЕТРИЯ ПОМЕЩЕНИЯ
Площадь помещения, м²
Высота потолка в помещении

ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ
Количество внешних стен
Внешние стены смотрят на:
Положение внешней стены относительно зимней розы ветров
Степень термоизоляции внешних стен
Что расположено снизу?
Что расположено сверху?

ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ
Количество окон
Высота окна, м
Ширина окна, м
Тип установленных окон

ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ
Количество дверей на улицу, холодный балкон, в неотапливаемые помещения

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВ
Планируемая схема врезки радиаторов в контур отопления
Планируемое размещение радиатора на стене

КАКОЙ РАДИАТОР ПЛАНИРУЕТСЯ К УСТАНОВКЕ
Модель радиатора МС

Пояснения по проведению расчетов

Все довольно просто – нужно лишь последовательно указывать в полях программы запрашиваемые данные. Их довольно много – но тем точнее будет получаемый результат.

  • Первое – климатические условия региона проживания. Они выбираются указанием нормальной температуры для самой холодной декады зимы.
  • Далее, предстоит указать размеры комнаты – ее площадь и высоту потолка.
  • Несколько полей оценят особенности помещения:

— Сколько комната имеет внешних стен.

— В какую сторону света смотрит внешняя стена (фактор, учитывающий солнечное воздействие).

— Если зимой на местности расположения знания есть явное преобладание ветра с какой-то стороны, то это тоже можно учесть при расчете. Понятно, что комната с наветренной стороны будет выстуживаться активнее. Если таких данных нет – можно оставить «по умолчанию».

— Оценивается уровень термоизоляции стен. Если все делалось «по уму» то есть на основании теплотехнических расчетов, можно выбирать первый вариант. А третий вариант, по большому счету, вообще недопустим в жилом доме.

— Указывается «соседство по вертикали», сверху и снизу, тем самым принимаются во внимание возможный уровень теплопотерь через пол и потолок.

  • Следующий блок полей посвящён окнам – их наличию, количеству, размерам и качеству. На основании собранной информации программа выработает корректирующий коэффициент.
  • В комнате могут располагаться двери, выходящие на улицу или в смежной холодное помещение. Регулярное пользование ими – это дополнительный приток холодного воздуха, требующий компенсации от системы отопления.
  • Далее, сначала предстоит указать, по какой схеме радиатор врезается в контур, а затем – оценить степень наличия помех для теплообмена в месте его расположения.
  • Ну и последним пунктом становится выбор модели радиатора – для этого предложен список.

Остается нажать на клавишу – и будет показан результат. Рассчитанное количество секций гарантированно будет поддерживать комфортную температуру в помещении в самый холодные дни зимы. А для более теплых ней – рекомендуется создавать систему термостатической регуляции.

Можно ли «руководить» теплоотдачей радиаторов отопления?

Не только можно – но и нужно. Безусловно, следует быть готовым к самым неблагоприятным условиям, но в относительно тёплые дни — нет никакого смысла «греть на полную катушку». Одним из способов термостатического управления становится монтаж терморегуляторов на радиаторы отопления — этому вопросу посвящена отдельная статья нашего портала.
