Калькулятор расчета термоизоляции труб отопления при наружной прокладке

В частном строительстве могут случиться ситуации, когда котельная расположена в основном здании, но от него требуется провести теплотрассу к другой постройке – жилой, технической, подсобной, сельскохозяйственной и т.п. Получается, что некоторые участки трубы проходящие, например, через неотапливаемые помещения, через подвалы или чердаки, проложенные в подземных каналах а иногда – и просто на открытом воздухе, чтобы не допустить ненужных потерь тепловой энергии потребуют дополнительной термоизоляции.

Цены на термоизоляцию для труб

термоизоляция для труб
Калькулятор расчета термоизоляции труб отопления при наружной прокладке
Калькулятор расчета термоизоляции труб отопления при наружной прокладке

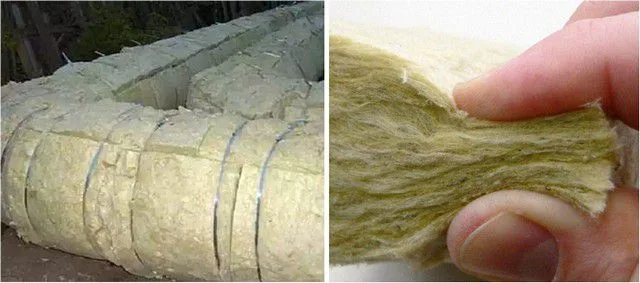

Удобнее всего, конечно, использовать готовые утеплительные полуцилиндры, но если такой возможности нет, то можно применить и минеральную вату. Найти требуемые значения толщины утеплителя несложно – для этого есть соответствующие таблицы. Проблема в том, что любой волокнистый утеплитель при таком использовании со временем обязательно даст усадку, и его толщины может стать недостаточно. Предусмотреть этот нюанс поможет калькулятор расчета термоизоляции труб отопления при наружной прокладке.

Для расчетов потребуются некоторые табличные данные – они указаны ниже, с соответствующими пояснениями.

Калькулятор расчета термоизоляции труб отопления при наружной прокладке

Перейти к расчётам


Введите запрашиваемые значения и нажмите кнопку "Рассчитать необходимую толщину минераловатного утепления"
Табличная толщина утеплительного слоя, мм
Табличное значение коэффициента уплотнения для выбранного утеплителя
Внешний диаметр утепляемой трубы, мм

Табличные данные для расчета и пояснения по его проведению

Точный расчет подобного утепления теплотрассы – это весьма сложные вычисления, и проводит их нет необходимости, так как основные показатели давно определены и сведены в таблицы. Ниже представлена таблица, которую с успехом можно использовать при утеплении теплотрасс минеральной ватой для практически всей Европейской части России. При желании, для районов с более суровым или, наоборот,  мягким климатом можно найти свои значения, вбив в поисковике «СП 41-103-2000».

Наружный диаметр трубы, ммТемпературный режим теплоносителя, °С
подачаобраткаподачаобраткаподачаобратка
6550905011050
Толщина минераловатной изоляции, мм
45505045454040
57585848484545
76676751515050
89666653535050
108626258585555
133686865656161
159747464646868
219787876768282
273828284849292
325808087879393

Любая минеральная вата при накручивании на трубы обязательно со временем даст усадку. Можно, конечно, «намотать» ее с большим запасом, но это нерентабельно, а кроме того, СНиП определяет и предельно допустимые максимальные толщины утепления:

Наружный диаметр трубопровода, ммПредельная толщина термоизоляции трубы, мм, при температуре носителя
до +19°С +20°С и более
188080
25120120
32140140
45140140
57150150
76160160
89180170
108180180
133200200
159220220
219230230
273240230
325240240
предельная толщина

Лучше всего – провести вычисления, в которых учтен коэффициент уплотнения материала и диаметр утепляемой трубы. Для этого есть соответствующая формула, которая и заложена в предлагаемый калькулятор.

А коэффициент уплотнения несложно определить из следующей таблицы:

Минераловатные утеплители и диаметр изолируемых трубКоэффициент уплотнения Kc.
Маты минеральной ваты прошивные1.2
Маты термоизоляционные «ТЕХМАТ»1,35 ÷ 1,2
Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм):
→ Ду < 800, при средней плотности 23 кг/м³3
̶ то же, при средней плотности 50-60 кг/м³1,5
→ Ду ≥ 800, при средней плотности 23 кг/м ³2
̶ то же, при средней плотности 50-60 кг/м³1,5
Маты из стеклянного штапельного волокна на синтетическом связующем, марка:
→ М-45, 35, 251.6
→ М-152.6
Маты из стеклянного шпательного волокна «URSA», марка:
→ М-11:
̶ для труб с Ду до 40 мм4,0
̶ для труб с Ду от 50 мм и выше3,6
→ М-15, М-172.6
→ М-25:
̶ для труб с Ду до 100 мм1,8
̶ для труб с Ду от 100 до 250 мм1,6
̶ для труб с Ду более 250 мм1,5
Плиты минераловатные на синтетическом связующем марки:
→ 35, 501.5
→ 751.2
→ 1001.1
→ 1251.05
Плиты из стеклянного штапельного волокна марки:
→ П-301.1
→ П-15, П-17 и П-201.2

Полученное значение становится оптимальным – оно и гарантировано обеспечивает необходимый уровень утепления теплотрассы, и не приводит к ненужному перерасходу минеральной ваты.

При определенных условиях может получиться, что расчет дает толщину меньше табличной. В этом случае — на практике применяется исходное табличное значение.

2016-08-02_215120Существуют и иные методы утепления труб отопления

Цены на утеплитель для труб

утеплитель для труб

Далеко не все традиционные утеплители подойдут для этой цели, просто из соображений невысокой термостойкости. Как еще можно утеплить трубы отопления на открытом воздухе – в специальной публикации нашего портала.
