Можно и без сварки: 5 легких способов соединить профильную трубу

Олег Грищук Опубликовал(а):
Обновлено: 02.04.2020

Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

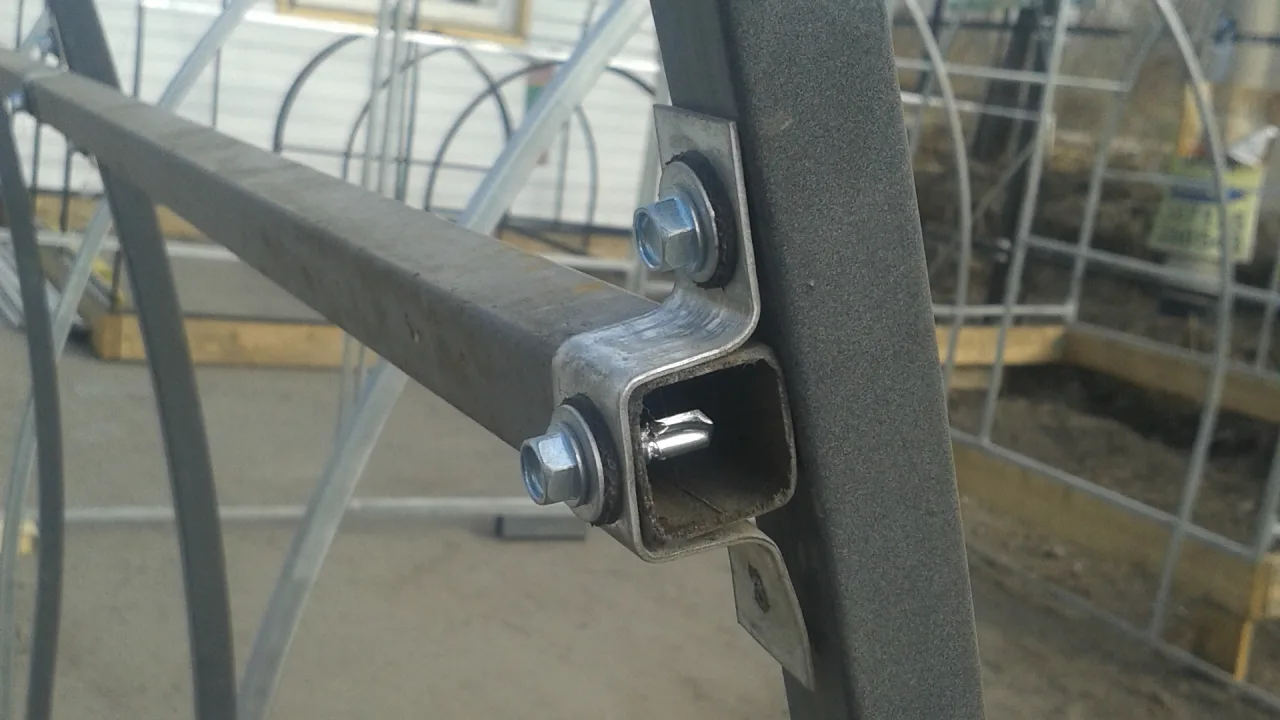

5 легких способов соединить профильную трубу
5 легких способов соединить профильную трубу

Как соединить профильную трубу без сварки?

Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

  • жесткие (использование фланцев, «крабов», фитингов и муфт);
  • плавающие (сюда относятся такие элементы, как клипсы и стяжки).

Рассмотрим каждый из способов более детально.

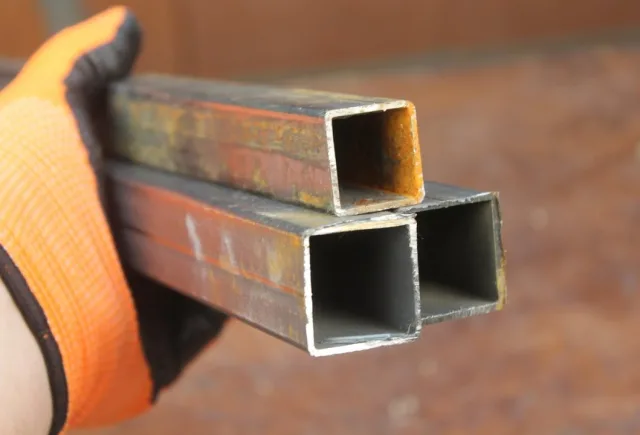

Есть разные способы соединения профильной трубы
Есть разные способы соединения профильной трубы

Цены на профильные трубы

профильные трубы

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

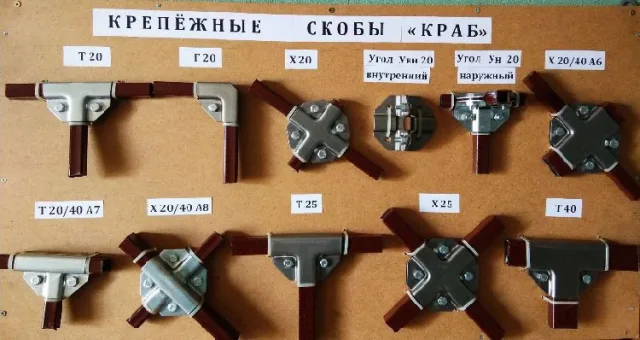

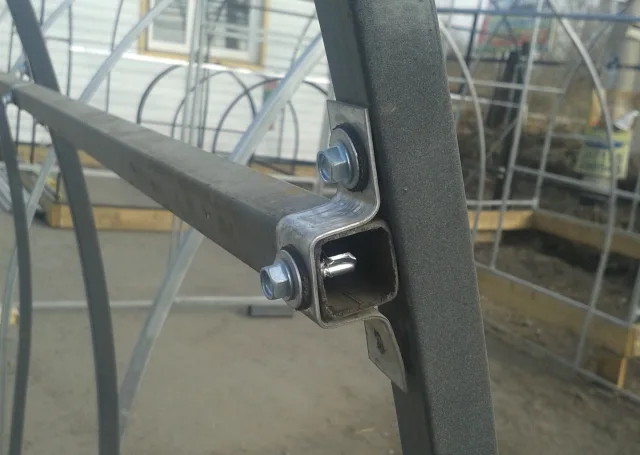

Краб-крепление для профильной трубы
Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

  • объемные (предназначены для соединения трех труб по углам или четырех внутри);
  • Т-образные (предназначены для соединения трех труб);
  • Х-образные (предназначены для фиксации четырех труб);
  • Г-образные (предназначены для соединения двух профилей).
Разновидности креплений профильных труб краб-системой
Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

  • теплицы, парники;
  • стеллажи, скамейки;
  • летний душ;
  • клетки для питомцев, вольеры;
  • беседки, навесы;
  • опоры для вьющихся растений, легкие ограждения.

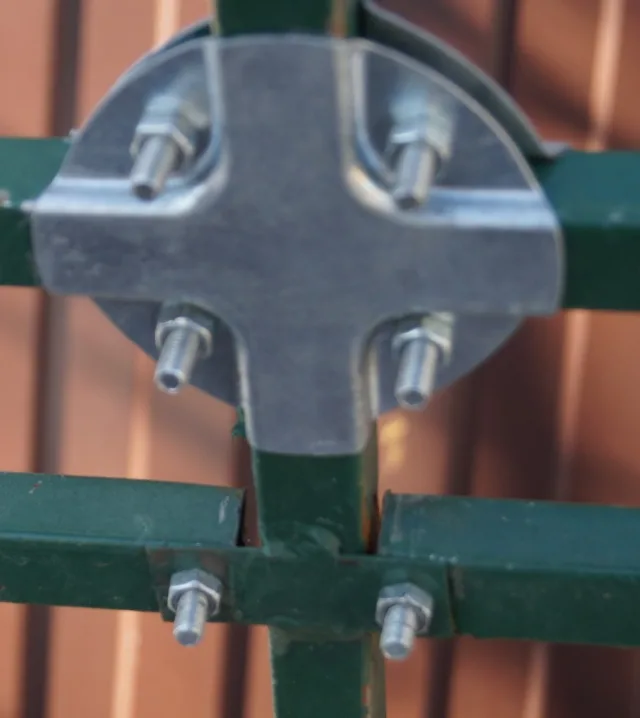

Такие крепежи используются в теплицах и парниках
Такие крепежи используются в теплицах и парниках

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

Плюсы

  • большой срок службы (до 50-ти лет);
  • конструкции можно многократно собирать/разбирать;
  • доступная стоимость краб-элементов;
  • со сборкой справится даже неквалифицированный работник;
  • универсальность.

Минусы

  • нельзя соединять трубы больше 40х40 мм;
  • места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
  • трубы можно соединять лишь под углом 90 градусов;
  • если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
  • гайки нужно регулярно подтягивать.

Цены на краб-системы для профильных труб

краб системы для профильных труб

Видео – Краб-системы для профильной трубы

Способ №2. Хомуты

Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

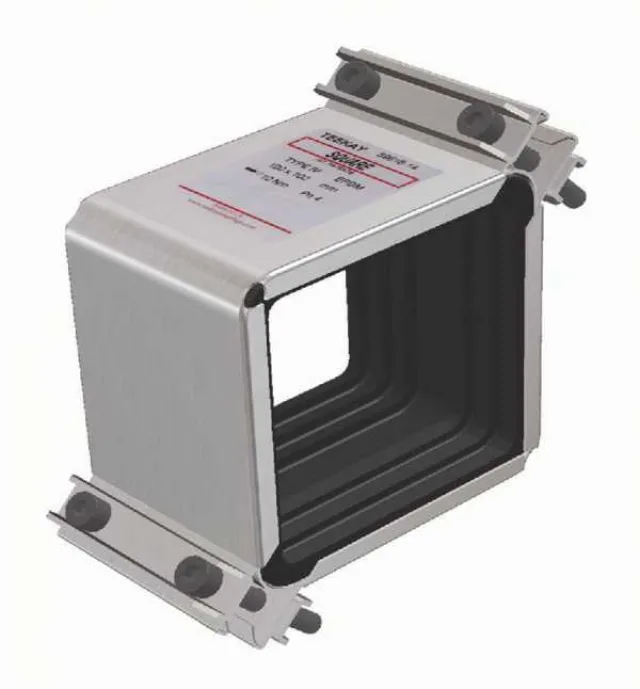

Хомут для соединения квадратных труб
Хомут для соединения квадратных труб

Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

Способ №3. Фитинги

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

  • крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
  • муфты (чтобы стыковать прямолинейные участки);
  • угольники (чтобы создавать колени и повороты для изменения направления трубы).

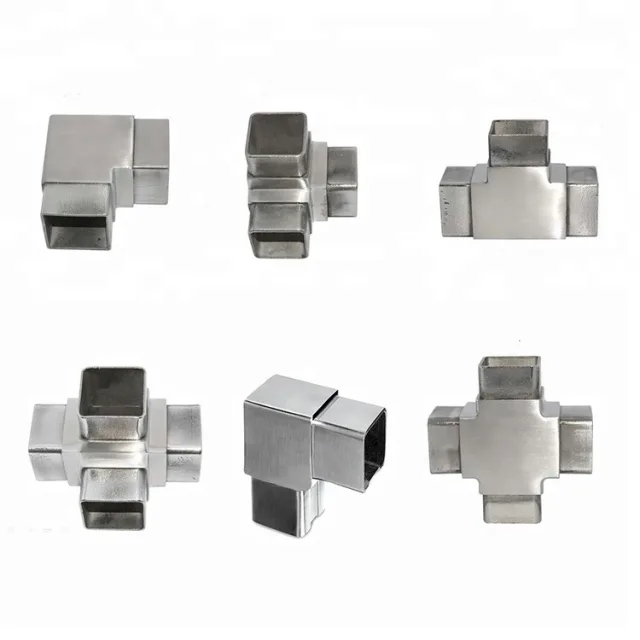

Труба устанавливается внутрь фитинга
Труба устанавливается внутрь фитинга

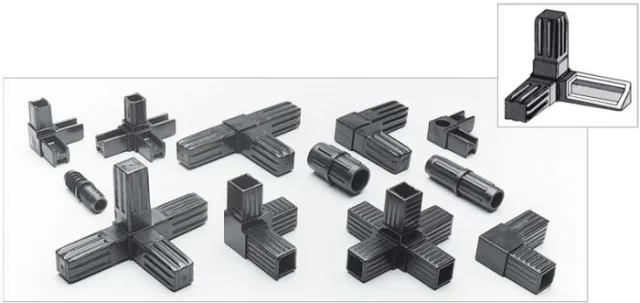

Фитинг устанавливается внутрь трубы
Фитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

  • вначале на торцы нужно надеть обжимные гайки;
  • затем нужно установить кольца – зажимные/прижимные/уплотнительные;
  • после этого надевается фитинг;
  • в конце нужно затянуть гайки на торцах, чтобы скрепить детали.
Фитинг для соединения труб круглого сечения
Фитинг для соединения труб круглого сечения

Цены на соединитель для профильных труб

соединитель для профильных труб

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

  • торцы труб нужно срезать перпендикулярно относительно оси;
  • следует удалить заусенцы, после чего надеть фланцы;
  • между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
  • в конце фланцы нужно скрепить болтами с гайками.
Фланец для квадратной трубы
Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

  1. Прокладка должна быть одна, не больше, иначе снизится герметичность.
  2. Каждые один-два года состояние прокладки следует проверять.
  3. Гайки лучше закручивать диаметрально расположенными парами – это также повысит герметичность.
  4. Важно, чтобы прокладка не касалась болтов.
  5. Если собирается водопровод, то прокладки должны быть из картона, пропитанные олифой.
  6. Резьба болта не должна выходить из гайки больше, чем на ½ часть длины.
  7. Для герметизации стыков в отопительных системах используется асбестовый картон.
Есть ряд правил соединения профильных труб фланцем
Есть ряд правил соединения профильных труб фланцем

Какой способ соединения выбрать?

Выбирая способ соединения, учитывайте тип и назначение будущей конструкции:

  • если выберите фитинги, то помните, что соединения все же лучше усилить сваркой по причине недостаточной прочности;
  • краб-системы больше подходят для сборки небольших хозяйственных или садовых конструкций;
  • фланцы применяют для профильной трубы большого сечения в конструкциях, которые часто приходится разбирать/собирать.

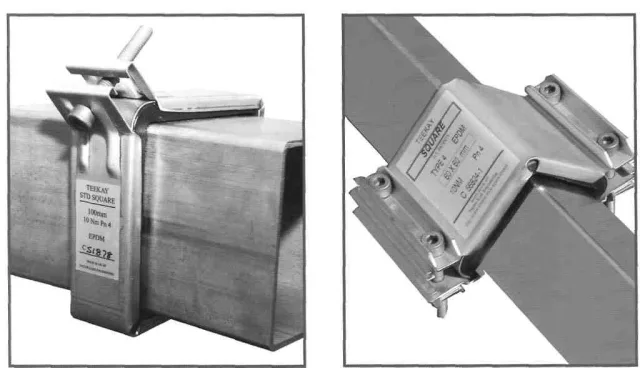

Правила выбора подходящего соединения
Правила выбора подходящего соединения

Покупая крепежные элементы, обращайте внимание не следующие моменты:

  • первый этап работы – это создание эскиза, по которому будет подсчитываться количество требуемых материалов;
  • не покупайте краб-элементы, стенки которых имеют толщину меньше 1,5 мм (такие не обеспечат требуемой прочности);
  • крепежи не должны иметь вмятин, трещин, отклонений по размерам или конфигурации;
  • детали с пятнами ржавчины или с поцарапанной поверхностью долго не прослужат;
  • очень важен и производитель, отдавайте предпочтение продукции хорошо зарекомендовавших себя компаний.

Для создания построек своими руками оптимальным вариантом являются краб-системы. Но он применим далеко не во всех случаях, когда требуется собрать конструкцию из профильной трубы. К примеру, сварной трубопровод в стене или сварные ворота будут более надежными в эксплуатации.

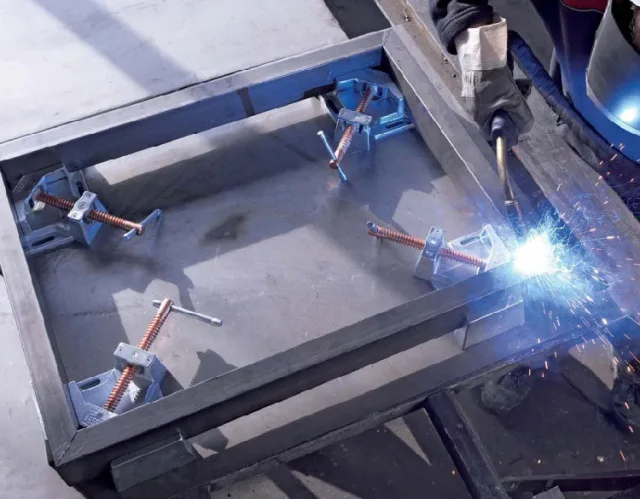

Иногда сварка все же более предпочтительна
Иногда сварка все же более предпочтительна

Видео – Как соединить профильную трубу без болтов и сварки
