Как установить доводчик на дверь: монтируем своими руками

Многим из нас памятны нехитрые устройства, которые ранее применялись для того, чтобы обеспечивалось самостоятельное и плотное закрывание входных, межкомнатных дверей, калиток, входов в подъезд и т.п. Для этого использовались обычные пружины, противовесы с тросиками и системами блоков, а нередко народные умельцы приспосабливали в подобных целях даже резиновые жгуты или куски старых покрышек. Сегодня такие проблемы решаются гораздо проще и эффективнее, так как есть всегда возможность купить дверной доводчик – их ассортимент, представленный в продаже, весьма широк.

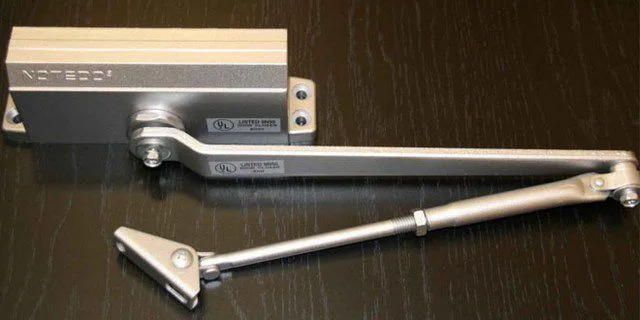

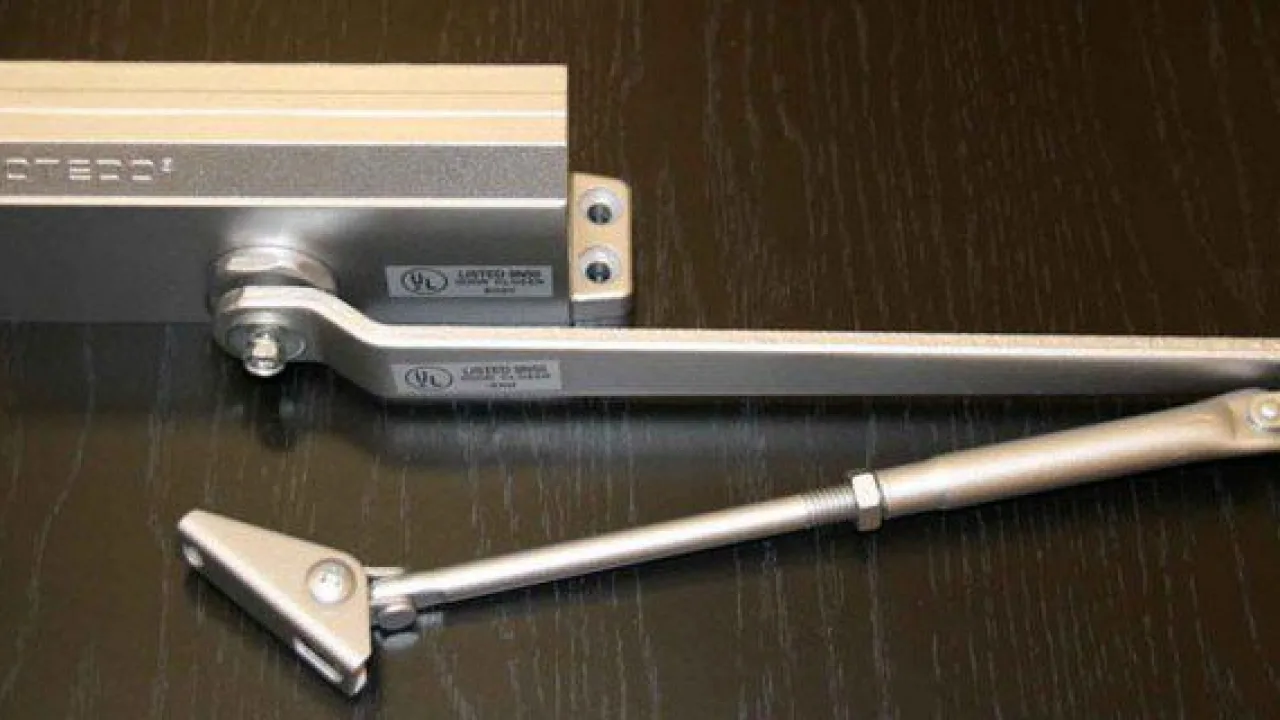

Как установить доводчик на дверь
Как установить доводчик на дверь

Приобрести такой механизм – это лишь полдела, так как нужно еще правильно его смонтировать. Можно, конечно, обратиться к услугам мастеров, однако, если тщательно разобраться, как установить доводчик на дверь, то окажется, что подобную работу вполне можно провести и самостоятельно.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

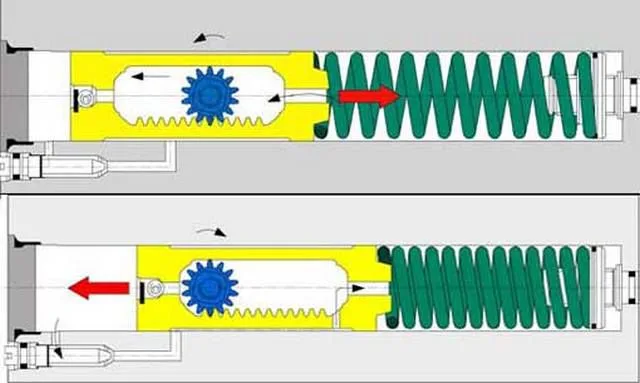

Схема работы доводчика с реечной передачей момента и гидравлическим контуром
Схема работы доводчика с реечной передачей момента и гидравлическим контуром
  • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
  • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

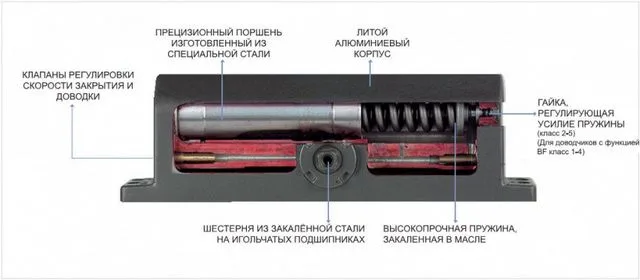

Корпус доводчика в разрезе
Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

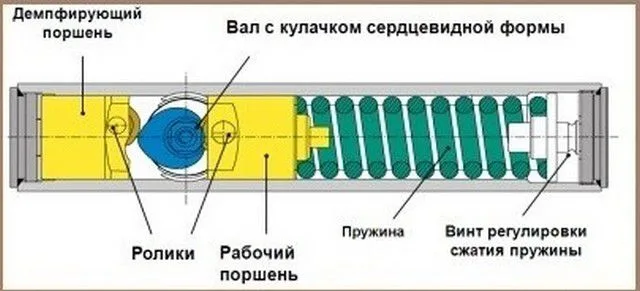

Схема доводчика с кулачковым механизмом
Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

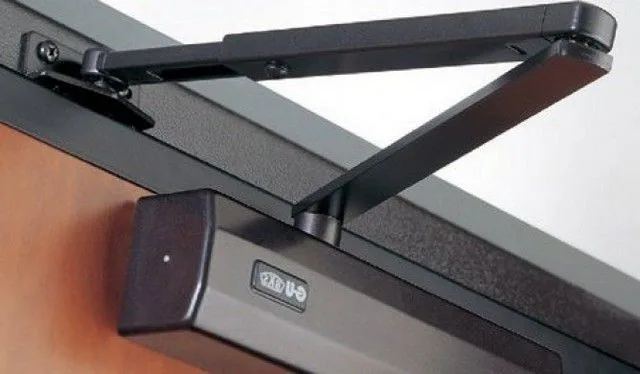

Доводчик с открытым двухколенным рычажным механизмом
Доводчик с открытым двухколенным рычажным механизмом
  • Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.
Доводчик с направляющим каналом - слайдерной системы
Доводчик с направляющим каналом — слайдерной системы
  • Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Что учесть при выборе доводчика

Если появилось желание оснастить дверь в своей квартире или доме доводчиком, прежде чем приобретать этот механизм нужно определиться с его «размером». Под этим понятием кроется классификация по европейскому стандарту EN 1154. Так, установлено семь градаций доводчиков по величине закрывающего усилия, которые подбираются исходя из размеров и массы дверного полотна:

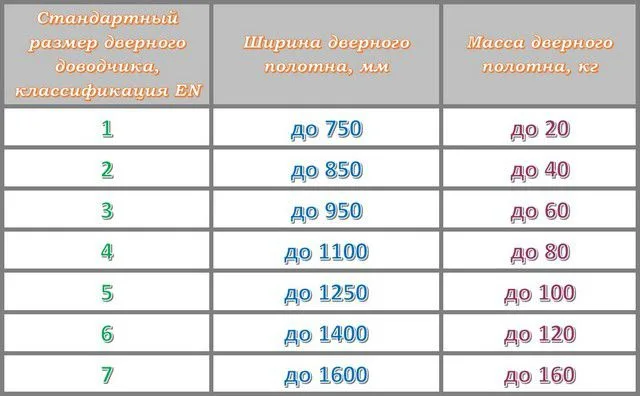

Стандартная градация "размеров" доводчика
Стандартная градация «размеров» доводчика
  • При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
  • Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
  • В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
  • Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
  • Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
  • Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

  • Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:

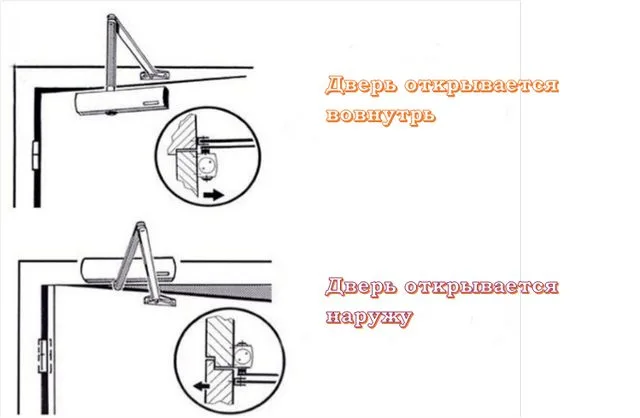

Схема установки зависит от направления открывания двери
Схема установки зависит от направления открывания двери

— Если дверь открывается в сторону размещения доводчика, то его корпус будет крепится к дверному полотну, а рычажная система – к дверной раме.

— При открывании двери наружу, от себя, схема меняется на противоположную – корпус на косяке, а кронштейн рычажной системы или скользящий канал – на двери.

В обоих случаях винты регулировки на корпусе доводчика должны быть обращены в сторону петель.

  • В комплект практически любого современного доводчика обязательно входит шаблон, выполненный в натуральную величину, который предельно упрощает процесс предварительной разметки мест крепления и корпуса, и рычажного кронштейна.

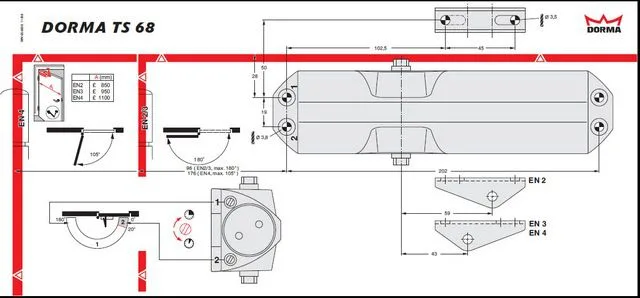

Образец установочного шаблона доводчика
Образец установочного шаблона доводчика

Обычно шаблоны имеются на все предусмотренные способы установки – на левые и правые двери, открывающиеся наружу или вовнутрь.

Кроме этого, если доводчик имеет возможность работать в нескольких стандартных классах по ЕN, то на шаблоне это тоже обязательно будет указано. Бывают нанесены разные линии его приложения к углу двери (как на представленном примере), либо на нем указаны разным цветом центры высверливания монтажных отверстий под каждый уровень (размер).

Итак, если мастер определился с требуемым размером и местом расположения деталей, можно переходить к монтажу.

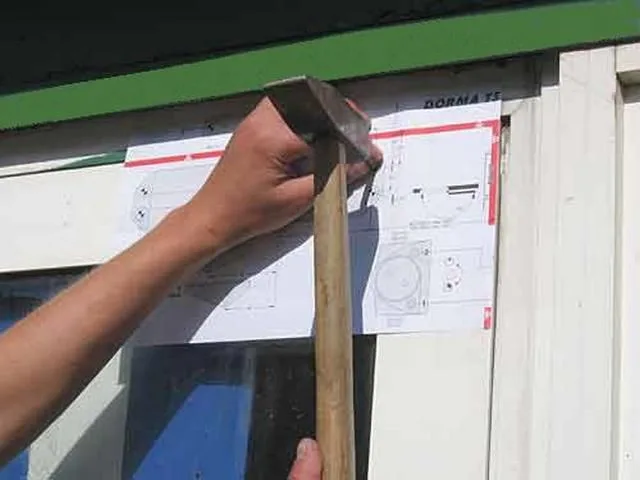

Шаблон крепится по линиям, кернятся места для отверстий
Шаблон крепится по линиям, кернятся места для отверстий
  • Шаблон с максимальной точность крепится с помощью полосок скотча к дверному полотну по указанным линиям. Кернером намечаются центры высверливаемых отверстий.

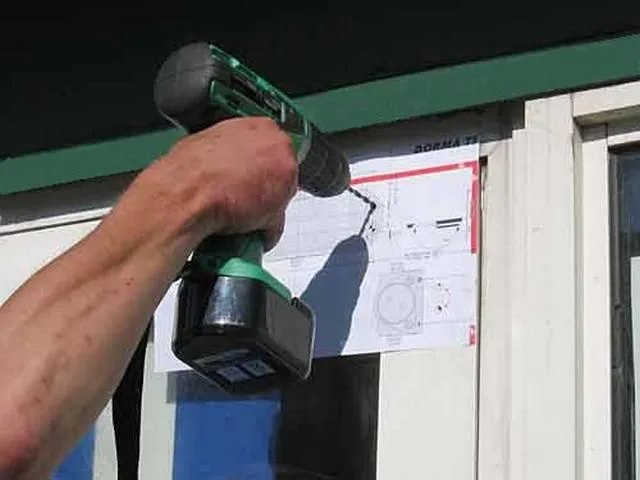

Высверливание отверстий под саморезы
Высверливание отверстий под саморезы
  • Электродрелью высверливаются отверстия требуемого инструкцией по монтажу диаметра.

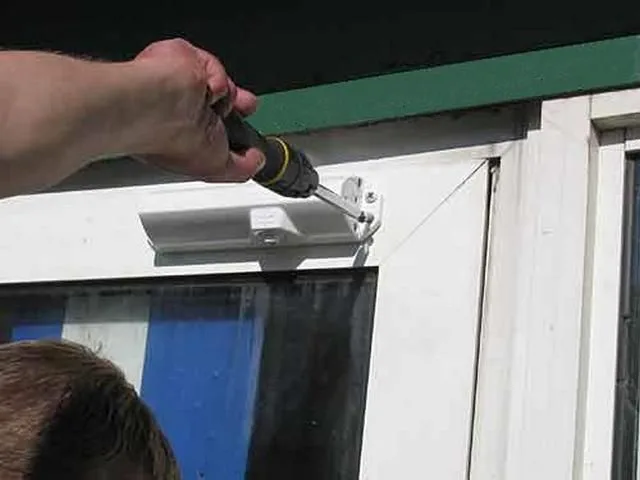

Крепление корпуса доводчика
Крепление корпуса доводчика
  • Входящими в комплект поставки крепежными деталями (саморезами) крепится корпус доводчика. При этом следует лишний раз проверить правильность ориентирования регулировочных винтов.

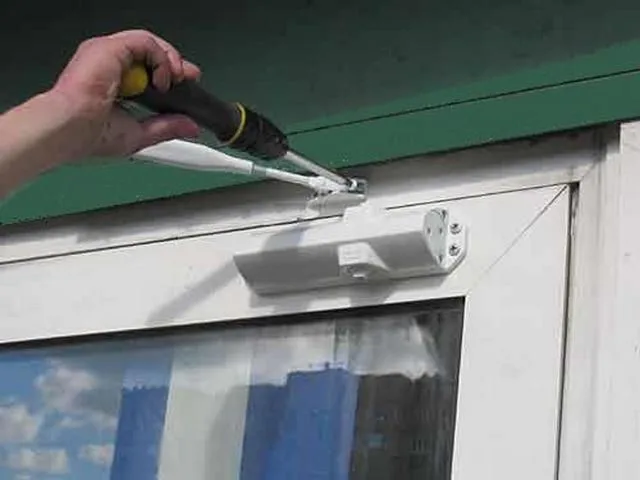

Крепление кронштейна регулируемого рычага
Крепление кронштейна регулируемого рычага
  • Следующий шаг – установка кронштейна (лапки) с регулируемым коленом рычажной системы.

Если детали рычажного механизма в комплекте поставки соединены между собой, то этот шарнир нужно временно разобрать – окончательная его сборка будет проводиться при регулировке доводчика.

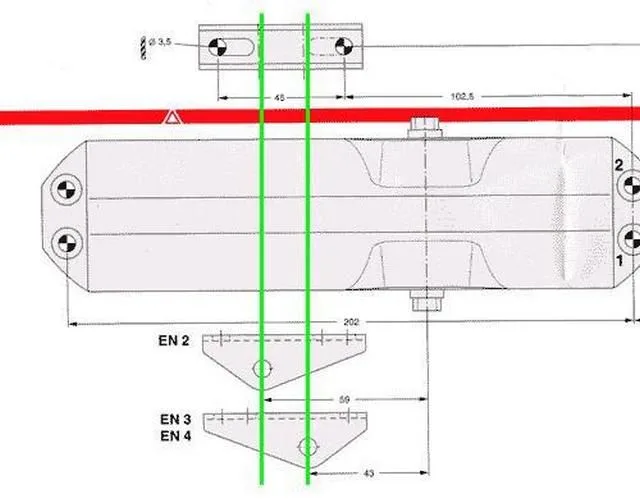

Установка кронштейна может зависеть от величины усилия доводчика
Установка кронштейна может зависеть от величины усилия доводчика

Еще один нюанс. Кронштейн может быть в несимметричном исполнении, поэтому следует сверить его расположение с требуемым усилием закрывания двери. В рассматриваемом случае (на рисунке) показаны два положения – для ЕN -2 и для ЕN -3 и 4.

  • Следующий шаг – установка жесткого, нерегулируемого колена рычажной системы. Оно сажается на ось доводчика на шлицы (обычно четырехгранник) и фиксируется гайкой с помощью гаечного ключа.

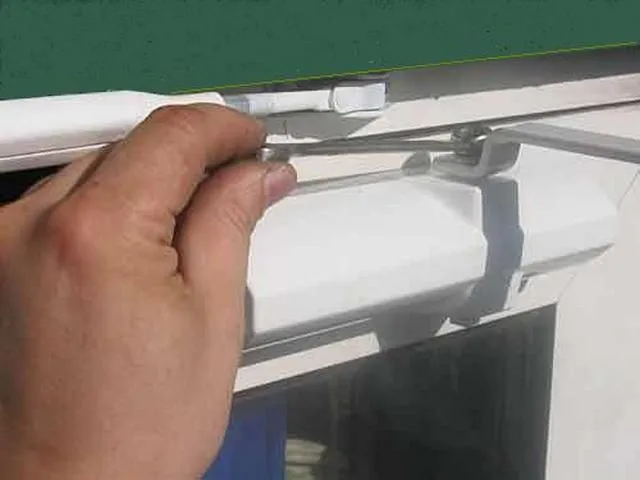

    Крепление нерегулируемого колена рычажной системы
    Крепление нерегулируемого колена рычажной системы
  • Прежде чем его соединять шарнирно оба рычага, необходимо учесть еще одну тонкость монтажа:
Необходима плавная доводка двери
Необходима плавная доводка двери

В случае, когда приоритетом является плавное закрывание двери без стука, а сама она не оснащена защелкой или уплотнителем, регулируемое колено рычага размещается перпендикулярно поверхности двери, а жесткий рычаг – под углом к ней. Соединение проводится при полностью закрытой двери. Длину регулируемого рычага легко изменить, заворачивая или отворачивая на несколько оборотов винтовую его часть.

Требуется закрытие двери "с прихлопом"
Требуется закрытие двери «с прихлопом»

— Если для закрытия двери необходимо акцентированное финишное усилие (установлен замок с защелкой или уплотнитель), то схема несколько меняется. Жёсткий рычаг в этом случае должен быть перпендикулярен дверному полотну, и под это расположение подгоняется длина регулируемого колена. Таким образом, пружина доводчика изначально становится немного нагруженной, что увеличит усилие при полном закрывании двери.

  • После регулировки этого «треугольника» собирается шарнир между обеими коленами.

По сути, на этом стандартная процедура монтажа доводчика заканчивается и можно переходить к регулировке. Однако, как показывает практика, конструкция двери может преподнести определенные «сюрпризы», что потребует применения специальных монтажных планок (пластин) или уголков:

Кронштейн рычага на монтажном уголке
Кронштейн рычага на монтажном уголке
  • Слишком глубокий дверной проем не дает возможности разместить рычажный кронштейн непосредственно на раме двери. В этом случае он устанавливается на монтажный уголок.
Обратная ситуация - на монтажном уголке установлен корпус доводчика
Обратная ситуация — на монтажном уголке установлен корпус доводчика
  • «Зеркальная» ситуация, когда установки на монтажный уголок требует уже сам корпус доводчика.
Конструкция двери не позволяет разместить полностью корпус доводчика
Конструкция двери не позволяет разместить полностью корпус доводчика
  • Конструкция дверного полотна не дает возможности установить корпус доводчика на своей поверхности (например, высоко расположенное стекло). В этом случае вначале крепится монтажная пластина, а затем, к ней, сам корпус.
Сложности с установкой кронштейна на дверной раме
Сложности с установкой кронштейна на дверной раме
  • Дверное полотно несколько выступает за раму, или же место над ней не позволяет закрепить к нему кронштейн. Чтобы выровнять по одному уровню корпус и крепление рычагов, создать условия для надежного крепления, потребуется установить монтажную пластину.
Нормальному размещению корпуса доводчика препятствует причудливая форма наличника
Нормальному размещению корпуса доводчика препятствует причудливая форма наличника
  • Сложная фигурная форма дверного наличника не дает ровной площадки для монтажа корпуса доводчика. Выход – предварительная установка монтажной пластины.

Монтажные уголки или пластины, как правило, не входят в комплект поставки доводчика, но обычно представлены в продаже в достаточно широком ассортименте для большинства моделей.

Узнайте интересное интерьерное решение, из нашей новой статьи — «Дверной проём без двери».

Регулировка установленного доводчика

После монтажа доводчика требуется провести необходимые регулировки так, чтобы его работа была наиболее комфортной для хозяев.

Скорость закрывания двери регулируется в двух диапазонах. Расположение и маркировка установочных винтов у разных моделей может существенно различаться – это следует уточнить в прилагаемой к изделию инструкции. Принцип же регулировки примерно одинаков.

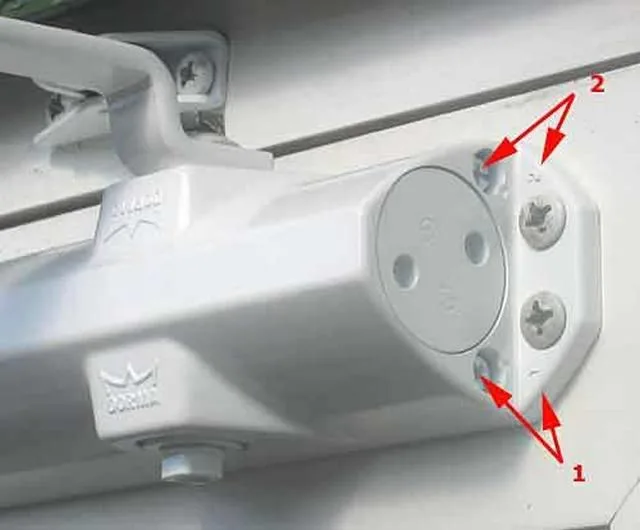

Регулировочные винты
Регулировочные винты
  • Вначале вращением соответствующего винта регулируют доводку двери до закрытого состояния. Сила и скорость устанавливаемого «дохлопа» напрямую зависят от массы и конструкции двери, ее оснащенности замком с защелкой (например, на подъездах с кодовыми замками защелка может быть достаточно тугой), установленного по периметру проема уплотнительного контура. В любом случае, скорость двери на финишном участке не должна слишком сильно отличаться от движения в начальном секторе.

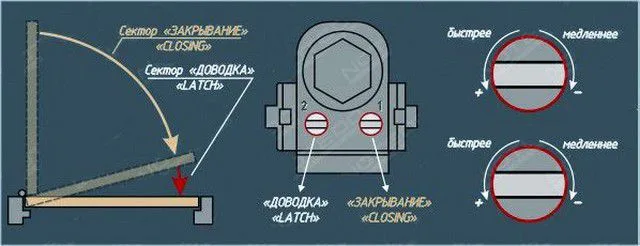

Диапазоны регулировок доводчика
Диапазоны регулировок доводчика
  • Затем устанавливают наиболее приемлемую скорость от полностью открытого положения и до угла примерно 15º (до начала доводки). Дверь должна двигаться плавно, без рывков и остановок.

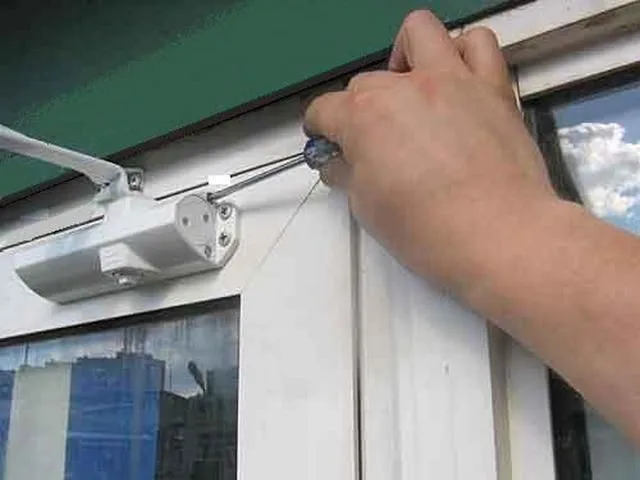

Не следует чрезмерно усердствовать с вращением винтов!
Не следует чрезмерно усердствовать с вращением винтов!
  • Регулировочные винты вращают очень плавно, в небольшом секторе этого бывает вполне достаточно. Чрезмерное закручивание или выкручивание винтов может привести или к поломке механизма, или к разгерметизации корпуса с вытеканием из него масла.
  • Если есть необходимость увеличения усилия закрывания, можно повысить специальным винтом предварительную нагруженность рабочей пружины доводчика.

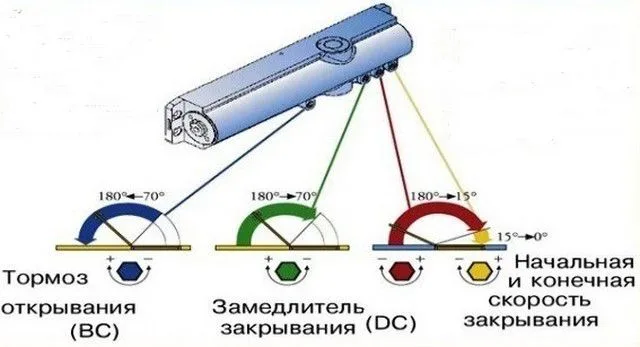

Некоторые доводчики имеют дополнительные возможности регулировки работы
Некоторые доводчики имеют дополнительные возможности регулировки работы

Как уже говорилась, некоторые модели доводчиком имеют и дополнительные функции. В инструкции по монтажу и эксплуатации конкретного изделия будут указаны правила регулировки, которых следует строго придерживаться.

Цены на популярные виды дверных доводчиков

Доводчики

Видео: пример регулировки дверного доводчика

Несколько советов по эксплуатации доводчика

  • Ни в коем случае нельзя рассматривать доводчик в роли ограничителя максимального открывания двери – рычажный механизм при таком подходе долго не прослужит. В этих целях лучше применить амортизирующие дверные упоры, смонтированные на полу или на стене. Исключение составляют некоторые модели со слайдерным расположением рычага – в направляющем желобе иногда можно устанавливать ограничитель предельного открытия.
  • Запрещается блокировать дверь с доводчиком в открытом положении с помощью установленных на пути полотна тяжелых предметов или привязывания за ручку. Если есть необходимость длительный срок держать вход открытым, необходимо на это время отсоединить рычажную систему.
  • Нельзя пытаться принудительно увеличить скорость закрытия двери вручную – это вызовет быстрый износ механизма.
  • Запрещено виснуть на дверях, разрешать детям кататься на них, вешать на ручки значительный груз.
  • Доводчик будет функционировать правильно, если сама конструкция дверей не имеет дефектов. Еще перед монтажом следует проверить отсутствие разболтанность или провисания в петлях, перекосов полотна, правильную подгонку замков и защёлок, постоянно следить за этим в процессе эксплуатации.
  • Если доводчик приходится устанавливать на улице, следует предусмотреть защиту от попадания на него осадков и прямых солнечных лучей. Установленные в подобных «холодных» условиях механизмы потребуют сезонной регулировки дважды в год.
  • Необходимо проводить регулярное (не реже раза в год) смазывание шарнирных узлов рычажного механизма консистентной смазкой.

Узнайте, как установить входную дверь своими руками и инструкцию по монтажу, из нашей новой статьи.

При соблюдении хозяевами правил эксплуатации, доводчик должен добросовестно отработать гарантированный производителем срок.
