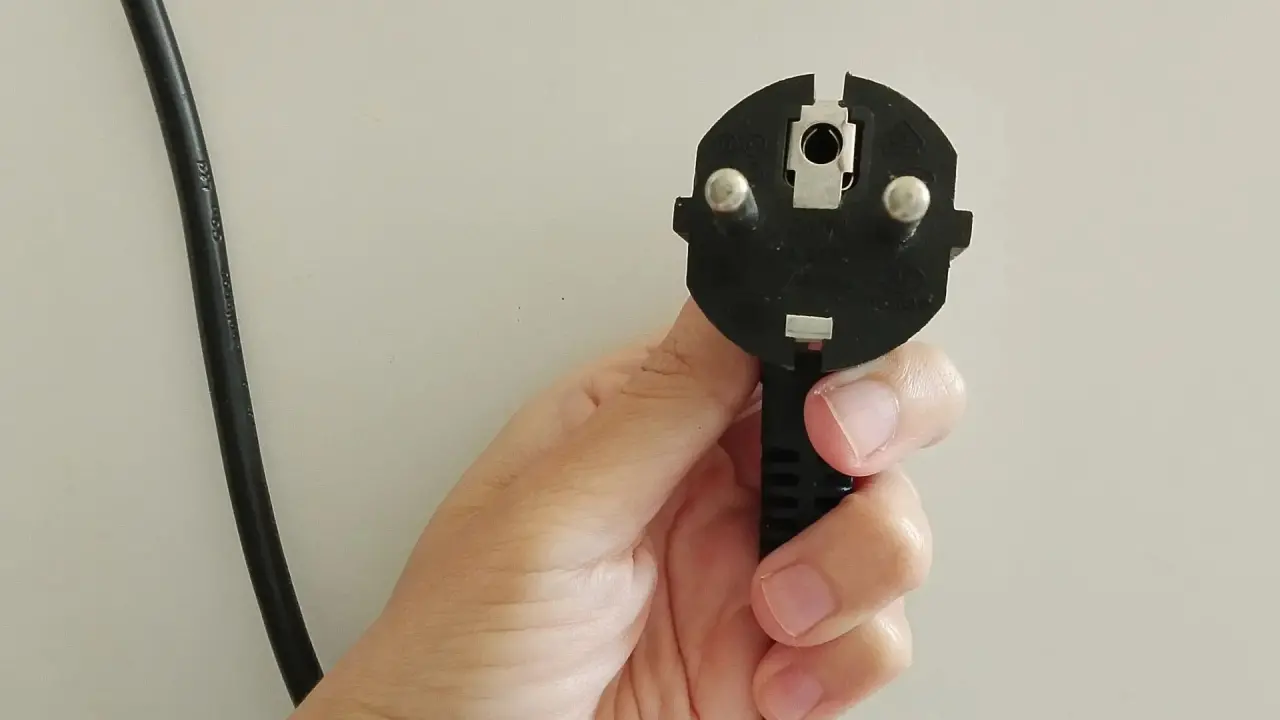

Почти у каждой крупной бытовой вилки есть два круглых штыря для питания, боковые металлические площадки и небольшое круглое отверстие между штырями. Часто внутри виден металл. Не все знают, для чего нужно это отверстие, хотя у него есть важное назначение.
Две системы заземления
Во многих европейских странах установлена розетка типа E. В ее гнезде есть металлический штырь. Это контакт защитного заземления. Чтобы вилка могла с ним соединиться, в её корпусе делают отверстие с металлическим контактом внутри. При включении штырь розетки входит в него.
В Германии использовали систему Schuko, или розетку типа F, где заземление обеспечивают не центральный штырь, а металлические площадки по краям вилки и ответные контакты в розетке.
Вилка-компромисс
Производителям техники нужно было продавать приборы в разных странах. Держать отдельные вилки для каждого рынка неудобно. Так появилась конструкция CEE 7/7: у неё есть и боковые контакты для Schuko, и отверстие для розеток типа E.
Одна и та же вилка подходит к двум системам: в розетке типа E работает отверстие, типа F - через боковые площадки, рассказываает источник.
Почему это связано с безопасностью
Заземление защищает человека. Если изоляция прибора повредится и напряжение попадёт на металлический корпус, ток уйдёт через защитный проводник. В вилке CEE 7/7 заземляющий контакт соединяется раньше, чем подаётся питание. При вынимании вилки всё происходит наоборот: силовые контакты размыкаются раньше, чем исчезает заземление. Сначала безопасность, потом питание.
Почему на некоторых вилках отверстия нет
Не всякая вилка с двумя круглыми штырями — это CEE 7/7. Например, компактная Europlug CEE 7/16 обычно имеет только два контакта. Она предназначена для маломощной техники, которой заземление не требуется по конструкции.
Вывод
Круглое отверстие в вилке нужно для заземления в розетках типа E. Оно появилось как удачное инженерное решение, объединившее два европейских стандарта. Боковые контакты работают в Schuko, отверстие — в розетке с выступающим штырём. Эта маленькая деталь обеспечивает совместимость и, что важнее, электробезопасность.
