Актуальность автономного снабжения дома электроэнергией с различной степенью остроты ощущается многими владельцами загородного жилья. Одних не устраивает неустойчивость работы электросетей в своем населенном пункте – перебои в снабжении или нестабильное напряжение не дают возможности с полным комфортом пользоваться современными приборами. У других и вовсе нет возможности в ближайшей перспективе подключиться к ЛЭП. Третьих настораживают постоянно растущие тарифы, и они, мысля на перспективу, хотят снизить свою зависимость от энергоснабжения, чтобы очередные удорожания не сказывались чувствительно на семейном бюджете. Наконец, ширится круг домовладельцев, которые и вовсе мечтают обрести полную независимость в вопросах энергообеспечения своих владений.

Автономные электростанции для загородного дома
Автономные электростанции для загородного дома

Следует сразу сказать, что реализация подобных задач – дело очень даже непростое, и, на первых порах особенно – довольно затратное. Так что если кто-то собирается заниматься подобным проектом с перспективой получить материальный выигрыш, то полной окупаемости придется радоваться весьма нескоро. Тем не менее, автономные электростанции для загородного дома становятся все популярнее, и прослеживается тенденция к их все более широкому распространению. Особенно в плане использования альтернативных источников энергии.

В настоящей публикации попробуем рассмотреть основные моменты, связанные с установкой автономных источников электроэнергии. Так проще будет ориентироваться в этом вопросе при составлении наметок собственного проекта.

Достоинства и недостатки автономных систем электроснабжения дома

Чтобы, как говорится, очертить горизонты предоставляемых возможностей, но с другой стороны – несколько «приземлить» излишне радужные, «прожектёрские» настроения, имеет смысл для начала вкратце ознакомиться с общими достоинствами и недостатками автономных систем электроснабжения дома.

Итак, в пользу автономных домашних электростанций говорит следующее:

  • При условии проведения правильных профессиональных расчетов, грамотного составления проекта и его качественной реализации, хозяевам загородного дома больше не придется сталкиваться к «капризами» местных электросетей. Имеются в виду случаи внезапного исчезновения напряжения или сильных его скачков, грозящих вывести бытовые приборы или инструменты из строя. Хорошо отлаженная система работает как часы, домашняя техника – в безопасности.
Аварии на линиях электропередач, скачки напряжения и прочие неприятности – ото всего этого владелец автономной электростанции застрахован.
Аварии на линиях электропередач, скачки напряжения и прочие неприятности – ото всего этого владелец автономной электростанции застрахован.
  • Уходят проблемы с возможными лимитами мощности подключения к сетям и объемами потребления энергии. Соответственно – и с оплатой по установленным тарифам. Владелец волен насыщать свой быть любыми приборами в рамках эксплуатационных возможностей своей энергосистемы, то есть создавать любой уровень комфорта.
  • Техника, используемая для выработки электроэнергии, как правило, обладает внушительным запасом надежности, и выходит из строя довольно редко. Естественно, при ее правильной эксплуатации и регулярном обслуживании.
  • Если мыслить масштабно, и учитывать опыт применения домашних электростанций в странах Западной Европы, то можно не только полностью удовлетворять собственные потребности в электроэнергии, но и реализовывать ее излишки. Для того существуют специальные программы взаимодействия с компаниями энергетического комплекса. Естественно, такой подход ускорил бы окупаемость затрат и даже вывел  собственный «энергоблок» в прибыльное начинание.

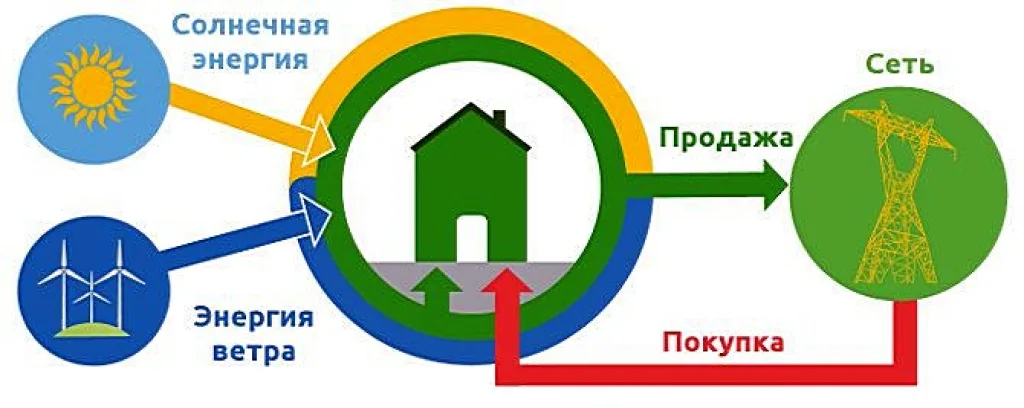

Система «зеленого тарифа», когда хозяин электростанции начинает продавать излишки выработанной энергии государству, наверняка заинтересует многих.
Система «зеленого тарифа», когда хозяин электростанции начинает продавать излишки выработанной энергии государству, наверняка заинтересует многих.

Правда, чтобы выйти на подобный уровень требуется не только реализация тщательно продуманного проекта с весьма значительными стартовыми затратами, но и прохождение целого ряда бюрократических процедур и технических экспертиз. Тем не менее, подобное направление в «частной электроэнергетике» наверняка имеет немалый потенциал будущего развития.

Теперь более плотно коснемся недостатков автономной системы электроснабжения.

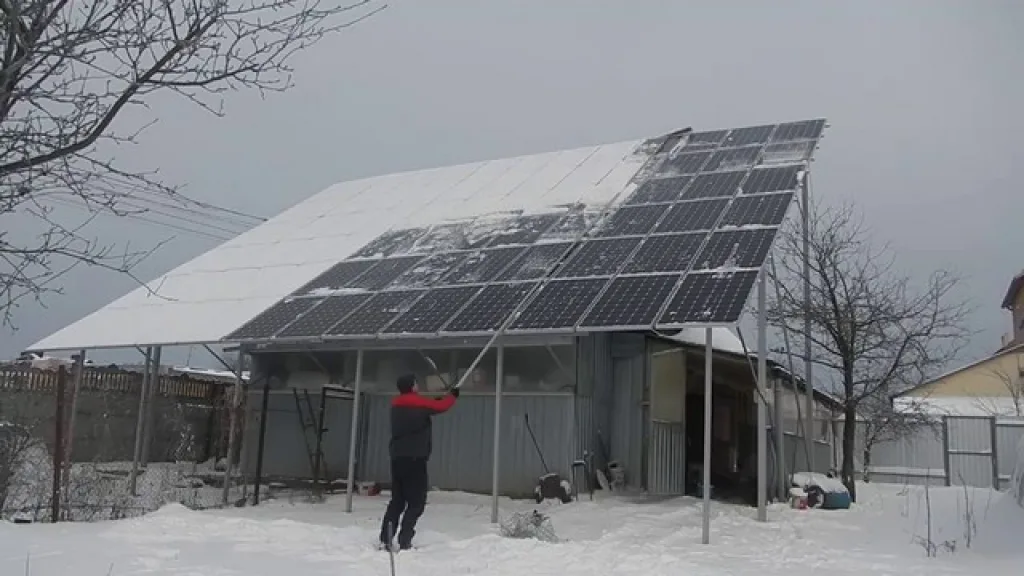

Устал, лень, очень холодно, потом – никакие отговорки не принимаются, никто за тебя работоспособность системы не восстановит.
Устал, лень, очень холодно, потом – никакие отговорки не принимаются, никто за тебя работоспособность системы не восстановит.
  • Уже не раз говорилось, но – повторимся, стартовые вложения как на разработку проекта, так и на приобретение необходимого комплекта оборудования, его монтаж и отладку, могут быть очень внушительными. Да и эксплуатационные расходы могут оказаться немалыми. И ожидать быстрой окупаемости было бы неправильно.
  • Все риски, в том числе материальные, берет на себя потенциальный владелец электростанции. Это лишний раз говорит о том, с какой тщательностью должен продумываться и прорабатываться проект.
  • На хозяев возлагается и полная ответственность за эксплуатацию оборудования, его своевременное техническое обслуживание, соответствующий уход, соблюдение всех требований безопасности. Если система выходит из строя, и дом остается без электроэнергии – жаловаться некому и незачем. Точнее, никто не мешает обратиться за технической поддержкой к специалистам – но это уже будет исключительно за свой счет.
  • Проведение регулярных профилактических мероприятий (а без этого – никак) также потребует дополнительных затрат, так как для их выполнения требуется профессиональный подход. Ситуация может усугубляться тем, что дома с автономной электростанцией довольно часто расположены на значительном удалении от крупных центров. То есть придется брать на себя и транспортные затраты для вызова специалистов.

Так что тому, кто загорелся идеей перевести свои владения исключительно на автономное электроснабжение, следует десять раз все продумать, просчитать, взвесить все «pro & contra», прежде чем начать вкладывать средства в реализацию столь масштабного проекта. И не ждать при этом сиюминутной выгоды – окупаемость может растянуться на 10 и более лет. И это при том что само оборудование тоже имеет какой-то, пусть и немалый, но все же ограниченный ресурс эксплуатации.

Помимо перечисленных, различные по принципу работы типы генерирующего оборудования имеют еще и собственные достоинства и недостатки – о них будет рассказано в соответствующих подразделах публикации.

А какие источники энергии можно использовать для автономного электроснабжения?

Здесь совершенно очевидно разделение на две группы.

  • К первой можно отнести электрические генераторы, имеющие силовой привод и использующие в качестве источника сторонней энергии один из видов топлива – жидкое (бензин или солярка) или природный газ.
  • Ко второй группе отнесём генераторные установки, которые приводятся в действие совершенно бесплатными, природными источниками энергии. К этому определению подойдут ветровые генераторы, солнечные батареи и гидравлические системы.

А теперь познакомимся с этими источниками электроэнергии поближе.

Генераторы, использующие энергетический потенциал жидкого или газообразного топлива

Самый простой и быстрый в реализации способ обеспечить свой дом автономным источником энергии – прибрести генераторную установку, оснащенную приводом, использующим жидкое топливо или природный газ.

Несмотря на различия в типах используемых двигателей, принцип выдерживается общий. Двигатель внутреннего сгорания обеспечивает выработку кинетической энергии – крутящего момента с определённой скоростью вращения. Вращение передается на ротор генератора. Выработанная электроэнергия поступает на точки ее потребления.

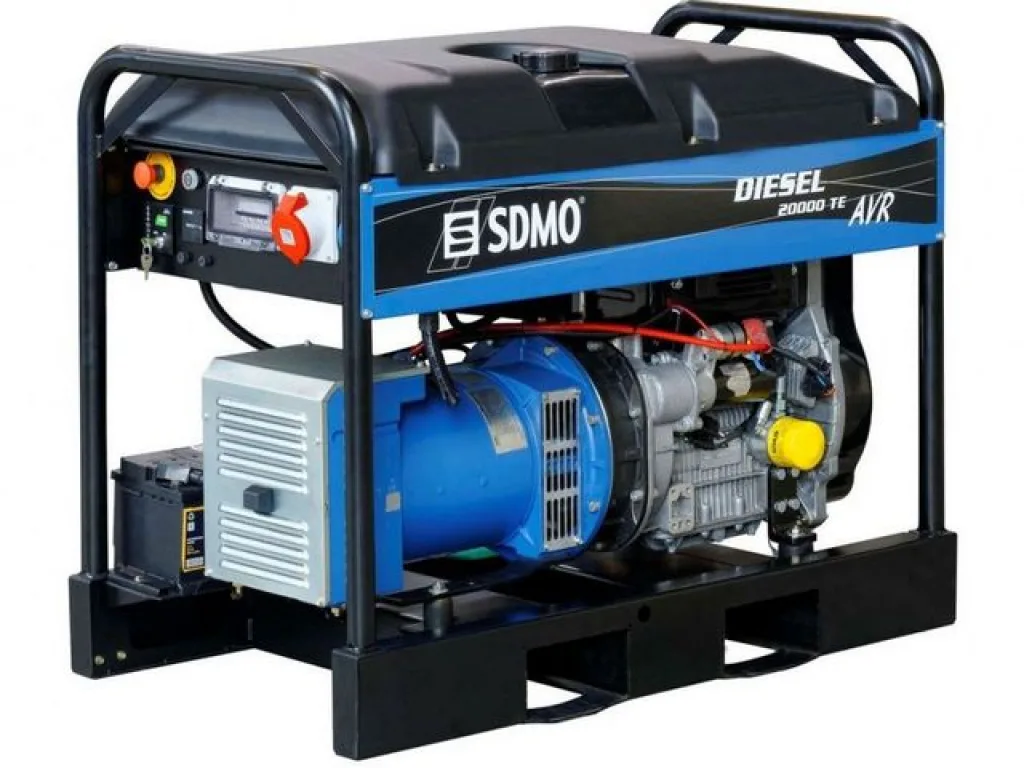

Дизельный генератор – надежный источник электроэнергии, но требующий постоянного питания топливом.
Дизельный генератор – надежный источник электроэнергии, но требующий постоянного питания топливом.

Двигатель оснащен системой запуска (стартером), в зависимости от модели стартер может быть ручным или электрическим. Безусловно, для стационарной установки предпочтение отдается второму.

В чем достоинства таких источников электроэнергии:

  • Они вырабатывает переменный электрический ток, так сказать, в «готовом к употреблению», то есть к подаче на нагрузку виде – 220 вольт. То есть не требуется никаких дополнительных устройств-преобразователей.
  • Топливные генераторы являются отличным решением, если требуется резервный источник энергии на случай перебоев в линиях электропередач. При пропадании напряжении в сети автоматика даст команду на запуск стартера, и спустя непродолжительное время энергоснабжение в доме будет восстановлено. А когда напряжение в подающей линии появится (стабилизируется), произойдет обратное переключение, и двигатель будет заглушен.

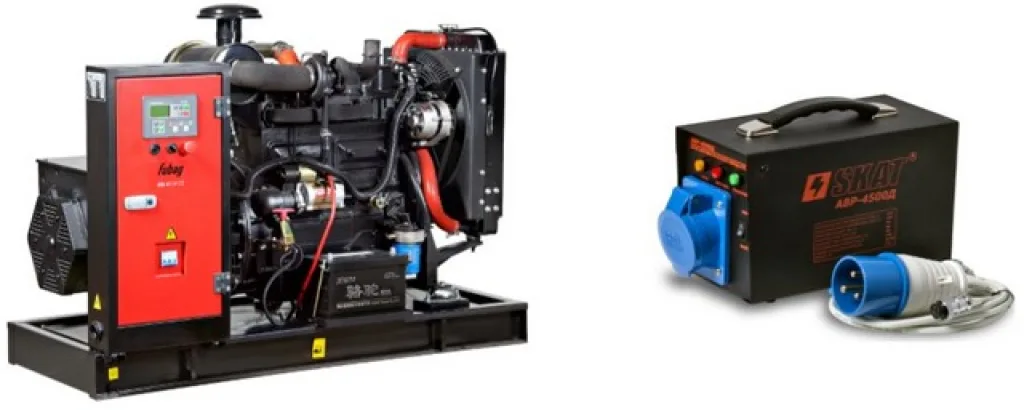

Аппаратура ввода резерва может быть уже установлена на бензиновый или дизельный генератор «по умолчанию». Если нет, то можно приобрести ее отдельным блоком – у большинства электростанций имеется адаптированный для ее подключения разъем.
Аппаратура ввода резерва может быть уже установлена на бензиновый или дизельный генератор «по умолчанию». Если нет, то можно приобрести ее отдельным блоком – у большинства электростанций имеется адаптированный для ее подключения разъем.

Аппаратура ввода резервного источника энергии часто уже является составной частью приобретаемой силовой установки. Если нет, то предусматривается возможность ее подключения, а сам блок управления приобретается отдельно.

  • Генераторы, работающие на жидком топливе, могут стать и основным источником электроэнергии, если загородные владения посещаются хозяевами эпизодически и на не очень продолжительное время. Понятно, что в таких условиях, как правило, дом не перенасыщен бытовой техникой, и есть возможность приобрести довольно компактную установку, которую несложно привезти с собой. Просто чтобы не переживать за ее сохранность в оставляемом, например, на неделю до следующих выходных доме.
  • Практически незаменимой становится такая электростанция в условиях ведения загородного строительства, если пока нет возможности подключиться к электросети.

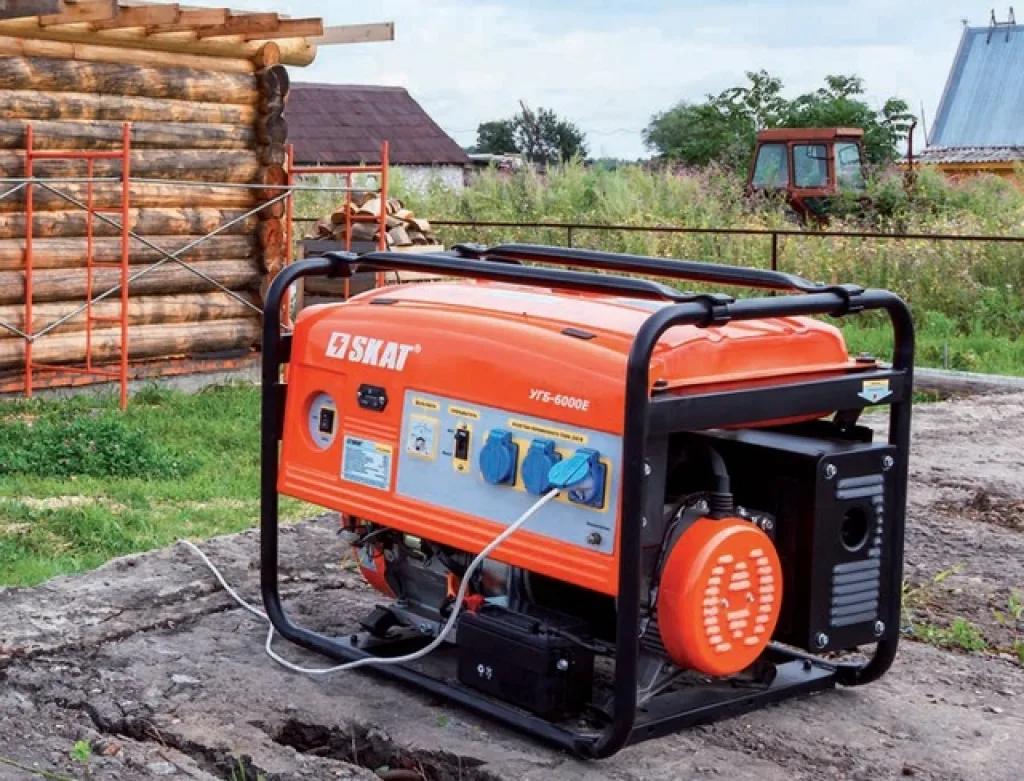

Величайшее достоинство жидко топливных генераторов – это их мобильность, возможность работы в полевых условиях, например, при ведении строительства своего загородного дома.
Величайшее достоинство жидко топливных генераторов – это их мобильность, возможность работы в полевых условиях, например, при ведении строительства своего загородного дома.
  • Если разобраться, то все другие автономные источники электроэнергии сильно зависимы от времени суток и года, от установившейся на улицы погоды. А вот топливные электростанции способны полноценно работать в любой момент, когда потребуется.

К недостаткам такого подхода в организации автономного электроснабжения дома можно отнести следующее:

  • Требуется постоянный запас топлива, которое, кстати, весьма недешевое и, к сожалению, постоянно растёт в цене. А для хранения хотя бы минимального запаса на непредвиденные ситуации необходимо создание определённых условий. Связанных в том числе и с проблемами безопасности проживания в доме.
  • Работа жидкотопливной электростанции всегда сопряжена с выхлопом отработанных газов. Такое «соседство» может оказаться и неприятным в плане комфорта, и даже весьма опасным, так как выхлопы весьма токсичны для человека. То есть при стационарной установке этот вопрос придётся продумывать заранее.
  • Работа двигателя внутреннего сгорания априори не может быть бесшумной. Это тоже накладывает определенные требования к размещению электростанции. Так как генератор нежелательно оставлять на открытом воздухе, придется для него возводить отдельное помещение на некотором отдалении от жилых построек, с соблюдением требований по его вентиляции и звукоизоляции.

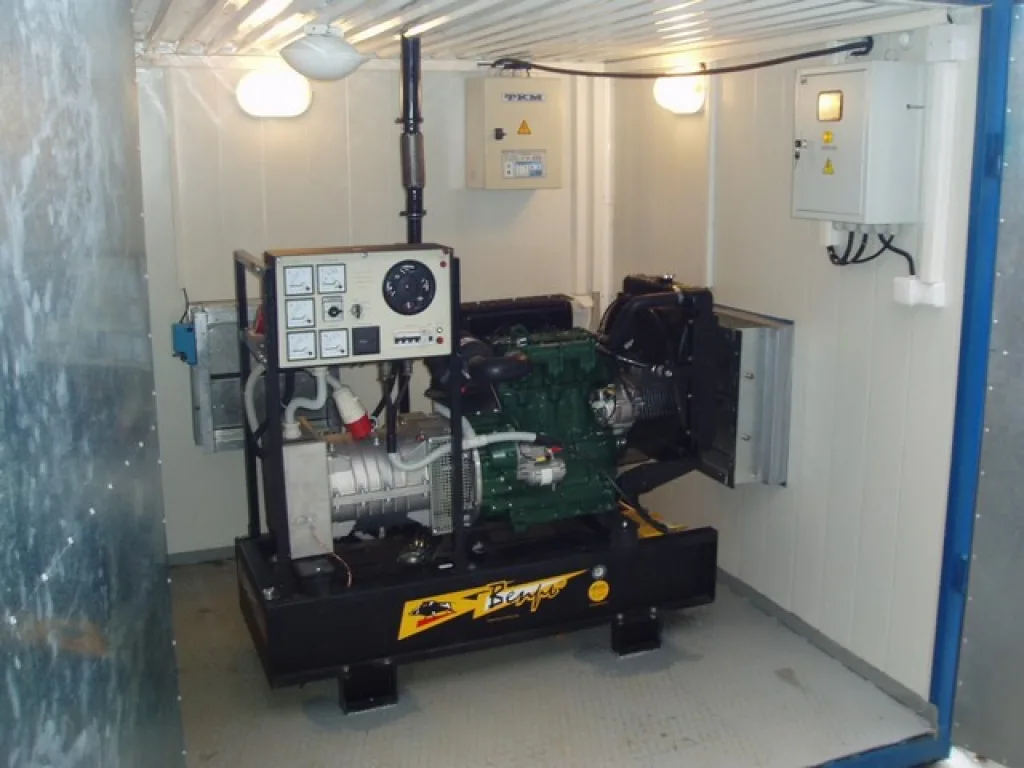

Один из вариантов решения проблемы по стационарной установке автономной дизельной электростанции – расположенный на некотором удалении от жилого дома модуль из сэндвич-панелей.
Один из вариантов решения проблемы по стационарной установке автономной дизельной электростанции – расположенный на некотором удалении от жилого дома модуль из сэндвич-панелей.
  • Как и любая другая техника с двигателями внутреннего сгорания, генераторы не могут работать беспрерывно – это оговаривается в их характеристиках. Да, выпускаются модели, способные эксплуатироваться весьма длительное время, но все равно паузы для проведения профилактических мероприятий, технического обслуживания нужны.
  • Стоимость топлива вряд ли дает возможность говорить о перспективах экономии – сетевое электричество все равно получается значительно дешевле.

Уже отмечалось, что такие электростанции могут быть бензиновыми и дизельными. Если предполагается приобретение генератора для стационарной установки, рассчитанного на продолжительную работу, то предпочтение, безусловно, отдается дизелю. Такие агрегаты, хотя и стоят дороже бензиновых, превосходят надёжностью, устойчивостью выдаваемых оборотов, способностью к длительным безостановочным циклам эксплуатации. Для нечастых и непродолжительных включений может быть достаточно и качественного четырехтактного бензинового генератора, как более простого в обслуживании и запуске, да и более дешевого и менее габаритного.

Цены на бензиновые электростанции Huter

бензиновый генератор Huter

Кстати, некоторые существенные недостатки бензиновых и дизельных электростанций в определенной степени снижены в газовых установках. Здесь и шумность поменьше, и выхлопы не столь «агрессивные», и стоимость «голубого топлива» несравнимо ниже.

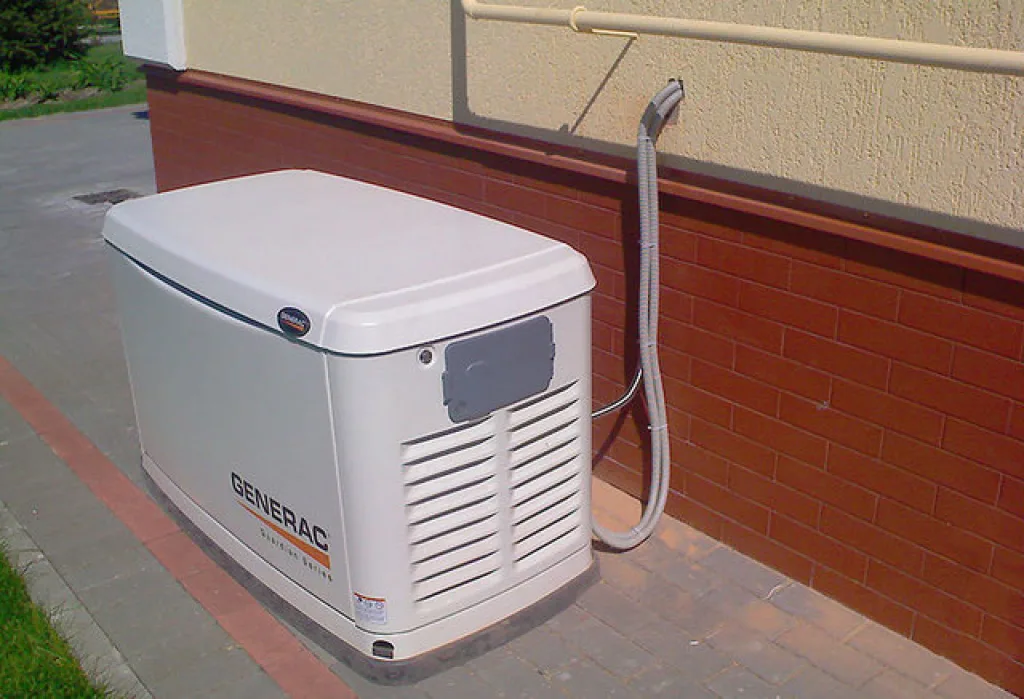

Генераторная установка, работающая на природном газе.
Генераторная установка, работающая на природном газе.

Но и с ними тоже есть свои негативные нюансы. Так, установка подобной электростанции потребует согласования с организацией, поставляющей газ, составления проекта, а монтаж ее и пусконаладочные работы должны проводиться только специалистами газового хозяйства. Вторым фактором, существенно ограничивающим широкое распространение таких силовых установок, является их очень высокая стоимость, даже без учета предстоящих затрат на проектные и монтажные мероприятия.

Таким образом, рассматривать топливные генераторы в качестве основного источника электроснабжения при постоянном проживании в доме – вряд ли приходится. А вот в качестве надежного резервного, постоянного готового прийти «на выручку» — лучше ничего и не придумать.

Какой выходной мощности потребуется генератор?

Казалось бы – вопрос несложный. Надо всего лишь просуммировать потребляемые мощности приборов, подключаемых к домашней электросети и заложить определенный эксплуатационный запас.

Но при такой методике вполне можно очень сильно ошибиться как в одну, так и в другую сторону. И то, и другое – плохо. Электростанция с недостаточной мощностью будет глохнуть при высокой нагрузке. Работа с избытком невостребованной мощности негативно влияет на сам генератор. Кроме того, с ростом этого параметра весьма сильно увеличивается и стоимость оборудования.

В чем же особенности расчета?

  • Прежде всего, нельзя забывать, что многие бытовые приборы и электроинструмент потребляют не только активную, но еще и так называемую реактивную мощность. И общий показатель получается выше – он определяется отношение номинальной мощности к коэффициенту, называемому cos φ. Этот коэффициент обычно тоже указывается в технических характеристиках изделия. И чем он меньше, тем выше итоговый показатель.

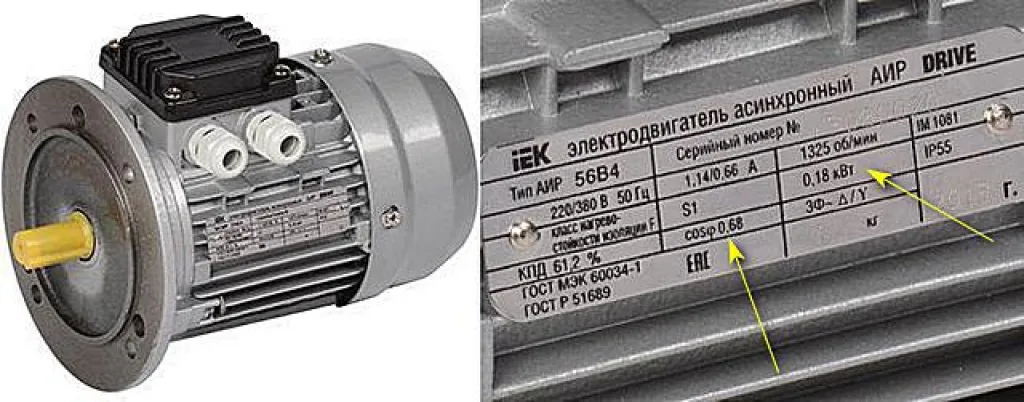

Показатели номинальной мощности и cos φ на шильдике асинхронного двигателя. И 180 Вт номинала превращаются в 265 Вт общей мощности с учетом реактивной составляющей.
Показатели номинальной мощности и cos φ на шильдике асинхронного двигателя. И 180 Вт номинала превращаются в 265 Вт общей мощности с учетом реактивной составляющей.
  • Многие бытовые приборы и инструмент характеризуются пиковыми показателями пускового тока, которые превосходят номинальные порой в несколько раз. Да, они непродолжительные, но вероятность того, что суммарное сиюминутное потребление превысит возможности неправильно просчитанного генератора – все же есть.

Если просто просуммировать показатели потребляемой мощности (тем более, с учетом реактивной и пусковой поправки) все х имеющихся в доме электроприборов, то наверняка получится очень большое значение. Но вероятность того, что вся нагрузка включается одновременно – крайне невелика. Кроме того, если генератор используется в качестве резервного источника питания (как оно обычно и бывает), на время его работы потребуется все же соблюдать определенную «энергетическую дисциплину».

Имеется в виду, что ряд приборов, безусловно, остаются включёнными практически всегда – это холодильник, система обеспечения работы газового котла, освещение в требуемых объёмах. Вряд ли хозяева захотят остаться без телевизора или (и) компьютера. Но вот с остальными приборами требуется осмотрительность. Скажем, если в данное время готовиться пища на электроплитке, то, по всей видимости, стоит подождать с запуском стиральной или посудомоечной машинки, с микроволновкой или обогревателем. И так далее – должны задействоваться те приборы, без которых на период работы резервного источника электроэнергии действительно нельзя обойтись.

Аналогичный подход должен распространяться и на электроинструмент, если генератор используется в период строительства, или же требуется срочное выполнение каких-то работ по хозяйству. Вряд ли имеет смысл, например, одновременно проводить сварочные работы и запускать какое-то обрабатывающее оборудование. Впрочем, решать хозяевам.

Безусловно, хозяева дома сам вольны выбирать режим потребления энергии, то есть составлять перечень приборов и инструментов, одновременную работу которых должен обеспечивать генератор. Но во всем должна быть осмотрительность и «трезвый» взгляд.

Ниже читателю предлагает онлайн-калькулятор, который поможет быстро и с достаточной степень точности просчитать требуемую мощность генератора. Пользователю предстоит лишь указать тип и количество ламп, используемых для освещения, а затем галочками отметить те приборы или инструменты, которые, по его мнению, должны одновременно обеспечиваться электроэнергией. В алгоритм расчеты внесены средние показатели мощностей приборов и инструментов уже с поправками на реактивную составляющую и на пусковые токи.

Калькулятор расчета необходимой мощности топливного генератора

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ ЭЛЕКТРОСТАНЦИИ»

ОСВЕЩЕНИЕ
Тип и количество ламп, которые могут быть задействованы одновременно
Лампы накаливания, штук
Лампы люминесцентные энергосберегающие, штук
Лампы светодиодные, штук

БЫТОВЫЕ ПРИБОРЫ
Отметьте галочками те, что включены постоянно или с большой долей вероятности могут быть задействованы одновременно при работе электростанции
Бытовые приборы

ЭЛЕКТРОИНСТРУМЕНТ
Отметьте галочками тот, что с большой долей вероятности может быть задействован одновременно при работе электростанции
Электроинструмент

Вот на этот показатель, учитывающий еще и эксплуатационный запас, следует ориентироваться при выборе модели топливного генератора.

Электростанция на солнечных батареях

Одним из наиболее перспективных направлений в развитии автономной электроэнергетики является использование солнечных батарей. Специальные полупроводниковые фотоэлементы способны преобразовывать энергию солнечных лучей в электрическую. У каждого из элементов не особо выдающие показатели вырабатываемой мощности, но они составляются в большие по площади панели, а определенное количество таких панелей уже способно обеспечивать энергией домашнее хозяйство.

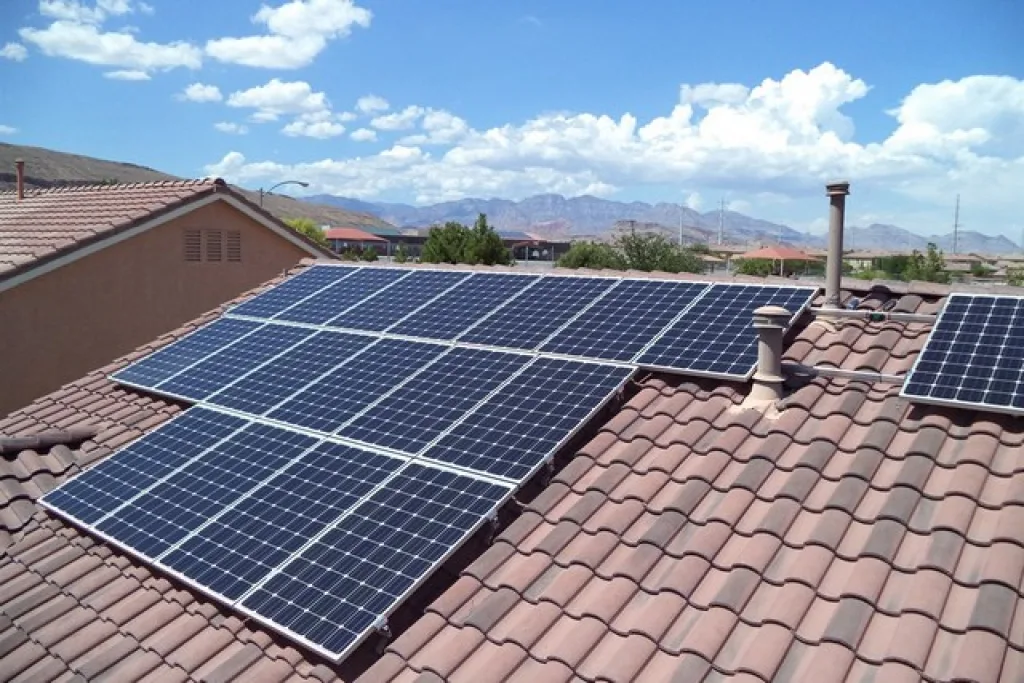

Солнечные панели на крыше дома
Солнечные панели на крыше дома

Что можно сказать о достоинствах такой системы:

  • Оборудование не нуждается в топливе – для получения электрическая используется исключительно энергия солнечных лучей.
  • Отсутствие каких-либо сложных механических кинематических узлов делает такие электростанции очень надежными и долговечными. Срок их службы исчисляется десятилетиями.
  • Солнечные электростанции не требуют сложных профилактических работ – достаточно содержать в чистоте рабочую поверхности панелей.
  • Если генераторы, преобразующие кинетическую энергию (вращение) в электрическую, имеют какое-то конечное значение своей мощности, то солнечная электростанция при необходимости и достаточности места может наращиваться дополнительным количеством панелей. То есть система получается более гибкой и имеет широкий потенциал к дальнейшему развитию.
  • Солнечная электростанция совершенно бесшумна, не имеет ограничений по месту установки. Точнее, для монтажа панелей может подойти любой незатенённый участок как на крыше дома и хозяйственных построек, так и на придомовой территории

Теперь несколько слов о недостатках:

  • Совершенно очевидно, что работоспособность такой станции имеет выраженную цикличность – в темное время суток выработки энергии не происходит. Кроме того, прослеживается очень высокая зависимость от продолжительности светового дня и погодных условий. Для работы с полной эффективностью панелям требуется прямой солнечный свет. В пасмурную погоду выработка резко падает.
  • Существенным недостатком является и высокая стоимость самих панелей. Даже без учета монтажных работ и приобретения всего необходимого для организации полноценной электростанции оборудования. Так, один ватт выработанной энергии потребует самих панелей на сумму, сопоставимую с 1,5 доллара. Несложно подсчитать, во что примерно обойдется приобретение фотоэлементов для, скажем, гелиосистемы с отдачей в 1 и более кВт – многих это отпугивает сразу.
  • Солнечные панели вырабатывают электричество с небольшим показателем напряжения, и его требуется привести к стандартам потребления.

В силу последнего пункта, а также из-за нестабильности выдаваемой мощности, солнечная электростанция организуется по принципу аккумуляции и дальнейшего преобразования выработанной энергии.  Примерно эта схема выглядит так:

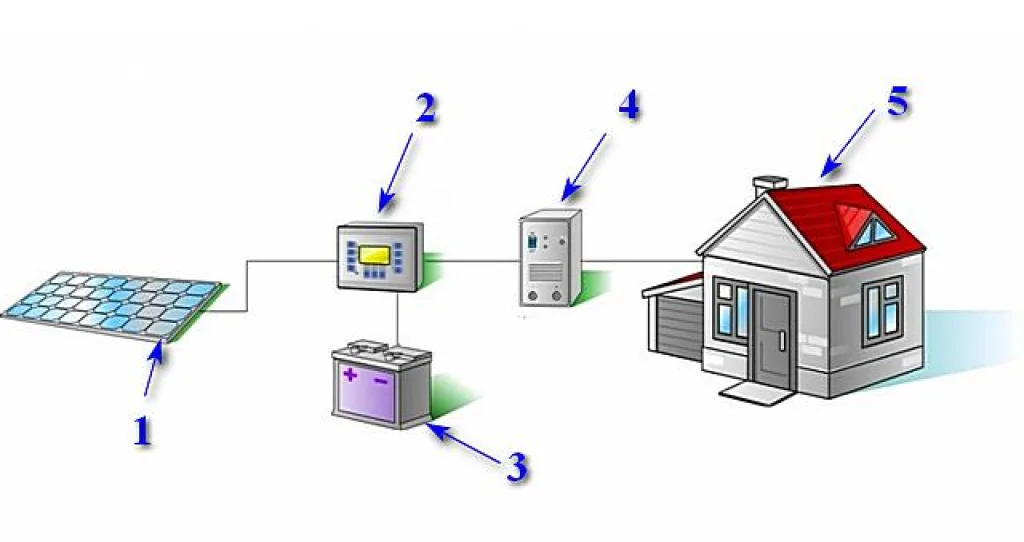

Примерная схема домашней солнечной электростанции
Примерная схема домашней солнечной электростанции

Выработка электроэнергии происходит в установленных в требуемом количестве солнечных панелях (поз. 1). Специальный прибор – контроллер системы (поз. 2), направляет выработанный потенциал на заряд аккумуляторных батарей (поз. 3). При включении нагрузки постоянный электрический ток напряжением 12 или 24 В поступает в инвертор (поз. 4), где преобразуется в переменный напряжением 220 В/50 Гц, и уже в таком виде передается на точки потребления (поз 5).

Схема, понятно, дана с большим упрощением. Так, на ней показан один аккумулятор, а на деле это обычно целая батарея из нескольких накопителей энергии, обладающая очень высокой ёмкостью.

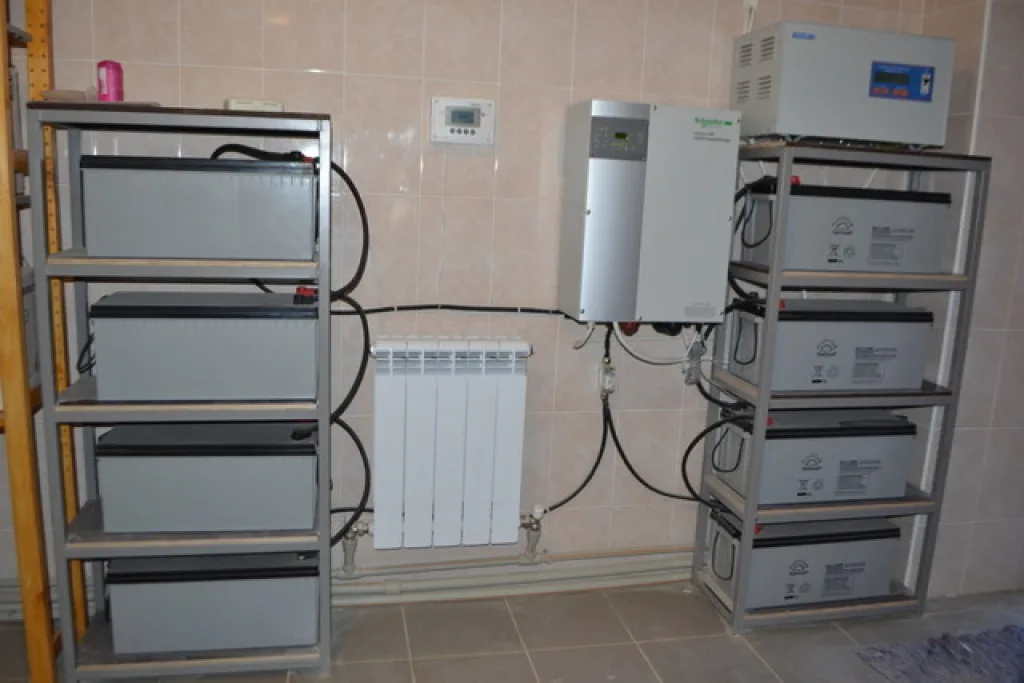

Несколько аккумуляторов высокой ёмкости, собранные в одну батарею.
Несколько аккумуляторов высокой ёмкости, собранные в одну батарею.

Нередко непосредственно от аккумуляторов (точнее, от контроллера) отводится низковольтная линия, минующая инвертор. К ней можно подключить систему освещения дома, укомплектованную, например, светодиодными лампами, требующими напряжения всего в 12 вольт.

Выходную мощность инвертора рассчитать можно по тому же принципу, что и мощность генератора, применив тот же калькулятор. Но это, как говорится, сиюминутная мощность, показывающая возможность одновременного подключения той или иной нагрузки. А вот расчет количества самих солнечных панелей и аккумулирующего блока все же стоит поручить специалистам. Здесь немало тонкостей, сложных для неискушённого в этих вопросах человека.

Система расчета основана на том, что скрупулезно просчитываются все точки потребления энергии (освещение, бытовые приборы и т.п.), с учетом их мощности и средней продолжительности работы за определенный период (допустим, сутки). После суммирования получается результат, выраженный в киловатт-часах (кВтч) – такое количество энергии необходимо обеспечить ежедневно для полноценной устойчивой работы всего электрического оборудования дома.

Исходя из этого показателя и напряжения аккумуляторов просчитывают их необходимую суммарную емкость, выраженную в ампер-часах (Аh). При этом учитывается и эксплуатационный запас, и определенный уровень, ниже которого разряжать АКБ не рекомендуется (скажем, 25÷30 % от полной зарядки). Соответственно, по суммарному показателю подбирается требуемое число аккумуляторов, из которых собирается общая батарея.

Наконец, рассчитывается число солнечных панелей определённой мощности, которое будет способно обеспечить систематическое восполнение заряда аккумуляторов. При этом принимается в расчет множество факторов – помимо характеристик самих панелей, учитываются географическая широта региона, продолжительность светового дня, климатические особенности, специфика места размещения панелей и другое. Конечным результатом должно стать оптимальное количество панелей.

Провести подобные вычисления самостоятельно – тоже, конечно, можно, но велика вероятность совершить ошибку, просто из-за некорректной оценки исходных данных. Впрочем, как уже говорилось, система отличается большой гибкостью, и при необходимости (или при появлении материальной возможности) ее можно наращивать.

Грамотно спланированная и качественно смонтированная система вполне способна стать основным источником электроэнергии для загородного дома. Но если она используется «в чистом виде», то всегда остается вероятность остаться без электричества в силу непредвиденных внешних обстоятельств – затянувшейся непогоды, когда при привычном потреблении приток энергии становится минимальным, что ведет к разрядке аккумуляторов.

Следует быть готовым, что первоначальные затраты будут весьма внушительными, и строить надежды на слишком быструю окупаемость вложенных средств – несколько наивно.

Видео: Пример домашней солнечной электростанции на 6 кВт

Ветровые электростанции

Колоссальную энергию перемещения воздушных масс (ветра) человек использует с древнейших времён. Достаточно вспомнить парусные корабли или, например, ветряные мельницы. Нашла она применение и ветроэнергетике, причем в некоторых странах эта отрасль поставлена буквально на промышленную основу.

Применяются ветровые установки и для обеспечения электроэнергией частных домов.

По сути, такая установка представляет собой обычный генератор, на оси ротора которого установлена крыльчатка с лопастями, приводимыми во вращение потоком воздуха. Как вариант – на ось ротора вращение передается посредством той или иной кинематической схемы (редуктора) – смысла это не меняет. А расположение оси крыльчатки может быть как горизонтальным, так и вертикальным.

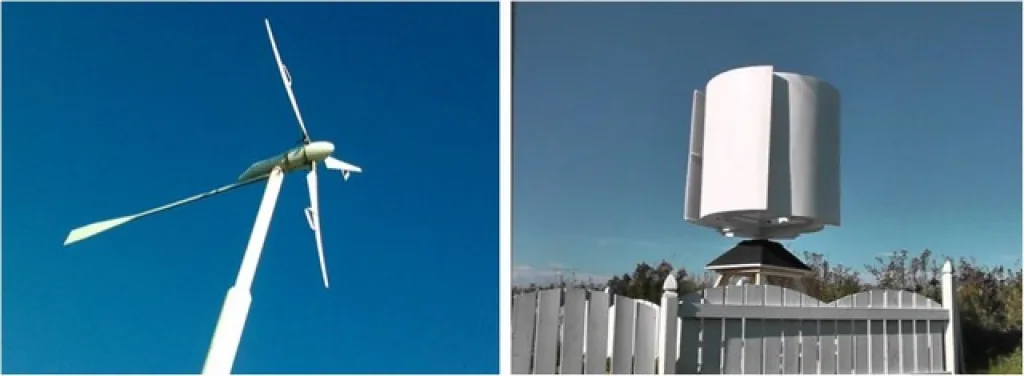

Компоновка ветрового генератора может быть горизонтальной (на рисунке — слева) и вертикальной.
Компоновка ветрового генератора может быть горизонтальной (на рисунке — слева) и вертикальной.

Что можно сказать о достоинствах ветровой электростанции?

  • Источник энергии – совершенно бесплатный.
  • Работа электростанции не сопровождается никакими выбросами в атмосферу.
  • Существуют технологии самостоятельного изготовления энергетических установок, например, с использованием обычных электродвигателей или даже просто мощных неодимовых магнитов.

Недостатков больше, причем – они весьма существенные.

  • Ветровая установка также очень зависима от установившейся погоды.
  • Для того чтобы поймать хороший ветер иногда приходится поднимать ветряк на значительную высоту, что усложняет и без того непростой монтаж.
  • Работа такой станции может сопровождаться весьма неприятными звуковыми эффектами.
  • Не стоит ожидать от домашнего ветряка слишком высокой отдачи – позднее мы посмотрим на этот вопрос чуть пристальнее.
  • Стоимость готовых ветровых станций – весьма высокая, и окупаемости, если рассчитывать только на энергию ветра, ожидать вообще не приходится.

Ветровую энергетическую установку в принципе следует рассматривать всерьез в качестве варианта только в том случае, если среднегодовой показатель ветра составляет не менее 4-5 м/с. В противном случае такая станция вообще не принесет никакой ощутимой пользы.

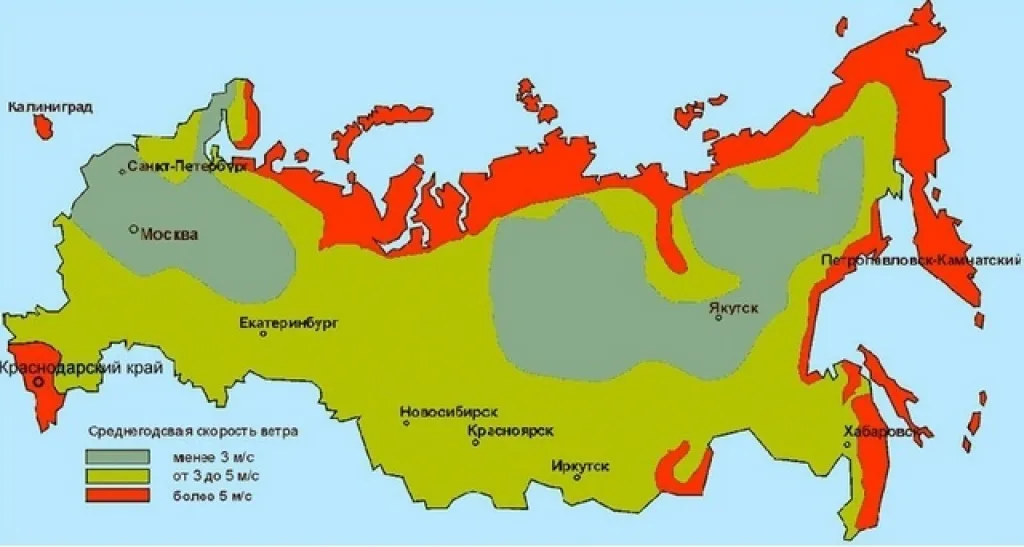

Карта примерного распределения показателей среднегодовой скорости ветра на территории России.
Карта примерного распределения показателей среднегодовой скорости ветра на территории России.

Этот показатель выводится по результатам многолетних метеорологических наблюдений, с учётом и максимальных значений, и полностью безветренных дней. Таким образом, он позволяет с достаточной степенью достоверности рассчитывать выработку «ветровой» электроэнергии на определенный период: неделю, месяц, год и т.п. На карте-схеме показаны лишь приблизительные значения, но узнать конкретное для своего населенного пункта несложно – достаточно обратиться в местную метеослужбу.

А вот в технических характеристиках ветровых генераторов обычно фигурирует другой показатель – расчетная скорость, которая обычно превосходит среднегодовую в 1,5 — 2 раза.  Ориентироваться на него при расчетах на перспективу – будет неверным. Он, скорее, показывает номинальную мощность генератора при оптимальной скорости вращения ротора.

Чтобы убедиться в том, что вряд ли стоит надеяться только лишь на «ветровую» электроэнергию, достаточно провести расчет возможной ее выработки.

Следует правильно понимать, что каким бы совершенным ни был сам ветряк или подключенный к нему генератор, объем энергии все равно определяется площадью, с которой она будет «сниматься». В случае с «классическим» горизонтальным ветряком эта площадь ограничена площадью круга, описываемого вращающимися лопастями. А ветровая энергия лежит в прямой зависимости от скорости перемещения потока и плотности воздуха. То есть никак «выше головы не прыгнешь».

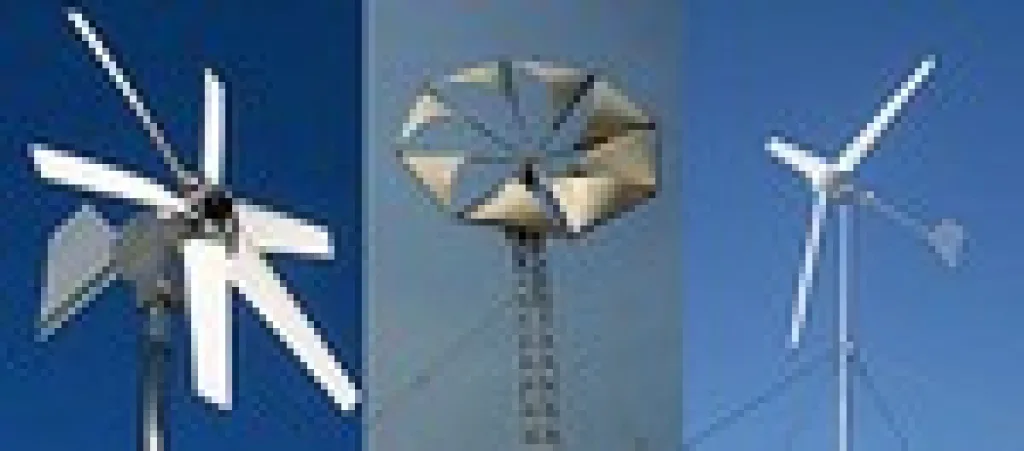

Интересно, что при этом не имеет значения количество лопастей (выпускаются установки даже с одной лопастью). Наоборот, когда лопастей больше трех, появляются негативные аэродинамические моменты, снижающие общую производительность системы.

Цены на популярные бензиновые электростанции



Итак, существует формула, учитывающая упомянутые параметры, а также коэффициент использования ветровой энергии, коэффициенты полезного действия самого генератора (как правило, он не выше 0,85) и редуктора. КПД редуктора тоже бывает обычно не выше 0,9, но если вращение с крыльчатки на генератор передается напрямую, то можно принять его и за единицу.

Формулу приводить не станем – она заложена в алгоритм расчета предлагаемого вниманию онлайн-калькулятора:

Калькулятор прогнозируемой мощности, вырабатываемой ветровым генератором

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПРОГНОЗИРУЕМУЮ МОЩНОСТЬ ВЕТРОГЕНЕРАТОРА»
Скорость ветра, м/с
Радиус ротора ветрогенератора (от оси до кончика лопасти), м
КПД генератора
КПД редуктора

Не составит трубе провести самостоятельный расчет, чтобы убедиться в весьма невысоких показателях выработки энергии. И это еще – для идеальных условий, когда практически полностью отсутствуют какие-то естественные или искусственные помехи ветру. И еще без неизбежных потерь в системе преобразования выработанной энергии.

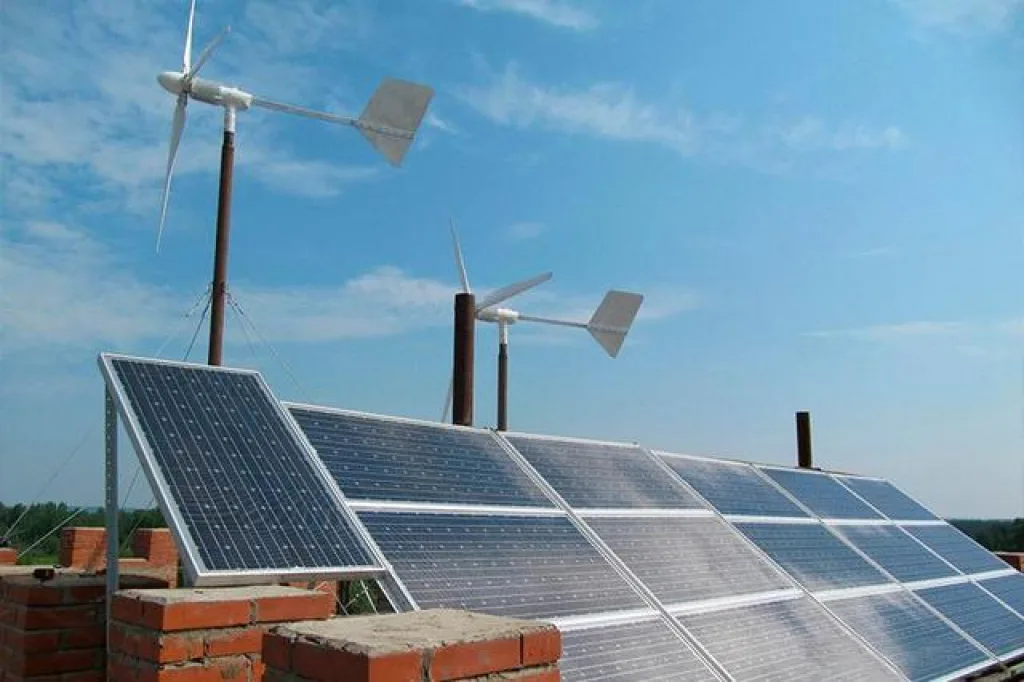

Так как и ветровые, и солнечные источники энергии, для того чтобы стать полноценной электростанцией, требуют примерно одинаковой аппаратной оснащенности, их обычно объединяют в одну систему с общим управлением
Так как и ветровые, и солнечные источники энергии, для того чтобы стать полноценной электростанцией, требуют примерно одинаковой аппаратной оснащенности, их обычно объединяют в одну систему с общим управлением

Понятно, что ветровая электростанция, как сильно зависимая от внешних условия, должна оснащаться системой накопления и преобразования энергии. По этому критерию она мало чем отличается от солнечной. Поэтому очень часто их даже объединяют в общую систему, значительно повышая тем самым ее эксплуатационные возможности.

Ветровой источник электроэнергии – «за» и «против»

Установка ветрового генератора – довольно неоднозначное решение, требующее особого подхода к планированию и оценке работоспособности и рентабельности. Подробнее об этом, а также о возможности изготовления ветрогенератора своими руками – в специальной публикации нашего портала.

Наилучший выход – комплексное использование различных источников электроэнергии

Если владелец дома все же одержим желанием полной автономизации в вопросах электроснабжения, то оптимальным вариантом следует считать создание комплексной энергетической системы. Она будет включать в себя ветровой генератор (один или несколько), требуемое количество солнечных панелей, аккумуляторную станцию, всю необходимую аппаратуру коммутации и преобразования (контроллер, инвертор). И плюс к этому – резервный источник энергии в виде стационарно установленного дизельного или бензинового генератора.

При таком подходе полноценно используются все преимущества каждой из рассмотренных схем, сглаживаются имеющиеся недостатки. И в целом домашняя электростанция предстает полноценным «организмом», способным полностью удовлетворить энергетические потребности загородного дома.

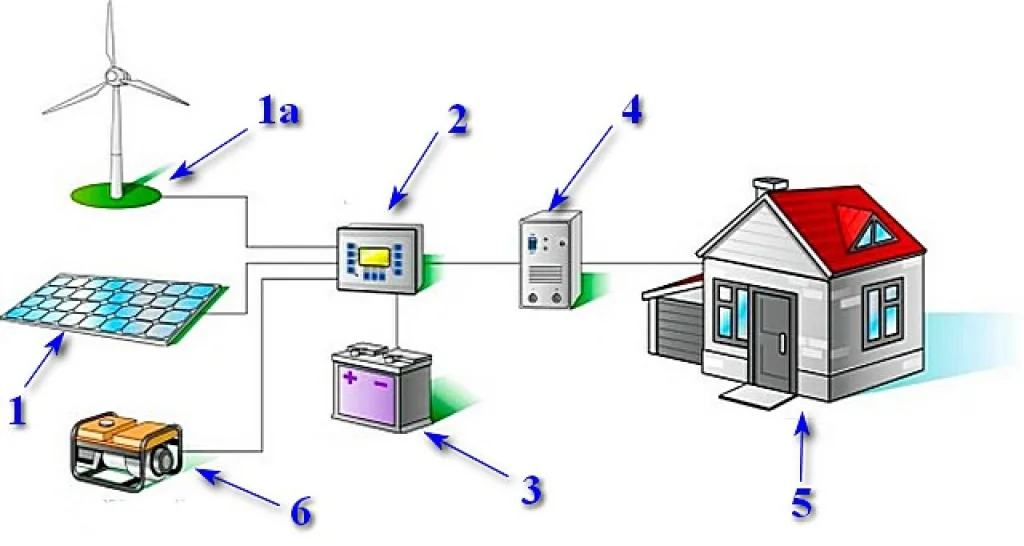

Расширенная схема домашней электростанции с несколькими источниками энергии.
Расширенная схема домашней электростанции с несколькими источниками энергии.

Нумерация позиций на этой схеме сохранена, по аналогии с рассмотренной в разделе солнечных электростанций. Но, как видно, есть и существенные отличия.

Итак, в качестве внешнего источника бесплатной энергии одновременно используются и солнечные панели, и ветровой генератор (поз. 1а). При идеальных условиях, то есть в ясный ветреный день они одновременно будут работать на заряд аккумуляторов. Ничего страшного – если уровень заряда достигнет верхнего предела, котроллер или выберет приоритет, отключив один из источников, или даже временно отключит оба.

Понятно, что в ночное время или при длительной пасмурной погоде работать будет только ветряк. Аналогично, при безветрии основным источником энергии становятся солнечные батареи.

Если же обстоятельства складываются таким образом, что ни один из источников не работает полноценно, а накопленного заряда становится недостаточно (аккумуляторы приближаются к нижнему допустимому пределу разрядки), автоматически запускается жидкотопливный или газовый генератор (поз. 6). Он, в зависимости от конкретных условий или произведенных настроек, будет работать или только на подзарядку аккумуляторного блока, или возьмет на себя одновременно и общее энергоснабжение дома.

В итоге хозяева (при наличии достаточного запаса топлива) получаются полностью застрахованными — электроэнергия у них будет при любых складывающихся обстоятельствах.

Безусловно, создание такой универсальной «умной» системы требует профессионального подхода. При составлении проекта предстоит учесть множество исходных критериев, правильно подобрать оборудование, чтобы избежать возможных конфликтов между отдельными узлами и модулями. Реализация проекта потребует очень немалых затрат как в плане приобретения оборудования, так и для проведения монтажных и пусконаладочных работ.

Но зато на выходе будет система, которую при любом рассмотрении можно будет считать полноценной автономной домашней электростанцией.

Узнайте, как сделать солнечный воздушный коллектор своими руками, из нашей новой статьи на нашем портале.

*  *  *  *  *  *  *

В публикации были рассмотрены основные источники получения электроэнергии в условиях домашней автономной электростанции. Правда, «за скобками» остались еще несколько вариантов, которые на практике используются нечасто или даже просто существуют пока только в виде экспериментальных образцов.

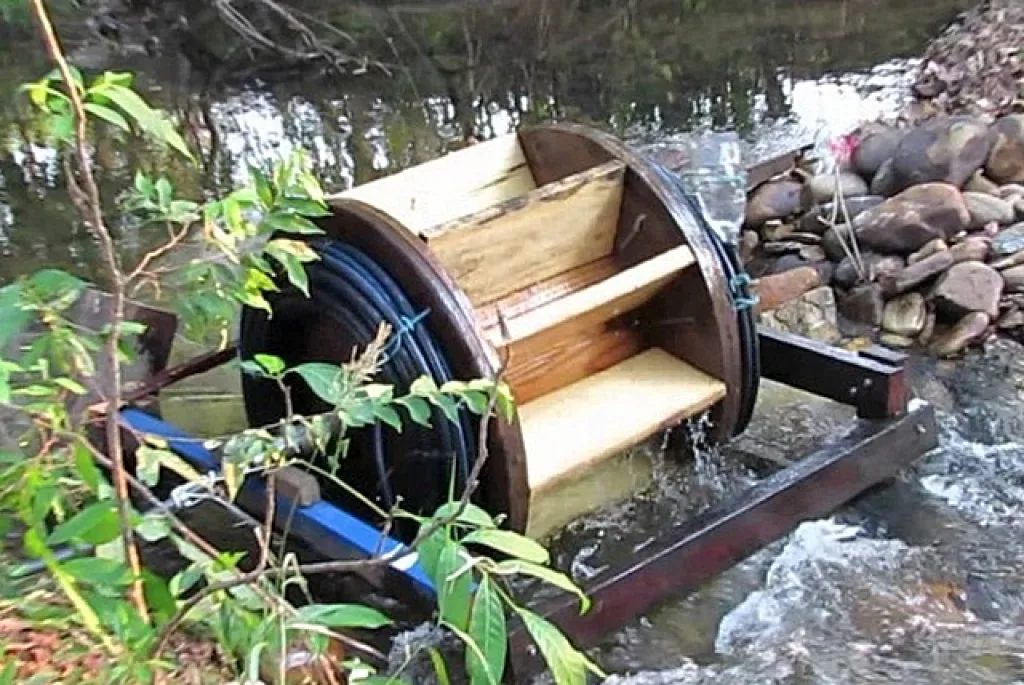

Так, если крупно вывезло, и через участок протекает речка или ручей, вполне можно установить водяное колесо или турбину, связанные с генератором. Учитывая то, что скорость потока обычно сохраняется стабильной, такой источник электроэнергии будет работать независимо о капризов погоды. Правда, в зимнее время года в условиях нашего климата большинство подобных водоемов замерзает, что затрудняет работу станции или даже делает ее полностью невозможной.


Если территорию участка пересекает ручей или речка, то почему бы не воспользоваться потенциалом движущейся воды?

Другие способы – более экзотичные. Так, в интернете можно найти и чертежи, и обсуждения проектов станций, вырабатывающих ток из атмосферного электричества. Другим направлением является использование неиссякаемой геотермальной энергии. Но говорить о серьезности таких подходов на современном уровне развития технологий и доступности требуемого оборудования – пока не приходится. Тем не менее, надо полагать, что в будущем подобные источники для получения электроэнергии станут обыденным делом.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5
  • Наталья

    Ответить

    А нужно оформлять какое-то разрешение на установку, например, солнечных панелей или ветряков? Я слышала, что наше государство не очень одобряет использование гражданами альтернативных источников энергии. Сама пользуюсь в загородном доме дизельным генератором, но все вышеуказанные минусы испытала на себе. Очень шумный, трудно заводить, когда мужа нет дома — с трудом удаётся самой. Не очень большой бак — если зимой ночью выключают электричество, то до утра бака не хватает, к сожалению.

  • Виктор

    Ответить

    Можно конечно сейчас много разных источников энергии использовать, все они имеют определённые минусы и плюсы. Мне кажется всё таки самым простым и легко доступным является генератор бензиновый или дизельный. А то что Наталья говорит, что он трудно заводится, так можно приобрести и генератор со стартером, и тогда он будет заводится как автомобиль легко и быстро. А чтобы было менее шумно я свой генератор установил в отдельном сарайчике и его почти и не слышно.

  • Александр

    Ответить

    Свет у нас случается, выключают, и если летом это не так страшно, то зимой могут возникнуть проблемы. Циркуляционный насос, если свет отключат, перестанет работать, и по этому давно уже купили себе генератор «Huter DY4000L». Он работает в паре с бесперебойником, и если свет отключают, то он автоматически запускается для подзарядки аккумулятора. Бесперебойник переделал под чистый синус, вся система работает уже две пятилетки. Свет не часто, но выключают, а так по крайней мере можно не волноваться, что если случись что, то котёл плясать не будет от перегрева.

Добавить комментарий
