Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Проведение масштабного ремонта в доме или квартире, и уж тем более – обустройство нового, только возведенного жилья практически всегда включает и прокладку домашней электросети. Вопрос это можно отнести к проблемам первостепенной важности. От продуманности схемы и качества выполненной проводки зависит не только удобство пользования электроприборами и освещением, но и, напрямую — уровень безопасности проживания.

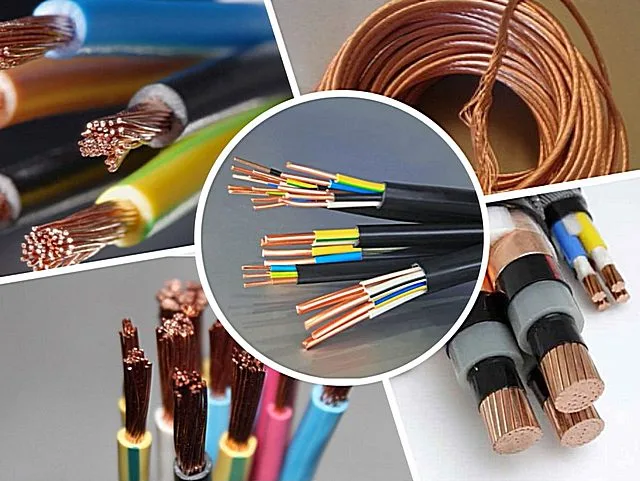

Какой кабель использовать для проводки в квартире
Какой кабель использовать для проводки в квартире

Если планируется проведение этого масштабного мероприятия, то у хозяина жилья обязательно возникнет вопрос — какой кабель использовать для проводки в квартире или доме? Казалось бы, в чем сложность? – ассортимент специализированных магазинов кабельной продукции поражает своим разнообразием. Но богатство выбора зачастую только запутывает неопытного потребителя. Кроме того, из представленных в продаже образцов далеко не все пригодны для намечаемой цели.
Поэтому главной задачей настоящей публикации ставится дать читателю понятный ответ, на каком типе кабеля и почему следует остановить свой выбор.

Так ли обязательно менять проводку полностью?

Основные причины полной смены квартирной проводки

Если речь идет о прокладке электропроводки в только построенном доме, или в квартире, которая приобретена в «голом», совершенно неотделанном виде, только с заведённым кабелем ввода и установленным счетчиком, то такой вопрос даже не ставится – все приходится делать «с нуля».

Но вот при проведении капитального ремонта в своих владениях перед многими хозяевами возникает соблазн – а может оставить так, как есть? Тем более, если функционирование домашней электросети пока не сопровождалось никакими чрезвычайными ситуациями, не вызывало нареканий и не давало повода к принятию экстренных мер?

Сомнения хозяев вполне понятны: замена проводки – это весьма масштабный и трудоёмкий процесс. И он будет связан не только с электромонтажными работами, что само по себе уже непросто. Предстоят довольно «грязные» и утомительные операции по прорезке каналов (штраб) для прокладки кабелей, гнезд для розеток, выключателей, распределительных коробок. Все это, безусловно, потребует затем качественной отделки. Одним словом, страшно браться!

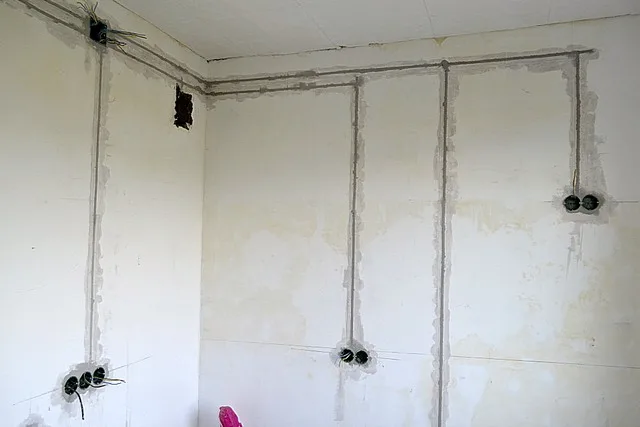

Прокладка новых кабелей домашней проводки всегда связана с масштабными работами общестроительной, а затем – и отделочной направленности. Многих останавливает такая перспектива, но иначе — никак...
Прокладка новых кабелей домашней проводки всегда связана с масштабными работами общестроительной, а затем – и отделочной направленности. Многих останавливает такая перспектива, но иначе — никак…

Итак, что должно мотивировать хозяев на подобное решение:

  • Если остро встаёт вопрос об общем капитальном ремонте жилья, то, надо полагать, предыдущий был произведен довольно давно, бывает, что даже несколько десятков лет назад. И проводиться он будет опять же в расчете на долгосрочную перспективу, которая исчисляется теми же десятками.

Проводку нельзя отнести к «скоропортящимся» материалам, однако, и она имеет свой срок эксплуатации. Со временем теряет свою эластичность изоляция проводов – начинает растрескиваться или даже начать крошиться. А это может стать причиной короткого замыкания, откуда совсем недалеко до пожароопасной ситуации. Да и металл не вечен – постепенно он «стареет», окисляется, становится более хрупким, что является предпосылкой для внезапных обрывов в сети в самых неожиданных местах.

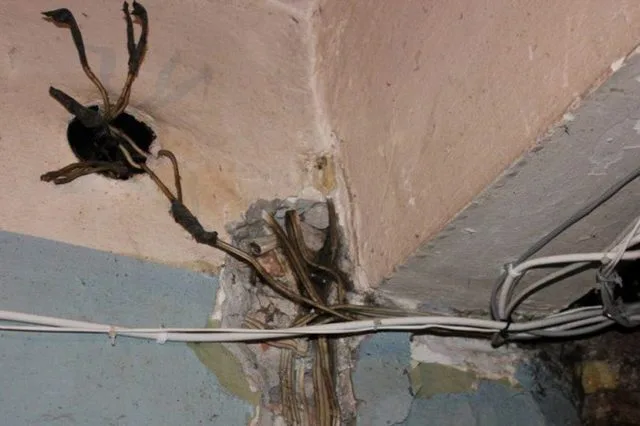

Поднимется ли у вас рука закрыть такую старую проводку новой отделкой, в надежде, что она еще послужит десяток-другой лет? Или лучше не рисковать, чтобы не потерять больше?
Поднимется ли у вас рука закрыть такую старую проводку новой отделкой, в надежде, что она еще послужит десяток-другой лет? Или лучше не рисковать, чтобы не потерять больше?

Одним словом, чтобы гарантированно обезопасить себя от неприятностей на много лет вперед, проводку следует поменять на новую.

  • Второй аспект проблемы заключается в следующем. Не поддается никакому сравнению насыщенность современного быта даже средней по достатку семьи электрическими приборами с тем, что было еще полтора — два десятка лет назад. И новой технике требуются точки подключения, причем они должны отвечать и требованиям удобства пользования, и правилам безопасности эксплуатации. Каскады тройников и удлинителей – это прямой путь к перегрузке линии и пожароопасной ситуации. Да и путающиеся под ногами шнуры никак не добавляют комфортности проживания в квартире.

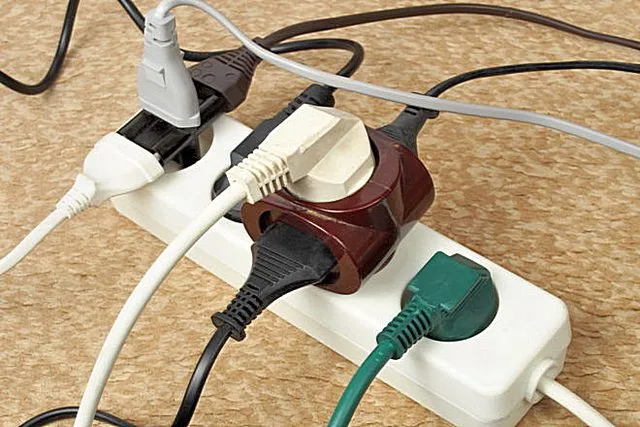

Розеток с появлением новых бытовых приоров начинает не хватать. Но то, что показано на фотографии – вовсе не выход из положения – это и неудобно, и крайне опасно!
Розеток с появлением новых бытовых приоров начинает не хватать. Но то, что показано на фотографии – вовсе не выход из положения – это и неудобно, и крайне опасно!

Кроме того, старая проводка когда-то давно прокладывалась без учета возросших мощностей потребления. Приобретение новой бытовой техники нередко требует прокладки выделенных силовых линий, так как старые провода попросту могут не справиться с нагрузкой.

Стало быть, раз уж предстоит масштабная реконструкция жилья, имеет смысл провести и перепланировку электрической сети, продумав оптимальное расположение всех ее элементов. Причем не только так, чтобы она отвечала текущему наличию и мощности электрических бытовых приборов, но и с некоторым заделом на будущее.

Есть еще одна причина, которая может стать определяющей для принятия решения о реконструкции домашней электросети. Ее стоит выделить особо.

Об алюминии не может идти и речи!

В эпоху массового жилищного строительства, когда пятиэтажки-«хрущевки», а затем и дома более поздних серий росли в городах как грибы, повсеместной практикой была установка алюминиевой проводки. В свое время это было оправдано – обходилось значительно дешевле, а больших нагрузок не предполагалось. Но если сейчас хозяин квартиры или дома видит, что у него проводка выполнена из алюминиевых проводов, у него не должно оставаться никаких сомнений – только полная замена на медь!

Прежде всего, это прямое, не подлежащее обсуждению требование действующих законодательных актов в области строительства и обеспечения безопасности. Если до 2001 года в документах делалась оговорка о допустимости алюминиевой проводки, и то – только по уже имеющемуся заделу строительства, то сейчас требование категоричное:

Статья 15.3 актуально редакции СП 31-110-2003 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ, ГОСТ 31565-2012, ГОСТ Р 50571.5.52-2011, СНиП 3.05.06-85, а также требованиями электро- и пожарной безопасности.

Эти требования взяты не на пустом месте – они обусловлены анализом опыта применения обоих типов проводок, основаны на сравнительных характеристиках алюминия и меди в качестве проводников тока.

Сравнение показывает, что практически по всем позициям (кроме, пожалуй, стоимости) алюминиевая проводка проигрывает медной.
Сравнение показывает, что практически по всем позициям (кроме, пожалуй, стоимости) алюминиевая проводка проигрывает медной.

Давайте сравним по нескольким позициям:

А. Хотя алюминий считается неплохим проводником, обладающим низким сопротивлением, с медью ему не сравниться. Нагляднее всего это видно, если использовать условную величину, принятую в электротехнике, называющуюся плотностью электрического тока. Она показывает, какой ток через единицу площади сечения проводника (1 мм²) способен проходить, не вызывая его опасного нагрева, способного привести к плавлению изоляции и короткому замыканию.

Если рассматривать медь, то этот показатель доходит до 10 ампер при открыто расположенной проводке, и 6 ампер – при скрытой. У алюминия эти показатели значительно меньше – 4 и 6 ампер соответственно. То есть в равных условиях сечение алюминиевого провода должно быть как минимум в полтора раза больше.

Указанные выше значения не должны приниматься за основу при проектировании сети – они приведены лишь для примера. А для реальных условий эксплуатации, безусловно, должен закладываться еще и определенный запас.

Б. И алюминий и медь являются довольно активными с точки зрения химии элементами. Они легко вступают в реакцию с кислородом, содержащимся в воздухе, и быстро (алюминий – практически мгновенно) покрываются слоем окислов. Но вот только оксид алюминия имеет гораздо меньшую проводимость, нежели окислы меди. То есть на алюминиевых контактах сопротивление всегда будет больше, чем на медных. То есть такие соединения больше подвержены нагреву при высокой нагрузке.

В. Оба металла обладают хорошей пластичностью, что важно при монтаже проводки. Но вот внутренняя усталость кристаллической решетки у алюминия наступает значительно быстрее. Иными словами – такой провод значительно легче ломается при механической нагрузке. Простой эксперимент: попробуйте несколько раз на одном месте согнуть – разогнуть медную и алюминиевую жилу. Результат совершенно очевиден.

Кстати, такая ломкость алюминия со временем только возрастает – это особенность реакции его кристаллической решётки на постепенную кислородную коррозию в сочетании с нагревом. И в итоге получить неожиданный обрыв проводки при использовании алюминия – значительно выше, чем с медью.

Г. Еще одна негативная особенность алюминия – в недостаточной устойчивости его форм. Под воздействием постоянной механической нагрузки он попросту начинает, как часто выражаются электрики, «плыть». Например, со временем даже хорошо затянутая винтовая клемма с алюминиевым проводом начинает греться – контакт явно ослабевает и требует регулярной подтяжки. Аналогично и на скрутках – появляется искрение между проводниками, что приводит к их сильному нагреву. Еще хуже, если между проводами обозначится небольшой зазор – это уже условия для возникновения электрической дуги с ее температурами в несколько тысяч градусов, приводящими к плавлению металла и возгоранию изоляции.

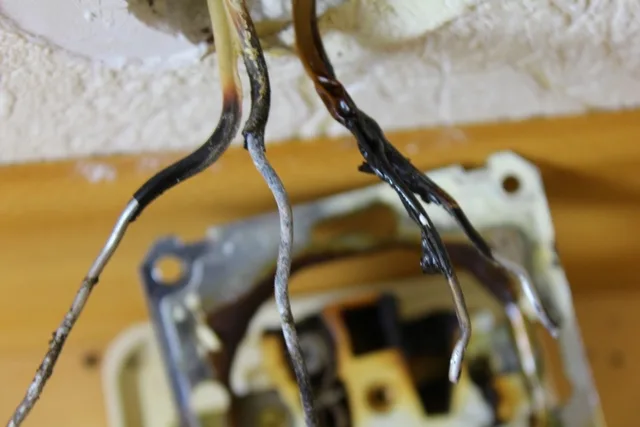

Оплавление изоляции, обрывы на алюминиевых проводах в местах скруток или клеммных соединений – очень распространенное явление
Оплавление изоляции, обрывы на алюминиевых проводах в местах скруток или клеммных соединений – очень распространенное явление

Можно сразу заметить, что совершенно недопустимы соединения скрутками алюминиевых и медных проводов. Различия в химической структуре, в электропроводности, в линейном расширении при нагреве делают такие соединения крайне ненадежными, недолговечными и чрезвычайно опасными. Если уж обстоятельства вынуждают выполнить такой контакт (хотя этого следует всячески избегать), то должны использоваться клеммы того или иного типа, обеспечивающие передачу тока через стального «посредника» —  винт, шину, пружину и т.п.

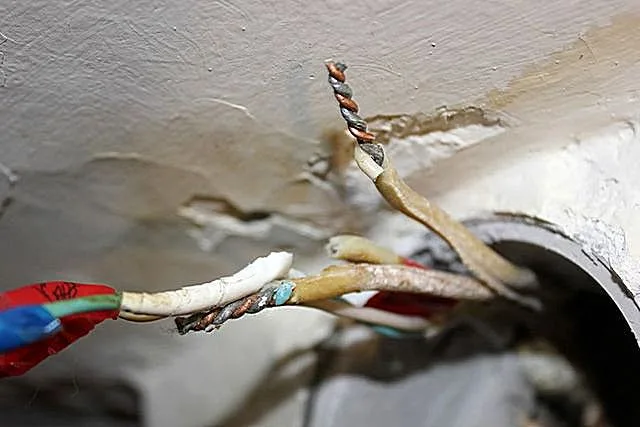

За вот такие «выходки» необходимо было бы пожизненно лишать «мастера» права заниматься электромонтажными работами
За вот такие «выходки» необходимо было бы пожизненно лишать «мастера» права заниматься электромонтажными работами

А чтобы не было и соблазна выполнить такое соединение, следует попросту исключить алюминий из своей домашней проводки.

Итак, надеемся, мы убедили читателя в необходимости замены старой проводки и выполнении ее именно медью. Если же кто-либо из соображений экономии или просто непонимания важности вопроса решит, тем не менее, применить алюминиевые провода, то он может дальше эту публикацию не читать. Все дальнейшее изложение будет посвящено исключительно меди – как того требуют и действующие правила, и элементарное благоразумие.

Что использовать — провод или кабель?

«А какая разница» — спросят многие, ведь это же практически синонимы?

Не совсем так. Разница есть, и весьма существенная.

  • Проводом приято понимать одножильный или многожильный проводник, который может иметь изоляцию или выпускаться и вовсе без нее (например, для использования в линиях электропередач). Чаще всего оболочка проводов не обладает дополнительными защитными функциями, о есть рассчитана исключительно на изоляционное предназначение. Устойчивость к внешним воздействиям или к агрессивной среде – не самая высокая или вовсе отсутствует.

Даже объединение нескольких изолированных проводников под общей дополнительной внешней изоляцией еще вовсе не делает провод кабелем.

  • Кабель – это совокупность нескольких качественно изолированных проводов, объединённых внешней оболочкой, на которую возлагаются не столько изоляционные, сколько защитные функции. Таких оплеток может быть и несколько, они могут быть многослойными – полимерными, металлическими, стеклотканевыми. Практикуется и дополнительное заполнение пространства между проводами под внешней оболочкой.

Наличие защитной оболочки позволяет прокладывать кабели для самых сложных условий эксплуатации. Ну а в контексте настоящей публикации можно отметить следующее. Для прокладки скрытой проводки, там, где она будет замуровываться в стены, то есть испытывать и механические, а химические, и термические нагрузки (из-за отсутствия нормального теплоотвода) должны использоваться исключительно кабели. Провода допустимы для коммутации в распределительных щитах или на группах розеток, для подключения бытовых приборов и осветительного оборудования, в том числе в виде сетевых шнуров с вилками для включения в розетки.

Надо заметить, что описанная выше разница — весьма непроста для понимания. В частности, выпускаются изделия, практически не отличающиеся на первый взгляд внешне. Но одно производитель позиционирует как кабель, а другое все же именуется проводом.

Слева – кабель ВВГнг 3×2,5, справа – провод ПУМП с таким же количеством жил и их сечением. Кабель пригоден для прокладки скрытой проводки, и провод – совершенно для этого не подходит.
Слева – кабель ВВГнг 3×2,5, справа – провод ПУМП с таким же количеством жил и их сечением. Кабель пригоден для прокладки скрытой проводки, а провод – совершенно для этого не подходит.

Классический пример такой пары – кабель ВВГ и провод ПУМП. При всем внешнем сходстве, например, равном количестве проводников и их сечении, первый вполне можно использовать для скрытой проводки, а второй однозначно нельзя, что уже не раз доказывалось печальной практикой. Но некоторые электрики все же продолжают «баловаться» этим – оно и понятно, так как провод всегда дешевле кабеля. Но и внутренняя изоляция проводников, и внешняя оболочка — совершенно не дотягивают до требуемых для кабеля уровней защиты и пожаробезопасности.

Так что при приобретении материалов всегда стоит уточнять — как по имеющейся официальной сертификации проходит данный вид продукции, кабель это или провод.

На какие характеристики кабелей и проводов обращают внимание при выборе

Существует несколько важных критериев, которые в обязательном порядке должны оцениваться при выборе кабельной продукции. Сюда можно отнести следующее:

  • строение кабеля (провода);
  • сечение проводника;
  • параметры изоляции проводников и внешней оболочки;
  • маркировка изделия;
  • цветовая маркировка проводов;
  • качество;
  • наличие сертификатов и упаковочных ярлыков.

Строение проводников

Как в кабелях, так и в проводах проводники могут представлять собой одну жилу заданного диаметра, или состоять из множества тонких скрученных жилок.

Одножильные (однопроволочные) изделия всегда более жесткие, и чем больше сечение, тем сложнее они в монтаже. Однако по проводимости такие изделия намного выигрывают. В них отсутствуют внутренние сопротивления между жилками, которые так или иначе имеют внешний окисленный слой. То есть при высокой нагрузке, там, где моножильный провод справляется без проблем, многопроволочный может вполне начать греться.

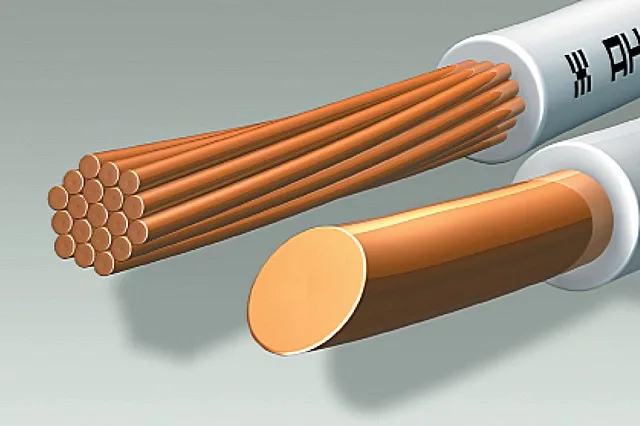

Многопроволочный и однопроволочный провода равного сечения. Первый удобнее в укладке за счет гибкости, второй надежнее и безопаснее в эксплуатации. Для скрытой проводки выбор делается в пользу надежности и долговечности.
Многопроволочный и однопроволочный провода равного сечения. Первый удобнее в укладке за счет гибкости, второй надежнее и безопаснее в эксплуатации. Для скрытой проводки выбор делается в пользу надежности и долговечности.

Зато многожильные выигрывают гибкостью – они удобны для прокладки открыто расположенной проводки, например, к осветительным приборам или иной бытовой технике. Но вот вмуровывать их в стены – дело опасное.

Резюме: для скрытой проводки в квартире или доме все же следует применять многожильные медные кабели (имеется в виду одножильное строение одного проводника, а не количество проводов в кабеле).

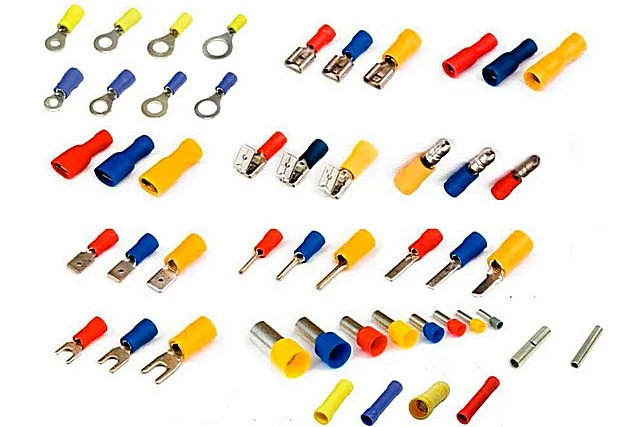

Для соединения многожильных проводников в клеммах должны применяться спецальные обжимные кабельные наконечники
Для соединения многожильных проводников в клеммах должны применяться специальные обжимные кабельные наконечники

И если уж для проводки или для иных электромонтажных работ используются многопроволочные изделия, то при их соединении в клеммах должны использоваться специальные обжимные наконечники. В противном случае проводник просто будет раздавлен в клемме, и со временем надежный контакт утратится.

Сечение проводника

Этот параметр измеряется в квадратных миллиметрах. Нередко допускают ошибку, путая его с диаметром проводника, а разница здесь весьма существенная – стоит вспомнить знакомую со школу формулу площади круга.

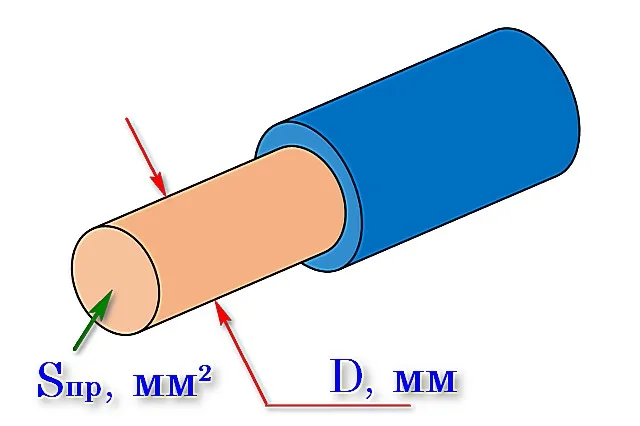

Не путайте диаметр проводника с площадью его поперечного сечения!
Не путайте диаметр проводника с площадью его поперечного сечения!

Продукция известных производителей отличается хорошей калиброванностью проводов. Но вот если приобретается кабель неизвестного происхождения (чего, безусловно, следует при любой возможности избегать), то нелишним будет проконтролировать соответствие заявленного сечения реальности. Для этого можно промерить диаметр проводника, используя штангенциркуль или микрометр, а затем просто пересчитать его в площадь поперечного сечения. Для этого используется формула:

Sпр = π × D² / 4

или, если несколько упростить ее:

Sпр = 0,785 ×

По идее, указанное в маркировке значение сечения должно совпадать с получившемся при расчете (естественно, с определенным округлением). Но если обнаруживается явное расхождение, скажем, даже в 0,3÷0,5 мм², то это уже повод задуматься, стоит ли покупать такой кабель.

Какое сечение проводника и где потребуется? Выше уже упоминалась плотность тока – чем больше площадь сечения проводника, тем мощнее получается линия питания. То есть для разных участков домашней электросети могут и должны использоваться и различные провода.

Можно воспользоваться следующей таблицей, в которой указанные предельные значения тока для медных проводников различного сечения. Параметры рассчитаны для проводов скрытой проводки. Поэтому в таблице показано несколько вариантов – для одножильных, двухжильных и трехжильных кабелей. Почему? – да потому что при высокой нагрузке они способны передавать нагрев взаимно друг другу, что несколько снижает допустимые параметры тока.

Таблица допустимых значений силы тока в зависимости от сечения медного проводника

Площадь сечения жилы, мм²Одножильные проводаДвухжильные
провода
Трехжильные
провода
IIIIIIIV
0.511-----
0.7515-----
1,0171615141514
1.5231917161815
2.5302725252521
4.0413835303227
6.0504642404034
10.0807060505550

Как видно, для одножильных проводов есть еще и собственная градация. Дело в том, что их иногда используют для создания многожильной проводки, укладывая пучком в несколько штук. И предельное значение тока зависит от количества проводников в этом пучке:

I — одиночный провод

II — два провода, уложенных рядом.

III — три провода, уложенных рядом.

IV — четыре провода, уложенных рядом.

Сразу сделаем оговорку. В таблице указаны именно предельные значения тока. Но на практике, безусловно, должен закладываться определенный эксплуатационный запас, чтобы провода не нагревались до опасных для целостности изоляции температур.

Профессионалы-электрички дают свои рекомендации по сечениям проводки для различных участков домашней сети. Исходить следует из планируемой нагрузки на тот или иной выделенный участок.

Для однофазной сети переменного напряжения 220 вольт справедлива обычная формула расчета мощности.

Р = I × U

где:

Р — мощность нагрузки, Вт;

I — сила тока, А;

U — напряжение, В (в нашем случае – 220 В)

Итак, какие провода и куда подойдут:

  • Проводники сечением от 0,5 до 1,0 мм² вообще не должны рассматриваться для внутренней проводки.
  • Медный провод сечением 1,5 мм². Номинальный ток для него — 10 ампер. Простой подсчет показывает, что это соответствует допустимой нагрузке в 2200 Вт или 2,2 кВт.

Естественно, нагружать линию на полную мощность не следует, поэтому такая проводка обычно применяется для систем освещения. Одной такой линии, как правило, хватает на полноценное освещение нескольких комнат, а в случае использования современных светодиодных ламп – будет достаточно и для всей квартиры.

В электрощите такие линии подключаются к автомату номиналом в 10 ампер.

  • Медный провод сечением 2,5 мм². Номинальный ток – 16 ампер, соответственно, допустимая нагрузка 3,5 кВт.

Такая проводка используется для подключения розеток. Они могут быть одиночными, для конкретных бытовых приборов высокой мощности (стиральная или посудомоечная машина, холодильник, электрическая духовка или микроволновка, бойлер и т.п.) но с мощностью, не превышающей указанного значения. Или же устанавливается группа розеток с расчетом на возможное одновременное подключение нескольких потребителей, но опять же, с суммарной из мощностью не выше 3,5 кВт.

Такая линия защищается в электрощите автоматом на 16 ампер.

  • Проводники сечением 4 мм² рассчитаны на ток в 25 ампер, и, соответственно, на нагрузку мощностью до 5.5 кВт. Такие изделия применяют для организации выделенных линий для подключения домашней техники повышенной мощности. Это может быть мощная система кондиционирования и вентиляции, электрическая плита, однофазный электрокотел отопления, банная печь и т.п. Естественно, мощность каждого из этих приборов не должна превышать указанного выше значения.

Каждая из таких линий защищается собственным автоматическим выключателем номиналов в 25 ампер.

  • Провода сечением 6 и 10 мм² для внутренней проводки обычно (за редким исключением) не используются. Как правило, они предназначены для ввода в квартиру или дом от подъездного или уличного щита. И, соответственно, для них устанавливаются общие защитные автоматы 32 или 40 ампер.

Ознакомьтесь с разъяснениями, формулами и калькулятором расчета, как перевести амперы в киловатты, из нашей новой статьи на нашем портале.

Параметры изоляции жил кабеля и его внешней оболочки

Каждый из проводников силового кабеля заключается в собственный изоляционный слой. Для этого используются различные модификации ПВХ, встречаются изделия с изоляцией из сшитого полиэтилена (РЕХ). Толщина изоляции должна гарантированно обеспечивать безопасность эксплуатации проводки, но вместе с тем — не усложнять проведение монтажных работ.

Этот параметр регулируется ГОСТом, и для силовых кабелей в бытовых сетях с напряжением до 660 вольт, с сечением проводников 1,5 и 2,5 мм² толщина жильной изоляции должна составлять 0,6 мм. Возможны отклонения, но нижняя граница – 0,44 мм.

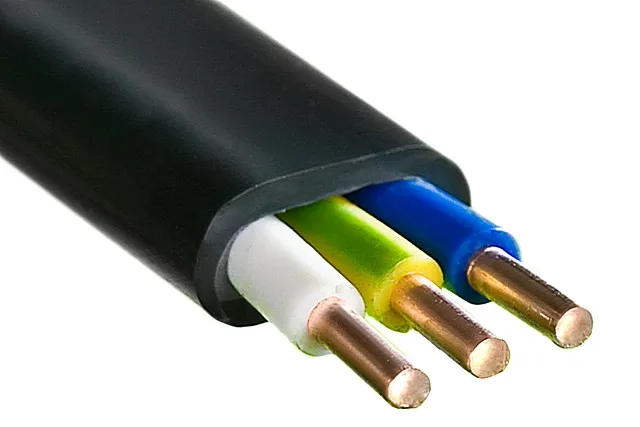

Толщина и жильной изоляции, и внешней оболочки кабеля должна соответствовать установленным стандартам
Толщина и жильной изоляции, и внешней оболочки кабеля должна соответствовать установленным стандартам

Любой кабель, как уже говорилось выше, имеет и внешнюю защитно-изолирующую оболочку. Материалу ее изготовления часто придаются дополнительные качества – стойкость к возгоранию, плавлению, к воздействию агрессивной внешней среды и т.п. Для кабелей, используемых для домашней проводки, толщина внешней оболочки должна по действующим стандартам составлять 1,4 мм – для одножильных, и 1,8 мм – для многожильных.

На практике, конечно, неспециалисту и, тем более, без специального инструмента – микрометра, проверить соответствие толщины жильной изоляции и внешней оболочки – непросто. Но это лишь еще один довод приобретать кабельную продукцию только в специализированных магазинах, где ее качество и соответствие ГОСТ (ТУ) можно подтвердить наличием сертификатов.

Цветовая маркировка проводников

Раньше, когда для проводки повсеместно использовались алюминиевые провода белого цвета, соблюдение правильной, контролируемой расстановки нуля и фазы представляло немалую сложность. Сейчас же практически все кабели и провода имеют цветовую маркировку жил – очень удобно при монтажных работах.

Существуют определенные стандарты и в этой области. Так, синий (голубой) проводник используется для подключения нуля. Зелено-желтый – для контура заземления. Цвет фазы может несколько варьироваться, но всегда отличаться от указанных выше.

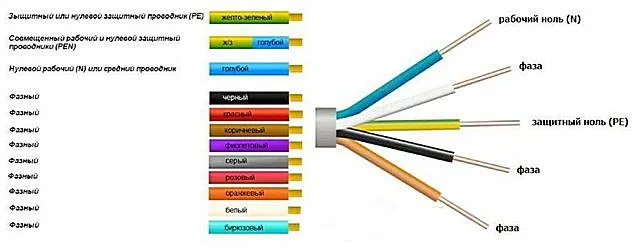

Принятая международная цветовая маркировка проводов
Принятая международная цветовая маркировка проводов

Надо заметить, что встречаются изделия с совершенно непонятной расцветкой проводников – видимо, производители их «лепили из того, что было». Что ж, это явный признак отступления от стандартов, то есть еще один повод задуматься, стоит ли приобретать продукцию, в которой даже, казалось бы, в мелочах прослеживается отклонение от принятых норм.

Маркировка кабельной продукции, упаковка, наличие сертификатов

Качественные изделия обычно имеют на внешней оплетке нанесенные цифровые и буквенные обозначения – маркировку. В ней зашифрованы базовые параметры этого кабеля (провода).

  • Марка, которая говорит о материале изготовления, основных свойствах и предназначении. Таких марок – немало, и о наиболее подходящих для домашней проводки будет сказано ниже.

Просто для примера — ВВГнг(ож)-0,66 кВ 3×1,5

Отсутствие впереди буквы «А» напрямую говорит, что кабель медный. Внешняя оболочка и жильная изоляция выполнены из ПВХ-пластификата (ВВ). Кабель гибкий (Г). Особый свойства – негорючая изоляция (нг).Номинальное напряжение – до 660 В (0.66 кВ). кабель состоит из трех одножильных (ож) проводников сечением по 1,5 мм² (3×1,5)

  • Название фирмы-изготовителя кабеля.
  • Год или даже дата выпуска продукции.

Маркировка должна быть хорошо заметна и читаема. Она наносится по всей длине кабеля через равные интервалы. Естественно, информация маркировки должна соответствовать и упаковочному ярлыку.

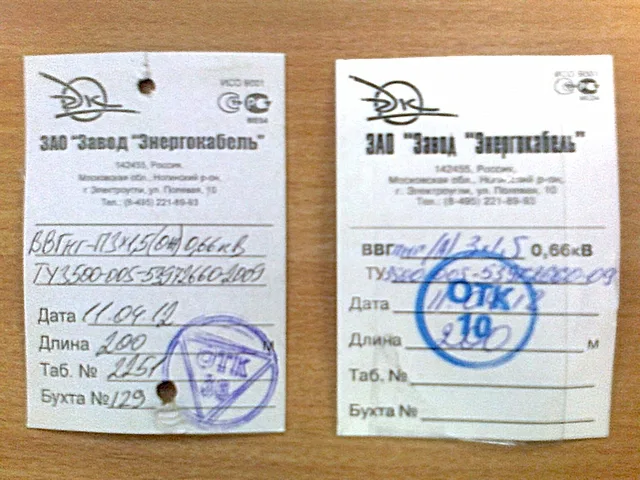

Упаковочные ярлыки на кабельную продукцию. Обратите внимание – помимо основных параметров и длины кабеля на ярлыке имеется отметка и о прохождении технического контроля.
Упаковочные ярлыки на кабельную продукцию. Обратите внимание – помимо основных параметров и длины кабеля на ярлыке имеется отметка и о прохождении технического контроля.

Этот ярлык в обязательном порядке прилагается к каждой упаковке – будь то катушка, бобина или просто бухта определенного метража. Если покупатель приобретает упаковку полностью, то и ярлык достанется ему в придачу. При покупке метражом продавец, конечно, ярлык не отдаст, но ознакомиться с его информацией можно и нужно.

Наконец, любая партия подобной продукции, поступающая в специализированный магазин, должна сопровождаться сертификатами качества и соответствия существующим требованиям безопасности. Если у покупателя возникают какие-либо сомнения, он вправе потребовать предъявить эти документы для ознакомления и подтверждения оригинальности продукции.

Никогда не лишним будет и визуально оценить качество приобретаемого кабеля. Должны быть совершенно исключены участки повреждений внешней оболочки. Отбраковываются изделия, имеющие явные заломы или сильно перекрученные места. Сечение кабеля в оболочке должно быть равномерным по всей длине – участки расширения или утоньшения говорят о явном браке.

Среди продукции известных производителей такие явления встречаются чрезвычайно редко. Но в этой сфере производства контрафакта – хоть отбавляй. И бракованные кабели, которые могут подвести в любой момент, попадаются сплошь и рядом.

Какие марки кабелей предпочтительнее для домашней проводки?

Выше уже говорилось, что разнообразие кабельной продукции, причем даже очень схожей внешне, но различающейся параметрами и предназначением, очень велико. Неопытному покупателю совсем несложно запутаться. Поэтому поступим проще — порекомендуем читателю те марки кабелей, которые наиболее предпочтительны для домашней скрытой проводки.

Про сечение проводников и базирующееся на этом параметре локальное предназначения тех или иных видов кабелей уже говорилось выше, поэтому впредь на этом заострять внимание не станем.

Кабель ВВГ

Эту отечественную марку кабеля без преувеличения можно назвать наиболее востребованной среди специалистов-электриков, занимающихся монтажом домашней или квартирной проводки. Такая популярность зиждется не на пустом месте – кабель ВВГ уже в полной мере доказал свою надежность и долговечность.

Под общей аббревиатурой ВВГ скрывается немало видов, различающихся количеством и сечением жил, внешней формой, материалом изоляции и внешней оплётки.

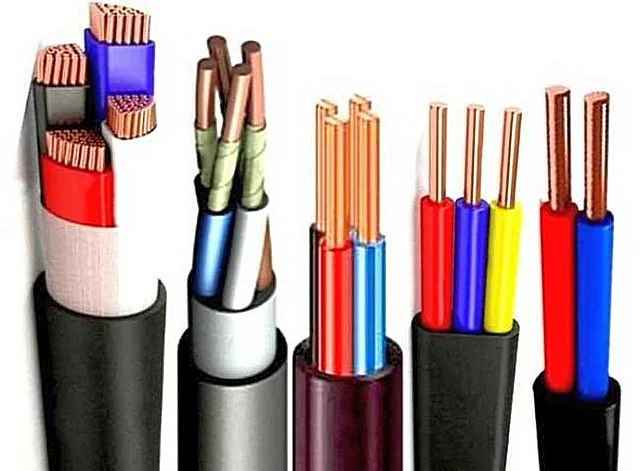

Кабели ВВГ различной модификации
Кабели ВВГ различной модификации

Так, в ассортиментном ряду представлены двух-, трех-, четырех и пятижильные варианты, с сечение проводников от 1,5 до 50 мм². Внешне кабель может иметь круглую, плоскую или треугольную форму в сечении.

Название-аббревиатура ВВГ говорит о том, что применена двойная виниловая изоляции (ВВ) — каждой отдельной жилы и внешней оболочки. Буква Г – означает «голый» что указывает на отсутствии защитного бронированного слоя, но в условиях домашней проводки он и не требуется.

Производитель заявляет, и практикой это уже доказано, что срок службы такого кабеля составляет не менее 30 лет. А при условии качественного монтажа и грамотной эксплуатации электрической сети вполне можно рассчитывать и на куда более высокую долговечность.

Базовый кабель ВВГ – самый простой в исполнении из своего семейства, и наиболее дешевый. Буква «П», добавленная к названию, скажет, что изделие имеет плоскую форму.

Но помимо обычных ВВГ выпускаются и более защищенные и безопасные его варианты:

ВВГнг – силовой кабель с негорючей, самозатухающей изоляцией

ВВГнг-LS – изоляции и внешней оплетке кабеля, кроме негорючести, придано еще и свойство низкого дымовыделения (,LS — Low Smoke ), то есть при пожаре кабель не станет выделять в атмосферу токсичных веществ.

ВВГнг FR-LS – помимо перечисленных выше качеств, предусмотрена защита и от внешнего источника пламени – дополнительный слой из огнестойкой слюдяной ленты.

Для домашней электропроводки оптимальным по совокупной категории «надёжность – безопасность – цена» станет кабель ВВГнг. При прокладке проводки с его использованием допускается размещение нескольких кабелей пучком в одной штрабе.

Простой ВВГ привлекает более низкой ценой. Он тоже вполне пригоден для домашней сети, но только пучками их прокладывать запрещено, из-за не самой высокой стойкости к возгоранию.

Кабель NYM

Кабель марки NYM можно считать великолепной альтернативой ВВГ, которая по некоторым параметрам даже превосходит его. Это – европейская разработка, в наше время широко выпускающаяся по лицензии на многих отечественных предприятиях.

Трехжильный кабель NYM 3×1,5 в характерной для него оплетке белого цвета
Трехжильный кабель NYM 3×1,5 в характерной для него оплетке белого цвета

Модельный ряд тоже широк – от одной до пяти жил, с сечением от 1,5 до 10 мм². Для всех этих разновидностей характерно общее строение кабеля – помимо жильной изоляции и внешней оболочки из ПВХ, используется еще и внутреннее заполнение пространства специальной меланонаполненной резиной, что существенно повышает изоляционные и прочностные качества, стойкость к возгоранию.

Кабель имеет круглую форму в сечении, что облегчает герметизацию проходок, если в этом есть необходимость. Он очень удобен в разделке и монтаже, даже, пожалуй, удобнее чем ВВГ. Высокая степень защищенности позволяет его использовать открыто в том числе во влажных помещениях и на улице. Единственное, что следует предусмотреть – это защиту от прямых солнечных лучей, так как виниловое покрытие не отличается стойкостью к ультрафиолету.

Кабель NYM требуемого сечения можно приобретать в полной уверенности, что он справится с функцией скрытой проводки с должным уровнем ее долговечности и безопасности. Но при покупке будьте внимательны – на рынке «гуляет» и очень схожий внешне кабель NUM. Это явно из разряда подделок-двойников, типа «Abibas» или «Sonny», то есть не имеющих никакого отношения к оригиналу. И привлекательная по доступности цена здесь никак не должна выступать решающим критерием выбора.

Какие типы проводов не должны использоваться для квартирной проводки?

Выше были указаны две марки кабелей, которые в полной мере подходят для скрытой квартирной проводки. Вроде бы – немного, но, поверьте, этого вполне достаточно, и искать чего-либо лучшего – вряд ли стоит.

Тем не менее, и многие хозяева, да и некоторые мастера, именующие себя «профессионалами», стараясь или сэкономить, или облегчить себе проведение работ, приобретают иные типы кабельной продукции. Здесь тоже есть своеобразный «топ» — далее будут вкратце показано несколько разновидностей проводов, которые часто применяют взамен настоящих кабелей. Вот этого делать – ни в коем случае нельзя, как бы «мастер» или какой-либо знакомый ни убеждал в обратном, что раньше все так делали, и ничего – до сих пор служит.

  • Провод ПВС  — один из лидеров этого списка. Именно провод, а не кабель, как считают некоторые. Наличие двойной изоляции (жилы и внешняя оболочка) вовсе не переводит его в разряд кабелей, и для скрытой проводки он малопригоден по целому ряду причин.
ПВС – это очень добротный соединительный провод, но только не для скрытой квартирной проводки
ПВС – это очень добротный соединительный провод, но только не для скрытой квартирной проводки

Прежде всего, проводники у него многопроволочные, а о нежелательности их использования для вмурованной в стену проводки уже говорилось выше. Кроме того, сама виниловая оболочка такого изделия не обладает должным набором защитных качеств — ведь не зря при всей схожести даже производители не именуют его кабелем.

Читайте о назначении гофры для электропроводки, а также ознакомьтесь с веё видами и применением, в нашей новой статье на нашем портале.

ПВС – отличный материал для подключения бытовых приборов или освещения. Он обладает хорошей гибкостью, и из него изготавливают сетевые шнуры и удлинители. Но для стационарной проводки его использовать нельзя.

  • Провода ШВВП и ПВВП  являются монтажными, и предназначены для линий подключения различного электрооборудования к сети. Несмотря на двойную изоляцию, даже качественная сертифицированная продукция такого типа не отличается высокой долговечностью и устойчивостью к возможным негативным воздействиям, и для внутренней скрытой проводки применяться не должна. Изоляция таких проводов недостаточно стойкая с высоким температурам и возгоранию.
Провода ШВВП недороги, и их вполне можно применить, например, для подключения систем освещения или бытовых приборов. Но, опять же, не для стационарной проводки.
Провода ШВВП недороги, и их вполне можно применить, например, для подключения систем освещения или бытовых приборов. Но, опять же, не для стационарной проводки.
  • Провода ПУНП вообще не должны рассматриваться даже теоретически. Они законодательно запрещены еще с 2007 года для использования в скрытых проводках из-за явной недостаточности необходимых для этого качеств. Он имеет весьма слабую и неустойчивую к повышенным температурам изоляцию.

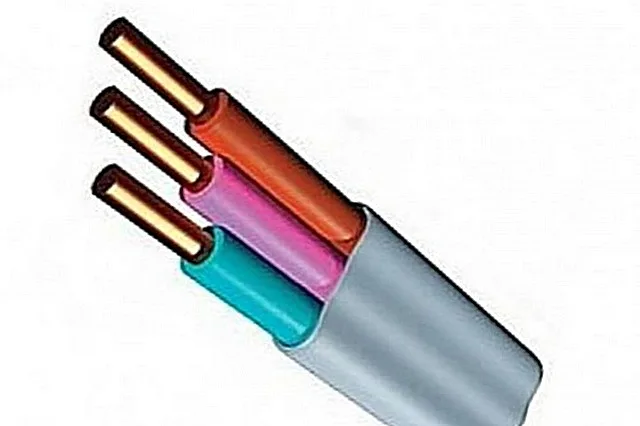

Провод установочный ПУНП – для скрытой проводки категорически запрещен
Провод установочный ПУНП – для скрытой проводки категорически запрещен

Интересно, что именно провода ПУНП ранее использовались для квартирных электросетей чуть ли не в промышленных масштабах. Но видимо, горький опыт их эксплуатации и способствовал категоричному законодательному запрету. Так что любые утверждения «мастеров», что ничего страшного, мол, раньше везде так делали, не должны поколебать жесткого и однозначного отказа. А про разницу между тем что было и тем что есть в вопросах потребления электроэнергии мы уже подробно говорили в первом разделе этой статьи.

*  *  *  *  *  *  *

Итак, в публикации были подробно рассмотрены аспекты, влияющие на пригодность кабелей для внутренней проводки в доме или квартире, критерии выбора качественной, подходящей по всем параметрам марки. Надеемся, что полученная информация поможет читателю определиться с оптимальным вариантом и не допустить столь распространённых ошибок.

И никогда не приобретайте кабели, не имеющие подтверждения качества, реализуемые с рук или в сомнительных торговых точках, где продавцы не могут пояснить происхождение продукции. Помните, что на кону — безопасность вашего жилища и всех членов семьи!

Как самостоятельно смонтировать электрическую проводку?

Эта задача – весьма масштабная и сложная, и надо не один раз подумать, прежде чем браться за ее реализацию собственными силами – может не хватить опыта и знаний. Оценить свои силы поможет ознакомление с очень подробной статьей нашего портала «Электропроводка в доме своими руками».

И, возможно, в правильном выборе кабеля читателю поможет размещенный ниже видеосюжет.

Видео: Как правильно подобрать кабель для домашней проводки по сечению и току

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.1
  • Дмитрий

    Ответить

    Спасибо большое за информацию, очень помогли, по вашим советам закупил все для замены проводки в квартире, а то сначала, как столкнулся не знал куда бежать, куда обращаться плюс еще электрик попался не рыба, не мясо толком список составить не смог, что понадобится для работы. А по вашим рекомендациям и еще ребята из «Вольтджетик», где все закупал помогли составить список и закупить все необходимое.

Добавить комментарий
