Евгений Афанасьев Статью опубликовал:
Обновлено: 26.05.2019

Без электричества жизнь современного человека представить сейчас просто невозможно. Но при небрежном отношении к себе оно способно становиться не другом, а смертельно опасным врагом. Даже на бытовом уровне эксплуатация электрических сетей, систем и приборов требует строгого соблюдения целого ряда непреложных правил.

Расчет сечения кабеля по току

Расчет сечения кабеля по току

И, кстати, одним из наиболее уязвимых мест именно в сфере конечного потребления электроэнергии, то есть в жилых домах и квартирах, является электропроводка. А именно – неправильно выполненный расчет сечения кабеля по току нагрузки, из-за чего чаще всего случаются аварии с очень тяжелыми, а иногда – и трагичными последствиями.

Проблема часто в том, что владельцы жилья попросту не видят связи между сечением проводника и мощностью подключаемой нагрузки: «идет ток – и ладно». Встречаются и такие ситуации, когда при строительстве подрядчики явно «халтурили», и, пытаясь максимально сэкономить на материалах, скрытно уложили некачественные или не соответствующие проекту провода. Сплошь и рядом случаи, когда продолжает эксплуатироваться старая проводка, смонтированная может быть и правильно, но когда-то очень давно, то есть явно не рассчитанная на современную насыщенность жизни людей электрическими бытовыми приборами.

В настоящей публикации будет рассмотрено несколько путей оценки соответствия сечения проводника реальным условиям эксплуатации электроприборов.

Несколько базовых понятий

А для чего вообще необходимо рассчитывать сечение проводов? Нельзя ли ограничиться подбором «на глаз»?

Нет, нельзя, так как совсем несложно впасть в две крайности:

  • Проводник недостаточного сечения начинает сильно перегреваться. Это ведет к оплавлению изоляции проводки, созданию условий для самовозгорания, для коротких замыканий. Все это становится причиной разрушительных пожаров, часто сопровождающихся человеческими трагедиями.
  • Проводники избыточного диаметра, безусловно, такими опасностями не грозят. Но зато они и существенно дороже (особенно если разговор идет о медных кабелях), и не столь удобны в работе. Получаются совершенно неоправданные материальные и трудовые затраты.

Так что руководствоваться следует принципом разумной достаточности. Тем более что произвести необходимые вычисления – по силам каждому, кто хоть немного разбирается в азах математики и физики.

Для начала вспомним некоторые понятия, многим, наверное, и без того хорошо известные. Но просто для того, чтобы в дальнейшем изложении не появилось разночтений.

Провода одножильные и многожильные

С этим вопросом часто бывает путаница, в том числе в статьях, опубликованных на интернет-сайтах.

Итак, в качестве проводника в проводах и кабелях может использоваться одна проволока —  с точки зрения электрической проводимости — это оптимальный вариант.

Но для достижения гибкости кабельной продукции приходится использовать более сложные конструкции – множество тонких проволочек, обычно скрученных при этом в «косичку». Чем больше таких проволочек – тем более гибким получается проводник.

Однако, это не следует путать с многожильностью провода. Под отдельной жилой подразумевается именно отдельный проводник. Чтобы стало понятнее – смотрим на иллюстрацию.

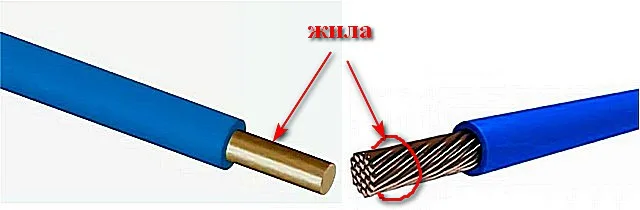

На картинке ниже – примеры одножильного провода. Просто с левой стороны – жесткий однопроволочный, а с правой – более гибкий многопроволочный вариант.

И слева, и справа - это одножильный провод.

И слева, и справа — это одножильный провод.

Если провод (кабель) конструктивно совмещает два изолированных друг от друга проводника или больше, он становится двухжильным, трехжильным и т.п. Но он также может оставаться одно- или многопроволочным.

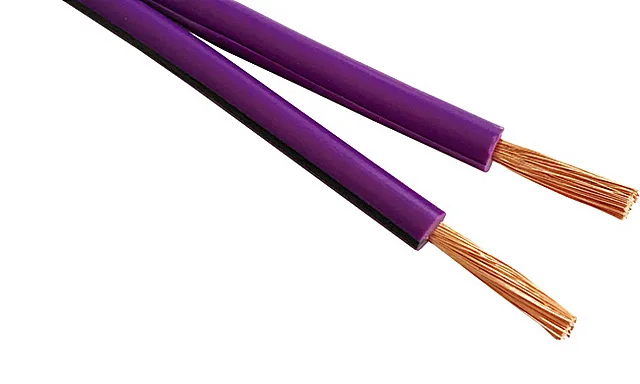

Двухжильный многопроволочный провод

Двухжильный многопроволочный провод

Аналогичная ситуация и с кабелями. По определению, кабель – это конструкция из нескольких изолированных друг от друга проводников, заключенных в общую изолирующую и защитную оболочку. А вот проводники также могут быть одно- или многопроволочными.

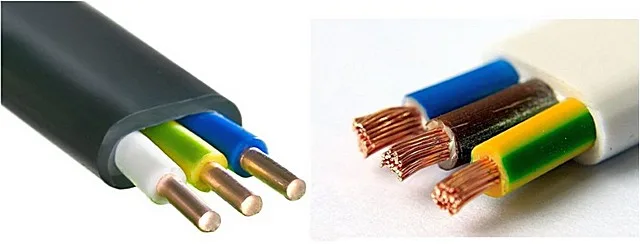

Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами

Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами

Жесткие однопроволочные изделия хороши для неподвижных участков проводки, например, вмуровываемых в стены. Многопроволочные провода и кабели отлично подходят для тех участков, где бывает нужна подвижность — типичным примером являются шнуры питания бытовой техники и осветительных приборов.

Итак, все последующие расчеты будут вестись для сечения жилы провода или кабеля.

При оценке условий расположения проводов в дальнейшем могут быть варианты, когда придется представлять разницу, например, между тремя одножильными проводами, протянутыми в одной трубе, или одним трехжильным кабелем.

Диаметр и площадь поперечного сечения провода

Два взаимосвязанных параметра, которые порой по неопытности путают. Смотрим на схему – по ней все станет понятно.

Слева – диаметр проводника (жилы), измеряется в миллиметрах. Справа – площадь поперечного сечения проводника, измеряется в мм².

Слева – диаметр проводника (жилы), измеряется в миллиметрах. Справа – площадь поперечного сечения проводника, измеряется в мм².

Во всех справочника обычно используется параметр сечения, так как именно по этому критерию производится классификация различных марок проводов и кабелей.

Но это хорошо, если известна марка кабеля (провода). Если нет, то сечение остается подсчитать, опираясь на диаметр, который можно измерить штангенциркулем или микрометром.

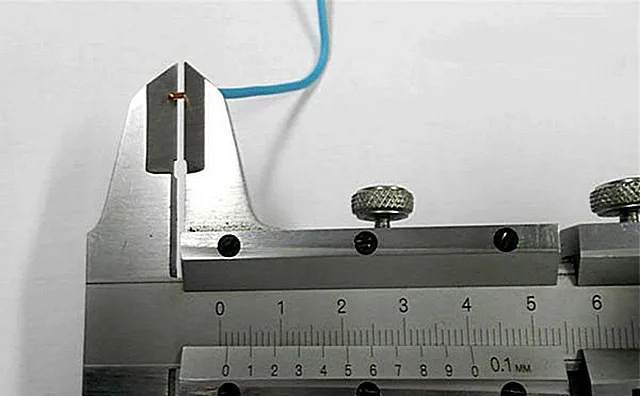

Диаметр жилы (проволоки) поддается обычному измерению. Площадь сечения – только расчёту.

Диаметр жилы (проволоки) поддается обычному измерению. Площадь сечения – только расчёту.

Формулу площади круга должны, наверное, помнить все. Но тем не менее – приведем ее на всякий случай.

Sc = π × d² / 4 ≈ 3.14 × d² / 4 ≈ 0.785 ×

Знак «примерно равно» применен только потому, что взято округление числа π до сотых, всем известное значение π ≈ 3,14. Но в нашем случае такой точности – более чем достаточно!

Это формула сечения однопроволочного проводника. А если нужно найти сечение неизвестного провода, с многопроволочной жилой?

Тоже ничего сложного. Жила распушается, чтобы появилась возможность подсчитать количество проволочек в «косичке». И останется только микрометром или штангенциркулем промерить диаметр одной проволочки.

Sc = n × π × d² / 4 ≈ n × 3.14 × d² / 4 ≈ 0.785 × n × d²

где n – это количество проволочек в одной жиле.

Калькулятор пересчёта диаметра проводника в площадь его поперечного сечения

Перейти к расчётам

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ ЖИЛЫ»
Количество проволочек в жиле, шт
Диаметр одной проволоки, мм


Основные электрические параметры цепи

При проведении расчетов нам могут понадобиться формулы, показывающими взаимосвязь между основными электрическими параметрами.

  • Базовой формулой для цепей переменного и постоянного тока является известный закон Ома, гласящий¸ что сила тока в проводнике (на участке цепи) прямо пропорциональна напряжению и обратно пропорциональна сопротивлению этого участка.

I = U / R

I — сила тока, ампер, А.

U — напряжение (разность потенциалов), вольт, В.

R — электрическое сопротивление, ом, Ом.

Из этой формулы несложно вывести другие:

U = I × R

R = U / I

  • Теперь обратимся к мощности электрического тока.

Для начала – работа, выполняемая электрическим током. Она равна произведению силы тока на напряжение и на длительность промежутка времени, в течение которого она выполнялась.

А = I × U × Δt

А — работа электрического тока, джоулей, Дж.

Δt — длительность периода, секунд, с.

Но более наглядной величиной всегда является мощность, то есть показатель работы, выполненной за единицу времени, например, секунду.

P = A / Δt = I × U × Δt / Δt = I × U

P — мощность электрического тока, джоулей в секунду или ватт, Вт.

  • Отсюда напрашивается целый каскад производных формул, описывающих взаимосвязи напряжения, силы тока, сопротивления и мощности между собой. Чтобы не перечислять все формулы «в столбик», можно привести хорошо понятное графическое их представление.

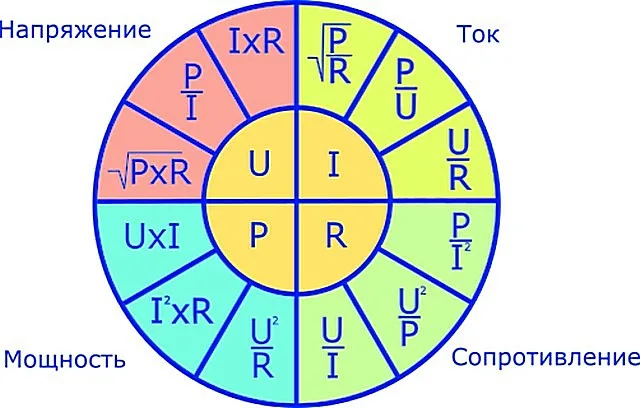

Графическое представление формул взаимосвязей основных электрических параметров.

Графическое представление формул взаимосвязей основных электрических параметров.

  • Вернемся к сопротивлению проводника. Как оно выражается через ток и напряжение – мы уже знаем.

Но оно в первую очередь зависит от материала изготовления проводника и его геометрических размеров. Описывается эта зависимость следующей формулой:

R = ρ × L / S

ρ — удельное сопротивление материала, из которого изготовлен проводник. Показывает, какое сопротивление имеет проводник длиной 1 метр с площадью поперечного сечения 1 мм².

Как правило, на практике в электротехнике чаще всего встречаются алюминий и медь. Реже применяются стальные проводники, но обычно – лишь в качестве каких-то токонесущих деталей электротехнической арматуры.

Для алюминия удельное сопротивление равно 0,029 Ом×м, у меди оно пониже – 0,0175 Ом×м.

L — длина линии (участка цепи) метров, м.

S — площадь поперечного сечения проводника, мм²

Эти соотношения полезно знать, так как иногда приходится оценивать собственные резистивные потери мощности на линиях большой протяженности.

  • Акцентируем внимание еще на одном взаимоотношении, которое, в принципе, уже было рассмотрено выше. Это – количество тепла, выделяемое проводником при прохождении по нему электрического тока. Описывается уравнением Джоуля-Ленца.

Q = I² × R × Δt

Как видно, нагрев проводника (Q) лежит в квадратичной зависимости от силы тока (I) и от сопротивления (R). Понятно, что при всех остальных равных параметрах медный провод будет иметь более низкое сопротивление, нежели алюминиевый, то есть при одинаковой нагрузке греться станет существенно меньше.

Так оно и есть – это будет очень хорошо заметно дальше, при работе с таблицами.

  • Можно еще вспомнить понятие плотности тока. Здесь все относительно просто – это количество ампер на единицу площади сечения проводника. Этот термин будет задействован в одном из способов оценки проводки.

Далеко не все их показанных формул и определений понадобятся для правильного подбора сечения проводника. Но зато они помогают более «рельефно» представить взаимосвязи между разными величинами.

Материалы изготовления проводки

Об этом уже вкратце говорилось – в подавляющем большинстве случаев используются медь и алюминий. Провода из иных металлов и сплавов если и встречаются, то имеют очень узкую специализацию.

Медь выигрывает у алюминия практически по всем статьям!

Медь выигрывает у алюминия практически по всем статьям!

Сравнение меди и алюминия практически по всем статьям показывает ее преимущество.

  • Удельное сопротивление даже просто в «чистом виде» у меди практически в полтора раза ниже.
  • Оба этих металла от контакта с кислородом покрываются тонким слоем окислов. Однако, к меди этот слой практически не становится препятствием для токопроводимости. То есть в местах контактных соединений особых проблем не возникает (низкое переходное сопротивление).

А вот окислы алюминия по своим качествам близки к диэлектрикам. И проводимость обеспечивается только тем, что этот слой очень тонок. В местах механических контактов проблем  значительно больше. Поэтому рекомендуется зачистка проводников, а также использование специальных смазок, предотвращающих поверхностную коррозию алюминия.

  • Медь прочнее алюминия. Она в меру пластична, что позволяет достигать надёжных контактов при обжиме. Сломать медный проводник механическим воздействием – довольно сложно.

Переломить же алюминиевый провод можно буквально через несколько изгибов по одному месту. Недостаток упругости этого металла (слишком уж высокая пластичность) приводит к тому, что после выполнения скруток или обжима в клеммах, то есть при стабилизировавшейся механической нагрузке, алюминий продолжает «течь». А это значит, что надежность механических контактных соединений всегда постоянно снижается и требует регулярной подтяжки.

  • Оптимальный вариант контактов для любого металла – это сварка или пайка. Но и по этим позициям медь впереди. Произвести пайку меди можно, не прибегая к каким-то сложным технологическим приёмам. Пайка или сварка алюминия требует использования специальных припоев и флюсов, и неопытному человеку выполнить эту операцию – крайне затруднительно.
  • Единственные позиции, по которым алюминий обходит медь – он втрое легче и значительно дешевле. Этим и объясняется его широкое использование в эпоху массового городского многоэтажного строительства. Сейчас же по действующим СНиП в качестве проводки в жилых домах должна использоваться исключительно медь.

Как правильно определить сечение провода

С теорией закончили. Пора переходить к основному вопросу темы – как же определить требуемое сечение токонесущей жилы для различных условий эксплуатации электропроводки.

Здесь возможны несколько вариантов поиска нужного результата.

Выбрать можно тот, который покажется наиболее удобным или подходящим к конкретному случаю.

Расчет через допустимую плотность тока

Изо всего изложенного выше уже должно быть понятно, что главным ограничителем при выборе требуемого сечения является резистивный нагрев проводников, способный привести к плавлению изоляции, к коротким замыканиям, к перегреву окружающих материалов вплоть до вероятности самовозгорания.

То есть выбираемое сечение провода должно исключать подобные явления.

Проведение точных теплотехнических расчетов – дело очень непростое. Но специалисты уже многое сделали в этом плане, так что можно воспользоваться их наработками.

В частности, ими просчитана безопасная плотность тока, которая не вызывает опасного нагрева проводника до температур, способных вызвать плавление наиболее распространенной в наше время ПВХ или ПЭ изоляции.

Так, для проводников, находящихся в условиях условной комнатной температуры (+20℃), эта плотность тока составляет:

Материал проводовОптимальная плотность тока, А/мм²
Расположение проводкиОткрытаяЗакрытая
Алюминий3.53
Медь54

Сразу оговорим разницу между открытой и закрытой проводками.

  • Открытая встречается не столь часто. Она прокладывается по стенам или потолкам на хомутах или изоляторах, может быть воздушной — самонесущей или же удерживаться несущим тросом. К открытым проводкам можно отнести и сетевые шнуры, удлинители, если, конечно, они не намотаны на катушки, бобины и т.п.
  • Все остальное, по сути – это закрытая проводка: расположенная к кабель-каналах, коробах или гофротрубах, вмурованная в стены, проложенная в грунте и т.п. Иными словами, в любых условиях, где отсутствует нормальный теплоотвод. С опорой на этот критерий к закрытой проводке следует отнести и те участки, которые располагаются в распределительных щитах и монтажных коробках – нормального теплообмена здесь тоже нет.

Выше не зря было оговорено, что указанные показатели справедливы для комнатной температуры. Случается, что проводку приходится прокладывать в помещениях с особым температурным режимом, то есть в которых поддерживается нагрев выше обычного (предбанники, сушилки, оранжереи и т.п.) В таком случае в значение допустимой плотности тока вносятся коррективы – применяется коэффициент 0,9 на каждые 10 градусов температуры свыше + 20 ℃.

Например, на какую плотность тока следует ориентироваться, если планируется проложить медную проводку в кабель-канале для подключения ТЭНа в сушилке, в которой будет поддерживаться температура +50 ℃?

По таблице плотность тока G для закрытой медной проводки равна 4 А/мм².

Разница между нормой температуры и планируемым режимом равна

50 – 20 = 30 ℃.

То есть понижающий коэффициент должен быть учтен трижды. Но столько это означает не 0,9 × 3, а 0,9³:

G = 4 × 0,9 × 0,9 × 0,9 = 4 × 0,9³ = 4 × 0,729 = 2,92 А/мм²

На этот показатель плотности и придется ориентироваться для создания безопасной в данных условиях проводки.

Еще один пример.  Скажем, в уже рассмотренных условиях проводка прокладывается для подключения двух обогревателей мощностью по 750 ватт каждый.

Суммарная нагрузка по мощности на линию получается:

Р = 750 + 750 = 1500 Вт

Пересчитаем ее в необходимый ток при напряжении 220 вольт:

I = P / U = 1500 / 220 = 6.8 А

Нормальная плотность тока для таких условий эксплуатации была нами подсчитана – 2,92 А/мм². То есть ничего уже не стоит подсчитать то сечение медной жилы, которое обеспечит безопасную плотность:

S = I / G = 6.8 / 2.92 = 2.33 мм²

Естественно, полученное значение приводится к ближайшему с округлением в большую сторону. То есть для прокладки проводки в указанных условиях подойдет медный провод сечением 2.5 мм².

В принципе, по такому же принципу можно проводить расчеты и для любых других помещений. В том числе для линий, к которым планируется подключить несколько электрических приборов различной мощности.

При этом суммарную мощность линии можно подсчитать так:

ΣP = (P₁ + Р₂ + … + Рₙ) × Кс × Кз

В скобках — мощности подключаемых к линии электроприборов, от 1 до n.

Кс – так называемый коэффициент спроса. Вряд ли все подключенные в линии приборы будут работать одновременно. То есть этот коэффициент учитывает вероятность их одновременного включения.

Расчет этого коэффициента – задача непростая, так как учитывает немало нюансов. Но так как наша публикация предназначена для электриков-любителей, которые в своей работе наверняка ограничиваются своими небольшими жилыми владениями, можно задачу упростить. А конкретно: при двух приборах коэффициент оставляем равным единице. При трех ÷ четырех – 0,8. Пять ÷ шесть – 0,75. Большего количества потребителей на линии в условиях дома или квартиры вряд ли встретится, но на всякий случай, если вдруг… – коэффициент 0,7.

Кз – коэффициент запаса. Величина необязательная. Но рачительный хозяин может подумать и наперед, что, возможно, через год-другой к этой же линии придется подключать и дополнительную нагрузку, о которой пока можно только догадываться. Так что имеет смысл сразу заложить резерв, приняв коэффициент, например, от 1,5 до 2,0. Но, повторимся, дело – добровольное, и этот коэффициент можно вообще исключить из расчетов.

Еще один важный нюанс. Реальная мощность электрического прибора может оказаться выше номинальной, указанной в паспорте. Это связано с понятиями активной и реактивной мощностей.

Не будем вдаваться особо в физику этого явления, скажем лишь, что полная мощность для некоторых типов нагрузки рассчитывается по формуле:

Pп = Pn / cos φ

Pп — полная мощность;

Pn — указанная в паспорте номинальная мощность;

cos φ — коэффициент мощности, равный косинусу угла φ — смещения фаз тока и напряжения.

Такое смещение свойственно приборам с мощным электроприводом, с высокой индуктивной нагрузкой (трансформаторами, дросселями). Значение cos φ для такой техники также указывается в паспорте изделия.

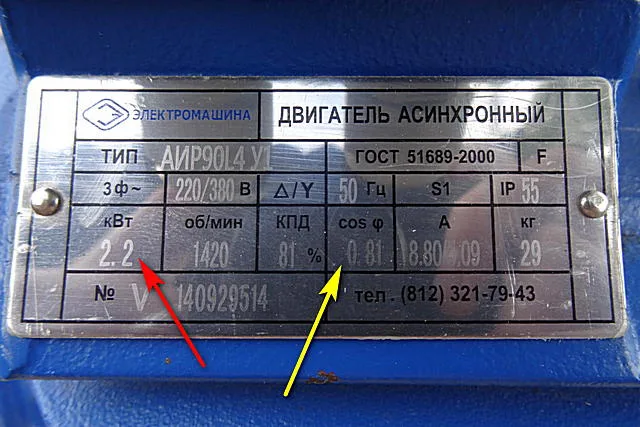

Значения номинальной мощности и cos φ на шильдике асинхронного двигателя

Значения номинальной мощности и cos φ на шильдике асинхронного двигателя

В бытовых условиях подобные приборы встречаются нечасто, но все же если линия проводится, скажем, для питания мощного насоса, компрессора, электродвигателя, для сварочного поста – лучше этим показателем не манкировать.

А теперь можно попробовать произвести полный расчет с учетом всего сказанного выше. Для этого читателю предлагается онлайн-калькулятор.

В поля ввода программы необходимо ввести запрашиваемые данные:

  • Какая проводка будет использоваться: медная или алюминиевая, расположенная открыто или закрытая.
  • Напряжение в планируемой линии.
  • Если в помещении предполагается какой-то специфический температурный режим, то это следует указать – выбрать из предлагаемых вариантов. Температура в комнате ниже +25℃ будет считаться нормальной – она стоит в перечне первой и учитывается по умолчанию.
  • Далее, указывается мощность планируемой к подключению нагрузки. Предусмотрено до 6 разных единиц – для бытовых условий этого обычно достаточно. При этом если поле не заполняется, то мощность считается равной нулю, то есть поле в расчет не принимается.

Два последних поля позволяют учесть нагрузку с реактивной составляющей мощности, если таковая есть. Для этого помимо номинала необходимо указать и значение cos φ. По умолчанию cos φ = 0, то есть как для обычной активной нагрузки.

  • В зависимости от количества подключаемых к линии приборов в алгоритме автоматически учитывается коэффициент спроса.
  • Наконец, пользователь может заложить резерв мощности, повысив коэффициент запаса, от 1 до 2 с шагом 0,1.

Результат расчета будет выдан в квадратных миллиметрах сечения жилы провода (кабеля) с точностью до сотой. Естественно, после этого придется сделать округление до ближайшего стандартного размера в большую сторону.

Калькулятор расчета площади сечения токонесущей жилы кабеля или провода


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ МИНИМАЛЬНОЕ СЕЧЕНИЕ ЖИЛЫ»
Тип планируемой проводки
НАПРЯЖЕНИЕ, вольт
Планируемый температурный режим в помещении

НАГРУЗКА, ПЛАНИРУЕМАЯ К ПОДКЛЮЧЕНИЮ В ЛИНИИ
НОМИНАЛЬНАЯ МОЩНОСТЬ - 1
НОМИНАЛЬНАЯ МОЩНОСТЬ - 2
НОМИНАЛЬНАЯ МОЩНОСТЬ - 3
НОМИНАЛЬНАЯ МОЩНОСТЬ - 4
НОМИНАЛЬНАЯ МОЩНОСТЬ - 5 (для приборов с реактивной составляющей мощности)
Коэффициент мощности - cos φ
НОМИНАЛЬНАЯ МОЩНОСТЬ - 6 (для приборов с реактивной составляющей мощности)
Коэффициент мощности - cos φ
КОЭФФИЦИЕНТ СПРОСА (сколько всего приборов теоретически может быть включено в линию)
КОЭФФИЦИЕНТ ЗАПАСА (на перспективу появления новой бытовой техники)

Поиск нужного сечения кабеля с помощью таблиц

Не все и не всегда любят заниматься самостоятельными расчетами. Таким пользователям можно порекомендовать воспользоваться таблицами.

По сути, это те же расчеты, выполненные специалистами по приведённым формулам. Но только для удобства их результаты сведены в табличное представление.

Например, таблица для определения допустимого сечения (и соответствующего диаметра) жилы исходя из мощности нагрузки и (или) значения силы тока для переменного напряжения 220 вольт (ОП и ЗП — открытая и закрытая проводка соответственно):

Мощность нагрузки, ВтТок, АМЕДЬАЛЮМИНИЙ
ОПЗПОПЗП
S, мм ²d, ммS, мм ²d, ммS, мм ²d, ммS, мм ²d, мм
1000,430,090,330,110,370,120,400,140,43
2000.870,170,470,220,530,250,560.290,61
3001,300,260,580,330,640,370,690,430,74
4001,740,350,670,430,740,500,800,580,86
5002.170,430,740,540,830,620,890.720,96
7503,260,650,910,821,020,931,091,091,18
10004,350,871,051,091,181,241,261,451,36
15006,521,301,291,631,441,861,542,171,66
20008,701,741,492,171,662,481,782,901,92
250010,872,171,662,721,863,111,993.622,15
300013.042,611,823,262,043,732.184,352,35
350015,223,041,973,802,204,352,355.072,54
400017.393,482,104,352,354.972.525,802.72
450019,573,912,234,892,505,592,676,522,88
500021,744,352,355,432,63_6,212,817.253,04
600026.095,222,586,522,887,453,088,703,33
]00030,436,092,787,613,118,703,3310,143,59
800034.786,962,988,703,339,943,5611,593,84
900039.137,833,169,783,5311,183,7713,044,08
1000043,488,703,3310,873,7212,423,9814.494,30

Чаще встречаются несколько иные таблицы. В них приведены стандартные сечения выпускаемой кабельной продукции, и соответствующие им допустимые значения силы тока и мощности нагрузки.

Вот такая таблица для кабелей с медными жилами:

Сечение токонесущей жилы, мм ²Напряжение 220 ВНапряжение 380 В
I, AP, кВтI, AP, кВт
1.5194.11610.5
2.5275.92516.5
4388.33019.8
64610.14026.4
107015.45033
168518.77549.5
2511525.39059.4
3513529.711575.9
5017538.514595.7
7021547.3180118.8
9526057.2220145.2
12030066260171.6

Аналогичная таблица – для кабелей с алюминиевыми проводниками:

Сечение токонесущей жилы, мм ²Напряжение 220 ВНапряжение 380 В
I, AP, кВтI, AP, кВт
2.5204,41912,5
4286,12315,1
6367,93019,8
105011,03925,7
166013,25536,3
258518,77046,2
3510022,08556,1
5013529,711072,6
7016536,314092,4
9520044,0170112,2
12023050,6200132,2

Есть таблицы, которые сразу учитывают количество токонесущих жил в одном кабель-канале (коробе, трубе и т.п.). То есть принимается в расчет взаимное тепловое влияние в условиях ограниченности теплоотвода.

Такая таблица для медных кабелей показана ниже.

(Сокращения: ОЖ – одножильный, ДЖ – двужильный, ТЖ – трехжильный).

Сечение токонесущей жилы, мм²Ток, А, для проводов, проложенных
открытов одном кабель-канале
2×ОЖ3×ОЖ4×ОЖ1×ДЖ1×ТЖ
0.511-----
0.7515-----
1171615141514
1.2201816151614.5
1.5231917161815
2262422202319
2.5302725252521
3343228262824
4413835303227
5464239343731
6504642404034
8625451464843
10807060505550
161008580758070
251401151009010085
35170135125115125100
50215185170150160135
70270225210185195175
95330275255225245215
120385315290260295250

Аналогичная таблица – для кабелей с алюминиевыми проводами:

Сечение токонесущей жилы, мм²Ток, А, для проводов, проложенных
открытов одном кабель-канале
2×ОЖ3×ОЖ4×ОЖ1×ДЖ1×ТЖ
2211918151714
2.5242019191916
3272422212218
4322828232521
5363230272824
6393632303126
8464340373832
10605047394238
16756060556055
251058580707565
3513010095859575
50165140130120125105
70210175165140150135
95255215200175190165
120295245220200230190

При желании можно отыскать таблицы более узкой специализации, например, для воздушной прокладки проводов или для подземной, причем — еще и с учетом теплоотводных качеств того или иного грунта. Но не станем ими перегружать настоящую публикацию – она рассчитана все же на начинающих электриков, которые в своем дебюте выполняют задачи попроще.

Некоторые мастера и вовсе рекомендуют брать во внимание упрощенный вариант таблицы сечений проводов и кабелей, используемых для домашней проводки. Вот такой:

Сечение жилы медного провода, мм ² (в скобках - алюминиевого)Максимальный ток при длительной нагрузке, АМаксимальная мощность нагрузки. кВтНоминальный ток защиты автомата, АПредельный ток защиты автомата, АСфера применения в условиях дома (квартиры)
1,5 (2,5)194.11016приборы освещения, сигнализации
2,5 (4,0) 275.91625розеточные блоки, системы подогрева полов
4,0 (6,0)388.32532мощное климатическое обрудование, водонагреватели, стиральные и посудомоечные машины
6,0 (10,0)4610.13240электроплиты и электродуховки
10,0 (16,0)7015.45063входные линии электропитания

По большому счету, так оно обычно и получается.
Но напоследок рассмотрим еще один важный нюанс.

Возможная поправка сечения жилы на сопротивление линии

Любой проводник обладает собственным сопротивлением – об этом мы говорили в самом начале статьи, когда приводили значения удельного сопротивления материалов, меди и алюминия.

Оба этих металла обладают весьма достойной проводимостью, и на участках небольшой протяженности собственное сопротивление линии не оказывает сколь-нибудь значимого влияния на общие параметры цепи. Но если планируется прокладка линии большой протяженности, или, например, изготавливается удлинитель-переноска большой длины для работы на значительном удалении от дома, то собственное сопротивление желательно просчитать, и сравнить вызываемое им падение напряжения с напряжением питания. Если падение напряжения получается более 5% от номинала напряжения в цепи, правила эксплуатации электроустановок предписывают брать кабель с жилами большего сечения.

Например, изготавливается переноска для сварочного инвертора. Если сопротивление самого кабеля будет чрезмерным, провода под нагрузкой будут сильно перегреваться, а напряжения и вовсе может оказаться недостаточно для корректной работы аппарата.

Собственное сопротивление кабеля можно вычислить по формуле:

Rk = 2 × ρ × L / S

Rk — собственное сопротивление кабеля (линии), Ом;

2 — длина кабеля удваивается, так как учитывается весь путь прохождения тока, то есть «туда и обратно»;

ρ — удельное сопротивление материала жил кабеля;

L — длина кабеля, м;

S — площадь поперечного сечения жилы, мм².

Предполагается, что нам уже известно, с каким током придется иметь дело при подключении нагрузки — об этом уже не раз рассказывалось в настоящей статье.

Зная силу тока, несложно по закону Ома вычислить падение напряжения, а затем сравнить его с номиналом.

Ur = Rk × I

ΔU (%) = (Ur / Uном) × 100

Если проверочный результат получается более 5%, то следует увеличить сечение жил кабеля на один шаг.

Быстро провести такую проверку поможет еще один онлайн-калькулятор. Дополнительных пояснений он, думается, не потребует.

Калькулятор проверки падения напряжения на линии большой протяженности

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«ПРОВЕРИТЬ ПАДЕНИЕ НАПРЯЖЕНИЯ ОТНОСИТЕЛЬНО НОМИНАЛА»
Номинальное напряжение на линии, В
Ток нагрузки, по которому подбиралось сечение провода, А
Материал жил кабеля
Длина создаваемой линии, м
Сечение токонесущей жилы, мм²

Как уже говорилось, при значении до 5% можно ничего не менять. Если получается больше – увеличивается сечение жилы кабеля, также с последующей проверкой.

*  *  *  *  *  *  *

Итак, были рассмотрены основные вопросы, касающиеся необходимого сечения кабеля в зависимости от планируемой нагрузки на него. Читатель волен выбрать любой из предлагаемых способов расчета, какой ему больше понравится.

Завершим статью видеосюжетом на эту же тему.

Видео: Основные правила выбора сечения проводов

Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Похожие материалы


  1. Василий: Ответить

    При замене электропроводки лучше не экономить и не допускать мысли «авось и так сойдет». Ведь от качества проводов и их монтирования зависит безопасный и долгий срок их службы. И правильно рассчитав максимальную нагрузку на электросеть можно избежать в дальнейшем риск перегорания проводов.

  2. Дима: Ответить

    Я бы настоятельно рекомендовал брать кабель с большим запасом, если позволяют деньги, то вдвое. Потому что неизвестно, какие устройства вы захотите подключать в будущем, а тонкий кабель чреват пожаром.

  3. Дмитрий Дорошенко: Ответить

    Очень много полезных страниц для расчётов! Очень помогает

  4. Эдуард: Ответить

    Спасибо автору за столь полезную статью. Сам по образованию электрик, читая вспоминал этот материал по специальности, кое-что извлекал для себя новое.

Задайте вопрос здесь или на нашем форуме



Присоединяйтесь к нашему сообществу

И получите ещё больше идей и советов по ремонту, дизайну и строительству из наших социальных сетей


Уже 463 300 участников с нами, присоединяйтесь и вы!
