Какое выбрать реле напряжения для защиты бытовых приборов

На продолжительность срока службы бытовых электроприборов, в первую очередь, влияет сила и частота колебаний напряжения в сети. Чтобы избежать аварийных сбоев и удержать показатели напряжения в пределах нормы, потребуется установка специального защитного реле. Выбрать подходящую модель поможет подробная информация о функциях, способе применения и основных характеристиках устройства.

Защитное реле – назначение и принцип действия

Защитными или реле контроля напряжения называются специальные коммутационные электроприборы. Их задача – устанавливать и выполнять разрыв соединения в электрической цепи, если входная величина напряжения начинает скачкообразно изменяться.

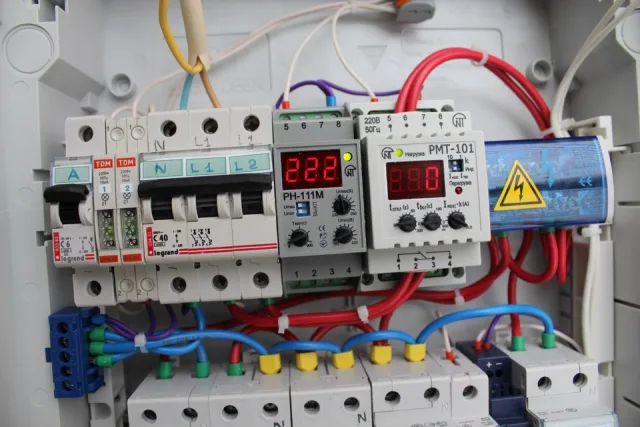

Защитное реле на щитке
Защитное реле на щитке

РКН не выполняет функции стабилизатора напряжения. Зато эффективно оградит бытовую технику от аварийных ситуаций, если:

  • допустимое значение напряжения в 220 В повышается до 380 В.
  • рроисходит перегрузка фазы в трехфазной распределительной системе.
  • напряжение падает ниже нормы, а распределительная подстанция расположена на большом расстоянии от дома.

РКН защищает бытовые электроприборы благодаря способности к мгновенному прекращению подачи тока микропроцессором, если возникает аварийная ситуация. Возобновление электропитания сети происходит не ранее 6 минут после отключения.

Реле контроля заслуживает внимания благодаря ряду преимуществ:

  • работа внутри и вне помещений. В перечне параметров каждой модели производителя указывают допустимые колебания температуры воздуха окружающей среды. Некоторые РКН могут свободно выдерживать диапазон от — 20 градусов, до + 40 градусов по Цельсию.
  • установку прибора можно выполнить самостоятельно.
  • внешний вид прибора не выделяется на фоне окружающей обстановки.

Дополнительный плюс – во время работы РКН не оказывает никакого влияния на интенсивность освещения. Задача устройства – выполнить мгновенное отключение аварийного участка.

Видео — Реле напряжения

Виды защитных реле контроля

По типу нагрузки

Модели РКН делятся на однофазные и трехфазные. Первый вид предназначен для монтажа в загородных частных домах и в квартирах многоэтажек. Второй устанавливается в условиях промышленного производства. Например, для защиты станков, климатических установок, компрессоров, либо промышленного оборудования с электроприводом.

Трехфазные реле также можно использовать и в домах для систем, которые контролируют полнофазность и стабильность напряжения в сети. При условии оборудования помещения трехфазным вводом. Однако такой вид РКН может преподносить сюрпризы. Например, в случае незначительного фазового перекоса, от электропитания будет отключена вся многоэтажка. Даже если фазы будут демонстрировать приемлемый для работы техники уровень напряжения.

Тип подключения

По этому параметру реле подразделяются на:

  • розетки-вилки;
  • удлинители;
  • под Din-рейку.

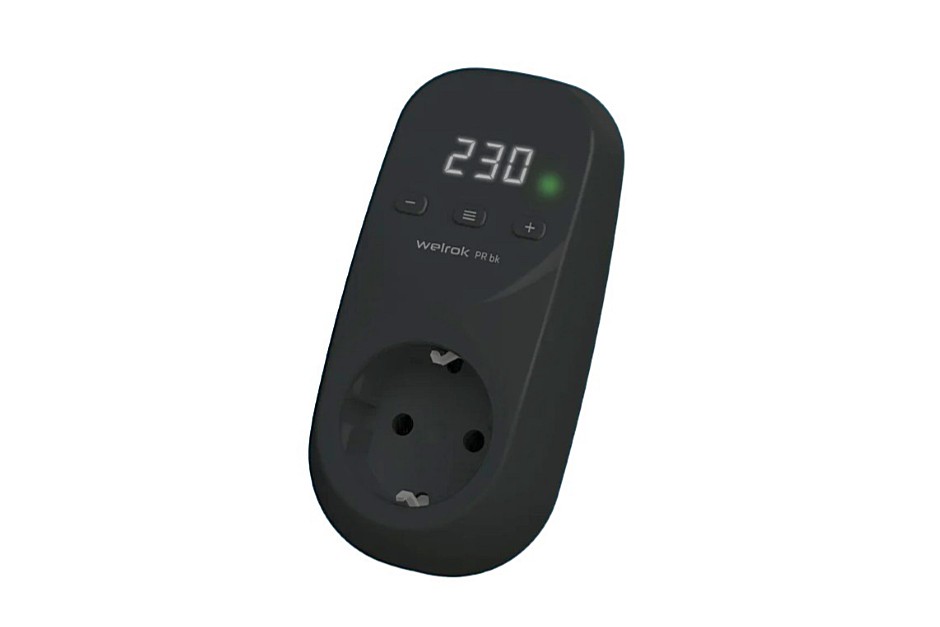

«Розетка-вилка» – лучший выбор для защиты нескольких электронных приборов

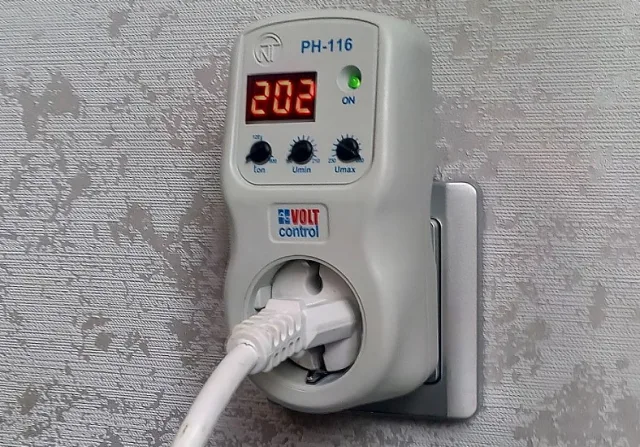

«Розетка-вилка» – лучший выбор для защиты нескольких электронных приборов

Если защита требуется одному или двум приборам в квартире, то реле «розетка-вилка» – лучший выбор. Устройство подключается прямо в розетку и рассчитано на силу тока в 16 А. Электропитание отключает специальный электромагнитный расщепитель, расположенные внутри РКН. Управление с помощью кнопок и цифрового дисплея.

Удлинители РКН способны защитить одновременно несколько маломощных приборов благодаря наличию нескольких розеток. Безопасность работы двух или более мощных устройств такое реле обеспечить не сможет.

Место монтажа реле защиты под Din-рейку – распределительный щит. Такие РКН защищают от перепадов напряжения не только квартиру, но и весь дом. Расчетная мощность – 7 кВт. Нужно больше – потребуется дополнительная установка магнитного контактора.

База и дополнительные функции

Микропроцессорная основа или устройство на основе простого компаратора. Первый вариант базы предполагает более дорогое, но надежное реле защиты. Микропроцессорная база обеспечивает плавное и точное регулирование порогов срабатывания.

Устройство реле напряжения

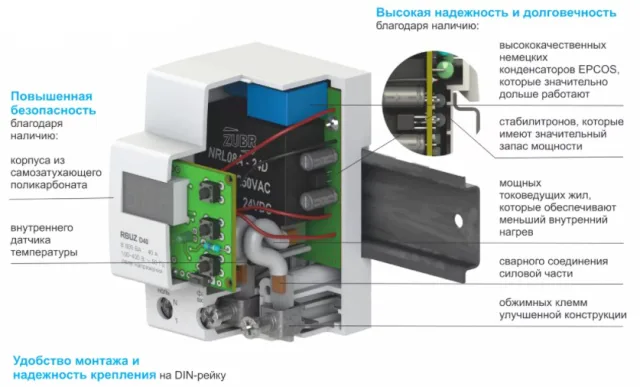

Устройство реле напряжения

К дополнительным функциям относятся температурные датчики, наличие светодиодов или табло, а также возможность регулировки порогов срабатывания с помощью потенциометра. Градуированная шкала в современных моделях чаще уступает место дисплею.

Лучшие модели 2024 года

Фото Название Рейтинг Цена
Реле напряжения на DIN-рейку
#1 ADECS ADC-0110-63 ⭐ 5 / 5

127 - голосов

Узнать цену
#2 ZUBR 3F ⭐ 4.95 / 5

67 - голосов

Узнать цену
#3 УЗМ-51М устройство защиты многофункциональное ⭐ 4.9 / 5

69 - голосов

Узнать цену
#4 DigiTop Vp-63A V-protector, DIN ⭐ 4.85 / 5

71 - голос

Узнать цену
#5 ZUBR D2-63 ⭐ 4.8 / 5

75 - голосов

Узнать цену
Защитные реле удлинители
#1 ZUBR P316y ⭐ 5 / 5

12 - голосов

Узнать цену
#2 RBUZ P616y ⭐ 4.95 / 5

6 - голосов

Узнать цену
#3 ZUBR P216y ⭐ 4.9 / 5

11 - голосов

Узнать цену
РКН переходники/адаптеры
#1 DigiTOP VP-10AS ⭐ 5 / 5

8 - голосов

Узнать цену
#2 ZUBR R116y ⭐ 4.95 / 5

5 - голосов

Узнать цену
#3 ROBITON РН-2 ⭐ 4.9 / 5

11 - голосов

Узнать цену
#4 БАСТИОН АЛЬБАТРОС220/3500АС ⭐ 4.85 / 5

7 - голосов

Узнать цену
#5 REXANT 10-6045 ⭐ 4.8 / 5

6 - голосов

Узнать цену

Какое бы вы выбрали защитное реле или посоветовали?

Принять участие в опросе

РКН переходники/адаптеры

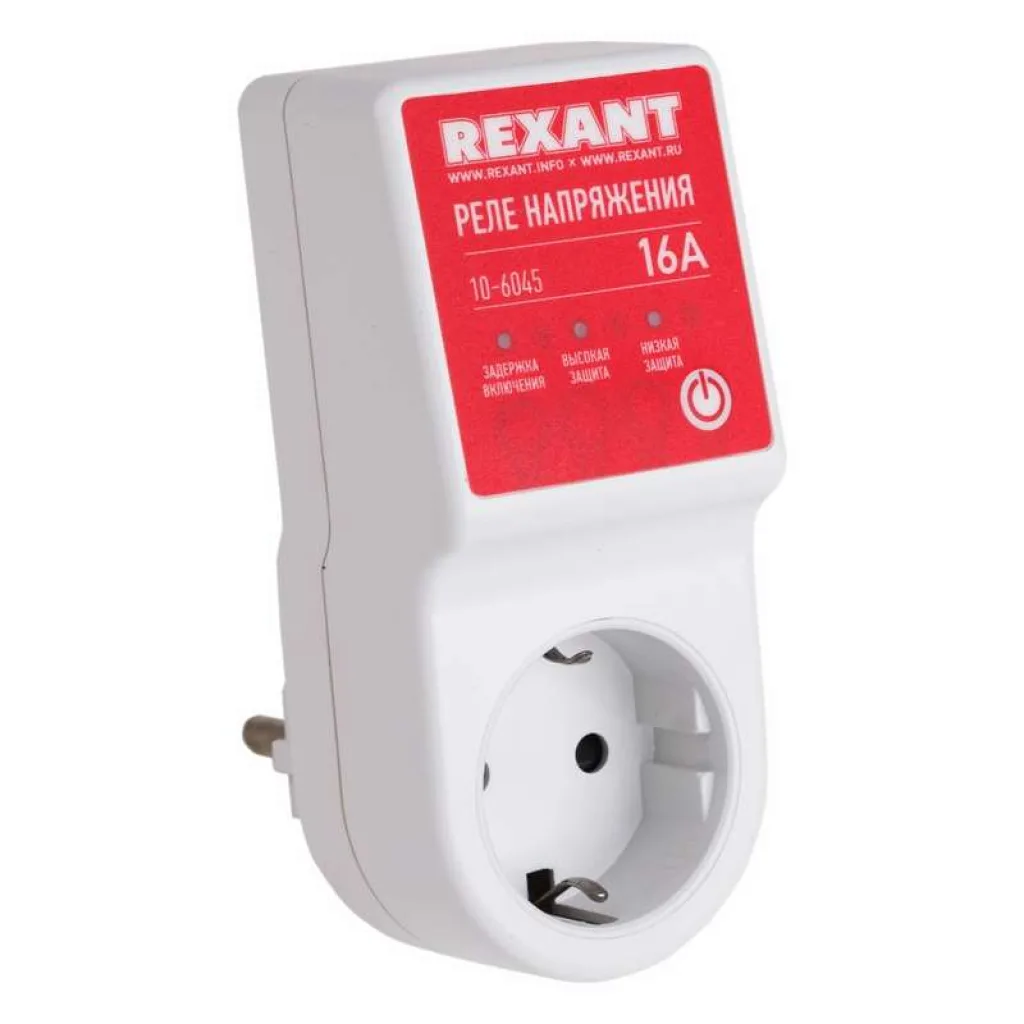

5. REXANT 10-6045

Модель РКН китайского производства. Подходит как для компьютерного оборудования, так и для бытовой техники. Реле защищает от пониженного и повышенного напряжения в диапазоне от 185 В до 255 В (плюс минус 3%). Скорость реакции – 0,3 секунды. Предусмотрена функция задержки включения. Устройство оснащено контактом заземления.

REXANT 10-6045
REXANT 10-6045

Плюсы

  • время задержки включения составляет 120 сек.;
  • корпус из негорючего пластика;
  • розетка защищена шторками.

Минусы

  • вилка ненадежно соединена со схемой;
  • низкое качество контактов на розеточных гнездах.

REXANT 10-6045

4. БАСТИОН АЛЬБАТРОС220/3500АС

Устройство защищает бытовую технику от несимметричных перенапряжений и от остаточных бросков напряжения. Страна-производитель – Россия. Масса прибора составляет 130 г. Габаритные размеры 110х80х70. Выдерживает температуру окружающей среды в диапазоне от 0 до +40 градусов по Цельсию. Предельно допустимая влажность воздуха – 90%. Реле рассчитано на номинальный ток разряда в 1,8 кА. Прибор оснащен светодиодной индикацией (LED).

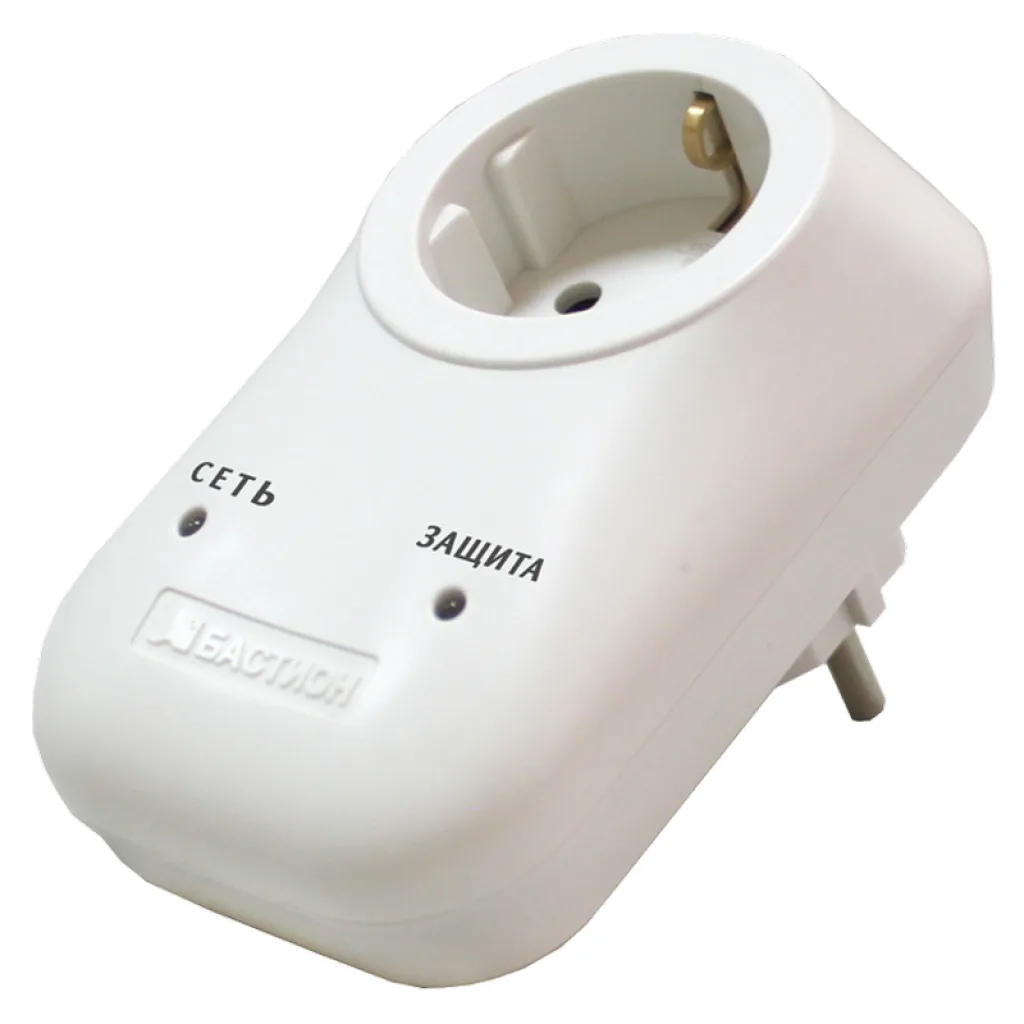

БАСТИОН АЛЬБАТРОС220/3500АС
БАСТИОН АЛЬБАТРОС220/3500АС

Плюсы

  • надежная защита от остаточных бросков напряжения, дифференциальных перенапряжений, скачков напряжения после удара молнии;
  • автоматически восстанавливается после перегрузки;
  • простейший способ подключения.

Минусы

  • в процессе работы может ощущаться неприятный запах.

БАСТИОН АЛЬБАТРОС220/3500АС

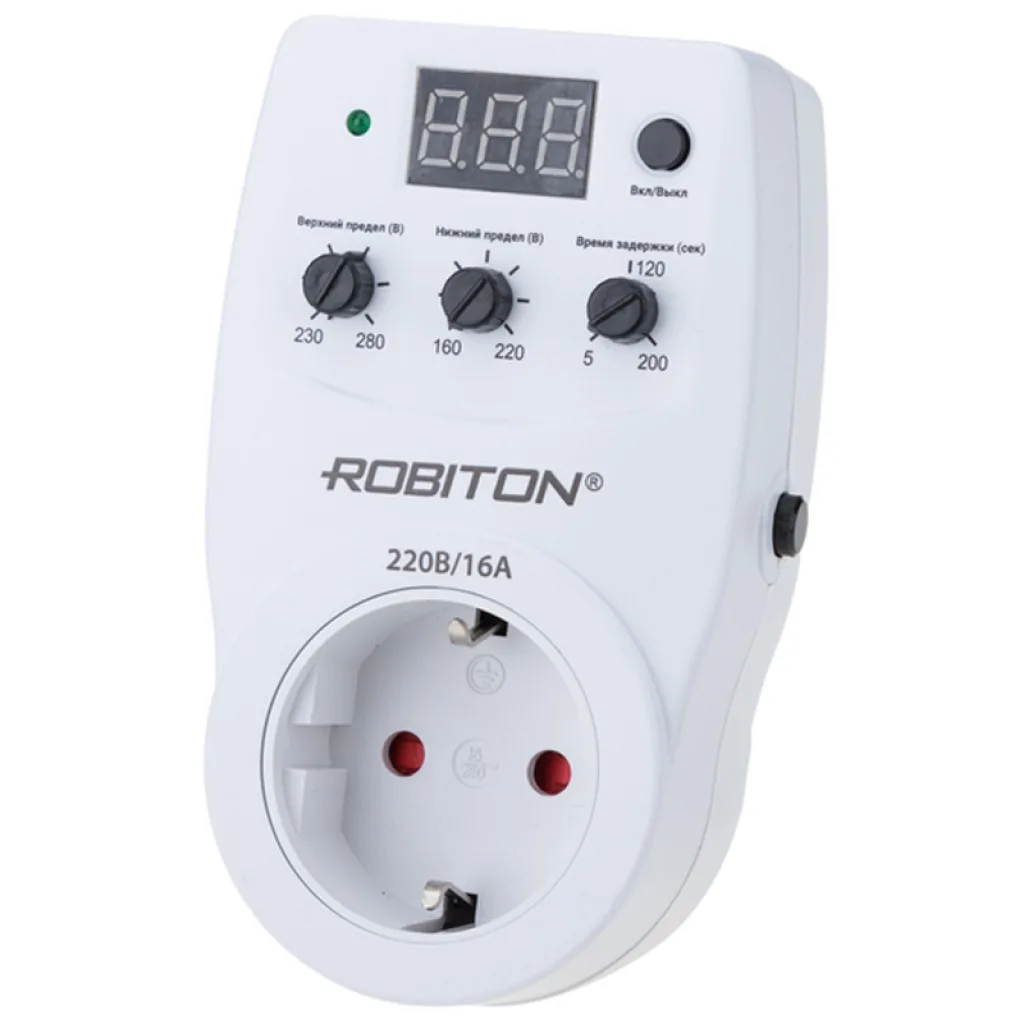

3. ROBITON РН-2

Адаптер со встроенным РКН. Устройство рассчитано на подключение приборов до 3600 Вт. Специальный монтаж не требуется. Предусмотрена индивидуальная настройка пользователем нижнего и верхнего порога отключения. Также можно установить время задержки включения. Устройство защищено от короткого замыкания и перегрузки. Реле рассчитано на максимальную мощность в 16 А, входное напряжение в диапазоне от 160 до 280 В. Нижний порог отключения составляет 160-220 В. Верхний предел — 230-280 В. Время срабатывания – 1 сек. Задержка включения длится от 5 до 200 сек. Выдерживает температуру окружающей среды от 0 до 40 градусов Цельсия при влажности не более 80%.

ROBITON РН-2
ROBITON РН-2

Плюсы

  • высокая точность;
  • наличие дисплея;
  • удобное управление;
  • длительный срок эксплуатации.

Минусы

  • светодиод не показывает состояние нагрузки;
  • не срабатывает ручная настройка времени задержки.

ROBITON РН-2

2. ZUBR R116y

Устройство защиты от перенапряжения однофазное. Рассчитано на силу тока в 16 А. Срабатывает в диапазоне от 120 до 400 В. Время отключения от 0,05 сек до 1,2 сек (верхний и нижний предел соответственно). Функция задержки повторного включения. Время задержки от 3 до 600 сек. Имеется встроенная термозащита. Устройство оснащено функцией выбора пользователем алгоритма работы. Предлагается «Обычный» режим и «Профессиональный». Предусмотрен контроль обратного отсчета времени, принудительное отключение нагрузки, сброс заводских настроек.

ZUBR R116y
ZUBR R116y

Плюсы

  • реле справляется с защитой самого требовательного оборудования;
  • имеет расширенное сервисное меню, двойной алгоритм работы, встроенную теплозащиту.

Минусы

  • устройство рассчитано на защиту от перенапряжения только одного прибора;
  • сложное меню.

ZUBR R116y

1. DigiTOP VP-10AS

Реле защиты от прыжков напряжения с возможностью настройки параметров. Устанавливается самостоятельно. Имеет светодиодный индикатор включения нагрузки. Пользователь сможет получить информацию о причине последнего срабатывания. Отключение выполняется в диапазоне от 120 В до 270 В за 0,02 сек. (верхний предел) и за 1 сек. (нижний предел). Повторное включение происходит через 5 – 600 сек. Заявленная нагрузка составляет 2,2 кВт. Гарантия 5 лет. Производится в России.

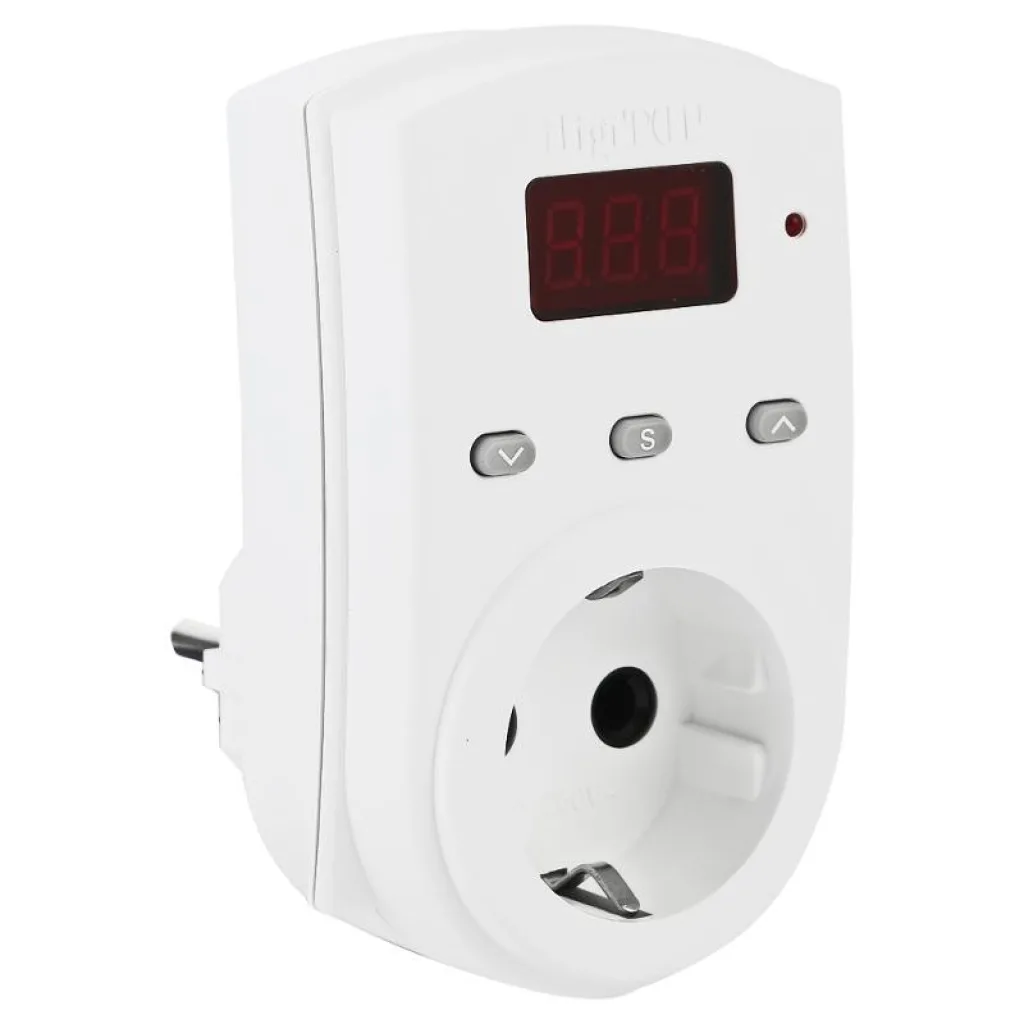

DigiTOP VP-10AS
DigiTOP VP-10AS

Плюсы

  • компактные размеры;
  • простое управление;
  • индикатор нагрузки;
  • приятный дизайн;
  • корпус из негорючего пластика;
  • гарантия.

Минусы

  • отсутствуют шторки защиты в розетке;
  • сложный процесс настройки.

DigiTOP VP-10AS

Видео — Обзор защитных реле напряжения DigiTOP

Защитные реле удлинители

5. ZUBR P216y

РКН с удлинителем. Рассчитано на двух потребителей общей мощностью не более 3 кВт. Оборудовано электронной термозащитой. Максимальное значение транзитного тока – 16 А. Одно гнездо выдерживает до 10 А. Верхний порог отключения 220-280 В. Нижний порог отключения 120-210 В. Защита срабатывает в рамках стандартного режима. Есть заземление. Задержка включения составляет от 3 до 60 сек. Предусмотрена калибровка показаний вольтметра.

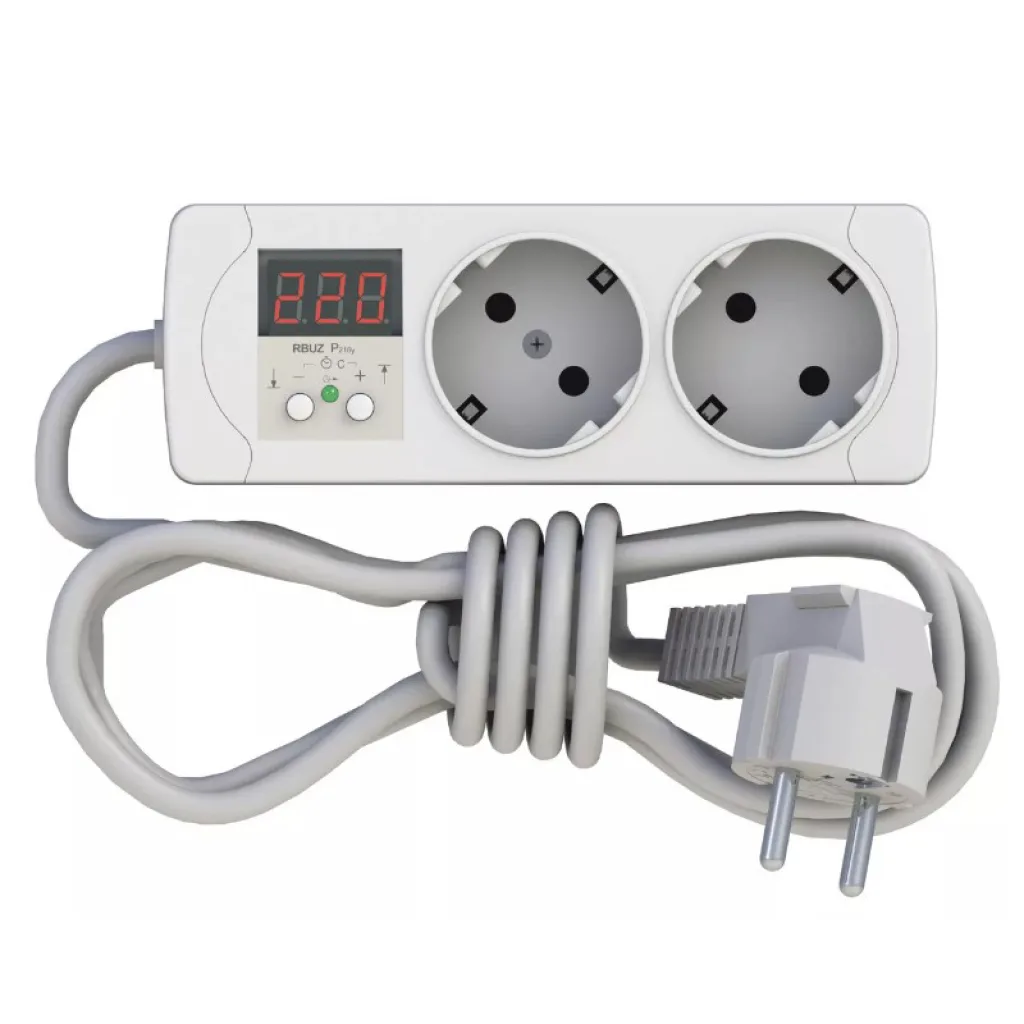

ZUBR P216y
ZUBR P216y

Плюсы

  • термозащита;
  • удаленное от розетки в 220 В подключение оборудования;
  • самостоятельная настройка параметров;
  • быстрый монтаж;
  • понятное меню;
  • одновременное подключение двух потребителей (телевизор и кофемашина, стиральная и посудомоечная машины, отопительный газовый котел и холодильник);
  • приемлемая длина кабеля.

Минусы

  • только две розетки.

ZUBR P216y

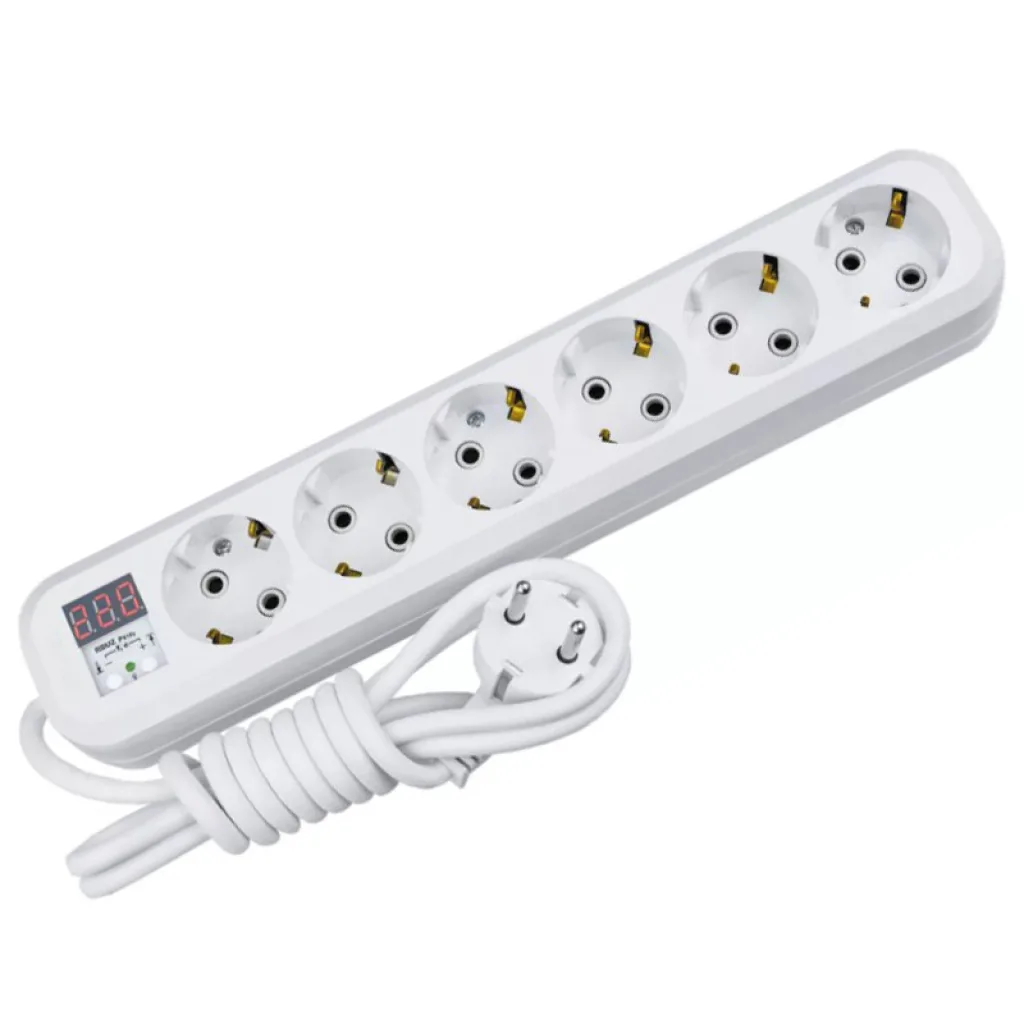

4. RBUZ P616y

Реле-удлинитель для защиты телевизоров, холодильников, стиральных и посудомоечных машин. Верхний порог напряжения рассчитан на диапазон от 220 В до 280 В. Нижний порог напряжения колеблется от 120 В до 210 В. Отключение при превышении допустимого порога срабатывает за 0,05 сек. При понижении – за 1,2 сек. Функция задержки. Повторное включение через 3-600 сек. Максимальный ток — 16 А. Предельная нагрузка составляет 3 кВт. Напряжение питания от 100 В до 420 В. Есть термозащита. Корпус может нагреться не более чем на 60 градусов по Цельсию. Предусмотрена функция блокировки кнопок от случайного нажатия. Есть индикатор включенной нагрузки, заземление розетки и вилки.

RBUZ P616y
RBUZ P616y

Плюсы

  • простейший способ подключения;
  • мобильность;
  • термозащита;
  • гарантия на 5 лет;
  • 6 розеток.

Минусы

  • громоздкий корпус.

RBUZ P616y

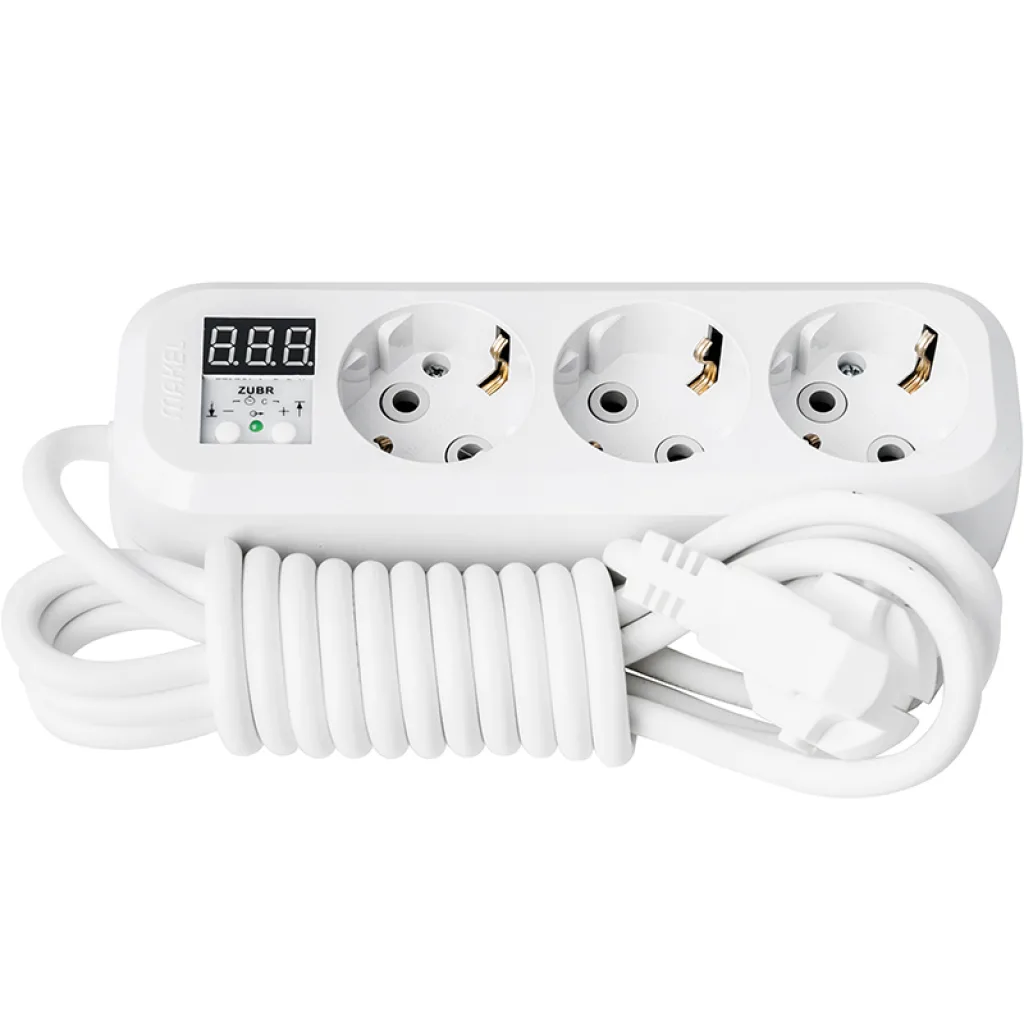

3. ZUBR P316y

Эта модель с удлинителем и 6 розетками подойдет, например, для подключения маломощной оргтехники (рабочий стол), либо стойки аудио или видео аппаратуры. Защитит от перепадов напряжения несколько бытовых приборов. Справится с задачей дополнительных точек подключения, если все розетки заняты. Устройство рассчитано на максимальную мощность одновременно подключенных приборов не более 3 кВт. Предельный показатель транзитного тока – 16 А. Одна розетка выдержит нагрузку в 10 А. Встроенная термозащита. Задержка включения после срабатывания реле составляет от 3 до 600 сек. Верхний порог — от 220 до 280 В. Нижний порог – от 120 до 210 В. Работает по стандартному алгоритму. Можно настраивать. Есть энергонезависимая память. Гарантия 2 года.

ZUBR P316y
ZUBR P316y

Плюсы

  • термостойкий материал корпуса;
  • 6 розеток;
  • можно настраивать;
  • энергопамять;
  • термозащита.

Минусы

  • не замечены.

ZUBR P316y

Видео — Обзор реле напряжения ZUBR Р316у

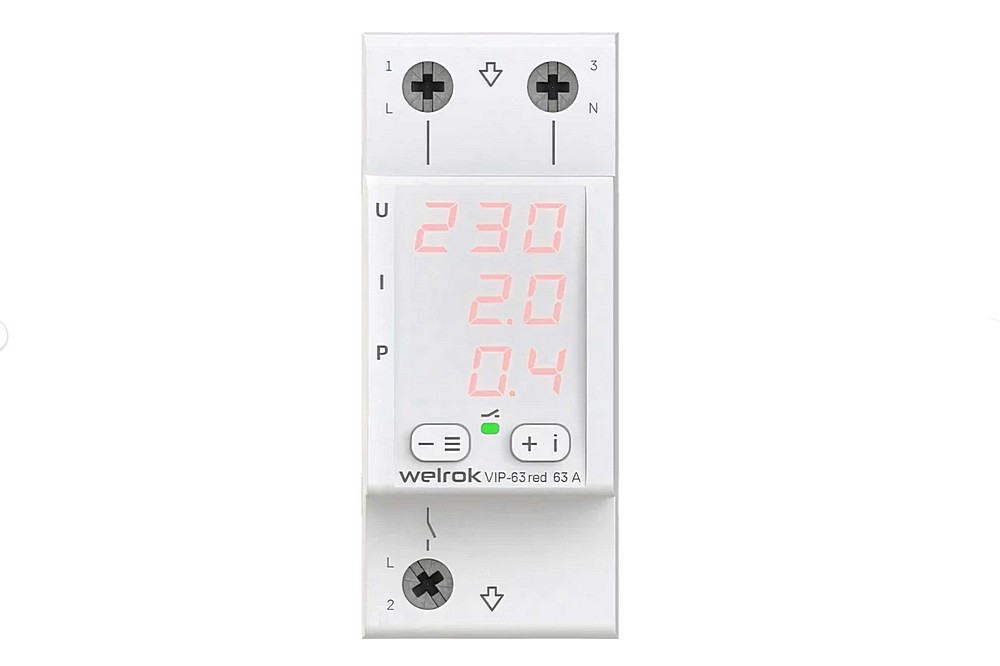

Реле напряжения на DIN-рейку

Модели рассчитаны на установку в распределительные шкафы или щиты. Представляют собой приборы надежной цифровой защиты от перенапряжения.

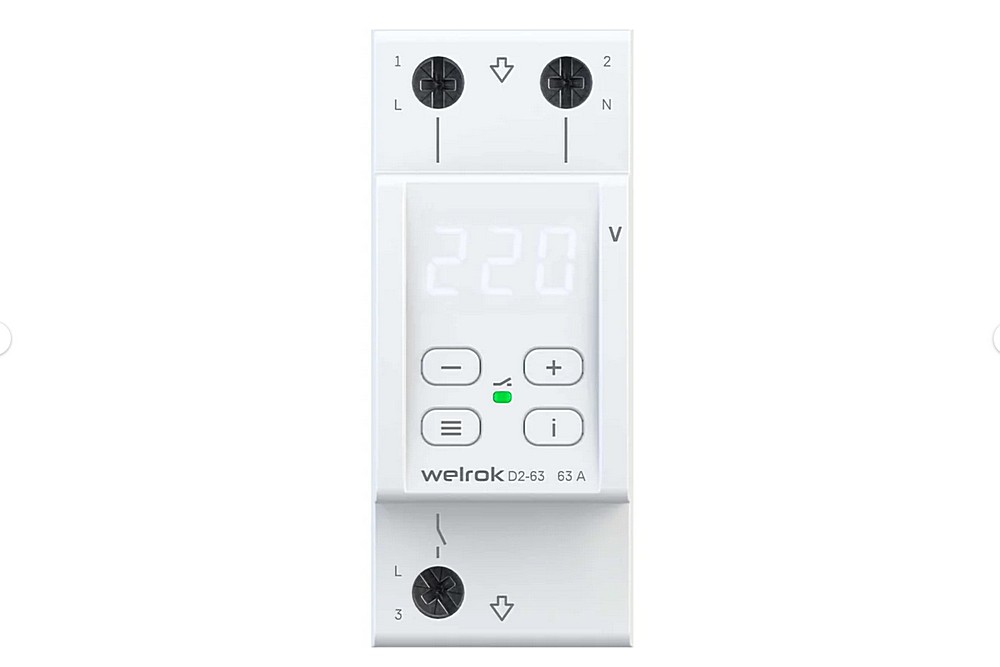

5. ZUBR D2-63

Модель РКН двухдиновая. Оснащена встроенным контактором Inom 63 А. Функция независимой памяти с запоминанием последних 99 аварийных ситуаций (напряжение и температура). Предусмотрена калибровка показаний, изменение алгоритма повторного запуска. Рабочий диапазон питания составляет от 100 В до 420 В. Максимальное значение транзитного тока 63 А. Мощность до 13900 Вт. Минимальный порог 120-210 В. Максимальный порог 220-280 В. Задержка повторного включения от 3 до 600 сек. Индикатор белого цвета. Монтируется на DIN-рейку. Ширина — 2 модуля. Можно менять яркость в дежурном режиме. Гарантия 2 года.

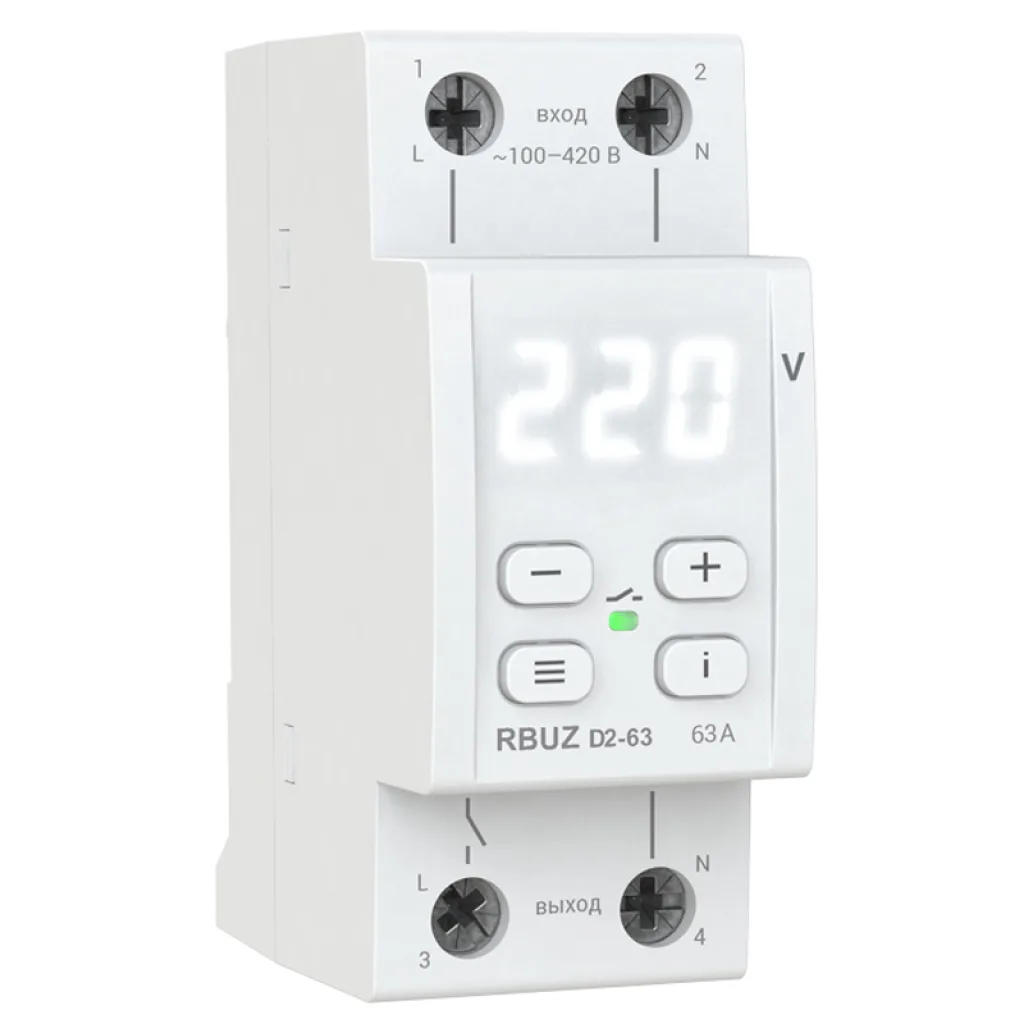

ZUBR D2-63
ZUBR D2-63

Плюсы

  • можно настроить режимы аварийного отключения;
  • запоминает много случаев срабатывания;
  • предусмотрен принудительный сброс настроек производителя;
  • прибор оснащен сигнализацией повреждения датчика температуры.

Минусы

  • слишком плотно расположены элементы.

ZUBR D2-63

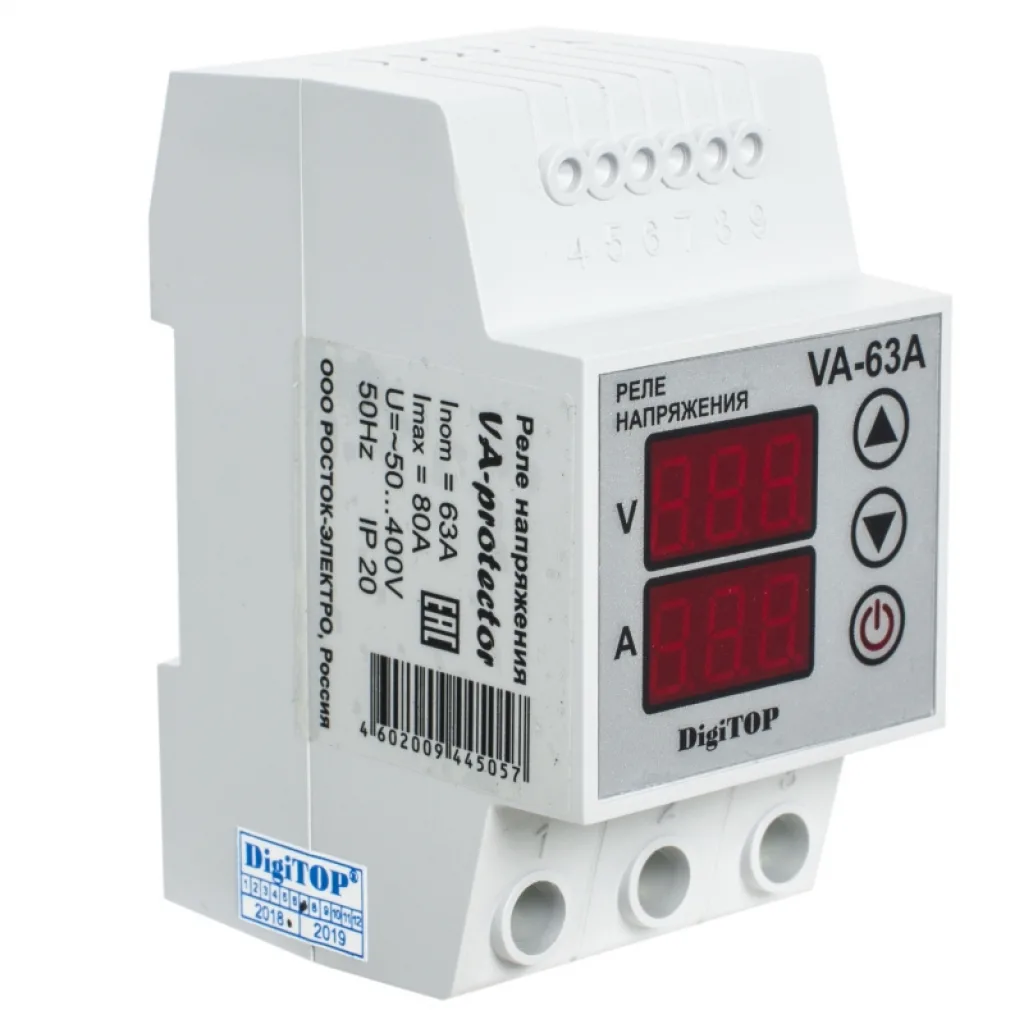

4. DigiTop Vp-63A V-protector, DIN

Модель рассчитана на максимальное значение транзитного тока не более 63 А. Нижний порог отключения в диапазоне от 120 В до 200 В. Верхний порог отключения от 210 В до 270 В. Время отключения 1 сек. по нижнему порогу и 0,02 сек. по верхнему порогу. Время задержки включения колеблется от 5 до 600 сек. Монтаж на DIN-рейку. Регулировка цифровая. Есть журнал аварийных срабатываний.

DigiTop Vp-63A V-protector, DIN
DigiTop Vp-63A V-protector, DIN

Плюсы

  • термозащита;
  • срабатывает моментально;
  • удобная настройка;
  • инструкция с подробными схемами;
  • просто монтировать;
  • небольшой размер корпуса;
  • индивидуальная настройка.

Минусы

  • принадлежит к сегменту дорогостоящего оборудования.

DigiTop Vp-63A V-protector, DIN

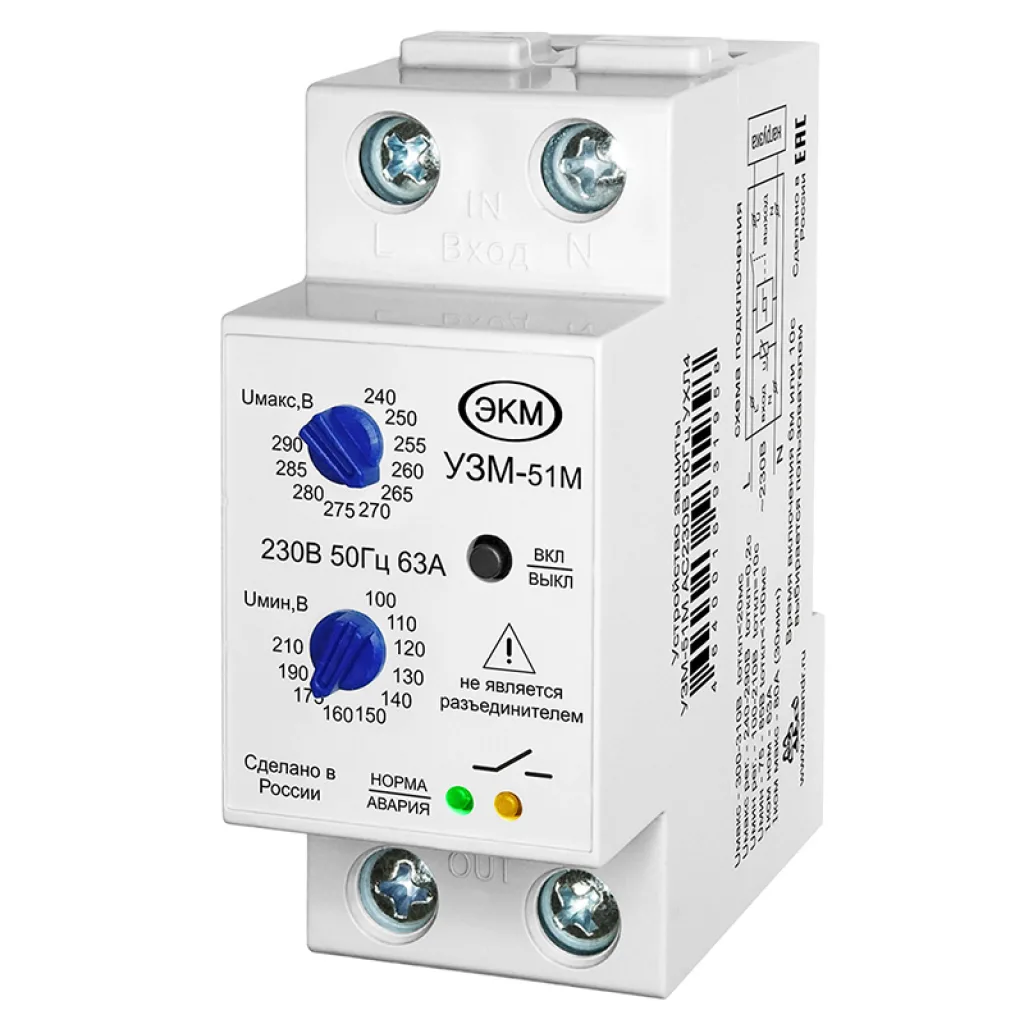

3. УЗМ-51М устройство защиты многофункциональное

Максимальное значение транзитного тока – 63 А. Температура эксплуатации от -20 до +55 градусов по Цельсию. Верхний порог составляет 290 В, нижний – 100 В. Время задержки повторного включения настраивается владельцем. Реле, при монтаже на рейку, занимает 2 модуля.

УЗМ-51М устройство защиты многофункциональное
УЗМ-51М устройство защиты многофункциональное

Плюсы

  • контактор не требуется;
  • гарантия 2 года.

Минусы

  • чувствительность к влаге.

УЗМ-51М устройство защиты многофункциональное

2. ZUBR 3F

Устройство защищает от перенапряжения в сети 380 В и мониторит основные параметры ее работы. Применяется в быту и на производстве. Справляется с перенапряжением, перекосами в трехфазной сети и слипаниями. Работает в диапазоне от 3х100 В до 420 В. Верхний порог 220-280 В, нижний порог – 120-210 В. Время срабатывания 0,04 сек. по верхнему порогу. Задержка повторного включения от 3 до 600 сек. Есть возможность выполнить настройку допустимой асимметрии фаз. Предусмотрено 2 режима работы («стандартный» и «Pro»). Монтируется на DIN-рейку. Занимает 3 модуля. Режим выбирает пользователь. Предусмотрена возможность отслеживания причины сбоев. Показания индикаторов корректируется с помощью сервисного меню. Гарантия 2 года.

ZUBR 3F
ZUBR 3F

Плюсы

  • электронное меню настройки;
  • цифровая индексация показаний;
  • несколько режимов скорости реагирования;
  • индикатор включения питания.

Минусы

  • не замечены.

Реле ZUBR 3F

1. ADECS ADC-0110-63

Модель решает задачу одновременного контроля напряжения и отслеживания показателей тока. Оснащена интеллектуальным термоконтролем. Допустимая нагрузка программируется (13900 Вт, 11000 Вт, 8800 Вт). Максимальное значение транзитного тока составляет 80 А. Верхний порог в диапазоне 245-270 В. Нижний порог – от 160 В до 195 В. Время задержки составляет от 10 до 990 сек. Гарантия 2 года.

Цена 2740 рублей.

ADECS ADC-0110-63
ADECS ADC-0110-63

Плюсы

  • максимальная мощность;
  • возможность выбирать нагрузку;
  • двойной контроль (перегрев и перегрузка);
  • расширенная настройка;
  • программируемый таймер задержки;
  • журнал аварийных срабатываний;
  • энергонезависимая память;
  • возможность быстро корректировать настройки.

Минусы

  • не замечены.

Видео — Обзор Реле напряжения ADECS

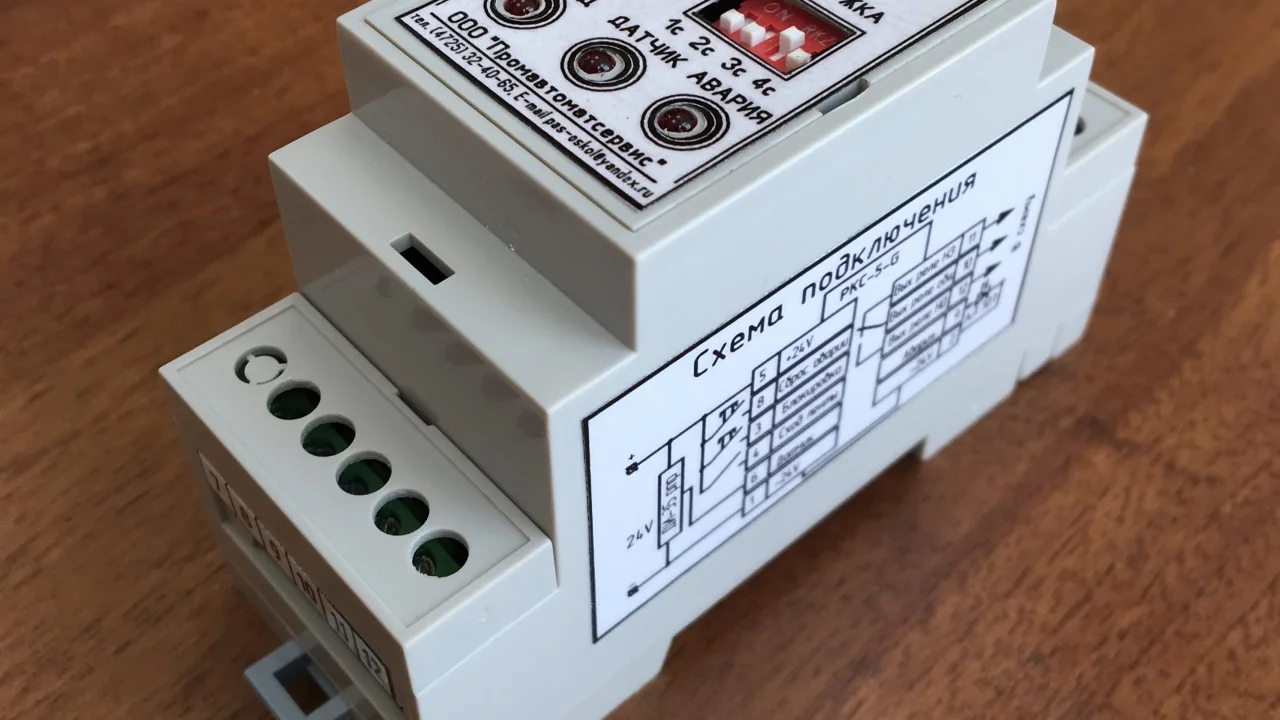

Как выбрать защитное реле с учетом характеристик модели

Чтобы РКН прослужило дольше и выполняло свои функции без перебоев, нужно обратить внимание на:

  • мощность устройства в зависимости от вида;
  • наличие специального дисплея. Его задача – упростить процесс отслеживания колебаний напряжения в сети;
  • материал, из которого изготовлен корпус прибора. Преимущества у поликарбоната. Такой материал исключит вероятность возгорания;
  • наличие функции защиты от перегрева.

Стоимость каждой модели реле определяется страной-производителем, дополнительными функциями, особенностями дизайна корпуса. Отечественные РКН дешевле, так как свободны от наценок за транспортировку. Цена также меняется в зависимости от места установки. К числу недорогих относятся реле, которые подключаются к розеткам (переходник/адаптер) или встраиваются в удлинитель. Реечные приборы контроля принадлежат к ценовому ВИП сегменту.

Видео — Как выбрать реле напряжения

Советы и рекомендации

Сделать правильный выбор реле контроля напряжения помогут следующие критерии:

  1. Количество фаз.
  2. Место монтажа.
  3. Скорость реагирования устройства.
  4. Наличие дополнительных функций.
  5. Стоимость РКН.

Важно учесть степень защиты корпуса. Код указывается в виде IPXX, где первая цифра – степень защиты от пыли, а вторая – степень защищенности устройства от влаги. К дополнительным функциям можно отнести присутствие дополнительных реле (контролируют ток или мощность). Далее важно наличие термозащиты, энергопамяти и встроенного Wi-Fi модуля.
