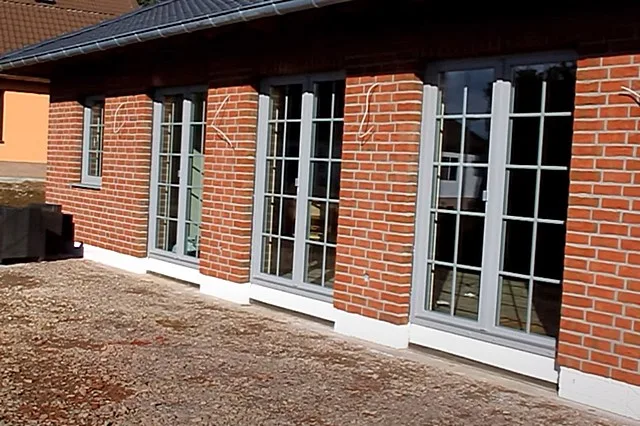

Аккуратный фасад, представляющий собой ровные ряды кирпичной кладки «в расшивку», не теряет своей популярности . И время только прибавляет ему эстетичности и особой неповторимости. Кирпичные дома строились, строятся и наверняка будут строиться и впредь, и никогда не выйдут из архитектурной моды. Проблема, правда, в том, что натуральные кирпичные стены, выложенные в несколько рядов по толщине (для обеспечения должного уровня термоизоляции) – дело очень дорогое, да еще и занимающее массу времени. Кроме того, возведение такой кирпичной кладки требует работы мастеров незаурядной квалификации, что тоже обойдется недешево.

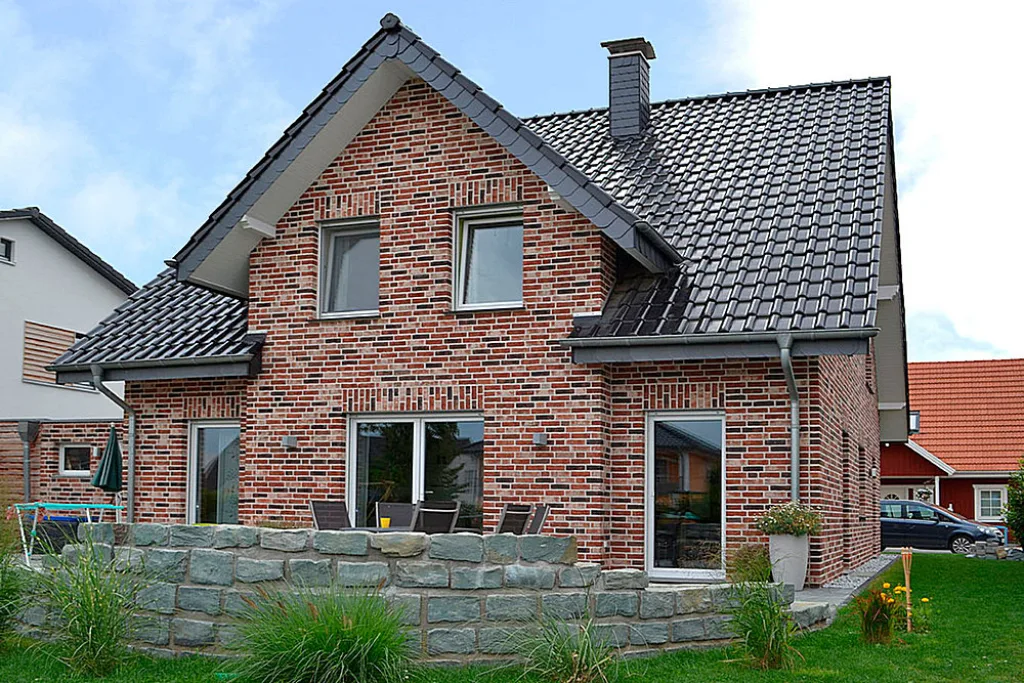

Фасад из клинкерной плитки – неотличимая имитация настоящей кирпичной кладки!
Фасад из клинкерной плитки – неотличимая имитация настоящей кирпичной кладки!

Выход есть – выполнить очень достоверную имитацию фасадной кирпичной кладки, закрыв ею настоящий облик стен дома, из чего бы они ни были возведены. Вот здесь у владельца строения есть уже немало вариантов – начиная прямо-таки натуральной кирпичной кладки в полкирпича, и до самого недорогого и быстро устанавливаемого материала – пластиковых панелей с внешним рельефом и раскраской под такой фасад. Но опять же получается: кирпич – дело слишком затратное и в плане материалов, и по технологии (например, потребуется расширить фундамент для кладки). А пластиковые панели, при всем уважении в их создателям, все же не могут с полной достоверностью имитировать настоящий кирпич, с близкого расстояния «обман» становится хорошо заметен. Оптимальным выбором, не столь дорогим и долгим, как кирпичная кладка, но совершенно не теряющим в достоверности имитации, станет фасад из клинкерной плитки. Вот ему как раз и посвящена сегодняшняя публикация.

Общие сведения о клинкерной плитке

Что такое клинкер?

Клинкер – керамический строительный материал, обязанный своему появлению на свет промышленно-технической революции XIX века, и спровоцированному ею резкому возрастанию объёмов строительства. В городах Европы как грибы вырастали новые промышленные предприятия, требующие рабочих рук. А прибывающих преимущественно из сельской местности работников необходимо было где-то расселять. Кроме того, требовалось шоссирование, мощение путей сообщения для быстрой доставки сырья и готовой продукции  потребителям. С такими объемами задач старые строительные технологии не справлялись, да и запасы натурального камня уже существенно истощились. Приходилось искать новые материалы – и клинкер стал самым удачным из них.

Начали его производить в Голландии, затем в Германии, где были разведаны очень богатые запасы белой глины – основного сырья для производства клинкера, и угля, необходимого для обжига сформованных изделий. Некоторые из возникших тогда кирпичных заводов работают по сей день и являются авторитетными поставщиками этой продукции уже с мировым именем!

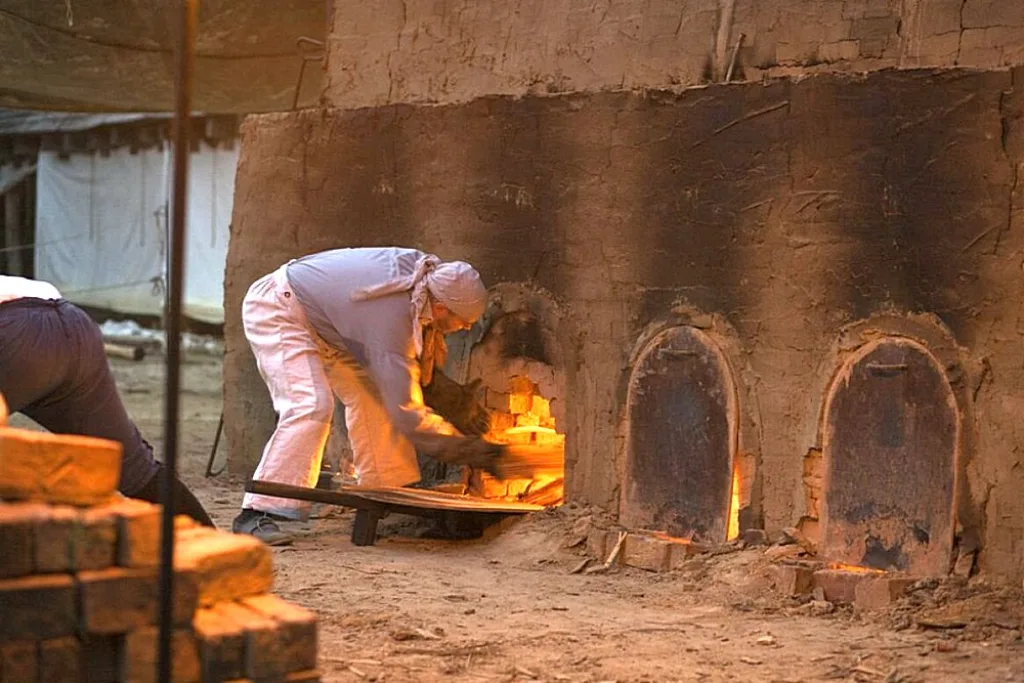

Вот в таких примитивных по нынешним понятиям печах обжигался поначалу клинкерный кирпич.
Вот в таких примитивных по нынешним понятиям печах обжигался поначалу клинкерный кирпич.

По своей сути технология производства клинкера осталась неизменной до сих пор. Отсортированная и очищенная белая глина с необходимыми минеральными присадками проходит стадию замеса, а затем отправляется на формовку. Интересно, что помимо понятной машинной формовки широко применяется и ручная. И такие изделия, кстати, относятся к категории наиболее дорогих. После формовки заготовки отправляются в печи, где проходят высокотемпературный обжиг (не менее 1200 градусов), иногда предусматривающий несколько стадий смены температурного режима.

В результате таких воздействий материал спекается до почти что «стекловидной» фракции, становясь при этом камнем с высокой плотностью и прочностью, не боящимся перепадов температур и воздействия воды. Интересно, что качественный клинкер дает очень чистый звук при его простукивании молоточком. Обычные мастера именно так и проверяют качество материала перед приобретением. А речевая имитация этого звонкого звука – «klink», получилось, что и задала удачное, быстро принятое всеми название – клинкер.

На первых порах выпускались только блоки для мощения дорог и кирпич для строительства. Но постепенно ассортимент клинкерных изделий расширился, и в него, помимо прочего, вошла интересующая нас клинкерная плитка.

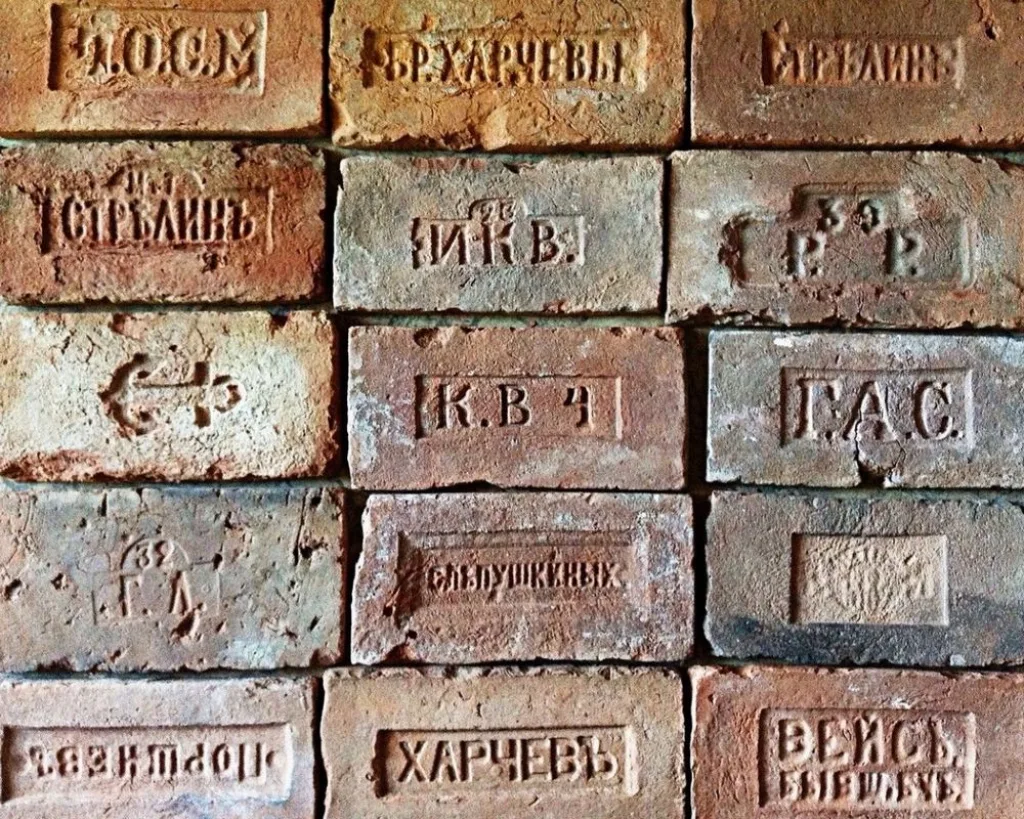

Продукция российских предпринимателей была ничуть не хуже германской – об этом можно судить, ознакомившись с образцами в бережно хранимых коллекциях.
Продукция российских предпринимателей была ничуть не хуже германской – об этом можно судить, ознакомившись с образцами в бережно хранимых коллекциях.

В России во второй половине XIX века клинкер тоже быстро завоевал строительный рынок. А предприимчивые дельцы начали активно возводить кирпичные заводы, работающее по такой же технологии, обеспечивая государственные подряды и частные заказы высококачественным и дорогостоящим стройматериалом.

Достоинства и недостатки клинкерных изделий

У этого материала – полное преобладание достоинств, с которых и начнем:

  • На первом месте можно выделить долговечность. Клинкерные изделия (если они действительно качественные) практически не стареют. Доказательство тому – строения, которым далеко за 100 лет, и пока ничто не говорит об их изношенности.

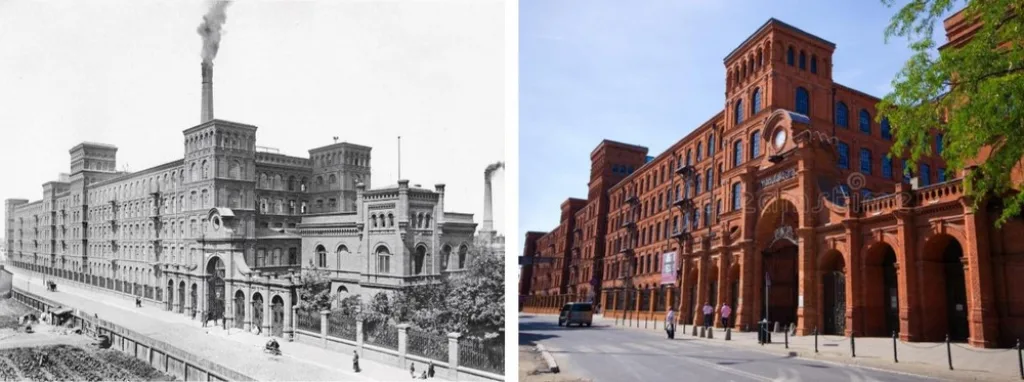

Здание бумажной мануфактуры И.К. Познанского (г. Лодзь, Польша), возведенное из клинкерного кирпича, сфотографированное в 80-е годы позапрошлого столетия и в наши дни. Оно полностью сохранило свежесть и добротность своего внешнего облика.
Здание бумажной мануфактуры И.К. Познанского (г. Лодзь, Польша), возведенное из клинкерного кирпича, сфотографированное в 80-е годы позапрошлого столетия и в наши дни. Оно полностью сохранило свежесть и добротность своего внешнего облика.
  • Клинкер отличается высочайшей прочностью – не зря им мостили дороги! Это, наряду с износостойкостью, позволяет рассчитывать на сроки эксплуатации, измеряемые многими десятилетиями, а то и больше.
  • В каких бы условиях ни шла эксплуатация, клинкерный кирпич или плиточная отделка не потеряют своей декоративной привлекательности. Срок службы такой отделки вполне сопоставим со сроком эксплуатации всего здания.
  • Клинкер не содержит вообще никаких вредных компонентов – он изготавливается исключительно из чистых природных материалов, и даже для пигментации изделий используются исключительно минеральные добавки, никакой химии. То есть его можно безбоязненно использовать и в жилых помещениях – никакого вреда здоровью он причинить не в состоянии.
  • Высокая плотность и особенности структуры клинкера предопределяют и его крайне малое влагопоглощение. Изделия впитывают влагу не более 3% от своего объема — это предел, который достигается быстро, а затем стоит «непоколебимым» десятилетиями, вне зависимости от условий эксплуатации. То есть клинкерные изделия не будут боятся ни излишне влажного климата, ни близости к морю, ни затяжных дождей, ни приведений поверхности в порядок струями воды.
  • Отменная морозостойкость материала – это, кстати, тесно связано с гидрофобностью. Заявленный класс морозоустойчивости у клинкера – минимум F150, но бывает и значительно больше. А эта цифра говорит о минимальном количестве циклов глубокого замораживания и последующего полного оттаивания, при котором на изделии вообще не должно произойти каких бы то ни было структурных изменений
  • Облицовочный материал на фасаде должен быть негорючим – и с этим у клинкера полный порядок.
  • Клинкер чаще всего окрашивается в объеме, то есть даже не изломе плитки или кирпича будет сохраняться его цвет. Кроме того, можно совершенно не беспокоиться насчет солнечной стороны, где многие виды отделки фасада быстро теряют насыщенность цвета, то есть выцветают. За клинкерную плитку переживать не надо – она не выцветет никогда.

Недостатков у клинкерных изделий немного, но знать о них все равно нужно:

  • Высокая прочность материала предопределяет некоторые трудности в работе с ним, когда требуется раскрой кирпича или плиток. Но с хорошим инструментом — это не столь сложно.
  • Вторым недостатком можно назвать массивность клинкерных изделий. Это приходится учитывать при подготовке поверхностей под отделку – не всякая справится с такой нагрузкой.
  • За качественный строительный или отделочный материал из клинкера придется немало заплатить – он весьма дорогой.

В остальном же, как говорилось, клинкер выигрывает у других фасадных материалов, и оттого является очень популярным среди строителей и отделочников.

Формы выпуска и разнообразие клинкерной плитки

Уже говорилось, что качественный клинкерный кирпич, особенно изготовленный именно с «декоративным уклоном» — это весьма «дорогое удовольствие», доступное не каждому. Но плитка для того и придумана, чтобы создать совершеннейшую имитацию полной кирпичной кладки. Такую, что незнающий человек вообще не сможет догадаться, что ним всего лишь тонкая «декорация», за которой может скрываться бетонная, блочная, саманная, деревянная или даже каркасная стена дома. Фасад будет смотреться на все 100% натуральным кирпичным.

Плитка у разных производителей может изготавливаться в довольно широком ассортименте размеров, но, как правило, длина и ширина соответствуют какому-то из существующих стандартов кирпичей. Другое дело, что этих стандартов – хоть отбавляй. Но и подобное разнообразие – только в плюс: оно позволяет выполнять отделку стен по индивидуальным проектам, в силу своих предпочтений. Так, кроме обычных, привычным нам форм кирпича, можно отыскать и более крупноформатные, или, наоборот, очень узкие и длинные, разом придающие стенам совершенно иной облик.

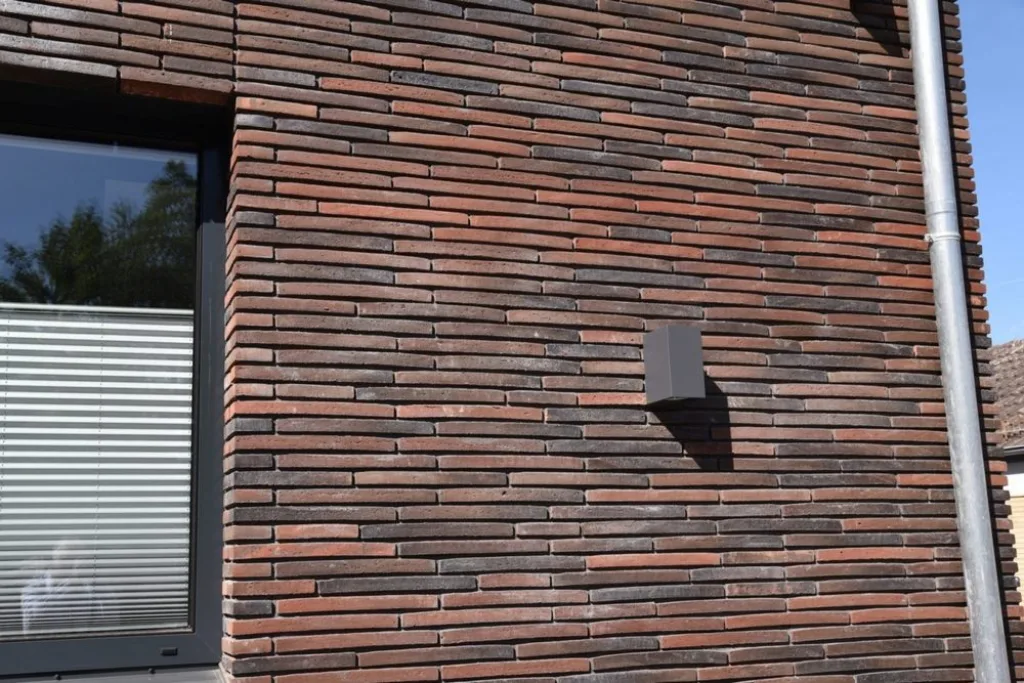

Некоторое отступление от «кирпичных» стандартов – длинный и узкий формат плитки, да еще и в сочетании с «игрой цвета» отдельных элементов, придает фасаду совершенно неповторимый облик.
Некоторое отступление от «кирпичных» стандартов – длинный и узкий формат плитки, да еще и в сочетании с «игрой цвета» отдельных элементов, придает фасаду совершенно неповторимый облик.

Ниже в таблице приведены основные стандарты облицовочных клинкерных плиток. Указаны и их размеры, и буквенные обозначения. При планировании отделки фасада можно на схеме, вычерченной в каком-нибудь удобном приложении с соблюдением масштаба, «поиграть» размерами элементов, посмотреть хотя бы вчерне, что может получиться.

ИллюстрацияНазвание форматаЛинейные размеры (ширина и высота) плитки, мм
Европейские стандарты
raz1Формат NF240×71
raz2Формат RF240×65
raz3Формат DF240×52
raz4Формат 2DF240×113
raz5Формат WF210×50
raz6Формат WDF215×65
raz7Формат длинный NF или LNF295×71
Американские стандарты
raz8Модульный размер - MS193×57
raz9Закрытый размер - CS193×92
raz10Нормальный размер - NS295×57
raz11Размер «Jumbo Norman» - JN295×71
raz12Стандартный размеро - US295×92

По толщине плитка встречается от 7 и до 18 мм. Тонкие плитки обычно идут для интерьерной отделки. А более толстые, от 10 мм и более — уже для фасадов.

Ну а если вести разговор про декоративность оформления различных коллекций плитки, то здесь никаких слов не хватит. Это просто надо видеть, чтобы понять предоставляемую широту выбора. Различия в широчайшем диапазоне и по цвету, и по фактуре поверхности. Пользуются огромным спросом коллекции с искусственно состаренной плиткой, с имитацией пережженных деталей, с «соляными выступами» и другими эффектами, такими, что совершенно новый дом получит внешность «заслуженного ветерана». Возможны наборы с колебаниями оттенков одного цвета (чтобы стена не выглядела просто покрашенной), или с наличием даже контрастных по цвету деталей облицовки. Выбор – богатейший, и это можно увидеть только в каталогах производителей или же на сайтах продавцов подобных товаров.

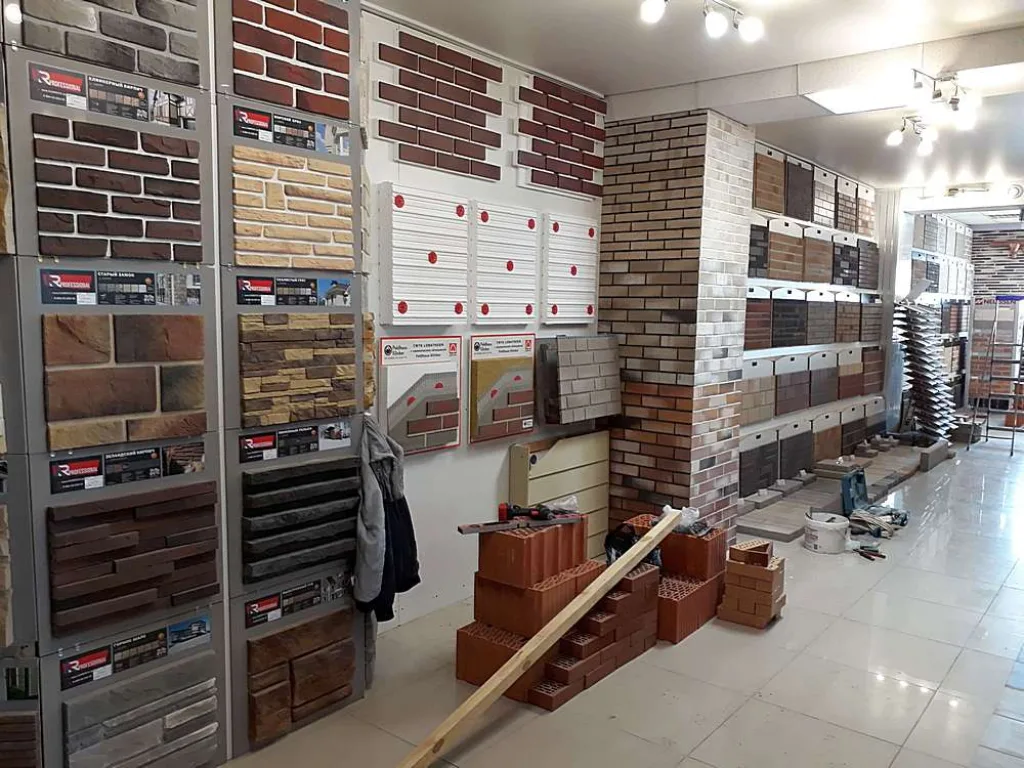

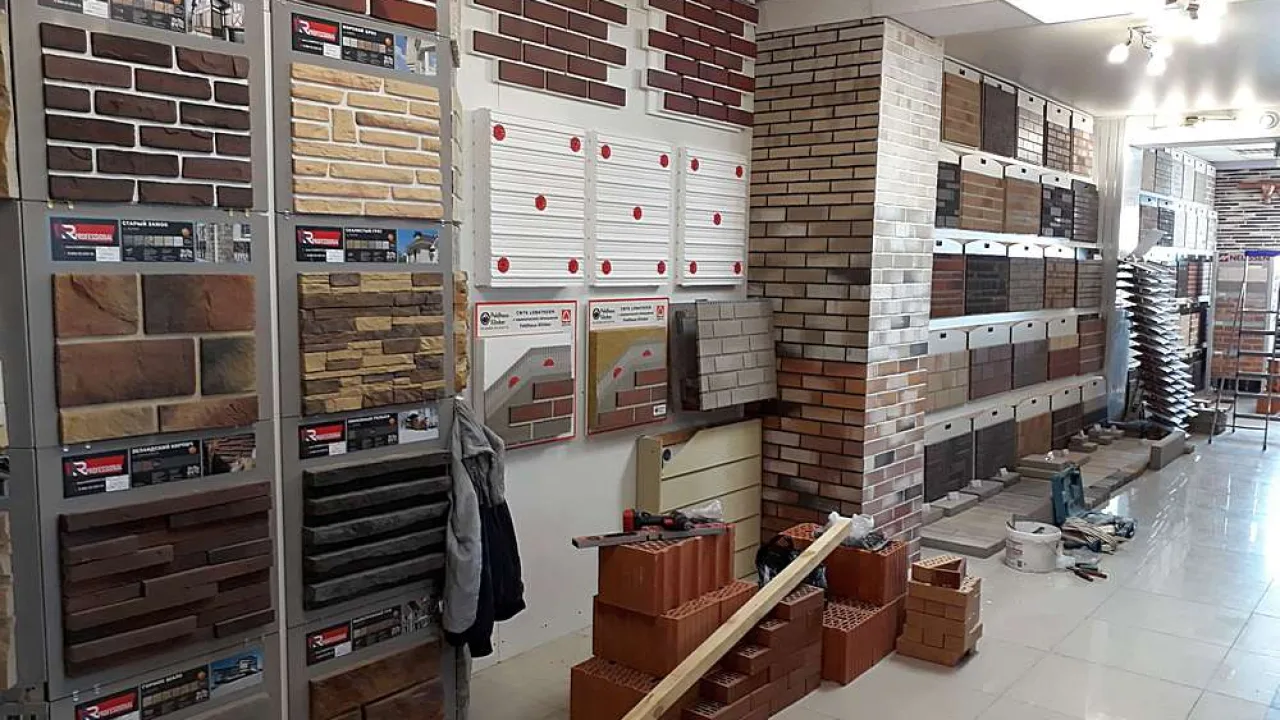

Сложно передать словами огромное разнообразие вариантов клинкерной отделки фасада. Это надо только видеть!
Сложно передать словами огромное разнообразие вариантов клинкерной отделки фасада. Это надо только видеть!

Помимо стандартной плитки с обычными торцами, в ассортименте многих производителей есть комплекты для «сухого» монтажа облицовки. И плитка из таких наборов может иметь пазы по всей длине своих узких торцевых сторон, или оснащаться иными приспособлениями для крепления на направляющих.

Чтобы углы облицованного фасада смотрелись идеально аккуратно, некоторые коллекции включают и угловые элементы. Одна сторона Г-образных деталей обычно короче другой, что позволяет поддерживать укладку плитки на стенах в разбежку, с полной имитации правильно выполненной кирпичной кладки.

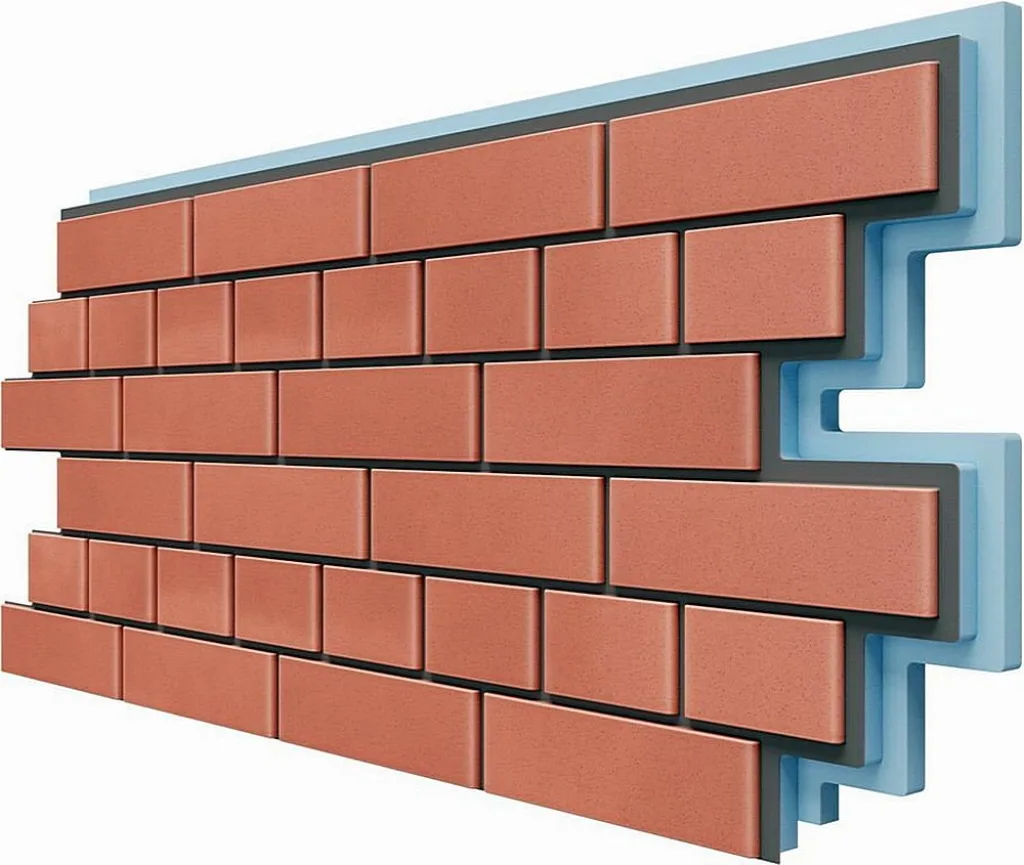

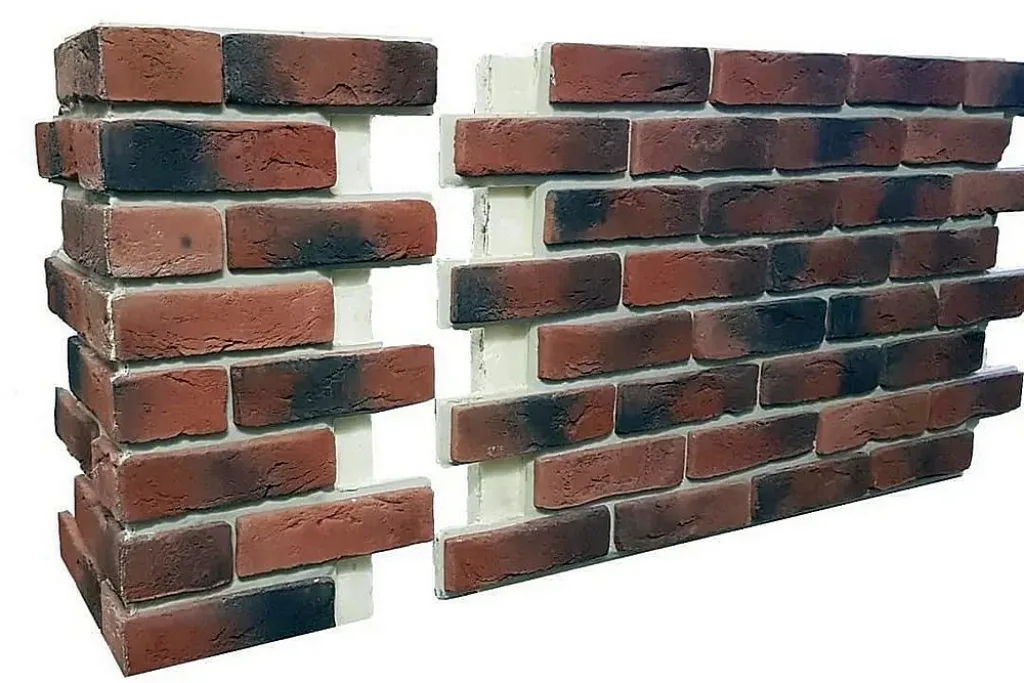

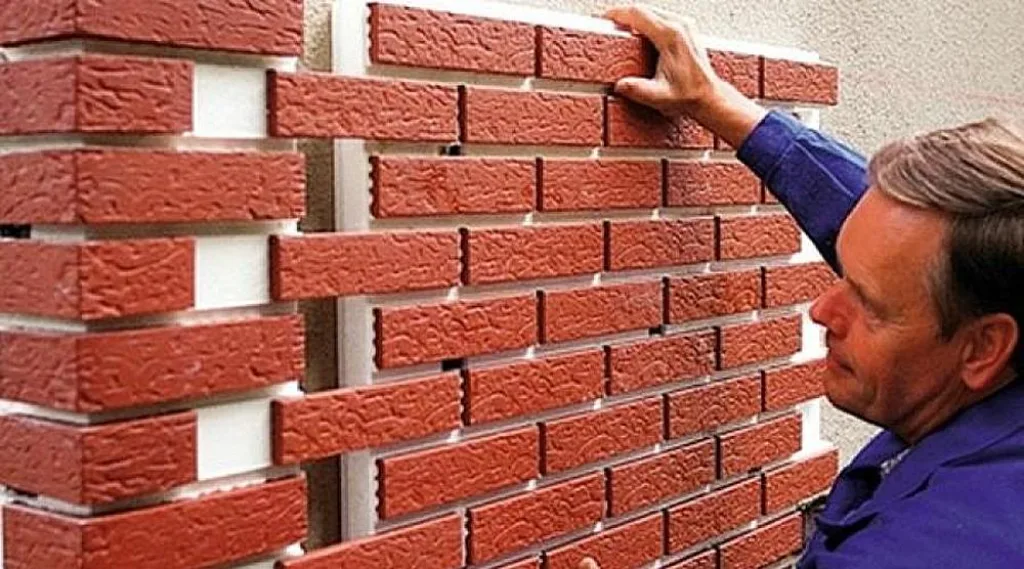

Наконец, для облицовки фасада плиткой можно использовать готовые термопанели, позволяющие одновременно утеплять и отделывать стены здания. Подробная информация о такой технологии будет представлена ниже.

Популярные бренды клинкерной плитки

На российском рынке представлено немало торговых марок, завевавших широкую популярность именно за счет выпуска высококачественной клинкерной продукции – кирпича, строительных блоков, панелей и облицовочных плиток.  Так уж сложилось, что преимущественно «гранды» в этой сфере расположились в Германии, Голландии, Бельгии. Есть вполне достойные испанские, французские, польские производители.

Пытается не отстать и вездесущий Китай – несколько компаний из Поднебесной вполне способны конкурировать если не широтой ассортимента, то хотя бы качеством. Да и наши производители уже вполне освоились на этой поприще, и стараются переманить потребителей за счет невысокой цены за вполне достойные изделия.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

При выборе плитки необходимо быть внимательным и не стесняться попросить ознакомления с документами на партию товара. Проблема может быть в том, что порой под видом клинкера недобросовестные продавцы пытаются всучить несведущему покупателю обычную керамическую плитку «под кирпич». Она может быть даже очень качественной и очень похожей на клинкерную, но не являться клинкером просто по технологии производства. Оттого и говорить о той же долговечности и прочности – просто нелепо. И по цене они, по идее, даже рядом стоять не должны.  Так что не поддавайтесь на уговоры – дотошно проверяйте, что собираетесь приобрести.

В таблице ниже приведен небольшой (далеко не полный!) перечень компаний, продукция которых завоевала симпатии отечественных потребителей и охотно разбирается ими. То есть этим торговым маркам безусловно можно доверять. С такими брендами (если оригинальность товара подтверждается сертификатами) казусов, подобных упомянутым в прошлом абзаце, точно не случится.

Логотип бренда клинкерной плиткиНесколько слов об истории и преимуществах бренда
«STRÖHER» (Германия)
Одна из наиболее часто встречающихся на рынке элитных стройматериалов компания, широко представляющая клинкерную продукцию высшей категории качества.
Коньком ассортимента считаются коллекции искусственно состаренных кирпичей и плиток, со стилизацией под глубокое средневековье. Но одновременно с этим – все изделия покрыты специальным глянцевым составом, что делает их легко очищающимися от грязи и пыли даже простым напором воды из шланга.
Одним из «фирменных блюд» является формат кирпича и плитки «Glanzstücke». Длинные и узкие блоки (440 × 52 мм) придают стенам совершенно неповторимый вид.
К сожалению, приходится констатировать, что продукция этого бренда в основном ориентирована на состоятельных клиентов – цены высоки даже на фоне других германских производителей.
«АВС Klinkergruppe» (Германия)
А вот плитка этого тоже германского производителя заслужила широкую популярность у среднестатистического клиента именно за вполне «демократичные» цены.
Ассортимент и качество тоже на весьма высоком уровне. А особым спросом пользуется коллекция «Австрия», изделия которой великолепно передают стилизацию под альпийские средневековые замки.
Приобретайте «АВС Klinkergruppe» - жалеть не будете!
«Roben» (Германия)

Эта компания также считается одним из «столпов» в сфере производства высококачественного клинкера.
Ассортимент представлен четырнадцатью разнообразными коллекциями, с широким разбросом как пот типу внешней фактуры, так и по цветовому оформлению. А вот по форматам большого разнообразия нет – доминирует так называемый европейский стандарт - 240 × 71 мм.
Цены на плитку зависят от коллекции, от умеренных – и в сторону повышения. Откровенно недорогой продукции нет.
«Feldhaus Klinker» (Германия)
Один из законодателей мод в сфере производства клинкера. Одно упоминание этого бренда уже само по себе дает понять, что дело придется иметь с продукцией премиум-класса. Это неудивительно – компания стояла вообще у истоков появления клинкерной технологии, а полтора века «трудового стажа» говорят сами за себя.
Из всех других конкурентов у этого бренда, пожалуй, самый широкий ассортимент как в плане формата изделий, и с точки зрения их декоративного оформления. Достаточно сказать, что в действующем каталоге компании – более полутысячи различных образцов!
К сожалению, продукция с таким брендом общедоступной по цене не может быть по умолчанию.
«Ceramika Paradyz» (Польша)
У кого пока не хватает средств на покупку элитарной клинкерной плитки, может воспользоваться предложениями этой польской компании.
Качество не подлежит сомнению – облицовка будет служить долго и верно.
Вот ассортимент, правда, не столь богат на форматы и декоративность, но для неброского аккуратного фасада с расчетом на многолетнюю эксплуатацию – почему бы и нет!
«Sierragres» (Испания)
Испанская компания, не столь известная широкому потребителю, но вполне авторитетная в кругах специалистов в области архитектуры и фасадной отделки.
Очень качественный материал, прошедший весь необходимый цикл испытаний на эксплуатацию в самых экстремальных условиях – для этого компания располагает собственными лабораторными «полигонами».
Ассортимент широкий, как по форматам, так и по оформлению.
Уровень цен – европейский, несколько ниже немецких «грандов», но все же еще не вполне общедоступный.
«Экоклинкер» (Новочебоксарск, Россия)
Продукция относительно молодой российской компании (на фоне «немцев» – так вообще «младенца»), открытой для наполнения необъятного отечественного рынка качественной клинкерной продукцией.
Естественно, пример брался с ведущих европейских компаний, там же закупались и технологические линии, проходило обучение персонала.
Приятно читать положительные отзывы о продукции, оставляемые многим мастерами-отделочниками. Причем хвалят как качество изделий, их прочность и точную «геометрию», так и разнообразие ассортимента, расширяющееся с каждым годом.
А так как продукция в первую очередь нацелена на российского широкого потребителя, цены удерживаются на вполне доступном уровне.
«Houson» (Китай)
А это – китайская компания, причем ее продукция служит наглядных подтверждением того, что слоган «Made in China» порой следует воспринимать как некий знак настоящего качества!
Действительно, клинкерные изделия этого товарного знака завоевали популярность и на своей родине, и в восточных регионах Российской Федерации. Представляете, сколько бы стоили здесь немецкие коллекции плиток с учетом логистики?! А так – очень достойный ассортимент по качеству и по внешнему оформлению.
Правда, форматы не вполне обычные для «европейцев» - 200×60 мм и 240×60 мм. Но это, согласитесь, не самый большой недостаток при вполне приемлемой цене на отделочный материал.

Количество приобретаемой плитки определяется площадью фасадных стен под облицовку. За вычетом, конечно, оконных и дверных проемов и, возможно, тех участков, для которых запланирована иная отделка. Как правило, производитель на упаковке своих изделий указывает, на какую площадь она рассчитана. Так что самостоятельно подсчитать – несложно, но обязательно заложив при этом запас порядка 7 ÷ 10%.

В хорошем салоне продавцы–консультанты также способны помочь точно рассчитать количество необходимого для облицовки фасада материала.

 Завершим раздел публикации видеосюжетом, показывающим широчайшее разнообразие продукции одного из ведущих мировых производителей клинкерных изделий — германской компании Stroeher.

Видео: Клинкерная плитка для фасадов – обзор ассортимента бренда Stroeher

Плитка клинкерная для фасада

 Технологии облицовки фасада клинкерной плиткой

Облицовка фасада здания клинкерной плитной отнюдь не предполагает какой-то одной строго отработанной и незыблемой технологии. Существует насколько способов такой внешней отделки. Подсчитывают от пяти и даже до семи способов, правда, некоторые почти повторяются. Займем промежуточную позицию и объявим о шести способах.

Шесть способов монтажа клинкерной плитки на фасад

В этом разделе публикации мы лишь перечислим эти технологии. А вот дальше начнем их рассматривать – какие вкратце, только для общего понятия, а какие – и с нюансами монтажа.

Итак, просто перечисляем. Клинкерная плитка может использоваться для облицовки фасада дома с применением следующих технологий:

  1. Укладка плитки «классическим» способом на клей непосредственно на подготовленную стену строения.
  2. Укладка на слой утеплителя, закрепленного на стены и оштукатуренного по технологии «мокрый фасад». Говоря по научному, технология СФТК – система фасадная теплоизоляционная композитная.
  3. Укладка непосредственно на термоизоляционные плиты, оснащенные специальными пазами для «мокрого» монтажа клинкерной плитки.

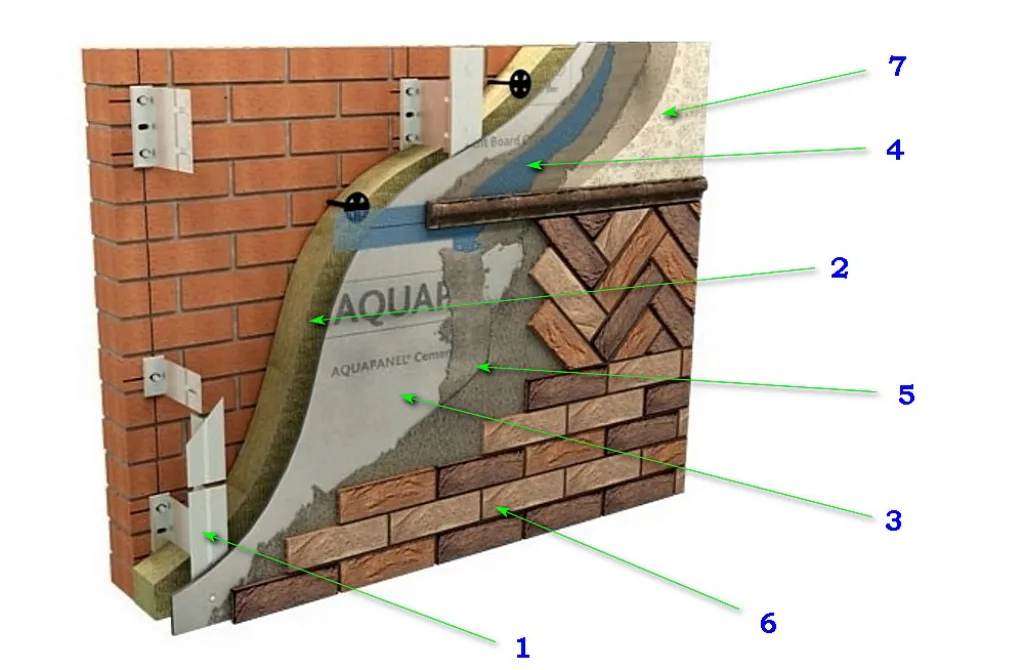

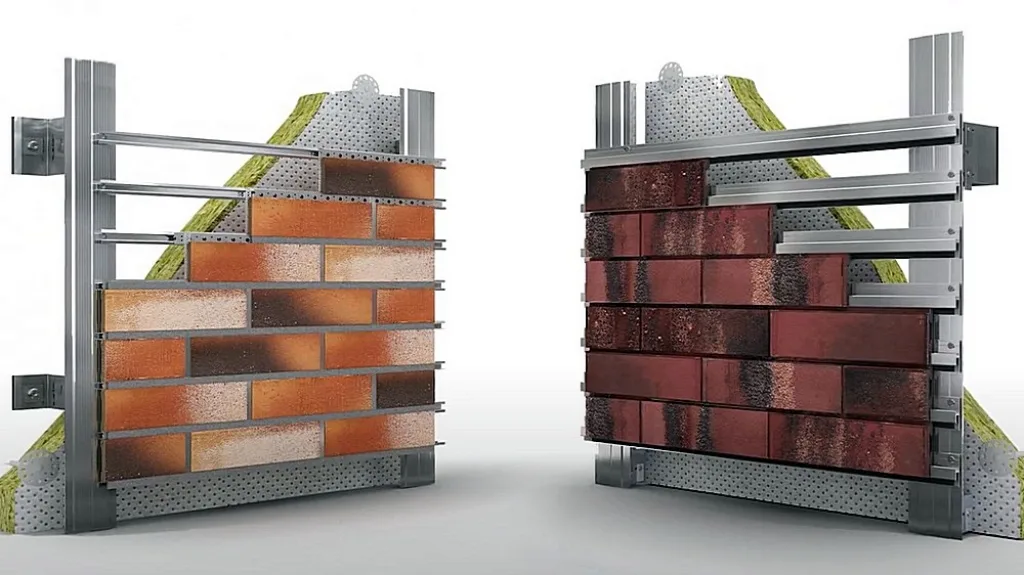

  4. Монтаж вентилируемого фасада с механическим креплением плитки в металлической подсистеме.
  5. Монтаж вентилируемого фасада с «мокрой» укладкой клинкерной плитки на специальные аквапанели.

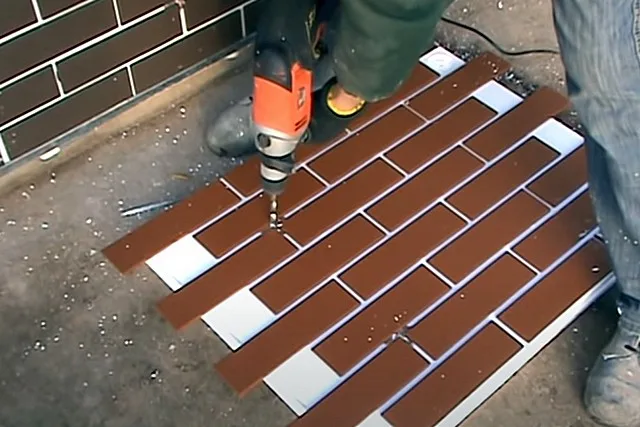

  6. Монтаж термопанелей с клинкерной облицовкой.

Ну а теперь – информация по каждому из методов облицовки фасада.

Укладка клинкерной плитки непосредственно на фасадную стену

Эта технология применяется в том случае, если предназначение здания не требует утепления стен, или же стены уже обладают требуемым уровнем термоизоляции благодаря особенностям своей конструкции.

Сама же стена имеет относительно гладкую минеральную поверхность (например, бетон) или покрытую надежным слоем штукатурки. Обязательное условие – стены должны быть ровными (или выровненными штукатуркой), так как выводить их на один уровень уже в ходе облицовки – крайне сложно, а то и вовсе невозможно.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Непосредственно на газо- или пенобетонные стены, несмотря на их традиционную ровность, укладывать клинкерную плитку не рекомендуется. Такие поверхности для начала должны быть тщательно оштукатурены по специальной технологии. Плитка из клинкера – довольно тяжеловесная, и нанесенный слой штукатурки должен быть обязательно армированным.

Зачем и как штукатурят газобетонные стены?

Блоки из пористого бетона очень удобны в работе и обладают весьма неплохими термоизоляционными характеристиками. Но вот в отделке у них бывают некоторые «капризы», которые, впрочем, можно «нивелировать», качественно выполнив оштукатуривание газобетонных стен.

Выровненные стены подвергаются предварительному грунтованию. Для бетонной применяются грунтовки типа «Бетоноконтакт», для других – приникающие составы на акриловой основе. Очень хорошо, если они будут обладать еще и антисептическими качествами. Как правило, однократной обработкой не ограничиваются – наносят грунт в два прохода, причем второй раз – только после полного высыхания первого слоя.

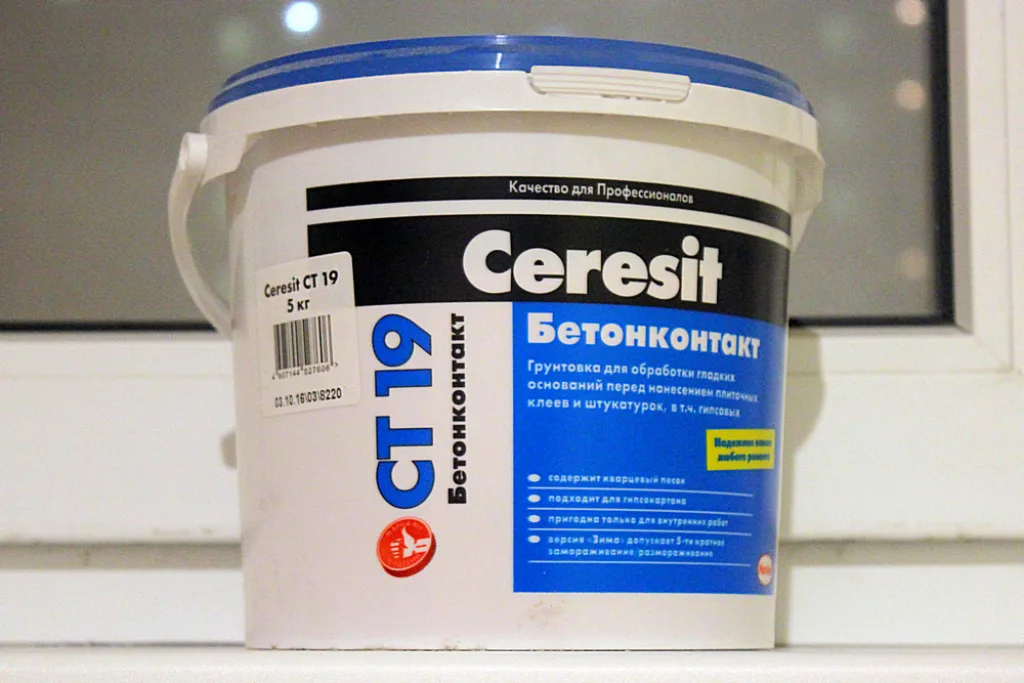

Если отделываться будет гладкий бетонный фасад, то грунтование следует провести составом типа «Бетоноконтакт», например, «Ceresit 19».
Если отделываться будет гладкий бетонный фасад, то грунтование следует провести составом типа «Бетоноконтакт», например, «Ceresit 19».

Для укладки клинкерной плитки потребуется качественный клей. Лучше всего приобретать тот, в инструкции которого прямо указано, что он может использоваться для клинкерной плитки. Опять же, исходим из того, что клинкер намного тяжелее обычной керамической облицовки, поэтому прочностных качеств обычного плиточного клея может оказаться и недостаточно.

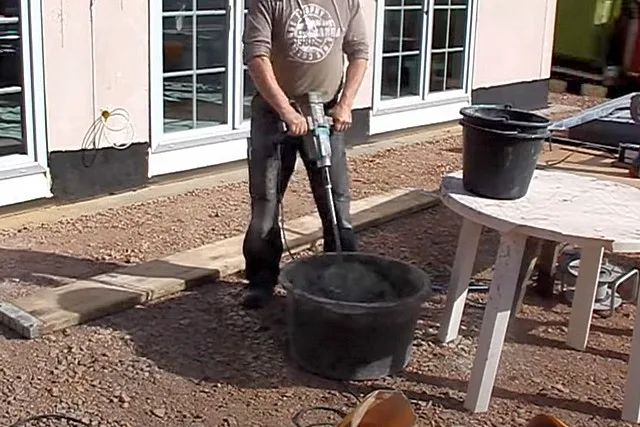

Клей чаще всего реализуется в виде сухой строительной смеси в бумажных мешках по 25 или 30 килограмм. Практически у всех ведущих производителей смесей такой состав есть в товарном ассортименте. Готовится клей непосредственно перед началом укладки плитки, замешивается в строгом соответствии с прилагаемой инструкцией и с обязательным выдерживанием пропорции «смесь – вода».

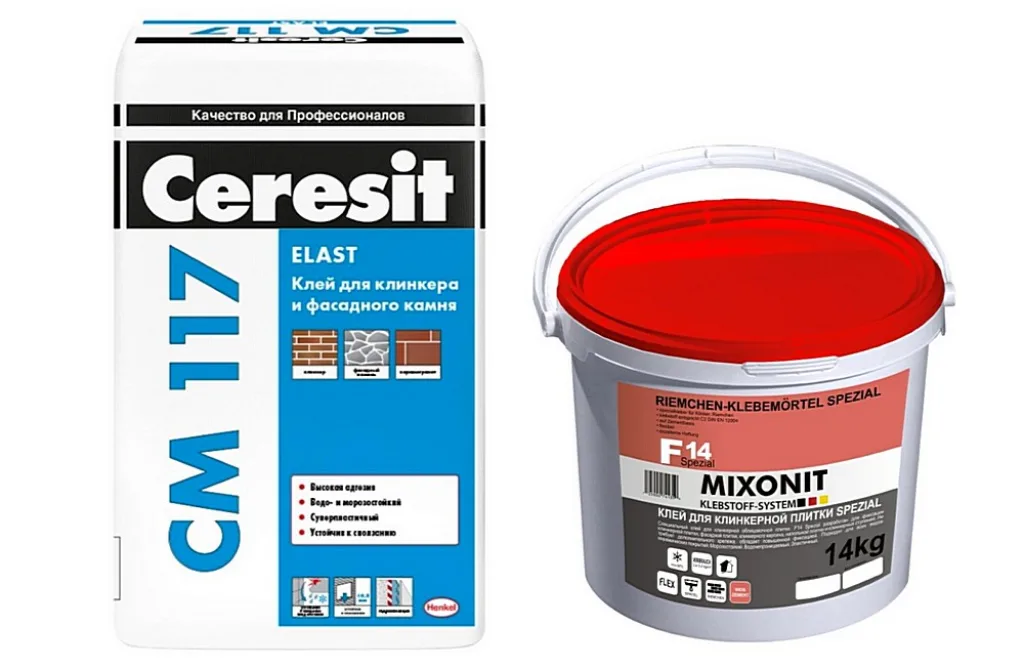

Разновидности клея для клинкера – чаще в виде сухой смеси, требующей замешивания, и в виде готовой к применению пастообразной консистенции.
Разновидности клея для клинкера – чаще в виде сухой смеси, требующей замешивания, и в виде готовой к применению пастообразной консистенции.

Кроме того, встречаются в продаже готовые к применению составы, расфасованные в герметичные ведра. Да, это удобно, но получается значительно дороже. А каких-либо иных преференций такой клей не дает.

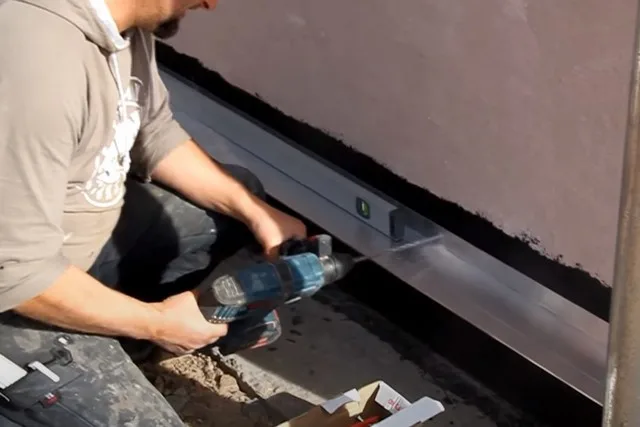

Чтобы задать идеальную ровность и горизонтальность первого (нижнего) ряда, часто на стене закрепляют или металлический профиль, и даже просто деревянную рейку, выставленные строго по уровню на нужной высоте.

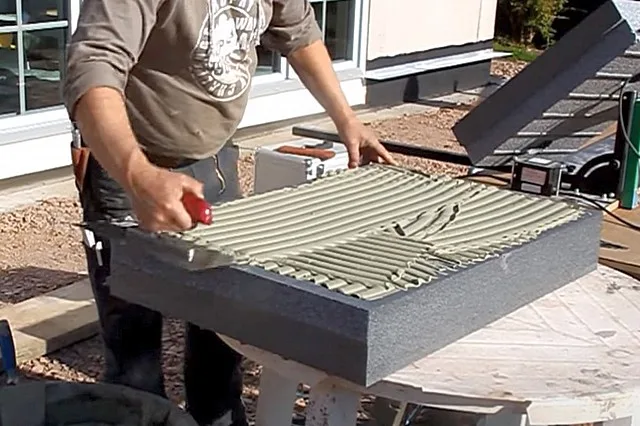

Сам процесс наклеивания плитки, вроде бы, несложен. На поверхность стены наносится клей и разравнивается зубчатым шпателем с высотой гребёнки 8÷10 мм. Плитка перед наклеиванием ни в коем случае не увлажняется.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Нет единства мнений у мастеров по поводу того, надо ли наносить клей, помимо стены, еще и на тыльную поверхность плитки. Встречаются явные сторонники как одного (с нанесением), так и второго подхода (плитка чистая, без клея). Можно пойти на такой компромисс. На ровных участках будет вполне достаточно клея, распределённого гребенкой по стене. А вот на сложных участках, то есть там, где выравнивание осложнено перепадами уровня поверхности, поворотом (внешним или внутренним углом), можно дополнительно нести клей и на плитку, тонким ровным слоем. По при этом надо быть готовым к тому, что излишки могут обильно выдавливаться в межплиточные швы, и их нужно сразу убирать.

Начинают обычно от угла, устанавливая соответствующий элемент (или собирая угол из двух плиток), тем самым сразу задавая направление укладки рядов сразу для двух смежных стен.

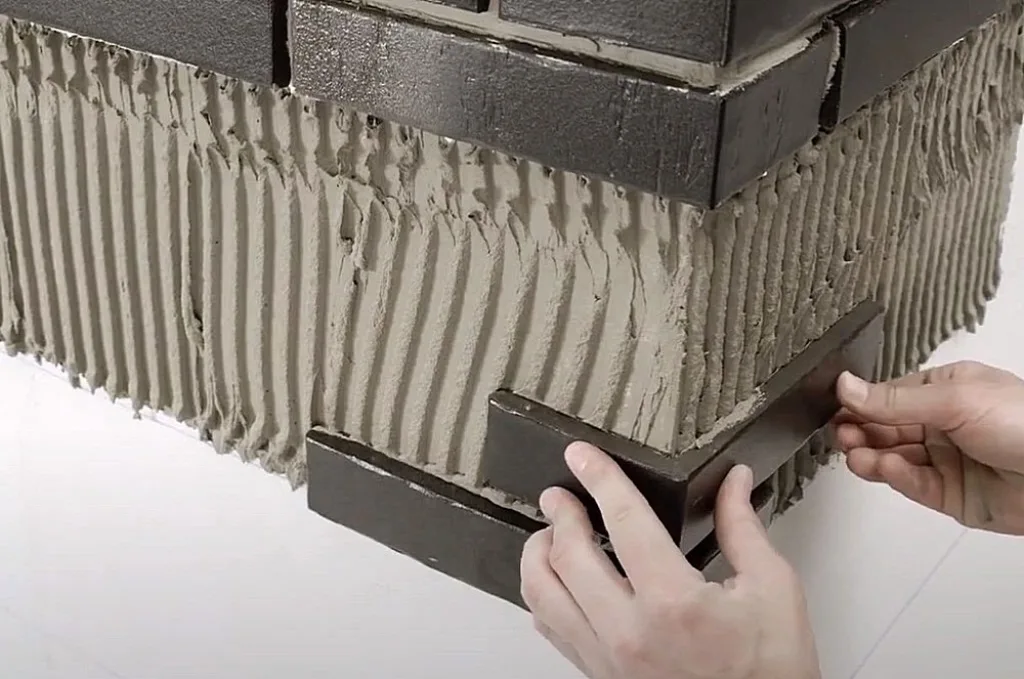

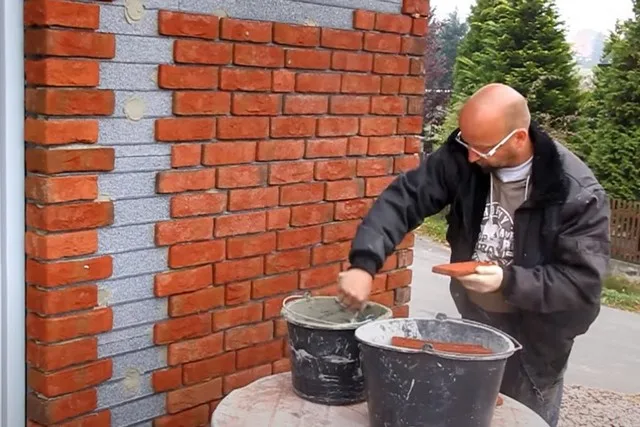

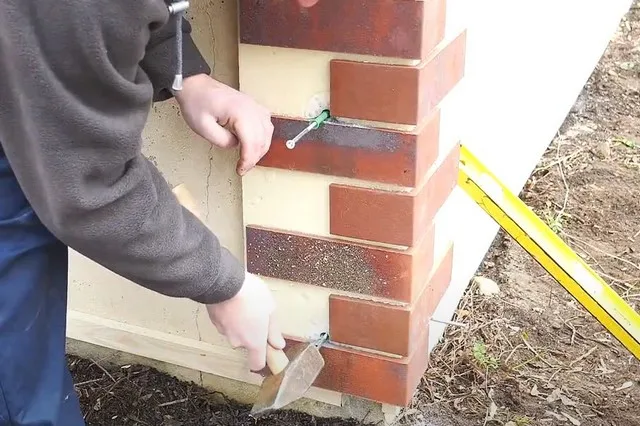

Укладку плитки принято начинать от углов – так будет проще выдержать ровность и полноту ряда.
Укладку плитки принято начинать от углов – так будет проще выдержать ровность и полноту ряда.

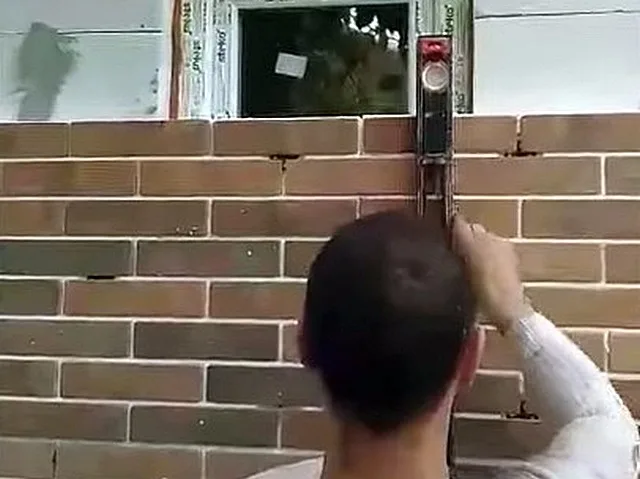

Безусловно, укладка потребует какого-то контроля за ровностью рядов. Поступают мастера по-разному, кто как больше привык. В таблице ниже показаны несколько таких способов:

ИллюстрацияКраткое описание способа

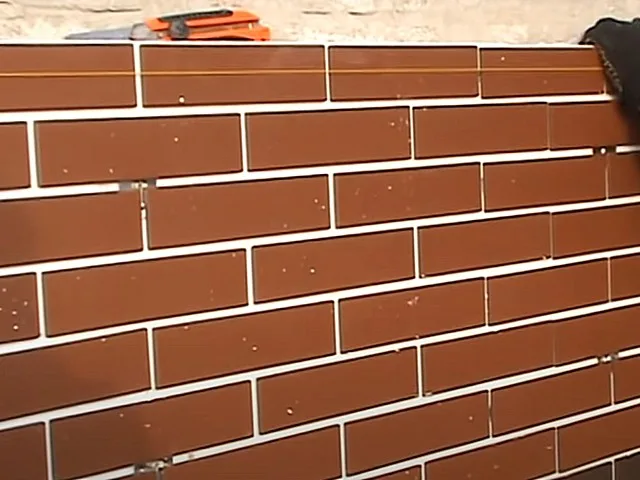

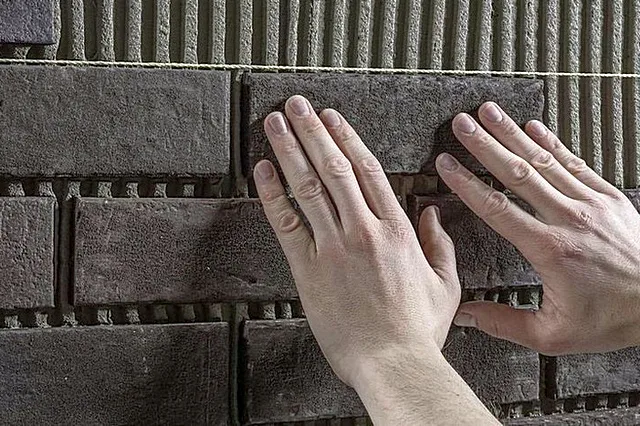

Натянутый шнур – один из самых простых и, вместе с тем, эффективных способов следить за ровностью кладки рядов плитки.
По ходу заполнения рядов шнур может переноситься.
Кроме того, может быть изначально натянуто несколько шнуров, скажем, через три или четыре ряда, а кладку между ними проводят, уже полагаясь на свой глазомер – это становится несложно.

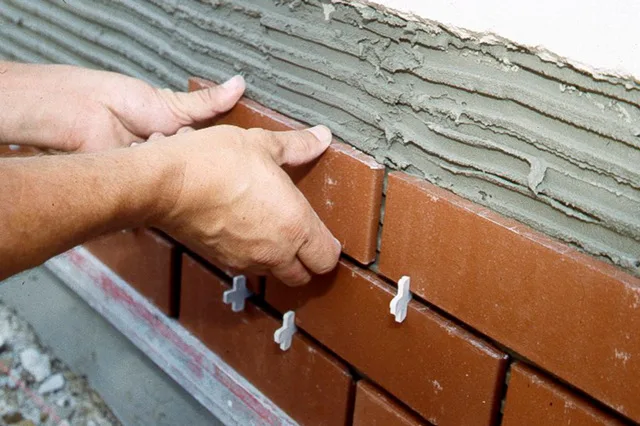

Использование калибровочных вставок.
Они могут иметь традиционную форму крестика, только с широкими перекладинами, порядка 10 мм.
Бывают и несколько иные формы, например, Т-образные вкладыши.  Сути применения это никак не меняет.

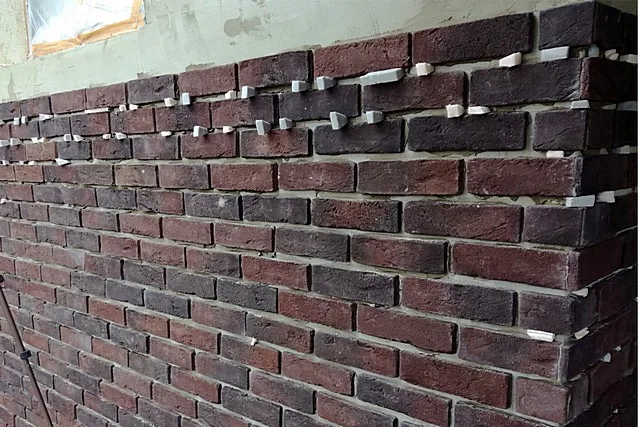

Использование подручных предметов или самодельных вкладышей.
Безусловно, при таком подходе вести контроль за ровностью кладки с помощью уровня придется значительно чаще.

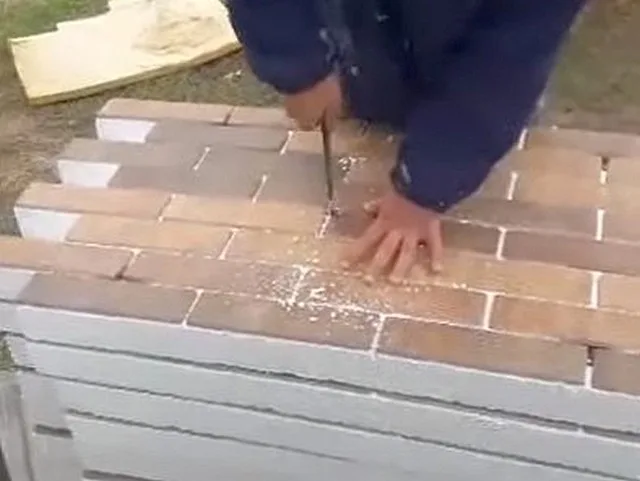

В показанном примере мастер применил нарезанные куски-клинышки из пенополистирола. Но у опытных отделочников очень часто имеются привычные им деревянные или металлические длинные вкладыши с толщиной на нужный размер межплиточного интервала, и их по мере работы просто переставляют дальше и дальше.

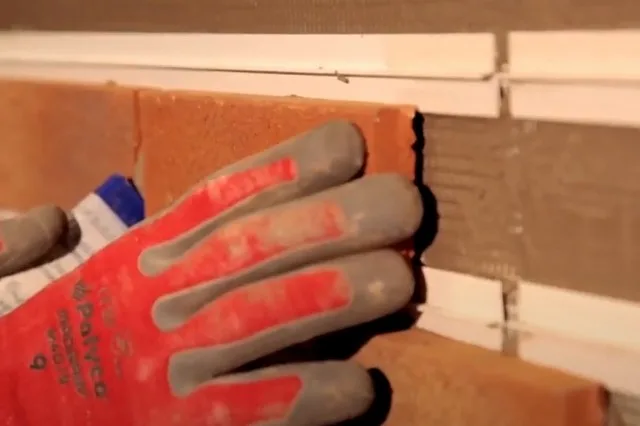

Специальные легкие пластиковые направляющие, которые вмуровываются в нанесенный на стену клей, и тем самым задают линии горизонтальных рядов клинкерной плитки. Потом, после заделки швов эти направляющие станут совершенно незаметными.
Очень удобно, но, правда, потребует дополнительных затрат.

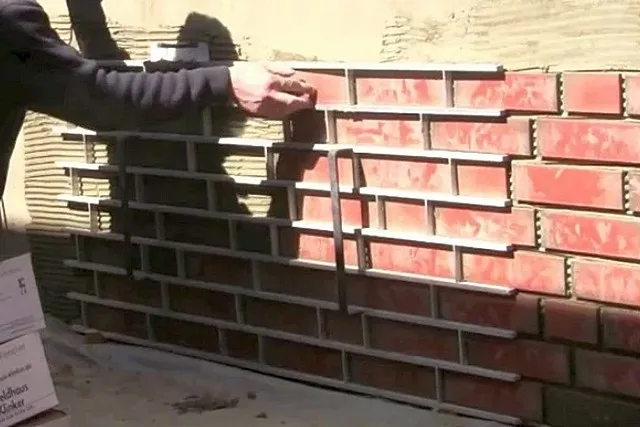

А это – целый кассетный шаблон, упрощающий процесс укладки до невозможности!
После нанесения и разравнивания клея этот шаблон вдавливается в него в нужном выверенном положении, а затем мастеру останется лишь заполнить все ячейки плиткой соответствующих размеров. Затем шаблон отрывается от стены, очищается - и переносится на новое место.
Особо  удобно, наверное, для начинающих – после установки такой формы ошибиться уже сложно.

Применение этим приспособлений не отменяет обязанности периодически проверять строительным или лазерным уровнем ровность кладки в вертикальном и горизонтальном направлениях. И еще – очень удобно, если рукоятка рабочего шпателя, который мастер в ходе работы почти постоянно держит в руке, будет точно «откалибрована» по толщине под ширину шва кладки. Всегда под рукой шаблон и для проверки, если в ней появилась необходимость, и для выдерживания единой толщины вертикальных коротких швов при укладке каждой плитки.

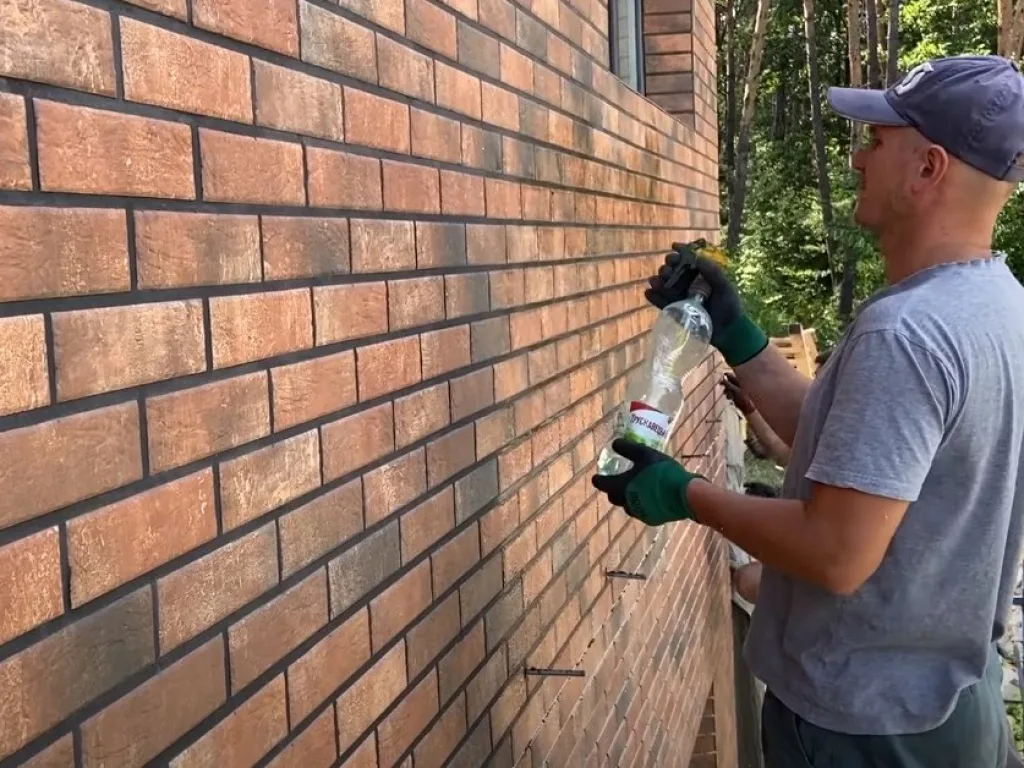

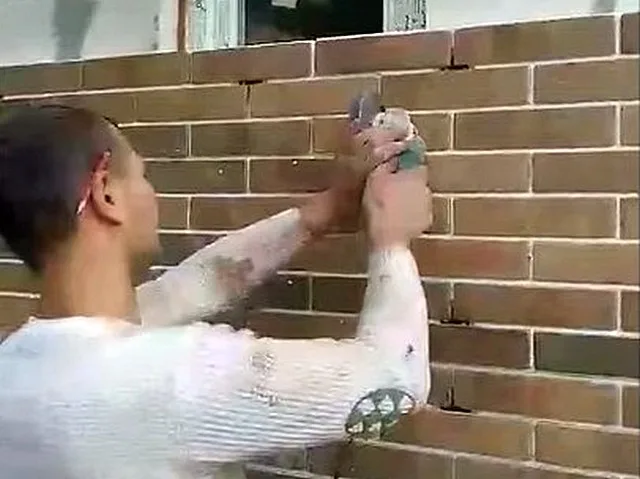

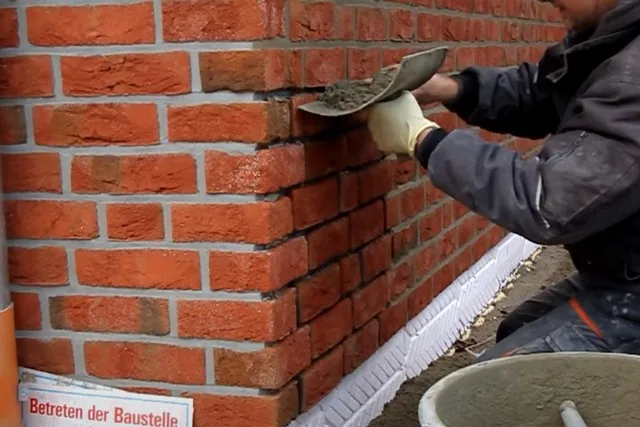

После укладки плитки сразу производится затирка швов. Как выполняются эти процессы – можно посмотреть в предлагаемом видеосюжете.

Видео: Укладка клинкерной плитки на поверхность фасадной стены с последующей затиркой швов.

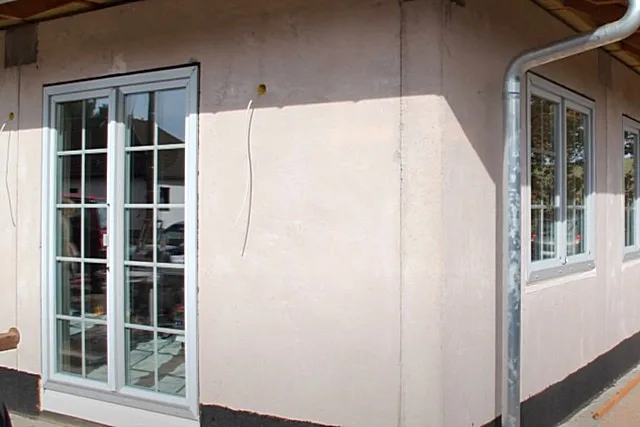

Облицовка плиткой стены, утеплённой по технологии СФТК («мокрый фасад»)

Выше был рассмотрен самый простой, но, признаемся, самый нетипичный случай. В условиях российского климата стены, подлежащие фасадной отделке клинкером, требуют утепления. А так как утепление изнутри – крайне нежелательно, то всю термоизоляционную систему приходится выносить наружу, и потом как-то сопрягать с клинкерной отделкой. Так что все оставшиеся пять способов будут подразумевать облицовку утепляемой снаружи стены.

Начнем с СФТК, которую чаще называют «мокрым фасадом». Схематично эту технологию можно изобразить так:

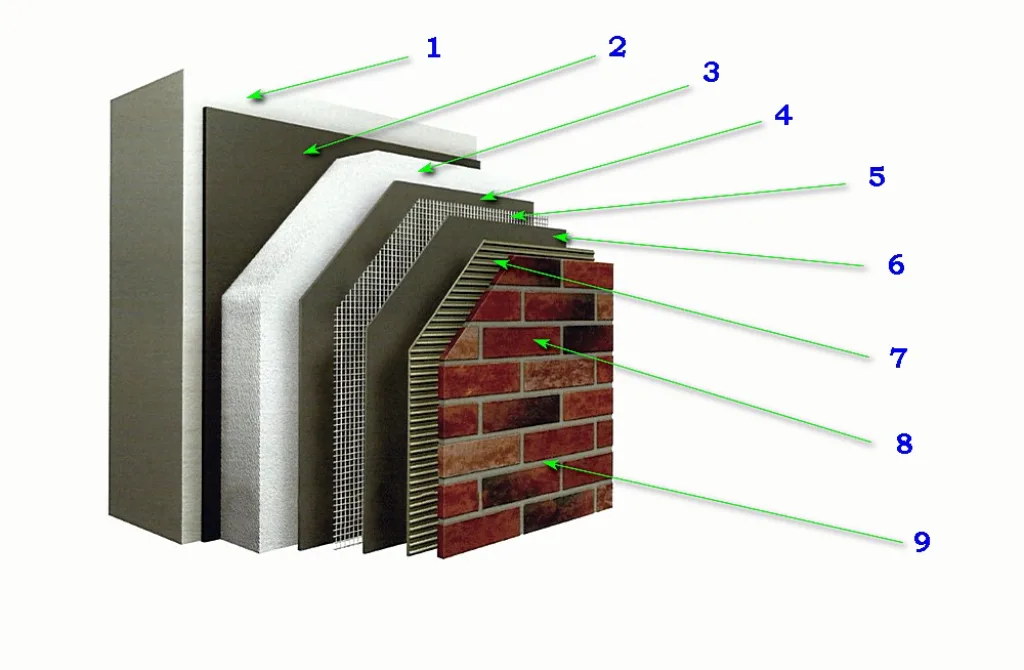

Схема отделки стены клинкерной плиткой с применением технологии «мокрого фасада».
Схема отделки стены клинкерной плиткой с применением технологии «мокрого фасада».

1 – фасадная стена, подлежащая отделке и утеплению.

2 – слой специального клея для монтажа термоизоляционных материалов. Продается обычно в виде сухой строительной смеси.

3 – Слой термоизоляции. В качестве утеплителя может применяться обычный или экструзионный пенополистирол (ПСБ или ЭППС), или специальные блоки из минеральной ваты (это даже предпочтительнее). На схеме не показано, но на практике обычно применяется не только клеевое, но и механическое крепление утеплителя к стене – с помощью дюбелей-«зонтов».

4 – защитный слой штукатурки, в качестве которой чаще всего применяют все тот же клей для термоизоляции. Он подходит как нельзя лучше.

5 – сплошное армирование из стекловолоконной сетки. Она должна быть полностью утоплена в нанесенном защитном слое (поз. 4).

6 – выравнивающий слой штукатурки (опять же, большинство мастеров применяют все тот же клей).

После полной готовности «мокрого фасада» и высыхания внешнего выравнивающего штукатурного слоя можно переходить к декоративной облицовке

7 – слой плиточного клея (для клинкера).

8 – облицовка из клинкерной плитки.

Сама укладка плитки уже ничем не будет отличаться от рассмотренной выше облицовки «чистой» стены. Поэтому рассматривать ее вновь – нет смысла, а вот про «мокрый фасад» подсказку дадим.

Как утеплить и отделать стены дома по технологии «мокрого фасада»?

Можно ли одновременно получить утепленную и ровную, пригодную для любой дальнейшей внешней отделки стену? Да, это вполне возможно, если применить технологию «мокрого фасада», о чем подробно рассказывается в специальной публикации нашего портала.

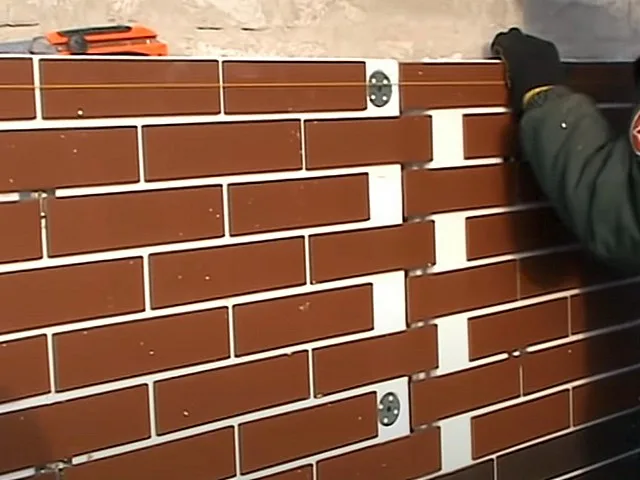

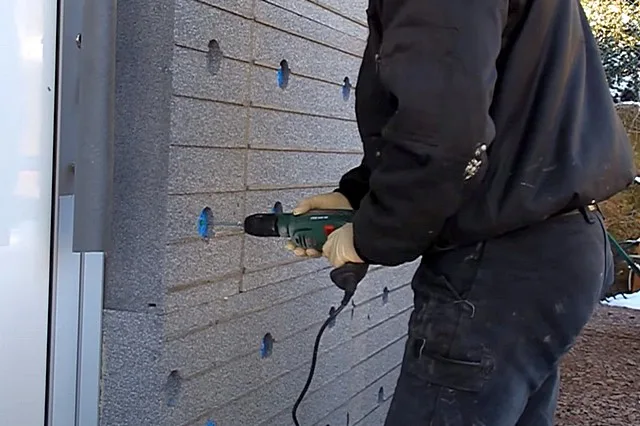

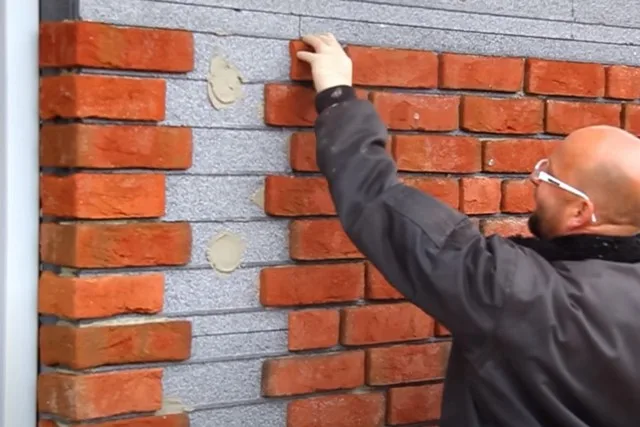

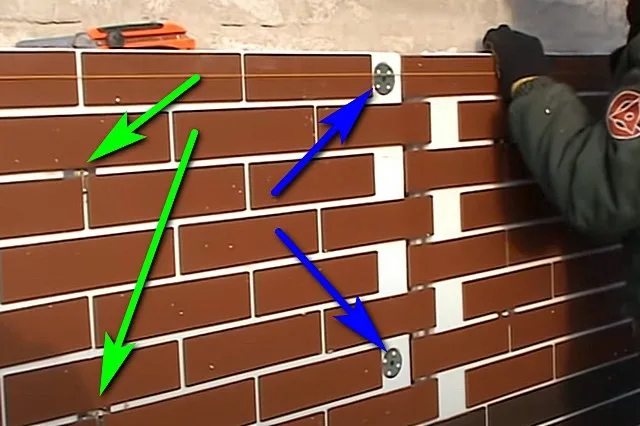

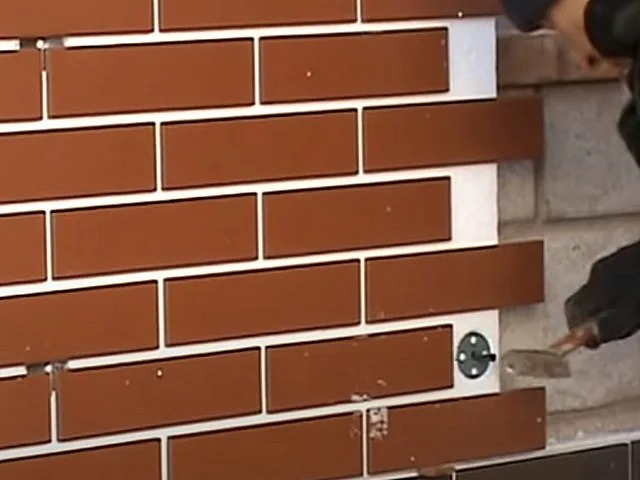

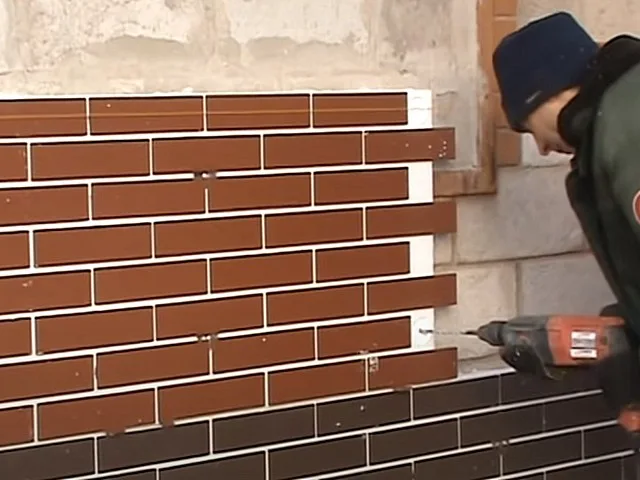

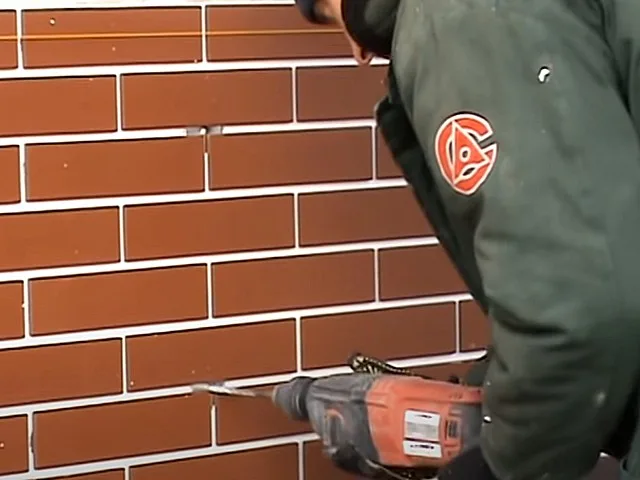

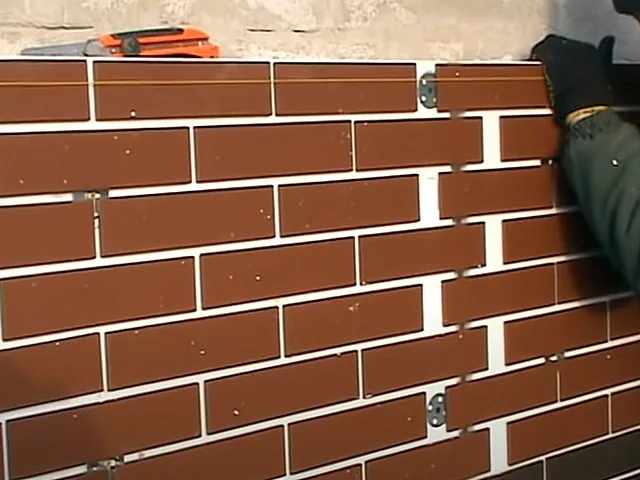

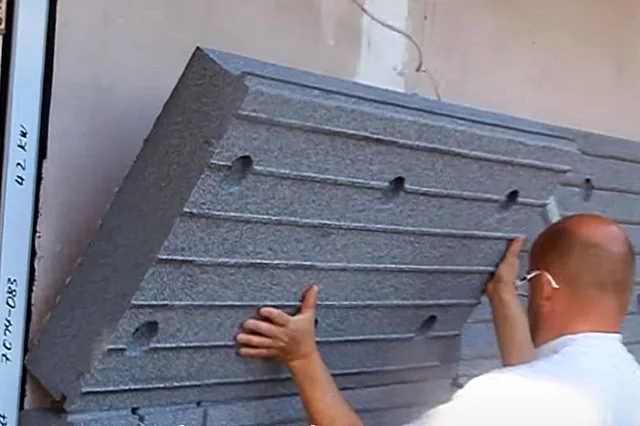

Укладка клинкерной плитки на специальные термоизоляционные плиты

Во многом эта технология напоминает рассмотренную выше, то есть «мокрый фасад». Но есть и очень существенное отличие, которое вскорости станет читателю понятным.

Итак, речь пойдет о германской системе утепления и отделки фасада KamphaTherm. В эту систему входят следующие составлявшие:

ИллюстрацияКраткое описание компонента системы
Утеплительные плиты. На них сразу заметны пазы, предназначенные для укладки клинкерной плитки, и выступающие ограды, дающие возможность очень точно выдерживать толщину шва.
Плиты изготовлены на основе пенополистирола. Это могут быть белые плиты из ПСБС (пенопласта), либо серые, из более практичного и предпочтительного материала – неопора.
Толщина плит может варьироваться от 20 до 100 мм, причем при толщинах 60 мм и более они оснащаются замковыми соединениями¸ сводящими «на нет» потери тепла через мостики холода.
Чаще всего выпускаются под формат плитки NF, но ничто не мешает сделать индивидуальный заказ, который, как правило, выполняется в течение нескольких дней.
Размер плит – 590 × 1000 мм.
Специальный клей «KоmbiTherm Spezial Klebemortel», предназначенный и для крепления плит к фасадным стенам, и для монтажа клинкерной облицовки непосредственно по плитам.
Сухая строительная смесь, разводимая в соответствии с прилагаемой инструкцией.
Дюбели-«зонты» - для механического крепления термоизоляционных плит к стене.
Специальная затирка для швов «KombiTherm Spezial Fugenmortel».
Тоже сухая смесь, требующая подготовки перед применением.

Наверное, уже становится очевидным главное преимущество этой системы – она не требует оштукатуривания и армирования утеплительного слоя, как в «мокром фасаде». И сами плиты (в особенности – из неопора), и клей для клинкера максимально адаптированы для монтажа, для высокой адгезии между этими, казалось бы, столь разнородными материалами.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Во многом высокая адгезия монтажного плиточного клея с утеплительными плитами из неопора обусловлена наличием в этом инновационном материале графитового порошка. Именно поэтому и рекомендуется использовать серые плиты – они хоть и дороже, но в нашем случае – надежней.

Основные шаги в утеплении и отделке фасада такие:

ИллюстрацияКраткое описание выполняемой операции
Утеплитель стен упирать в грунт не следует. А опора, тем не менее, нужна, так как конструкция получится в итоге достаточно массивной. Поэтому первым делом закрепляется металлический стартовый профиль, точно по горизонтали.
Это, по своей сути, полка, по которой и будет выложен нижний, стартовый ряд утеплительных плит. Одновременно это граница отделки стены и цоколя.
С помощью строительного миксера (или соотвествующей насадки на дрель) готовится клеевой раствор.
Следует помнить, что он довольно быстро застывает, поэтому готовить надо с учетом гарантированной его выработки за 30, максимум 40 минут.
Готовый клей наносится на тыльную гладкую сторону утеплительной плиты, по всей ее поверхности. Затем разравнивается с помощью зубчатого шпателя с самой высокой гребенкой.
Если стены очень кривые, то клей можно наносить и отдельным «пятнами», горками разной высоты, с расчетом выровнять получающуюся внешнюю поверхность.
Затем плита устанавливается на свое место, соединяется замками с ранее уложенными, и плотно прижимается к стене.
При необходимости можно слега подбить плиту, чтобы она полноценно встала на место.
После наклеивания плит идет этап их дополнительного механического крепления к стене.
На плитах, как правило, уже выбраны пазы под шляпки «зонтов», и намечены отверстия под дюбели.

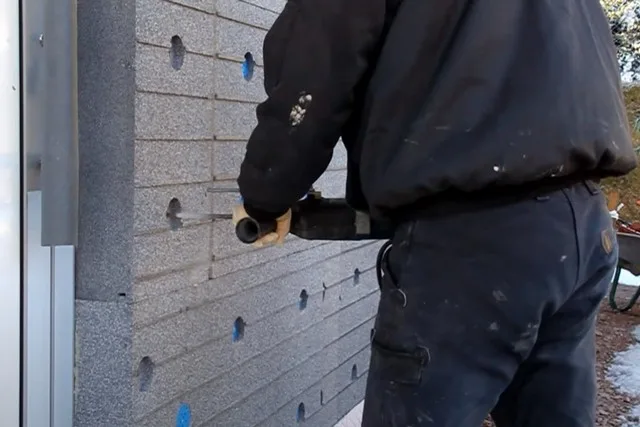

Через них сверлятся отверстия в стене на нужную глубину (зависит от размеров дюбеля и толщины плиты). Обычно исходят из того, что распорная ножка дюбель-«зонта» (тарельчатого дюбеля, если «по писанному») погрузилась в стену на 70÷80 мм.
Затем в эти отверстия вставляются ножки тарельчатых дюбелей, и производиться их окончательная фиксация.
На иллюстрации показано ввинчивание распорного стержня (есть такие модели), а на деле чаще встречаются образцы с забивной по подобию гвоздя распорной сердцевиной.
Разобраться – несложно.
Ну а после этого, собственно, начинается укладка клинкерной плитки.
Она становится намного проще, так как ряды уже намечены, ошибиться в направлении невозможно. Остается только подрезка плиток под размер при окончании рядов и формировании углов и откосов.
Работа, как правило, идет очень споро и легко осваивается даже начинающими отделочниками.
Обратите внимание – шляпки тарельчатых дюбелей, утопленные в свои пазах, полностью заделаны клеем до укладки плитки. Незачем оставлять полости.
После того как плитка уложена по всей поверхности, и клей полностью застыл, производится затирка швов.
Специальный состав разводится и доводится до состояния мокрого грунта, и с помощью особого инструмента, расшивки, им наполняются вертикальные и горизонтальные пазы между плитками. А затем с помощью той же расшивки или иных подручных инструментов производится выглаживание этих швов.
В результате довольно быстрой и не особо трудной работы вот такой неприглядное и холодное здание из бетонных панелей…
…превратилось в очень аккуратный «кирпичный», радующий глаз домик, да еще и с эффективным утеплением его стен.

Понятно, что отсутствие необходимости в сплошном двухслойном оштукатуривании с армированием дает огромную экономию и времени, и сил, и материальных средств. Но, правда, есть и некоторые ограничения по применению подобной системы:

  • Она возможна только в малоэтажном строительстве, для фасадов не выше двух этажей.
  • Совершенно исключается возможность утепления и отделки подобным способом деревянных или каркасных домов.

В остальном же – чуть ли не лучший вариант утепления с клинкерной отделкой фасада.

Система вентилируемого фасада —  с механическим креплением клинкерной плитки

Оптимальным решением для утепления стен здания, неважно из какого материала, являются системы, в которых слой термоизоляции отделен от внешней фасадной отделки воздушной прослойкой. В таких условиях в утеплителе никогда не начнет накапливаться влага, он постоянно проветривается, и потому находится в идеальных условиях для обеспечения энергосбережения здания. Да и по долговечности и прочности подобные системы – вне конкуренции. Проблема лишь в том, что они весьма материалоемкие и довольно сложные в строительстве. Но зато – и никаких ограничений по этажности. Так что большинство высотных домов с красивой панельной или плиточной отделкой – именно с вентилируемым фасадом.

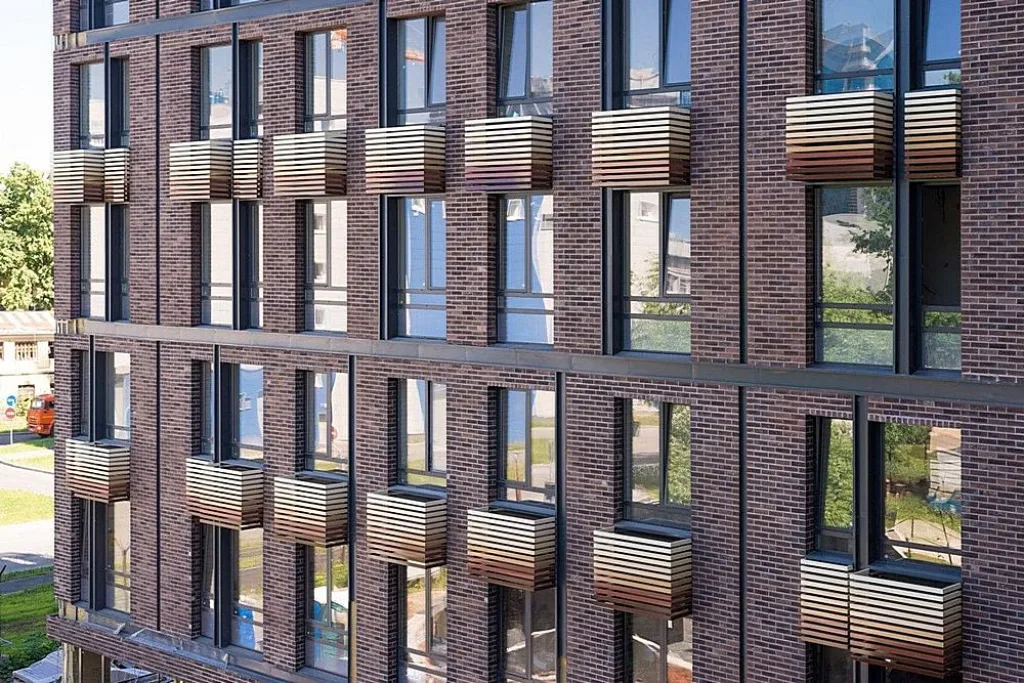

Красивая высотка в клинкерной облицовке – такие дома утепляются и отделываются именно по технологии вентилируемого фасада
Красивая высотка в клинкерной облицовке – такие дома утепляются и отделываются именно по технологии вентилируемого фасада

Сам процесс монтажа рассматривать не станем – это отнюдь не лучшая задача для самостоятельного творчества начинающего строителя. Но для общего понятия – знать будет полезно.

Здесь, кстати, возможны два варианта, с некоторыми различиями именно в части клинкерной отделки.

Общие схемы монтажа и некоторая разница в отделке клинкерной плиткой
Общие схемы монтажа и некоторая разница в отделке клинкерной плиткой

В обоих вариантах следующие черты общие:

  1. Надежная металлическая вертикальная обрешетка, крепящаяся на стене на кронштейнах.
  2. Утеплительный материал (оптимальный – минеральная вата, лучше всего – на базальтовой основе), закрепленный и клеевым способом, и механически на поверхности стены всплошную, без просветов. Именно поэтому обрешетка крепится на узких, но прочных кронштейнах, чтобы они минимально мешали укладке термоизоляции.
  3. Утеплительный материал затянут гидроизоляционной ветрозащитной мембраной, обладающей диффузными качествами, то есть не препятствующей свободному выходу водяного пара из утеплителя в атмосферу.
  4. Вертикальные направляющие обрешетки – это основа для монтажа металлической горизонтальной подсистемы. А сама подсистема – не что иное, как каркас для механической укладки специальной клинкерной плитки, оснащенной соответствующими пазами. То есть в любом из случаев облицовка не ложится на клеевой раствор.

А вот теперь – различия:

  • Слева показана схема технологии, в которой плитка после фиксации в подсистеме еще и укрепится заполнением швов все той же затиркой. Получается сплошной «панцирь», и, по сути ничто потом не выдаст, что плитка не приклеена классическим способом.
  • Справа – схема, в которой затирка не используется. Плитка применяется особенная, с такой конфигурацией замков, пазов и выступов, что просветов между отдельными элементами видно не будет, и направляющие подсистемы на глаза не попадутся. Вроде бы надежность уже не та, но зато такая отделка никогда не даст трещину при сильной деформации или сейсмическом толчке. А кроме того – всегда при возникновении необходимости участок облицовки несложно разобрать – до голой стены.

Оба способа широко используются в современном городском многоэтажном строительстве.

Вентилируемый фасад с клинкерной отделкой по специальным плитам AQUAPANEL

Еще одно интересное с технологической точки зрения решение предлагается известными производителями стройматериалов, компаниями HILTI и KNAUF.  KNAUF в болшей степени выступает как разработчик аквапанелей, HILTI постаралась в области создания надежной легкой и прочной обрешетки для крепления системы на фасаде.

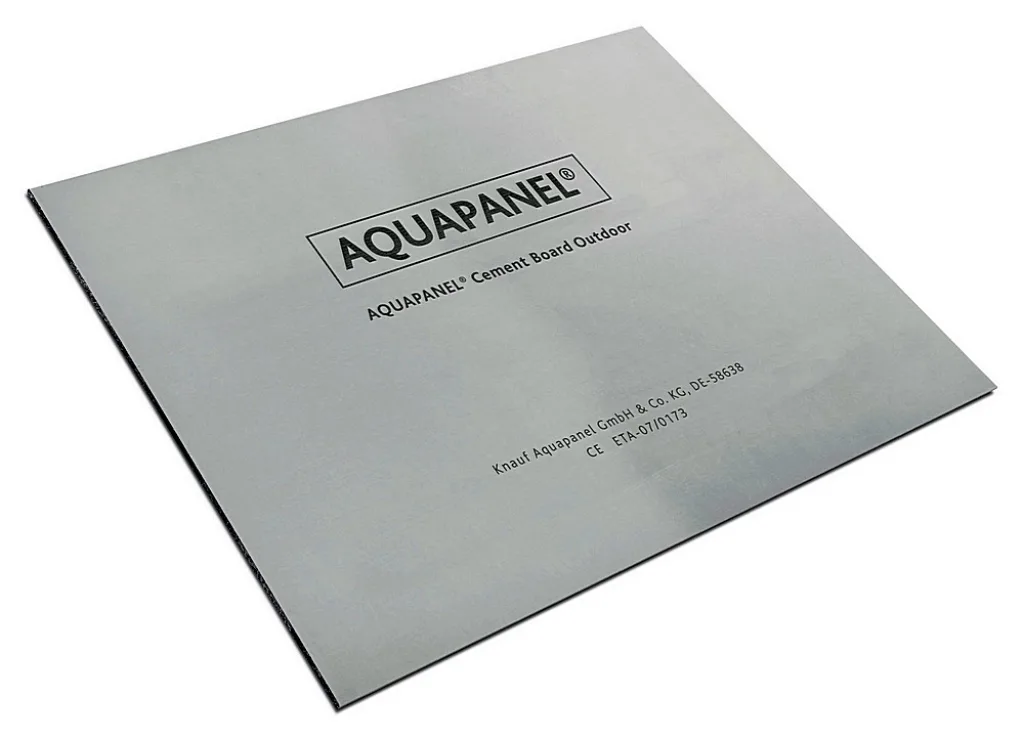

Аквапанель Knauf для наружных работ – то, что надо для фасада
Аквапанель Knauf для наружных работ – то, что надо для фасада

Сама по себе аквапанель представляет собой лист из портландцемента и пористого наполнителя. Но с обоих сторон этот лист армирован стеклосеткой, а кроме того – торцы листа усилены стекловолокном, во избежание поломок при случайных ударах в ходе транспортировки или монтажа. Размеры листа могут различаться – 1200×900, 2400×900 или 2400×1200. В любом случае – площадь панели немалая! Толщина едина – 12,5 мм.

Панель для внешних работ (это указывается прямо на ней) не боится ни перепадов температур, ни осадков, имеет достаточную механическую прочность, и оттого становится отличным материалом для облицовки фасадов домов. Что интересно – на ней одинаково хорошо будет смотреться любая отделка: и клинкерная облицовка, и декоративная штукатурка, и фасадная краска.

Вентилируемый фасад с использованием аквапанелей и комбинированного стиля отделки – с клинкерной плиткой и декоративной штукатуркой.
Вентилируемый фасад с использованием аквапанелей и комбинированного стиля отделки – с клинкерной плиткой и декоративной штукатуркой.

1 – система обрешетки под вентилируемый фасад, разработки HILTI.

2 – утеплительный материал с механическим креплением плит к поверхности стены.

3 – аквапанель Кнауф, закрепленная на направляющих обрешетки с помощью нержавеющих саморезов.

4 – армирующая сетка на участках, где отделкой будет служить штукатурка или фасадная краска. Под клинкерную плитку ее не укладывают.

5 – общий защитный штукатурный слой, закрывающий поверхность плит. По линии стыка плит в нем дополнительно утапливается армирующая стекловолоконная лента.

6 – клинкерная плитка, уложенная классическим способом на клей, с последующим заполнением швов.

7 – участок с подготовительным и финишным слоями декоративной штукатурки.

Система уже успела доказать свое удобство – хотя бы тем, что отделочные работы могут проводиться даже в самые лютые морозы. Точнее, «примеренные» на обрешетке панели можно демонтировать и перевезти в теплое помещение (цех), где выполнить облицовку, а затем – снова вернуть панели на место. И тогда с приходом весны останется только лишь заполнить некоторые пустоты на стыках панелей и выполнить затирку швов.

Монтаж клинкерных термопанелей

Вот эту технологию, пожалуй, можно назвать наиболее удобной для частного домостроения. Если потренироваться и понять принцип, постараться соблюдать все рекомендации производителя панелей, с подобной облицовкой должен справиться даже не особо опытный хозяин дома. Тем более, если пригласит парочку «рукастых» товарищей.

В чем смысл технологии?

Потребителю предлагаются готовые утеплительные панели с уже качественно наклеенной на них клинкерной плиткой. И, упрощенно говоря, тому остается лишь, по аналогии с детским конструктором, собрать и закрепить их на внешних поверхностях стен дома. В итоге – фасад сразу и утеплён, и облицован клинкером под кирпичную кладку!

Монтаж производится сразу крупными участками, что ускоряет общий процесс утепления и отделки.
Монтаж производится сразу крупными участками, что ускоряет общий процесс утепления и отделки.

Современный ассортимент подобных термопанелей – сложно даже описать словами. Их выпускают как именитые производители клинкера, так и никому не известные полукустарные мастерские. Поэтому если уж выбирать такой материал – то лучше в специализированных магазинах, и только имеющий соответствующую сертификацию. Не забываем, что многие утеплители весьма небезопасны и с точки зрения возгораемости, и с позиций экологической чистоты.

Качественная клинкерная термопанель с замковыми соединениями. Согласитесь, никакого сравнения с той, что показана рисунком выше…
Качественная клинкерная термопанель с замковыми соединениями. Согласитесь, никакого сравнения с той, что показана рисунком выше…

В качестве утеплителя может использоваться белый пенопласт (ПСБ) – это наименее приемлемый вариант, увы, хотя и самый дешевый. Далее по уровню качества, прочности и термоизоляционной эффективности следует экструзионный пенополистирол. Ну а лучшие показатели по всем статьям (кроме цены, конечно…) у термопанелей из пенополиуретана.

Никаких размерных стандартов в этой области не существует – каждый производитель сам устанавливает свои размеры панелей, используя часто при этом плитку известкных производителей разных форматов.  Как правило, панели делаются с выступами и пазами по боковым краям, для стыковки без нарушения рисунка кирпичной кладки «в разбежку». Кроме того, многие фирмы дополняют свой ассортимент и угловыми элементами, что существенно упрощает ведение облицовки.

Термопанель стеновая и угловая, с оформлением под пережженный красный кирпич
Термопанель стеновая и угловая, с оформлением под пережженный красный кирпич

Обычно ответственный производитель термопанелей сопровождает каждую партию (а то и каждую упаковку) своего товара подробной инструкцией по монтажу. Различаясь в мелочах и нюансах, касающихся конструктивных особенностей конкретной модели, все же принципы облицовки стен сохраняются общими. Ниже в таблице будут показаны основные:

ИллюстрацияКраткое описание выполняемой операции
Монтаж панелей обычно предполагает и клей, и обязательное механическое их крепление.

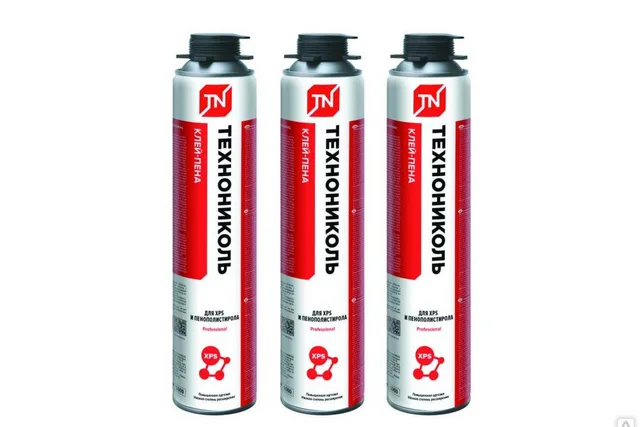

В качестве клея удобнее всего использовать клей-пену в баллонах под монтажный пистолет. Например, отлично подойдет клей-пена ТехноНиколь для монтажа утеплителей. Расход – один баллон примерно на 15 – 20 панелей, в зависимости от их размера.
Некоторые мастера предпочитают обычные клеевые смеси для термоизоляции, о которых уже много говорилось выше.
Для механического крепления на каждой панели имеются закладные элементы – металлические пластины или пластиковые жесткие вставки. Именно через них панель будет крепиться к стене дюбель-гвоздями или саморезами.
Некоторые модели панелей предполагают на открытых участках утеплителя крепление с помощью тарельчатых дюбелей. Все это всегда оговаривается в инструкции к конкретной модели термопанелей.
Начинать монтаж принято от углов – установкой угловых панелей. Причем, часто устанавливают сразу два противоположных угла стены, а затем заполняют пространство между ними.
Проще будет подрезать стеновую панель под уже смонтированный угол, нежели наоборот.
Случается, что на закладных деталях термопанелей отсутствуют отверстия, и их приходится высверливать самому перед монтажом – на это следует обращать внимание.

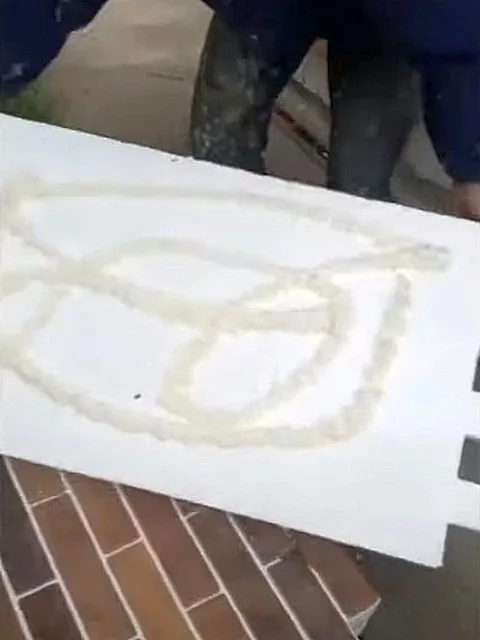

Клей-пену на тыльную сторону термопанелей наносят зигзагами или кругами, неважно.
Близко к краям стараются не располагать – чтобы пена при расширении не выступила на стыках, будет некрасиво.
Очередную панель стыкуют с уже установленной так, чтобы совпали замковые элементы.

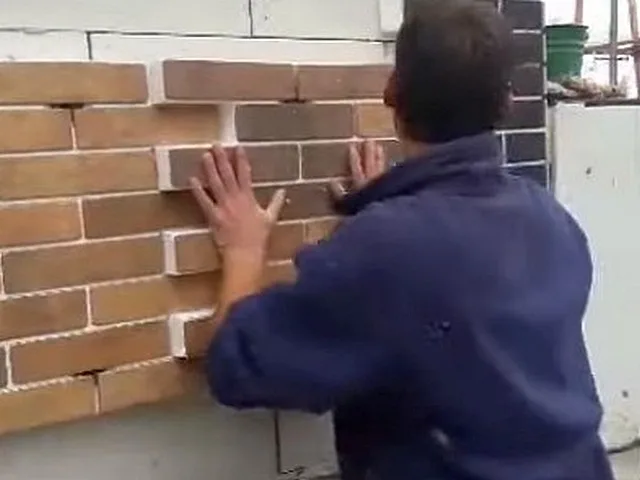

Аккуратно, но с должным усилием панели совмещают…
…до полного совпадения рисунка кладки.
Если есть необходимость – сразу проводят нужную корректировку их положения.

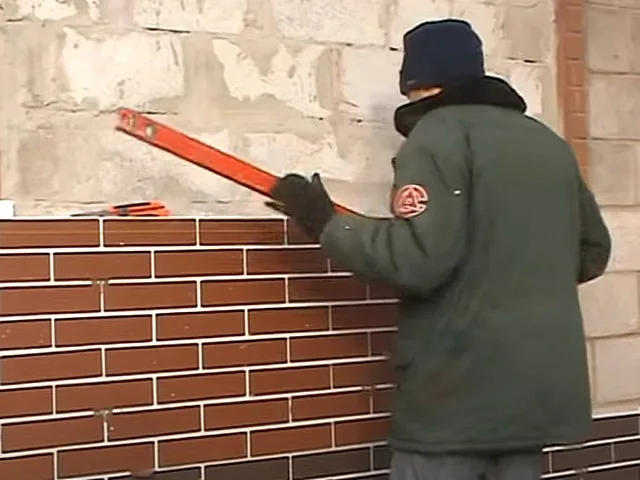

Естественно, после установки плиты и до ее окончательной фиксации проводится контроль положения с помощью строительного уровня.
Если все нормально, то проводится механическая фиксация панели.
В зависимости от модели, прямо через панель в стене перфоратором сверлятся отверстия и под тарельчатые дюбели…
…с последующей их установкой, …
… и под обычные дюбель-гвозди …
…головка которых после вбивания или вкручивания спрячется в межплиточном шве.
В такой же последовательности проводится и дальнейший монтаж очередных панелей.

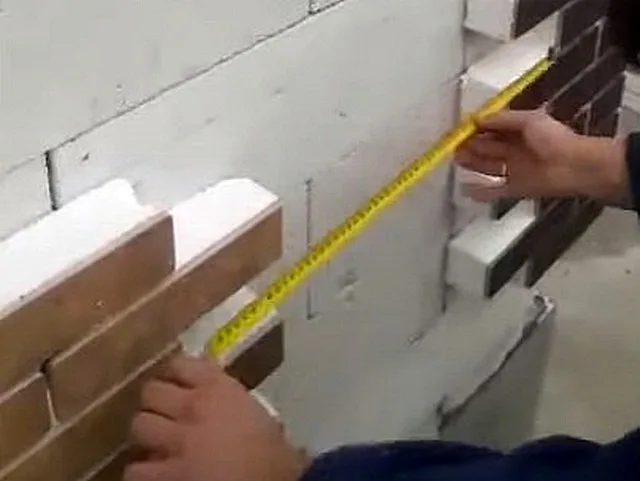

При приближении противоположного угла делаются замеры, фрагмент каких размеров  необходим для заполнения этого участка.

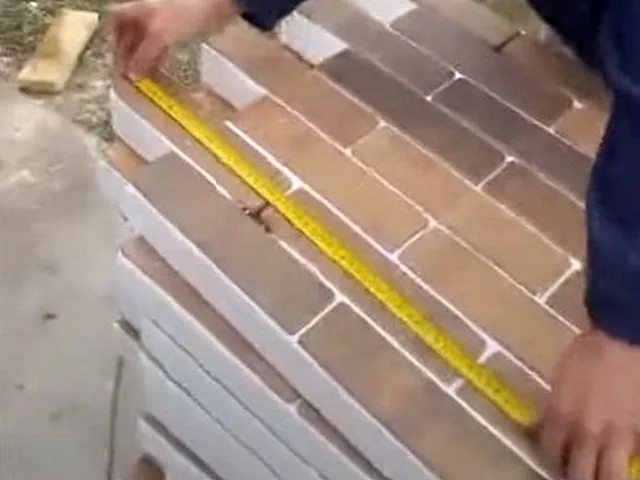

Затем эти замеры переносятся на целую панель…
… и производится ее раскрой.
С резкой термоизоляционной части хорошо справляется ножовка с мелким зубом, для резки плитки используют «болгарку» с диском 125 мм по камню, то есть с алмазным иди корундовым напылением.
Вырезанный фрагмент после примерки промазывают с изнанки клеем…
…а потом аккуратно вставляют на место с последующим механическим креплением.

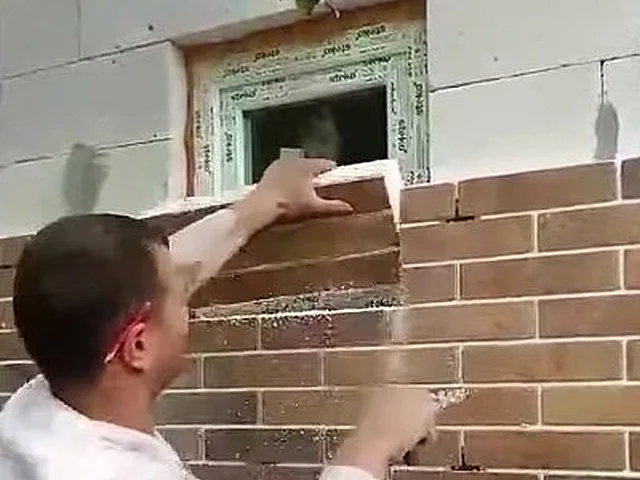

Если по пути попадается оконный или дверной проем, то панель слегка выносят за их границы внутрь проема.
При окошке маленьких размеров - его можно и полностью перекрыть плитой.
И уже после механического крепления панели наносятся необходимые линии разметки – точно по краю проема.
Затем с помощью «болгарки» прорезаются по линиям плитки…
…и с помощью ножа или ножовки – утеплитель.
И фрагмент можно полностью убрать – остаются ровные края проема.
Впоследствии они будут отделаны плиткой, и получатся замечательные оконные или дверные откосы.
После гарантированного застывания клея можно проводить затирку швов. Про это уже раньше говорилось – никаких изменений в технологии здесь нет.

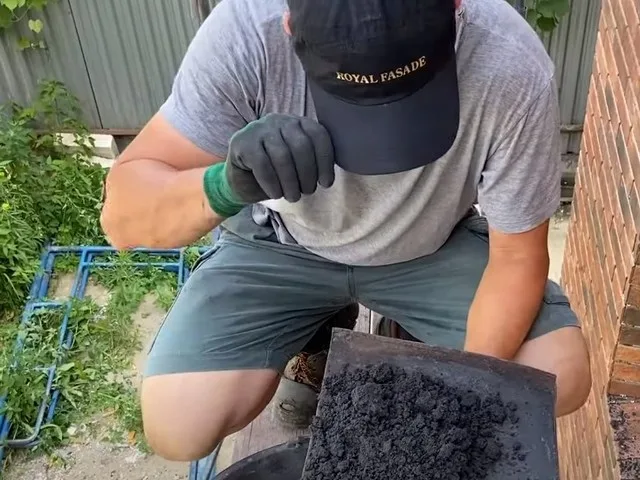

Готовится сама затирка – до состояния «мокрого песка».

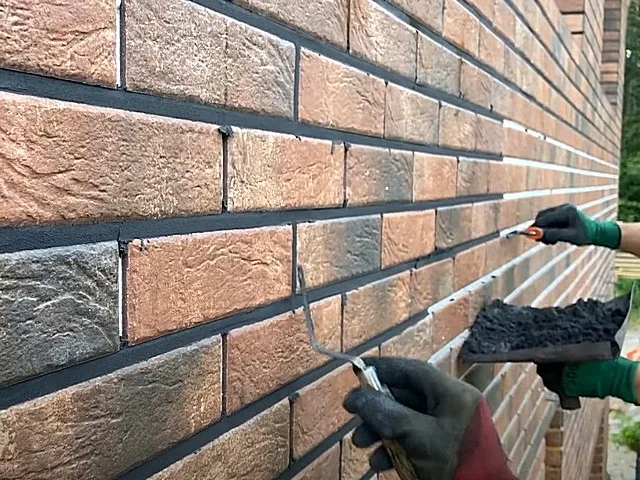

Затирку лучше вести в четыре руки – один, идущий впереди, отвечает за горизонтальные швы, второй – доделывает только вертикальные.
После заделки участка с поверхности плитки счищается случайно попавшая грязь, швы слегка увлажняются пульверизатором.
Это, по сути, последняя операция.

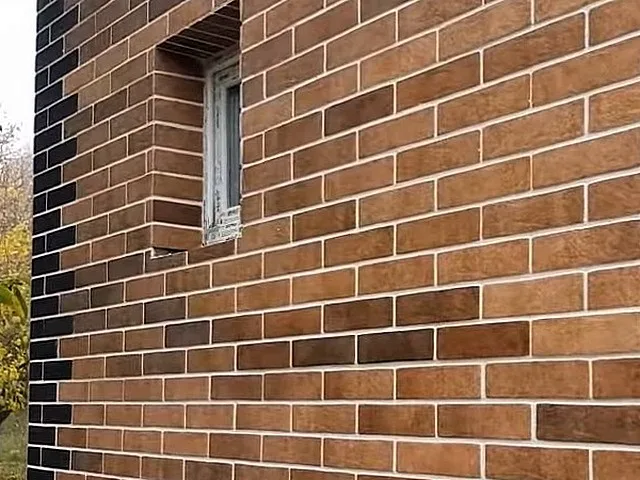

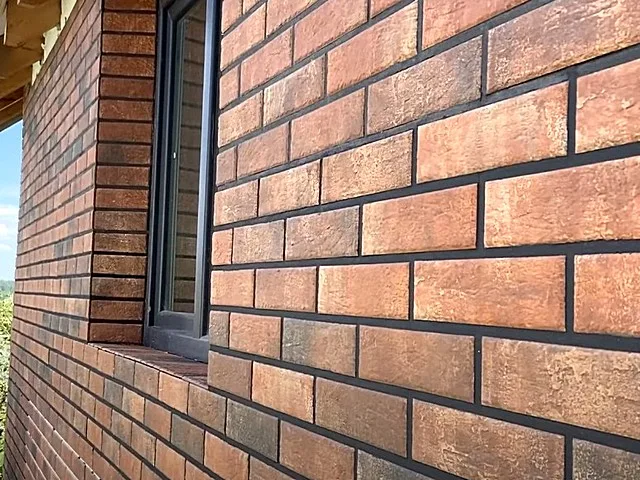

Результат – незнающий человек никогда и не скажет, что это не кирпичная кладка, а всего лишь утеплительные панели с тонким облицовочным слоем клинкерной плитки.

И если все было сделано правильно, с соблюдением требований технологии – стоять такая облицовка будет ну очень долго.

*  *  *  *  *  *  *

Как уже говорилось, термопанели разных производителей могут иметь свои нюансы монтажа. Вот, например, как производитель рекомендует проводить монтаж полиуретановых панелей «Клинкерплюс».

Видео: Особенности монтажа полиуретановых термопанелей компании «Клинкерплюс»

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
0

Добавить комментарий
