Утепление фундамента пеноплексом: разбираемся с толщиной утеплителя в разных регионах

Основа любого дома – это надежный фундамент. От его состояния напрямую зависит целостность, сохранность, долговечность здания, а в определенной степени – даже микроклимат внутри помещений. Именно поэтому для возведения фундамента необходимо применять самые надежные и качественные конструкции и материалы. Однако мало просто выстроить эту часть дома – она нуждается в особой защите от внешних воздействий.

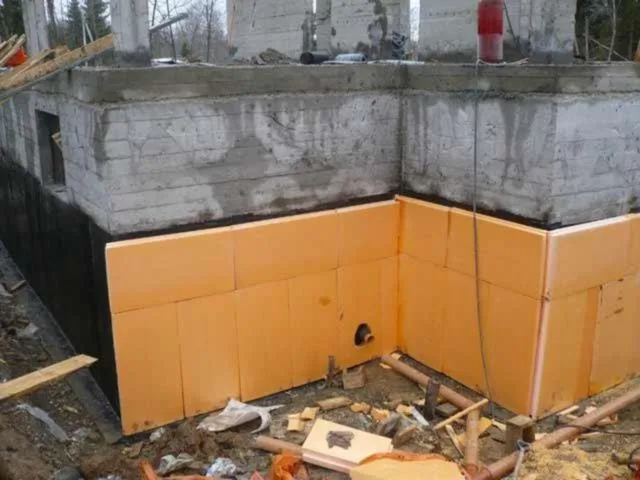

Утепление фундамента пеноплексом
Утепление фундамента пеноплексом

В одной из публикаций нашего портала подробно изложены вопросы гидроизоляции фундамента. Обычно в комплексе с этими мерами при правильном подходе сразу предусматривается и его утепление. Для этого могут применяться различные строительные технологии, но наиболее распространенным, простым, доступным для самостоятельного проведения является утепление фундамента пеноплексом.

В настоящей статье будут рассмотрены причины необходимости термоизоляции фундамента, свойства утеплительного материала – пеноплекса, изложены последовательность процесса проведения подобных работ и применяемые технологические приемы.

Для чего утепляют фундамент?

Казалось бы – для чего утеплять фундамент? Может показаться, что достаточно его изолировать от проникновения влаги, и этим полностью обеспечится его сохранность. Все жилые помещения находятся выше, никак напрямую не взаимодействуют с цокольной частью и имеют собственную термоизоляцию. Это мнение достаточно широко распространено, и поэтому многие домовладельцы попросту сбрасывают со счетов необходимость подобных работ, даже не закладывая их в план строительных работ. Между тем, утепление фундамента необходимо сразу по нескольким причинам:

  • Массивная конструкция фундамента и цоколя становится «магистральным путем» проникновения холода. Значительная часть тепло потерь дома всегда связана с плохо изолированным полом первого этажа. Но даже при, казалось бы, надежной термоизоляции  мост холода действует от фундаментного основания через стены. Это приводит и к существенным потерям в плане расходов на энергоносители, и в некомфортной обстановке в помещениях. А правильно проведенное утепление дает до 30% общей экономии тепла.
  • Подошва фундамента расположена, как правило, ниже уровня промерзания почвы, и ее температура достаточно постоянна в связи с постоянным воздействием геотермального тепла. Верхняя же часть подвержена значительным температурным перепадам. Такая неравномерность вызывает внутренние напряжения железобетонной конструкции, связанные с разницей линейного расширения материала, что ведёт к быстрому ее «старению». Для того чтобы весь массив фундамента имел примерно одинаковый прогрев, независимо от времени года, потребуется надежная термоизоляция.
  • Слой утеплителя на фундаментных стенках смещает точку росы наружу, и бетонные конструкции не будут отсыревать от образования конденсата, вызванного разницей внешних и внутренних температур.
  • Хотя любая железобетонная конструкция имеет определённый запас морозоустойчивости, выражающейся в числе циклов полного промерзания и оттаивания, лучше этот «внутренний резерв» не расходовать понапрасну, минимизировав или полностью устранив воздействия отрицательных температур.
  • Целесообразно вместе с утеплением стен фундамента проводить еще и термоизоляцию прилегающих слоёв грунтовой засыпки, разместив для этого горизонтальный термоизолирующий пояс на уровне подошвы (при мелкозаглубленных фундаментах) или под бетонной отмосткой. Этим можно достичь снижения риска пучения грунтов при промерзании, которое опасно появлением деформаций и нарушением целостности фундаментной основы.
  • Слой утеплителя становится еще одной достаточно надежной преградой на пути почвенной влаги. Кроме того, он хорошо закрывает уязвимый к механическим воздействиям слой нанесенной гидроизоляции.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Утепление фундамента должно проводиться по наружной его стене. Термоизоляционный материал, размещенный внутри подвального (цокольного) помещения, лишь незначительно улучшит там микроклимат, но никак не решит главных проблем.

Пеноплекс – оптимальный материал для утепления фундамента

Из всех существующих термоизоляционных материалов именно пеноплекс, наверное, является наиболее оптимальным для утепления фундамента и цоколя. Применяются, конечно, и другие технологии, например, напыление пенополиуретана, но все же для самостоятельного проведения подобных работ лучше пеноплекса и по физическим и эксплуатационным качествам, и по цене пока еще найти сложно.

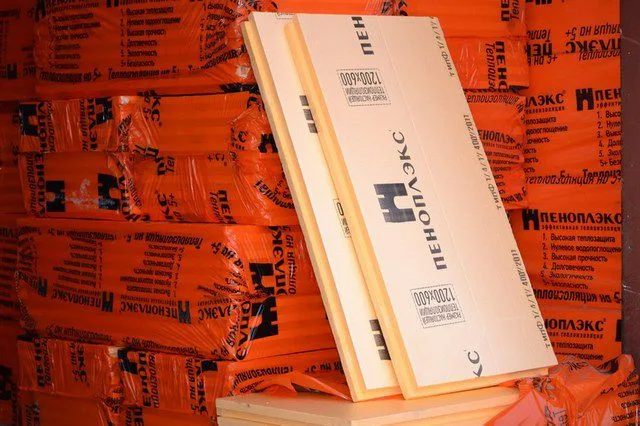

Пеноплекс - пожалуй, лучший современный материал для утепления фундамента
Пеноплекс — пожалуй, лучший современный материал для утепления фундамента

Пеноплекс представляет собой плиты экструдированного пенополистирола. Технология экструзии, то есть расплавление смеси из гранул полистирола со вспениванием ее специальными агентами и последующим продавливанием через формовочное сопло (экструзионную головку), позволяет получать материал высокой плотности с сохранением отличных термоизоляционных качеств.

  • Плотность пеноплекса варьируется, в зависимости от марки, от 30 до 45 кг/м³. Это позволяет материалы выдерживать значительные механические нагрузки. Так, предел усилия на сжатие при объемной деформации до 10%, даже у самого «легкого» пеноплекса – не менее 20 т/м², а у наиболее плотного достигает и 50 т/м². Этих показателей вполне достаточно не только для утепления стен фундамента, но и для закладки термоизолятора под его подошвы или монтажа его в качестве основы для заливки плитного фундамента.

Видео: тестирование экструдированного пенополистирола на прочность

  • У пеноплекса за счет его насыщенности воздухом – отличные показатели термического сопротивления. Так, коэффициент теплопроводности всего 0,030 Вт/м×Сº — один из самых низких среди всех современных термоизоляционных материалов.
  • Вместе с тем, закрытая ячеистая структура материала хорошо противостоит проникновению влаги. Водопоглощение в первые сутки не превышает 0,2% от общего объема, в течение месяца – не более 0,4 0,5%, и в дальнейшем эта величина не меняется в течение всего срока эксплуатации.
  • Диапазон температур, при которых пеноплекс не изменяет своих физических качеств – от —50 до + 75 ºС.
  • Материал абсолютно безвреден с экологической точки зрения, с течением времени не разлагается, не выделяет вредных веществ, а срок его службы оценивается не менее, чем в 30 40 лет.

Пеноплекс выпускается в виде прямоугольных плит, обычно оранжевого цвета, размером 600 × 1200 мм, толщиной от 20 до 60 мм (с шагом 10 мм), 80 или 100 мм. Плиты имеют замковую пазо-гребневую часть, благодаря чему монтаж предельно упрощается и минимизируются «мостики холода» на стыках панелей.

Выпускается несколько видов пеноплекса, которые подразделяются на классы, от «Пеноплекс 31С» до «Пеноплекс 75». Основное отличие – уровень плотности материала, который достаточно наглядно выражен цифровым показателем. В состав «Пеноплекса 31» и «35» , кроме того, дополнительно внесены антипирены, существенно повышающие их огнестойкость. Впрочем, для наружного утепления фундамента этот показатель не является определяющим. Для подобных работ обычно приобретают материал класса «35С», «45С», а для установки под подошву или под плитный фундамент — «45».

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Схемы и расчет параметров утепления фундамента

Итак, чтобы достичь эффективности термоизоляции фундамента и толщи прилегающего к нему грунта, система утепления должна включать два участка:

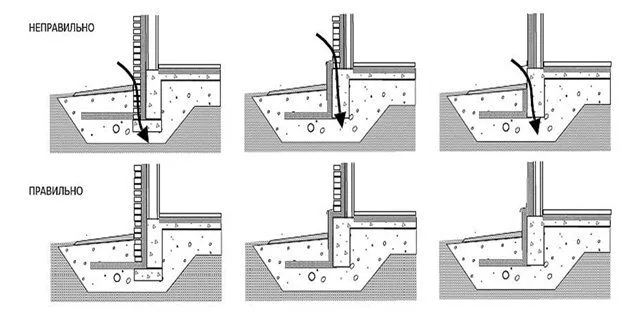

Примерные схемы расположения утеплителя и возможные ошибки
Примерные схемы расположения утеплителя и возможные ошибки
  • Вертикальный – слой утеплителя устанавливается непосредственно на стены фундамента снаружи, от самой подошвы и до верхнего обреза цоколя. Этим решается проблема ликвидации «мостов холода» через стены и цокольную часть здания.
  • Горизонтальный – выкладывается сплошным слоем по периметру здания и предотвращает промерзание грунта вокруг стен фундамента, тем самым полностью устраняя или в максимальной степени снижая процессы пучения. В зависимости от глубины промерзания в конкретной местности, от типа фундамента и его заглубления этот слой может располагаться на уровне подошвы, или же выше, на глубине выше точки промерзания. На практике очень часто горизонтальный слой утеплителя располагают непосредственно под бетонной отмосткой.

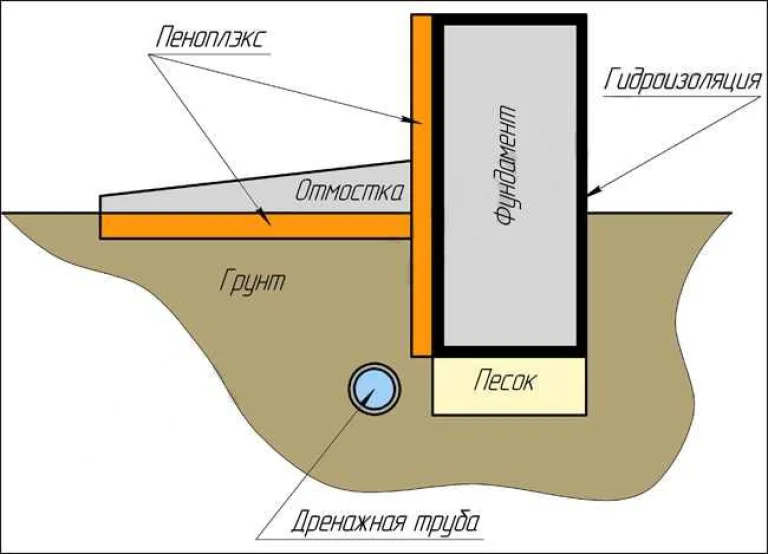

Схема термоизоляции фундамента с утепленной отмосткой
Схема термоизоляции фундамента с утепленной отмосткой

При этом специалисты рекомендуют обязательно предусматривать утолщение горизонтального пояса утеплителя по углам здания, на определённое расстояние вдоль стен – об этом будет сказано чуть ниже.

Какова должна быть толщина пеноплекса, чтобы утепление было эффективным и в полном пере оправдывало свое предназначение? Существуют специальные методики подсчета, которыми пользуются специалисты. В некотором упрощении можно произвести подобный расчёт и самостоятельно.

Толщину пеноплекса для вертикального участка можно определить исходя из следующей формулы:

R = h1/λ1 + h2/λ2

R – это величина сопротивления теплопередаче, константа, установленная для конкретных регионов с учетом их климатических особенностей;

h1 – толщина стенок фундамента;

λ1 – коэффициент теплопроводности материала, из которого сделан фундамент;

h2 и λ2 – соответственно, требуемая толщина слоя пеноплекса и его коэффициент теплопроводности.

Значение R несложно уточнить в любой местной строительной организации – она установлена СНиП 2302-2003. Для примера, в таблице ниже показана эта минимальная величина для некоторых регионов России:

Город (регион)R - необходимое сопротивление теплопередаче м2×°К/Вт
Москва3.28
Краснодар2.44
Сочи1.79
Ростов-на-Дону2.75
Санкт-Петербург3.23
Красноярск4.84
Воронеж3.12
Якутск5.28
Иркутск4.05
Волгоград2.91
Астрахань2.76
Екатеринбург3.65
Нижний Новгород3.36
Владивосток3.25
Магадан4.33
Челябинск3.64
Тверь3.31
Новосибирск3.93
Самара3.33
Пермь3.64
Уфа3.48
Казань3.45
Омск3.82

Для примера, можно подсчитать какой толщины должен быть вертикальный слой пеноплекса на бетонном фундаменте толщиной 500 мм в Московской области:

R = 3,28

h1 = 0,5 м

λ1 для бетона —  Вт/м×°К

λ2 для пеноплекса – 0,032 Вт/м×°К

3,28 = 0,5 / 1,69 + h2/0,032

Несложные арифметические вычисления дают 0,0955 м. Округлять следует, конечно, в большую сторону, и в итоге получаем слой пеноплекса 100 мм.

Калькулятор для расчета толщины утепления фундамента

Чтобы облегчить читателям сайта работу, представляем специальный встроенный калькулятор, позволяющий быстро и точно рассчитать толщину термоизоляции для разных материалов и размеров фундамента, и для различных типов уместных в данном случае утеплителей.

Перейти к расчётам


Укажите запрашиваемые данные и нажмите кнопку "Рассчитать толщину утеплителя"
Введите табличное значение величины сопротивления теплопередаче для Вашего региона (десятичная дробь - через точку)
Укажите материал фундамента
Выберите тип утеплителя
Укажите толщину ленты фундамента

Можно воспользоваться и другой методикой расчета. Она, в определенном смысле, даже удобнее, так как покажет не только толщину вертикального утепления, но и параметры горизонтального пояса пеноплекса – его толщину и необходимое усиление по углам здания.

Существует такое понятие, как «индекс мороза» (ИМ). Эта приведенный показатель выражает количество дней с отрицательной температурой воздуха и величину этих температур, характерных для конкретного региона. Выражается он в градусо-часах. На схеме линиями-изотермами показано распределение ИМ в европейской части России.

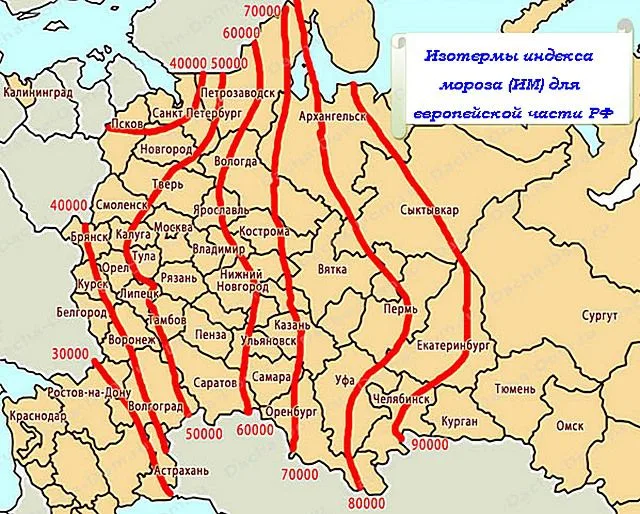

Схема примерного распределения индекса мороза (ИМ) на территории европейской части России
Схема примерного распределения индекса мороза (ИМ) на территории европейской части России

Выяснив ИМ для своей местности, несложно спроектировать вертикальное и горизонтальное утепление фундамента, основываясь на данных таблицы:

ИМтолщина слоя вертикального утепления (мм)ширина пояса горизонтального утепления (м)толщина пояса горизонтального утепления (мм)длина утолщённых участков от углов здания (м)толщина утолщенного участка (мм)
до 3500084----
35000910.3181.225
40000980.6321.244
500001120.9491.569
600001261.263295
700001401.5812.5121
800001541.81023152
900001681.81333.5200

Полученные из таблицы значения округляются в большую сторону. Затем их необходимо привести к существующим стандартным толщинам пеноплекса. При утеплении вертикальной части рекомендуют предусмотреть два слоя плит – так надёжно перекроются все стыки и не останется «мостиков холода». Таким образом, если, к примеру, при «индексе мороза» 50000 градусо-часов требуется толщина пеноплекса 112 мм, то целесообразно будет применить два слоя утеплителя по 60 мм.

Зная высоту фундамента и его цокольной части, определив параметры утепления, несложно будет рассчитать и потребное количество материала, исходя их того, что площадь одной панели равна 0,72 м².

Видео: советы по утеплению фундамента пеноплексом

Как производится утепление фундамента пеноплексом

Вертикальное утепление стен фундамента

Ниже в таблице будет показана примерная последовательность работ по вертикальной термоизоляции подземной части фундамента. Понятно, что эта работа вплотную связана с гидроизоляцией бетонной основы, так что и эта тема будет вскользь затронута – как один из этапов процесса утепления.

ИллюстрацияКраткое описание выполняемой операции

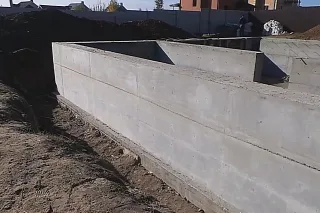

веу1Для качественного утепления фундамента во всей высоте, вплоть до его подошвы, посте застывания и полного набора прочности производится распалубка, грунт убирается на всю глубину, по всему периметру здания – так, чтобы была свобода передвижения работникам.

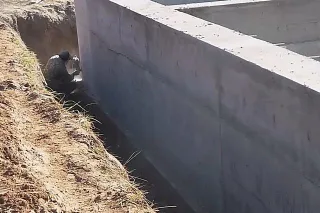

веу2Чтобы обеспечить высокую адгезию бетона со слоем гидроизоляции, хорошее прилегание рулонных материалов и блоков утеплителя, его поверхность следует тщательно очистить от грязи, пыли, прилипшего мусора, мелких неровностей (наплывов), образовавшихся при заливке ленты и выявленных после распалубки.

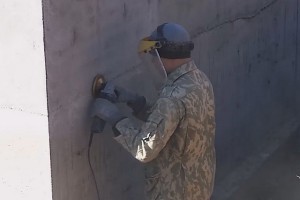

веу3Такую зачистку проводят с использованием шлифовальной машинки-«болгарки», оснащенной специальным шлифовальным кругом для бетона.
Операция – весьма пыльная и трудоемкая, поэтому часто многие ею пренебрегают. Однако, чтобы обеспечить действительно высокий уровень гидроизоляции и утепления, пропускать этот этап не рекомендуется.

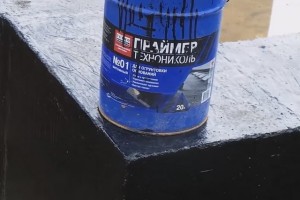

веу4На очищенную поверхность наносится праймер – специальная битумная гидроизоляционная мастика.
В продаже представлено немало их марок – российские строители часто выбирают продукцию отечественной компании «Технониколь», в частности, как показано на иллюстрации, «Праймер №01», отлично подходящий для предварительной грунтовки бетонных оснований.

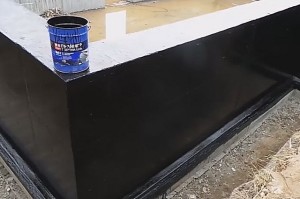

веу5Праймер наносится на поверхность густым слоем, так, чтобы им были полностью закрыты все остающиеся неровности бетона.
Особое внимание – мелким углублениям, которые нередко остаются «сухими».
Наносить праймер можно на обширных площадях с помощью валика со средним ворсом, но по углам, в области переходных галтелей и на других сложных участках обязательно применяют кисть.
Поверхность фундамента покрывается снаружи праймером полностью, от подошвы до верхнего края, и плюс к этому сразу же грунтуется и горизонтальная поверхность ленты, от которой пойдет возведение цоколя или стены здания.

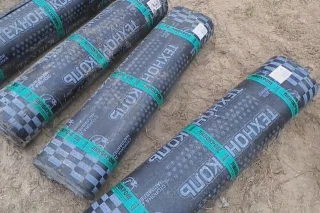

веу6Далее, начинается этап основной гидроизоляции поверхности фундамента.
В рассматриваемом примере мастера используют наплавляемый рулонный материал «Технониколь Линокром ОМ».
Для работы потребуется газовая горелка и баллон с пропаном.

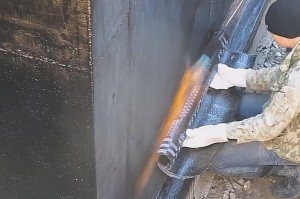

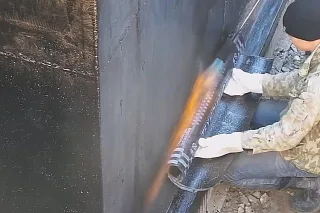

веу7Наплавление рулонной гидроизоляции проводят вдвоем. Один работник разогревает газовой горелкой участок рубероида – до проплавления защитной пленки. Второй – раскатывает рулон и прижимает разогретый участок к поверхности стены.
Важно – рулон должен быть правильно сориентирован – на его поверхности есть обозначения, указывающие сторону, подлежащую расплавлению (в «штатной» намотке рулона она расположена сверху).
Работы начинают вести от подошвы фундамента. Закрывают слоем гидроизоляции внешнюю сторону подошвы, переходные галтели, и заходят на вертикальную стенку ленты.

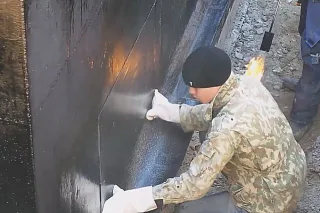

веу8После проплавления внешнего слоя рулон раскатывается вверх, и рубероид отлично приклеивается с прогрунтованной поверхности.

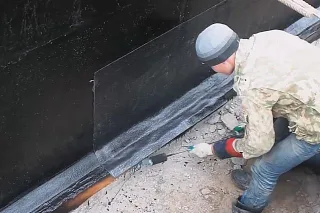

веу9После приклеивания всего отмеренного куска рубероида доверху, необходимо вернуться вниз – там осталась непроклеенной «стартовая» полоса.
Она также аккуратно снизу проплавляется пламенем горелки, затем прижимается и окончательно фиксируется на поверхности стены.

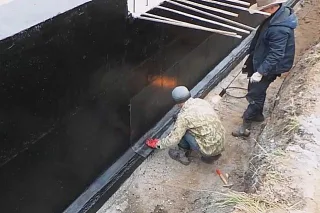

веу10Работу обычно проводят «поярусно», то есть вначале полностью проклеивают нижнюю часть фундаментной ленты с подошвой, по всему периметру.
Этим создается своеобразный «пояс усиления» в этой сложной по конфигурации области фундамента.
Соседние полосы рубероида должны заходить друг на друга как минимум на 100 мм.

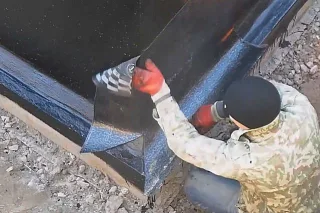

веу11Особое внимание – внешним и внутренним углам фундамента.
Полоса материала должна находить на соседствующую стенку как минимум на 150 мм.
При необходимости делаются соответствующие надрезы.

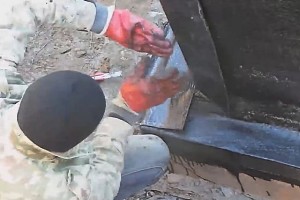

веу12Затем весь этот «узел» закроется очередным листом, накаливаемым на соседней стене.
По такому же принципу поступают и на внутренних углах.

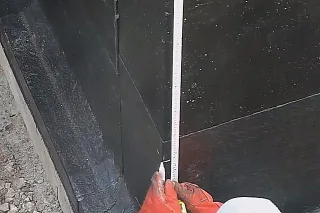

веу13После того как нижний пояс гидроизоляции смонтирован по всему периметру, переходя выше – на вертикальную часть фундаментной ленты.
Из рулонов нарезаются полосы с таким расчетом, чтобы они снизу перехлестнулись с уже наклеенными фрагментами на 100 мм…

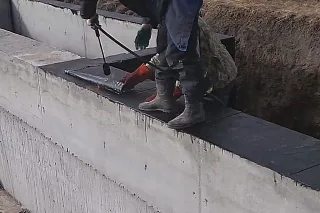

веу14…а в верхней части – полностью перекрывали горизонтальную поверхность ленты фундамента.

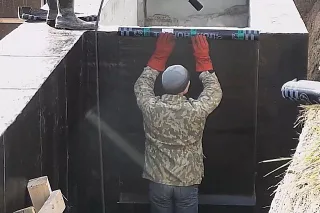

веу15Работа ведется в том же порядке.
Отмеренный и отрезанный рулон материала вначале, постепенно раскатывая, наплавляют снизу вверх на вертикальной поверхности ленты.

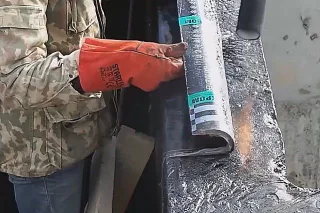

веу16Затем проклеивается горизонтальная поверхность фундамента.

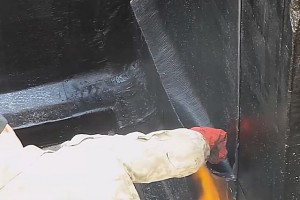

веу17И, как и раньше, завершает монтаж отрезанного рулона рубероида – наплавление нижней полоски, от которой начиналась работа.
Так продолжают, пока весь фундамент не будет покрыт первичным слоем гидроизоляции.

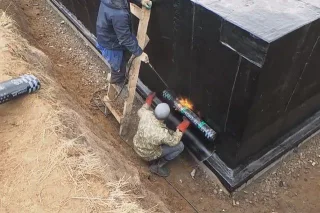

веу18Для надежности рекомендуется закрыть это первый слой наплавляемой гидроизоляции вторым, сплошным, от подошвы до верхнего края фундаментной ленты.

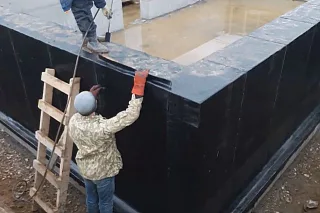

2017-01-12_115821Второй слой полностью скроет собой «пояс усиления», и такой гидроизоляции уже будет абсолютно не страшен никакой напор грунтовых, дождевых или паводковых вод.
Процесс гидроизоляции показан недостаточно подробно потому, что на нашем портале этому вопросу посвящена отдельная публикация – «Гидроизоляция фундамента своими руками», в которой рассмотрены различные способы, в том числе и с применением самоклеющихся рулонных материалов.

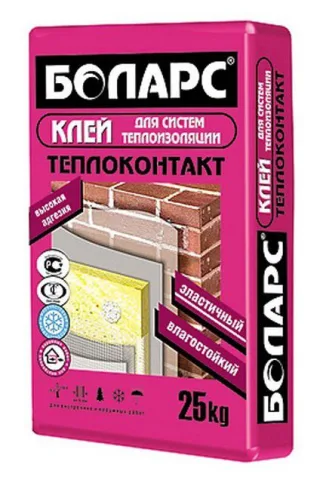

веу19После полной готовности гидроизоляции можно переходить к монтажу утеплительных панелей «Пеноплэкса». Для этого применяется один из нескольких способов.
Во-первых, блоки утеплителя часто монтируют на специальный клей, предназначенный именно для термоизоляционных работ. Он может реализовываться в виде сухой строительной смеси, и тогда потребуется его разведение замешивание до необходимой консистенции в соответствии с прилагаемой инструкцией.
Пример такого клея показан на иллюстрации.

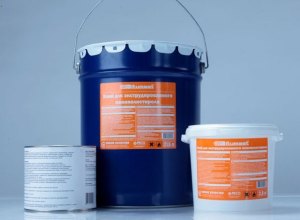

веу20Может клеевой состав продаваться и в готовой к применению форме, в пастообразном состоянии.
Он поступает в продажу, расфасованным в банки или ведра.

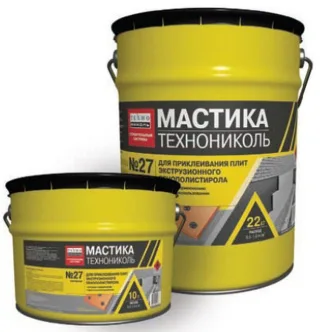

веу21Для монтажа пеноплэкса можно воспользоваться и битумной мастикой, такой же, которая применялась для гидроизоляции стен фундамента. Единственное условие – мастика должна быть на водорастворимой основе, так как органические растворители (ацетон, бензол, спирты и другие подобные соединения) деструктивно влияют на экструдированный пенополистирол.
Впрочем, выпускается специальная битумная мастика, предназначенная именно для монтажа пенополистирольных утеплительных плит – это будет оптимальным решением.

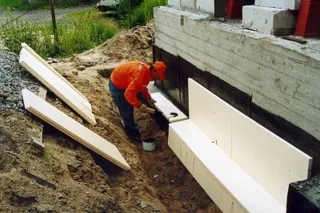

веу22Наклеивать плиты пеноплэкса начинают снизу.
Если фундамент имеет сложную форму, например, выраженную ступенчатую подошву, то слой утеплителя, устанавливаемый на него, должен в точности ее повторять.
При этом следует стремиться оставлять минимальные щели на внутренних и внешних углах, тщательно подгоняя вырезанные куски пеноплэкса.
веу23Клей наносят на панели точечно (горками), но с таким расчётом, чтобы после прижатия их к поверхности площадь контакта составляла не менее 40% от общей площади.
Если поверхность стены после проведения гидроизоляции отличается высокой ровностью, то можно для нанесения клеевого состава использовать зубчатый шпатель с высотой гребня 12 – 15 мм.
В любом случае, как бы ни наносился клей, необходимо это делать с таким расчётом, чтобы он при прижатии плиты к поверхности не выступил на швах и не мешал стыкованию очередных плит утеплителя.

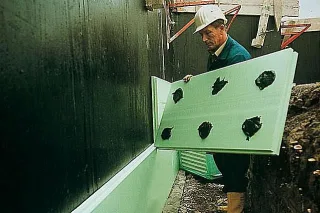

веу25При монтаже пеноплэкса обязательно совмещают пазо-гребневое соединение, добиваясь максимально плотной подгонки панелей друг к другу.

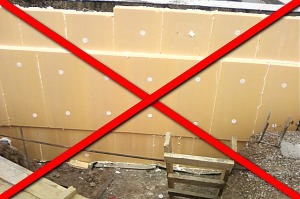

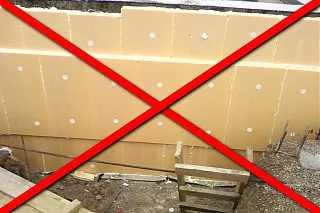

веу26Вся подземная часть утеплителя монтируется исключительно на клеевой состав.
Категорически недопустимо использование любых анкерных креплений по типу «грибков».
«Гуляющие» по сети фотографии или видеосюжеты с подобным способом крепления пеноплэкса на подземной части фундамента говорят лишь о том, что публикующие это «мастера» недостаточно хорошо разбираются в этой технологии.
Во-первых, сверление отверстий под «грибки» обаятельно нарушит герметичность созданного слоя гидроизоляции, и вся проделанная в этом плане работа пойдет насмарку.
А во-вторых, в дополнительном механическом креплении и нет никакой нужды – грунтовая засыпка будет надежно фиксировать пеноплэкс на вертикальной поверхности фундаментной ленты.

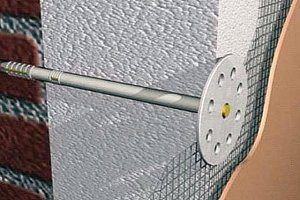

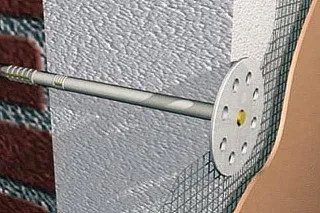

веу27Участок же, расположенный в цокольной части, ВЫШЕ УРОВНЯ ЗЕМЛИ, дополнительно фиксируется к поверхности с помощью пластиковых дюбелей – «грибков».
Прямо через утеплительную панель просверливается отверстие требуемого диаметра, с заглублением в слой бетона (кирпича) на 35 – 50 мм, вставляется «грибок» до упора, после чего забивается (вкручивается – в зависимости от модели) фиксирующий сердечник.
Впоследствии шляпка «грибка» будет скрыта отделкой цоколя.

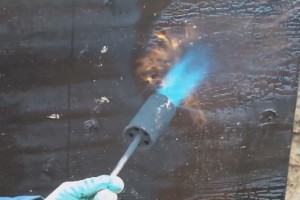

веу28Если для гидроизоляции стен фундамента применялась технология наплавления рулонного материала, то практикуют и еще один способ последующего крепления термоизоляционных плит.
С помощью газовой горелки проводят поверхностное расплавление наклеенного рубероида, безусловно, очень аккуратно, чтобы не допустить сквозного прожига.

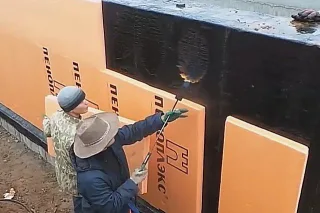

веу29Для целой панели пеноплэкса достаточно двух-трех таких расплавленных «пятен».

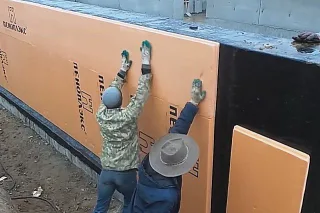

веу30После прижатия панели её удерживают в течение 10÷15 секунд – битумное заполнение застывает, и утеплитель достаточно надежно фиксируется на стене.

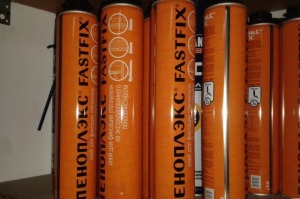

веу31После того как вся поверхность покрыта пеноплэксом, необходимо тщательно заделать швы между панелями.
В случае больших щелей их можно закрыть обрезками материала, при небольших имеет смысл использовать монтажную пену.
Однако, если применяется пена, то необходимо будет после ее застывания и срезания излишком промазать швы битумной мастикой, чтобы исключить попадание на нее влаги – от этого полиуретановая пена может начать со временем разлагаться.
Для пеноплэкса лучше всего применять фирменную клей-пену, которая, кстати, хорошо подойдет и для наклеивания утеплительных плит на поверхность фундамента.

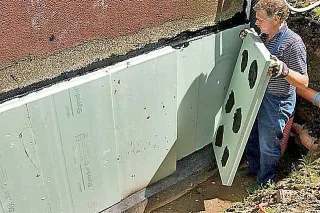

веу32Если принято решение размещать панели термоизоляции в два слоя, то укладку второго проводят со смещением, так, чтобы не совпадали ни вертикальные, ни горизонтальные швы.
Так будет практически сведена к нулю вероятность образования «мостиков холода».

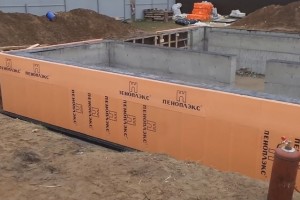

веу33Смонтированный утеплитель после уплотнения швов рекомендовано защитить от прямого химического воздействия грунта.
Здесь можно поступить по-разному:

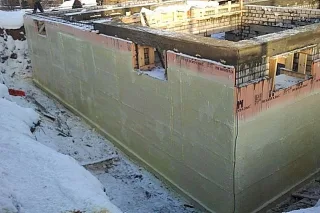

веу34Первый вариант – проложить на поверхности утеплителя армирующую сетку-серпянку и нанести тонкий оштукатуривающий слой, используя в качестве раствора тот же клеевой состав или специальную смесь для обмазочных гидроизоляционных работ.

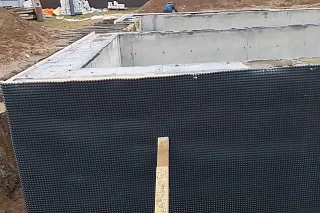

веу35Второй вариант – закрыть пеноплэкс слоем недорогого рубероида или пергамина, уложенного на битумную мастику с перехлестом соседних листов в 100 мм. Это, помимо защиты, создаст еще один гидроизоляционный барьер.
Но самый лучший вариант – это использование специальной профилированной мембраны типа «PLANTER – standard».
Это современное покрытие становится непроходимой преградой для влаги, а рельефные выступы будут служить своеобразными «демпферными подушечками», предотвращающими повреждение утеплительного слоя при обратной засыпке фундамента грунтом.

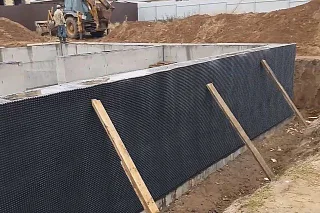

веу36Гидроизоляция и утепление подземной части фундамента выполнены.
Всё готово к началу обратной засыпки.

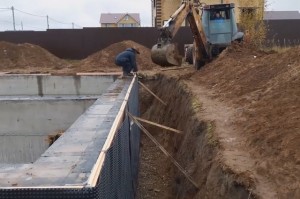

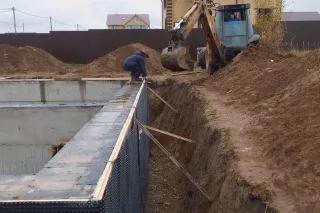

веу37При больших объёмах работ целесообразно привлечь специальную технику.
Обратите внимание – для дополнительной страховки мастера установили временные деревянные подпорки. По мере засыпки фундамента грунтом их несложно удалять, а после заполнения котлована, термо- и гидроизоляции фундамента уже ничто не сможет повредить.
Следует учесть, что при обратной засыпке грунта рекомендуется у стен разместить слой песка (песчано-гравийной смеси) – это поможет снизить нагрузку на стенки фундамента.
Иногда в этих целях применяют и керамзит, что придаст утеплению еще большую эффективность.

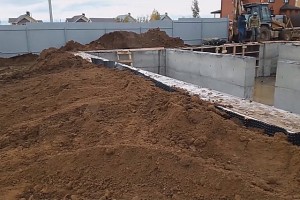

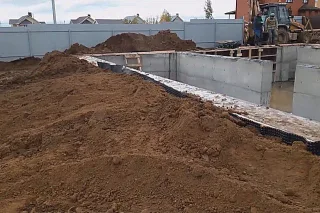

веу38Обратная засыпка выполнена – ее потом необходимо будет лишь привести в порядок вручную.
Это будет делаться на стадии создания утепленных отмостков.

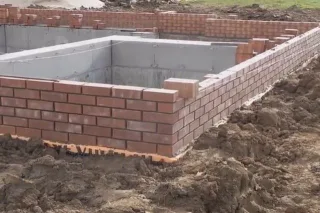

веу39А сама лента фундамента стала основанием для дальнейших работ – выкладывания цоколя из клинкерного кирпича.

Видео: последовательность гидроизоляционных и утеплительных работ на фундаменте

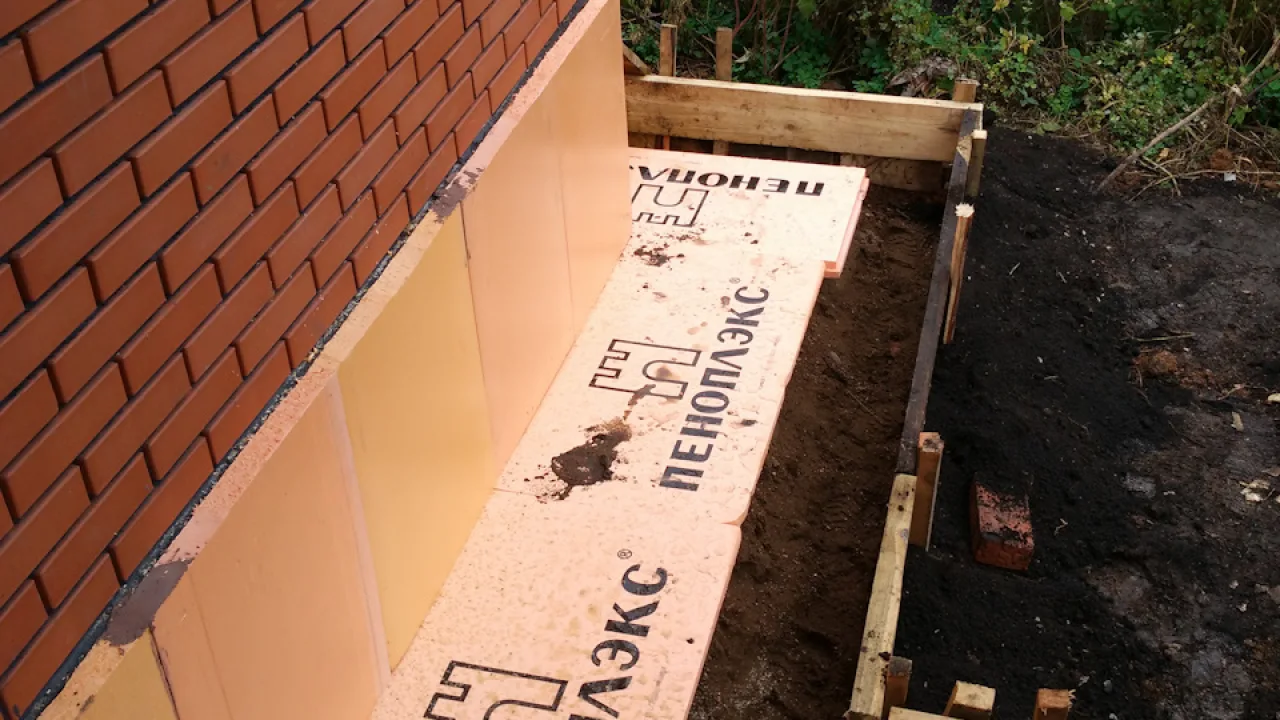

Горизонтальный пояс утепления грунта вокруг фундамента

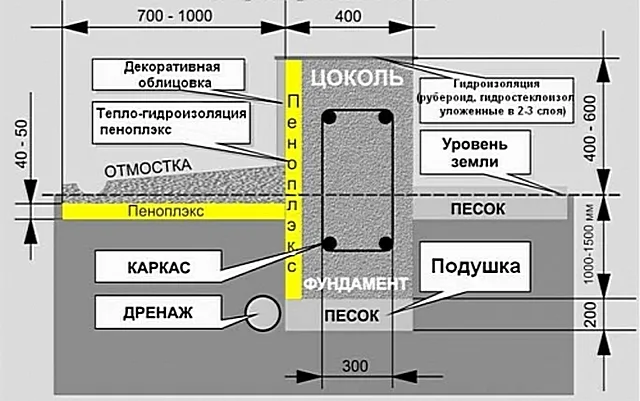

Примерная схема утепленной отмостки
Примерная схема утепленной отмостки
  • При засыпке грунта последовательно проводят его трамбовку. Когда до уровня поверхности остается порядка 300 мм, грунт максимально уплотняют и устанавливают деревянную опалубку с таким расчетом, чтобы она поднималась над поверхностью земли на 100 150 мм. Ширина пояса утепления указана в таблице выше. Как правило, даже если ее табличное значение менее метра, все равно рекомендуется минимально выдерживать 0,7 1 метр.
  • Укладывается песчаная подушка, толщиной не менее 100 мм, тщательно трамбуется. Затем простилается слой рулонного гидроизолятора – рубероида, с проклейкой нахлестов между листами битумной мастикой.

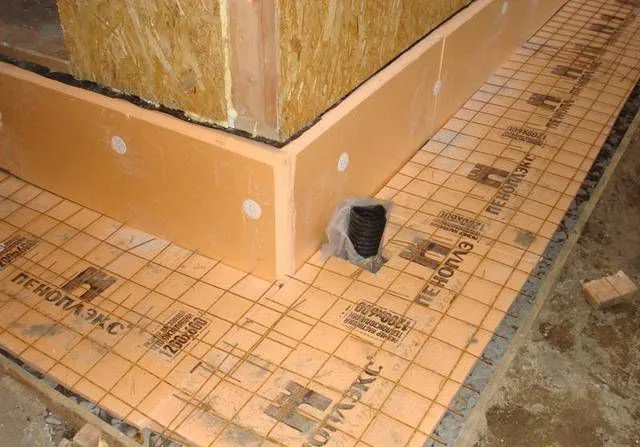

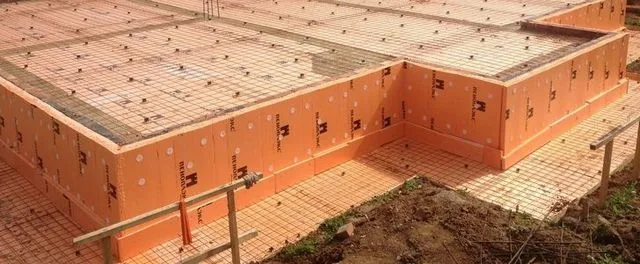

Панели горизонтального пояса утеплителя должны максимально прилегать к вертикальным
Панели горизонтального пояса утеплителя должны максимально прилегать к вертикальным
  • Поверх рубероида укладываются плиты пеноплекса. Следует добиться максимального их прилегания к вертикальным панелям, чтобы не оставлять пути холоду. Стыки между плитами шпатлюются клеевым составом или монтажной пеной.
  • Сверху плиты пеноплекса закрываются плотной полиэтиленовой плёнкой, оставляя небольшой нахлест на цокольную часть. Для усиления конструкции отмостки можно поверх пленки уложить армирующую металлическую сетку или несколько параллельных прутков арматуры.
Армирование отмостки перед заливкой бетона
Армирование отмостки перед заливкой бетона
  • Выполняется заливка отмостки. В опалубку заливается бетон стандартного состава – 3 части песка к 1 – цемента. Раствор должен быть достаточно густой, чтобы выполнить уклон от стен здания к краю отмостки.

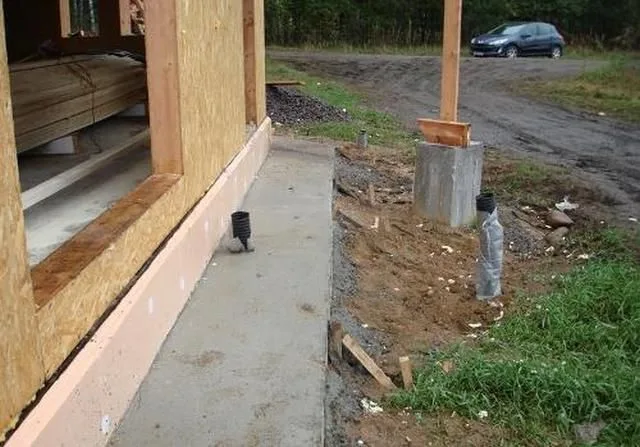

Готовую отмостку впоследствии можно будет облицевать плиткой
Готовую отмостку впоследствии можно будет облицевать плиткой
  • После первичного схватывания залитого бетона можно выполнить его упрочнение по технологии железнения. Другой, более оптимальный вариант – предусмотреть облицовку отмостки тротуарной плиткой.

Видео: грамотно исполненная утепленная отмостка

Утепленная цокольная часть также подлежит обязательной отделке штукатуркой или облицовке плиткой, искусственным камнем или специальными панелями. Подробнее о технологиях облицовки цоколя можно узнать в соответствующей публикации портала.

Особенности утепления плитного фундамента

Если для какого-либо строения требуется плитный фундамент, то главная особенность заключается в том, что его утепление пеноплексом проводится сразу в процессе заливки.

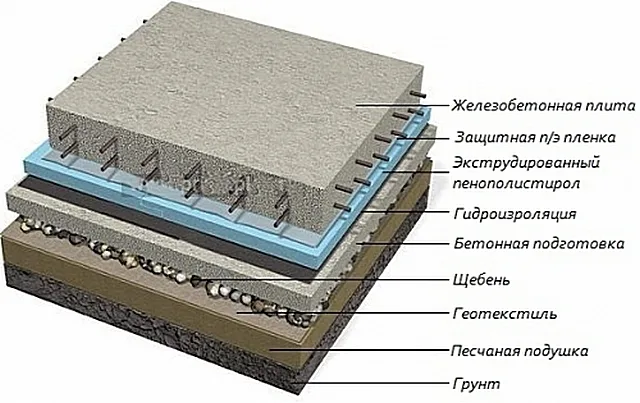

Примерная схема расположения слоев утепленного плитного фундамента
Примерная схема расположения слоев утепленного плитного фундамента
  • На размеченной площадке производят земляные работы – выбирают грунт на предусмотренную проектом глубину. Дно получившегося котлована по максимуму выравнивают вручную.
  • Насыпается песчаная подушка толщиной не менее 100 мм. Одна должна быть тщательно утрамбована. Целесообразно поверх песчаной подушки простелить слой геотекстиля – дорнита.
  • Следующим слоем идет так называемая бетонная подготовка – поверхность заливается тонким слоем бетона с щебеночным наполнением. Армирования в этом случае не предусматривается.
  • После застывания бетонной подложки она должна быть закрыта гидроизолирующим рулонным материалом – рубероидом. Достаточно одного слоя, уложенного на мастику с тщательным приклеиванием перехлёстов соседних листов.
  • Устанавливается по периметру опалубка на требуемую высоту заливки фундамента.
  • По всей площади производится выкладка плит пеноплекса с тщательной подгонкой замковых пазо-гребневых соединений. Для подобных работ лучше использовать пенополистирол повышенной плотности – марки «Пеноплекс 45» толщиной от 50 до 100 мм. Все стыки, при необходимости, тщательно заделываются монтажной пеной.

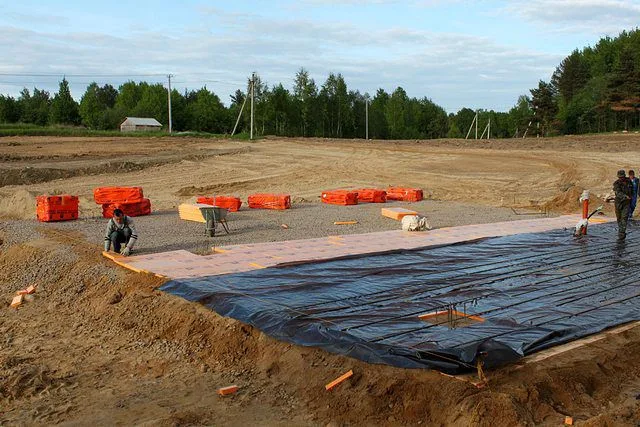

Перед заливкой фундамента уложенные плиты пеноплекса закрываются плотной полиэтиленовой пленкой
Перед заливкой фундамента уложенные плиты пеноплекса закрываются плотной полиэтиленовой пленкой
  • Поверх уложенных плит настилается полиэтиленовая пленка толщиной не менее 200 мм. Перехлест соседних полотен – не менее 150 мм, с обязательным проклеиванием этих мест строительных водостойким скотчем.
  • Далее, выполняют необходимое армирование и заливку фундамента, в соответствии с проектом здания.
  • После того, как фундамент окончательно наберет нужную прочность, опалубку снимают и проводят обязательное утепление пеноплексом вертикальных стенок получившейся плиты. Производят и обустройство утепленной отмостки – оно ничем не будет отличаться от того процесса, о котором было рассказано выше.

Итак, процесс утепления фундамента пеноплексом – достаточно объемный и трудоемкий. Тем не менее, игнорировать важность подобных работ будет непростительной ошибкой. Фундамент, получивший надежную защиту и от влаги, и от температурных перепадов, надежно прослужит без ремонта десятки лет, сохраняя тем самым целостность всей конструкции дома.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
3.7
  • Александр, ООО Спецмонтаж, Челябинск

    Ответить

    Насколько технически обоснованным будет являться крепление плит Пеноплекса на вертикальную поверхность стен ФБС(отм. -3.000) дюбелями, покрытых Техноэластом. По изыканиям, на объекте, до глубины 8 м грунтовые воды не обнаружены.

Добавить комментарий
