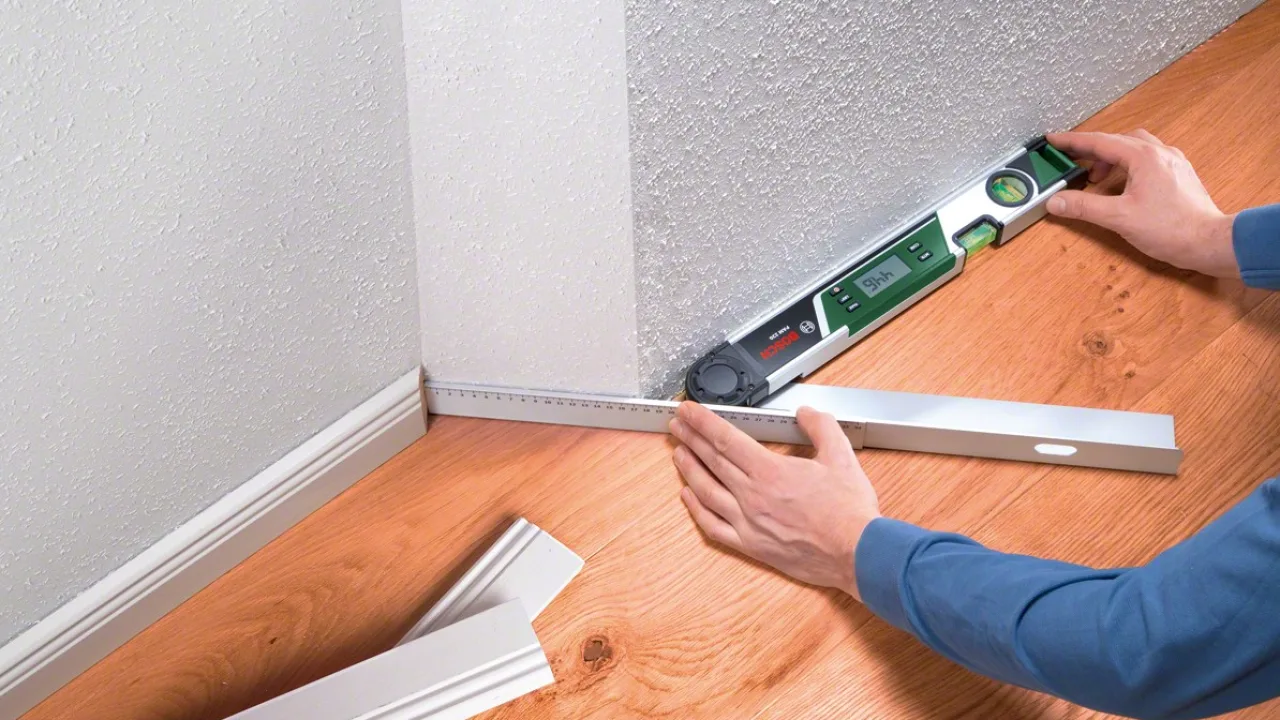

Чем лучше измерить точность угла и наклона: обзор популярных угломеров

Угломеры применяются практически во всех видах строительных и отделочных работ, а также при сооружении различных конструкций из металла, дерева и прочих материалов. Они позволяют с точностью до долей градуса подгонять соединяемые детали или соприкасающиеся поверхности. Чтобы не ошибиться с выбором подходящей модели угломера, желательно ознакомиться с видами данных инструментов и особенностями наиболее популярных образцов.

Виды угломеров

Классификация осуществляется по используемому принципу измерения углов и наклона. Наиболее распространены шесть видов угломеров.

• электронные (цифровое) угломеры. За измерения в таких моделях отвечают электронные компоненты, результат выводится на дисплей. Электронные модели обладают высокой точностью, поэтому их широко применяют для выполнения особо ответственных работ;

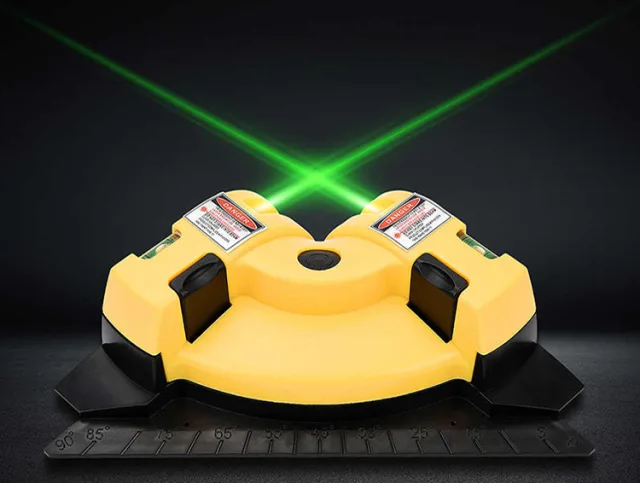

• лазерные. Удобны при работе на крупногабаритных конструкциях. Состоят из двух закрепленных на рейках источников лазерного излучения, направляемых на нужные точки. В некоторых моделях используется только один лазер. Измерение угла между рейками производится либо визуально по шкале, либо электронно с выводом результата на дисплей;

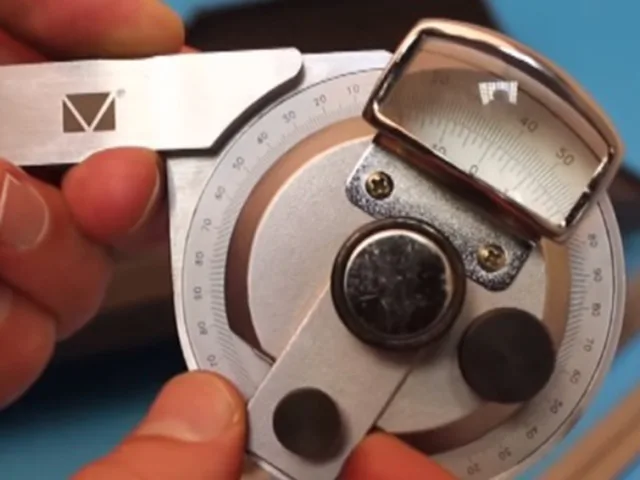

• оптические модели. Определить их можно по наличию оптической системы для наведения на нужную точку в пространстве. Расчет углов производится при повороте на вторую точку. Наиболее распространенные виды оптических угломеров — нивелиры для строительства и тахеометры для геодезии;

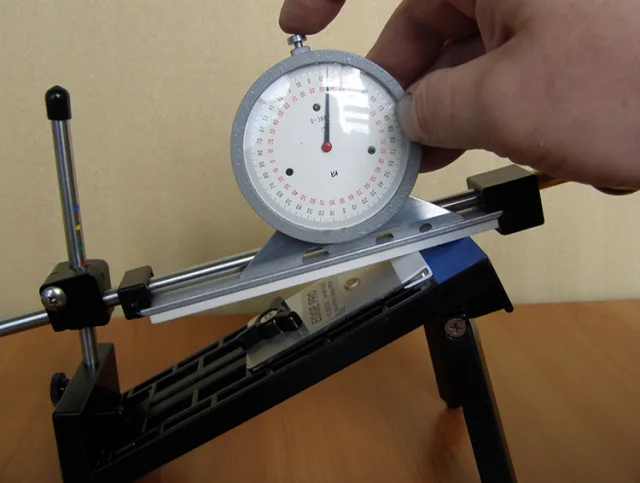

• маятниковые угломеры. Позволяют выявить отклонение от вертикали. Из них самые простые по конструкции — отвесы;

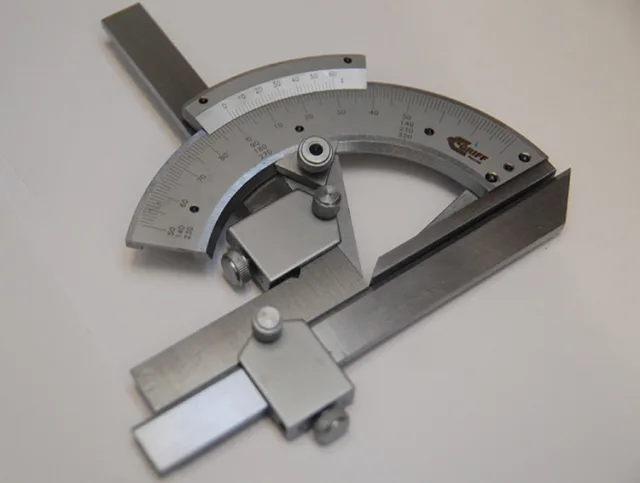

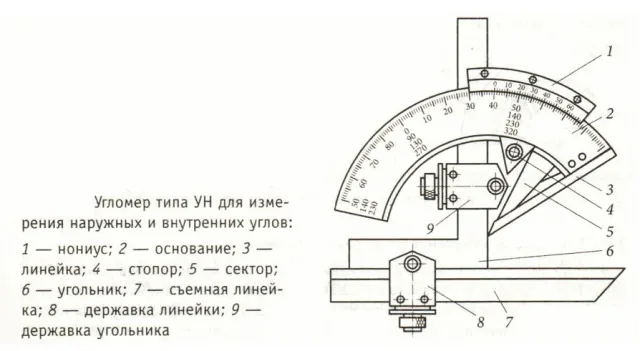

• механические. Для их работы необходим прямой контакт реек с поверхностями, между которыми измеряется угол. Шкалы приборов могут быть как простые, так и нониусом для особо точных измерений;

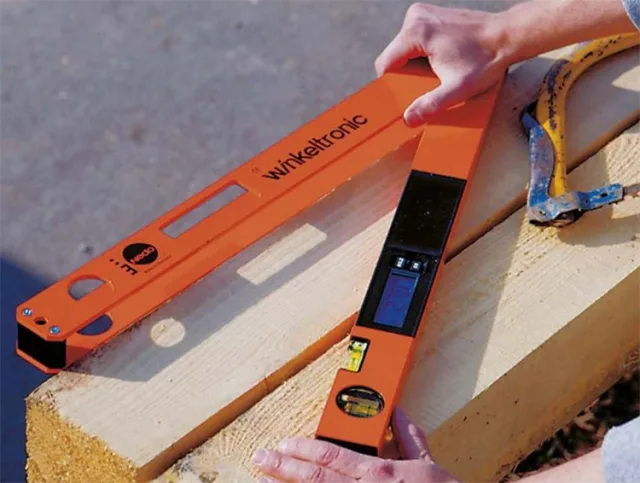

• угломеры фиксированных углов. Фактически представляют собой шаблоны, состоящие из двух плоскостей с заданным углом между ними.



В последнее время также получили распространение универсальные угломеры, в конструкции которых сочетаются различные методы определения углов.

Сфера применения

Измерение углов между поверхностями и величины наклона необходимо при выполнении самого широкого вида работ. Однако чаще всего угломеры востребованы в следующих сферах деятельности:

• строительство. Точное измерение углов необходимо при монтаже конструкций, для разметки под фундамент закладываемого здания, в полевых работах. Чаще всего применяются оптические инструменты;
• слесарное дело. Как правило, это высокоточные приборы, ориентированные на тонкие работы;
• деревообработка. Используются самые простейшие модели, поскольку нет необходимости в очень точных измерениях;
• геодезия. Оптические и лазерные модели геодезических угломеров позволяют определять углы между удаленными друг от друга объектами;
• астрономия. По степени точности астрономические приборы превосходят все остальные типы.

Также существуют специализированные измерительные приборы: армейские, мореходные и т.д.

Топ-10 самых востребованных угломеров

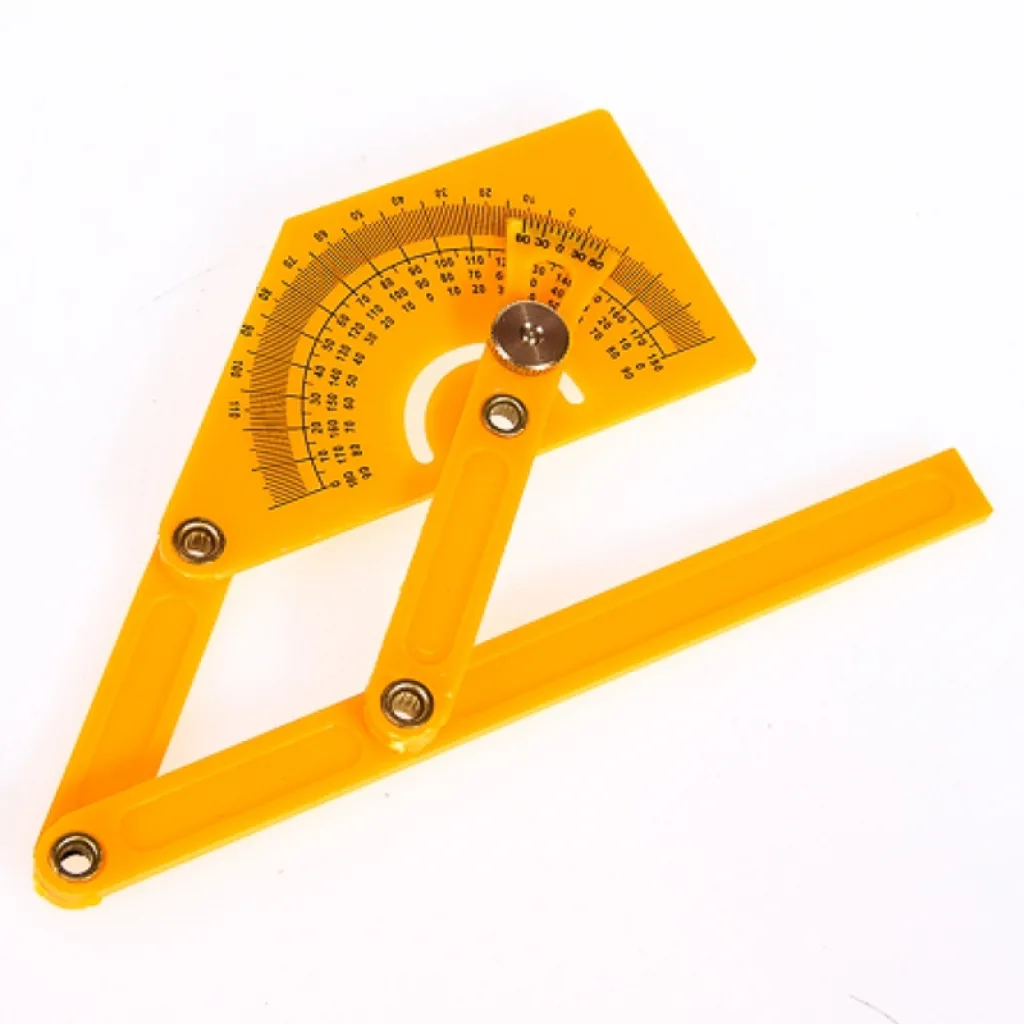

10Угломер FIT 19301

Модель FIT 19301 имеет простейшую конструкцию, позволяющую производить измерения углов там, где не требуется слишком высокая точность.

Цена — 150 руб.

Характеристики:

• максимальный измеряемый угол — 180°;
• длина — 155 мм;
• материал изготовления — пластик;
• страна-производитель — Китай.

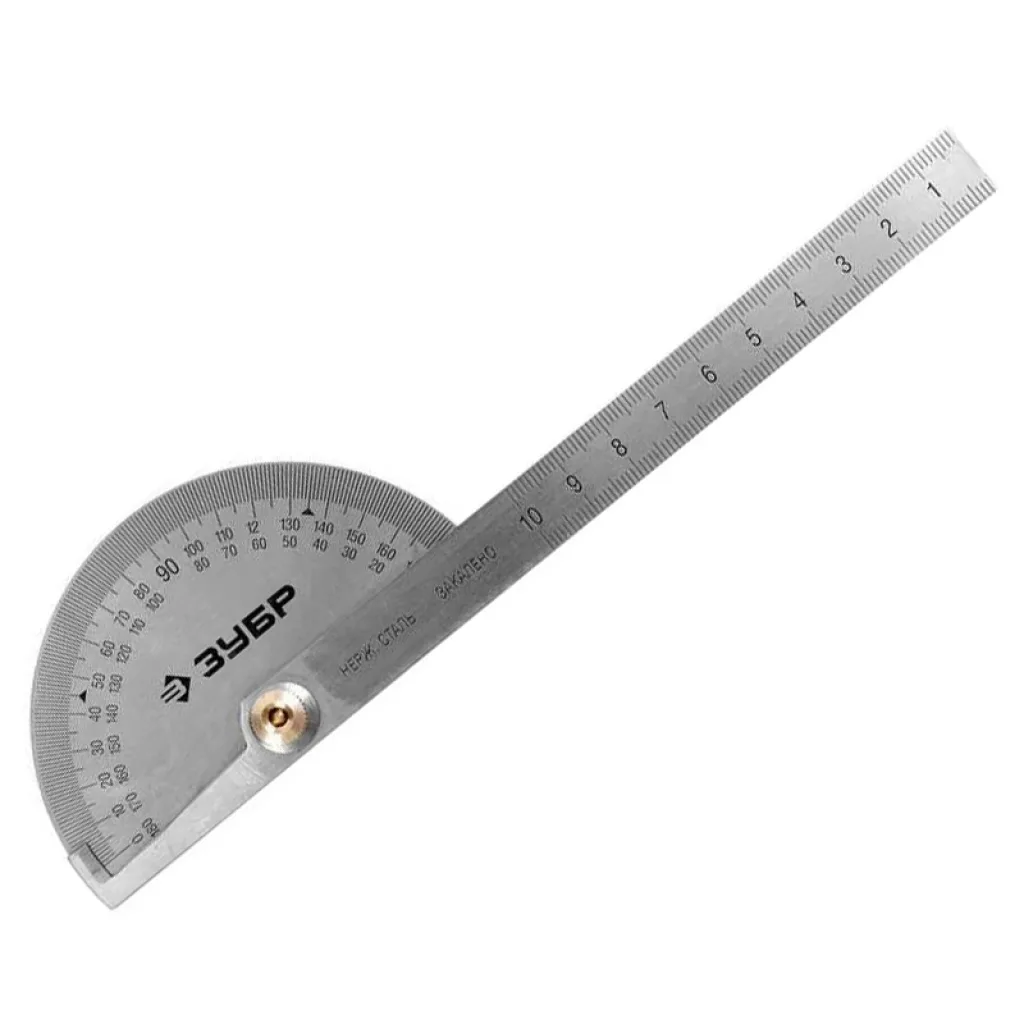

9ЗУБР 34292

Алюминиевый корпус позволяет использовать прибор при любой температуре. Шкала и линейка имеют отчетливые риски, хорошо видимые в условиях недостаточной освещенности.

Цена - 329 руб.

Характеристики:

• вид прибора — угломер;
• измеряемый угол, max – 360°;
• длина — 100 мм;
• материал изготовления — алюминий.

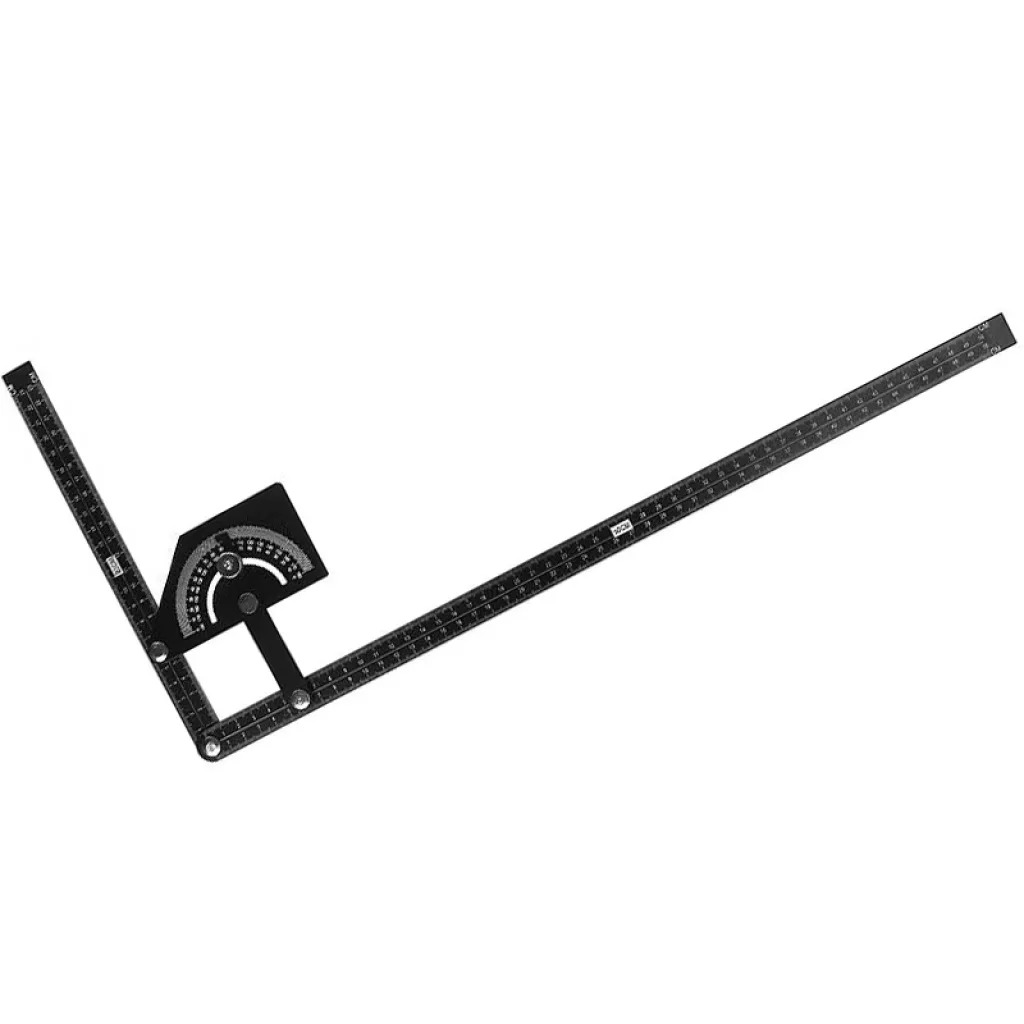

8FIT 19317

Угломер FIT 19317 снабжен угломерной шкалой и двумя рейками черного цвета с контрастными рисками, что значительно облегчает работу с инструментом. На обеих рейках имеются линейки. Благодаря применению алюминия в качестве материала изготовления, данная модель позволяет работать во влажных условиях и при отрицательных температурах воздуха.

Цена — 527 руб.

Характеристики:

• максимальный угол для измерения — 180°;
• материал шкалы — алюминий;
• материал шкалы — алюминий;
• цвет — черный;
• длина линейки — 50 см.

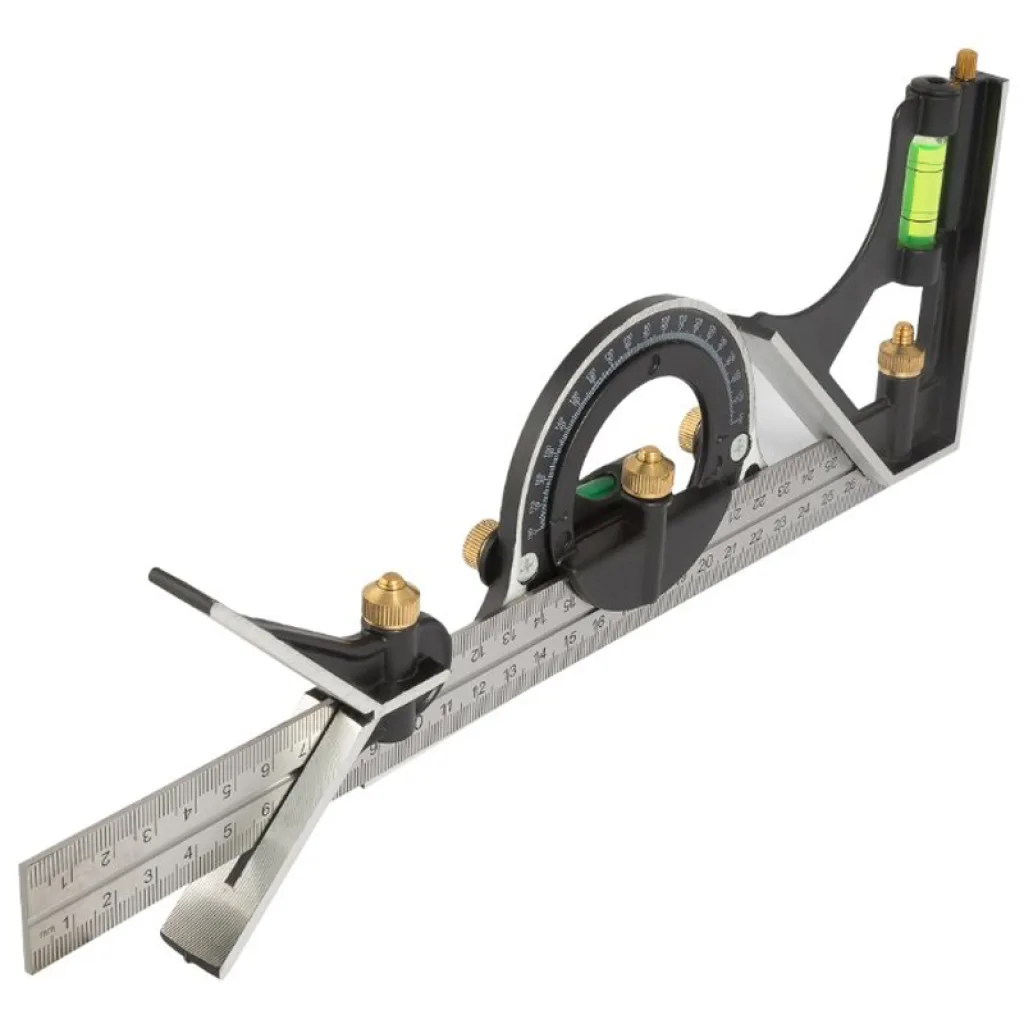

7SKRAB 40320

Основание столярного угломера SKRAB 40320 выполнено из алюминия. Линейка — нержавеющая сталь со специальным покрытием, позволяющим противостоять коррозии. Для удобства работы угломер можно перемещать по линейке.

Цена — 716 руб.

Характеристики:

• максимальный угол измерения — 220°;
• погрешность - ±1.0 °;
• длина линейки — 360 мм;
• вес — 390 г.

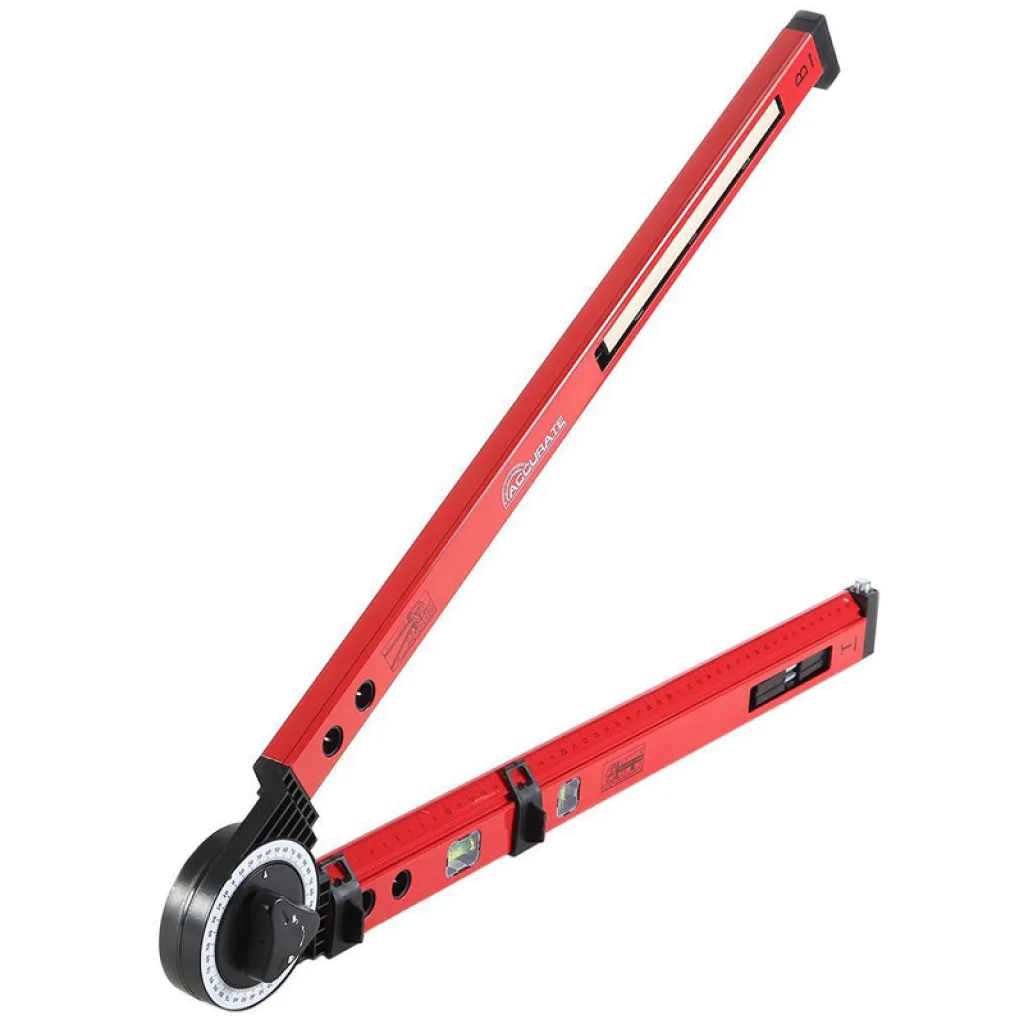

6ACCURATE AC110/50

Профессиональный угломер со встроенным уровнем ACCURATE AC110/50 имеет малую погрешность измерений, поэтому может применяться для изготовления мебели, выполнения тонких работ с металлом и т.п. точных операций.

Цена — 1519 руб.

Характеристики:

• длина — 400 мм;
• точность - ±0.1°;
• масса — 250 г.

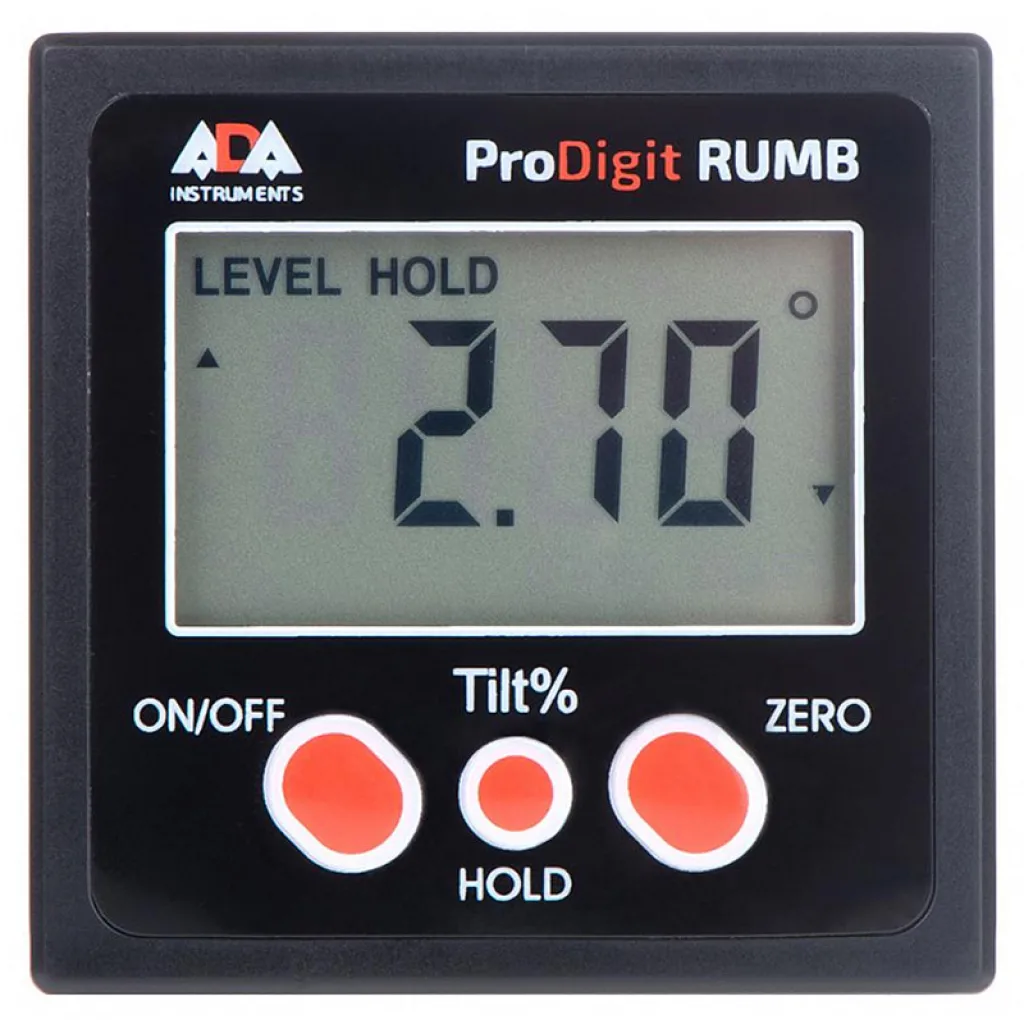

5ADA instruments RUMB

Цифровой угломер/уровень ADA instruments RUMB А00481 может применяться для определения углов, выставления горизонталей при выполнении всех видов строительных, отделочных и монтажных работ. Корпус устройства изготовлен из высокопрочного пластика. Результаты измерений отображаются на контрастном дисплее. Производитель рекомендует использовать прибор при положительных температурах.

Цена — 1990 руб.

Характеристики:

• сфера применения — бытовые работы;
• погрешность - ±0.2°;
• габаритные размеры — 57х57х30.5 мм;
• элементы питания — 2 шт., ААА;
• вес — 130 г.

Видео - Обзор ADA instruments RUMB

4RGK A-50

Электронный угломер RGK A-50 совмещает в себе три вида измерительных приборов: собственно угломер, линейку и шаблон для определения перпендикулярности двух поверхностей. Управление устройством осуществляется всего двумя клавишами. Результат измерений углов отображается на жидкокристаллическом дисплее.

Цена — 2490 руб.

Характеристики:

• материал изготовления линеек — нержавеющая сталь;
• погрешность — ±0,3°;
• длина — 500 мм;
• диапазон - 0°- 360°;
• элемент питания — CR2032;
• масса — 337 г.

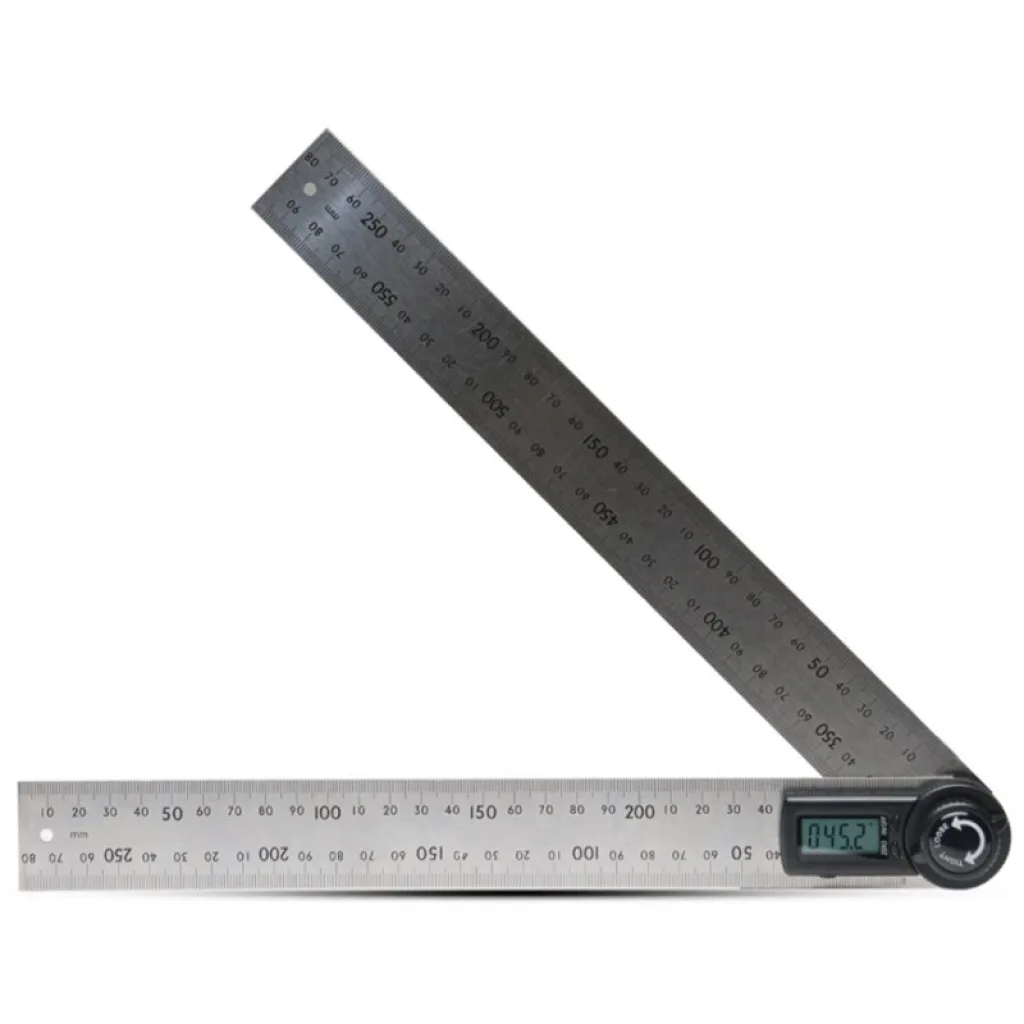

3ADA instruments AngleRuler 30

Сфера применения электронного угломера ADA AngleRuler 30 [a00395] — столярные и слесарные работы, строительство, ремонт и отделка. Устройство позволяет с высоким уровнем точности определять углы между различными объектами: узлами механизмов, элементами строительных конструкций и т. д. Эргономичный корпус выполнен из прочного пластика. Широкие линейки имеют разметку с двух сторон. Снятие результатов измерений производится с помощью LCD-экрана. Полученные значения можно сохранять в памяти устройства.

Цена - 2490 руб.

Характеристики:

• тип датчика — электронный;
• точность измерения углов - ±0.3°;
• диапазон — от 0° до 360°;
• батарея — CR 2032.

Видео - Обзор ADA instruments AngleRuler 30

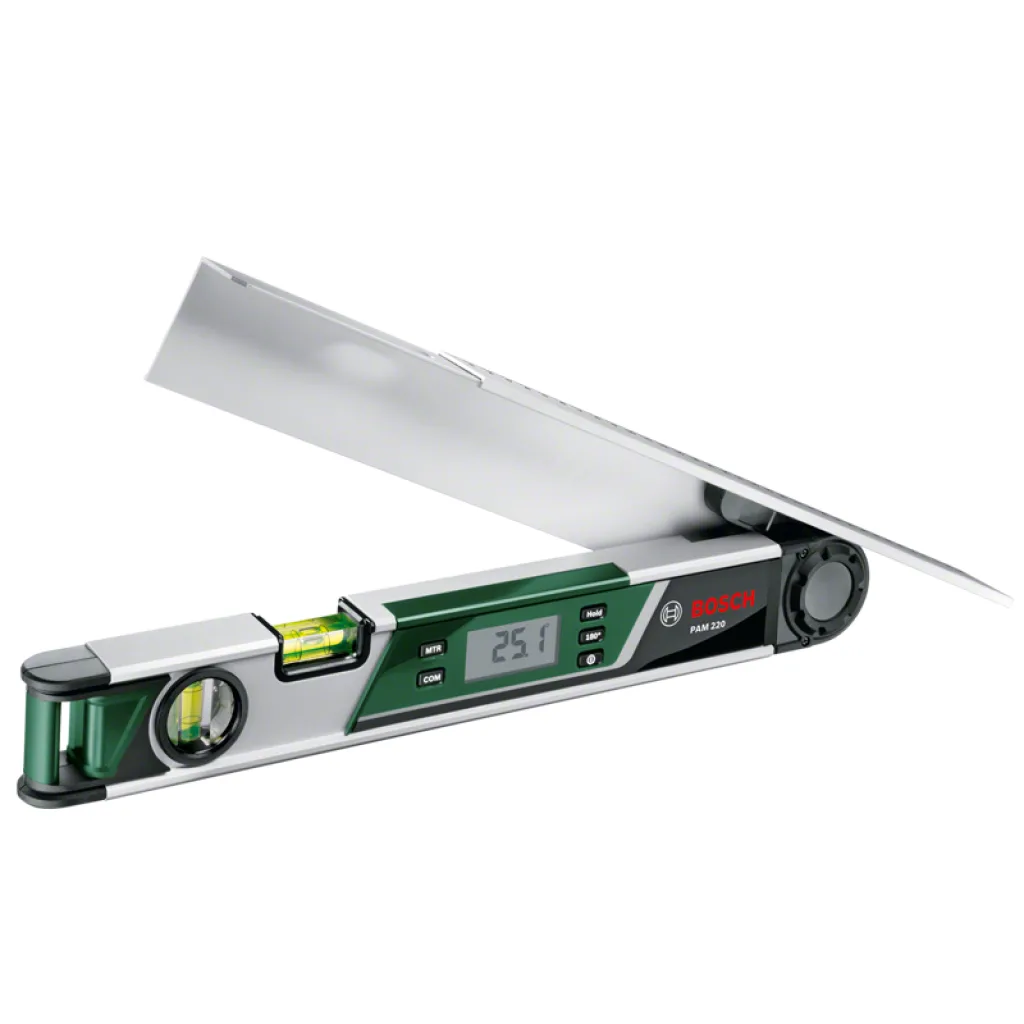

2BOSCH PAM 220

Модель PAM 220 0.603.676.000 от компании BOSCH может применяться как профессиональной, так и в бытовой сфере. Устройство оснащено высокоточным цифровым датчиком угла. Управление устройством осуществляется лишь двумя клавишами: включения питания и сброса показаний на ноль. Наличие удлиненных линеек позволяет производить измерения углов в труднодоступных местах.

Цена — 9890 руб.

Характеристики:

• точность измерения углов - ±0.2°;
• измеряемый диапазон - от 0° до 220°;
• длина линеек — по 280 мм;
• батарея — АА, 2 шт.;
• продолжительность работы — 25 ч;
• вес — 890 г.

Видео - Обзор и распаковка цифрового угломера BOSCH PAM 220

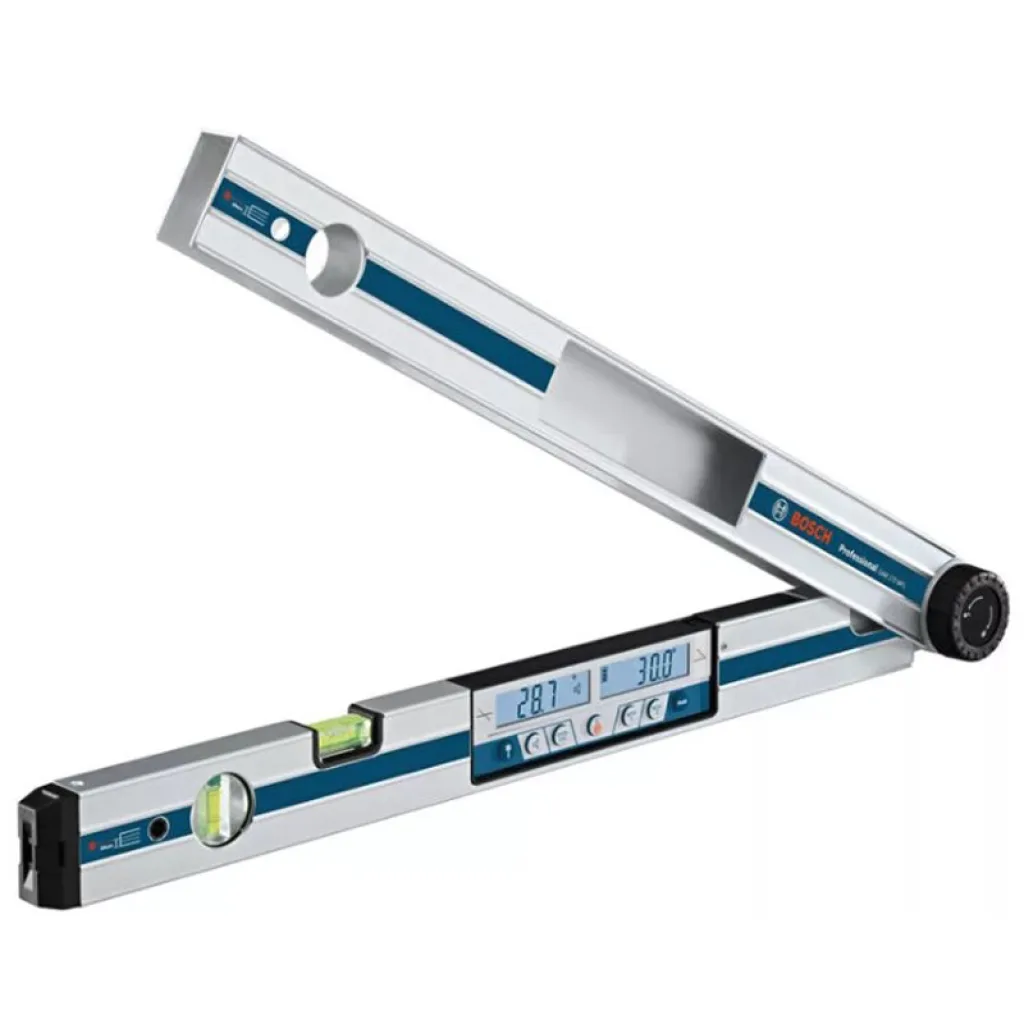

1BOSCH GAM 270

Данный угломер заслужил первое место в рейтинге за счет продуманной конструкции и многофункциональности. Точность измерений электронного датчика позволяет применять BOSCH GAM 270 MFL как в столярном, так и в слесарном деле. Вычисленный угол отображается на дисплее с яркой подсветкой. Помимо угла между рейками, на экране также присутствует информация о величине уклона. Это позволяет пользоваться устройством в качестве электронного уровня с лазером, действующим в пределах 30 м. Класс защиты прочного корпуса из пластика — IP54, позволяющий работать в запыленных помещениях и под воздействием брызг воды.

Цена — 2400 руб.

Характеристики:

• длина — 680 мм;
• точность измерения наклона и углов - ±0.2°;
• диапазон - от 0° до 270°;
• элементы питания — 4 х LR6;
• продолжительность работы — до 50 ч;
• габаритные размеры — 684х60х52 мм;
• вес — 1.7 кг.

Видео - Обзор BOSCH GAM 270 MFL 0.601.076.400

Советы и рекомендации по выбору угломера

Перед покупкой угломера стоит обратить внимание на ряд моментов:

• тип устройства. Электронные угломеры позволяют получать высокоточные результаты измерений, отображаемые на наглядном дисплее. Однако такие модели более дороги. Механические устройства дешевы, но обладают большой погрешностью измерений. Пузырьковый тип пригодится для использования угломера лишь в качестве строительного уровня;
• эргономика и вес. Если планируется работать на высоте или в труднодоступных местах, то предпочтение следует отдавать моделям с минимальным весом. Работать с инструментом будет удобнее, если в его конструкции предусмотрены накладки из резины или пластика. Также следует присмотреться к качеству изготовления линеек: их края не должны быть острыми;
• измеряемый диапазон. Он может варьироваться от 0° до 360°. Предпочтение следует отдавать моделям с большим диапазоном;
• функциональность. Если позволяет бюджет, то лучшей покупкой станет угломер с дополнительными возможностями: встроенным уровнем, лазером, двусторонней линейкой.

Кроме того, не будет лишним наличие в комплекте таких принадлежностей, как чехол, карандаши и металлические метчики.

Представленный рейтинг составлен из наиболее востребованных на строительном рынке моделей угломеров. Рассмотренные варианты имеют различную функциональность и относятся к разному ценовому диапазону. Однако это позволяет получить наиболее полную картину и выбрать оптимальную модель.

Видео - Как сделать простой механический угломер из транспортира
