Откровенно говоря, ручной фрезер не может в полной мере считаться обязательным инструментом «арсенала» любого домашнего мастера. Однако, если хозяин дома всерьез подходит к самостоятельным работам по обработке древесины, если рассчитывает на то, что изготовленные им изделия будут выполнены действительно аккуратно, если у него в планах – дальнейшее совершенствование своих умений, то без этого инструмента ему уже никак не обойтись.

Какой ручной фрезер по дереву выбрать

Какой ручной фрезер по дереву выбрать

В руках опытного мастера ручной фрезер превращается в инструмент повышенной универсальности – операций, доступных ему, великое множество. Безусловно, чтобы добиться этого потребуется и немалый наработанный опыт (это со временем обязательно придет), и качественный прибор, который необходимо выбрать со знанием дела. Данная публикация предназначена начинающим мастерам – опытные специалисты в области деревообработки прекрасно знают, какой инструмент им больше подходит, и могут сами поделиться своими соображениями. А вот новичку несложно запутаться в специфике критериев оценки подобного инструмента. Поэтому рассматриваем тему — какой ручной фрезер по дереву выбрать.

Общие сведения о ручных фрезерах

Прежде чем переходить к рассмотрению критериев выбора этого инструмента, имеет, наверное, смысл ознакомиться с его функциональными возможностями, основными разновидностями и базовым устройством.

Какие операции «по силам» ручному фрезеру

Безусловно, если встал вопрос о приобретении такого полезного инструмента, то потенциальный владелец уже должен хотя бы в общих чертах представлять сферу его будущего применения – какие функции будут возлагаться на фрезер. И в этом вопросе, надо сказать, все обстоит весьма благополучно – при использовании различной оснастки и, конечно, при «набитой руке» мастера функциональность ручного фрезера чрезвычайно широка:

ИллюстрацияКраткое описание возможностей ручного фрезера
Этот прибор позволяет вырезать простые и сложные фигурные пазы и шипы, шлицы и фальцы, например, для соединения мебельных деталей, выбирать четверти.
С помощью фрезера отлично обрабатываются кромки заготовок. При этом кромка может быть как идеально ровной, перпендикулярной плоскостям, так и определённой сложной конфигурации.
С таким инструментом значительно упрощаются операции по вырезанию посадочных гнезд для замков, петель, другой мебельной фурнитуры. Фрезер позволяет высверливать отверстия, как в форме правильного круга, так и фигурные, причем практически нет ограничений по их размерам.
Появляется возможность точного копирования сложных деталей, работы по шаблонам и лекалам.
Ручной фрезер становится незаменимым инструментом для высокоточной подгонки сопрягаемых деталей.
С помощью этого инструмента можно наносить декоративную резьбу по поверхностям деревянных деталей. А опытные мастера способны даже выполнять тонкие художественные работы.

Но даже и приведенным выше перечнем возможности качественного ручного фрезера, скорее всего, не ограничиваются. Умелый мастер всегда найдет «креативное» применение этому очень полезному инструменту.

Разновидности ручных фрезеров

В продаже встречается несколько разновидностей ручных фрезеров, которые различаются в основном своим предназначением.

  • Самым распространённым и, пожалуй, наиболее универсальным можно назвать вертикальный фрезер (можно встретить названия штанговый или погружного типа). Ему доступны практически все перечисленные выше операции – все зависит только от мастерства работника и типа применяемых фрез. Широко используется как на производствах, так и в бытовых условиях.
Примерно так скомпоновано большинство ручных фрезеров вертикального (погружного) типа – наиболее распространенной группы среди этого класса электроинструментов.

Примерно так скомпоновано большинство ручных фрезеров вертикального (погружного) типа – наиболее распространенной группы среди этого класса электроинструментов.

  • Ламельные фрезеры имеют узконаправленную специализацию, так как их основное предназначение – выборка пазов. Но зато с этой функцией они справляются лучше всех других. Применяются, как правило, на мебельных производствах. В бытовых условиях наличие такого инструмента видится излишним.
Ручной фрезер ламельного типа – непревзойденный «мастер» по вырезке пазов

Ручной фрезер ламельного типа – непревзойденный «мастер» по вырезке пазов

  • Кромочные фрезеры (иные названия – окантовочные или даже тримммеры). Инструмент предназначен, как понятно из названия, для быстрой и точной обработки кромок деталей. Позволяет выполнять тонкие работы – снятие фасок, прорезку канавок, обработку деталей без повреждения их верхнего шпонового или ламинированного покрытия, точную выборку по шаблонам небольших гнезд и пазов. Как правило, отличается довольно компактными размерами, что облегчает работу в труднодоступных местах. Чаще всего входит в арсенал профессионалов-мебельщиков, а вот для домашнего использования получается нерентабельным. Хотя — как знать…
Компактный кромочный фрезер способен справиться с задачами тонкой обработки деталей.

Компактный кромочный фрезер способен справиться с задачами тонкой обработки деталей.

  • Присадочные фрезеры также относятся к категории узкоспециализированных. Они оснащены двумя фрезами и предназначены для создания парных отверстий (гнезд) для последующей точной сборки мебельных деталей с использованием шкантов или фигурных шпонок.  Полноценно «загрузить» такой инструмент в бытовых условия – тоже вряд ли получится.
Присадочный фрезер – для точной выборки пазов (отверстий, гнёзд) для соединительных деталей (шкантов, шпонок). Узконаправленный профессиональный инструмент

Присадочный фрезер – для точной выборки пазов (отверстий, гнёзд) для соединительных деталей (шкантов, шпонок). Узконаправленный профессиональный инструмент

Итак, совершенно очевидно, что если речь не идет об оборудовании для профессиональных столярных работ, то оптимальным выбором для домашней мастерской будет вертикальный погружной фрезер. Именно об этой разновидности и пойдёт речь дальше.

Устройство вертикального погружного фрезера

На иллюстрации ниже показана типовая компоновка большинства вертикальных погружных ручных фрезеров. Отличия от модели к модели, безусловно, могут быть, но они, как правило, не носят принципиального характера, и больше касаются эргономики и дополнительной оснащенности инструмента.

Так примерно устроено большинство моделей современных ручных вертикальных фрезеров

Так примерно устроено большинство моделей современных ручных вертикальных фрезеров

1 – корпус, расположенный в верхней части инструмента. В корпусе размещен электропривод. Характерная особенность ручных фрезеров вертикального типа – это отсутствие редукторного механизма, то есть вращающий момент передается непосредственно с электродвигателя на рабочий шпиндель. Корпус часто называют еще головной частью или, в просторечье, и вовсе «головой» фрезера.

2 – опорная платформа, которая перемещается по поверхности заготовки при проведении обрабатывающих операций. В рабочей области выполнено окно, в котором как раз и будет располагаться фреза. Обычно платформы имеют снизу пластиковую накладку, а в некоторых моделях эта накладка исполняется из прозрачного материала — для улучшения обзора.

3 – направляющие штаги, жестко соединенные с платформой. А вот их соединение с «головой» выполнено подвижным – она перемещается вниз и вверх по этим направляющим. Причем, предусмотрены пружины, которые стремятся переместить головную часть в верхнее положение. Во многих моделях направляющие штанги дополнительно забраны гофрированными кожухами, которые в определённой мере защищают подвижное соединение от попадания пыли и мелких опилок.

4 – рабочие рукоятки. Именно через них мастер передает вертикальное усилие, задающее глубину обработки фрезой, и нужное направление по горизонтали. Рукоятки могут иметь различную форму – такую, как показано на иллюстрации, пистолетную, грибовидную и т.п.

5 – как правило, на одной из рукояток расположены кнопки (клавиши) пуска фрезера. Обычно кнопки парные – одна пусковая, вторая предохранительная, во избежание случайного несанкционированного включения инструмента.

6 – регулятор скорости вращения шпинделя. Ручные фрезеры позволяют обрабатывать не только древесину, но и многие типы пластиков, искусственного или натурального камня и даже некоторые металлические детали. Естественно, это требует регулировки оборотов фрезы. Да и при работе с древесиной различных пород эта функция бывает необходимой. Регулировка скорости вращения может выполняться электромеханическим или электронным способом – все зависит от конкретной модели. Расположение регулятора также может быть разным.

7 – рабочий шпиндель с цанговым патроном для установки фрезы. Многие модели предусматривают возможность смены патронов под разный диаметр хвостовиков фрез.

8 – вертикальный упор, с помощью которого задается максимальная глубина фрезерования. Его можно перемещать по высоте, фиксируя положение стопорным винтом (поз. 9). Для выставления требуемой глубины обработки предусмотрена шкала с указателем (поз. 10). Она может быть линейной, как на иллюстрации, или другого типа, например, стрелочной. Точное выставление, с погрешностью до десятых долей миллиметра, обеспечивает специальный маховик (поз. 11).

12 – ступенчатый ограничитель глубины обработки – именно в него упирается вертикальный упор. Позволяет не только задать максимальную глубину фрезерования, но и проводить качественную обработку в несколько проходов, чтобы не «насиловать» фрезы. После каждого прохода ограничитель проворачивается вокруг своей оси, поставляя под упор очередную, более низкую ступеньку, позволяя выполнять более глубокое фрезерование. Как правило, имеет винты со стопорными гайками, что позволяет точно задавать глубину каждого прохода.

13 – параллельный упор, позволяющий выполнять выборки пазов или четвертей, другие виды обработки или вырезание гнезд параллельно кромкам заготовки. Этот упор перемещается по направляющим штангам (поз.14), которые жёстко крепятся на платформе винтами. Сам упор фиксируется в нужном положении с помощью стопоров или винтов (поз. 15). В некоторых моделях предусмотрена еще и точная регулировка положения упора, для чего имеется специальный дополнительный механизм с установочным маховиком со шкалой (поз. 16).

Начиная с пункта 13 и ниже – это съемная оснастка ручного фрезера, которая устанавливается по мере необходимости. Как правило, параллельный упор входит в комплект модели. Кстати, параллельный упор может быть и не единственным «представителем» такой дополнительно оснастки.

Более подробно на некоторых узлах и деталях ручного фрезера будет рассказано ниже, при рассмотрении критериев выбора инструмента.

Критерии выбора ручного фрезера

Итак, принято решение, что без ручного фрезера в домашнем «арсенале» не обойтись. По каким критериям следует выбирать оптимальную модель?

Во многом выбор будет зависеть от предполагаемой периодичности выполнения фрезеровальных работ, их основной направленности, типа обрабатываемого материала, от опыта домашнего мастера (или его полного отсутствия, что, впрочем, дело наживное), от финансовой стороны вопроса и от других факторов.

Мощность ручного фрезера

Этот параметр, кстати, касается не только мощности электропривода, но и во многом предопределяет габариты и массивность всего инструмента. Так, все ручные вертикальные фрезеры условно принято подразделять на три подкатегории:

ИллюстрацияКатегория инструмента по мощности и ее особенности

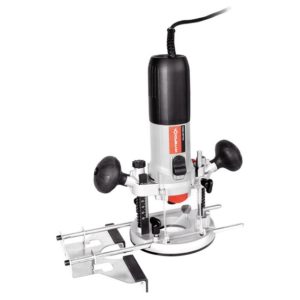

Легкие ручные фрезеры.
Мощность обычно не превышает 750 - 1000 Вт.
Масса инструмента – до 3 кг.
Способны выполнять непродолжительную работу без высокой нагрузки.
Могут использоваться и профессионалами для выполнения тонких работ.
Самые доступные по цене.

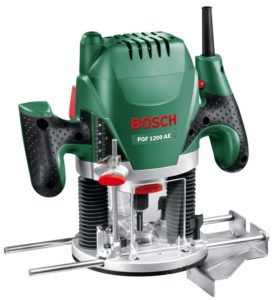

Ручные фрезеры среднего класса.
Мощность – от 1000 до 1500 Вт.
Масса инструмента – от 3 до 5 кг.
Оптимальное решение для выполнения большинства задач, характерных для домашней мастерской.

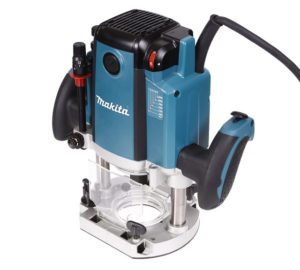

Ручные фрезеры тяжелого класса.
Мощность от от 1500 до 2500 Вт.
Масса превышает 5 кг.
Способны выполнять долгую безостановочную работу под большой нагрузкой.
Предназначены для профессионального использования. Требуют немалых навыков оператора.

На какой же категории остановиться?

Если приобретать самый недорогой компактный, маломощный вариант, то можно столкнуться с ситуацией, когда в разгар работы, когда у мастера все получается, и он, так сказать, вошел в раж, электропривод вдруг перегревается, что вынуждает сделать довольно продолжительную паузу. Удобно? – наверное, не очень. Может быть и другой случай, когда фреза начнет буксовать в заготовке из древесины твердых пород.

Получается, что лёгкий фрезер с этих позиций становится неудобен в работе. Парадоксально, но его можно скорее отнести к профессиональному инструменту. То есть для масштабных операций у мастера имеется средний или тяжелый аппарат, а особо тонкие обработки, не требующие больших объемов выработки, и где в приоритете точность – можно доверить легкому.

Оптимальный вариант для домашней мастерской все же фрезер среднего класса, с мощностью порядка 1200 ÷ 1500 Вт. Он справится с большинством задач, с немалым объемом выборки древесины, ему «по зубам» и твердые породы в определенных пределах продолжительности обработки. Такие инструменты имеют умеренную массивность (а она, кстати, тоже нужна для выполнения фрезерных работ).

А вот тяжелый ручной фрезер способен буквально измучить неопытного оператора – управляться с тяжеловесным инструментом очень непросто. И, скорее всего, в условиях домашней мастерской высокая мощность и большой «моторесурс» такого фрезера останутся совершенно невостребованными.

Правда, если фрезер предполагается использовать в стационарном размещении, то есть в качестве «головы» для фрезерного стола, повышенная мощность может только приветствоваться.

Скорость вращения рабочего шпинделя и возможность ее регулировки

Одна из основных величин, предопределяющих эксплуатационные возможности инструмента. Большинство современных ручных фрезеров обладают максимальной скоростью вращения примерно от 20 до 30 тысяч оборотов в минуту. И это – вполне приемлемый показатель. Правда, встречаются и исключения как в большую, так и в меньшую сторону.

Понятно, что чем выше скорость вращения фрезы, тем чище получается обработанная поверхность. Но некоторые тонкие операции все же лучше проводить на невысоких оборотах. Кроме того, если предполагается обработка полимерных заготовок, то здесь вообще требуются минимальные показатели скорости, иначе пластик просто будет проплавляться под фрезой. Требуется варьировать обороты и в зависимости от породы древесины. Имеет большое значение и диаметр фрезы, так как линейная скорость режущей кромки на больших фрезах – значительно выше. Рекомендуемый показатель (максимальный) очень часто указывается на упаковке фрез. Превышать его не следует, иначе режущая кромка попросту начнет перегревать и сжигать слой древесины в месте обработки.

На упаковках с фрезами, как правило, указывается максимально допустимое количество оборотов

На упаковках с фрезами, как правило, указывается максимально допустимое количество оборотов

Вывод – конструкция ручного фрезера должна предоставлять возможность регулировки скорости вращения шпинделя. Она есть, наверное, на всех моделях  среднего и тяжелого класса, а вот на маломощных зачастую и отсутсвует.
Встречаются регуляторы с плавным изменением, но чаще применяется ступенчатое переключение. На самом регуляторе нанесена цифровая шкала, а расшифровка абсолютных значений скорости для каждого положения указывается в паспорте изделия. У многих моделей прямо на корпусе размещена табличка (диаграмма) соответствия положения регулятора количеству оборотов.

Переключатель скорости вращения шпинделя с табличкой, показывающей количество оборотов для каждой из позиций. Желательно, чтобы переключатель не находился в непосредственной близости от рабочих рукояток – меньше вероятность случайно сбить настройки.

Переключатель скорости вращения шпинделя с табличкой, показывающей количество оборотов для каждой из позиций. Желательно, чтобы переключатель не находился в непосредственной близости от рабочих рукояток – меньше вероятность случайно сбить настройки.

Чем больше ступеней регулировки, тем точнее можно будет варьировать скорость вращения фрезы. Обычно предусматривается 6 ÷ 8 позиций. Ну а какую конкретно скорость выбирать при обработке того или иного материала или при выполнении различных операций – все это придет с опытом.

Важен еще один момент. При выборе модели фрезера следует обратить внимание на расположение этого регулятора – желательно чтобы он размещался в месте, которое бы исключало случайное изменение настройки в ходе работы, например, неосторожным движением руки. Кроме того, каждая из позиций регулировочного маховика должно иметь определенную фиксацию, или он должен вращаться довольно туго, чтобы при вибрации (а от нее все равно никуда не деться) не произошло самопроизвольного смещения выбранного положения.

«Погружной» механизм ручного вертикального фрезера

Это, пожалуй, наиболее ответственный узел, обеспечивающий качество и удобство работы ручным фрезером. И здесь необходимо оценить сразу несколько позиций.

  • Рабочий ход фрезы по вертикали. Это показатель напрямую влияет на возможную глубину обработки заготовки. У маломощных фрезеров выход обычно лежит в пределах 20 ÷ 30 мм, чего иногда бывает явно недостаточно. Мощные модели профессионального класса позволяют перемещать фрезу до 70 ÷ 80 мм.

Далеко не всегда этот показатель указывается в паспортах изделии, и его приходится оценивать уже непосредственно при знакомстве с выбираемой моделью. Считается нормальным, если цанговый зажим в крайнем нижнем положении доходит до нижнего края опорной платформы. Еще лучше, если в этом положении зажимная головка даже выйдет за пределы платформы – это расширяет возможности инструмента.

  • Направляющие штанги. Головная часть ручного фрезера перемещается вертикально по двум направляющим штангам. Именно так в процессе работы задается глубина обработки материала. И чтобы в ходе выполнения операций не возникало трудностей, необходимо очень внимательно протестировать работу этого механизма.

Перемещение головки должно быть свободным, без люфтов, перекосов, притормаживаний. Ее самостоятельный возврат в верхнее положение должны обеспечить размещённые внутри пружины. Если в ходе тестирования выявлены даже небольшие затруднения по обеспечению перемещения «головы», то от покупки этой модели следует отказаться. Вряд ли проблема уйдет сама собой – скорее, она будет только усугубляться, так как этому могут поспособствовать мелкие опилки, проникшие в узлы скольжения.

Чрезвычайно важно оценить, насколько свободно и плавно осуществляется вертикальное перемещение «головы» ручного фрезера по направляющим штангам

Чрезвычайно важно оценить, насколько свободно и плавно осуществляется вертикальное перемещение «головы» ручного фрезера по направляющим штангам

Кстати, многие производители предусматривают защиту этих узлов от попадания пыли – штанги «одеты» в гофрированные кожухи.

Обязательно должен быть предусмотрен и стопор, фиксирующий положение головной части в определённой позиции по высоте – многие фрезеровальные операции выполняются именно так. Стопор должен быть и надёжным, и удобным, а исполнение встречается разное. Например, рычаг-эксцентрик или зажимной винт (в качестве которого часто выступает одна из рабочих рукояток фрезера).

  • Механизм установки глубины фрезерования. От того, насколько он удобен и точен, зависит качество выполнения операций.

В подавляющем большинстве моделей этот механизм выполнен в виде стержневого упора с возможностью его перемещения по высоте и фиксации в определенном положении. Чаще всего или на самом стержне, или непосредственно рядом с ним нанесена шкала с градуировкой в миллиметрах, по которой и задается нужная глубина выработки материала. Кроме того, многие модели имеют еще и винт точной подстройки глубины, с помощью которого значения можно изменять буквально до десятых доле миллиметра.

Исполнение механизма установки глубины обработки может быть разным, но оно должно быть доступным, понятным пользователю – это сразу оценивается при выборе модели.

Исполнение механизма установки глубины обработки может быть разным, но оно должно быть доступным, понятным пользователю – это сразу оценивается при выборе модели.

На самой же платформе тоже предусматривается упор, в который будет упираться выставленный по нужной глубине фрезерования стержень. Этот упор чаще всего делается «револьверного» типа, то есть имеет несколько положений по высоте, которые можно установить, провернув его вокруг своей оси. Такое усовершенствование позволяет изначально выставить требуемую глубину фрезерования, но саму обработку проводить в несколько заходов, постепенно увеличивая глубину. Так качество работы становится значительно выше, увеличивается ресурс используемых фрез.

Различные типы ступенчатых «револьверных» упоров на рабочей платформе фрезера

Различные типы ступенчатых «револьверных» упоров на рабочей платформе фрезера

Этот «револьверный» упор может иметь просто ступенчатую конфигурацию, но чаще имеется возможность каждое из положений дополнительно точно подрегулировать винтом со стопорной гайкой.

Узел установки рабочих фрез

Как правило, на шпинделе ручных фрезеров используется цанговый зажимной патрон, обеспечивающий надежное закрепление хвостовика фрезы. Предусматривается кнопка или рычаг временного стопорения шпинделя для осуществления затяжки патрона, а в комплект входит специальный рожковый ключ.

Установка фрезы в цангу ручного фрезера — шпиндель стопорится специальной кнопкой, а затем производится затяжка патрона рожковым ключом

Установка фрезы в цангу ручного фрезера — шпиндель стопорится специальной кнопкой, а затем производится затяжка патрона рожковым ключом

А вот диаметр самой цанги может быть разным. Например, лёгкие модели часто ограничивают использование фрез диаметром хвостовика в 6 или 8 мм. Фрезеры же профессионального класса позволяют применять оснастку диаметром в 10 ÷ 12 мм.

Для того чтобы добиться максимальной универсальности инструмента, лучше выбирать модель с большим диаметром «штатной» цанги. Дело в том, что в этом случае имеется полная возможность перейти при необходимости и на меньшие диаметры хвостовиков. Для этих целей используются или специальные сменные цанги, или втулки-вкладыши. Они далеко не всегда входят в комплект поставки, но их несложно приобрести отдельно, если в этом появится необходимость.

Сменные цанги для ручного фрезера позволяют использовать оснастку с различными диаметрами хвостовика

Сменные цанги для ручного фрезера позволяют использовать оснастку с различными диаметрами хвостовика

Правда, при смене фрез на меньший диаметр следует соблюдать определённую осторожность. То есть следует учитывать допустимую скорость вращения шпинделя для конкретной оснастки, и своевременно вносить коррективы в настройки. В противном случае тонкий хвостовик может попросту не выдержать чрезмерной нагрузки.

Следует обратить внимание на качество самих цанг. Совершенно должно быть исключено появление даже малейшего биения фрезы, то есть патрон должен обеспечивать идеальную центровку. В этом плане лучше себя показывают зажимы с максимальным количеством цанговых лепестков.

Рабочая платформа (подошва) фрезера

От качества исполнения этой важнейшей детали инструмента напрямую зависит качество выполнения работ и возможности фрезера. Именно платформа становится основной опорой на обрабатываемую деталь, и ее перемещение по поверхности не должно сопровождаться никакими помехами.

Платформа ручного фрезера должна обеспечивать свободное перемещение инструмента по обрабатываемой детали, его устойчивость и хороший обзор рабочей области.

Платформа ручного фрезера должна обеспечивать свободное перемещение инструмента по обрабатываемой детали, его устойчивость и хороший обзор рабочей области.

А это означает, что платформа должна быть идеально ровной снизу, без малейших признаков деформации. Как правило, предусматривается полимерная накладка – с ней скольжение по деревянной поверхности получается более свободным, снижается риск случайного поцарапывания обрабатываемой детали.

Преимущество при выборе стоит отдавать литым металлическим платформам. Они более качественные по исполнению и долговечные, и именно ими оснащаются действительно профессиональные модели. Штампованные же металлические платформы — более легкие, дешевые, но иногда бывают «поведенные». Кроме того, не исключается и риск их деформации в ходе выполнения работ с большой нагрузкой.

Площадь платформы должна обеспечивать хорошую устойчивость инструмента во время выполнения операций. Имеет значение и размер окна для фрезы – иногда слишком маленький проем способен серьезно ограничить возможности использования оснастки большого диаметра.

Понятно, что должен обеспечиваться хороший обзор области обработки. Можно встретить модели фрезеров (как правило – кромочных), у который вообще накладка на платформу исполнена из прозрачного пластика. С одной стороны, безусловно – удобно, но со временем пластик тускнеет, теряет прозрачность, что вынуждает проводить замену детали. Впрочем, время от времени по мере износа приходится заменять любые полимерные накладки подошвы — обычно они для этого делаются съемными.

Особенности электротехнической части

Следует обратить внимание на некоторые моменты, напрямую касающиеся работы электрического привода инструмента.

  • Система плавного пуска имеется далеко не у всех моделей. Но если она есть, то это немалый «бонус» к общему качеству инструмента.
Система плавного запуска – очень полезное дополнение к функциональности ручного фрезера

Система плавного запуска – очень полезное дополнение к функциональности ручного фрезера

При нажатии на клавишу пуска фрезер набирает обороты не мгновенно, а постепенно. Это исключает рывки, стартовые перегрузки привода. Обеспечивается бережное отношение к режущей оснастке, сводится к минимуму вероятность случайной порчи заготовки в начале ее обработки.

  • Расположение клавиши пуска тоже имеет немалое значение – она должна быть удобна для оператора, не вызывать быстрой усталости пальцев, позволять быстро реагировать при управлении процессом обработки. Как правило, пусковая клавиша располагается на одной из рукояток. Хотя бывают и иные варианты.
Обязательно проверьте при выборе особенности расположения клавиш (кнопок) управления и удобство пользования ими – это не должно вызывать быстрого утомления руки.

Обязательно проверьте при выборе особенности расположения клавиш (кнопок) управления и удобство пользования ими – это не должно вызывать быстрого утомления руки.

Но чтобы исключить вероятность случайного пуска, должна быть предусмотрена и предохранительная кнопка. Кроме того, многие модели предполагают еще и кнопку стопорения пусковой клавиши во включенном положении – это бывает необходимо при выполнении многих объемных задач. Известно, что нередко ручной фрезер устанавливается на рабочем столе (стойке) стационарно, и без такого стопора во включенном положении просто не обойтись.

  • Современные профессиональные модели оснащаются электронной системой автоматического поддержания заданной скорости вращения. Такая функция позволяет выполнять наиболее качественную обработку деталей. Вполне понятно, что при фрезеровании плотных пород древесины из-за оказываемого сопротивления количество оборотов может падать. Кроме того, иногда встречаются особо уплотнённые участки материала, например, в области сучков. Константная электроника мгновенно отреагирует на это и скорректирует текущую мощность привода, чтобы скорость вращения оставалась стабильной на любых участках.
  • Чтобы не переживать излишне за возможный перегрев инструмента (в ходе работы можно просто увлечься и подзабыть про необходимость периодических пауз), лучше всего приобретать модели, оснащённые системой защитного отключения. При признаках перегрева термореле или специальный механизм на щетках двигателя просто разорвет цепь питания привода.

Такая система есть не у всех моделей – чаще она предусматривается на профессиональном инструменте высокой мощности. Как вариант – можно приобрести фрезер, в котором о скором перегреве просигнализирует цветовой индикатор.

  • Удобны в работе ручные фрезеры, в которых предусмотрена встроенная светодиодная подсветка рабочей области. Это позволяет не снижать точность выполнения операций даже при недостаточной освещенности или в условиях неблагоприятного расположения источников естественного или искусственного света в помещении.
  • Имеет смысл сразу оценить длину шнура питания – если он слишком короткий, то это создаст массу трудностей при выполнении фрезеровальных операций. Обратите внимание и на расположение шнура – он не должен затруднять обзора, маневренности.
Расположение кабеля питания не должно затруднять выполнения обрабатывающих операций

Расположение кабеля питания не должно затруднять выполнения обрабатывающих операций

Кроме того, неудачное расположение кабеля нередко провоцирует его стремление оказаться в непосредственной близости к области обработки – а это уже довольно опасно.

Дополнительная оснастка ручного фрезера

При работе с ручным фрезером неоценимую помощь могут оказать дополнительные приспособления. Некоторые из них традиционно входят в комплект поставки, другие – приобретаются отдельно.

Параллельным упором обычно комплектуются все модели. Он позволяет выполнять ровную обработку параллельно краю заготовки или шаблона.

Простейший параллельный упор, жестко закреплённый на штангах, положение которых регулируется зажимными винтами на платформе

Простейший параллельный упор, жестко закреплённый на штангах, положение которых регулируется зажимными винтами на платформе

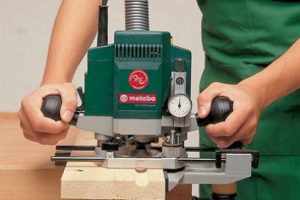

От качества изготовления упора зависит точность обработки. Увы, но встречаются изделия, не выдерживающие никакой критики – с явными деформациями металлической пластины или с недостаточной фиксации штанг. На это стоит обратить внимание.

Более «продвинутые» упоры позволяют даже с высокой точность выставлять величину бокового вылета относительно оси вращения фрезы. Они оснащаются специальным винтом с нанесенной шкалой регулировки.

Параллельный упор, оснащенный механизмом точной регулировки величины бокового вылета.

Параллельный упор, оснащенный механизмом точной регулировки величины бокового вылета.

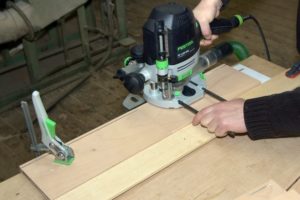

Другой вариант обеспечения выборки точных линейных или обработки кромок по заданным размерам – это использование специальной металлической шины. Вместо параллельного упора на штанги подошвы фрезера одевается башмак-адаптер, который будет перемещаться по выступу шины, обеспечивая требуемое перемещение инструмента.

Направляющая шина с башмаком-адаптером на штангах

Направляющая шина с башмаком-адаптером на штангах

Выполнять выборку проемов, пазов, гнезд, декоративных деталей поверхностной отделки с точно заданными размерами помогают специальные шаблоны. Многие мастера их изготавливают самостоятельно, но некоторые универсальные модели можно приобрести в специализированном магазине.

Фрезеровальные шаблоны: слева – изготовленный собственными силами, справа – заводского производства

Фрезеровальные шаблоны: слева – изготовленный собственными силами, справа – заводского производства

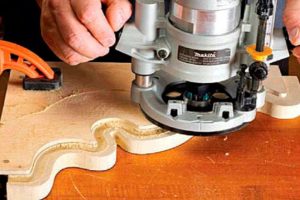

А вот для работы с шаблонами или для «серийного» воспроизводства деталей сложной конфигурации по уже ранее изготовленной требуется особая дополнительная оснастка.

Для копирования контура по шаблону может использоваться фреза с подшипником

Для копирования контура по шаблону может использоваться фреза с подшипником

Это может быть и просто фреза с подшипником, который перемещается по краю шаблона. Но такой подход не всегда удобен. Случается, что подшипник на фрезах невысокого качества перегревается и разлетается в самый неподходящий момент, что приводит к порче обрабатываемой детали.

Другой подход подразумевает применение специальных копировальных втулок, устанавливаемых снизу в окно опорной платформы. В этом случае инструмент перемещается с опорой выступа втулки на край шаблона, точно повторяя его конфигурацию.

Опорная платформа ручного фрезера с установленной копировальной втулкой. Такие втулки обычно приобретаются наборами под конкретную модель инструмента.

Опорная платформа ручного фрезера с установленной копировальной втулкой. Такие втулки обычно приобретаются наборами под конкретную модель инструмента.

Крепление втулок бывает разным – с помощью фигурных выступов или же резьбовыми соединительными деталями. Так что если в планах потенциального владельца — такой тип обрабатывающих операций, имеет смысл сразу же оценить и то, позволяет ли приглянувшаяся модель устанавливать такие насадки, и то, какие конкретно втулки требуются для этого фрезера и есть ли они в продаже.

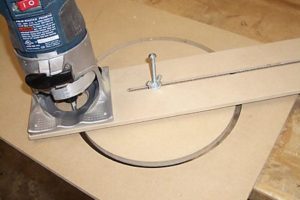

Выполнять плавные закругления углов мебельных панелей, вырезать круглые отверстия или гнезда большого диаметра помогают циркульные насадки. Они тоже связывается штангами с рабочей платформой фрезера и жестко крепятся в центре будущей дуги или окружности. А изменением длины штанги выставляется требуемый радиус.

Фрезерование по дуге или окружности — с помощью специальной циркульной приставки и с использованием развернутого «вверх ногами» параллельного упора.

Фрезерование по дуге или окружности — с помощью специальной циркульной приставки и с использованием развернутого «вверх ногами» параллельного упора.

Циркульные насадки могут быть отдельным «девайсом». Но очень часто с подобной ролью вполне справляются и параллельные упоры, имеющие специальное отвесите для крепления в центре окружности и развернутые для выполнения этой операции вверх. Наверное, несложно и самостоятельно изготовить такое приспособление, максимально удобное для личного использования, используя штатные зажимы для крепления штанг на платформе.

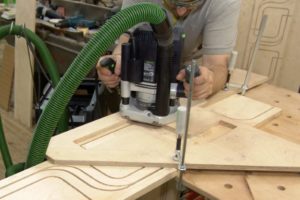

Большинство современных моделей уже по умолчанию комплектуются патрубком для подсоединения шланга пылесоса. Это позволяет выполнять уборку опилок непосредственно в ходе работы, что улучшает обзор рабочей зоны, качество и точность выполняемых операций. Если такой опции нет, то следует поинтересоваться, а предусмотрена ли вообще подобная возможность, и есть ли в продаже адаптеры, подходящие к данной модели.

Патрубок для подключения всасывающего шланга пылесоса может иметься, так сказать, «по умолчанию» или приобретаться отдельно. Главное, чтобы была предусмотрена возможность его установки.

Патрубок для подключения всасывающего шланга пылесоса может иметься, так сказать, «по умолчанию» или приобретаться отдельно. Главное, чтобы была предусмотрена возможность его установки.

*  *  *  *  *  *  *

Завершая рассмотрение критериев выбора качественного ручного фрезера, можно добавить следующее. Такой инструмент стоит приобретать только в специализированных магазинах, там, где имеется возможность «личного общения» с выбираемой моделью. Очень большое значение имеет эргономика фрезера, а оценить ее, не подержав его в руке, не опробовав удобство органов управления и регулировки – просто невозможно.

Кроме того, в хороших магазинах можно получить грамотную консультацию, опробовать инструмент на холостом ходу и под нагрузкой (не должно быть никаких биений, вибраций, люфта). Желательно сразу ознакомиться условиями гарантии производителя, с расположением сервисных центров в регионе проживания, с наличием в свободной продаже расходных материалов и наиболее необходимых комплектующих.

Понятно, что предпочтение всегда должно отдаваться оригинальной технике авторитетных производителей. Вряд ли стоит приобретать изделия никому не известных фирм – по крайней мере, будет разумно предварительно познакомиться с ними на официальный сайтах (если они, конечно, есть) и на форумах профессиональных мастеров.

Приобретение фрезера в обязательном порядке должно сопровождаться простановкой в паспорте изделия отметки о месте и дате продажи. Без этого заводская гарантия просто останется фикцией.

Краткий обзор популярных моделей ручных фрезеров

Обзор будет предоставлен по двум «весовым категориям», которые могут подойти для домашней мастерской – легкие и средние фрезеры. И в каждой из них рассмотрим по три популярные у пользователей модели.

Приобретать тяжелую мощную фрезеровальную технику, не имея опыта выполнения работ – это никому не нужная авантюра, которая обернется лишь тратой немалых денег. А дорогостоящее оборудование будет по большей части в простое, то есть станет абсолютно не рентабельным.

Легкие ручные фрезеры мощностью до 1000 Вт

«Фиолент МФ2620Э»

Легкая модель, через пользование которой прошло огромное количество начинающих мастеров. Может считаться уже морально устаревшей, но тем не менее выпускается до сих пор и пользуется довольно высоким спросом, во многом – благодаря доступной стоимости.

Для выполнения первых учебных шагов начинающим мастером бывает нередко вполне достаточно простенькой, но вполне функциональной и надежной модели «Фиолент МФ2-620Э».

Для выполнения первых учебных шагов начинающим мастером бывает нередко вполне достаточно простенькой, но вполне функциональной и надежной модели «Фиолент МФ2-620Э».

  • Основные технические характеристики фрезера:

— Мощность – 620 Вт.

— Скорость вращения шпинделя – регулируемая, от 7800 до 32000 об./мин.

— Рабочий  вертикальный ход фрезы — 50 мм.

— Диаметр цангового патрона – 8 мм.

— Револьверный упор – ограничитель глубины фрезерования на 3 позиции.

— Габариты инструмента — 275×130×267 мм, масса 2,3 кг.

Плавного пуска, освещения рабочей зоны, возможности установки копировальных втулок – не предусмотрено. Встроенного патрубка для шланга пылесоса нет, но платформе имеются резьбовые гнезда для его установки.

— Средняя стоимость фрезера – 3400 руб.

  • Отмеченные достоинства модели:

Легкий, недорогой фрезер, позволяет работать одной рукой.

— Несмотря на невысокую мощность, способен к длительной работе – за счет удачной системы охлаждения привода.

— Удобный мягкий длинный шнур питания.

— Многие отзываются, как о лучшей модели именно для первых любительских шагов в освоении фрезеровального мастерства.

  • Недостатки модели:

— Все же, по сравнению с современными фрезерами, уже является «позавчерашним» днем.

— Очень неудобная и неточная система глубины выборки – в обязательном порядке требуется пробный заход с последующим промером – погрешности могут составлять несколько миллиметров.

— Невысокое качество сборки «узла погружения» вертикальные направляющие часто клинит.

— Зажимной винт-стопор, одновременно выполняющий роль второй рукоятки – довольно хлипкий.

— Зажимные винты для крепления штанг параллельного упора (входящего в комплект) – очень короткие, поэтому частенько фиксации ими становится недостаточно.

— Неудобный, устаревший и не отличающийся надёжностью механизм регулировки оборотов шпинделя, расположенный непосредственно на пусковом курке.

Многие мастера самостоятельно дорабатывают эту модель, и потом с успехом используют в течение длительного времени.

«Makita RP0900»

Популярная лёгкая модель малой мощности. Лучше приобретать оригинальной японской сборки, но найти такую – чрезвычайно сложная задача, так как основные производственные мощности располагаются в Китае.

Лёгкий компактный фрезер «Makita RP0900» — хотя функциональность и ограничена, модель пользуется широкой популярностью

Лёгкий компактный фрезер «Makita RP0900» — хотя функциональность и ограничена, модель пользуется широкой популярностью

  • Основные характеристики фрезера:

— Мощность привода – 900 Вт

Скорость вращения шпинделя – 27000 об./мин., причем возможности регулировки этого параметра не предусмотрено.

— Рабочий ход фрезы – 35 мм.

— Штатная цанга – 8 мм.

— Габариты прибора — 256×200×200 мм, масса 2,7 кг.

Систем плавного пуска, поддержания стабильного числа оборотов, подсветки рабочей зоны не предусмотрено.

— Средняя цена фрезера в базовой комплектации (с параллельным упором и съемным патрубком для пылесоса) – 7400 руб.

  • Отмеченные достоинства модели:

— Компактность, манёвренность, удобство при выполнении тонких операций, продуманная эргономика.

— Удобная клавиша пуска с предохранительной кнопкой и фиксатором включенного положения.

— Очень удобная и точная система установки глубины обработки.

  • Недостатки

Они немногочисленные, и к главному можно отнести все же отсутствие возможности регулировать количество оборотов.

— Иногда вызывает нарекание качество китайской сборки – на некоторых изделиях отмечался как люфт, так и заклинивание вертикальных штанг при перемещении «головы».

«Hitachi M8SA2»

Весьма популярная модель известной японской компании, чаще всего собираемая в Малайзии. Фрезер малой мощности, хорошо подходящий для довольно точных и качественных работ в домашней мастерской.

Ручной фрезер «Hitachi M8SA2» — несмотря на скромные размеры и мощность, способен на многое

Ручной фрезер «Hitachi M8SA2» — несмотря на скромные размеры и мощность, способен на многое

  • Основные характеристики модели:

— Мощность электропривода – 900 Вт.

— Скорость вращения шпинделя – 25000 об. /мин. без возможности регулировки.

— Рабочий ход фрезы – 60 мм.

— Диметр цангового патрона – 8 мм.

— Масса фрезера – 3,5 кг.

Плавного пуска, подсветки рабочей области – не предусмотрено.

— Примерная цена – 8400 руб.

  • Отмеченные достоинства модели:

— Высокая работоспособность в течение длительного времени.

— Отличная эргономика, возможность менять наклонное положение рабочих рукояток под максимально удобное.

— Удобная и точная система установки глубины обработки.

— Высокое качество сборки, в том числе – узла вертикального перемещения «головы».

— Хорошая комплектация, в том числе – параллельный упор с возможностью точной регулировки длины вылета.

— Отличный обзор рабочей зоны. Возможность быстрой установки копировальных втулок.

  • Указанные недостатки:

— Отсутствие регулировки скорости вращения на данной модели. Выпускается сходная по характеристикам модель, имеющая такой регулятор. Но его ругают за плохую фиксацию выбранного положения – под воздействием вибрации он может самостоятельно «переползти» на другую позицию.

— Отмечались нарекания на быстрый износ щеток электродвигателя.

— Главным недостатком пользователи отмечают крайне неудобный цанговый узел, требующий приложения немалых усилий при смене фрезы.

Ручные вертикальные фрезеры средней мощности (от 1000 до 1500 Вт)

«Bosch POF 1400 ACE»

Очень популярная модель, которую многие считают одной из лучших в этой категории. Бренд – Германия, но сборка на российском рынке чаще всего встречается китайская.

«Bosch POF 1400 ACE» — один из признанных лидеров по популярности

«Bosch POF 1400 ACE» — один из признанных лидеров по популярности

  • Основные характеристики модели:

— Мощность привода – 1400 Вт.

— Скорость вращения шпинделя регулируемая – от 11000 до 28000 об./мин.

— Рабочий ход фрезы – 55 мм.

— Система плавного пуска и поддержания стабильного числа оборотов.

— Подсветка рабочей зоны.

— Диметр цанги – 6 или 8 мм. Возможна установка переходника на 10 мм.

— Масса фрезера – 3,5 кг.

  • Достоинства модели:

— Отличная эргономичность.

— Удобная система установки копировальных колец и фрез, не требующая применения дополнительного инструмента.

— Высокая точность выполняемых операций, удобный механизм настройки глубины прохода, с возможностью точной установки до 0,1 мм.

— Хорошая комплектация, в том числе – удобный кейс.

  • Отмеченные пользователями недостатки:

— Система отвода опилок из рабочей зоны не всегда оправдывает ожидания.

— Поступали жалобы на присутствие люфта на направляющих штангах Вместе с тем, отмечается, что возвратные пружины выполнены слишком тугими, что требует приложения дополнительных усилий при работе.

— Кабель питания коротковат.

— Нет возможности использовать фрезы с хвостовиком в 12 мм.

«Metabo OfE 1229 Signal»

Отличный высокоточный фрезер среднего класса германской разработки и оригинальной сборки.

Характерная особенность «Metabo OfE 1229 Signal» — удобная стрелочная шкала индикации глубины обработки

Характерная особенность «Metabo OfE 1229 Signal» — удобная стрелочная шкала индикации глубины обработки

  • Характеристики модели:

— Мощность электропривода – 1200 Вт.

— Расширенный диапазон регулировки скорости вращения шпинделя – от 5000 до 25000 об./мин.

— Рабочий ход фрезы – 50 мм.

— Диаметр цанги – 8 мм.

— Система поддержания стабильного числа оборотов.

— Защита от перегрева – самовыключающиеся щетки двигателя.

— Масса прибора – 3,4 кг.

— Примерная цена – 22000 руб.

  • Достоинства фрезера:

— Отличные эксплуатационные показатели, высокая универсальность.

— Удобная и точная система настройки глубины обработки – со стрелочной индикацией.

— Высочайшая надёжность в работе, отменное качество сборки.

  • Отмечаемые недостатки:

— Слишком тугие пусковые клавиши для непривыкших.

— Отсутствуют системы подсветки рабочей области и плавного пуска. При такой стоимости они все же явно напрашиваются.

— Ограниченность в применении фрез диаметром хвостовика всего 8 мм.

— Хотя качество фрезера – отменное, цена все же явно завышена для инструмента такой категории мощности, и с далеко не полным набором возможных функций.

«AEG MF 1400 KE»

Ручной фрезер германского бренда, традиционно китайской сборки. Модель, славящаяся своей богатой комплектацией.

Модель «AEG MF 1400 KE» широко известна еще и тем, что в комплект к фрезеру входит очень много полезных дополнительных приспособлений.

Модель «AEG MF 1400 KE» широко известна еще и тем, что в комплект к фрезеру входит очень много полезных дополнительных приспособлений.

  • Основные характеристики прибора

Мощность электропривода – 1400 Вт.

— Скорость вращения шпинделя регулируется в пределах от 10000 до 23000 об./мин.

— Имеется система «константной электроники» — поддержания нужной скорости вращения вне зависимости от нагрузки.

— Система плавного пуска и быстрого торможения шпинделя при выключении.

— Рабочий ход фрезы – 64 мм.

— Диметр цанг – 10 и 12 мм.

— Защита от перегрева.

— Подсветка рабочей зоны

Масса прибора в погружной сборке – 5,4 кг, в кромочной – 4 кг.

— Средняя стоимость комплекта – 19000 руб.

  • Достоинства модели:

— Прежде всего на ум приходит без преувеличений – шикарная комплектация.

Так, в набор входит две базы с тремя подошвами разной конфигурации – для погружных, кромочных и копировальных операций. Кроме того – пять копировальных втулок разного диаметра, два цанговых патрона (на 10 и 12 мм), параллельный упор со штангами, система отвода опилок со сменными адаптерами для пылесоса – под различные типы выполняемых операций, необходимые ключи и монтажные детали. Подошвы и защитные ограждения выполнены из прозрачного пластика, что открывает хороший обзор рабочей области. Весь комплект уложен в удобную сумку.

— Отличная эргономика фрезера в любом виде сборки.

— Многофункциональность – по сути , два инструмента в одном комплекте.

— Вполне разумное сочетание качества, укомплектованности и цены.

— Для «продвинутых» мастеров – уникальная возможность использования «головы» в качестве электропривода для собственноручно разработанных и изготовленных деревообрабатывающих станочков.

  • Отмеченные недостатки:

— Много нареканий на работу погружной базы – слишком тугой ход, нередкие заклинивания. Судя по отзывам, многие мастера, не желаю расставаться с этим инструментом, сразу модернизируют вертикальные направляющие штанги.

— Прибор в варианте сборки с погружной базой поучается весьма тяжеловесным (более 5 кг) – не все операции выполнять удобно.

— Накладки, экраны и направляющие упоры из оргстекла довольно быстро изнашиваются, мутнеют, теряют в прозрачности и требуют замены.

Крепеж, применяемый для монтажа дополнительный приспособлений и накладок, имеет дюймовый стандарт. В случае потери винтов могут быть определенные сложности с поиском аналогов.

*  *  *  *  *  *  *

Итак, были рассмотрены критерии выбора ручного фрезера, даны советы по оценке такого инструмента, приведен краткий обзор популярных моделей. Надеемся, что полученная информация поможет читателю подобрать оптимальный вариант.

А чтобы дополнить общую картину – посмотрите видеосюжет, в котором опытный мастер дает свои рекомендации по выбору фрезера для начинающих.

Видео: Как подойти к выбору своего первого ручного фрезера?

главный редактор

Автор публикации
Ведущий Строительный Сайт России - StroyDay
Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и советов по ремонту, дизайну и строительству из наших социальных сетей


Уже 432 300 участников с нами, присоединяйтесь и вы!
