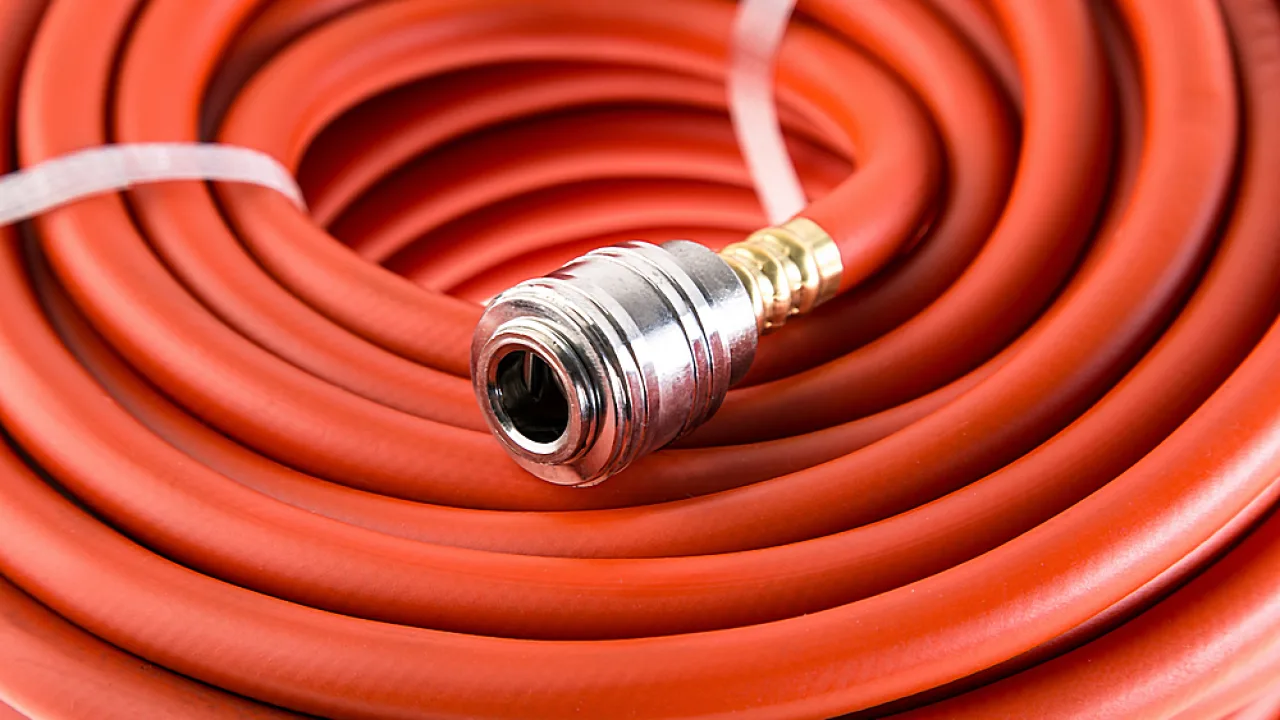

Какой шланг выбрать для компрессора: ТОП-10 самых популярных вариантов

Но от компрессора или, скажем, коллектора сжатого воздуха его необходимо подать на исполнительный инструмент. Вот именно эту миссию и выполняют шланги высокого давления для компрессора. И выбирать их нужно не менее вдумчиво, чем сам пневматический инструмент. Таких изделий в магазинах представлено великое множество и, откровенно говоря, много там третьесортного барахла. Или же таких моделей, цена на которые поражает своей недосягаемостью при, казалось бы, отсутствии аргументов к этому. Поэтому в качестве помощи тем начинающим мастерам, кому впервые предстоит сделать подобную покупку, даем подсказки, какой шланг выбрать для компрессора, с одновременным представлением рейтинга лучших десяти моделей по отзывам пользователей.

*  *  *  *  *  *  *

Итак, первой будет показана краткая таблица рейтинга, просто с перечислением моделей , попавших в него, и очерёдностью мест. Затем в небольшом теоретическом разделе будут освещены основные критерии оценки шланга для компрессора при выборе. И после этого раздел отводится более близкому знакомству с «номинантами» нашего рейтинга.

 Выбор шланга высокого давления для компрессора

Что должен обеспечивать шланг высокого давления?

Итак, шланг высокого давления – это та самая магистраль, по которой сжатый воздух следует от места его получения до использующего его пневматического инструмента. В качестве источника сжатого воздуха в гаражах или авторемонтных мастерских чаще всего используется компрессор.

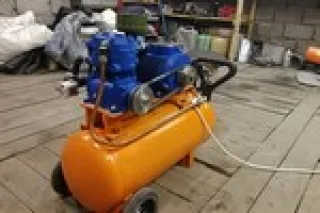

Что такое компрессор, и как его выбирают?

Эти «генераторы» сжатого воздуха могу работать от электричества или от двигателя внутреннего сгорания, отличаться принципом компрессии, мощностными параметрами привода, компоновкой, габаритами и другими нюансами. Об особенностях выбора гаражного компрессора – читайте в отдельной публикации нашего портала.

Не будем здесь перечислять все разновидности пневматического инструмента, используемые мастерами различного направления. Но тот кто понимает, о чем идет сейчас речь – знает, что это разнообразие весьма велико. Каждый из пневматических инструментов рассчитан на работу с определенными характеристиками подачи сжатого воздуха — речь идет о давлении и о расходе воздуха. Как правило, компрессор по возможности устанавливается стационарно (это довольно громоздкая и тяжелая «машина»), а инструмент может использоваться по всему помещению и даже на улице. Наконец, на участке использования пневмоинструмента у того тоже должна быть определенная степень свободы перемещения. Вот мы, по сути, в предыдущем абзаце и сформулировали основные критерии оценки шланга, соединяющего компрессор с конкретным инструментом – рабочее давление, диаметр шланга (от чего напрямую зависит расход), длина, материал (эластичность материала при перемещении и возможность работы на улице), особенности строения и коммутации. Давайте пройдёмся по этим критериям чуть подробнее.

Критерии оценки шланга для компрессора

Особенности формы выпуска шлангов высокого давления

По этому несколько словному критерию шланги можно разделить на следующие группы:

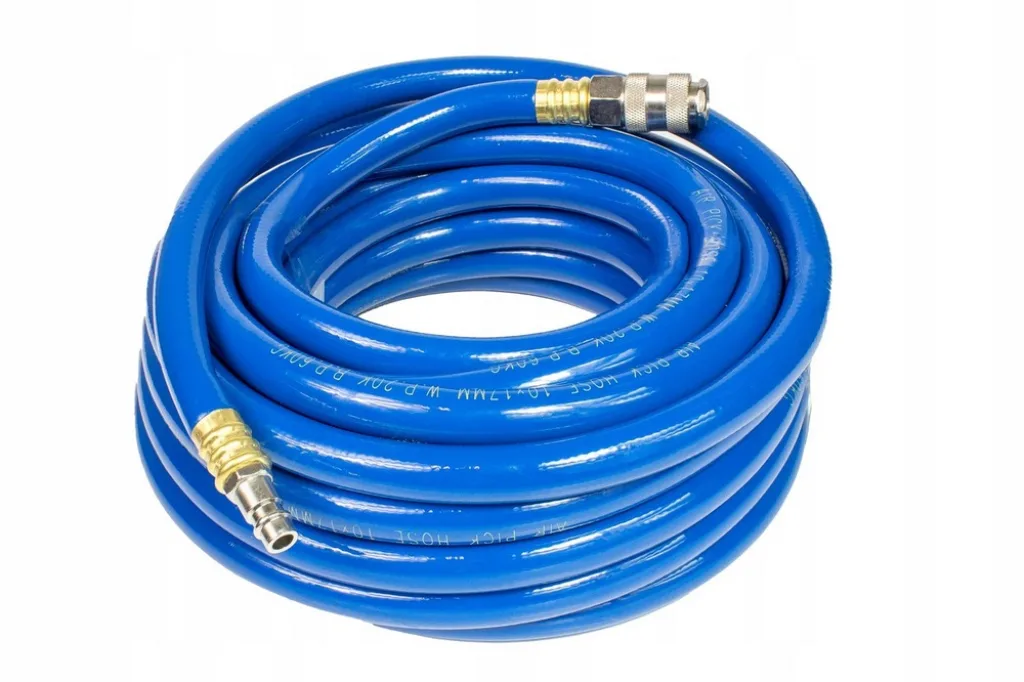

• Прямой шланг, требуемой длины, оснащенный коннекторами на обоих концах. Это наиболее распространённый вариант, и его часто используют для создания стационарных постов в помещении, прокладывая рукав от компрессора к участку выполнения той или иной операции.

Как правило, именно прямым шлангам поручают самые нагруженные по давлению воздуха магистрали. И потому их отличает и большие диаметры, и утолщенные армированные стенки.

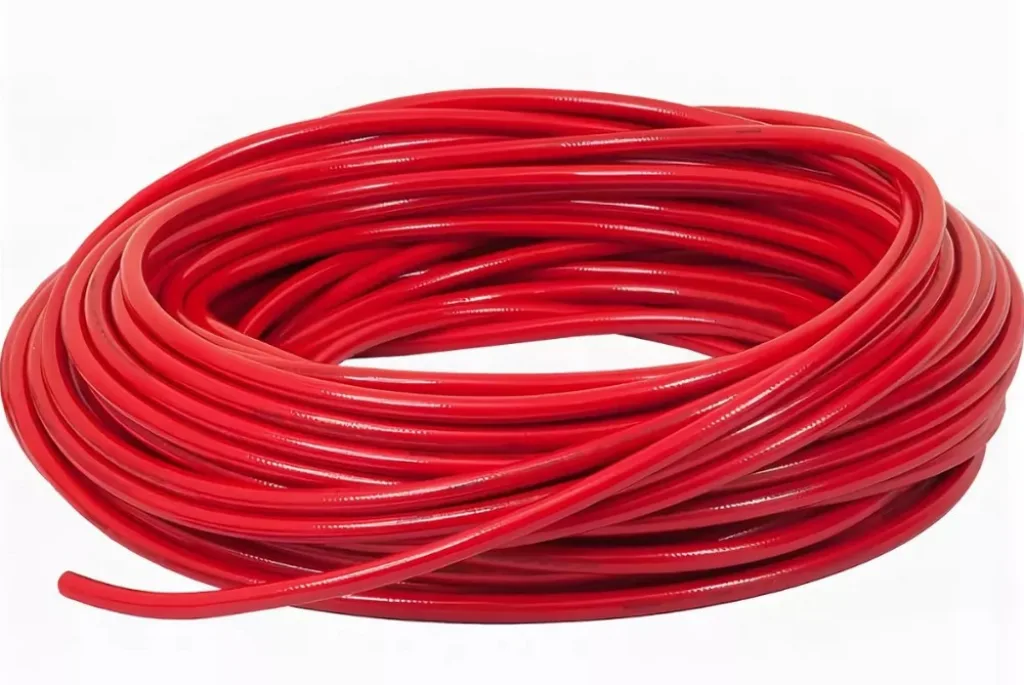

Кстати, прямые шланги могут реализовываться и метражом, в бухтах. Но только они в этом случае пока не оснащены соединительными фитингами. Впрочем, в некоторых  магазинах можно сразу заказать и такую услугу – на выбранный шланг требуемой длины мастера торговой компании сразу установят указанные  заказчиком коннекторы.

Иногда коннекторов и не требуется – когда подключения шлага производят на штуцеры-«ёлочки» с последующей обтяжкой этого узла хомутами. Это зависит от особенностей компрессора и используемого пневматического инструмента.

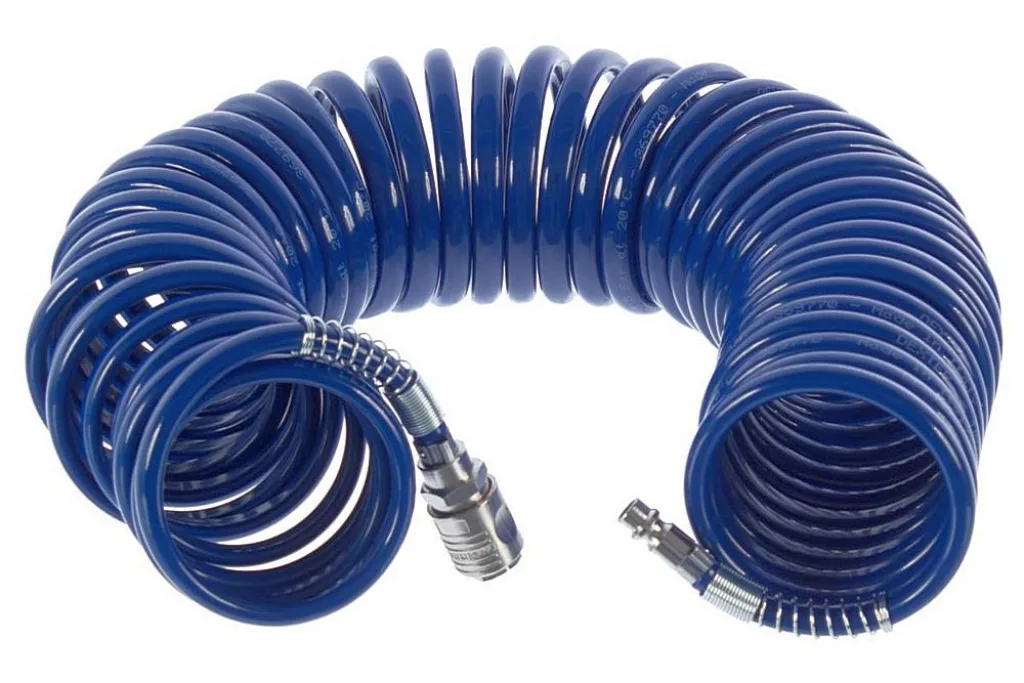

• Витые спиральные шланги очень любят использовать на шиномонтаже или в других авторемонтных мастерских. Рукав определенной длины (как правило, не особо большого внешнего диаметра) в заводских условиях свернут спирально, так, что при растягивании эта спираль действует как пружина, стремясь вернуться в исходное компактное состояние.

Очень удобно – закончил мастер выполнение своей операции, повесил инструмент на место – и весь длинный шланг собрался в компактную «спираль». Конечно, с толстыми шлангами, рассчитанными на повышенное давление или высокий расход, такое сделать сложно. Но для очень многих операций подобные рукава становятся буквально спасением от нагромождения проводов и шлангов под ногами.

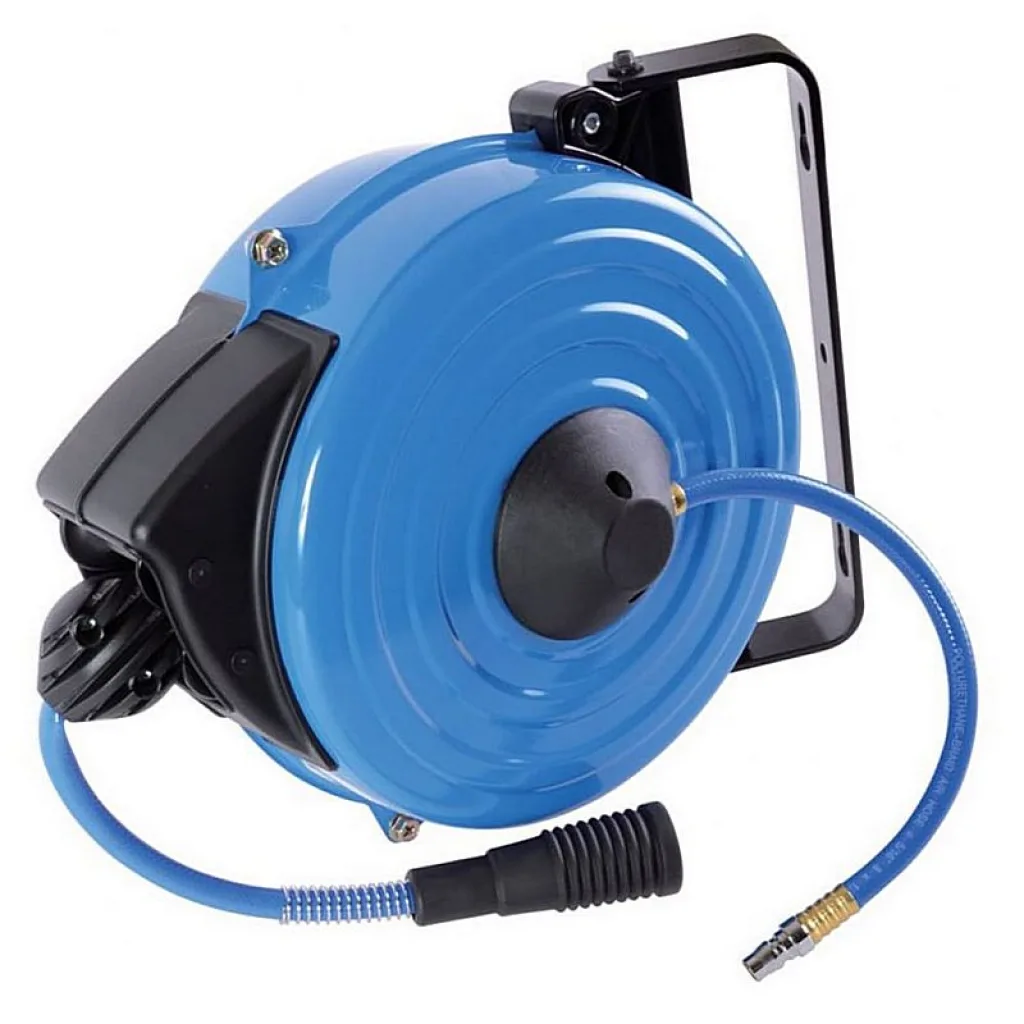

Интересно, что в настоящее время все большую популярность обретают, так сказать, промежуточный вариант. То есть прямой шланг намотан на открытую или закрытую катушку, предохраняющую его от загрязнений и повреждений. Катушка автоматически работает на сворачивание рукава, но мастер всегда может отмотать себе ровно столько, сколько ему шланга нужно.

Длина шланга

Здесь – ничего особо сложного. Если это прокладывается магистраль от компрессора к рабочему месту вдоль стены – несложно вычислить на чертеже. Если при этом шланг сразу напрямую подключается к какому-то ручному инструменту – учитывается и необходимость перемещения работника на участке работы. Важно помнить, что излишняя длина – не приветствуется, не стоит загромождать стены никому ни нужными петлями пневмомагистралей,  или пол - протянутыми  рабочими рукавами. Следует понимать, что лишняя длина – это всегда и потеря давления, и уязвимые места для повреждения шлангов. Да и просто – лишние траты безо всяких «дивидендов» взамен. В этом вопросе хорошими помощниками становятся спиральные или катушечные варианты, о которых говорилось выше. Там даже небольшой резерв длины не становится помехой.

Диаметр шланга

Диаметр шланга всегда описывается двумя параметрами – внутренним и внешним. Наверное, понятно, что разница между этими величинами покажет удвоенную толщину стенки. Например, внутренний 10 мм, внешний 13 мм, стенки 2×1,5 мм. На выбор диаметра шланга может повлиять несколько факторов. Из чего исходить? — Ну во-первых, шланг побирается под определенный пневмоинструмент, в паспорте которого уже могут быть прямые указания на этот счет. — Во-вторых, штуцер имеющегося компрессора или инструмента может послужить подсказкой, если там используется «елочка». — Если на первом месте стоит производительность по воздуху, то важно, чтобы она не была ниже допустимой. А это как раз зависит от диаметра. В интернете можно отыскать таблицы этой зависимости. Ну или принять к сведению такие «эмпирические» подсказки:

• Внутренний диаметр 6 мм должен обеспечить расход сжатого воздуха 1000 литров в минуту. Этого достаточно для краскопультов или продувочных пистолетов.
• Внутренний диаметр 8 мм – расход до 2000 л/мин. К этой категории можно отнести практически весь пневматический гаражный инструмент.
• Внутренний диаметр 10 мм и более - расход свыше 2000 л/мин. Это уже больше подойдёт для промышленных пневматических линий в цехах.

Делать диаметр больше – можно, но только если этому находятся какие-то разумные оправдания. Например, магистраль прокладывается с перспективой вскорости организовать на ней еще один рабочий пост. Ну или просто когда какой-то шланг уже есть в наличии, и им можно заменить недостающий с меньшим диаметром. А вот заужать диаметр – этого делать нельзя!

Рабочее давление шланга

Понятно, что оно не должно быть меньше номинального, установленного для корректной работы подключаемого пневмоинструмента. С этим вопросом обычно проблем не возникает – в условиях мастерской запредельно высокие показатели давления не используются. А шланги еще и обладают «нехилым» запасом прочности, заложенным в них при конструировании. Шланги, да, иногда ломаются или дают утечки воздуха. Но практика показывает, что это вовсе не из-за повышенного давления – скорее из-за некачественного материала самих рукавов или неправильных условий их эксплуатации.

Как правило, указанных пределов давления на шланги того или иного диаметра всегда хватает с запасом. Но проверить – нелишнее. Скажем еще так – для большинства операций в гараже будет достаточно 6 или 8 бар. Иногда (нечасто) потребуется 10. Выше – это все резерв, который никогда не будет востребован. Материал изготовления шланга Очень важный параметр, от которого зависят и другие факторы. По материалу изготовления пневматические шланги можно разделить так:

• Шланги из ПВХ. Они самые недорогие, довольно легкие, способны справляться с немалыми барическими нагрузками. Но вот механические нагрузки им противопоказаны (их ничего не стоит прорезать или проколоть). Да и к морозу стойкости практически нет – материал дубеет и может дать трещину.

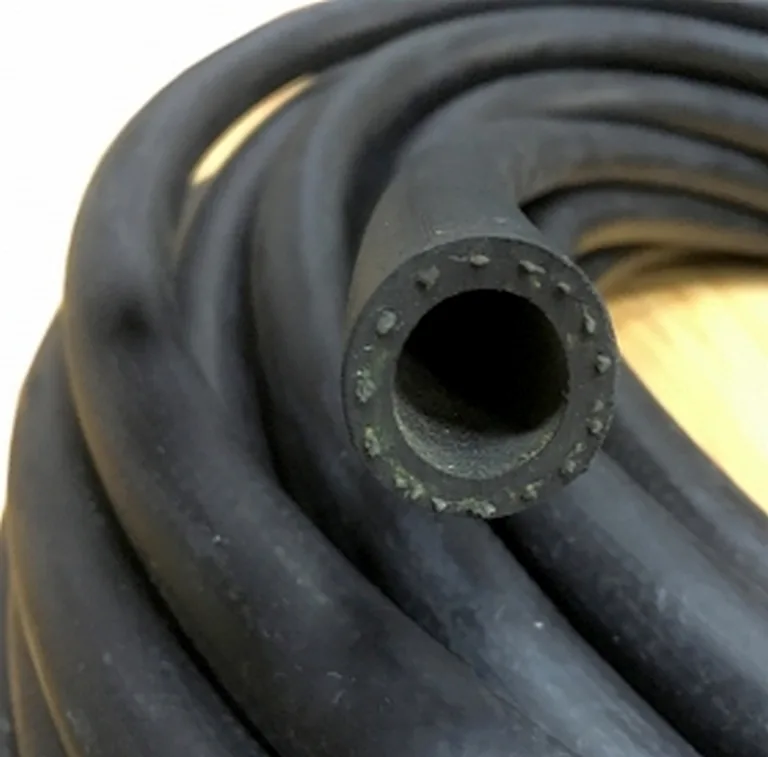

• Никогда, наверное, не уйдут на покой резиновые шланги с армированием. Их знают многие – обычно их именуют по старинке «кислородными». Они действительно очень надежные во всех отношениях, но их главный минус – это тяжесть. Работать с таким рукавом, да еще и в какой-то сложной позе – надолго сил не хватит.

• Полиамидные шланги недорогие. Но и век их крайне короток. Так, иногда взять на замену, если нет возможности сразу приобрести что-то получше. А еще правильнее – вообще не брать… По крайней мере так советуют опытные мастера.
• Одними из наиболее совершенных на настоящий момент считаются полиуретановые шланги (PUR). Они не боятся ни высоких, ни низких отрицательных температур, практически не теряя пластичности. Да и прочностными показателями у них все нормально.

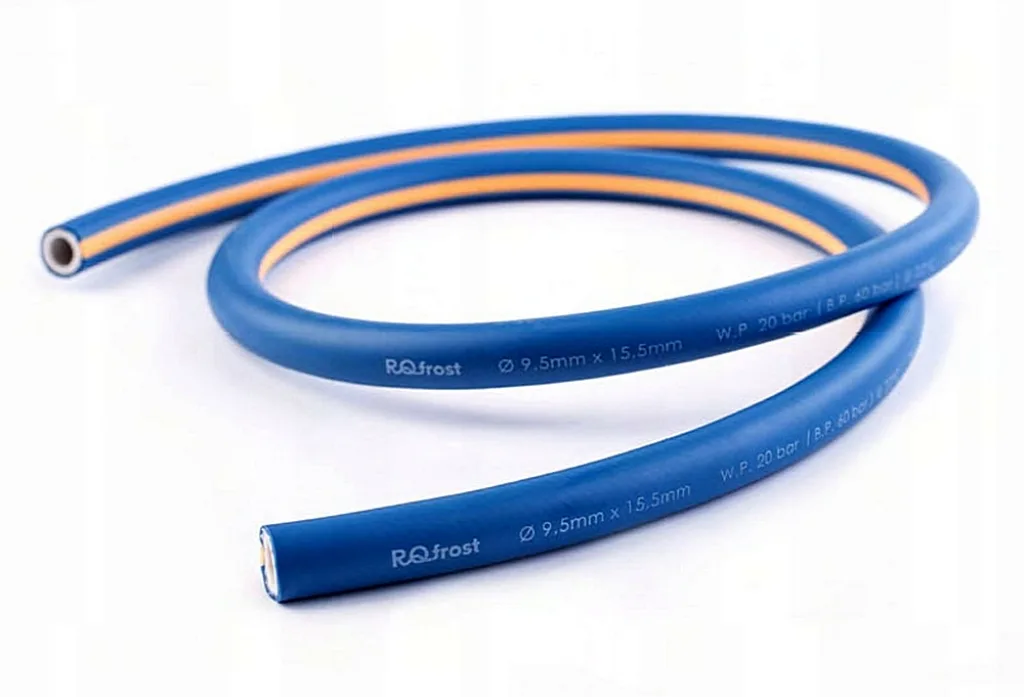

• Гибридные шланги — это высшие показатели прочности за счет сочетанных преимуществ полиуретана и резины, да еще и с полиамидным армированием. Такие рукава лучше использовать на самых ответственных и нагруженных участках.

Кое-где встречаются упоминания о силиконовых шлангах. Возможно, у кого-то был какой-то опыт общения с ними, с непонятным результатом. Ну и ладно, просто запомните, что их лучше даже не рассматривать – они не для высокого давления.

Типы коннекторов

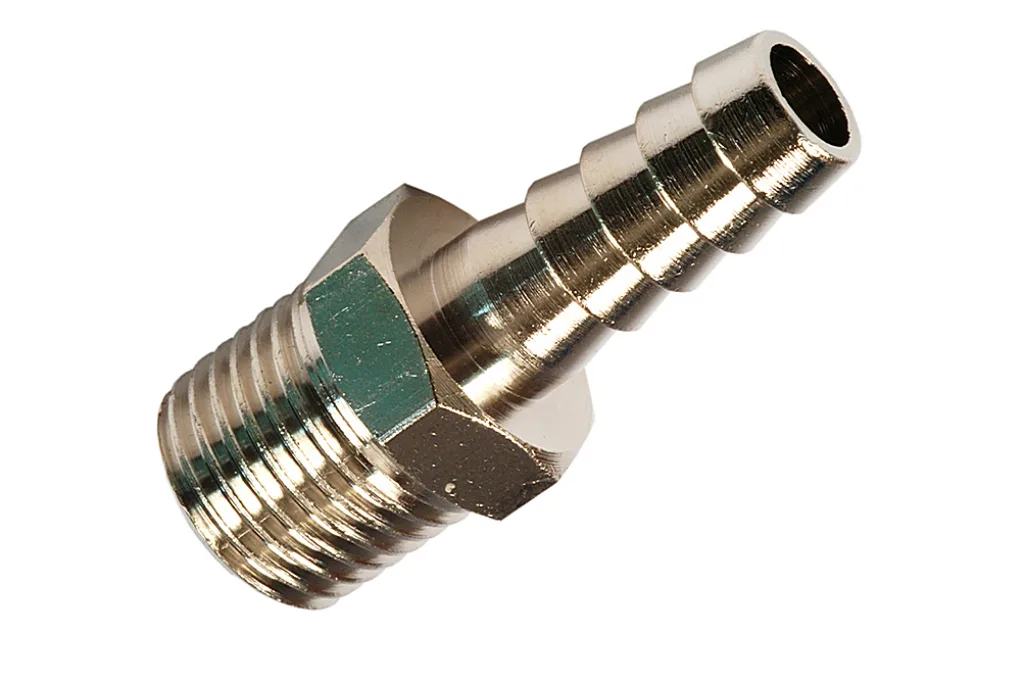

Шланг должен каким-то образом соединяться с компрессором и с инструментом. Если на компрессоре и (или) на инструменте уже имеется штуцер типа «ёлочка», то никакой коннектор и не понадобится. Просто шланг нужного внутреннего диаметра с усилием насаживается на этот штуцер, а потом соединительный узел стягивается хомутом.

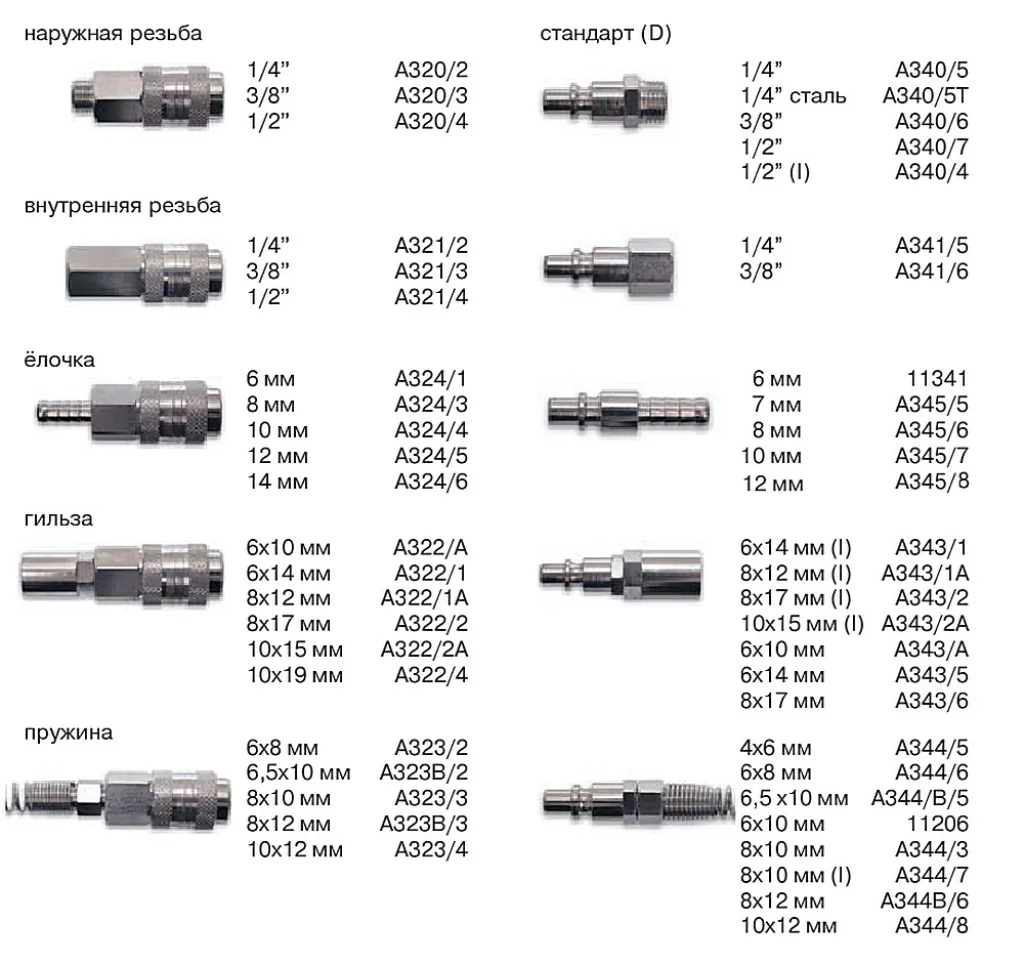

Чтобы можно было оперативно менять и рукава, и инструмент на них, лучше использовать какую-то унифицированную систему коммутации. Такая систем есть, ее называют Rapid Euro. Она представляет собой быстроразъёмное соединение «штуцера» и «розетки» (в народе говорят «папы и мамы». Причем каждое соединение еще и снабжено обратным клапаном, то есть при снятии инструмента воздух в шлаге будет блокироваться. Можно менять оснастку, не отвлекаясь на выключение компрессора. Многие из продаваемых шлангов уже имеют такие коннекторы. Если нет, то на шлангах могут быть наконечники с внешней или внутренней резьбой – опять же, чтобы навернуть сюда «рапиды». На крайний случай можно и самостоятельно одеть на «голый» шланг быстросъемные фитинги, например, выбрав в магазине такие, что оснащены опять все той же «елочкой». На схеме ниже показаны примеры рапид штуцеров (справа) и розеток (слева), с различными вариантами крепления их к шлангу. Один из примеров коннекторов Rapid Euro для соединения шлангов высокого давления и пневматического оборудования. До недавнего прошлого была весьма популярна система коммутации пневматических шлангов типа «байонет».  Однако в наше время от нее уже отказались, хотя на старом оборудовании и инструменте еще такие соединительные узлы могут и встретиться. Но новые шланги, вроде бы, уже с такими коннекторами не продаются. Да и переделать оставшиеся пока в эксплуатации соединения под новый, более удобный стандарт – не столь сложно.

*  *  *  *  *  *  *

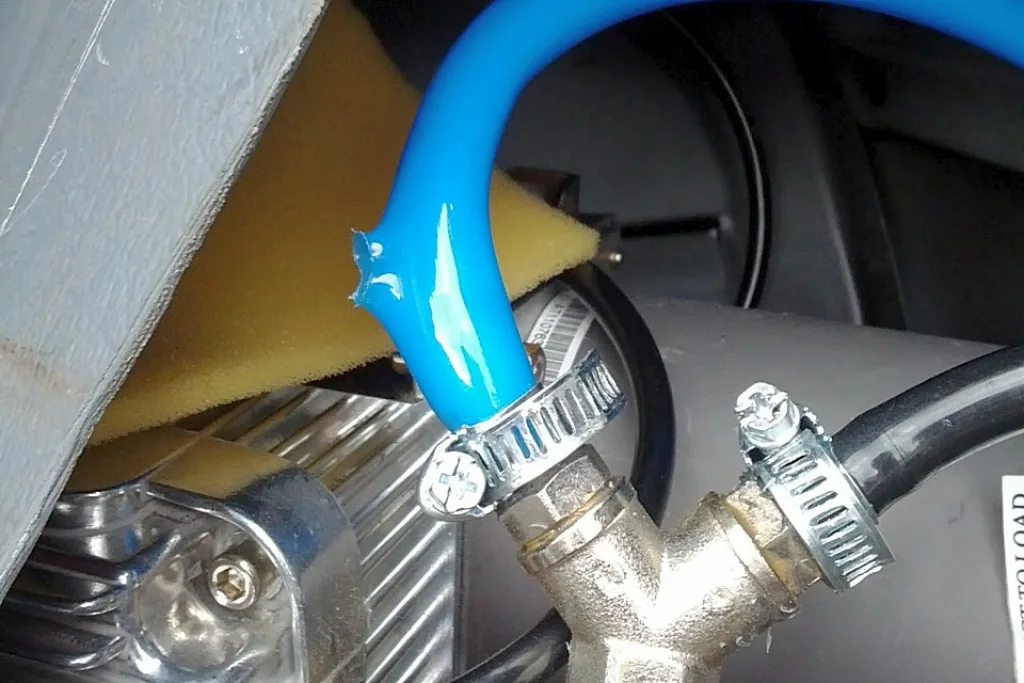

Выше в статье уже вскользь упоминалось, что рынок таких шлангов полон подделками или откровенно некачественными изделиями. Чтобы не выбрасывать свои деньги на ветер, лучше приобретать изделия такого типа только в магазинах и только производства известных брендов. Правда, здесь авторитеты рынка не столь знакомые, именно поэтому читателю и предлагается наш рейтинг с обзором моделей.

ТОП-10 шлангов для компрессора в домашней мастерской

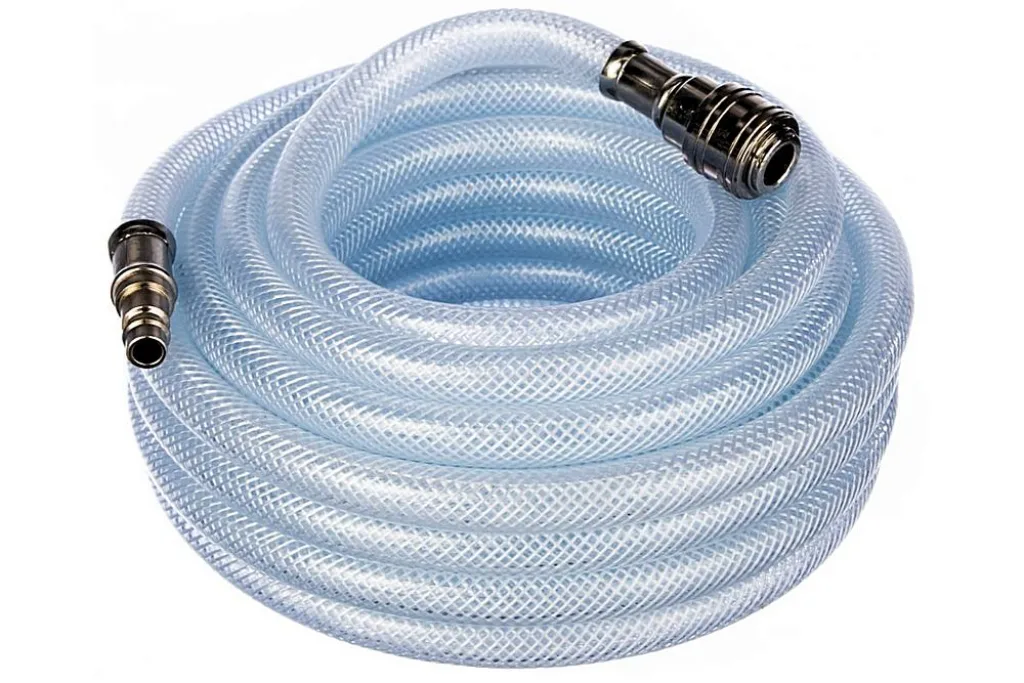

10Кратон 3 01 04 018

Кратон – один из классических примеров международного бизнес-сотрудничества, когда компания зарегистрирована в одной стране (России), а производство частично (а иногда – и полностью) вынесено в страны Ю8го-Восточной Азии. Под отечественным брендом «Кратон» на рынок поступает сварочное и компрессорное оборудование, электрический и пневматический инструмент. Все изделия – с прицелом на любительское или полупрофессиональное использование, например, в небольших авто- или шиномонтажных мастерских. Удобство этого бренда в том, что его сервисная сеть распространена по всей стране.

В наш рейтинг попал шланг этого бренда.  Белого цвета, оснащенный быстросъёмными наконечниками типа Рапид (EURO). Сам по себе шланг выполнен из качественного и прочного армированного стекловолоконной сеткой поливинилхлорида. Прямой формы, верхний предел давления заявляется в 20  бар (то же, что 20 технических атмосфер или 2 МПа).  . Длина   изделия – 10 метров, внутренний диаметр – 9,5 мм, внешний 15 мм, вес изделия в упаковке — 1,37 кг. Предназначен для подключения пневматического инструмента к компрессору. Более подробной информации производитель не сообщает.

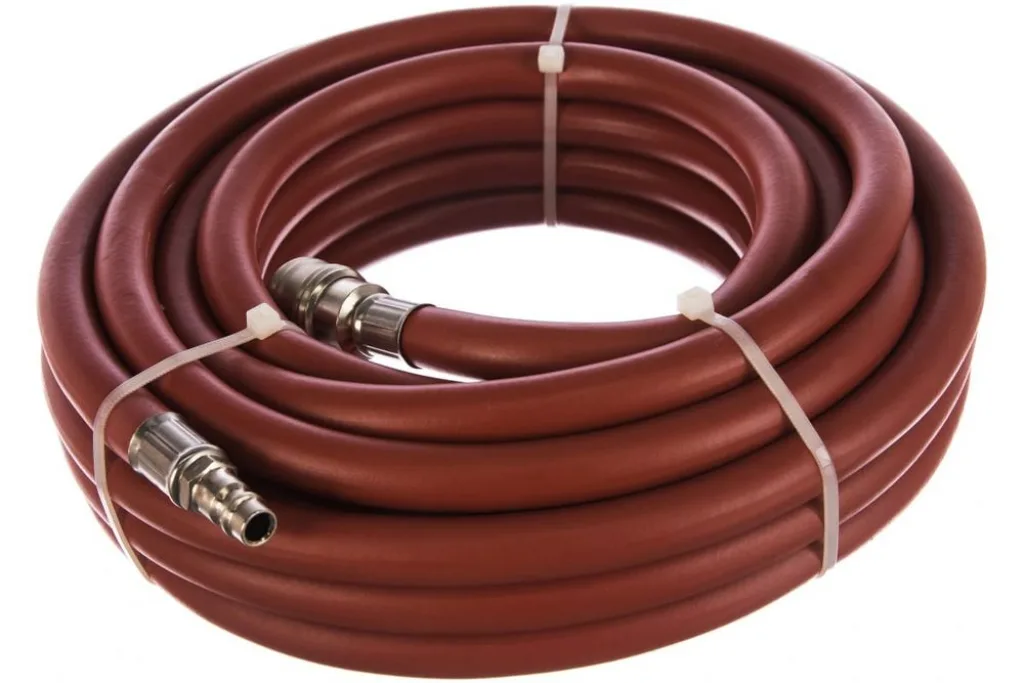

9STELS 57021

У бренда STELS – российское происхождение. Он принадлежит одноименной компании, специализирующейся в разработке и производстве автогаражного оборудования, инструмента, приспособлений, комплектующих, аксессуаров и т.п. Продукция позиционируется как semiprofessional, «полупрофи», а значит уровень соотношения цена — качество должен быть очень приемлемым для индивидуального потребления.  Производственные мощности размещены в Китае и на Тайване.

Воздушный шланг выполнен из качественной резины с армирующей полиамидной прослойкой. Коннекторы типа евро-рапид (¼”M и ¼”F) изготовлены из никелированной углеродистой стали. Длина изделия – 10 м, внешний диаметр 16, внутренний – 10 мм. при этом его общая масса – 2,45 кг. По паспорту производитель обещает работу шланга при давлении до 24 бар, при температурном диапазоне от минус 10 до плюс 65℃.

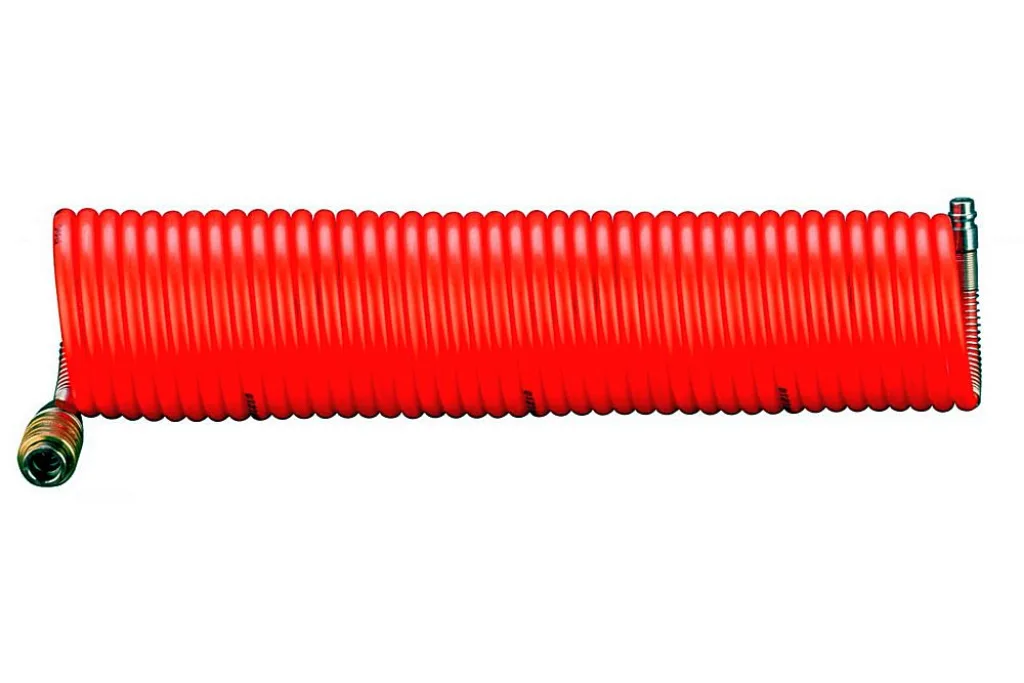

8NEO Tools 12-574

Надо сказать, что «афиша» у продукции польской компании NEO – очень серьезная. Компания позиционируется, как производитель профессионального инструмента, и дает на свои изделия весьма серьезные гарантийные обязательства. Правда, на шланги эта гарантия не распространяется.

Шланг NEO Tools 12-574 изготавливается из нейлона. В транспортном виде - собран в спираль, во время работы может растягиваться до 15 метров. Соединительные стальные муфты – евро-рапид, ¼ дюйма. Внутренний диаметр шланга – 6 мм, внешний – 8 мм. Рассчитан на рабочее давление не более 8 бар. Длина  – 10 метров, внутренний диаметр – 0,8 см, весит 1,26 кг.

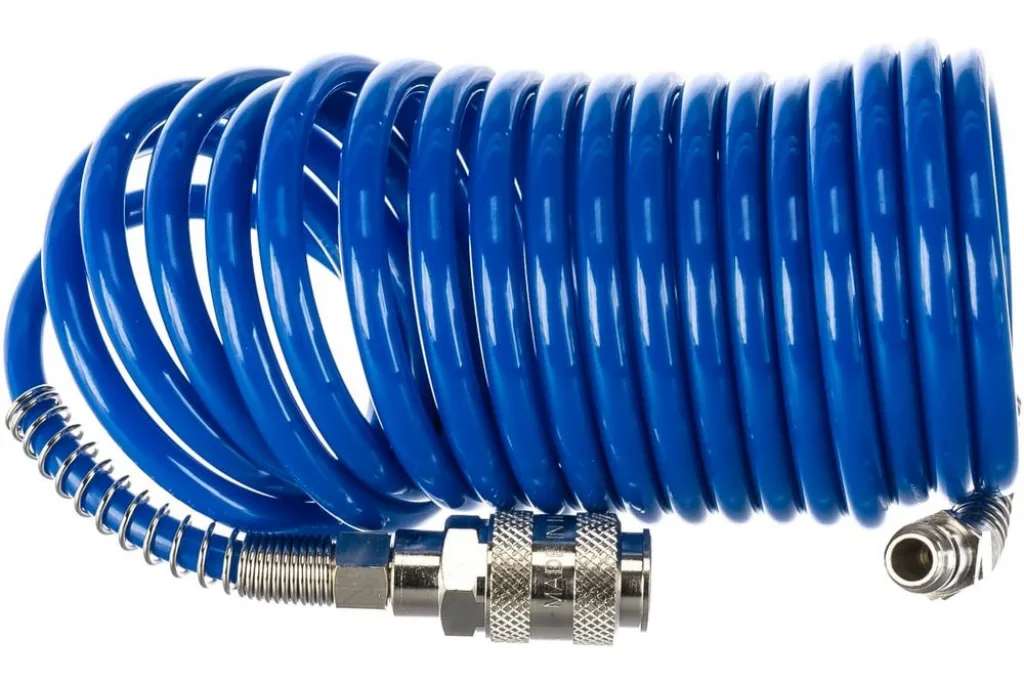

7Rilsan Metabo 0901054940

Германская компания Metabo хорошо известна по всему миру. Многие владельцы самого разнообразного инструмента и оборудования этого бренда оставляют только хорошие отзывы. Многие производственные площадки вынесены в Китай, но это не сказывается на качестве продукции.

Шланг изготовлен их полиамида, имеет внутренний диаметр 6 мм, внешний – 8 мм. Пятиметровая длина собрана в спираль. Концы шланга снабжены быстросъемными коннекторами евро-рапид M и F ¼ дюйма. Шланг, по паспорту, способен работать с давлением до 8 бар. Изделие не тяжелое – вес его 0,36 кг

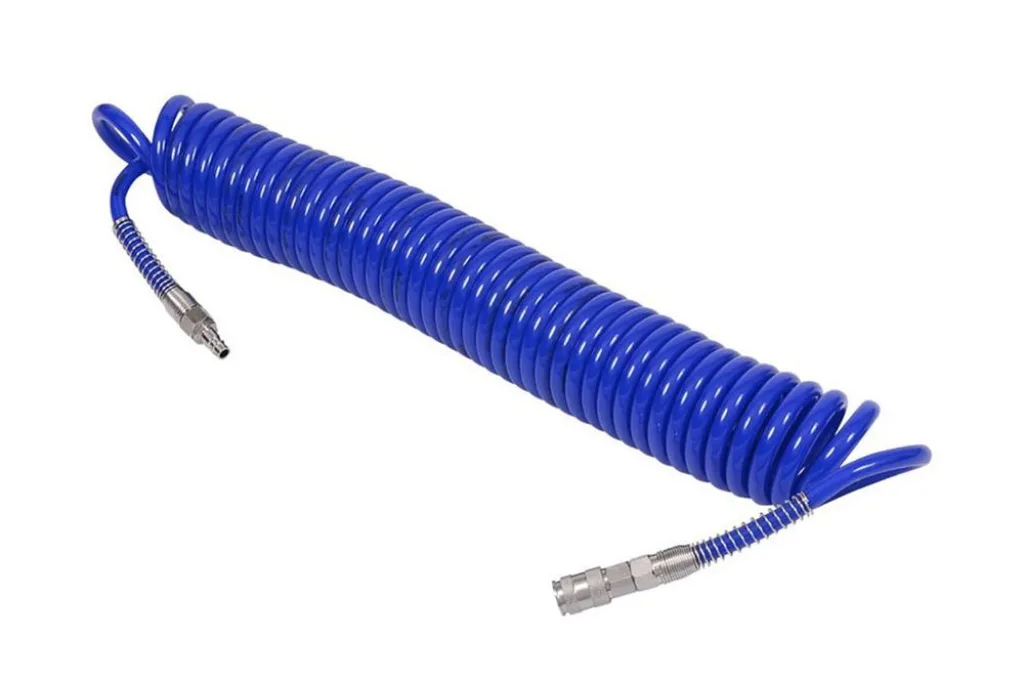

6МАСТАК 680-10110SQ

Компания МАСТАК – российская, и с уже довольно богатой историей так как начала предлагать свою продукцию на рынке уже с 1994 года. А продукция в основном, это ручной инструмент для автосервисов, небольших мастерских, индивидуальных гаражей. И в среде автослесарей изделия с этим брендом завоевали весьма высокую репутацию. В гаражах без компрессора – никак, стало быть, и шланги для пневматики входят в ассортимент МАСТАКа.

Шланг выполнен из высококачественного полиуретана, очень эластичный. Имея длину 10 метров, собран в спираль с внешним диаметром 120 мм.   О качестве материала хорошо говорит тот факт, что температурный диапазон эксплуатации изделия – от минус 40 до плюс 70℃! Внешний диаметр шланга – 15 мм, внутренний – 10 мм, то есть он обладает очень высокой пропускной способностью. Оконечности шланга снабжены быстросъемными фитингами типа рапид-евро M и F ¼ дюйма. По технической документации шланг должен справляться с давлением до 60 бар!

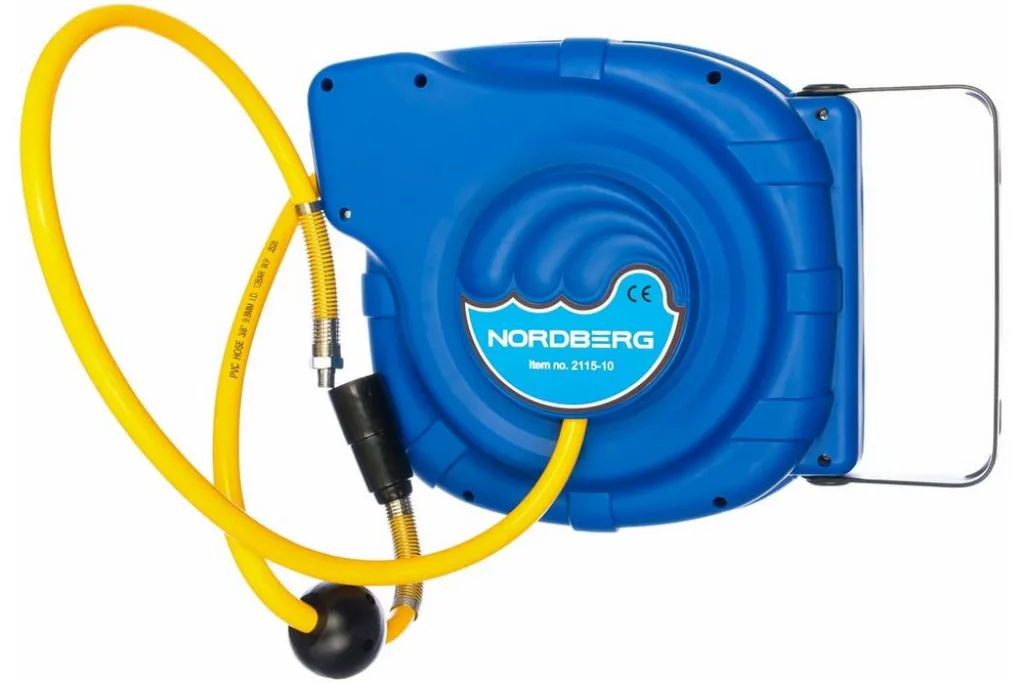

5NORDBERG 2115-10

Известная в кругах специалистов германская компания, занимающаяся разработкой и производством оборудования для авторемонтных мастерских. На сайте компании заявляется , что на все оборудование дается двухлетняя гарантия.  NORDBERG еще в 19998 году пришел на российский рынок и создал целую сеть представительств. Практически вся продукция бренда в настоящее время производится в Китае.

Сразу привлекает внимание внешний вид шланга – он смотан на закрытой катушке синего цвета. Причем при разматывании предусмотрена автоматическая фиксация с шагом один метр – не отмотаешь лишнего. С обеих концов шланга предусмотрены стальные резьбовые коннекторы ¼ дюйма. Сам шланг изготовлен из армированного гибридного поливинилхлорида, и способен выдерживать рабочее давление до 20 бар. Диаметр шланга – внешний 16 внутренний 10 мм. Длина 14 м, смотанные на катушку габаритами 370×350×250 мм, общей массой почти семь кг. Катушка имеет скобу, которую можно использовать в качестве ручки для переноски или в роли кронштейна для подвешивания в удобном для работников месте.

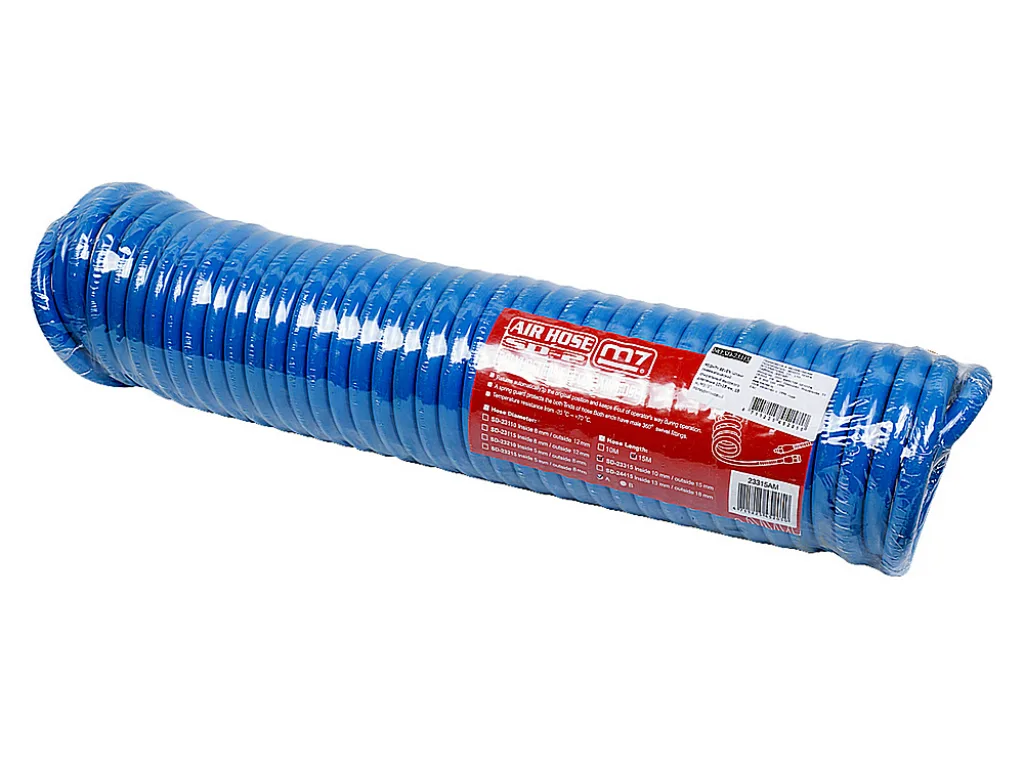

Шланг для компрессора Mighty Seven SD-23110

Mighty Seven – известный в мире профессионалов бренд пневматического инструмента. Разрабатывается и производится компанией из Тайваня Mighty Seven International Co. LTD на собственных мощностях. Естественно, что кроме компрессоров и пневмоинструмента, в ассортименте компании есть и все необходимые принадлежности, в частности – компрессорные шланги высокого давления.

Попавший в наш рейтинг шланг Mighty Seven SD-23110 имеет длину 10 метров и скручен спирально, с внешним диаметром этой спирали 85 мм. Масса шланга в сборе – 0,84 кг. Шланг выполнен из качественного полиуретана (резины), ему придан внешний диаметр 12, внутренний – 8 мм. Оканчивается с обеих сторон стальными резьбовыми коннекторами ¼” М. рассчитан на работу под давлением до 17,8 бар.

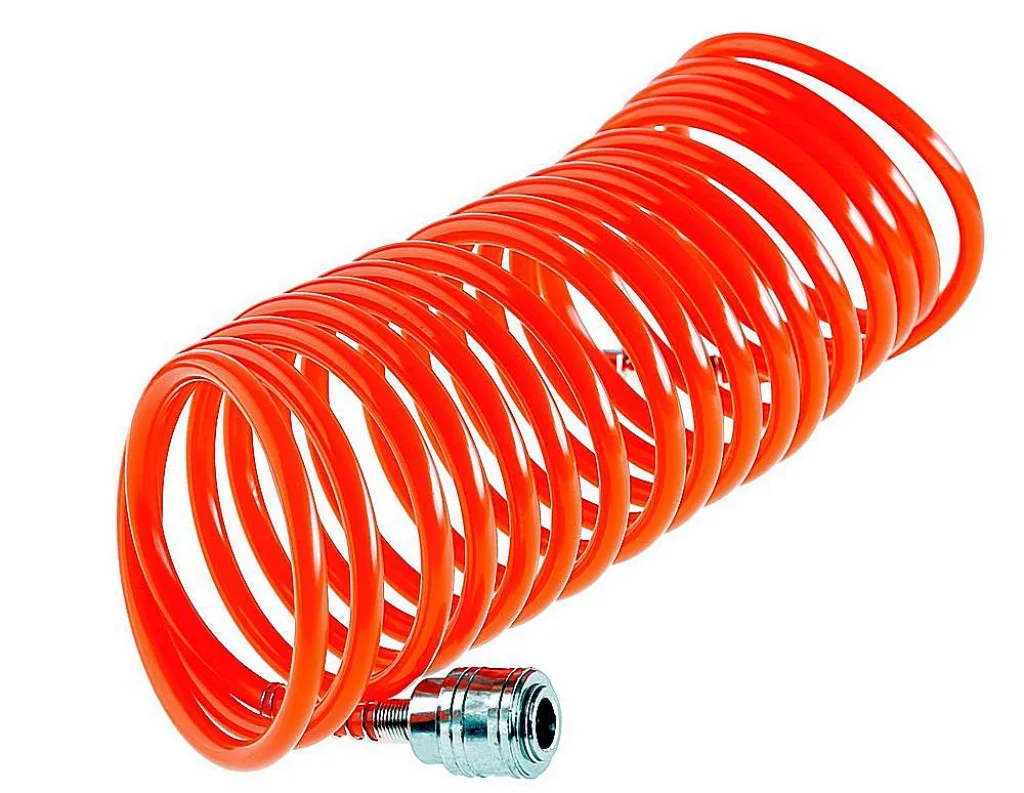

3Wester 814

Wester — российский бренд, разрабатывавший и производящий разнообразное строительное и силовое оборудование и комплектующие к нему. Продукция характеризуется очень неплохим качеством, ее не портит полностью китайское производство.

Продукт высокого качества выдерживает 8 бар рабочего давления. Выпускается длиной в 10 метров, внутренний диаметр составляет 5, наружный – 8 мм. Оснащен быстросъемными пневматическим инструментам. 10 метров длины свёрнуты в спираль диаметром 80 мм. масса – 0,36 кг. Материал изготовления – полимеры на основе высокомолекулярных химических соединений. Не боится ни агрессии химических жидкостей (при их случайном попадании на стенки), ни абразивного воздействия.

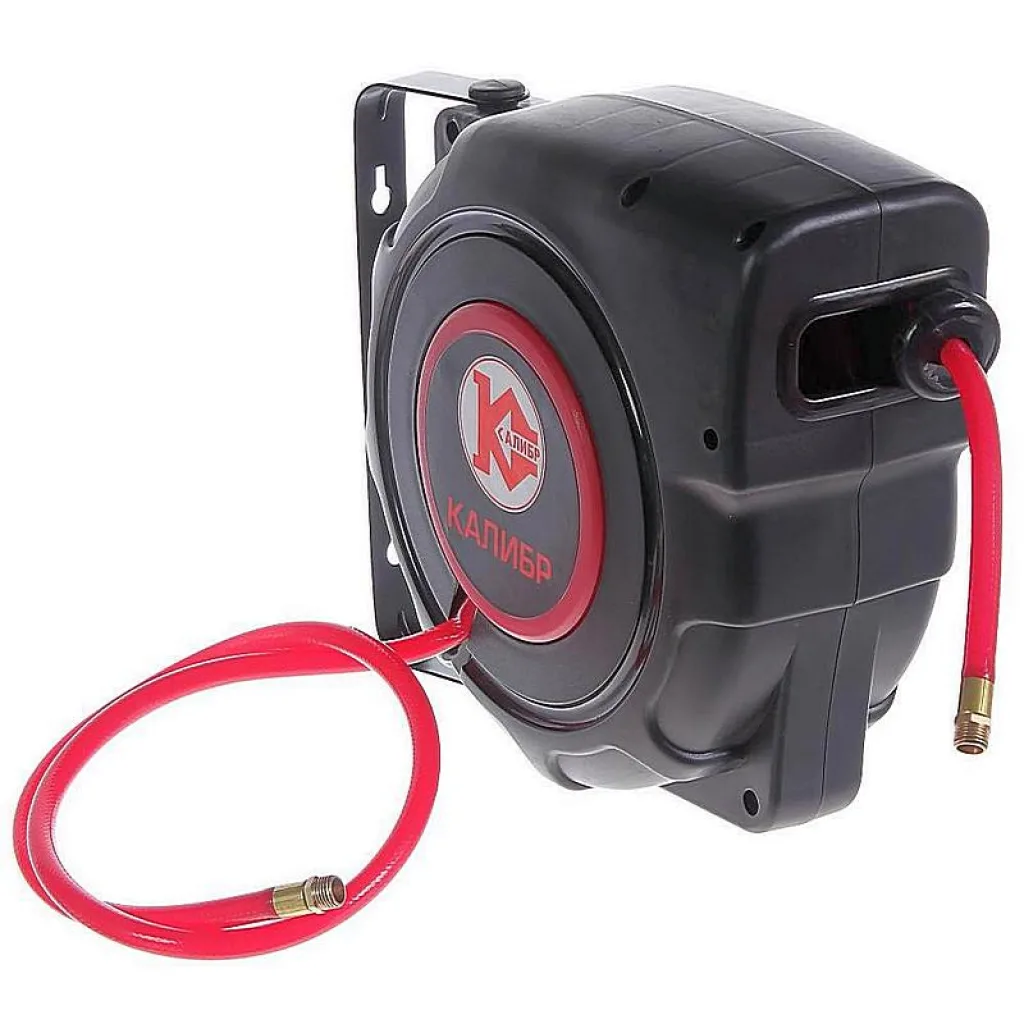

2Калибр ШАКК-21,5

Калибр — российская торговая марка электроинструмента, принадлежностей, садовой техники и другого оборудования. Отличительная черта – ставка делается на изделия для индивидуального непрофессионального использования, и в этом сегменте бренд завоевал очень широкую популярность. Инструменты отличаются и должным уровнем качества, и необходимой функциональностью, и умеренной, доступной большинству ценой. Производственные мощности, как уже можно догадаться, традиционно вынесены в Китай. Попавший в наш рейтинг шланг Калибр ШАКК-11 (число 11 здесь – это длина в метрах) поставляется на автоматической пластиковой катушке, обеспечивающей и необходимую защиту от внешнего воздействия, и удобство хранения, транспортировки и работы, когда не требуется полная длина. Имеется специальный механизм укладки, позволяющий быстро привести шланг в рабочее положение, а по окончании работы и свертывании поста - упрощает его сматывание. На катушке имеется металлическая скоба - она становится ручкой при переноске или кронштейном, если требуется повесить катушку на стену. Сам же шланг изготовлен из высококачественного армированного полиуретана. Это обуславливает высокую устойчивость к нагрузке на разрыв и на смятие.  И оттого шланг не теряет приданной ему формы очень долго. Внешний диаметр шланга – 12 мм, внутренний – 8 мм. Габариты изделия – 345×305×435 мм, масса = 3,45 кг. Примечательно то, что шланг рассчитан на очень высокие показатели максимального рабочего давления – аж до 30 бар!

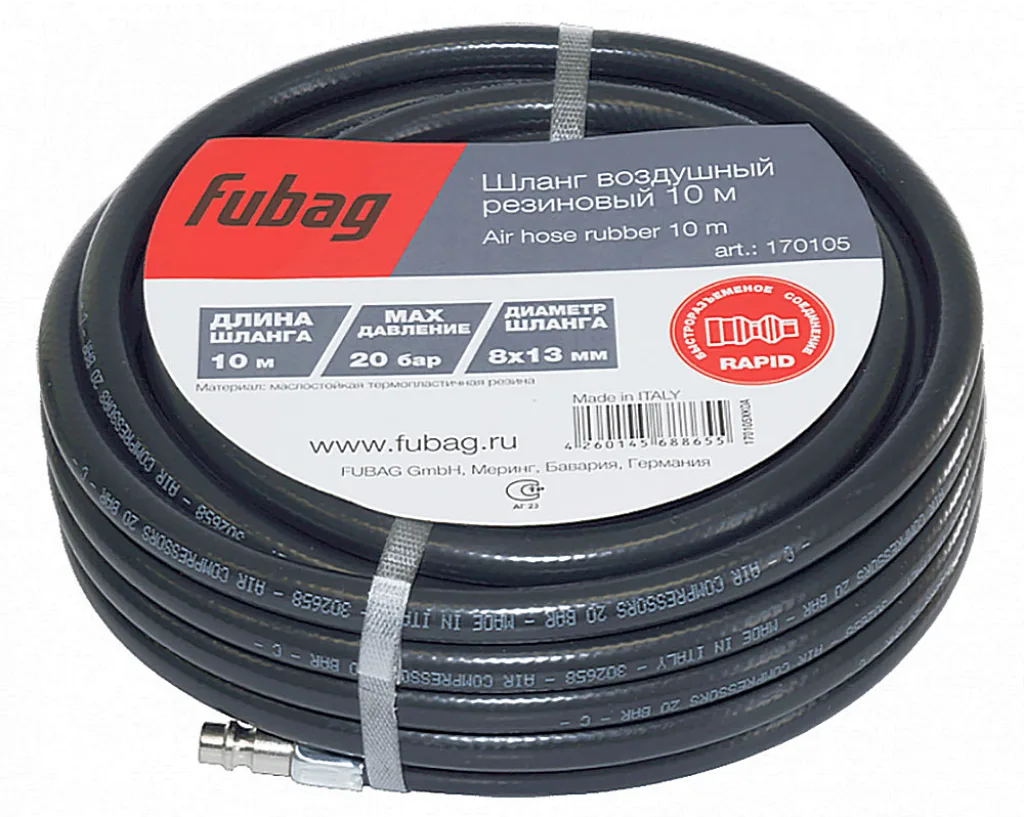

1Fubag 170105

UBAG GmbH — всемирно известный немецкий специализированный производитель профессионального оборудования для строительства и ремонта. И, надо сказать – с очень высокой репутацией. Та что продукция под этим брендом должна отвечать самым высоким стандартам качества. В линейке продукции FUBAG есть и компрессоры, и пневматический инструмент, то есть неудивительно, что выпускаются и шланги для их технологического соединения.

В нашем рейтинге – очень популярная модель шланга - Fubag 170105. Это десятиметровая бухта со шлангом прямого типа, изготовленным из высококачественного полиуретана (резины, по сути). Внешний диаметр – 13 мм, внутренний – 8 мм.  На концах – быстросъемные коннекторы евро-рапид. Длина шланга составляет 10 метров. Масса – 1,22 кг. Рассчитан на работу в пневматических системах  с максимальным давлением в 20 бар.
