Обзор 5 лучших ящиков — плюсы и минусы. Совсем не обязательно тратить 5-10 тыс. рублей на ящик для инструментов на колесах, ведь его можно сделать своими руками, потратив сущие копейки. В этом вам поможет пошаговая инструкция, представленная в данной статье!

Хорошо оборудованная и оснащенная всем необходимым мастерская, обустроенная в подсобном помещении частного доме или в гараже — это мечта большинства мужчин, из числа тех, кто привык делать все своими руками. И вместительный ящик для инструментов станет отличным подспорьем в проведении любых работ.

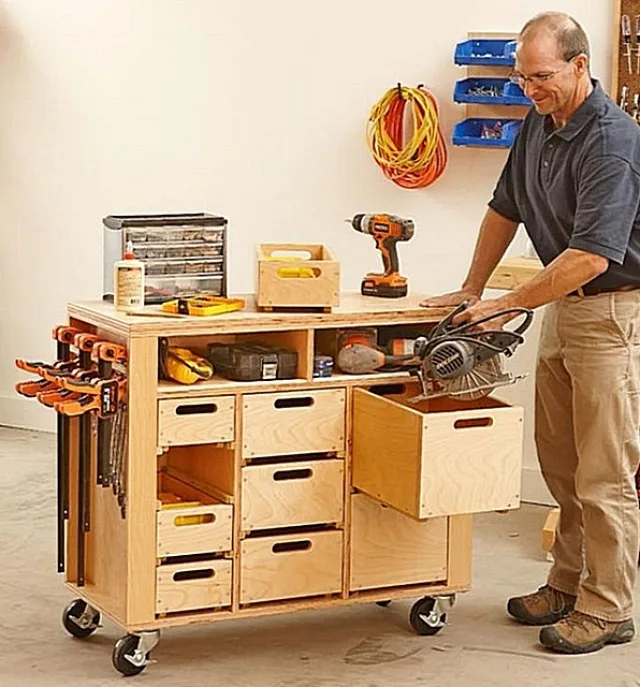

Своими руками сделать гораздо приятнее!
Своими руками сделать гораздо приятнее!

Организованное хранение и быстрая доставка всего необходимого к месту выполнения ремонта максимально экономят время для основного процесса, так как не придется постоянно бегать в гараж или мастерскую за каждой забытой мелочью. Кроме того, далеко не в каждом доме отыщется место достаточной площади для организации полноценной мастерской. Придомовые же постройки обязательно имеются на каждом участке. Одна из них вполне может стать отличным «пристанищем» для сравнительно небольшой, но очень мобильной мастерской, так как с использованием передвижных инструментальных ящиков она не займет много места.

Готовые модели инструментальных ящиков на колесах

Многосекционный инструментальный ящик или тумбу на колесах можно приобрести в магазине в готовом виде или же изготовить самостоятельно. Размеры и конфигурация этого мобильного приспособления могут быть разными, поэтому потребителю предоставляется возможность выбрать подходящую модель, максимально удобную для применения в имеющихся условиях.

Для начала имеет смысл рассмотреть ящики, предлагаемые в специализированных магазинах или отделах. Возможно, кто-то сразу остановится на одном из готовых вариантов, тем более что производители, как правило, тщательно продумывают удобное расположение в своих моделях всего необходимого для выполнения основных строительных или ремонтных задач.

Как выбрать ящик для инструментов на колесах
Как выбрать ящик для инструментов на колесах

В этом разделе публикации как раз и будет представлена небольшая подборка мобильных ящиков для инструментов, изготовленных разными производителями и доступных для приобретения. К каждой из моделей будут даны основные параметры, характеризующие ее в общих чертах.

Рейтинг ящиков для инструментов на колесах

Фото Название Рейтинг Цена
#1
Мобильный ящик для инструментов «KETER Connect Роллинг» ⭐ 65 / 100 Подробнее
#2
«Rolling Workshop STST1-70598 STANLEY 1-70-598» ⭐ 74 / 100 Подробнее
#3
Ящик-тележка для инструментов «Зубр 38133-24» ⭐ 86 / 100 Подробнее
#4
«Wheelbox HD Trophy1» мобильный ящик для инструментов ⭐ 92 / 100 Подробнее
#5
«Magnusson» — комплекс для хранения и транспортировки инструментов ⭐ 100 / 100 Подробнее

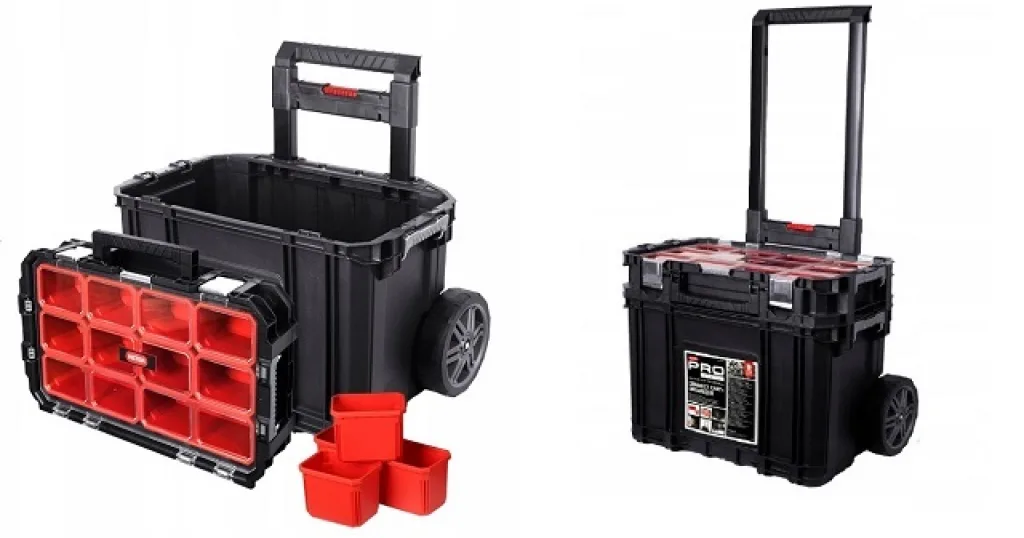

Мобильный ящик для инструментов «KETER Connect Роллинг»

Эта модель передвижного ящика на колесах состоит из двух боксов. Один из них предназначен для достаточно крупных инструментов и мелких деталей. Второй ящик разделен на ячейки, позволяющие упорядочить хранение крепежных и других элементов небольших размеров.

Мобильный ящик для инструмента «KETER Connect Роллинг»
Мобильный ящик для инструмента «KETER Connect Роллинг»

Основные параметры модели:

Наименования параметровПоказатели
Страна-производительПольша
Средняя стоимость на 2019 год, рублей5850
Кол-во ящиков, шт.2
Тип ящиковстационарный и съемный (органайзер)
Материал корпусапластик
Материал застежкиметалл
Тип ручкивыдвижная, телескопическая
Кол-во колес, шт.2
Размер всей конструкции (Ш×Г×В), мм564×373×552 (высота вместе с ручкой)
Размер органайзера (Ш×Г×В), мм543×302×114

Компактный органайзер оснащен восемью маленькими и двумя большими отделами, в которые можно распределить различные детали по их размеру. При желании каждую ячейку можно подписать, чтобы облегчить поиск необходимого элемента. Органайзер имеет прозрачную крышку, что позволяет осуществлять контроль за наличием тех или других деталей без лишнего открывания.

Колёсный ход, предусмотренные на ящике, предназначен для передвижения конструкции по любой поверхности, что позволяет производить транспортировку инструментов как внутри помещений, так и в уличных условиях. Сами колеса оснащены резиновыми протекторами, а их диаметр составляет 178 мм.

Пластик, из которого изготовлены основные детали ящика, обладает высокой прочностью, поэтому он устойчив к механическим воздействиям, что немаловажно при постоянном соприкосновении с металлическими инструментами.

Плюсы

  • Высокая прочность
  • Резиновые колеса
  • Телескопическая ручка

Минусы

  • Высокая стоимость
  • Большой вес

Цены на KETER Connect Роллинг

KETER Connect Роллинг

Предусмотрена возможность «наращивания арсенала». То есть этот базовый комплект может быть дополнен переносными ящиками, произведенным той же компанией.

«KETER Connect Роллинг» можно назвать отличным вариантом как для домашних мастеров любительского уровня, так и для профессионалов.

«Rolling Workshop STST1-70598 STANLEY 1-70-598»

Эта модель мобильного хранилища, выполненная из прочного пластика, имеет две секции, предназначенные для размещения различных инструментов, а также мелких крепежных и других деталей. Верхний отдел ящика имеет большой объем и может быть использован для складирования относительно крупного инструмента. В нижней части верхнего съемного корпуса расположена выдвижная часть карусельной конструкции — для организованного хранения различных мелочей.

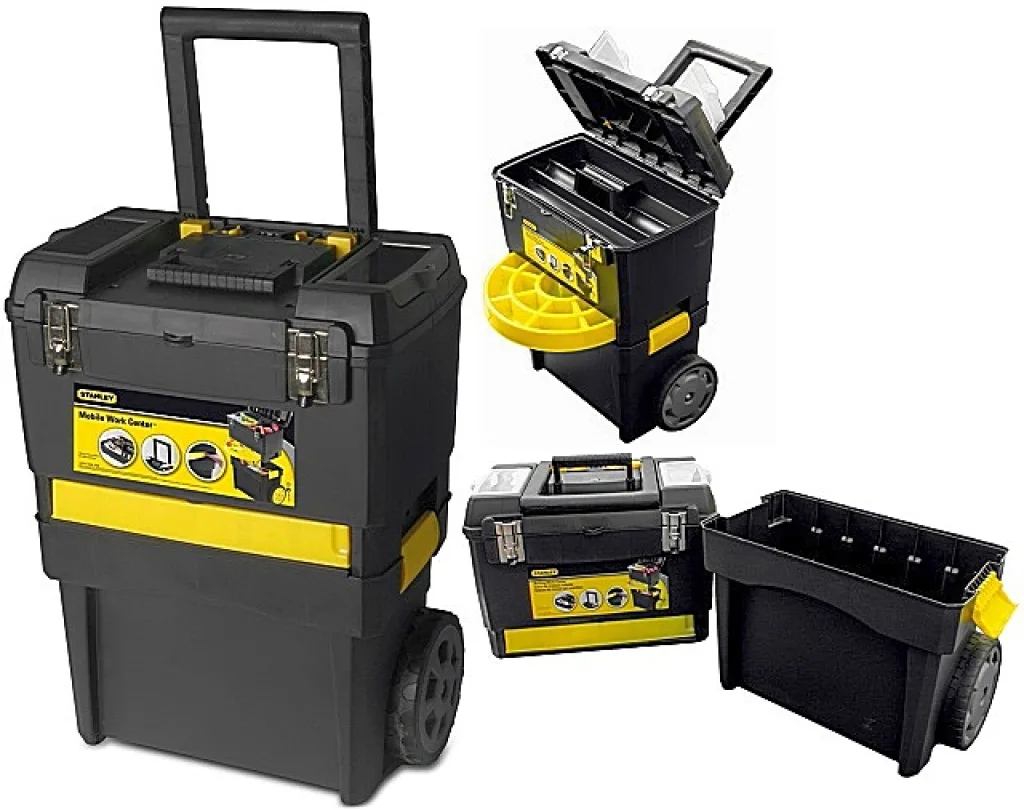

 «Rolling Workshop STST1-70598 STANLEY 1-70-598»
«Rolling Workshop STST1-70598 STANLEY 1-70-598»

Для мелких деталей на крышке верхнего отдела ящика дополнительно предусмотрено два встроенных органайзера.

Пластиковые замки, которые расположены по бокам ящиков, надежно скрепляют верхнюю и нижнюю часть между собой. Они легко отстегиваются, если возникает необходимость разделить хранилища между собой. При этом сразу открывается нижний отсек, отличающийся большой вместительностью, что позволяет укладывать туда наиболее крупные инструменты.

Плюсы

  • Ящик 2 в 1
  • Прочные металлические замки
  • Множество отделов для мелких деталей и инструмента

Минусы

  • Большие габариты и вес

Крышка верхнего ящика фиксируется на металлические замки, расположенные с фасадной части изделия.

Колеса имеют оптимальный размер для плавного передвижения ящика по любым поверхностям рабочей площадки.

Цены на «Rolling Workshop STST1-70598 STANLEY 1-70-598»

Rolling Workshop STST1-70598 STANLEY 1-70-598

Конструкция оснащена телескопической ручкой, упрощающей перевозку. При невостребованности эта ручка складывается и не доставляет неудобств при работе.

В таблице представлены основные характеристики модели «Rolling Workshop STST1-70598 STANLEY 1-70-598»:

Наименования параметровПоказатели
Страна-производительКитай
Средняя стоимость на 2019 год, рублей5 200 ÷ 6000
Количество ящиков, шт.2
Тип ящиковстационарный и съемный
Кол-во выдвижных секций, шт.1
Кол-во органайзеров, шт.2
Наличие съемного лоткаесть
Материал корпусапластик
Материал замковМеталл, пластик
Тип ручкивыдвижная, пластиковая
Кол-во колес, шт.2
Размер всей конструкции (Д×Ш×В), мм470×297×620

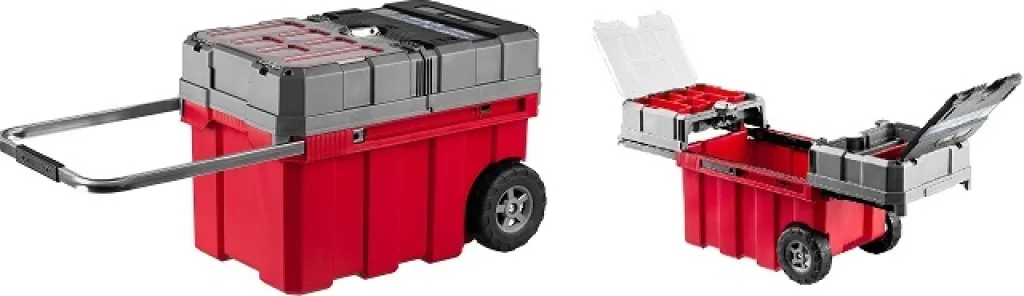

Ящик-тележка для инструментов «Зубр 38133-24»

Достаточно большой ящик для хранения и транспортировки инструмента «Зубр 38133-24» оснащен двумя органайзерами, которые раздвигаются при необходимости открыть нижний вместительный отсек. Благодаря такой конструкции исключено опрокидывание и рассыпание мелких предметов, хранящихся в отделах органайзеров. Сдвижной механизм выполнен с использованием подшипников, что повышает долговечность такой конструкции.

В качестве опоры для одной из сдвижных частей ящика служит выдвигающаяся ручка. В сдвинутом положении органайзеры скрепляются центральным запирающим устройством, удерживающим их в необходимом положении.

Плюсы

  • Компактный размер
  • Малый вес
  • Прочные замки

Минусы

  • Небольшая вместительность

Нижний основной ящик имеет большую вместимость и устойчивость благодаря своей ширине. Легкому передвижению ящика по различным поверхностям способствуют массивные колеса, оснащенные резиновыми протекторами.

 Инструментальный мобильный ящик «Зубр 38133-24»
Инструментальный мобильный ящик «Зубр 38133-24»

Цены на «Зубр 38133-24»

Зубр 38133-24

В таблице представлены основные характеристики модели «Зубр 38133-24»:

Наименование параметровПоказатели
Страна-производительИзраиль
Средняя стоимость на 2019 год, рублей6300
Количество ящиков, шт.3
Тип ящиковстационарный и 2 раздвижных органайзера.
Количество секций в органайзере, шт.10
Количество органайзеров, шт.2
Наличие съемного лоткаесть
Материал корпусапластик
Материал замковметалл
Тип ручкивыдвижная, металлическая
Кол-во колес, шт.2 (диаметр 165 мм)
Размер всей конструкции (Д×Ш×В), мм616×378×415
Вес пустого ящика, кг6.25

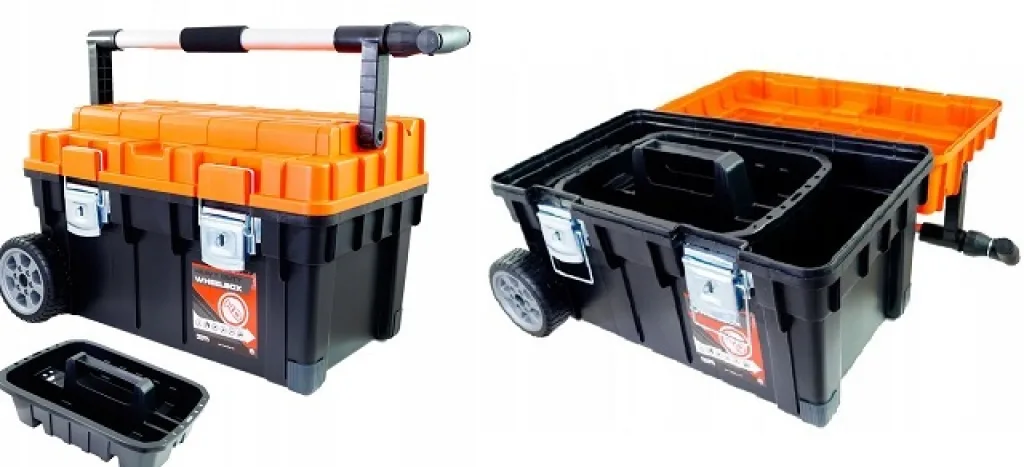

«Wheelbox HD Trophy1» мобильный ящик для инструментов

Эта модель мобильного инструментального ящика отличается необычной удобной ручкой, которая может быть использована как для перевозки его на колесах, так переноски вручную. Она имеет телескопическую конструкцию и регулируется в длину от 670 до 1000 мм. Выполнена ручка из алюминия.

Цены на «Wheelbox HD Trophy1»

Wheelbox HD Trophy1

Сами боксы изготовлены из прочного пластика, устойчивого к механическим воздействиям. Крышка основного отсека может быть выполнена в красном, оранжевом или черном цвете. Замки, удерживающие крышку на ящике, изготовлены из прочной стали.

Плюсы

  • Антискользящие ножки
  • Линейка в крышке (50 см.)
  • Мини-мастерская

Минусы

  • Высокая цена

Нижний ящик оснащен внутренним ящиком-перегородкой, который при необходимости извлекается. Ящик удобен как для домашнего использования, так и для профессиональных мастеров, занимающихся ремонтными работами.

Органайзер для инструмента «Wheelbox HD Trophy1»
Органайзер для инструмента «Wheelbox HD Trophy1»

Наименование параметровПоказатели
Страна-производительПольша
Средняя стоимость на 2019 год, рублейот 3100 до 4200
Количество ящиков, шт.2
Тип ящиковстационарный и съемный
Наличие съемного лоткаесть
Материал корпусапластик
Материал замковсталь
Тип ручкивыдвижная, алюминиевая
Количество колес, шт.2 (диаметр 165 мм)
Размер всей конструкции (Д×Ш×В), мм616×540×320

 «Magnusson» — комплекс для хранения и транспортировки инструментов

«Magnusson» — это система отдельных ящиков для инструментов, которые надежно закрепляются друг над другом в три этажа. Каждый из боксов может быть использован отдельно, поэтому-то они продаются в комплексе или отдельно. Это удобно тем, что сначала можно купить основную часть системы, оснащенную колесной тележкой, а затем через определенное время приобрести один или два верхних ящика, так как общая стоимость этой модели — достаточно высока.

Отличается система «Magnusson» хорошей вместительностью. Каждый из ящиков имеет удобную конструкцию с многочисленными отделениями, позволяющими разместить в них все необходимое.

Плюсы

  • Вместительный
  • Оптимальная цена
  • Прочный

Минусы

  • Первое время, возможен запах пластика

Особенности этой системы:

  • Прочная надежная конструкция рассчитана на многолетнюю эксплуатацию.
  • Возможность использовать, как всю систему полностью, так и каждую из ее частей отдельно.
  • Соединение отдельных ящиков в единую систему производится с помощью удобных и надежных замков.
  • Наличие больших в диаметре колес, оснащенных резиновыми протекторами, а также телескопическая металлическая ручка значительно облегчают транспортировку по любой площадке.
  • В боксы установлены надежные уплотнения, предотвращающие попадание влаги в их внутреннее пространство, что обеспечивает защиту электроинструментов.
  • Самый маленький из трех боксов (564×350×165 мм) имеет шесть съемных отсеков, предназначенных для хранения небольшого инструмента, а также крепежных деталей. Средний по размеру ящик (564×350×250 мм) оснащен крышкой для плоского инструмента. Самый большой нижний ящик имеет размер 564×350×310 мм, в нем удобно хранить крупный ручной или электрический инструмент.

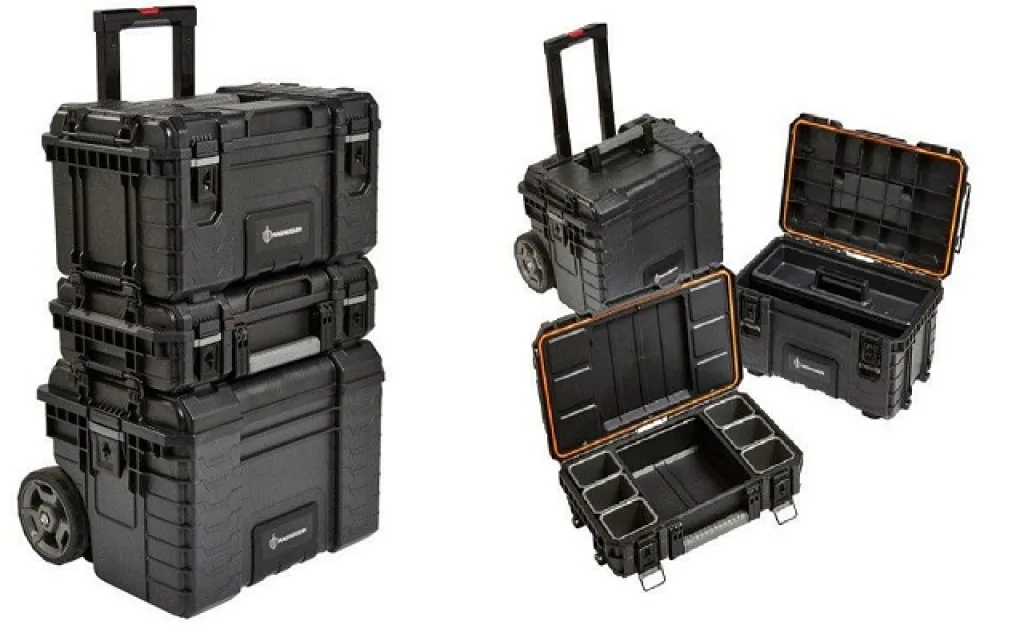

Мобильная система ящиков для инструментов «Magnusson»
Мобильная система ящиков для инструментов «Magnusson»

Цены на «Magnusson»

Magnusson

Основные характерные особенности системы «Magnusson» для хранения и транспортировки инструментов:

Наименование параметровПоказатели
Страна-производительПольша
Средняя стоимость на 2019 год, рублей17000
Количество ящиков, шт.3
Тип ящиковстационарный и 3 съемных
Наличие съемного лоткаесть
Материал корпусаполипропилен
Материал замковметалл
Тип ручкителескопическая , металлическая
Количество колес, шт.2 (диаметр 180 мм)
Размер всей конструкции (Д×Ш×В), мм564×465×860 (не считая ручки)

Мобильный ящик для инструмента — своими руками

Варианты самодельных передвижных ящиков для инструментов

В этом разделе будут представлены несколько вариантов моделей, которые можно изготовить в домашних условиях, имея даже минимальные навыки работы со столярными инструментами.

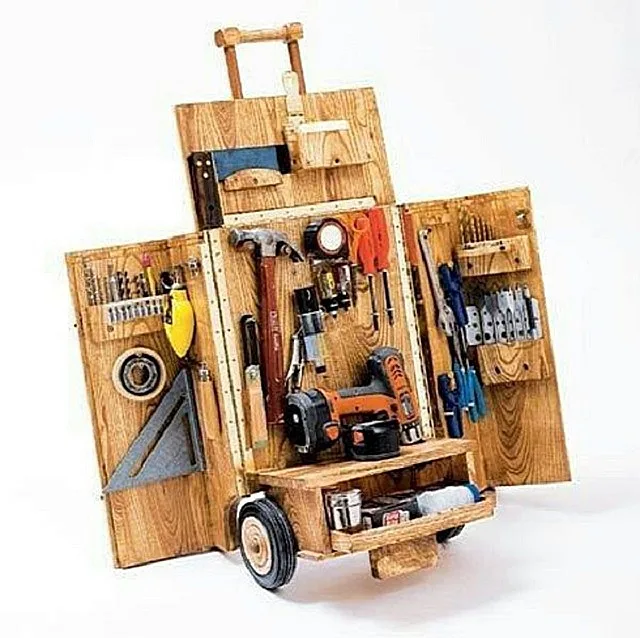

Самодельная тележка для инструментов
Самодельная тележка для инструментов
  • На иллюстрации показан довольно простой вариант ящика для инструментов, который под силу смастерить за один день даже начинающему мастеру. Для этого достаточно составить на листке бумаги чертеж с размерами, подготовить необходимые материалы, и можно приниматься за дело.

Для создания этого изделия потребуется фанера или доски толщиной в 15 мм, колеса диаметром в 160÷180 мм, рояльные петли, а также крепежные элементы — саморезы разного «калибра». В качестве основы можно использовать старую тележку, которая ранее была практически в каждом доме. Да и сегодня пожилые дамы используют такие устройства для похода на рынок или в магазин. На металлический каркас такой тележки можно закрепить деревянные детали собранной заранее конструкции. Крепление вполне можно выполнить с помощью стальных петель (хомутов).

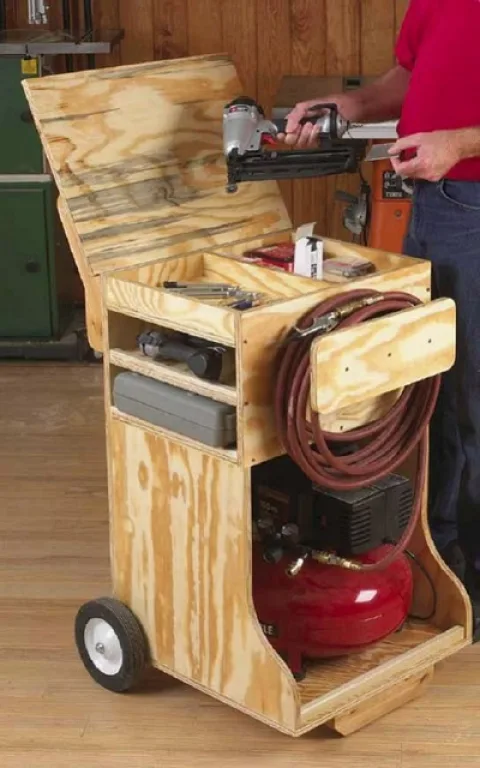

Мобильная тумба для хранения различных, в том числе – крупных инструментов.
Мобильная тумба для хранения различных, в том числе – крупных инструментов.
  • Показанный на фото вариант тележки рассчитан не только на инструменты небольшого размера и мелкие детали, но и на довольно крупное оборудование для проведения работ. Для этого предусмотрен нижний открытый отсек конструкции.

Для изготовления этой модели передвижного ящика-тумбы потребуется фанера толщиной в 15 мм, петли для верхней крышки, колеса и большое количество крепежных элементов. Первым шагом составляется чертеж будущего изделия, по которому определяется количество необходимых деталей, их конфигурация и размеры. После чего останется перенести форму деталей на фанеру, выпилить их, обработать края, а затем собрать в единую конструкцию.

Если присмотреться к этой тележке, то можно заметить, что она удивительно напоминает обычную открытую тумбочку, к которой закреплено два колеса, передняя подставка и ручка для ее транспортировки. Ручка, закрепленная к верхней задней части конструкции, будет служить подставкой для крышки-столешницы при ее открытии.

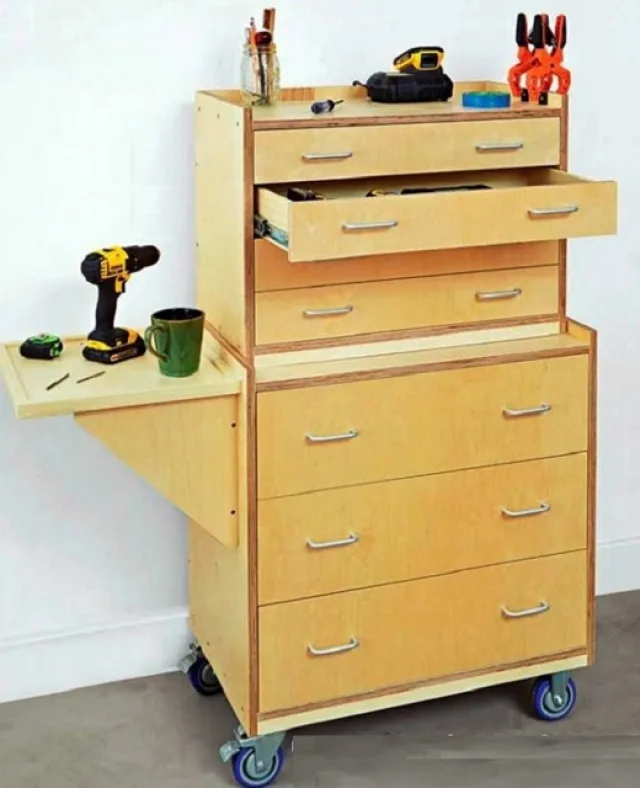

Мобильный шкаф-комод для инструментов
Мобильный шкаф-комод для инструментов
  • А вот здесь – уже довольно сложная модель, которая потребует более высокого мастерства при ее изготовлении, так как в конструкцию входят выдвижные ящики. Хранение в них инструментов удобно, но изготовление мобильного комода займет достаточно много времени. Однако, справившись с созданием такого оснащения для мастерской или просто для хранения инструментов, хозяин получает кучу «бонусов» взамен. Все необходимое для работы всегда можно найти очень быстро, так как расположение будет упорядочено, а при желании – еще и подписано.

Для изготовления такого инструментального передвижного комода потребуется фанера толщиной в 10 мм и в 15 мм, 4 колеса, которые смогут быть повернуты в любую сторону, направляющие для выдвижных ящиков, ручки и много саморезов разного размера. Как и в предыдущих случаях, необходимо составить чертеж с точными размерами, по которым и будут изготовлены все необходимые детали.

Изготовление инструментального ящика на колесах

В этом разделе публикации будет рассмотрено изготовление ящика-тумбы на колесах для инструментов, которую можно установить в гараже, мастерской или сделать ее передвижной мастерской, используемой в пределах территории дачного участка.

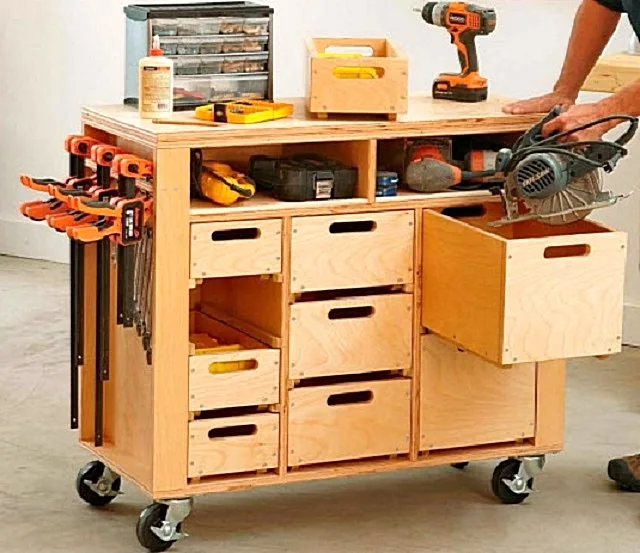

Такая передвижная тумба может быть использована не только для хранения инструментов, но и в качестве рабочего верстака для выполнения некоторых работ
Такая передвижная тумба может быть использована не только для хранения инструментов, но и в качестве рабочего верстака для выполнения некоторых работ

Материалы, чертежи деталей для последующей сборки

Для начала следует выделить несколько основных характеристик модели:

  • Линейные параметры такой конструкции составляют 1016×457×915 мм.
  • Тумба оснащена восемью выдвижными ящиками разного размера, что делает конструкцию удобной для хранения крупных и мелких инструментов, а также деталей, используемых в строительных и ремонтных работах.

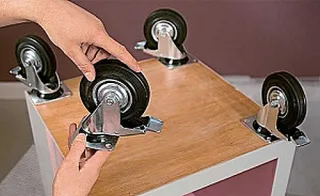

  • На донной части тумбы закреплены колеса, имеющие возможность принимать необходимое направление при перемещении на другое место.
  • На внешних боковых стенках предусмотрены кронштейны для хранения размещения инструментов, которые возможно хранить в подвешенном положении. На иллюстрации, например, показано, что так хранится набор струбцин разных размеров.

Для изготовления такого мобильного хранилища-верстака потребуются следующие материалы:

  • Фанера толщиной в 19 мм — два листа размером 2440×1220 мм и один лист размером 1220×1220 мм, а также лист толщиной в 6 мм, размером 1220×1220 мм.
  • Тополевая или сосновая доска — 1 шт., размером 19×140×3000 мм.
  • Колеса — 4 шт., (диаметр можно выбрать на свое усмотрение — от 150 до 180 мм).
  • Крепежные элементы — саморезы разной величины.
  • В таблице перечислены все детали конструкции, которые требуется заготовить:

Обозначение деталей на схемахНаименование деталейРазмеры деталей (толщина, ширина, длина), ммКоличество деталей, шт.
Корпус
AСтойки (бортики боковых стенок)19×76×7304
BПанели (боковые стенки)19×419×7302
CСтолешница, перемычка и дно19×457×10163
DБольшие перегородки19×451×5722
EПолка19×451×8641
FМалая перегородка19×451×1401
GЗадняя стенка6×730×8831
HПолозки (доска)19×19×41030
IБортики (доска)6×19×4222
JБоковые полки19×57×4196
Выдвижные ящики
KМалые задние и передние стенки19×121×2138
LСредние задние и передние стенки19×168×3026
MБольшие задние и передние стенки19×264×3024
NМалые боковые стенки19×121×4138
OСредние боковые стенки19×168×4136
PБольшие боковые стенки19×264×4134
QДно малых ящиков19×175×4134
RДно средних и больших ящиков19×264×4135

Чтобы максимально экономно использовать все деревянные материалы, ниже представлена схема раскроя из них всех деталей, необходимых для сборки конструкции.

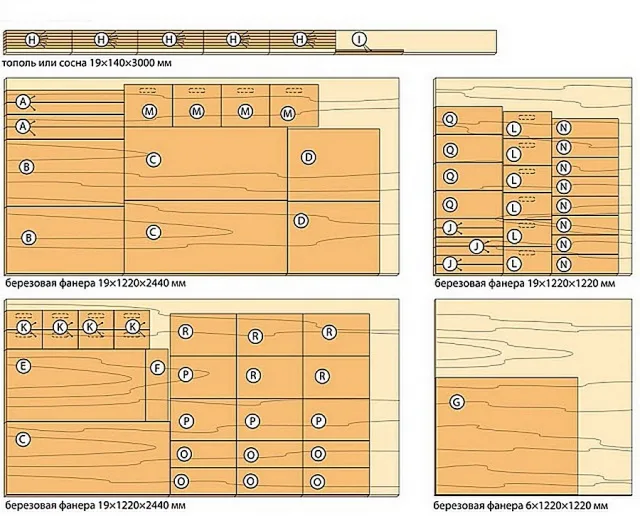

Схема № 1 — рекомендуемая схема раскроя изготавливаемых деталей из листов фанеры и доски
Схема № 1 — рекомендуемая схема раскроя изготавливаемых деталей из листов фанеры и доски

Все кромки деталей после их вырезания рекомендуется обработать фрезером, иначе готовое изделие будет смотреться неаккуратно.

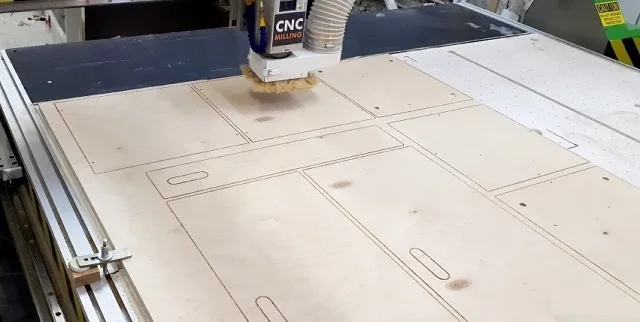

Распил фанеры на профессиональныом оборудовании с ЧПУ
Распил фанеры на профессиональном оборудовании с ЧПУ

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

В случае если в мастерской еще нет инструментов для качественной распиловки и обработки фанеры, можно обратиться за помощью к компаниям, занимающимся деревообработкой, предоставив мастеру точные размеры и схему раскладки деталей на листах материала. В этом случае можно будет получить качественные заготовки, из которых будет проще собрать готовую конструкцию.

Кроме раскладки, ниже также представлены схемы сборки изделия, в которых показаны все необходимые размеры и соединение отдельных узлов тумбы.

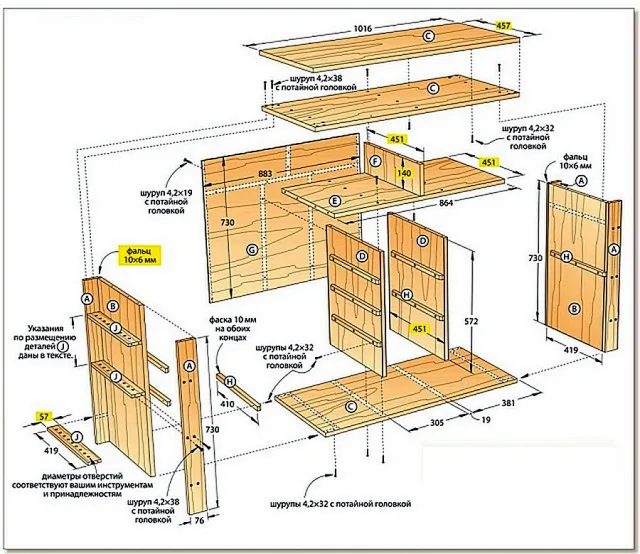

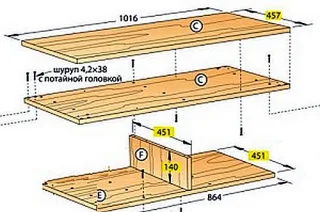

Схема №2 — сборка заготовок тумбы на колесах для хранения инструментов. Выделенные желтым цветом размеры являются ориентировочными, точные параметры определяются измерениями.
Схема №2 — сборка заготовок тумбы на колесах для хранения инструментов. Выделенные желтым цветом размеры являются ориентировочными, точные параметры определяются измерениями.

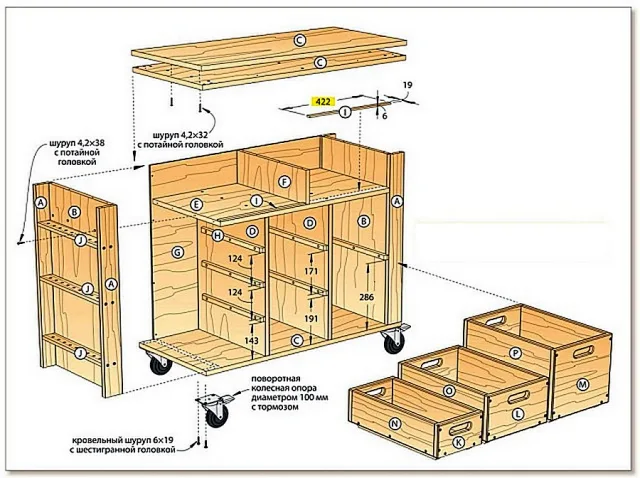

Схема №3 — работы по сборке тумбы и варианты выдвижных ящиков. Выделенные желтым цветом размеры указаны примерно, точные определяются при сборке.
Схема №3 — работы по сборке тумбы и варианты выдвижных ящиков. Выделенные желтым цветом размеры указаны примерно, точные определяются при сборке.

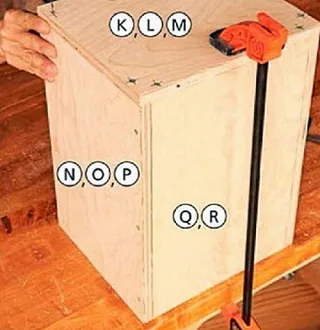

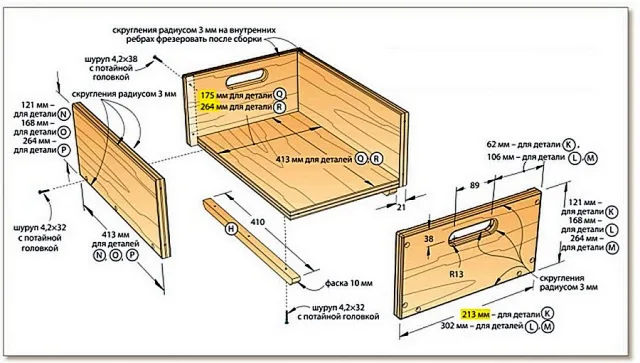

Схема №4 — порядок сборки ящика из заготовок. Здесь так же, как и в предыдущих схемах, выделенные желтым цветом размеры необходимо считать примерными, поэтому при изготовлении и сборке на эти узлы следует обратить особое внимание.
Схема №4 — порядок сборки ящика из заготовок. Здесь так же, как и в предыдущих схемах, выделенные желтым цветом размеры необходимо считать примерными, поэтому при изготовлении и сборке на эти узлы следует обратить особое внимание.

Сборка инструметального ящика — пошагово

Ну а теперь – подробно выполнение сборочных работ.

ИллюстрацияКраткое описание выполняемых операций

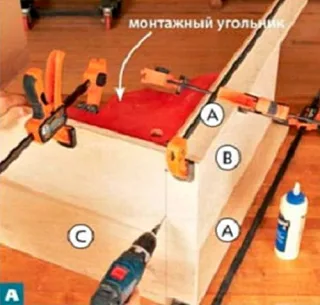

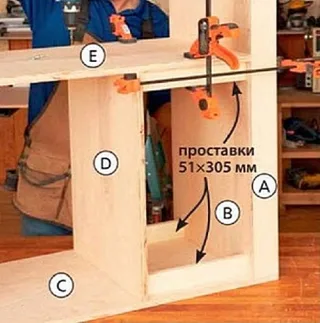

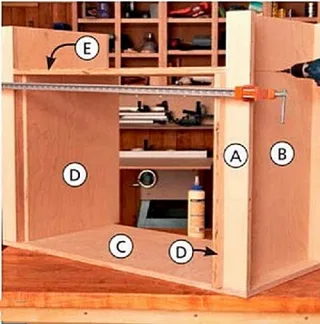

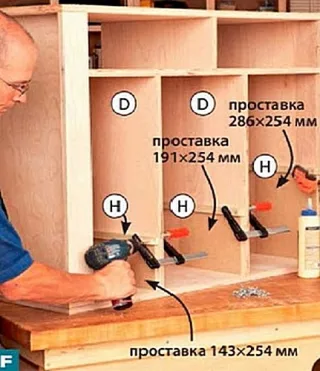

Первым шагом производится работа по обработке деталей и сборке корпуса изделия.
Все детали должны надежно и аккуратно соединяться друг с другом.

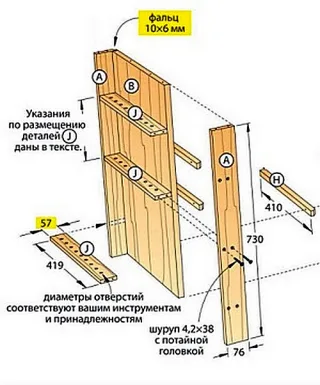

Для этого в двух деталях (А) — вертикальных бортиках боковых стенок, которые будут установлены с задней стороны, по внешней их линии делается вырез (фальц) размером 10×6 мм. Он необходим для того, чтобы в него заподлицо встала и была закреплена задняя стенка (G).
Теперь необходимо подготовить детали ( J) — 6 штук.
В них нередко высверливаются отверстия для хранения таких инструментов, как, например, отвертки. При желании деревянные детали можно заменить кронштейнами для инструмента, который удобно хранить в подвешенном положении.
Эти элементы можно закрепить на любой высоте, в зависимости от того, что именно планируется на них хранить.
Если выбраны перфорированные полки, то их фиксируют на боковой стенке, сначала на клей, затем саморезами, вкручиваемыми с обратной стороны боковой панели и саморезами через вертикальные бортики. Перед вкручиванием самореза рекомендуется пройтись сверлом меньшего диаметра – чтобы не допустить растрескивания материала.
Далее, подготавливаются детали (С).
Их подготавливают 3 штуки — это столешница, горизонтальная перемычка, и донная панель.
Донную панель следует разметить для установки и закрепления на нее вертикальных деталей. Крайние линии разметки предназначены для монтажа боковых стенок. Эти линии размечаются на расстоянии от края панели(С) которое должно соответствовать ширине бортиков (А) боковых стенок (В).
При закреплении боковых стенок к донной панели рекомендуется использовать монтажный угольник со срубцинами, который поможет удержать прямой угол при проведении фиксации.
Сначала боковины следует приклеить к основанию, а затем прикрутить саморезами через донную панель.
Для того чтобы идеально ровно установить горизонтальную панель (Е), сначала следует стянуть струбциной боковые стенки конструкции.
Затем установить к ним перегородки (D), использовав их, как подставки под панель (Е). Благодаря такому приему, можно не только задать точную высоту и ровность установки горизонтальной панели, но и подогнать ее под высоту перегородок.
Крепление панели (Е) осуществляется саморезами, вкручиваемыми в ее торцы через боковые стенки (В).
Далее, по сделанным в соответствии с чертежом отметкам на донной панели по очереди выставляются и крепятся перегородки (D).
Для удобства их установки необходимо использовать деревянные временные вставки, которые зажимаются струбцинами между перегородкой (D) и боковиной (В).
Крепление перегородок производится саморезами, вкручиваемыми в их торцы через донную панель (С) и горизонтальную панель (Е).
Временные вставки можно изготовить из фанерных обрезков, их размер в данном случае составляет 305×51 мм. Таким образом, производится крепление сначала одной, а затем второй перегородки.

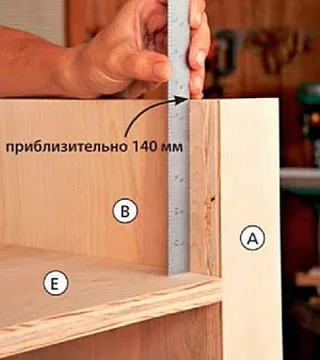

Следующим шагом дополнительно производится замер высоты от панели (Е) до верхнего края боковины (В). Это необходимо сделать перед установкой малой перегородки (F).
В данном случае этот размер составляет 140 мм.

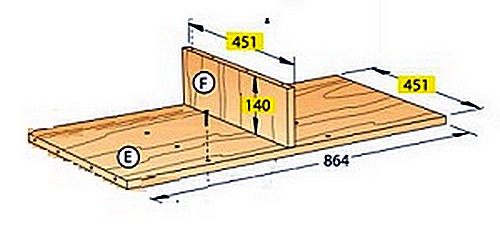

Перегородка (F) монтируется в середине панели (Е). Ее крепление производится снизу панели саморезами.
Можно для монтажа малой перегородки использовать и деревянные чопики – шканты. Для них придется в панели (Е) и перегородке (F) наметить и просверлить отверстия для них установки. Затем шканты вклеиваются в панель, а на них надевается перегородка.
Второй способ крепления достаточно сложен, но и более надежен.
Далее, идет монтаж нижней крышки столешницы (С), которая закрепляется на торцы малой перегородки (F), боковых стенок (В) и установленных на них бортиках (А). Уложив крышку на место, ее следует хорошо выровнять и зафиксировать саморезами.
Затем, сверху нее укладывается вторая панель столешницы (С), также выравнивается и фиксируется саморезами, вкручиваемыми снизу.
Мастер не рекомендует приклеивать верхнюю часть столешницы к нижней, так как если на ней будут производиться работы, то ее неизбежно придется со временем менять. Демонтировать приклеенную панель будет, мягко говоря, затруднительно.
Следующим этапом на внутренних поверхностях закрепляются полозки (Н), по которым будут ходить ящики.
Для того чтобы упростить задачу по их фиксации, следует из остатков фанеры толщиной в 6 мм изготовить подставки размером 191×254, 143×254 и 286×254 мм. Подставка размером 143×254 мм предназначена для определения высоты крепления пар полозков в первом отделе конструкции, в котором будут установлены три маленьких ящика. Для второго, отдела с тремя ящиками средней величины потребуется подставка шириной в 191 мм, а для третьего отдела, рассчитанного на два больших ящика, применяется мерная подставка шириной в 286 мм.
Сначала полозок приклеивается, и прижимаются к стенке струбцинами, а затем фиксируется саморезами. Чтобы было более понятно, на каком расстоянии должны быть закреплены полозки, следует внимательно изучить чертеж сборки конструкции №3, представленный выше.

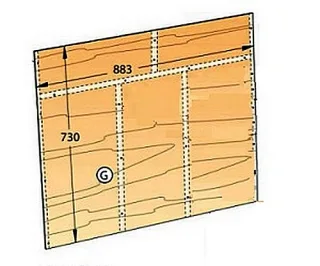

Далее, на собранную конструкцию шкафа необходимо закрепить заднюю стенку (G).
При ее закреплении изделие приобретет необходимую жесткость.
По бокам стенка прикручивается к подготовленным для нее фальцам.
Следующим этапом начинается изготовление выдвижных ящиков.
Сначала в передних и задних стенках (К, L, М) необходимо выпилить прорези-ручки для удобства извлечения и переноски коробов. Для этого на заготовках делается разметка по указанным на чертеже размерам.

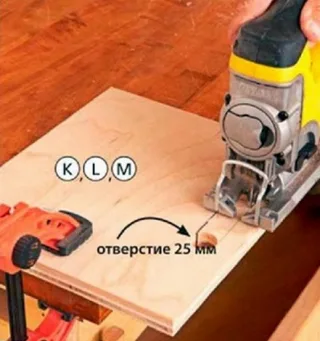

Для выполнения этой работы потребуется сверло-коронка диаметром в 25 мм и электрический лобзик.
Определив месторасположение прорези, по ее краям высверливаются два сквозных отверстия диаметром 25 мм, после чего лобзиком выпиливается фанера между ними.
Все прорези необходимо обработать фрезером, скруглив их края. Можно для обработки края фанеры использовать плоский напильник, а затем наждачную бумагу № 100 и 120.
Когда с прорезями-ручками будет закончено, можно переходить к сборке ящиков.
Для этого к торцам донной части ящиков приклеиваются, а затем прикручиваются стенки короба, а после еще и скручиваются между собой.
Первыми фиксируются боковины, передняя и задняя стенка должны находить на вертикальные торцы боковых деталей.
Все стенки сначала склеиваются, а затем фиксируются саморезами, шляпки которых должны находиться заподлицо с поверхностью фанеры.

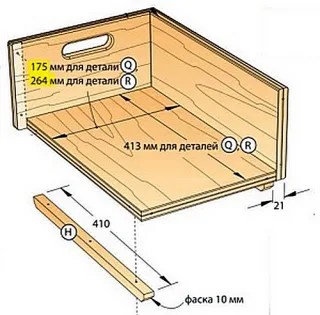

На донную часть ящиков закрепляются два полозка, с отступом от линии бокового края на 21 мм.
Полозки также приклеиваются по заранее нанесенной разметке, а после высыхания клея прикручиваются саморезами.
Когда вся конструкция будет собрана, снаружи ее донной панели размечаются места установки поворотных колес. Например, таких как показано на иллюстрации — диаметром в 100 мм, оснащенных тормозом.
Фланцы колес располагают с отступом от углов донной панели 3 мм. По разметкам для крепежных саморезов высверливаются отверстия, благодаря которым шурупы будут вкручены аккуратно, без расщепления материала.

Все поверхности готовой тумбы, а также ящиков для инструментов, необходимо тщательно отшлифовать наждачной бумагой № 180, затем удалить образовавшуюся пыль пылесосом. После этого на поверхности рекомендуется нанести одной из отделочных покрытий — это может быть краска или износостойкий лак.

Несколько рекомендаций по сборке мобильного ящика для инструментов

В заключение стоит привести несколько советов, которые помогут разобраться в выполнении работ по сборке мобильной тумбы для хранения инструментов.

  1. Если для изготовления изделия планируется использовать материал другой толщины, то вырезая заготовки, их следует стыковать между собой согласно выше приведенным схемам.
  2. Перед началом работ следует очень внимательно изучить все чертежи и схемы. При этом необходимо выделить для себя детали, которым требуется или же, возможно, будет необходима корректировка. К таким заготовкам в первую очередь следует отнести промежуточные детали, устанавливаемые между другими элементами — перегородки, полки, а также ящики.
  3. В первую очередь следует выпилить те детали, которые не вызывают сомнений по форме и размерным параметрам.
  4. После того как все элементы конструкции будут готовы, рекомендуется сначала произвести сборку без клея.

*  *  *  *  *  *  *

Итак, задача по изготовлению вместительного и удобного, а ко всему прочему еще и мобильного хранилища для инструментов — вполне выполнимая. То есть можно оценить заранее во что обойдется такая «обновка», и сравнить со стоимостью готовых моделей ящиков для инструментов на колесном ходу. Результат сравнения должен показать мастеру, что ему выгоднее. При этом не забываем, что самодельный ящик можно продумать до мелочей для наиболее удобного расположения всех необходимых инструментов.

И в завершение – видео, в котором показан еще один пример изготовления мобильной тумбы для инструментов с выдвижными ящиками.

Видео: Делаем сами – тумба для инструментов с колесами и выдвижными ящиками.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5
  • Наталья

    Ответить

    Прочитала статью Вашу и мужу дала почитать. Он загорелся идеей сделать такую тумбу для хранения инструментов у себя в гараже. Все в точности по советам автора сделал. И сейчас пользуется этим ящиком на колесах и меня идеей заразил для кухни нашей что-то подобное смастерить. Вот только хотим материалы полегче использовать. Тогда может получиться небольшой кухонный островок, о котором давно мечтала. Спасибо автору и за идею и за пошаговую инструкцию, как воплотить ее в реальность!

Добавить комментарий
