Лестница на второй этаж своими руками: чертежи и схема строительства деревянной и лестницы на металлокаркасе

В последнее время строительство загородного дома очень часто не ограничивается одним этажом. С целью расширения пространства возводится второй или же утепляется и приводится в пригодное для комфортного проживания состояние мансардное помещение. А это значит, что без лестницы в интерьере первого этажа не обойтись.

Лестница на второй этаж своими руками
Лестница на второй этаж своими руками

Лестница на второй этаж своими руками вполне может быть собрана из готового комплекта, который можно приобрести в компаниях, профильно занимающихся разработкой и изготовлением этого интерьерного функционального элемента. В предлагаемых каталогах можно подобрать лестницу, которая идеально впишется в обстановку обоих этажей, и будет удобной и безопасной для подъема и спуска для всех членов семьи.

Можно попробовать и самостоятельно построить лестницу, но в этом случае необходимо произвести точный расчет, так как при непродуманности конструкции привычный для всех элемент дома вполне может стать травмоопасным «тренажёром».

Кроме этого, нужно определиться в том, какую роль в интерьере будет играть лестница. Она может быть совсем незаметной, и не являться декоративным украшением комнаты, а может стать центром композиции, вокруг которого будет строить все оформление помещения.

Поэтому, чтобы выбрать подходящий экземпляр, лучше хотя бы схематично нарисовать лестницу, которую хотелось бы видеть в своем доме, а можно найти уже готовый вариант и адаптировать его для определенной комнаты.

Перед тем как выбирать модель лестницы, нужно обязательно узнать, как она устроена, и как рассчитать ее правильные параметры.

Основные составляющие элементы лестницы

Конструкция лестницы имеет немало составляющих, некоторые из них являются обязательным, другие же могут не входить в устройства некоторых видов этого сооружения.

Основные конструктивные элементы лестницы
Основные конструктивные элементы лестницы

Итак, лестница не может обойтись без ступеней и опор, которые их поддерживают – это главные элементы самых простых конструкций межэтажных лестниц.

  • Сама ступенька состоит из двух частей – вертикальной и горизонтальной. Первая из них называется подступенка, а вторая – поступь. Подступенка является опорой для поступи, но иногда обходятся и без нее.
  • Опоры могут быть двух типов:

— тетива – это балка, поддерживающая ступени с их торцов;

Поступи и тетивы
Поступи и тетивы

— косоур – балка, поддерживающая ступени снизу.

  • Перила – это тоже важный элемент лестницы, хотя присутствует не на всех ее видах. Но если в доме есть дети или пожилые люди, то без них никак не обойтись.
  • Балясины – вертикально устанавливаемые опоры для перил, которые чаще всего становятся не только функциональной деталью лестницы, но и ее декоративным украшением. Этот элемент может быть выполнен из разных материалов и иметь различные формы.

Так как существуют разные виды лестниц, каждая из них может иметь детали, которые необходимы именно для конкретной конструкции.

  • Стойка – этот элемент используют для устройства винтовой лестницы. На стойку с определенным шагом закрепляются ступени особой формы, которые образуют спираль, поднимающуюся от первого до второго этажа.
Лестница на больцах
Лестница на больцах
  • Больцы – это специальные болты, которые тоже являются поддерживающими ступени элементами, они крепятся в стене и непосредственно на сами ступени. Они применяются не для всех, а только для отдельных видов лестниц.

Виды лестниц

Узнав, из каких элементов состоят лестницы, нужно подробнее разобраться, как выглядит каждый из видов  этих конструкций, устанавливаемых между этажами.

Маршевая лестница

Этот вид лестницы популярный для частного дома любого типа. Она состоит из одного или нескольких прямых маршей, снабженных ровно расположенными ступенями. По ней удобно спускаться и подниматься, но недостаток этой модели заключается в том, что для нее необходимо иметь достаточно много места в помещении.

Самые распространенные - маршевые лестницы
Самые распространенные — маршевые лестницы

Если лестница состоит из нескольких маршей, то каждый из них должен иметь не менее 3 ÷ 4 и не более 15 ступенек. Несоблюдение этого стандарта может привести к не комфортности подъема по лестнице. Обычно количество ступеней в каждом марше составляет 8 ÷ 11 штук, а между маршами устанавливаются специальные площадки. Их размеры кратны средней длине шага.

  1. Маршевые лестницы могут быть закрытыми и открытыми. Первые из них имеют в конструкции ступеней подступенники, а вторые устраиваются без них. Открытый вариант удобен в тех случаях, когда ступени имеют недостаточную ширину.
  2. Маршевые лестницы могут иметь ступеньки, закрепленные на косоурах или на тетивах. Для этих деталей выбираются доски, имеющие толщину не менее 45 ÷50, а лучше – даже 60 ÷ 70 мм.
  3. Если прямая лестница без поворотов имеет больше 89 ступенек, то для прочности рекомендовано также разделить ее площадкой.
  4. В случае, когда лестница построена с небольшим поворотом, ее называют поворотной, и иногда на этом участке вместо площадки устраивают ступени, которые называют забежными.

    Забежные ступени четверть оборотной лестницы
    Забежные ступени четверть оборотной лестницы
  5. Кроме приведенных выше типов, маршевые лестницы могут быть:
  • четвертьоборотные – угол которых при повороте составляет 90 градусов, и устраиваются они, в основном, на стыке двух стен;
  • полуоборотные – поворот их имеет угол в 180 градусов;
  • круговые модели – марши последовательно образуют поворот на 360 градусов.

Винтовая межэтажная лестница

Эта конструкция более сложна в монтаже, но имеет преимущество в том, что она занимает самую минимальную площадь из всех существующих вариантов, поэтому идеально подходят для помещений с небольшой площадью. Кроме этого, такую лестницу можно установить в любом удобном месте комнаты и, при желании, сделать ее центром композиции интерьера, так как конструкция имеет достаточно эстетичный вид.

Винтовая лестница - экономит пространство, но не всегда удобна для переноски габаритных предметов
Винтовая лестница — экономит пространство, но не всегда удобна для переноски габаритных предметов

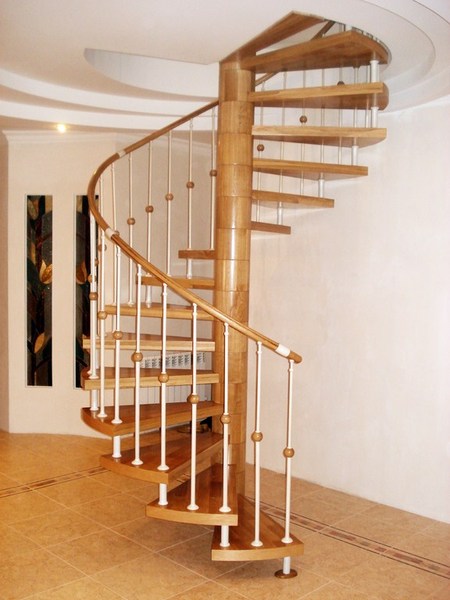

Винтовые варианты лестниц могут быть разных видов, но для двухэтажного дома лучше всего подойдет модель, состоящая их стойки и клинообразных ступеней. Для стойки выбирают металлическую трубу или деревянную опору.

Стойка и ступени винтовой лестницы
Стойка и ступени винтовой лестницы
  • Сама стойка закрепляется к полу первого этажа и в межэтажном или чердачном перекрытии.
  • На нее узкой стороной закрепляются ступени и поворачиваются таким образом, чтобы общая конструкция напоминала спираль.
  • На широкую сторону ступенек устанавливаются балясины, верхняя часть которых закрепляются в поручне, повторяющим спиралеобразное направление всей конструкции.

Неудобным в такой модели является то обстоятельство, что по ней сложно будет поднять или спустить вниз какой-то массивный предмет мебели. Кроме этого, выбирая для установки такую модель, нужно знать, что чем меньше для нее проем в межэтажном перекрытии, тем лестница будет круче и неудобнее.

Рассчитать винтовую конструкцию несложно. Для этого определяется участок в комнате, где она будет установлена, вычисляется его центр – это будет место установки стойки. Далее, вымеряется расстояние от стойки до границы – это будет ширина пролета, т.е. длина ступеней.

Для комфортного хождения по такой лестнице, размер середины ступени должен быть не менее 200 мм, а самая широкая часть должна составлять не более 400 ÷ 420 мм.

Такую конструкцию вполне можно изготовить и собрать самостоятельно, при наличии навыков работы с деревом, и умении рассчитывать нагрузки на выбранный материал.  Однако, если нет уверенности в своих силах, то лучше доверить работу специалисту, так как неправильно устроенная конструкция весьма травмоопасна.

Видео — Монтаж винтовой лестницы

Криволинейные лестницы

Круговые и спиральные модели не имеют центральной вертикальной опоры, которая является центром окружности в сечении винтовых лестниц. Они поднимаются вверх по кривой плавной линии, которая может быть самой разной конфигурации.

Круговая межэтажная лестница
Круговая межэтажная лестница

Как и винтовые, они занимают меньше места, чем конструкции с прямыми маршами и промежуточными площадками, но при этом несколько теряют в удобстве и безопасности. Кроме того, их сложнее проектировать, изготавливать, устанавливать ограждения и перила.

Лестницы на больцах

Название этих лестниц на больцах произошло от немецкого слова «вolzen», что означает болт.

Элемент крепления ступени
Элемент крепления ступени

Такие лестницы нельзя отнести к отдельному виду, так как они могут быть не только маршевыми, но и винтовыми или криволинейными, и отличаться от них только способом монтажа ступеней и отсутствием стационарных опор, из-за чего они кажутся висящими в воздухе. Это впечатление усиливается и отсутствием подступенков.

Ступени конструкции одной стороной закрепляются в стене с помощью цилиндрических больцев, поэтому стена должна быть прочной, возведенной из жестких и надежных материалов без внутренних пустот. Внешними сторонами ступени соединяются друг с другом вертикальными элементами, которые могут располагаться только между ступенями или исполнять роль ограждений.

Маршевая лестница на больцах
Маршевая лестница на больцах
Круговая конструкция
Круговая конструкция

Больцевые лестницы, как и модульные сборные конструкции, изготавливаются в заводских условиях. Они достаточно легко и точно подгоняются под нужные габариты и могут устанавливаться в любых помещениях.

Видео — Монтаж деревянной лестницы на больцах

Проектирование межэтажных лестниц

При проектировании межэтажной лестницы в первую очередь имеют в виду безопасность конструкции и комфортность её эксплуатации. Это значит, что при ходьбе по ступеням должны затрачиваться минимальные физические усилия, а идущий человек должен использовать для этого удобные и привычные позы и движения: не менял длину шага, не поднимал ноги слишком высоко, не сгибал спину.

Основной аспект безопасности – удобство постановки ноги на ступени
Основной аспект безопасности – удобство постановки ноги на ступени

Совет. Чтобы получить удобную и безопасную лестницу, проектировать её желательно одновременно с проектированием дома. Это позволит соотнести её размеры и положение со стенами, перегородками, балками перекрытия и другими конструктивными элементами здания.

Как определиться с размерами лестницы

Выбрать оптимальные размеры всех лестничных элементов помогут нормативы.

  1. Уклон конструкции должен находиться в пределах от 30 до 45 градусов – именно такие параметры гарантируют безопасность и удобную высоту подъема ноги. Идеальные значения 36-40 градусов, так как более пологие конструкции занимают много места, а те, что круче, создают затруднения при спуске.
  2. Ширина проступи (b) и высота подступенка (a) подбираются в соответствии со средней длиной человеческого шага по формуле: b + 2a = 60-64 см. При этом проступь не должна быть уже 20 см, а подступенок выше тех же 20 см. Оптимальные значения для а = 24-32 см, для б = 14-18 см.
  3. Длина ступени (общая ширина марша) может определяться произвольно, но следует учесть, что если она меньше 80 см, на лестнице будет сложно разойтись двум людям. Проблемы возникнут и с подъемом габаритной мебели на второй этаж.
  4. Количество ступеней в одном марше не должно превышать 11-12, в противном случае снижается надежность и безопасность конструкции, удобство её использования. Если ступеней получается больше, их желательно разделить промежуточной площадкой.
  5. Минимальная высота от плоскости ступеней до перекрытия 190-200 см.
  6. Высота, на которой устанавливаются перила, должна быть 80-100 см, а расстояние между элементами ограждения не больше 15 см, особенно если в доме есть маленькие дети.
Лестница должна отвечать определенным требованиям безопасности
Лестница должна отвечать определенным требованиям безопасности

Исходя из этих рекомендаций, и приступают к проектированию лестницы.

Измерения

Основные необходимые для расчетов параметры – это высота от чистового пола нижнего этажа до чистового пола верхнего. То есть, нужно измерять не просто расстояние от пола до потолка, а прибавлять к нему толщину перекрытия и напольного покрытия.

Необходимые для проектирования замеры
Необходимые для проектирования замеры

Кроме размеров, указанных на картинке, нужно знать длину горизонтальной проекции лестницы или длину каждого марша.

Построение чертежа маршевой лестницы

Определившись с местоположением лестницы и параметрами выделенной для неё площадки, нужно начертить на листе бумаги прямоугольный треугольник, один катет которого равен высоте между этажами, а второй длине марша. Угол между гипотенузой и горизонтальным катетом – это предполагаемый уклон. Изменяя длину марша в ту или иную сторону, его можно откорректировать до желаемого значения.

Чем больше уклон, тем меньше места занимает конструкция
Чем больше уклон, тем меньше места занимает конструкция

Если лестница будет состоять из двух и более маршей, чертеж делается для каждого. При этом нельзя забывать про промежуточную площадку и учитывать её размеры.

Расчет параметров лестницы

Чтобы лучше понять принцип расчета, сделаем его на примере конструкции высотой 3 метра и длиной 4,3 метра (см. чертеж выше).

Выбираем глубину проступи, допустим, 28 см, и определяем количество ступеней, разделив на неё общую длину марша в горизонтальной проекции:

430 : 28 = 15,35

Округляем до 15, пересчитываем и получаем точную глубину проступи 28,7 см.

Чтобы узнать высоту ступеньки, делим общую высоту лестницы на количество ступеней:

300 : 15 = 20 см.

Подставляем полученные значения в «формулу безопасности»:

28,7 + 2х20 = 68,7 см

И видим, что результат получился больше рекомендуемых значений (60-64 см). Поэтому пробуем увеличить количество ступеней на одну и пересчитать все заново:

430 : 16 = 26,9 см

300 : 16 = 18,7 см

26,9 + 2х18,7 = 64,3

Этот результат можно считать приемлемым, но количество ступеней слишком велико – нужна промежуточная площадка. Её длина должна быть не менее 100-120 см. Прибавляем её к уже имеющейся длине лестницы: 430 + 120 = 550 см.

Если это слишком много, и прямая конструкция такого размера не вмещается в выделенную площадь, придется делать поворотную лестницу – четвертьоборотную или полуповоротную, с площадкой или забежными ступенями. Это не всегда возможно, так как увеличивается размер потолочного проема. Тогда нужно оставить один длинный марш без площадки, установив при монтаже дополнительную вертикальную опору.

Ширина потолочного проема для полуповоротной лестницы больше, чем для прямой
Ширина потолочного проема для полуповоротной лестницы больше, чем для прямой

Но есть и другое решение, позволяющее не расширять лестничный проем: сделать первый марш коротким, чтобы при подъеме на площадку не упираться головой в потолок. Расстояние от неё до перекрытия должно быть около 2 метров или чуть меньше. Вычитаем его из высоты потолка. Например, 280 – 190 = 90 см.

Определяем, сколько ступенек поместится на таком расстоянии от пола:

90 : 18,7 = 4,8

Если в семье нет людей с ростом выше 180-185 см, смело округляем это количество до 5 и делаем площадку на высоте 18,7 х 5 = 93,5 см.

Во втором марше останется 11 ступеней.

Площадку для экономии места можно заменить забежными ступенями
Площадку для экономии места можно заменить забежными ступенями

Видео — Пример расчета маршевой межэтажной лестницы

Расчет винтовой лестничной конструкции

Основными расчетными параметрами в данном случае будут высота лестницы, её диаметр и угол поворота. Для примера возьмем следующие размеры:

  1. Высота (Н) – 280 см;
  2. Диаметр R – 120 см;
  3. Угол закручивания (w) – 3600.

Длину марша винтовой лестницы определяют по средней линии подъема, которая находится на расстоянии 2/3 радиуса от её центра. Подставляем известные нам данные в формулу для нахождения длины окружности:

L = 2 х 3,14 х 120 х 2/3 = 502,4 см

Чтобы узнать количество ступенек, делим это значение на глубину проступи по линии подъема. Как и в случае с маршевыми лестницами, её величина выбирается в пределах 20-30 см. Пусть она будет равна 30 см.

502,4 : 30 = 16,7

Округляем до 17 и корректируем глубину проступи:

502,4 : 17 = 29,6 см

Затем высчитываем высоту ступени:

280 : 17 = 16,5 см

Подставляем полученные результаты в уже известную формулу комфортности и получаем удовлетворительное значение:

29,6 + 2х16,5 = 62,6 см

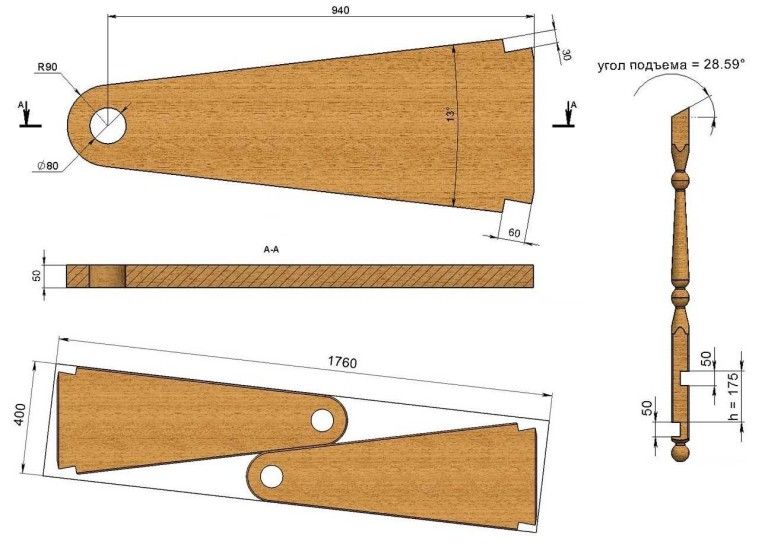

Ступени винтовой лестницы имеют усеченную форму. В центральной части они крепятся к вертикальной стойке и имеют наименьшую ширину, минимальное значение которой 10-12 см. Нам осталось найти глубину проступи у внешнего края, для чего нужно просто разделить длину окружности на количество ступеней.

Длина окружности в нашем случае равна 753, 6 см (2 х 3,14 х 120)

753,6 : 17 = 44,33 см.

Основываясь на этом примере и подставляя в формулы свои данные, несложно рассчитать параметры любой винтовой лестницы.

Чертежи и формулы для расчета винтовой лестницы
Чертежи и формулы для расчета винтовой лестницы

Видео — Ошибки при проектировании и строительстве лестниц

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

Настоящее произведение искусства
Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

  1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
  2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
  3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
  4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы
Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

  1. Хвойные породы самые недорогие и лучше поддаются обработке благодаря мягкой древесине. Из сосновых пиломатериалов можно делать подступенки, косоуры, опорные стойки; менее прочная и подверженная гниению еловая древесина годится только для подступенков. Самая твердая, прочная и износостойкая «хвоя» – это лиственница, она пригодна для всех элементов.
  2. Самые доступные по цене лиственные породы – дуб и ясень. Лестницы из них выдерживают большие нагрузки и при правильном уходе сохраняют прочность и внешний вид много десятилетий. Но из-за высокой твердости пород работать с ними сложнее.
  3. Экзотические породы дерева обладают массой достоинств, но они очень дороги, поэтому их лучше не использовать для самостоятельного строительства, а заказать изготовление мастеру.
Готовые деревянные элементы для лестниц
Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

  • у них очень высокая несущая способность;
  • они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

Металлический каркас межэтажной лестницы
Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Бетонная лестница в кирпичном доме
Бетонная лестница в кирпичном доме

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением
Комбинированная лестница со стеклянным ограждением

Инструкции как сделать лестницу из дерева на второй этаж своими руками

Деревянную лестницу можно изготовить на заказ или собрать из купленных в магазине готовых деталей. Но намного дешевле сделать её своими руками, если в вашем арсенале есть все необходимые для этого инструменты.

Изготовление деталей лестницы – общие принципы

Каждый элемент конструкции изготавливается по заранее сделанным чертежам с указанными на нем размерами. Материал следует выбирать тщательно, отдавая предпочтение хорошо высушенной древесине без трещин, следов плесени и синевы, прочих дефектов.

Схема лестницы с размерами
Схема лестницы с размерами
  1. Самое сложное — идеально ровно выпилить косоуры, так как от этого будет зависеть надежность и прочность, а также эстетичность конструкции. Для этих несущих элементов доску выбирают цельную без трещин и многочисленных крупных сучков, толщиной не менее 45 ÷ 50 мм.
  2. Полотна поступей могут иметь ширину на 1,5—2 см больше, чем место, предусмотренное для них на косоурах, плюс толщина подступенников. Поступи должны быть идеально ровными с закругленными аккуратными краями, и это тоже очень важно учесть. Для них выбирается доска толщиной в 30 ÷ 35 мм.
  3. Если планировалось сделать лестницу закрытой, с подступенниками, то они тоже должны быть сделаны аккуратно. Для этих элементов не нужно брать доску большой толщины, так как в основном вся нагрузка будет выпадать на косоуры, а подступенники сыграют поддерживающую конструкцию ступеньки роль. Достаточно толщины в 15 ÷ 20 мм.

Чтобы вырезать проступи, подступенки и прямые несущие балки (тетивы или косоуры), достаточно обычного лобзика с пилкой по дереву. Для изготовления же фигурных поручней и балясин требуется специальное оборудование. Если его нет, такие детали можно купить в строительном магазине.

Углы ступеней и других «контактных» деталей необходимо скруглить или хотя бы снять фаску.

Готовые вырезанные элементы лестницы перед монтажом обязательно ошкуривают и шлифуют, чтобы удалить заусенцы и шероховатости. При отсутствии шлифмашинки сделать это можно с помощью мелкозернистой наждачной бумаги.

Шлифовка косоура
Шлифовка косоура

Заключительный этап – пропитка защитным составом. Если оставить его на потом и обработать уже смонтированную конструкцию, все стыки останутся незащищенными.

Цены на различные виды элементов лестниц

Элементы лестниц

Фото-инструкция создания лестницы из дерева

Шаг 1 - чертеж будущей конструкции
Шаг 1 — чертеж будущей конструкции
Шаг 2
Шаг 2
Шаг 3
Шаг 3
Шаг 4
Шаг 4
Шаг 6
Шаг 6
Шаг 7
Шаг 7

6

Лестница на тетивах своими руками

Тетивой называют опорную балку лестничного марша с пазами для ступеней на внутренней стороне. Вставленные в пазы проступи надежно удерживаются в них. Но иногда тетиву делают без пазов, а проступи крепят к ней посредством стальных уголков или деревянных брусков. Этот вариант менее надежный, поэтому рассматривать его не будем.

Разные варианты монтажа ступеней на тетиву
Разные варианты монтажа ступеней на тетиву

Как сделать тетиву

Для изготовления тетивы выбирают цельные не сращенные доски толщиной не менее 40 мм и шириной от 300 мм.

  • Сначала подготовленную балку обрезают по месту, спиливая нижний торец так, чтобы он при опирании на пол задавал требуемый угол наклона лестницы.
  • В верхней части торец обрезается так, чтобы спил плотно прилегал к вертикальной грани балки перекрытия. Для надежности можно выпилить «зуб», опирающийся на пол второго этажа.

    Форма тетивы между промежуточной площадкой и вторым этажом
    Форма тетивы между промежуточной площадкой и вторым этажом
  • Используя первую тетиву как шаблон, изготавливают вторую.
  • Следующий шаг – разметка ступеней согласно чертежу. Её делают с помощью угольника и линейки, но гораздо точнее получится разметка с помощью шаблона.

Обратите внимание! Не забудьте уменьшить расчетное количество ступеней на одну, так как фактически последней ступенью станет пол верхнего этажа.

  • Размеченные пазы вырезаются фрезерным станком. Они могут быть открытыми, на всю ширину тетивы, или закрытыми – доходящими до определенного уровня. Глубина пазов не должна быть более 2/3 толщины несущей балки, а ширина точно соответствовать толщине ступеней.
  • В пазах просверливают по два сквозных отверстия для крепления ступеней.

Видео – Изготовление тетивы по шаблону

Как сделать ступени и смонтировать их

Чтобы лестница получилась ровной и прочной, сначала изготавливают ступени из досок толщиной 40-50 мм и собирают марши на черновую, подгоняя все детали друг к другу.

Сделать ступени гораздо проще, чем опорные элементы, так как это обычные прямоугольные детали со скругленной внешней кромкой. Их длина должна быть равна проектному расстоянию между тетивами плюс удвоенная глубина пазов.

Готовые ступени вставляют в подготовленные в обеих тетивах гнезда. Для чего одна тетива укладывается на ровную поверхность пазами вверх, в них поочередно устанавливаются все проступи, а вторая тетива насаживается на их свободные торцы.

Монтаж тетивы

После черновой сборки и подгонки пролет разбирают и начинают монтаж несущих балок на место. Каждая из них имеет две точки опоры – на пол первого этажа и перекрытие второго этажа либо на промежуточную площадку.

Максимальная нагрузка приходится на нижние опоры, поэтому их необходимо закрепить очень надежно, исключив риск скольжения. Для этого на полу фиксируется опорный брусок, а на нижней кромке тетивы вырезается паз, соответствующий сечению бруска.

Один из способов фиксации несущих балок на полу
Один из способов фиксации несущих балок на полу

Есть и другие способы крепления тетивы к полу первого этажа. Например, при устройстве бетонной стяжки в ней оставляют пазы по размеру опорной части тетивы.

Если нижний упор выполнен надежно, способ крепления верхней части тетивы может быть любым. Они показаны на следующей схеме.

Способы крепления тетивы и косоура идентичны
Способы крепления тетивы и косоура идентичны

После монтажа несущих балок можно устанавливать в них ступени и крепить их через ранее сделанные отверстия. Для надежности и исключения скрипа все стыки желательно промазать столярным клеем.

Как сделать перила и смонтировать их

Лестничные перила устанавливаются между верхней и нижней стойкой и опираются на балясины.

Стойки крепятся к полу и к торцам тетивы, между ними натягивается шнур на высоте установки поручня. Он должен повторять уклон лестничного марша.

Затем нижняя часть промежуточных балясин срезается под этим же углом, и они фиксируются на тетиве с равным шагом.

Готовые к монтажу стойка и балясина
Готовые к монтажу стойка и балясина

Способов крепления несколько:

  • саморезами под углом;
  • на шпильки;
  • на шканты.

Два последних варианта предпочтительнее, так как крепеж остается невидимым. Для их осуществления в центре нижнего торца балясин просверливается отверстие диаметром 12 мм и глубиной 60 мм. В него устанавливается смазанный клеем деревянный шкант или металлическая шпилька длиной 120 мм.

Ответное отверстие высверливается в тетиве, в него вставляется торчащий из балясины крепеж.

Балясины с установленными шпильками
Балясины с установленными шпильками

После монтажа всех балясин и их установки в вертикальное положение на их верхней части по натянутому шнуру наносится разметка для среза под поручень. Он закрепляется на них теми же способами.

Крепление поручня саморезами под углом
Крепление поручня саморезами под углом

Видео — Лестница на тетивах на второй этаж

Лестница на косоурах своими руками

Косоур – это наклонная опорная балка в виде гребенки с вырезанными сверху зубцами для крепления подступенков и укладки проступей. Причем элементы ступеней могут выступать по краям за пределы косоуров.

Обычно стандартные межэтажные лестницы делают на двух косоурах, но их может быть и три, и даже больше, если ширина пролета превышает 100 см.

Эту конструкцию сделать проще, чем лестницу на тетивах, так как из процесса изготовления исключается выпиливание пазов.

Изготовление косоуров

Начальный этап не отличается от изготовления тетив: доска нужной толщины и ширины отрезается по длине и запиливается для установки под выбранным углом. Затем выполняется разметка, которую также удобно делать с помощью шаблона, изготовленного из прямоугольного куска фанеры, на которую прибита упорная рейка. Расстояние от угла шаблона до рейки по одной стороне равно высоте подступенка, а по другой – глубине проступи.

Шаблон для разметки косоура
Шаблон для разметки косоура

После выпиливания зубцов на одной детали её используют как цельный шаблон для разметки остальных косоуров.

Установка косоуров

Устанавливают косоуры аналогично тетивам, контролируя их параллельность примеркой проступей и подступенков, которые должны опираться на вырезы без перекосов и заваливания уровня.

Технология монтажа ступеней

Толщина ступеней косоурной лестницы зависит от расстояния между опорными точками. Если оно менее 80 см, и в конструкции предусмотрены подступенки, можно использовать доски 30 мм. При большей ширине пролета следует добавить дополнительные косоуры или увеличить толщину ступеней минимум до 40 мм.

Соединение проступей и подступенков друг с другом и с косоурами может осуществляться разными способами:

  • шурупами с лицевой стороны деталей – при условии последующей отделки чистовыми материалами;
  • шурупами впотай с маскировкой монтажных отверстий деревянными заглушками;
  • с помощью стальных уголков и шурупов;
  • с помощью треугольных реек;
  • клеевым соединением в паз.
Способы соединения элементов лестницы
Способы соединения элементов лестницы

Балясины под перила в этом случае устанавливаются на ступени. Их монтаж аналогичен монтажу на тетиву с той разницей, что срезать их нижний торец под углом не нужно.

Установленные на ступени балясины
Установленные на ступени балясины

Видео — Делаем лестницу на косоурах своими руками

Инструкция по созданию винтовой лестницы на второй этаж

Способ изготовления деревянной винтовой лестницы зависит от места её установки.

  • Установка в углу помещения позволяет крепить ступени с обеих сторон – узким концом к опорной стойке, а широким к стенам. Это самый надежный и безопасный вариант.

    Угловая конструкция
    Угловая конструкция
  • Лестница с тетивой или косоуром по внешнему периметру может устанавливаться в любом месте помещения. Тетива крепится к стенам либо фиксируется вертикальными опорными столбами.

    Винтовая лестница с тетивой
    Винтовая лестница с тетивой
  • Установка вдали от стен вынуждает осуществлять монтаж ступеней только к центральной опоре и скреплять их друг с другом по внешнему краю стойками, соединяющими наружную кромку верхней ступени и внутреннюю кромку нижней. Этот вариант самый сложный для монтажа.

    Конструкция с одной центральной опорой
    Конструкция с одной центральной опорой

Монтаж опорной стойки

Для обеспечения надежности и прочности конструкции деревянная опорная стойка винтовой лестницы делается из бруса с минимальным сечением 15х15 см или бревна с минимальным диаметром 20 см.

Но чаще используют стальную трубу диаметром от 5 см. Такую опору можно купить в специализированном магазине в комплекте с крепежными элементами и стальными либо деревянными гильзами, которые надеваются на трубу между ступенями, декорируют её и обеспечивают фиксацию проступей с определенным шагом по вертикали.

В полу устраивают отверстие по сечению опоры, чтобы её нижняя часть была защемлена. Круглые стойки дополнительно фиксируют фланцами соответствующего диаметра, прикрученными к полу. Стойки квадратного сечения усиливают бруском или плинтусом, установленным по нижнему периметру и прибитому и к полу, и к самой опоре.

Способы крепления центральной опоры
Способы крепления центральной опоры

Ещё один способ крепления – устройство опорной крестовины из металлического уголка или швеллера, которая отлично справляется с опрокидывающими нагрузками.

Изготовление ступеней и монтаж лестницы

Если винтовая лестница устанавливается без привязки к стенам, все её ступени имеют одинаковую клинообразную форму. При самостоятельном изготовлении их вырезают попарно из одной доски, располагая детали «валетиком», как показано на картинке. На внешних углах делают запилы под стойки ограждения.

Схема для изготовления ступеней
Схема для изготовления ступеней

Если ступени будут нанизываться на опору, в их узкой части прорезают отверстия нужного диаметра, для чего несколько детали собирают в пакет, фиксируют струбцинами и с помощью коронки по дереву вырезают все отверстия в один прием.

Затем ступени поочередно с деревянными втулками нанизывают на стойку, разворачивают их веером и фиксируют в заданном положении межступенчатыми балясинами.

Первая балясина должна упираться в пол
Первая балясина должна упираться в пол

Совет. Изогнуть деревянные перила для такой лестницы в домашних условиях сложно, поэтому можно приобрести пластиковые поручни, которым при нагревании можно придать любую форму.

Для угловой или пристенной лестницы с креплением ступеней к стене или тетиве каждая ступень проектируется и вырезается по месту. Этот момент хорошо показан на видео.

К деревянной опоре узкая часть проступей крепится с помощью выбранных в опоре пазов или подставных брусков, опирающихся на нижнюю ступень и поддерживающих верхнюю.

Видео — Деревянная винтовая лестница на второй этаж своими руками

Крепление перил к стене

Если винтовая лестница находится в углу комнаты, закрепить перила можно на стене. Для этого достаточно приобрести специальные пристенные кронштейны угловой формы с двумя крепежными площадками. Одна из них фиксируется на стене таким образом, чтобы вторая повторяла уклон лестницы. На неё и устанавливается поручень.

Шаг между кронштейнами 40-60 см
Шаг между кронштейнами 40-60 см

Такие перила рекомендуется устанавливать и на пристенных маршевых лестницах с шириной пролета более 120 см.

Видео — Еще один интересный вариант монтажа лестницы на второй этаж

Лестница на металлическом каркасе своими руками

Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.

Принцип изготовления металлического каркаса

Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.

1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления
1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления
  1. После установки швеллеров в проектное положение на них наносится разметка ступеней.
  2. Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
  3. Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
  4. Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.
Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки
Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки

Как и чем отделать лестницу

Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.

Практика показывает, что металлический каркас для лестницы на второй этаж можно заказать в производственной компании, а обшивку лестницы деревом сделать своими руками.

Металлическая лестница со ступенями из МДФ
Металлическая лестница со ступенями из МДФ

Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.

Другой вариант изготовления можно изучить по следующему видео.

Видео – Делаем металлическую лестницу на второй этаж с ломаным косоуром

Бетонная лестница на второй этаж своими руками инструкция

Такую лестницу можно устанавливать только в домах с железобетонными перекрытиями.

Изготовление несущей конструкции

Строительство бетонной лестницы делится на несколько этапов: возведение опалубки, армирование и заливка раствора.

  1. Опалубка строится из влагостойкой широких досок, фанеры или листов ОСП на деревянных подпорках. Она должна сформировать будущую лестницу. Важно, чтобы между панелями опалубки не оставалось щелей, поэтому их стягивают саморезами. Все они были выставлены по уровню. Изнутри готовую конструкцию можно застелить пленкой, чтобы бетон не прилип к деревянным элементам.

    Опалубка для маршевой бетонной лестницы
    Опалубка для маршевой бетонной лестницы
  2. Далее выполняется армирование металлической сеткой из скрепленных сваркой или связанных вязальной проволокой металлических прутков диаметром 8-12 мм. Арматурный каркас укладывается на проставки – он не должен соприкасаться с дном и стенками опалубки.
  3. После армирования монтируются доски, формирующие ступени.

    Готовая опалубка с арматурным каркасом
    Готовая опалубка с арматурным каркасом
  4. Заключительный этап – заливка в опалубку бетонного раствора марки В15 и выше. В процессе его нужно уплотнять специальным вибратором. Поверхность каждой ступени тщательно разглаживается по уровню доски.

Совет. Пока бетон свежий, по краям ступеней можно установить закладные шпильки для крепления балясин.

Гораздо более подробно процесс изготовления бетонной межэтажной лестницы описан в другой нашей статье. В ней вы найдете и онлайн-калькуляторы для расчета количества материалов.

Отделочные работы

За бетоном необходимо ухаживать, чтобы он хорошо схватился и не растрескался. Для этого в течение первой недели поверхность периодически поливают водой и держат под пленкой.

Снимать опалубку можно не ранее, чем через 28-30 дней после заливки. А приступать к чистовой отделке – после завершения основных строительных работ, одновременно с внутренней отделкой помещений.

Отделывать такую лестницу можно любыми материалами: керамогранитом, натуральным камнем, деревом. Но многие из них слишком нагружают и без того тяжелую конструкцию, поэтому идеальным выбором станут дерево, ламинат, ковролин.

Отделка бетонных ступеней деревом
Отделка бетонных ступеней деревом

Видео – Делаем бетонную лестницу своими руками

Заключение

Многие частные застройщики хотели бы сэкономить на межэтажной лестнице, так как к моменту её установки денег у большинства из них остается немного. Это вполне возможно, если взяться за её изготовление своими руками. При наличии навыков работы с деревом или металлом такая задача не кажется невыполнимой, тем более, что некоторые сложные элементы конструкции можно купить. Сложности могут возникнуть на начальном этапе – при проектировании лестницы. Но и их можно преодолеть, если внимательно изучить соответствующий раздел в этой статье.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.6
  • Александр Сенченко

    Ответить

    Вообще сделать деревянную лестницу на второй этаж довольно таки легко, главное правильно всё установить и подобрать подходящие размеры доски, а остальное уже дело техники, но вообще нужно быть осторожным, чтобы случайно не упасть, после того как очередную доску положишь)

  • юрий

    Ответить

    всё понятно,спасибо.

  • Юрий

    Ответить

    Интересная тема , полезная информация !

  • елена

    Ответить

    Здравствуйте! у меня такой вопрос нужен ли фундамент под лестницу? дом из бруса 150*150, лаги 4метровые ( опираются на фундамент по краям, в середине деревянный столбик) по лагам черновые полы 50мм доска.Или все же выдержит данная конструкция деревянную лестницу на второй этаж. Высота потолка в черновом варианте 3300мм.

  • Татьяна

    Ответить

    спасибо вам за полезную информацию, так долго собирались переделать лестницу в доме, а прочитав вашу статью и поняв все тонкости и детали, прям зажглись и взялись за дело. Вы наша муза.

  • Юлия

    Ответить

    У нас дома поворотная лесница из сосны, конечно мы уже привыкли к такой лестнице, но я бы предпочла лестницу с площадкой. И ещё всётаки от смены температуры лестница при ходьбе скрипит, это тоже её минус, хотя тут можно ссылаться на некачественную работу, но я считаю что со временем деревянные конструкции всётаки всегда скрипят.

Добавить комментарий
