Как сделать заземление своими руками: 2 проверенных способа от профессионального электрика

Эксперт профильного портала groze.net, профессиональный электрик объяснил, как правильно сделать заземление своими руками и для чего вообще оно нужно.

Зачем нужно заземление

Заземление создает безопасный путь для рассеивания тока короткого замыкания в грунте. Если повредилась изоляция проводки, то на корпусе электроприбора появится напряжение. В таком случае ток должен уйти через систему заземления, а не через человека. Не только из-за риска удара током, но и по причине пожарной опасности.

Как выглядит заземление

Вне зависимости от конструкции любое заземление включает 3 основных компонента:

• заземлитель, находящийся в грунте;
• проводник от контура до дома;
• присоединение к заземляющей шине (PE) внутри электрощитка.

Способы заземления для частного дома

Первый способ: конструкция из стального уголка

Потребуются стальные уголки длиной не менее 2,5 метра, а толщина их стенки должна быть минимум 4 миллиметра. Дополнительно потребуется металлическая полоса, которая соединит все элементы.

Первым делом нужно подготовить место около стены дома, закопать уголки в грунт, соблюдая расстояние 2,5 метра между соседними элементами. Как только уголки установлены, их нужно соединить металлической полосой при помощи сварки. В завершение к концу полосы приварить болт. Он будет держать провод, идущий к распределительному щитку.

Этот способ предполагает большой объем земляных работ и использование сварки. Монтаж займет 1-2 дня и потребует выкапывания котлована или траншеи. Здесь нужен опыт.

Второй способ: готовый модульный контур

Готовый модульный контур работает иначе. Электроды соединяются при помощи муфты и последовательно заглубляются, благодаря чему можно использовать более проводящие слои грунта, уменьшить площадь контура. В этом случае монтаж выполняется гораздо проще и занимает 2-6 часов. Это оптимальный вариант для дач, коттеджей, деревянных и каменных домов.

Для монтажа понадобится только гаечный ключ и перфоратор, при помощи которого стержни забиваются в грунт. Комплект модульного заземления состоит из 4 стальных стержней с нержавеющим защитным покрытием, каждый длиной 1,5 метра.

Сначала нужно на один из стержней через муфту накрутить удароприемную головку с одной стороны, а с другой – установить острый стартовый наконечник. Затем следует забить подготовленный стержень в грунт при помощи перфоратора. Стержень нужно погружать в грунт до тех пор, пока над поверхностью не останется примерно 10 сантиметров.

После необходимо выкрутить удароприемную головку из стержня, а на ее место присоединить следующий элемент конструкции. Повторить процедуру забивания до полного погружения всех стержней в грунт. На конец последнего стержня важно установить специальный зажим для подключения заземляющего провода от электрощитка, а после изолировать этот зажим.

Где сделать заземление на участке и какой контур выбрать

Контур заземления принято размещать в нескольких метрах вокруг дома.

Схемы контура заземления дома: треугольная или линейная

Кроме того, важно выбрать схему контура. Чаще всего делают схему треугольника контуров из уголка. 3 электрода располагают по вершинам условного треугольника и соединяют металлической полосой.

Но для современных модульных систем предпочтительнее линейная схема заземления, когда электроды размещаются в одну линию или с установкой одного глубокого электрода.

Преимущества линейной схемы контура:

• стабильное сопротивление: глубинные слои почвы меньше промерзают и высыхают;
• экономия места: нужны всего 2 метра вдоль стены или забора:
• не придется копать траншеи по периметру;
• высокая эффективность: один штырь заменит целый контур из коротких уголков.

На какую глубину забивать заземление

Здесь нужно учесть характеристики слоев грунта. Они должны быть относительно стабильными в течение года. Ведь если расположить электроды чересчур высоко, то сопротивление будет разным в зависимости от сезона.

При монтаже заземления на улице важно учесть:

• глубину промерзания грунта;
• уровень грунтовых вод;
• состав почвы;
• тип используемого контура.

При правильных расчетах уличное заземление будет стабильным в любое время года.

Как завести заземление в дом и подключить его к щитку

Токоотводящий элемент от подземной части нужно проложить до распредкоробки по кратчайшему безопасному пути. Чем меньше промежуточных соединений между контуром и щитом, тем надежнее будет работать система.

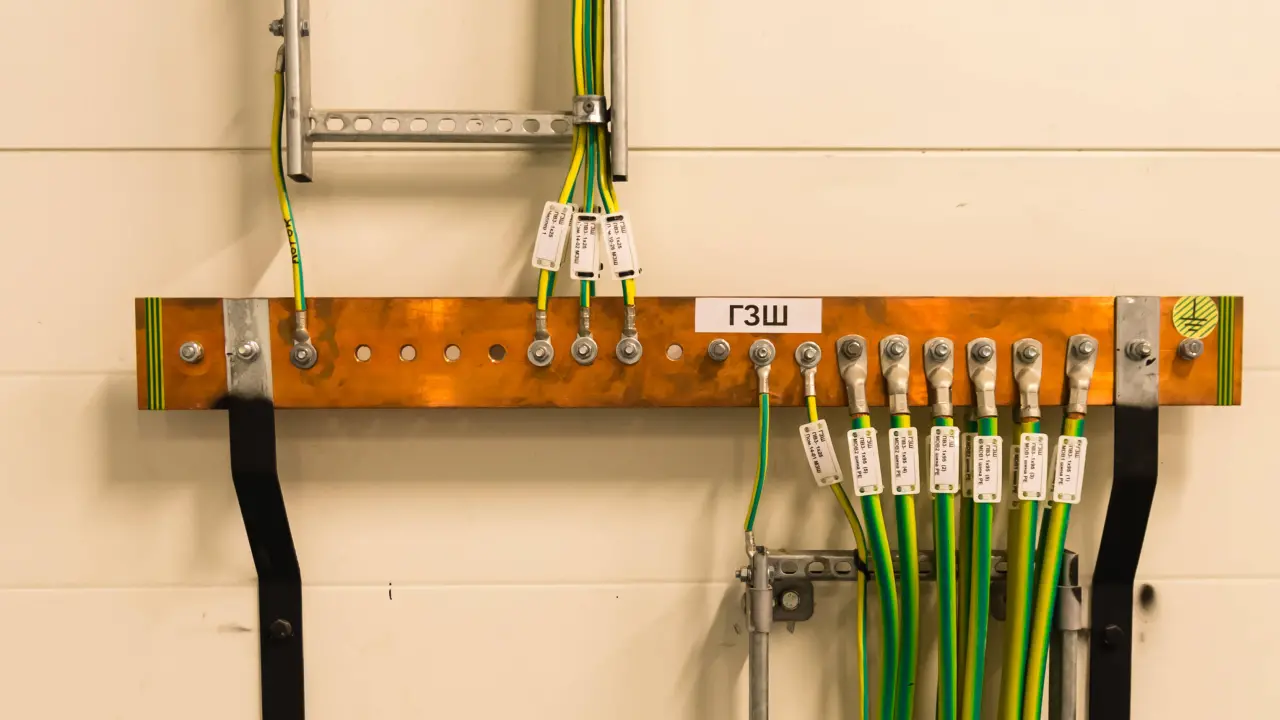

Внутри электрощита проводник необходимо подключить к шине защитного заземления PE. К ней же подсоединить розеточные группы, корпуса электроприборов, защитные проводники отдельных линий, элементы системы уравнивания потенциалов.

В завершение следует измерить сопротивление заземляющего устройства.

После завершения монтажа рекомендуется выполнить измерение сопротивления заземляющего устройства.

Личный опыт домашних мастеров

Интернет-пользователи поблагодарили эксперта за советы и рассказали, как сами делали заземление в доме:

«Для начала вам надо определиться со схемой заземления. Лучше, наверное, ТТ сделать, если дом частный. Обеспечить на все линии двухступенчатую защиту УЗО. Поменять проводку на трехпроводную. А так, как-то так. Расстояние между штырями минимум 1,8 метра, максимум=длине штырей. Длина самих штырей минимум 2,5метра».



«Приварите полосу 5*40 мм к ленте фундамента. Это даст вам уравнивание потенциалов: очень важная для частного дома мера. Эта полоса также заходит в дом к щиту на клемму "земля". Так как при сильных морозах возможно промерзание грунта на глубину более чем расположение фундамента, дополнительно нужно смонтировать 3 электрода из уголка или арматурин вдоль стены дома на расстоянии 2,5 метра друг от друга. Подробнее: делается канава глубиной 0,5 метра, в нее забиваются уголки/арматуры, оставляя не забитыми 15-20 сантиметров, в нее же укладывается стальная полоса 5*40 мм, к этой полосе привариваются вбитые уголки/арматурины, эта полоса желательно в двух местах (по краям, например) приваривается к полосе из пункта 1, канава засыпается».



«Если есть скважина, можно использовать обсадную металлическую трубу в качестве контура заземления, а вот газовые, водопроводные и канализационные трубы использовать в качестве контура заземления запрещается!»
