Эксперт по ремонту и строительству, автор Дзен-канала «Как это сделано» (18+) объяснил, как усилить тягу в печи без вентилятора. Оказывается, в таком случае выручит установка дефлектора Вольперта-Григоровича, который можно изготовить своими руками.

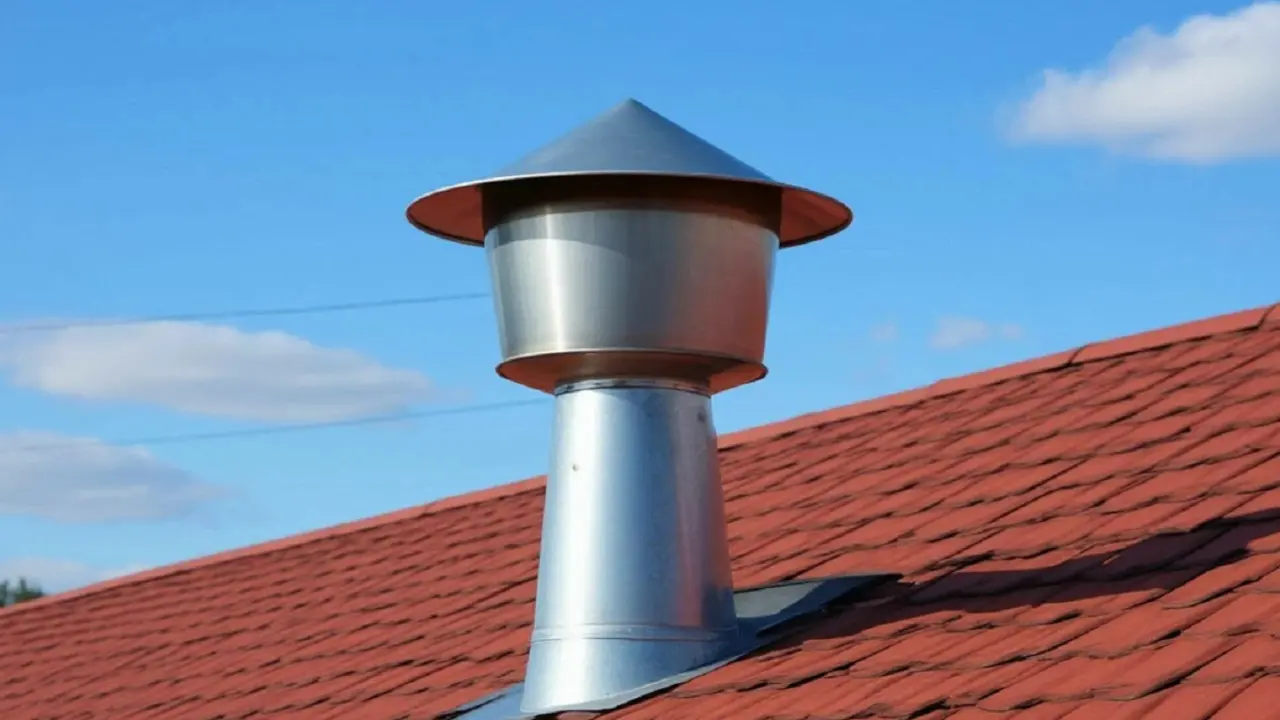

Что из себя представляет дефлектор Вольперта-Григоровича
Над трубой устанавливают усеченный конус-диффузор таким образом, чтобы труба немного в него входила. Сверху ставят защитный зонт, под которым крепят перевернутый конус-отражатель. В итоге при боковом обдуве внутри конструкции образуется разрежение, и дым гораздо охотнее выходит наружу. Тяга становится мощнее на 15-20 %.
Как изготовить дефлектор Вольперта-Григоровича своими руками
Расчеты
Первым делом нужно произвести точные расчеты. Все размеры считают от диаметра трубы. D – внутренний диаметр дымовой трубы. Коэффициенты получают продувкой в аэродинамической трубе, поэтому их важно придерживаться и ничего не делать «на глаз».
- Диффузор снизу – 2D, то есть если труба 120 мм, то 240 мм – Расширение создаст разрежение при боковом обдуве
- Диффузор сверху – 1,5 –180 мм, если труба 120 мм – Сужение к выходу разгонит поток
- Высота диффузора – 1,5D – 180 мм – Если меньше, то эффект пропадет
- Заход трубы в диффузор – 0,15D – 18 мм – Труба должна чуть входить внутрь, но не глубже
- Высота конуса зонта – 0,25D – 30 мм – Зонт от осадков
- Обратный конус – 0,25D – 30 мм – Уберет зону чересчур высокого давления под зонтом
- Зазор зонт-диффузор – 0,25D – 30 мм – Через него и подсасывает газы из трубы
Зонт нужно делать на 2-3 сантиметра больше обратного конуса. Выступающий край следует надрезать полосками 1-2 сантиметра в 7-10 местах и загнуть на нижний конус: так оба конуса хорошо скрепятся, а осадки не будут скапливаться внутри этой «летающей тарелки». В качестве материала лучше выбрать тонкую нержавейку, но и обычная оцинковка подойдет. Швы луше бить вытяжными заклепками: герметичность тут не требуется, а работы в 2 раза меньше, чем с загибами.
Результат: труба 3 метра начнет работать как 5-метровая, прибавка тяги составит порядка 15-20 %.
Изготовление
- Первым делом сворачиваем и клепаем диффузор. Так же делаем конусы зонта и отражателя, но пока не скрепляем их между собой.
- Ставим шпильки. Для крепления зонта к диффузору на требуемой высоте лучше использовать отрезки резьбовой шпильки: 3 достаточно, расположенных 3-лучевой звездой. На диффузоре шпильки крепим в петлях из полоски металла, тоже на заклепках. Шпильки ввинчиваем в петли и фиксируем гайками. Это позволит очень точно выставить зонт по высоте.
- Крепим обратный конус. Просверливаем в нем 3 отверстия, конус фиксируем гайками с гроверными шайбами на необходимой высоте.
- Скрепляем зонт с отражателем. Диаметр зонта больше, поэтому по его периметру выступающий край надрезаем на 1-2 см в 7-10 местах, и полоски загибаем на нижний конус.
- Насаживаем дефлектор на трубу. Удобнее сперва соединить дефлектор с коротким отрезком трубы на земле, а уже потом поднять всю конструкцию на дымоход и закрепить шпильками, выдержав требуемый заход трубы в диффузор.
Кому-то конструкция может показаться громоздкой, но такой дефлектор заметно улучшает тягу. Даже при небольшом ветре тяга в холодной печи будет чувствоваться рукой и на слух. При горении она нарастет по мере прогревания трубы, а сильный ветер создаст такую тягу, которая работает как вентилятор и свистит мощнее турбины.
Личный опыт владельцев дымоходов и печей
Интернет-пользователи поблагодарили эксперта за идею и поделились своими мыслями на этот счет:
«Поставил аналогичный дефлектор на вентиляционную трубу: тяга увеличилась кратно, но по мне, так слабое место – обратный внутренний конус. Может он и есть то "самое главное" в этом "приборе", но все осадки по обратному конусу доброй струей текут прямо в трубу. Если нет стока для конденсата, тогда это проблема. Скажу честно: я этот внутренний конус выпилил. И вот что интересно: работает!»
«Да, стоял такой у нас, в тундре, домик отдыха. Проработал примерно 12-14 лет, пока весь не рассыпается от коррозии. Дрова горели около 5 часов, потом угли не гасли, дыма внутри комнаты минимум, очень было удобно».
«Мне такой дефлектор помог, тяга изменилась к лучшему».
«Сделан дефлектор аналогичный. На вытяжке с погреба стоит уже лет 20, тяга сильнее, но в дождь малость вода попадает внутрь».
«Еще дефлектор ЦАГИ можно поставить. Тоже работает».
«Оцинковка – лакомый кусочек для кислот дымовых газов. Менять будете каждые 2-3 года. Сделал дешево и сердито: из простого кровельного железа, покрыл огнеупорным лаком. 7 лет – полет нормальный. Следов коррозии нет».
