Строительство дома начинается с проекта. Канадская технология строительства каркасных домов удачно сочетает пожелания заказчика: легкая прочная конструкция, быстрая сборка, экономия денежных средств. Воплощение архитектурного проекта с учетом привязки к рельефу местности тоже имеет значение.

Канадская технология строительства каркасных домов

Канадская технология строительства каркасных домов

Канадские технологии — строительные правила (Code) и приемы сопряжения деталей дома, которые используются в Канаде и Америке. Проект состоит из архитектурного, конструктивного, инженерного и экономического разделов.

С чего начинается строительство по канадской технологии

Конструктивный раздел — часть проекта, где указана последовательность проведения работ, чертежи конструктивных элементов:

  • фундамент;
  • перекрытия;
  • стены и перегородки;
  • стропильная система;
  • крыша.
Дома по канадской технологии

Дома по канадской технологии

Каждая деталь пронумерована, указаны размеры и расположения в элементе.

Этапы строительства каркасных домов в Канаде контролируется государством. Соблюдение Кодекса, принятых норм строительства для данной провинции, гарантирует качество. Вот вам и отличие соблюдения российского СНиП и Code.

Частное строительство в России не контролируется государственной инспекцией, поэтому заказчику надо это делать самому или нанимать инженера строителя. Следуя строительным нормам Канады и Америки, запрещено возводить жилые здания на свайных или мелкозаглубленных ленточных фундаментах. Вот одна из схем фундамента в Канаде.

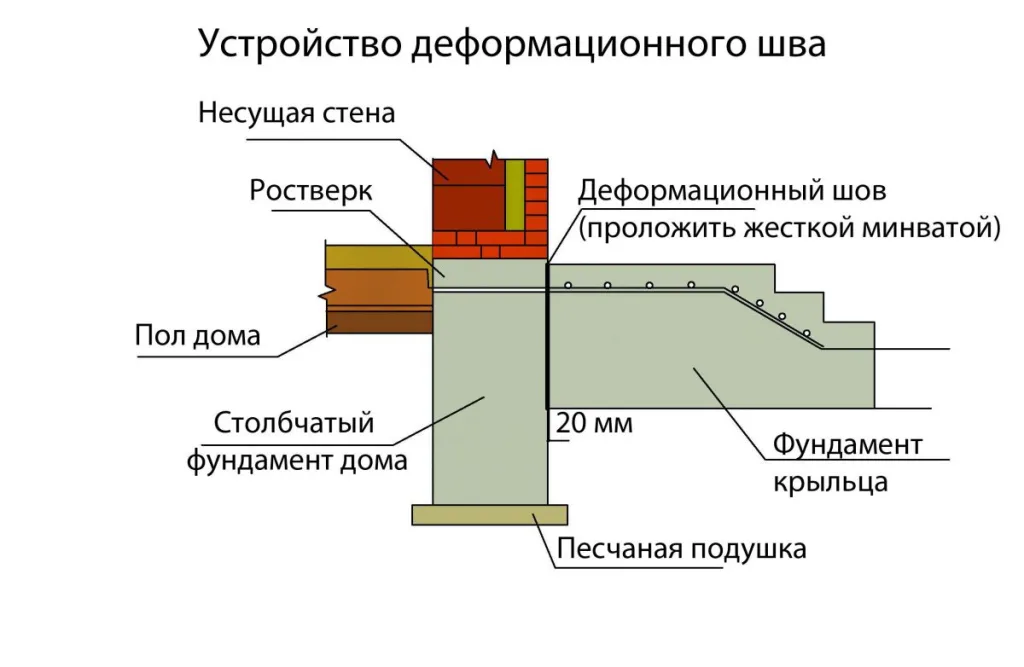

Схема устройства фундамента

Схема устройства фундамента

Видео — Как построить каркасный дом по Канадской технологии

Этапы строительства каркасного дома

Строительную площадку выравнивают, снимают плодородный слой почвы, складируют. Роют котлован ниже зоны промерзания грунта (для средней полосы России 1,50-1,80 м). Заливают монолитную плиту по периметру наружных стен. Размеры сечения плиты: высота 150 мм ширина 300 мм. На всю длину плиты смонтирована арматура. На схеме она состоит из двух прутков. Под внутренние стены и балочные перекрытия заливают мелко заглубленные плиты, затем, во время монтажа цокольного перекрытия, на них устанавливают столбики из бруса.

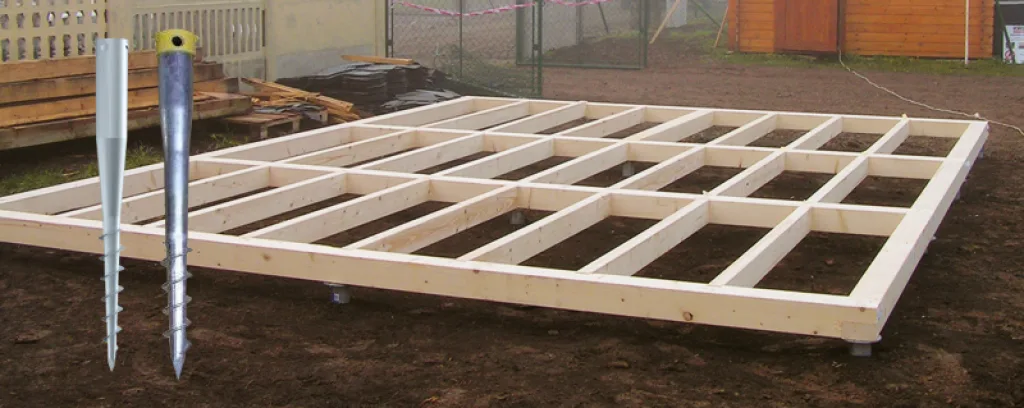

Фундамент под жилой дом

Фундамент под жилой дом

После проверки горизонтального уровня цоколя, диагоналей и прямых углов, приступают к обвязке лежней (доска 150х50 мм). По периметру цоколя по центру на расстоянии 1-2 метра закреплены анкерные шпильки для крепления лежней. Доску раскладывают поверх цоколя, обрезают по размеру, затем отмечают места для сверления отверстий под шпильки. Между поверхностью цоколя и лежня укладывают рулонную прокладку из стекловаты. Лежни крепят гайками с шайбами к цоколю (смотрите на схеме вверху).

Еще на этапе строительства цоколя в местах опоры балок перекрытия заранее сделаны карманы. Напротив них в лежнях делают прорези, чтобы вставить концы балок. По оси расположения балок натягивают шнур и отмечают высоту каждой из промежуточных опор. Расстояния записывают в блокнот, а затем из бруса 100х100 мм готовят опорные стойки и крепят их к основанию плит. Расстояние между стойками не более 2 метров. Крепятся стойки 4-гвоздями на 80 мм, по 2 с каждой стороны.

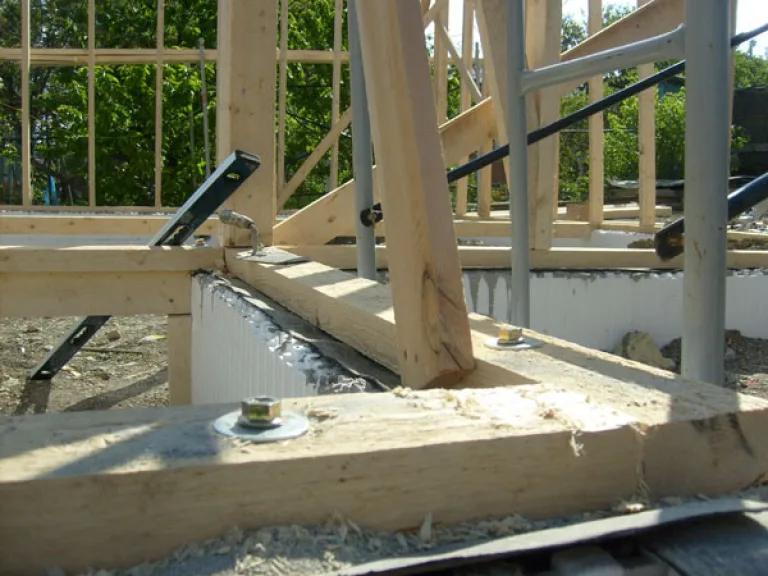

Крепление опорной стойки к основанию плиты

Крепление опорной стойки к основанию плиты

После установки стоек на них укладывают балки из бруса 100х100 мм. Крепятся таким же способом, только гвоздь вбивают под углом в балку. На данном этапе регулярно проверяют соосность балок. Устраняйте дефекты сразу: прежде чем перейти к следующей сборке элемента каркаса сверяйте расположение деталей с чертежом.

Сборка лаг пола

Сначала по периметру лежня прибивают обвязанную балку — доска 150х50 мм. Ее ставят на ребро на край лежня и прибивают к нему гвоздями на 90 мм, сначала в торец, а потом. через каждые 40 см. Выполнив внешнюю обвязку, делают разметку для лаг пола, которые лягут на балки перекрытия поперек с интервалом 40 см. Заранее готовят необходимое количество лаг и распорок длиной 40 см для жесткости конструкции и заданного интервала между лагами. Лаги раскладывают на балки перекрытия. Концы лаг кладут ребром на лежень и крепят на 2 гвоздя в торец и по гвоздю в лежень с обеих сторон. Лаги скрепляют между собой внахлест не менее 10 см над балкой перекрытия.

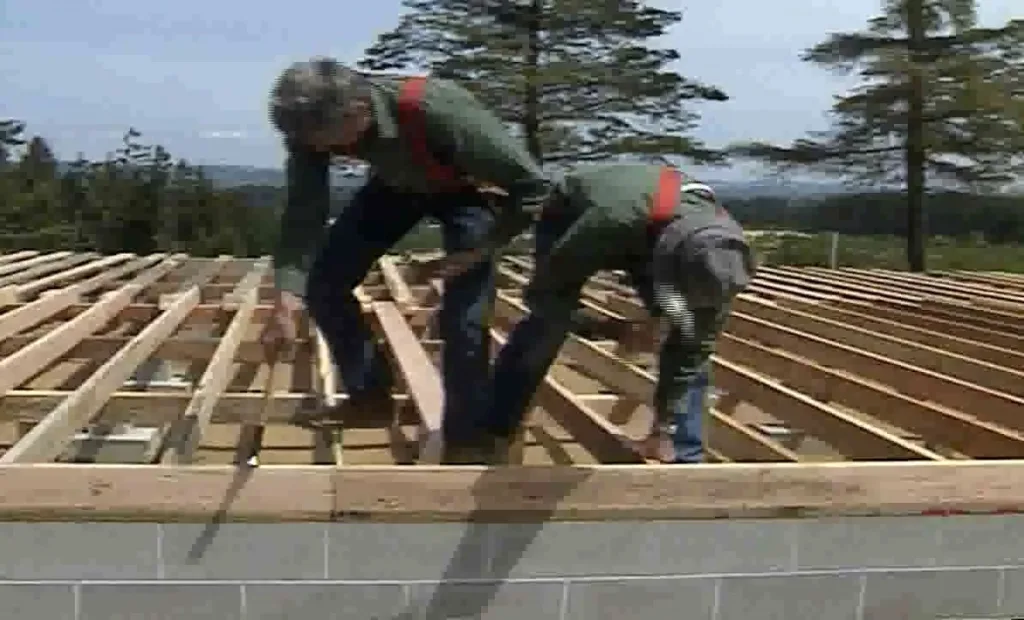

Сращивание лаг пола

Сращивание лаг пола

Сначала забивают 2 гвоздя в перемычку, затем по 2 гвоздя с двух сторон в места сопряжения и один гвоздь под углом в балку. Лаги выравнивают, а затем приступают к укладке листового материала на черновое покрытие (многослойная фанера, плита OSB). Но сначала выполняют прокладку инженерных коммуникаций внутри цоколя.

Укладка листов пола

Обшивку выполняем 2-сантиметровой шпунтованной фанерой. Делаем разметку первого ряда. В местах прижатия к лагам наносим клей (жидкие гвозди). Это предотвращает скрип при ходьбе. Прибиваем к лагам 70 мм гвоздями на расстоянии 10 см по периметру, 15 см внутри здания и 30 см вдоль лаг. Предварительно в местах прижатия к лагам наносим клей (жидкие гвозди).

По технологии это предотвращает скрип при ходьбе. В местах стыковки листов оставляем зазор на толщину гвоздя. Второй и последующие ряды настилают в шахматном порядке.

Сборка каркаса стен

Готовим элементы каркаса внешних стен по размерам, указанным в проекте.

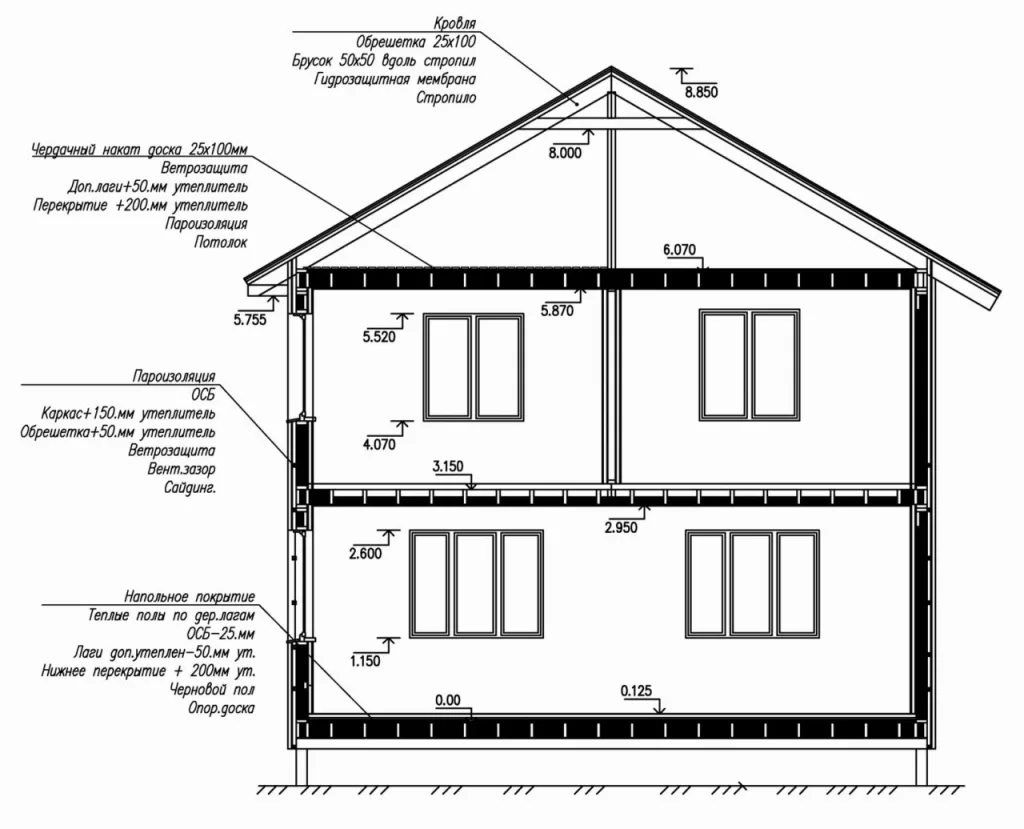

Рабочий чертеж цокольного перекрытия

Рабочий чертеж цокольного перекрытия

На чертеже указаны места, где требуется усиление каркаса: проемы окон, дверей. Делаем разметку на полу стен первого этажа, отмечаем места сопряжения элементов. Приступаем к сборке наружных стен. Размеры переносят на пол и приступают к сборке. Понадобятся знания технологии сборки проемов. На схеме оконные и дверные проемы.

Расстояние между стойками каркаса 40 см. Этот зазор необходим для закладки между ними утеплителя.

Видео — Сборка и подъём каркасных стен по канадской технологии (каркасный дом 6х8)

Стыковка углов смежных стен

Перед поднятием стен обвязывают углы в месте стыковки. В проектной документации чертеж с описанием технологической операции. Вот 2 способа обвязки: слева из 3 досок 150х50 мм, справа из 3 досок на 150х50 мм и одной доски 100х50 мм.

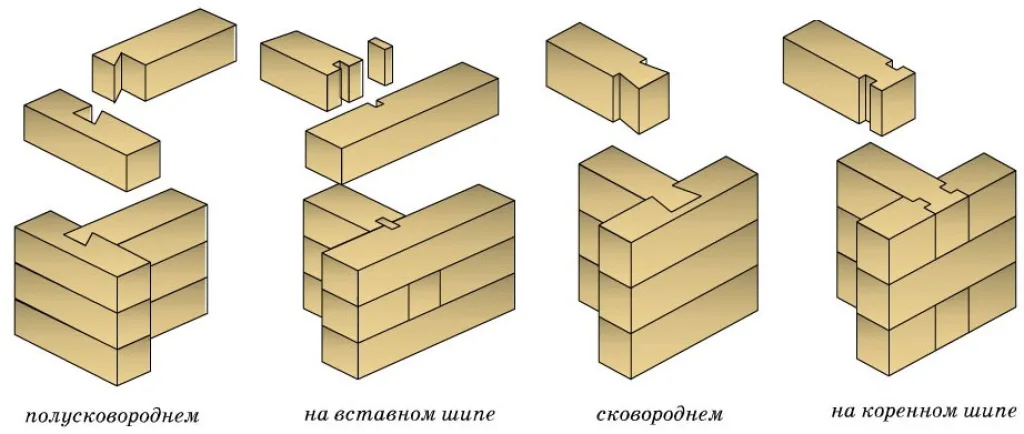

Способы стыковки

Способы стыковки

Второй способ предпочтительней, поскольку мостик холода изолирован утеплителем. Внутренние смежные стены соединяют в три доски, здесь мостик холода отсутствует. После поднятия стен их выравнивают по уровню, затем готовят разметку для установки балок перекрытия.

Потолочные и междуэтажные перекрытия

Одноэтажные каркасные дома проектируют с холодным чердаком или теплой жилой мансардой. Руководствуясь проектом заготавливают балки перекрытия. Шаг балок составляет 40 см. Составляя проект, инженеры просчитывают нагрузки на балки. Балки укладывают на верхнюю обвязку стен, монтируют по инструкции, изложенной в проекте.Чтобы понять, как устроен узел: стена, балка, стропила — рассмотрим макет.

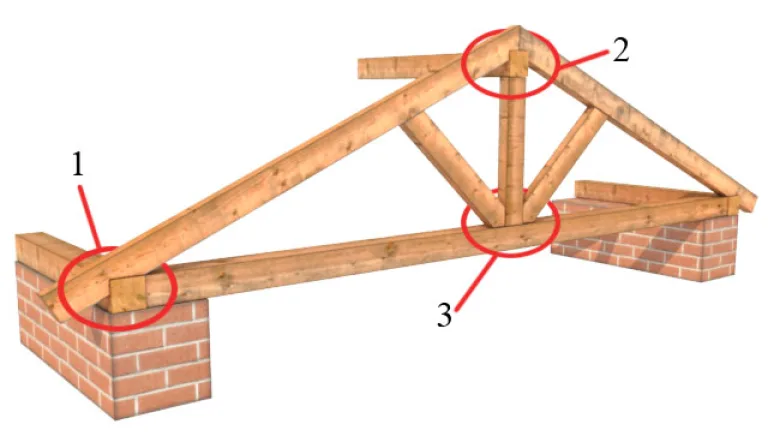

Узлы крепления стропильной системы

Узлы крепления стропильной системы

Балку фронтона кладут на верхнюю обвязку плашмя. В месте примыкания к стене в балке пропиливают паз для стропильной доски. Обратите внимание на угол наклона. В Канаде в некоторых департаментах предписано соблюдать соотношение 4 дюйма к 12 — 18,5 градуса. Во всяком случае руководствуйтесь проектом и выпиливайте углы правильно. В снежных регионах нужен уклон 40 градусов. Распорки стропила лучше располагать перпендикулярно, тогда не придется строгать выступающую часть.

Балки перекрытия одновременно являются лагами пола чердака или мансарды. Установка с шагом 40 см нужна для укладки теплоизоляции. Когда все балки станут на место, еще раз проверьте по чертежу места креплений. Сразу, после установки балок рекомендуют установить стропильную систему, смонтировать крышу. Так защитите здание от непогоды.

Стропильная система и крыша

Этот элемент дома испытывает ветровые и снеговые нагрузки, поэтому уклон крыши регламентируется для каждого из департаментов. Формы крыш могут отличаться. Для каркасных домов двухскатная форма наиболее распространенная, потому что проста в изготовлении, монтаже, стоит дешевле. Под ней обустраивают мансардное помещение или холодный чердак.

Другие формы пока рассматривать не будем. Важно понять как правильно обшить стропильную систему, чтобы через крышу не уходило тепло и не было жарко в летнюю пору. Стропильные доски готовят внизу, затем подают на верх и раскладывают в размеченных местах. Приступают к монтажу.

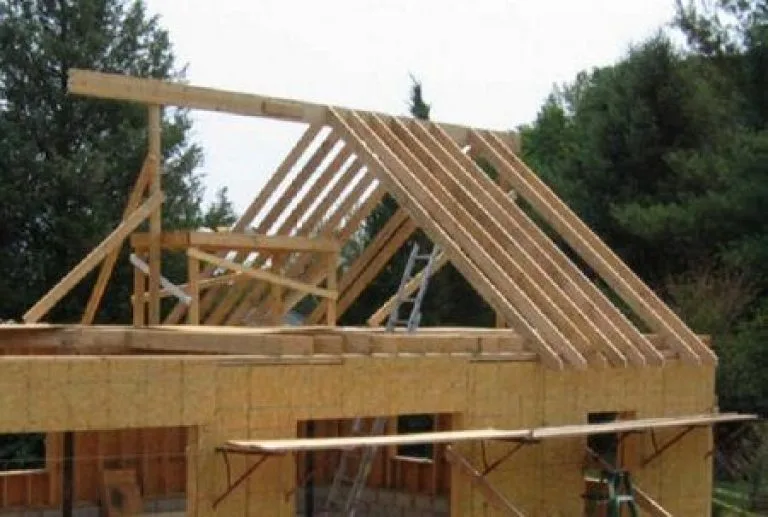

Монтаж стропил

Монтаж стропил

Прибивают по центру фасада контрольную стойку с таким расчетом, чтобы конек проходил по центральной оси крыши. Стойка вспомогательная, с ней легко контролировать вертикальную плоскость. Сначала монтируют стропила с фронтальных стен, затем между ними, где образуется вершина треугольника, закладывают конек — доска 200х50 мм. Подпорки устанавливают через каждые 3 метра. Дополнительно укрепляют укосами. Монтируют остальные стропила.

Обратите внимание! Чердачное пространство нежилое и обычно служит для хранения вещей. Иногда на чердаке устанавливают систему вентиляции. Она необходима для каркасных строений.

Если стропила длинные, то под тяжестью снега они прогнуться, поэтому проектировщики рекомендуют в месте возможного прогиба установить дополнительную подпорную конструкцию: длинную доску 100х50 мм прибивают ребром к стропилам, а затем под нее, как под коньком, ставят подпорные стойки с шагом 3 м.

Лобовые доски и карнизы двухскатной крыши

Завершается строительство стропильной системы установкой карнизов и лобовых (финишных досок фронтона). Рассмотрим как это делается на макете.

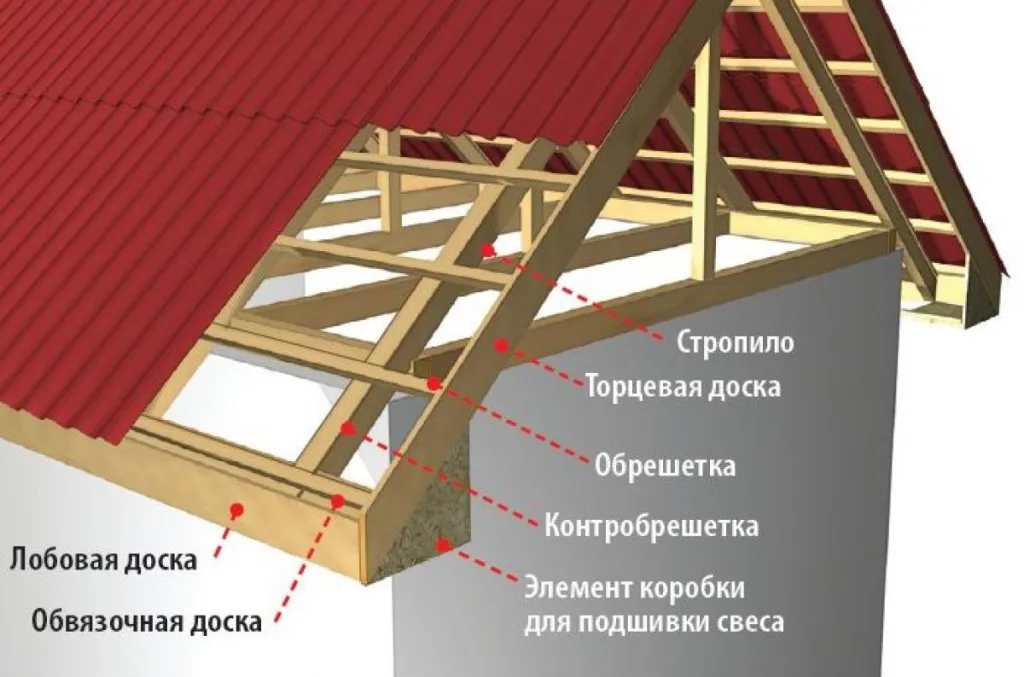

Монтаж карниза и лобовой доски

Монтаж карниза и лобовой доски

Концы стропила обрезают по линии с выносом 30 см, затем в торец прибивают карниз со смещением вниз на 2,5 см, чтобы листы OSB свободно легли на стропильную доску. Лобовая доска прибивается со стороны фронтона. Обратите внимание на консоли они имеют вынос по уровню конька. Лобовую доску прибивают двумя гвоздями к коньку затем по одному гвоздю в каждую консоль. Вы наверное заметили прорези на стропильной доске на предыдущем фото. Они рассчитаны на брусок 50х50 мм который является консолью. Лобовая доска и карниз стыкуются под углом 45 градусов.

Настала очередь настелить на стропила листы OSB. Настилают со стороны карниза. Принцип, как и при настиле пола. Отмечают шнуром край листа, укладывают первый ряд. Второй ряд кладут в шахматном порядке, обрезав первый лист пополам. Затем накрывают дом металлочерепицей или другим материалом, указанным в проекте. Теперь надо закончить инженерную часть проекта — обвязку коммуникаций. Затем продолжают работы по утеплению и отделке.

Строительство каркасно-щитовых домов по канадской технологии

Канадские технологии используются при строительстве каркасных домов из сип-панелей и в России. При этом используют быстро возводимые типы фундаментов:

  • столбчатые фундаменты;
  • свайно ростверковые фундаменты;
  • забивные железобетонные сваи;
  • буро набивные сваи;
  • ленточные мелко заглубленные фундаменты;
  • винтовые сваи.

Каждый из перечисленных фундаментов выдерживают нагрузку каркасно-щитовых домов. Винтовой фундамент возводят за 2-3 дня.

Проектируя винтовой фундамент, учитывают несущую способность грунта, и максимальную нагрузку веса здания. В проекте указывают периметр здания, расположение несущих стен, а так же места свай под стенами дома. Плюсы винтового фундамента: его можно возвести на участках с небольшим перепадом высот, земляные работы сведены к минимуму, годится для всех грунтов.

Монтаж ростверка с последующей укладкой панелей для пола начинается сразу после установки оголовков на концах свай. Из минусов: коррозия метала, невозможно создать полноценное подвальное помещение.

Монтаж перекрытия пола сип-панелями

Выбирайте для пола панели промышленного производства. Они выполнены с соблюдением западных технологий. Сама панель состоит из двух листов OSB, заполненными пенополистиролом ПСБ-С-25 Ф. Толщина утеплителя варьируется в пределах 150-250 мм. Листы толщиной 12 мм. Заводские панели сертифицированы по российскому ГОСТ 15588-86, при покупке требуйте сертификат соответствия.

На каркасный дом из сип панелей заказывают проект, по которому можно собрать дом своими силами, если иметь строительные навыки. В конструктивном разделе проекта будет описание этапов строительства с приложением схем, чертежей, элементов панельного дома, начиная с фундамента и заканчивая финишной отделкой.

Если выбран свайно-винтовой фундамент, то вначале монтируют ростверк. Обвязку начинают с укладки балок на оголовки свай и крепления. Вот фото обвязки ростверка из бруса 150х200 мм.

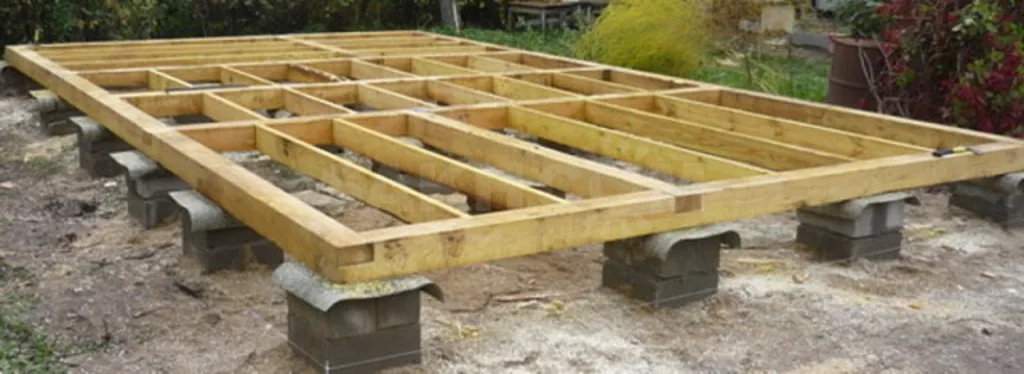

Обвязка ростверка брусом 150х200

Обвязка ростверка брусом 150х200

Фундамент выполнен по проекту с учетом перекрытия сип панелями. Брус крепится к оголовкам нержавеющими саморезами 10х120 мм снизу через отверстия в оголовке. Но поскольку в местах стыковки в углах стыки выполнены с выпиливанием в пол бруса, то дополнительно сверху соединения дополнительно крепят скобами. Под скобы делают углубления, чтобы скоба вошла в брус заподлицо. Не забывайте свежий распил обработать антисептиком. Сверху будут укладываться сип панели. Между оголовком и брусом укладывайте гидроизоляционную прокладку.

Важно! Проектируя дом из щитовых панелей, учитывается размер панелей. Под этот размер проектируют площадь свайного поля. Ростверк служит для равномерного распределения нагрузки, создаваемой весом дома с учетом дополнительных нагрузок. Приступаем к укладке перекрытия.

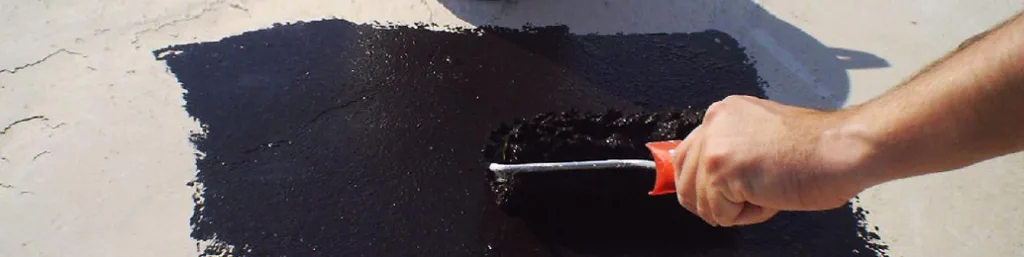

Обработка ростверка битумной мастикой

Обработка ростверка битумной мастикой

Ростверк обрабатывают битумной мастикой, каждую укладываемую панель тоже обрабатывают снизу по всей поверхности. Панели соединяются через брус, который приклеивается пеной в паз панели. Пену наносят с обеих сторон.

Видео — Как строят панельно-каркасные дома по канадской технологии

Пошаговая инструкция монтажа цокольного перекрытия

Шаг 1. Панель укладывают, начиная с угла ростверка поперек балок перекрытия. Затем шнуром отмечают границу второго ряда и крепят панель оцинкованными шурупами по внешней стороне с шагом 15 см. Длинными саморезами от фирмы Rothoblaas. Выбирайте длину с расчетом, чтобы прошел через панель и углубился в ростверк не менее 50 мм с шагом 5 штук на длину панели.

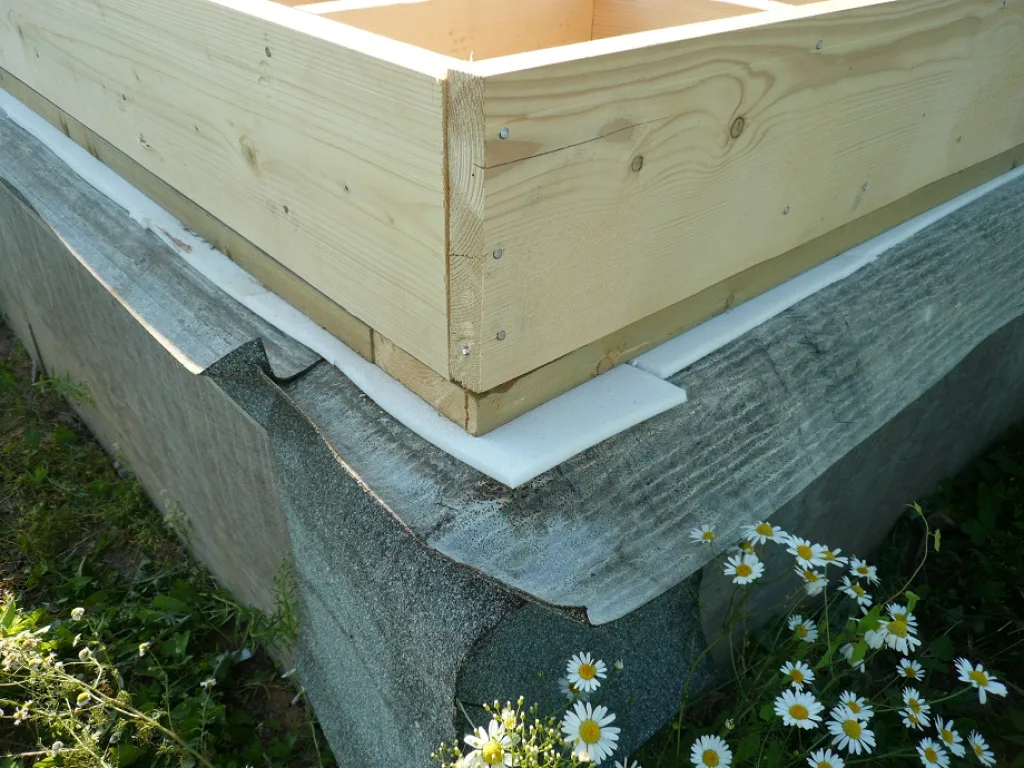

Начало монтажа - строго с угла

Начало монтажа — строго с угла

Обратите внимание на обвязку:

  • OSB крепится на саморезы 5х70 мм с шагом 15 см по внешней стороне ростверка;
  • паз панели проклеивают пеной SIP ALL по контуру, а потом змейкой по поверхности утеплителя;
  • соединительный брус вставляют в паз панели;
  • вставляют следующую панель, тоже торец проклеивают.

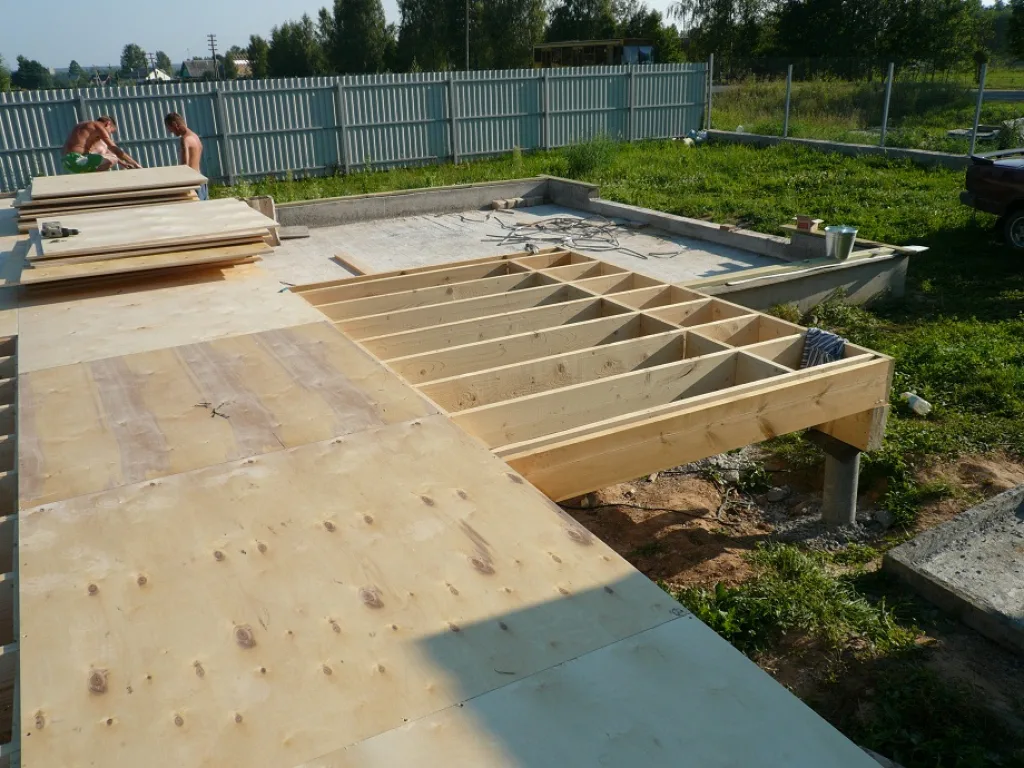

Крепление ОСБ панелей

Крепление ОСБ панелей

Затем по длине панели сверху и снизу вкручивают оцинкованные саморезы, которые входят через OSB в соединительный брус. Таким образом увеличивается жесткость конструкции.

Шаг 2. Монтаж стен. По окончании монтажа перекрытия на край пола кладут закладной брус. На него монтируют стены. Геометрия бруса в точности соответствует размерам паза. Отступают на 12 мм, что соответствует толщине OSB. Под закладной брус подстилают подложку, такую же как под ламинат, прикручивают к полу оцинкованными саморезами 5х70 мм Затем в закладной брус вкручивают длинный саморез.

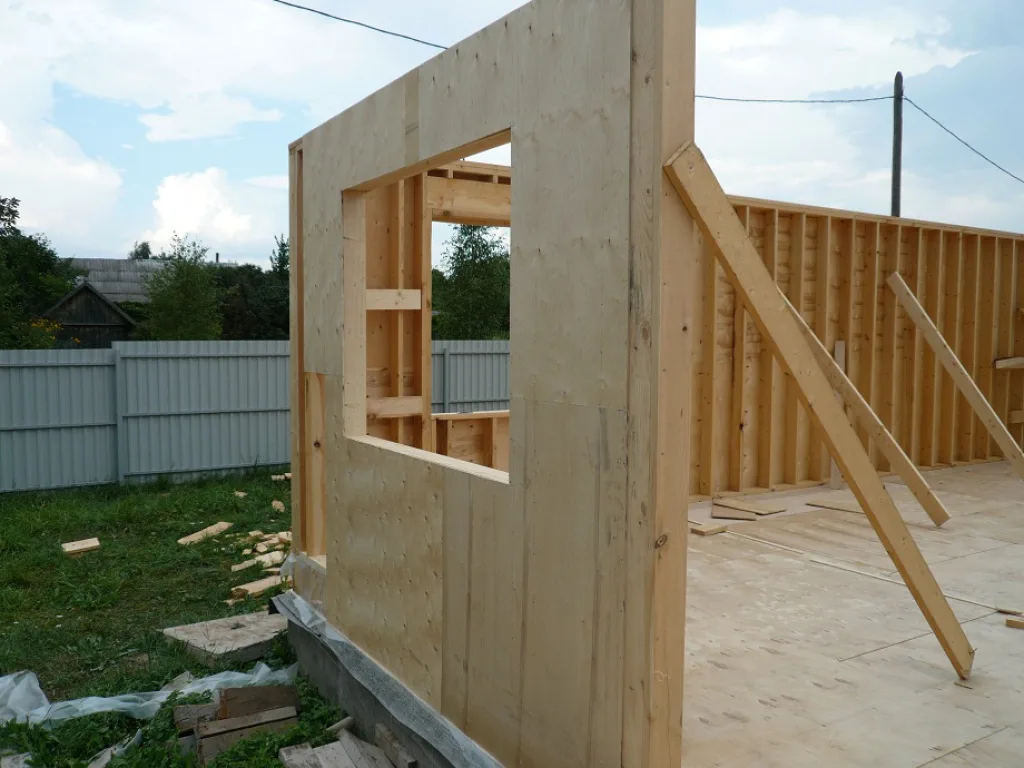

Установка стен

Установка стен

Монтаж угловой стены. Сначала готовят панель.

  1. От нижнего торца отступают 50 мм, делают отметку.
  2. Затем кладут подложку с напуском под низ бруса и прикрепляют степлером.
  3. Кладут брус на поверхность панели со стороны стыка угла, совмещают с отметкой.
  4. Отступают на расстояние равное 12 мм от края панели,
  5. Крепят брус двумя саморезами с обеих сторон бруса с шагом 15 см.

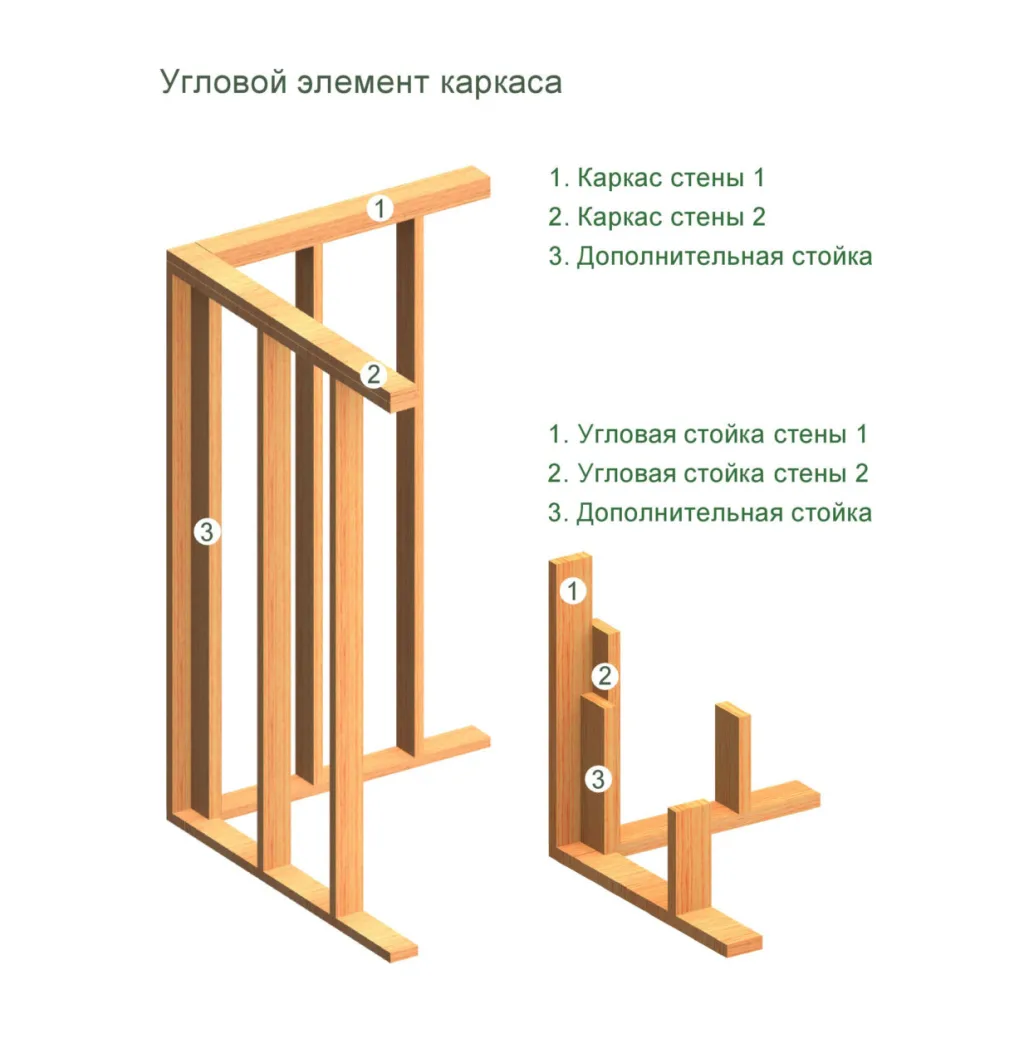

Монтаж угловой панели

Монтаж угловой панели

На фото все элементы угловой панели. Способ монтажа не отличается от промежуточных и половых панелей. В длинный паз следующей панели войдет угловой брус в качестве шипа. Так сформируется угол. С внешней стороны в паз вставляют финишную доску, предварительно запенив поверхность утеплителя, затем саморезами прикручивают к OSB с шагом 15 см с обеих сторон.

Шаг 3. Монтаж мансардного перекрытия. Технология такая же как при монтаже этажного перекрытия. Существуют два способа.

Первый вариант. Имеются таблицы нагрузок балок, взятые из строительного Кодекса Канады. Ими пользуются канадские строители. Она переведена на метрические меры. Можно с достаточной точностью просчитать нагрузку на перекрытие. Таблица поможет сравнивать расчеты в проекте, а также задать вопрос исполнителям, если вдруг засомневаетесь в чем-либо.

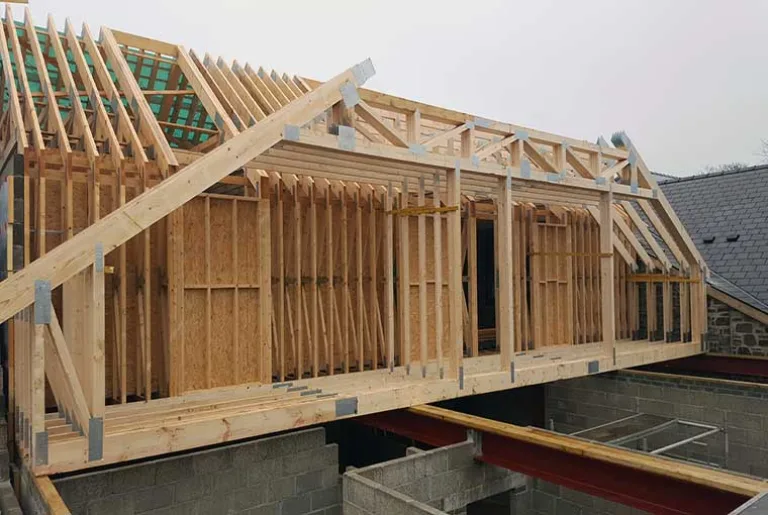

Монтаж мансардного перекрытия

Монтаж мансардного перекрытия

Каркасный дом по канадской технологии, которую рассматривали выше, состоит из балок перекрытий сечением 150х50 мм, главное соблюдать размеры допустимых пролетов. Причем в таблице материал доски соответствует второсортной древесине из пород сосны или ели.

Проектируя дом и перекрытия архитектор планирует устанавливать несущие внутренние стены, для опор балок в местах вероятного прогиба, тем самым перераспределяет нагрузку на верхнюю обвязку внутренних стен. Внутри дома из сип панелей устраивают внутренние стены с расчетом опор балок перекрытия этажа.

Таблица 1. Рекомендуемое сечение балок перекрытия из досок и бруса (чердачное или междуэтажное перекрытие).

Нагрузка, кг/м2 \\ Пролет, м 3456
15050х140 60х18080х200100х220
20050х16070х180100х200140х220
25060х16070х200120х200160х220
30070х16080х200120х220200х220

Поэтому если в проекте в местах длинных пролетов указана балка из клееного бруса, то ее надо укрепить.

Способ монтажа балок, опирающихся на каркасные перегородки, подробно рассмотрен выше. На фото показаны внутренние стены и перегородки. Важно, чтобы основания перегородок находились на оси нижних балок цокольного перекрытия. Если наверху находится тяжелая ванная, то это надо учитывать, в проекте.

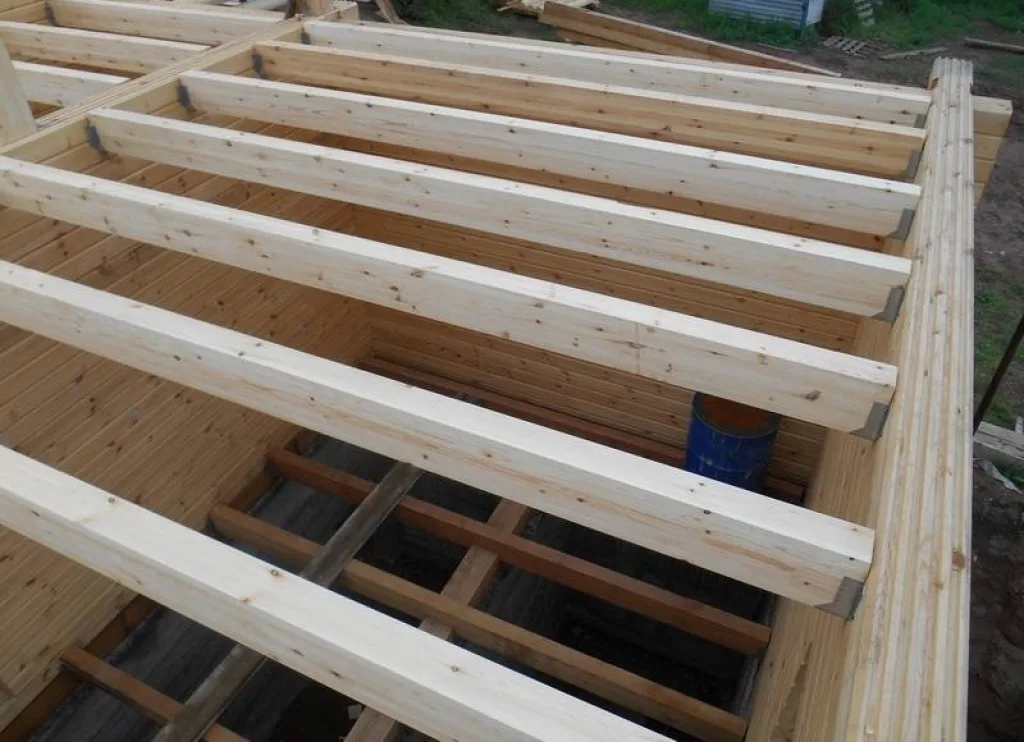

Монтаж мансардных балок перекрытия

Монтаж мансардных балок перекрытия

Балки предназначены для укладки сверху листов OSB, затем надо будет изолировать между балочное пространство шумоизоляцией, подшить потолок гипсокартоном.

Второй способ — перекрытие мансарды сип-панелями. Данный вариант применим в последнее время и для домов из газобетонных блоков. Есть проекты домов, состоящие из перекрытий, которые опираются на верхнюю обвязку панелей. Если учесть, что соединительный брус имеет размеры сечений не менее 100х150 и даже больше, то панели сгодятся для между этажных перекрытий. Не придется заботится об утеплении и шумоизоляции потолка. Рассмотрим и этот вариант.

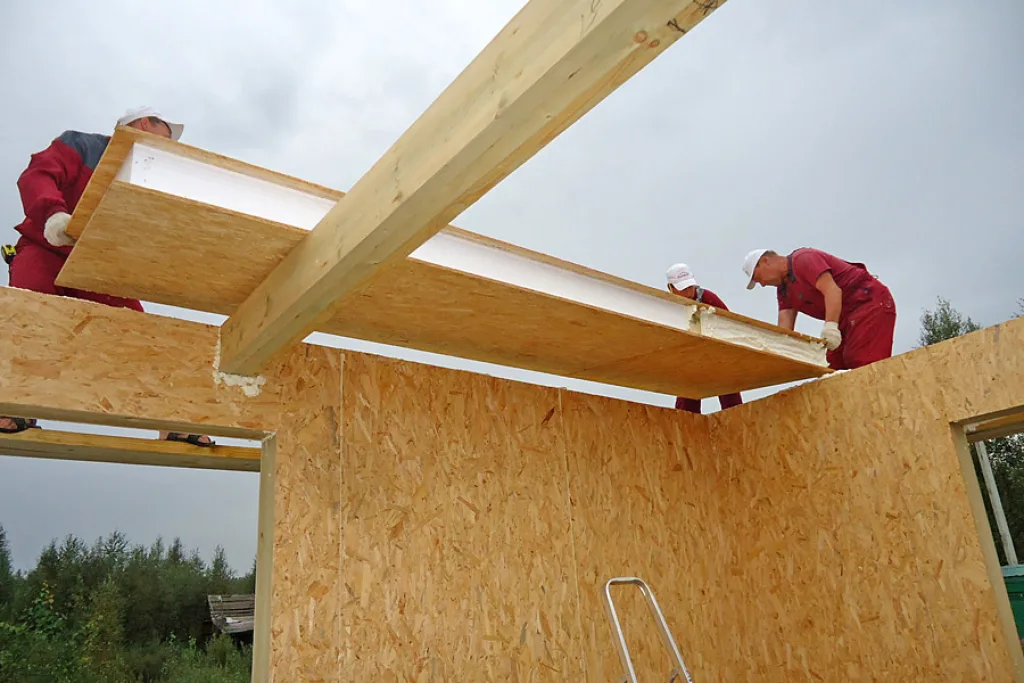

Монтаж перекрытий сип панелями

Монтаж перекрытий сип-панелями

Перед монтажом выравнивают верхнюю обвязку по горизонтальному уровню. Иногда применяют электрорубанок. Готовят первую угловую панель. Длинный край OSB совмещают с внешним краем верхней обвязки. Проверяют угол, затем вкручивают саморезы по длинной стороне с шагом 15 см. Готовят вторую плиту. Монтаж по аналогии с цокольным перекрытием, только в качестве балок, здесь используют верхнюю обвязку стен.

Обратите внимание! Под панель в местах пересечения с обвязкой наносят монтажную пену для герметичного примыкания плиты. Дополнительно пена является демпфером от структурных шумов, проявляющихся в каркасе. Это как раз те звуки, которые нас бесят, когда сосед сверлит стену, но от скрипа панелей при ходьбе пена защитит.

Перекрытие собрано, далее монтируют стропильную систему. Есть проекты мансарды с вертикальными стенами с метровыми или по заказу панелями. Это создаст равноценную площадь, как и в нижних комнатах. Если дальше монтировать стропильную систему, то надо по длинным сторонам перекрытия закрепить опорный брус для стропильной доски. Технология монтажа стропила такая же как в описании выше. Только шаг установки будет другой.

Шаг 4. Крыша из сип-панелей. Сип-панели устанавливают на крыши деревянных, каменных, каркасных и других домов, потому что эффективно удерживают тепло зимой и под ними не жарко летом, да и забот по утеплению меньше внутри крепят гипсокартон, а под металлочерепицу достаточно положить тонкую обрешетку.

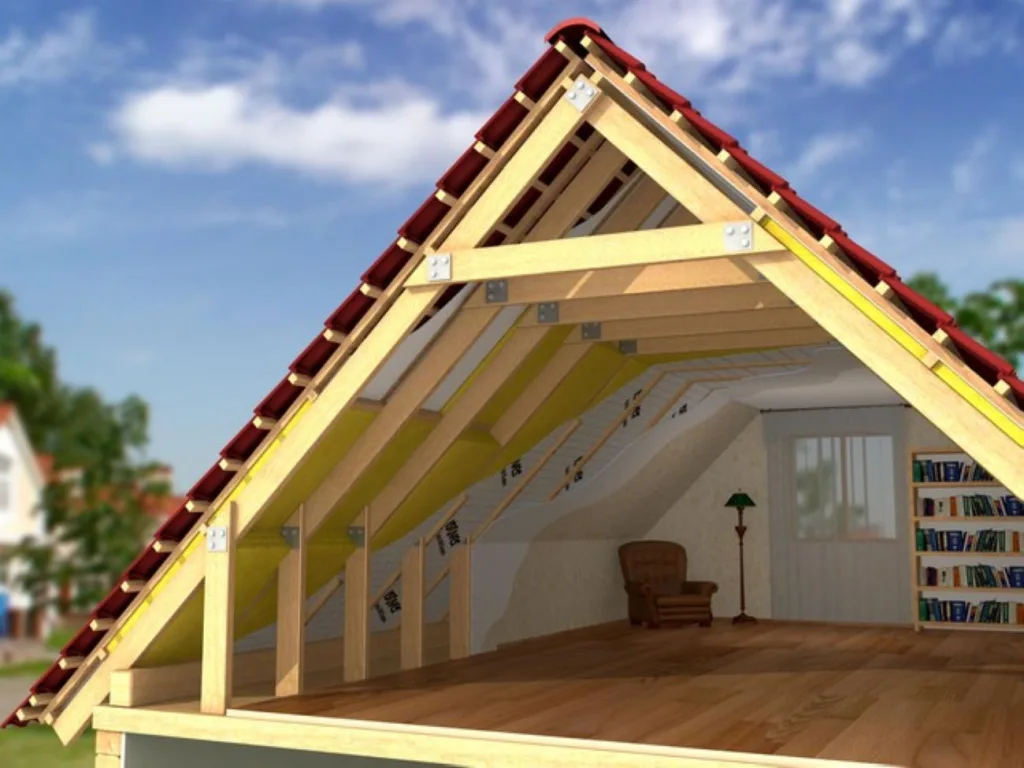

Монтаж кровли

Монтаж кровли

Сип-панели, укладываемые на конек обрезают под углом по шаблону. Начинают с фронтона. Сборка как обычно на пену, соединительный брус, затем крепление к стропильной доске саморезами. Зазоры герметизируют монтажной пеной. С фасада панели закрывают лобовой доской а со стороны скатов закрывают карнизом, на вершину закрывают коньком. Все крыша установлена, можно заниматься отделочными и инженерными работами.

Вряд ли стоит самому контролировать объект. Строители будут постоянно названивать. Реализация проекта должна вестись под надзором инспектора, который на каждом этапе проверяет качество работ по чек листу, приложенному к плану работ. Понадобятся знания Строительных Норм и Правил (СНиП), других технических условий.

Каркасный дом построенный по канадской технологии

Каркасный дом построенный по канадской технологии

Заказывайте монтаж у производителя панелей, он изготовит панели согласно проекту. Пиломатериал выбирайте нормальной влажности. Соединительный и закладной брус должен соответствовать размерам. Крепежные материалы используют только те, что указаны в проекте. Выбирайте панели с пазом 50 мм. Быстрорастворимые дома дают возможность построить дом даже за не очень большие деньги. Выбирайте проект по душе и стройте.
