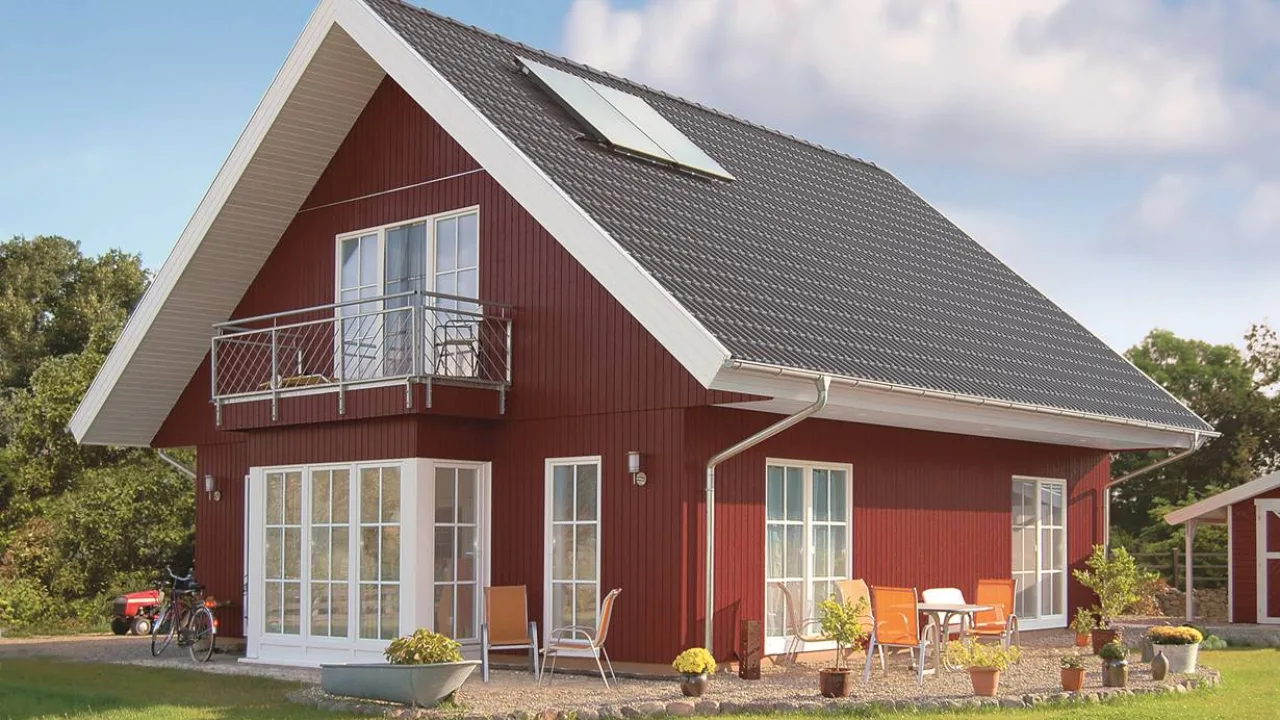

Двускатная крыша дома своими руками: делаем двускатную крышу дома имеющего в основании прямоугольник

Двускатная конструкция крыши очень удобна как в монтаже, так и в ее эксплуатации. Такая конструкция может служить не только надежным покрытием дома, но и стать дополнительной комнатой, если выбрать правильное ее внутреннее устройство и оптимальный угол скатов. Двускатная крыша дома своими руками может быть установлена в том случае, если есть навыки в работе с деревом и базовые понятия об инженерных схемах конструкции, а также при наличии помощников, готовые принять участие в этом достаточно трудоемком процессе.

Двускатная крыша дома своими руками
Двускатная крыша дома своими руками

Существует несколько видов конструкций двускатных крыш, и прежде чем определиться и выбрать нужную, необходимо подумать над тем, что будет располагаться под крышей просто чердак или жилое помещение.

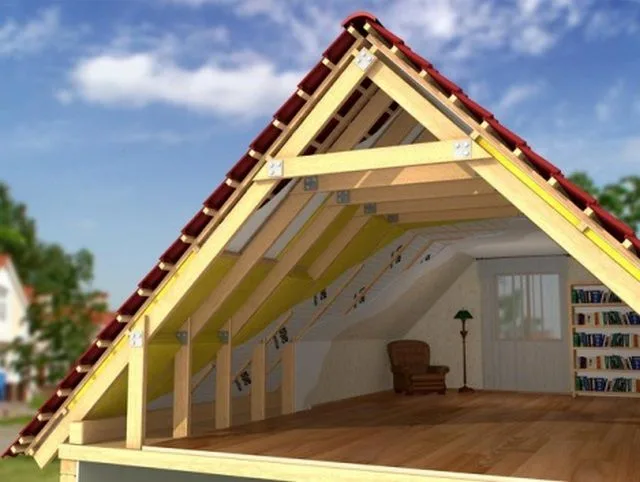

Под двускатной крышей может быть организовано и жилое помещение
Под двускатной крышей может быть организовано и жилое помещение

Двускатная крыша дома своими руками — варианты конструкций

Двускатные крыши могут иметь висячую или наслонную конструкцию. Они различаются между собой расположением подпорных и крепежных элементов.

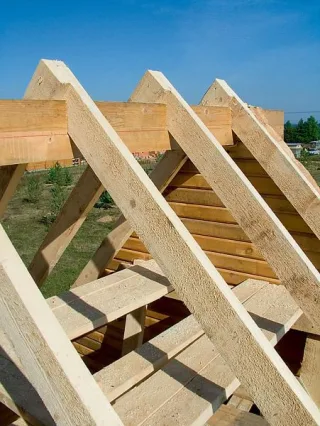

Стропильная система Возводите двускатную крышу своими руками?

 Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам
Укажите запрашиваемые значения и нажмите
«ПОКАЗАТЬ ЗАВИСИМОСТЬ ВЫСОТЫ КОНЬКА ОТ УГЛА НАКЛОНА СКАТА»
РАССТОЯНИЕ ОТ ЛИНИИ МАУЭРЛАТА ДО ТОЧКИ ПРОЕКЦИИ КОНЬКА (в метрах)
УГОЛ УКЛОНА СКАТА КРЫШИ (в градусах)

Видео: основные элементы стропильной системы крыши

Висячая стропильная конструкция крыши

Если в доме отсутствуют капитальные перегородки, и стропильная система будет опираться только на боковые стены, то используется более легкая висячая конструкция крыши.  Она может использоваться в том случае, если расстояние между стенами составляет от 6 до 14 м. Так или иначе, висячие стропила дают достаточно большую нагрузку на боковые капитальные стены, поэтому, чтобы ее снизить, применяют различные горизонтальные или диагональные соединительные элементы. Они скрепляют между собой стропила и имеют различные названия: подкосы, затяжки, бабка или ригель.

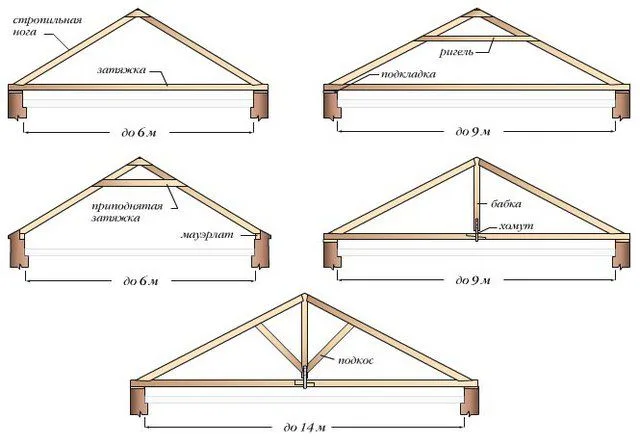

Основные схемы висячей стропильной конструкции
Основные схемы висячей стропильной конструкции

Поддерживающие систему элементы могут быть закреплены к стропилам или коньковой балке в любом месте системы. Например, затяжки, установленные в нижней части стропил, могут быть использованы  как балки перекрытия строения.

Нужно отметить, что для стропил и затяжек нужно выбирать достаточно толстые заготовки, тем более, если на чердаке будет расположено жилое помещение. Доски для стропил выбираются размером ориентировочно 55 × 200 мм, но точно рассчитать систему и сечение всех ее элементов может только специалист.

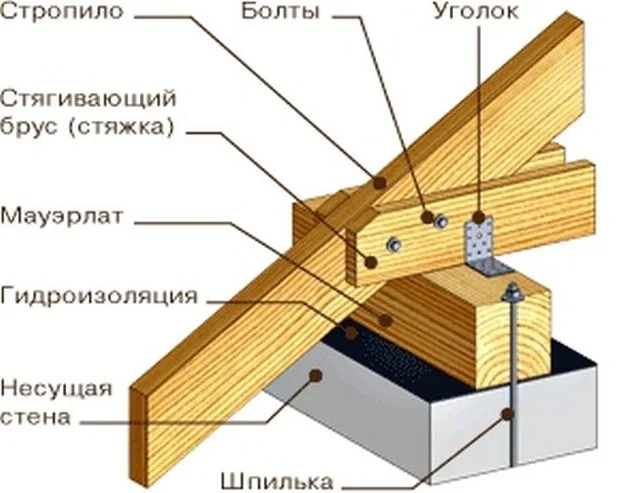

Крепление стропил и затяжек к мауэрлату
Крепление стропил и затяжек к мауэрлату

Монтаж стропильной висячей системы проводится последовательно:

  • На несущие противоположные стены строения настилается гидроизоляционный материал обычно это рубероид в несколько слоев.
  • Сверху него закрепляется анкерами мауэрлат. Это мощный брус, на который будут опираться и закрепляться стропила. На него же укладывается стягивающий брусок, который также будет являться балкой перекрытия. Обычно размер для мауэрлата выбирается брус сечением в 120 × 120 или 150 × 150 мм.
  • Далее на расстоянии друг от друга в 500 ÷ 600 см встык к мауэрлату, на несущую стену, укладываются балки чердачного перекрытия.
  • Для удобства и безопасности дальнейшей работы на балки перекрытия укладывается дощатый настил. Получится отличная площадка, на которой можно будет скреплять стропила между собой.
  • Стропила могут скрепляться двумя способами. В первом из них углы этих элементов срезаются под выбранным углом и скрепляются деревянными накладками или крепежными пластинами.
  • Во втором случае на концах стропил вырезаются пазы в полдерева, которые накладываются друг на друга и скрепляются болтом. Для жесткости детали могут быть скреплены ригелем. Иногда пазы не вырезаются, а стропила просто скрепляются между собой, также с помощью болтов этот способ называется креплением внахлест.

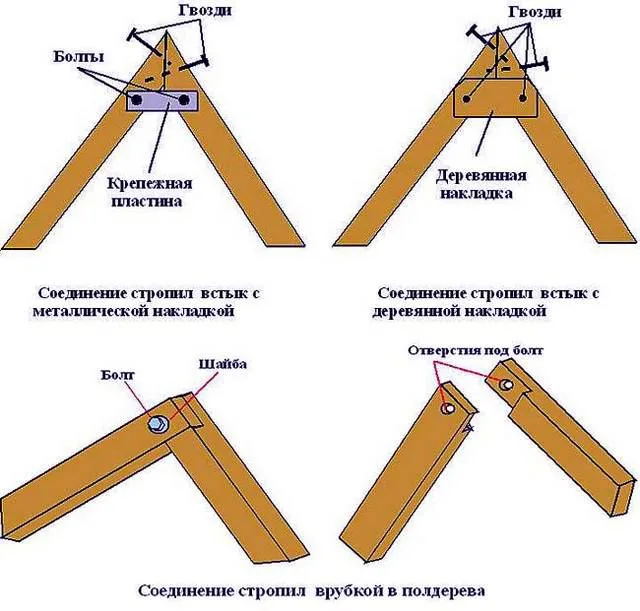

Способы крепления пары стропил между собой
Способы крепления пары стропил между собой
  • Когда будет скреплены первые два стропила, их необходимо тщательно выставить на мауэрлате, так как от этого будет зависеть ровность выставления и закрепления всех остальных стропил.
  • Для того чтобы первые и последующие пары устанавливались правильно, в них вырезается паз, который позволит плотно встать стропилу на мауэрлат.

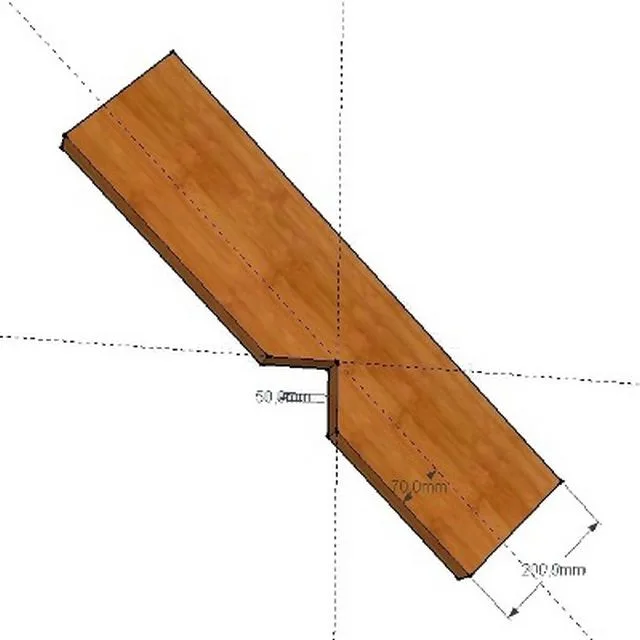

Паз на стропиле для стыковки с мауэрлатом
Паз на стропиле для стыковки с мауэрлатом
  • Кроме пазового соединения, для жесткости установки стропил используют металлические уголки, которыми они фиксируются к мауэрлату с помощью саморезов.
  • После установки первой пары противолежащих стропил, второй устанавливают такую же «связку» с другой стороны строения.
  • От одной пары к другой поверху натягивается шнур он и станет уровнем, по которому можно будет равнять остальные стропильные пары.

 Крепление стропил к мауэрлатуКрепление стропил к мауэрлату

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — ссылка на материал.

А про, то как крыть крышу профнастилом — читайте на нашем портале.





  • После того как стропила будут установлены, их скрепляют между собой коньковым брусом, который устанавливают снизу.

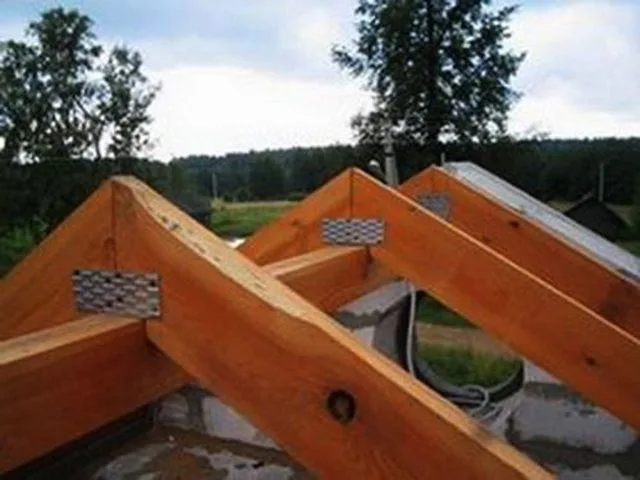

Коньковый брус, соединяющий стропила
Коньковый брус, соединяющий стропила
  • Далее, на стропила монтируют затяжки. Если чердачное помещение будет жилым, то затяжки располагают высоко, чтобы впоследствии они стали основой для потолка.
  • Если же помещение будет обычным чердаком, то затяжки могут быть установлены и ниже или использованы другие усиливающие элементы, например, стойки или откосы, которые соединяют стропила и балки перекрытия.

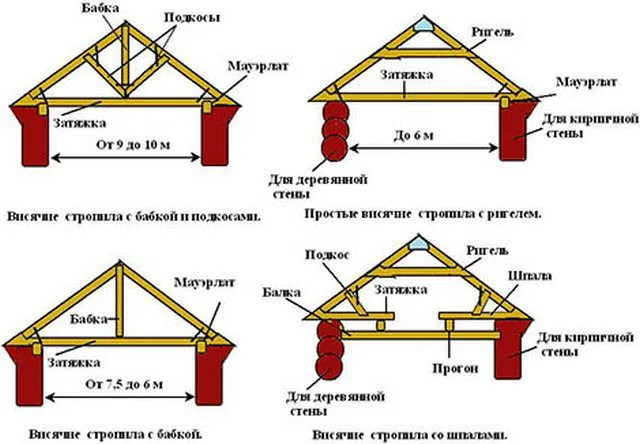

Для усиления конструкции могут применяться и другие элементы
Для усиления конструкции могут применяться и другие элементы
  • Для жесткости конструкции все соединения закрепляются не только гвоздями или саморезами, но и усиливаются металлическими пластинами, уголками и скобами.
  • После того как стропильная система будет закончена, доски пола чердака прикручиваются или прибиваются к перекрывающим балкам, а далее можно переходить к обустройству кровли.

Видео: монтаж висячей стропильной системы

Наслонная конструкция двускатной крыши

В том случае, когда в здании имеются внутренние капитальные перегородки, то для него больше подойдет наслонная стропильная система, так как она может иметь упор не только боковые несущие стены, но и на внутренние. Наслонная система монтируется проще висячей, и основной опорной точкой для нее служит конек. Но прежде чем проводить монтаж стропил, как и в висячей системе, на стены укладывается гидроизоляция и мауэрлат.

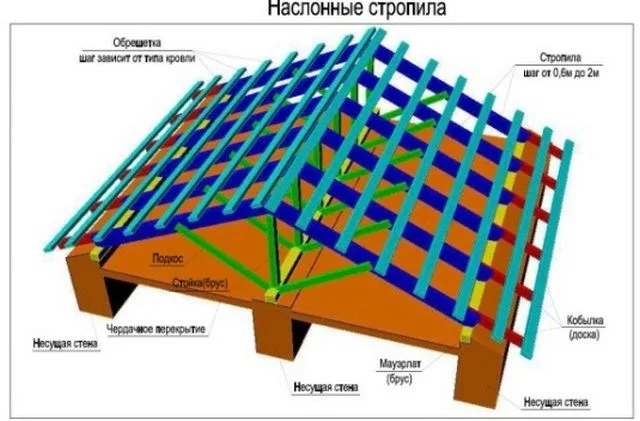

Принципиальная схема наслонной конструкции стропильной системы
Принципиальная схема наслонной конструкции стропильной системы

Безраспорная наслонная система может монтироваться различными способами:

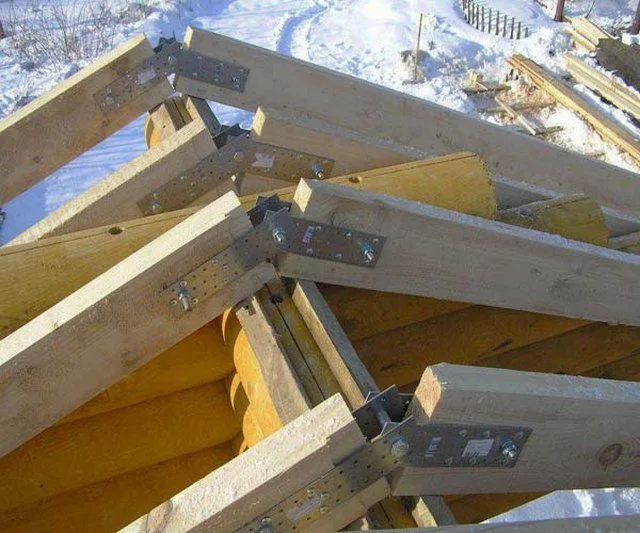

Металлические накладки для скрепления стропил
Металлические накладки для скрепления стропил
  • В этом случае стропила закрепляются на коньке металлическими накладками и болтами. С другой стороны стропила соединяют с мауэрлатом подвижным креплением.
Крепление стропил встык с двух сторон к коньковой доске
Крепление стропил встык с двух сторон к коньковой доске
  • Во втором случае стропила прикрепляются к коньку с двух сторон, а к мауэрлату способом врубки в него. Иногда они фиксируются дополнительно, при помощи проволоки, к внутренней части стены.

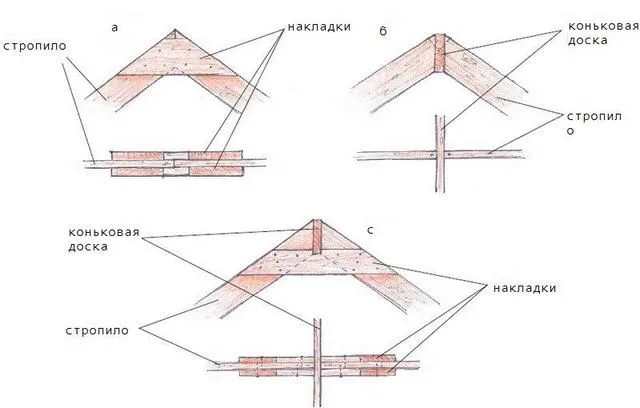

Соединение стропил с помощью жестких деревянных накладок
Соединение стропил с помощью жестких деревянных накладок
  • Третий вариант жесткого крепления осуществляется с помощью брусков или досок, которые монтируют по горизонтали к стропилам, тем самым надежно соединяя их между собой. В нижней же части стропила могут крепиться по-разному: подвижным соединением, металлическим или же с помощью врубки в мауэрлат.

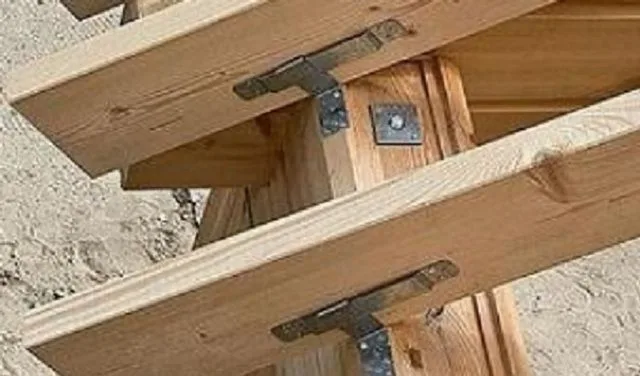

Подвижное соединение стропил с мауэрлатом
Подвижное соединение стропил с мауэрлатом

Используя эту систему устройства крыши с плавающими креплениями стропил, можно снять напряжение с конструкции стен и защитить их от преждевременных повреждений.

Именно плавающее крепление является отличительной чертой наслонной стропильной системы.

Распорную систему при устройстве наслонной конструкции тоже иногда используют. В этом случае нижняя часть стропил жестко закрепляется на мауэрлат, а снятие нагрузки со стен возлагается на установленные затяжки и подкосы.

Эту систему нельзя назвать полноценно ни висячей, ни наслонной она является комбинированным вариантом, включающим в себя элементы одной и другой.

Когда стропильная система будет установлена, на нее можно закреплять конструкцию для кровельного покрытия.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Настил кровельного покрытия с утеплением

Оборудование кровли производится в разной последовательности, но самая распространенная и эффективная система состоит из следующих слоев:

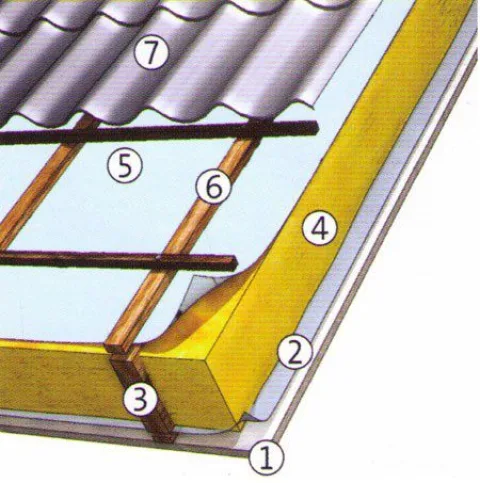

Строение "пирога" утепленной кровли
Строение «пирога» утепленной кровли

На данном рисунке хорошо видны все материалы кровельного «пирога»:

1. Обшивка системы изнутри это может быть фанера, доски или влагостойкий гипсокартон. Этот слой будет закрепляется в последнюю очередь.

2. Слой пароизоляционной пленки.

3. Стропило.

4. Утеплитель обычно для этого слоя применяют один из видов минеральной ваты в матах.

5. Гидроизоляционная пленка.

6. Контррейки.

7. Шифер (или иное кровельное покрытие)

  • На стропила настилается гидроизоляционный материал это может быть одна из современных композитных мембран, которых на сегодняшний день производится большое количество, а может быть и обычная полиэтиленовая пленка высокой плотности.

Ее растягивают по поверхности крыши, укладывая внахлест на 200 ÷ 250 мм, и закрепляют скобками с помощью степлера к стропилам.

  • Сверху гидроизоляции на каждое стропило набивается контррейка, имеющая толщину 30 ÷ 50 мм. Она создаст разделяющее вентиляционное пространство между гидроизоляцией и кровельным материалом.
  • Далее, перпендикулярно контррейкам набивается обрешетка. Расстояние между ее соседними направляющими рассчитывается в зависимости от длины листов материала, которым будет покрываться крыша.
  • Перед тем как начинать укладывать кровельный материал, на нижнюю рейку обрешетки закрепляют держатели водосточной системы в виде крючков или же карнизная планка.

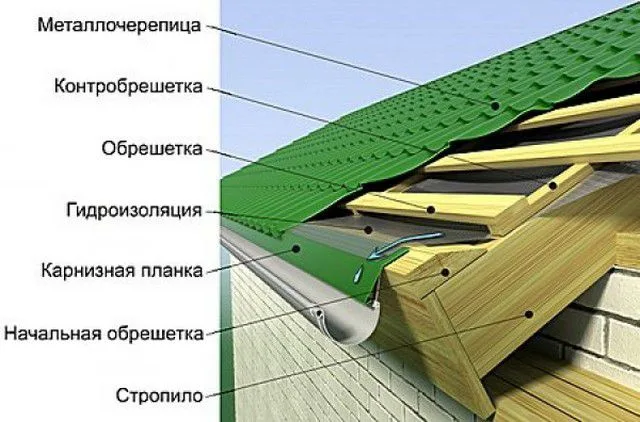

Обрешетка, кровля и установленный водосточный желоб
Обрешетка, кровля и установленный водосточный желоб
  • Затем можно переходить к настилу кровельного материала. Его начинают стелить от карнизной планки, то есть снизу, ряд за рядом поднимаясь к коньку. Листы кровли укладываются слева направо внахлест на одну волну и закрепляются к обрешетке специальными саморезами с эластичной насадкой, которая прикроет образовавшиеся отверстия от проникновения влаги.
  • После завершения закрепления кровельного материала, сразу же устанавливается и прикручивается кровельный элемент конька. Для каждого кровельного материала изготавливается свой вариант конькового покрытия.

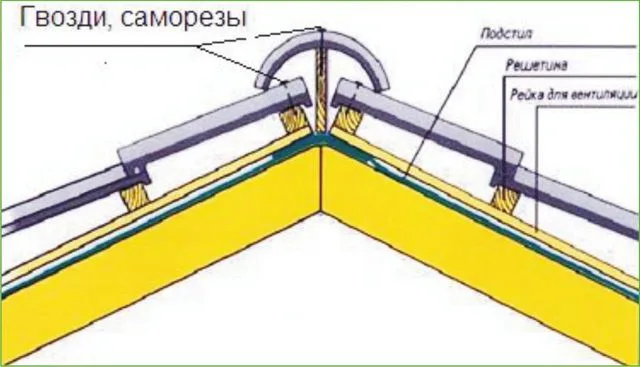

Закрытый конек на черепичной крыше
Закрытый конек на черепичной крыше

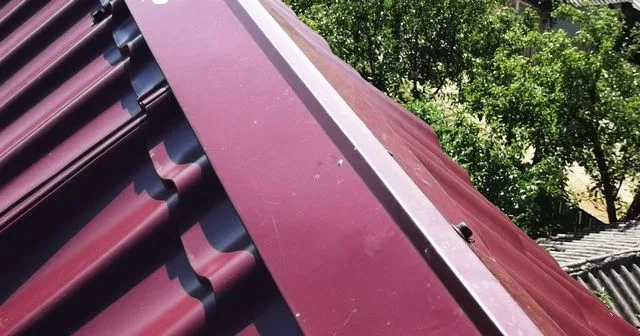

Такой конек подойдет для кровли из профнастила, металлочерепицы или шифера
Такой конек подойдет для кровли из профнастила, металлочерепицы или шифера

После того как кровельное покрытие уложено, и чердаку больше не грозят атмосферные осадки, можно приступать к утеплительным и отделочным работам изнутри помещения.

  • Между стропил укладывают утеплитель, начиная от пола чердака и постепенно поднимаясь к коньку. Если помещение чердака будет жилым, то утеплитель закрепляется в два или даже три слоя. Для этого на стропила набивается обрешетка из брусков на расстоянии ширины или длины утеплительных матов.

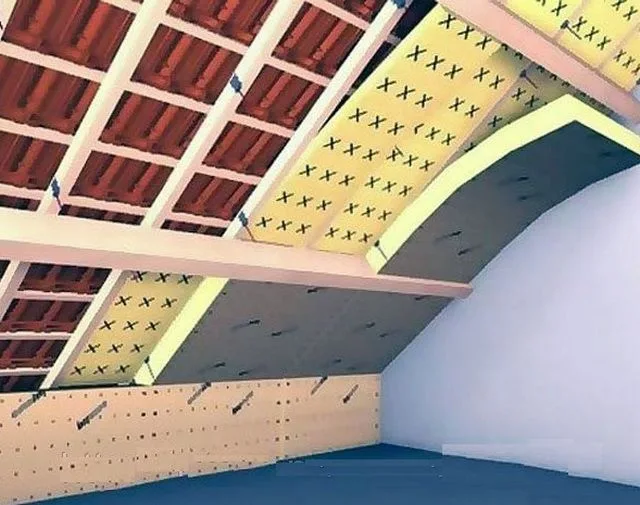

Укладка утеплительным матов с внутренней поверхности скатов
Укладка утеплительных матов с внутренней поверхности скатов
  • Далее, утеплитель затягивают пароизоляционной пленкой, которую обязательно закрепляют скобками на обрешетке.
  • Затем вся внутренняя площадь крыши чердака закрывается отделочным материалом.

Про утепление мансарды

 Утепление двускатной крыши

 Двускатная крыша в порядке утепления напоминает мансарду.

Про утепление мансарды читайте на нашем портале — ссылка на материал.

Если есть уверенность, что вся крыша будет покрыта за один день и ее не намочит дождь, можно действовать и в обратной последовательности.

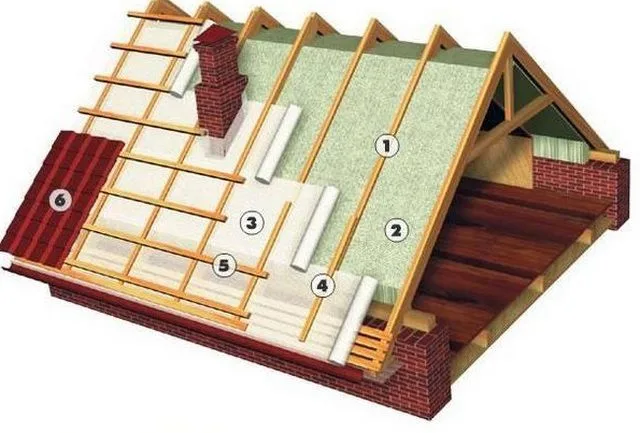

Порядок работы "снизу-вверх"
Порядок работы «снизу-вверх»
  • Изнутри чердака натягивается пароизоляция и закрепляется отделочный материал, а остальные работы осуществляются снаружи.
  • Между стропил укладывается утеплитель, на рисунке он показан под № 2.
  • Далее, сверху утеплителя настилается ветрозащитный, гидроизоляционный материал (3). Закрепляется он контррейкой (4).
  • Затем набивается обрешетка (5).
  • Затем следует укладка кровельного покрытия (6).

Видео: монтаж утепленного кровельного «пирога»

Цены на популярные виды утеплителей

Утеплитель

Если для покрытия крыши будет использоваться мягкая кровля, то конструкция «пирога» будет выглядеть несколько иначе.

  • На стропила закрепляются листы фанеры по схеме, представленной на рисунке. Такой способ крепления рассчитан на компенсационные расширения материала под влиянием температурных перепадов.

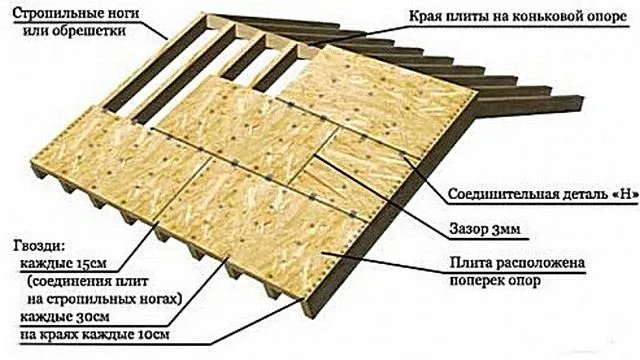

Монтаж фанерных листов для настила мягкой кровли
Монтаж фанерных листов для настила мягкой кровли
  • Затем, сверху фанеры настилается слой гидроизоляции. Для этого варианта кровли хорошо подойдет рубероид, уложенный внахлест. Полотна настилаются с нижней части крыши и прибиваются по верхней своей стороне к фанере, а стыки между ними (шириной не менее 100 мм) промазываются мастикой.

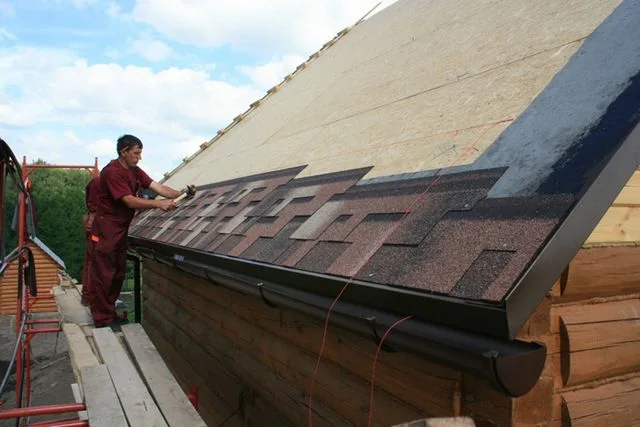

Укладка мягкой кровли - гибкой черепицы
Укладка мягкой кровли — гибкой черепицы
  • После просыхания мастики, с нижней части скатов крыши начинают настилать мягкую кровлю по заранее сделанной разметке. Материал укладывается внахлест и прибивается специальными гвоздями. Каждый ряд начинают укладывать с одной стороны крыши, например, слева направо.

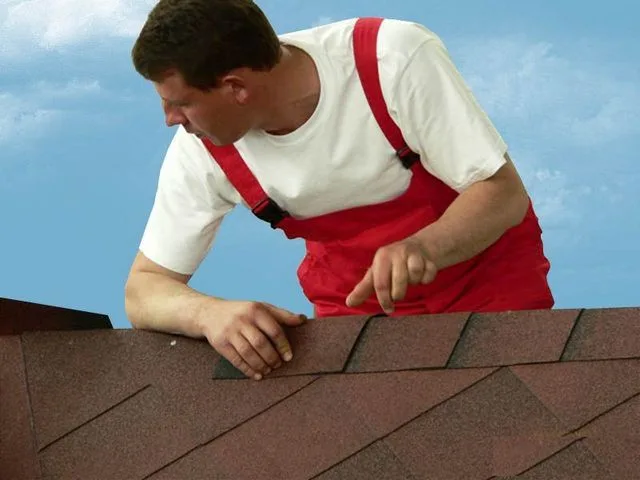

Покрытие конька на мягкой кровле
Покрытие конька на мягкой кровле

Оформление фронтона двускатной крыши

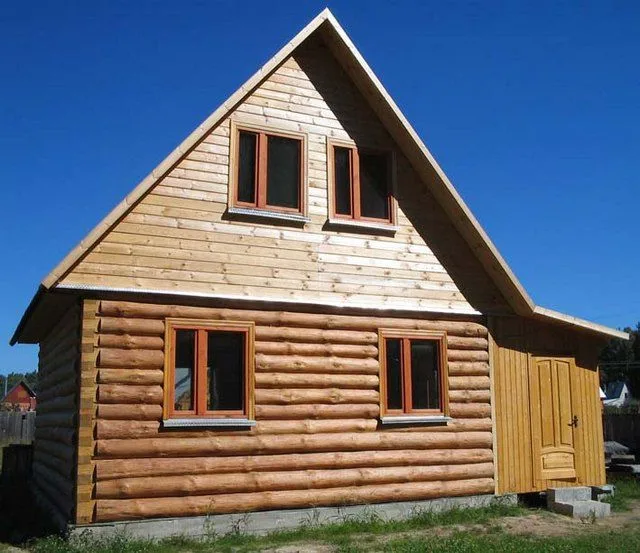

Фронтон следует зашивать незамедлительно, чтобы ветром не сорвало всю конструкцию крыши
Фронтон следует зашивать незамедлительно, чтобы ветром не сорвало всю конструкцию крыши

Любая крыша не будет смотреться завершенной, если не оформлен фронтон строения. Если дом каменный и имеет достаточно толстые стены, то фронтон тоже может быть возведен из кирпича или пеноблоков. Очень часто эту часть крыши, если она выполняется из упомянутых материалов, возводят еще до установки стропильной системы и монтажа кровли.

Деревянный же дом требует легкой фронтонной отделки, и ее чаще всего делают после окончания монтажа конструкции крыши и кровельного покрытия.

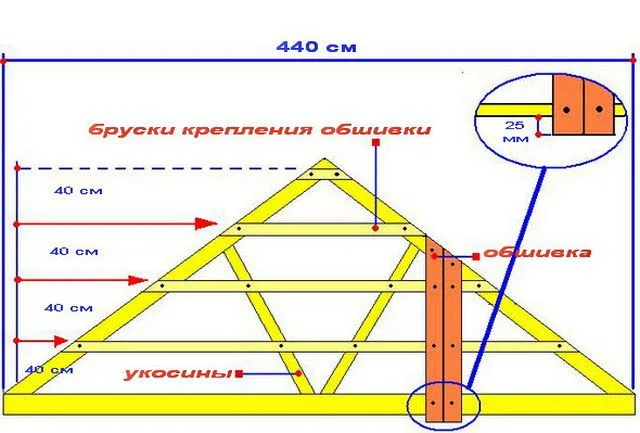

Схема каркаса для обшивки фронтона
Схема каркаса для обшивки фронтона

Если на фронтонной части отсутствует необходимая обрешетка, ее необходимо смонтировать. На предлагаемой схеме хорошо видны пропорции устройства подобной обрешетки, если доски обшивки будут устанавливаться вертикально. При горизонтальной обшивке обрешетка закрепляется вертикально. В случае, когда во фронтальной части планируется установка окна или двери, в каркасной системе обрешетки обязательно учитывается это – оставляются необходимые проемы, которые обрамляются бруском.

Обшивка может быть выполнена вагонкой, изготовленной из дерева или пластика. Если обшивается фронтон чердака, в котором будет находиться жилое помещение, его, как и скаты крыши, нужно будет основательно утеплить.

При устройстве нескольких слоев утепления, придется изнутри фронтонной стенки смонтировать еще одну обрешетку, между брусков которой будет уложен утеплитель, а на сами бруски закреплена внутренняя отделка помещения.

Если выбирается пластиковый материал для внешнего оформления фронтона, то лучше всего его устанавливать на фанеру, которую закрепляют на обрешетку саморезами. Так как пластик имеет высокую теплопроводность, его можно использовать только в качестве декоративного материала – с задачей термоизоляции справиться он не сможет.

Нельзя забывать о слое ветрозащитной и гидроизоляционной пленки. Ее закрепляют на обрешетку перед тем, как обшивать ее деревянной или пластиковой вагонкой.

Утеплитель так же, как и на скатах, внутри чердака затягивается пароизоляцией, и только на нее устанавливается внутренняя отделка. Все стыки между крышей и фронтонной частью нужно хорошо заделать. В этом может помочь монтажная пена, пакля или минеральная вата, которую до предела уплотняют в щели. Сверху щели для декоративности необходимо заделать шпаклевкой по дереву.

 Видео: вариант обшивки фронтона

Постройка крыши достаточно сложная, трудоемкая и даже опасная задача, поэтому она должна выполняться специалистами, знающими технологию монтажа и правила техники безопасности при выполнении работ. Если хозяин строящегося дома не обладает этими знаниями и опытом, то лучше будет обратиться к профессионалам.
