Флюгер своими руками


Флюгер своими руками

При внешнем оформлении дома многие хозяева стремятся придать своим владениям подчеркнутую индивидуальность. Для этого используются различные приемы – оригинальная отделка фасада, необычная форма крыши, кровельное покрытие с выраженными декоративными качествами и другое. Не забывают и о других элементах оформления, в том числе и о тех, что издавна были традиционными в некоторых странах, но на какое-то время – незаслуженно вышли из моды. В настоящее время многие декоративные детали экстерьера возвращаются, и одна из них — это флюгер на крыше.

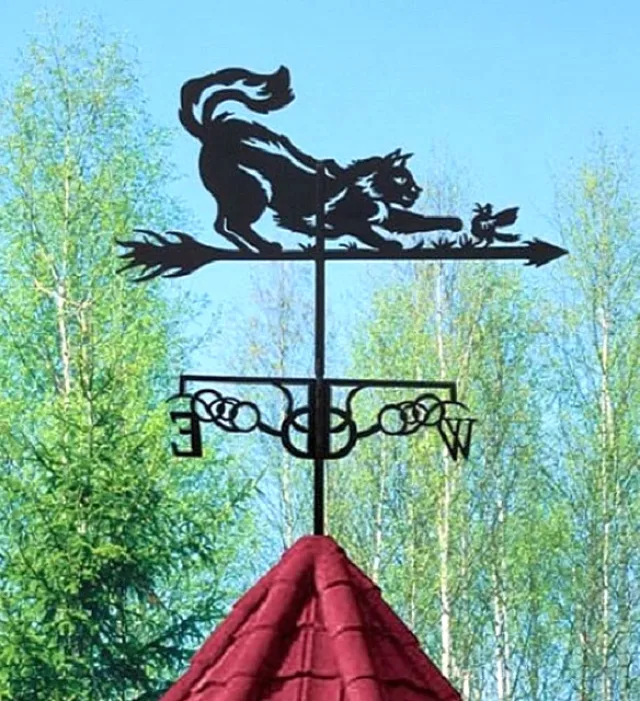

Флюгер своими руками

Флюгер своими руками

Согласитесь, что с такой деталью внешний облик здания приобретает совершенно иное «звучание», поэтому желающих украсить свою крышу флюгером становится все больше. Но вот только где взять его? – искать готовое изделие в магазинах или перебирать объявления мастеров в надежде найти качественное изделие по приемлемой цене? Ни то, и ни другое – при желании вполне можно сделать флюгер своими руками, выбрав для его изготовления подходящий материал. А в этой роли могут выступать металл разной толщины, дерево или даже обычные пластиковые бутылки.

В этой статье мы рассмотрим несколько вариантов самостоятельного изготовления такого украшения крыши. Однако, для начала стоит разобраться, что же такое флюгеры, для чего они используется, а также – какие разновидности этих приборов чаще всего используются.

Назначение и базовое устройство флюгера

Что такое флюгер

Флюгер – это прибор, который в бытовом использовании предназначен для выполнения нескольких функций, которые обычно совмещаются в одной модели. Причем, «опции» имеют и декоративное, и прикладное значение.

  • Первой, и как многие считают, главной, является метеорологическая функция – она заключается в визуальной демонстрации и даже в количественном измерении направления и силы ветра.
  • Второй, и не менее важной функцией, можно считать использование флюгеров для защиты дымохода от задувания в него ветра, что предотвращает задымление помещений.
  • Несколько необычная функция – пропеллер, установленный на флюгере и вращающийся под воздействием ветра, создает своеобразные вибрации, которые отпугивают грызунов от дома, а землероек и кротов – от садового участка. Если флюгер предназначается для этой цели, то его устанавливают не на крыше, а посередине огорода или сада. Однако, в этом случае для его установки, нужно выбрать открытый участок на возвышенности, так как там пропеллер будет захватывать больше ветра.
  • И, наконец, флюгер используется как чисто декоративный элемент, украшающий крышу строения.

Традиционными элементами для украшения крыш флюгеры служили и служат в странах восточной и северной Европы, в частности – они очень характерны для прибалтийской архитектуры. Поэтому в тех краях практически каждый частный дом оснащен этим прибором, причем владельцы строений всегда стараются выбрать оригинальный вариант, который не встретишь в другом месте.

Из каких основных частей состоит обычный флюгер

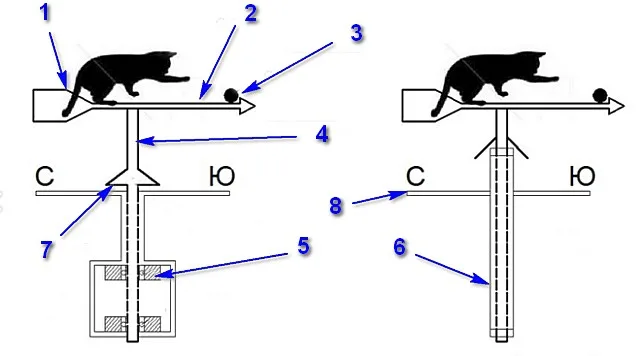

Основные элементы базовой консрукции флюгера для крыши

Основные элементы базовой консрукции флюгера для крыши

Конструкция флюгера включает несколько основных элементов:

  • Флажок (поз.1), который за счет своей парусности проворачивается под силой ветра, вставая параллельно ему и тем самым указывая его направление. Флажок может иметь форму обычной простой геометрической фигуры либо художественное исполнение, благодаря которому он становится главным декоративным элементом флюгера.
  • Флажок размещен на одной из оконечностей стрелы (поз.2), и при правильной работе флюгера должен располагаться со стороны, куда дует ветер. Стрела не является обязательным элементом конструкции, так как иногда фигурку флажка закрепляют непосредственно на вертикально установленном стержне – оси.
  • Противовес (поз.3), расположенный напротив флажка. Однако, этот элемент также не всегда используется в конструкции, так как иногда сам флажок уравновешивает стрелу. Если же противовес установить необходимо, то его вес должен быть несколько больше массы фигурки – тогда он будет способствовать возвращению флюгера в исходное положение.
  • Вертикальная ось (поз. 4), закрепленная в корпусе и оснащенная подшипниками в специальном блоке (поз.5), или просто вставленная в трубу большего диаметра (поз.6). Во втором случае внизу ось обычно опирается на металлический шарик. Подшипники или шарик обеспечивают легкость вращения оси вместе с флажком.
  • Колпак, частенько центрующий сверху ось в корпусе поворотного механизма и защищающий последний от попадания внутрь дождевой и талой воды.
  • Современные флюгера часто оснащаются электронным прибором – датчиками угла поворота или энкодерами, которые и фиксирует показания механической части прибора.

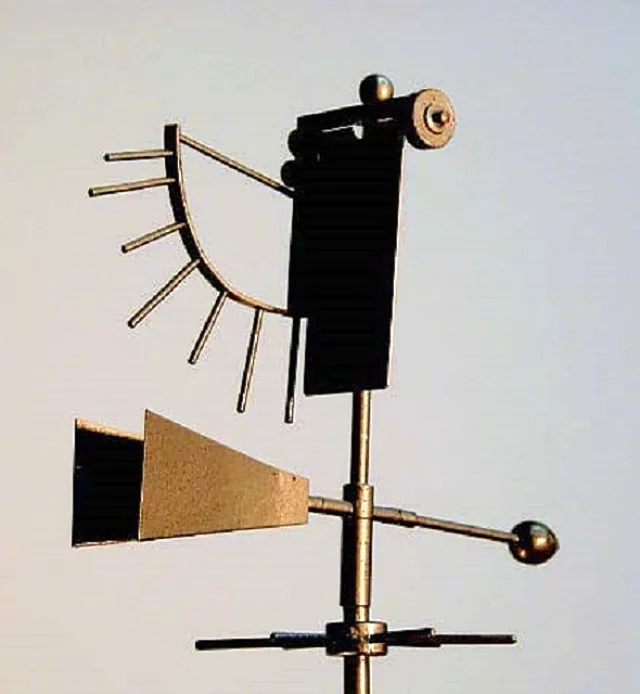

На иллюстрации показан флюгер Вильда, позволяющий визуально оценивать скорость ветра

На иллюстрации показан флюгер Вильда, позволяющий визуально оценивать скорость ветра

  • На некоторых моделях флюгеров устанавливается металлическая пластина, подвешенная на горизонтальной оси и находящаяся в свободном положении, качающаяся под воздействием ветра. Угол отклонения этого элемента конструкции от вертикали показывает силу ветра. Эта пластина может быть заменена легким пропеллером. Такие конструкции, совмещающие функцию демонстрации направления ветра и анемометра (измерителя скорости воздушного потока), именуются флюгерами Вильда, по фамилии разработчика – известного метеоролога XIX века, долгое время работавшего в Академии Наук России.

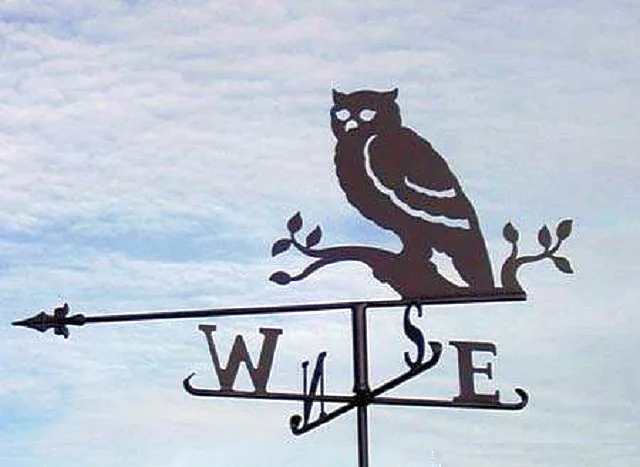

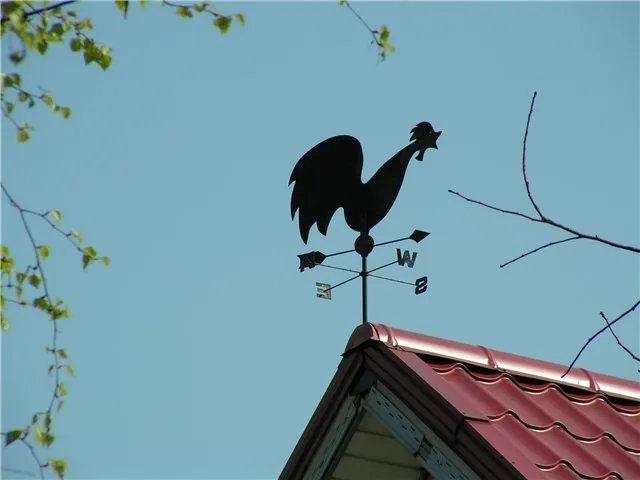

Обычное дополнение флюгера – это своеобразная шкала с показанными направлениями сторон света

Обычное дополнение флюгера – это своеобразная шкала с показанными направлениями сторон света

Достаточно часто на нижней, неподвижной части флюгера закрепляются румбы с буквенными обозначениями сторон света. Так проще ориентироваться с направлением ветра. Но следует правильно понимать один нюанс. В метеорологии принято называть ветер по направлению, откуда он дует. Флюгер организован по тому же принципу – флажок окажется на подветренной стороне, а стрелка покажет направление, откуда дует ветер. В частности, по показанному на иллюстрации выше флюгеру можно судить, что направление ветра – запад-северо-запад (ЗСЗ).

Несколько слов о символике флюгерных флажков

Силуэтные фигурки для флажков, выбираемые для изготовления флюгеров, раньше изготавливались не просто так – они служили различными символами и своеобразными оберегами. Например, по китайскому учению фен-шуй, закрепление на крыше дома флюгера способствует установлению хороших взаимоотношений с соседями.

В основном для флюгера жилого дома выбираются фигурки различных животных и птиц.

  • Петух – это знак бдительности. Он особенно распространен в России, а по народным поверьям – неплохо отпугивает нечистую силу, так как является символом апостола Петра.
  • Кошка символизирует домашний уют.
  • Сова всегда являлась тотемом мудрости.
  • Лев – это власть и сила.
  • Орел уже своим видом защищает жилище от врагов.
  • Аист – это знак семейного счастья и взаимопонимания.
  • Дракон. Флюгеры с этим мифологическим животным чаще всего встречаются в странах Азии, так как в местной культуре оно олицетворяет мудрость и духовную силу.

Кроме животных, на флажках флюгеров можно увидеть также и других реальных или сказочных персонажей:

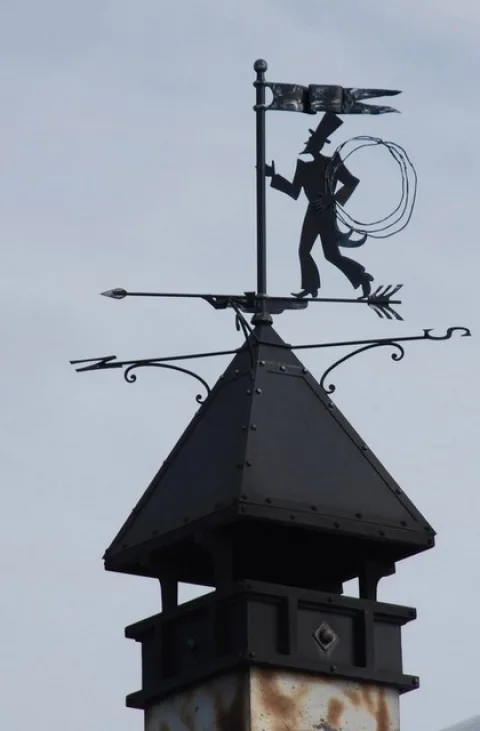

Изображение трубочиста на флюгере, по народным поверьям, притягивает в дом удачу

Изображение трубочиста на флюгере, по народным поверьям, притягивает в дом удачу

  • Трубочист обычно приносит в дом удачу.
  • Георгий Победоносец – традиционный защитник дома от различного негатива.
  • Баба Яга, как это ни странно, также является также защитником жилья от нечистой силы.

Выбирая для изготовления флюгера ту или иную фигурку, желательно обязательно поинтересоваться, что же она обозначает, так как не все изображения несут в дом позитивные эмоции.

При изготовлении эскиза для флажка вполне можно проявить свою фантазию – почему бы не сделать свой флюгер эксклюзивным?

При изготовлении эскиза для флажка вполне можно проявить свою фантазию – почему бы не сделать свой флюгер эксклюзивным?

Вовсе не обязательно придерживаться каких-то канонов, ориентируясь на русскую или восточную культуру. Никто не запрещает просто выбрать понравившийся рисунок, и по нему изготовить флажок флюгера. Главное, чтобы изображение было позитивным или даже веселым.

Можно еще добавить то, что ранее над мастерскими или торговыми лавками их владельцы устанавливали флюгеры с изображениями, которые указывали на род деятельности:

  • У сапожника на флюгере красовался сапожок.
  • Булочник выбирал изображение кренделя.
  • Парикмахер использовал для обозначения своей мастерской флажок-ножницы.

Прохожие издалека видели, где находится нужная лавка, ориентируясь именно по фигуркам флюгера. Так что уличная реклама имеет очень древние корни.

Как сделать флюгер своими руками

Материалы для изготовления флюгера

Итак, разобрались, для чего может быть предназначен флюгер, и из каких основных элементов состоит его конструкция. Теперь встает вопрос о том, из какого материала они могут быть изготовлены.

Флажок, как правило, изготавливается из металла – листовой стали или меди, но иногда для этой цели используется и древесина. Однако, сегодня умельцы делают наружную часть флюгера и из подручных материалов, таких как использованные пластиковые бутылки или старые ненужные СD-диски.

Ранее флажки для этого прибора часто делались из стальных прутков в технике ковки. Да и сегодня тоже некоторые мастера изготавливают флюгеры подобным способом, но такие изделия получаются достаточно тяжелыми и стоят весьма недешево. Поэтому не каждый бюджет потянет кованое изделие, а кроме того, чтобы разместить его на крыше придется предусмотреть усиленное крепление, так как под своей тяжестью, помноженной еще и на ветровое давление, флюгер может рухнуть вниз.

Металлические и деревянные флажки обязательно покрываются влагостойкой краской, которая защитит их поверхности от внешних разрушительных воздействий – влаги, ультрафиолета, биологического поражения, абразивного действия ветра.

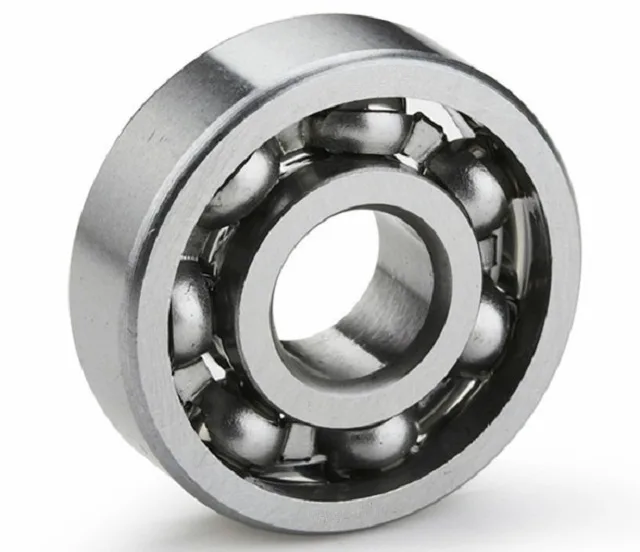

Специфика оси и поворотного блока прибора приводит к выводу, что они должны быть изготовлена исключительно из металла, иначе флюгер не будет работать должным образом – начнет заклинивать или, наоборот, болтаться, а неметаллическая ось быстро износится и придет в негодность.

Далее, при рассмотрении процесса изготовления флюгера, будет представлены рекомендации по использованию тех или иных материалов.

Инструменты для работы

Чтобы смастерить флюгерную конструкцию своими руками потребуется подготовить некоторые инструменты. Причем для металлического изделия и деревянного они будут разными, то есть их набор в первую очередь определяет выбор материала. Однако, учитывая то, что блок установки и вращения оси прибора в любом случае будет сделан из металла, даже в том случае, если флажок планируется изготовить из дерева, некоторые инструменты по металлу все равно потребуются. Если же нет возможности или отсутствует опыт работы по обработке металла, то сам механизм, благодаря которому происходит вращение флюгера, можно заказать у квалифицированного мастера, а затем уже самостоятельно присоединить к нему флажок.

Итак, для работы потребуются следующие инструменты:

  • Электролобзик с пилками-насадками по дереву или металлу – этот прибор необходим для вырезания флажка и других элементов наружной части конструкции.
  • Электрическая дрель и набор сверл.
  • Молоток.
  • Мощный паяльник.
  • Струбцины.
  • Тиски.
  • Кусачки и плоскогубцы.
  • Угловая шлифмашинка и ручные напильники разного размера – для обработки кромок металлического флажка.
  • Наждачная бумага.
  • При изготовлении сложных деталей конструкции, возможно, потребуется наковальня, токарный станок и сварочный аппарат.

Трафарет флажка

Еще до приобретения материала необходимо, вероятно, определиться с выбором фигуры, которая будет расположена на флюгарке в качестве флажка, и подобрать для этого нужный трафарет. Если нет опыта в вырезании из фанеры или металла сложных мелких деталей флажка, то лучше выбрать простой рисунок, без замысловатых изгибов. Но все же декоративные флюгера смотрятся намного привлекательнее, поэтому есть смысл постараться.

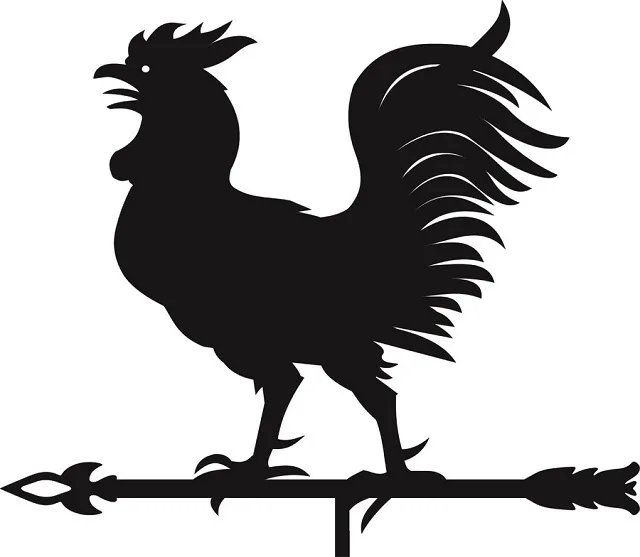

Традиционное украшение флюгеров в России – силуэт петуха

Традиционное украшение флюгеров в России – силуэт петуха

Этот контурный рисунок имеет некоторые сложности и требует определенной сноровки и немалого времени при его вырезании. Поэтому, выбирая подобный вариант, нужно трезво оценить свои возможности.

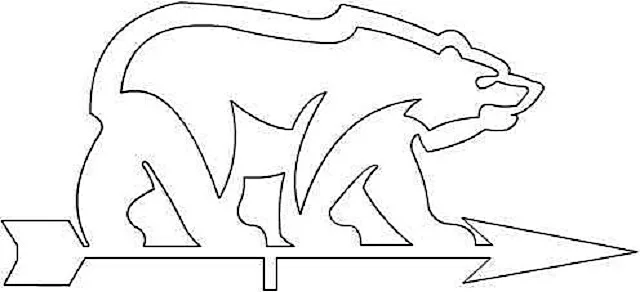

Еще один символ России – медведь, тоже наверняка станет хорошим украшением дома. Не такой он, кстати, и сложный для вырезания.

Еще один символ России – медведь, тоже наверняка станет хорошим украшением дома. Не такой он, кстати, и сложный для вырезания.

Данный трафарет флажка флюгера, несмотря на объемность, более прост в перенесении его на металл или фанеру, а также в его вырезании, так как предусматривает удаление больших частей рисунка и имеет минимум мелких лекальных элементов и сложных изгибов.

Трафарет можно изготовить самостоятельно, сначала на обычном альбомном листе, а затем, нарисовать его в натуральный размер флажка. Перенос удобно делать по квадратам, разбив на них маленький рисунок. Выполняя рисунок, нужно учитывать, что его придется затем вырезать с помощью лобзика, поэтому все его линии и края изгибов должны быть четкими.

Готовый трафарет, выполненный в натуральную величину будущего флажка, накладывают на лист металла или фанеры, и с помощью простого карандаша обводят рисунок, особо выделяя линии реза.

Оптимальные параметры флажка для флюгера могут варьироваться от 300 до 500 мм, так как если сделать его больше, то корпус конструкции придется укреплять, иначе он сломается под воздействием порывов ветра.

Процесс изготовления флюгера — пошагово

Какая бы фигурка ни была выбрана для флажка флюгера, принцип изготовления этого прибора одинаков.

Главными узлами поворотной конструкции является ее ось и корпус, от которых напрямую зависит, как флажок будет реагировать на воздействие ветра. Оптимальным вариантом будет установить на ось подшипники и закрыть эту часть прибора корпусом. Подшипники не требуют постоянной смазки, так как в закрытом корпус не будут контактировать с влагой.

Сама ось должна иметь диаметр не меньше 10 мм, что обеспечит устойчивое положение выше закрепленной конструкции при порывах сильного ветра.

В корпусе нужно предусмотреть крепления на тот элемент конструкции крыши, где предполагается установить флюгер.

Очень важно соблюсти все пропорции при планировании и изготовлении изделия, поэтому, составив чертеж, рекомендуется по возможности показать его специалистам, которые способны оценить правильность проекта. Не исключено, что они помогут советом, как лучше сделать для него некоторые детали.

В качестве примера будет рассмотрено изготовление флюгера с флажком в виде фигурки симпатичного кота, которая достаточно проста в исполнении, так как имеет плавные, лекальные линии.

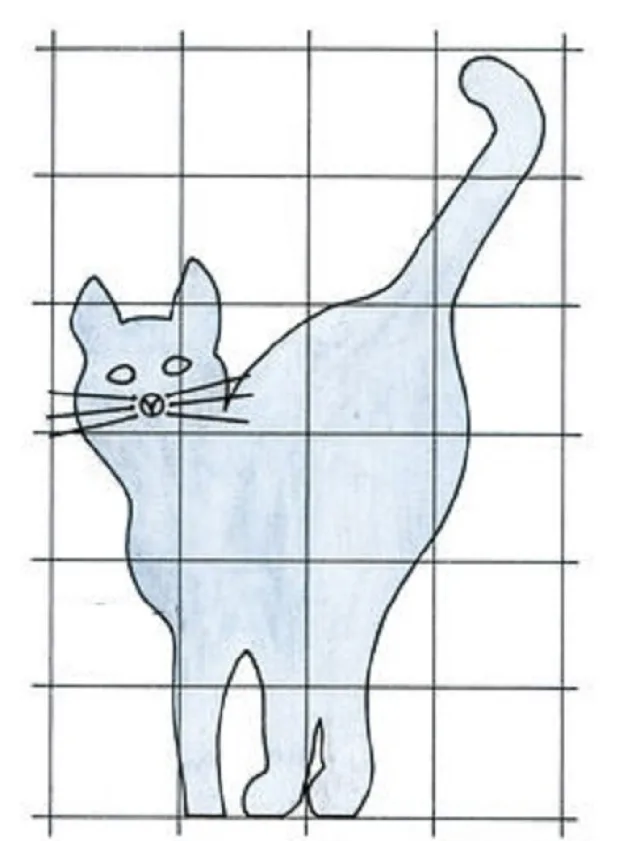

Сетка, нанесенная на рисунок, поможет даже неопытному художнику без труда перенести его на больший по размерам металлический лист.

Сетка, нанесенная на рисунок, поможет даже неопытному художнику без труда перенести его на больший по размерам металлический лист.

Для работы потребуется подготовить следующие материалы:

  • Стальной лист толщиной в 2,5÷3 мм.
  • Стальные трубки диаметром в 15 и 22,5, а также отрезок трубы длиной в 50 мм и диаметром в 60 мм.
  • Стальная проволока диаметром в 3 мм.
  • Медная труба диаметром в 15 мм с толщиной стенок в 1,5 мм, длиной в 367 мм.
  • Стальной полый шар  диаметром в 80 мм и полнотелый металлический или стеклянный диаметром в 15 мм.
  • Квадратный пруток сечением в 15×15 мм.
  • Квадратная труба 25×25 мм с толщиной стенки в 2 мм, длиною 120 мм.
  • Стальной прут диаметром в 12 мм.
  • Стальная пластина толщиной в 3 и размером 60×60 мм.

Подготовив все необходимое, можно приступать к работе, которую разделяют на несколько этапов:

  • Подготовительные работы.
  • Перенесение контура рисунка на металлический лист.
  • Вырезание фигуры.
  • Изготовление стрелы для размещения флажка.
  • Изготовление механизма вращения.

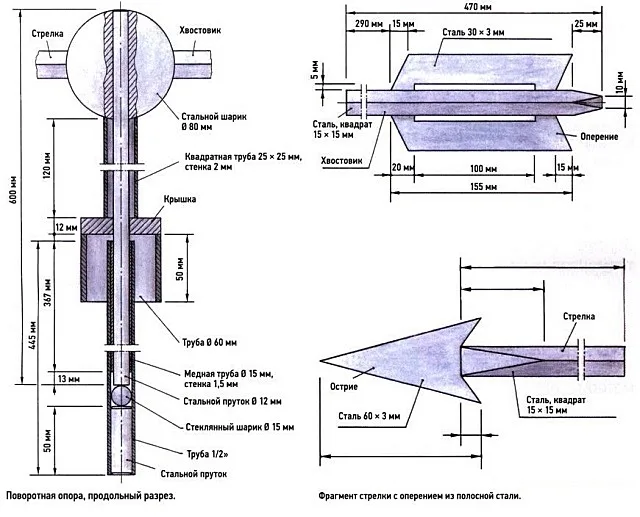

Чертеж основных узлов флюгера (без фигуры-флажка) с проставленными размерами

Чертеж основных узлов флюгера (без фигуры-флажка) с проставленными размерами

Размещенный выше чертеж представляет параметры стрелки и поворотного механизма флюгера, подходящие для размеров флажка, изготовление которого будет описано далее.

Этапы изготовления флюгера, после нанесения на металлический лист рисунка через трафарет, продемонстрированы в таблице:

ИллюстрацияКраткое описание выполняемой операции

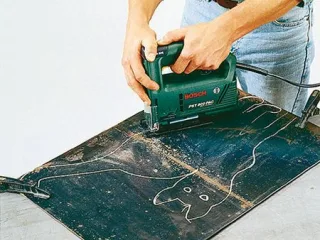

После того как контур фигурки флажка будет перенесен на лист металла 2,5÷3 мм толщиной, приступают к ее вырезанию.
Чтобы при выполнении этой работы металлическая пластина не сдвигалась, и рез не ушел в сторону, ее необходимо жестко закрепить в одном положении, например, с помощью струбцин. Работа проводится на металлическом столе, а пластина закрепляется со свесом.
Вырезав один край фигурки, струбцины ослабляют, пластину устанавливают в них другой стороной и прорезают следующую линию.
Так происходит до тех пор, пока вся фигурка не будет вырезана по контуру.

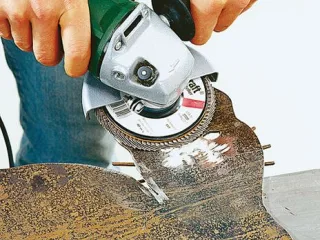

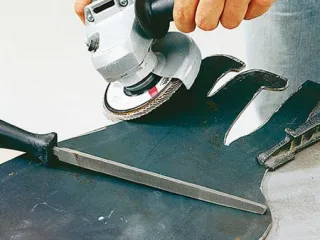

Следующим шагом края получившейся фигуры необходимо выровнять и немного скруглить, убрав заусенцы.
Этот этап работ производится шлифмашинкой (болгаркой) с установленным на нее шлифовальным кругом.
Выполняя этот процесс, фигуру также жестко крепят к столу струбцинами.
В местах, куда невозможно добраться шлифовальным кругом, работа выполняется вручную напильником нужного размера.
Фигурку поворачивают и закрепляют так, чтобы обрабатываемая зона свисала со стола.

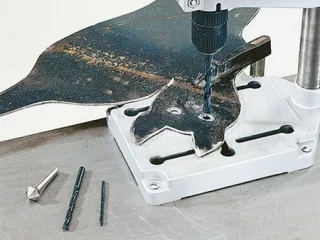

Мелкие отверстия, например, глаза животных или заготовки для вставки других элементов, в данном случае, носа и усов кота, просверливаются электродрелью.
Если используется ручной инструмент, то фигурку следует также закрепить к столу, но удобнее производить этот процесс на стационарном сверлильном станке.
Сверло подбирается по диаметру отверстия. В данном случае мастер использовал сверла диаметром 12÷15 мм.

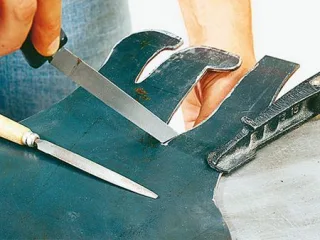

Далее, просверленные отверстия, которые не будут использоваться для вставки других элементов, нужно хорошо зачистить с помощью напильников.
Сначала их края обрабатываются инструментом с крупной насечкой, а затем с мелкой, так как их кромки должны быть идеально ровными и гладкими.
При необходимости расширить или придать вытянутую форму круглым отверстиям, используется напильник или надфиль шириной в 5÷7 мм, а толщиной в 2÷2,5 мм.
Если у фигуры флажка по проекту есть выступающие элементы, как в данном случае – это усы и нос кота, то их изготавливают из стальной проволоки диаметром в 3 мм и из стального прута диаметром в 12 мм.
Проволоку для будущих усов режут кусачками на отрезки длиной в 110÷120 мм, затем от одной из их сторон отмеряется расстояние в 15÷20 мм и с помощью плоскогубцев делается загиб этой части так, чтобы заготовка имела Г-образную форму.

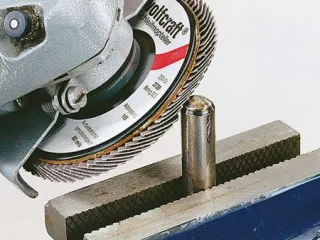

Нос изготавливается из стального прута, край которого обрабатывается шлифмашинкой до полукруглой формы. Чтобы работать было проще, прут жестко зажимается в тисках.
Придав форму краю и отшлифовав его до гладкости, на нем зубилом насекают три полоски, которые сделают эту деталь похожей на нос кошки.
После этого от подготовленного края, не считая скругленной части, отмеряется 4÷5 мм, и по этой линии заготовка отрезается от прута.

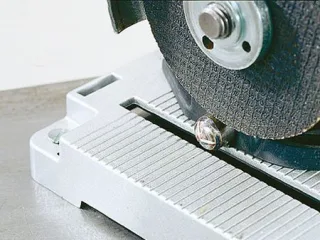

Отрезать пруток нужно как можно ровнее, иначе при его установке на место, он может встать криво.

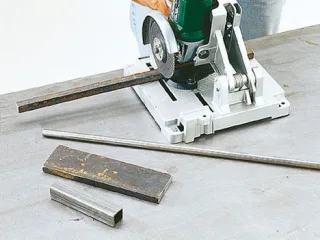

Срез производится отрезным кругом по металлу, установленным на шлифмашинку. При этом прут нужно зажать в тисках, но в этот раз, установив его горизонтально.

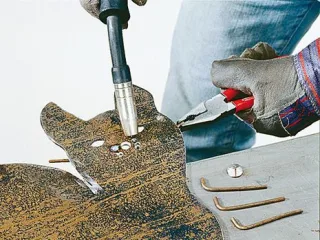

Следующим шагом заготовки носа и усов нужно закрепить на мордочке кошачьей фигурки. Фиксация деталей производится с помощью сварочного полуавтомата, точечной сваркой.
Сначала подготовленные Г-образные заготовки усов вставляются в просверленные ранее отверстия с лицевой стороны фигурки, зацепляя загнутой стороной.
Затем, их располагают веером, как задумано проектом, придерживают плоскогубцами и прихватывают сваркой с изнанки.
Деталь носа вставляется с лицевой стороны фигурки в широкое отверстие, просверленное между усов, а затем – также приваривается с обратной точечной сваркой.
После того как сварочные работы будет завершены, выступающие с изнаночной стороны части приваренных деталей необходимо аккуратно срезать, а затем зачистить шлифмашинкой до гладкости.
Готовую фигурку откладывают временно в сторону, и переходят к изготовлению стрелки, на которой будет закреплен этот флажок.

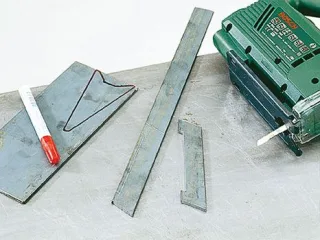

Сначала делается ее наконечник. Для этого берется пластина 60×60 мм и на нее наносится рисунок, в соответствии с размерами, указанными на выше представленном чертеже.
После этого пластину закрепляют струбциной к столу, оставляя ее часть с начерченной деталью на свесе.
Затем вырезают наконечник при помощи лобзика, установив в него пилку по металлу.
Тут же подготавливаются элементы хвостовика – его размеры также указаны в чертеже. Вырезаются два элемента этой детали – из металла толщиной в 3 мм.
Для изготовления основания стрелы, на котором будет закреплен наконечник и оперение, используется квадратный пруток сечением 15×15 мм.
Основа состоит из двух элементов – к одному из них будет приварен наконечник, а ко второму оперение.
Отрезок прутка, к которому будет приварено оперение или хвостовик, имеет длину в 470 мм, а предназначенный для установки наконечника – 290 мм. Пруток нарезается с помощью шлифмашинки, после закрепления его в тисках.
Далее, как можно видеть на чертеже, пруток в области приваривания наконечника сужается до 3-х мм, то есть до толщины пластины, из которой изготовлен наконечник. Эти срезы называются лысками, и предназначены они ля хорошего прилегания двух элементов конструкции друг к другу.
Часть прутка для хвостовика тоже обтачивается в своей задней части.
Срезание выступающих частей также необходимо для создания более высокой обтекаемости изделия, то есть чтобы они не тормозили флюгер при воздействии на него ветра.

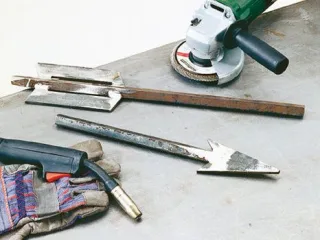

Теперь наконечник и две детали хвостовика, после разметки их месторасположения на подготовленных для них прутках, аккуратно привариваются к ним.
Затем сварочные швы зачищаются до гладкости.
Элементы стрелы готовы, и можно переходить к изготовлению стойки, на которой будет крепиться стрелка и поворотный узел.

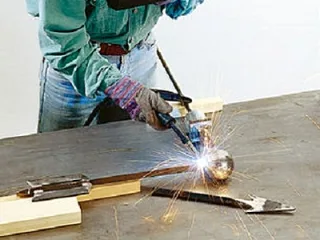

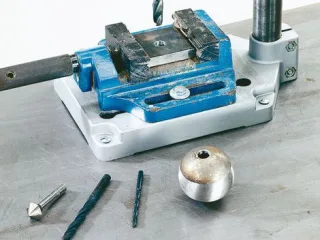

Для начала берется подготовленный полый металлический шар диаметром в 80 мм, на котором будет крепиться, сделанная ранее фигурка. В нем просверливается отверстие диаметром в 13 мм.
Кроме этого, из металлической пластины толщиной в 12 мм вырезается крышка, под которой будет расположен поворотный механизм и в ней тоже просверливается отверстие того же диаметра, что и в шаре.
Далее, вырезанная крышка с просверленным отверстием закрепляется в тисках, на нее устанавливается отрезок трубы высотой в 50 мм и диаметром в 60 мм, и изнутри эти элементы свариваются между собой полуавтоматом.
Далее, берется стальной прут длиной в 600 мм и диаметром в 12 мм, закрепляется в тисках, на его край надевается просверленный насквозь шар и закрепляется с двух сторон сваркой.
Следующим шагом берется отрезок квадратной трубы длинной 120 мм и сечением 25×25 мм и приваривается к крышке с отверстием, закрепленной на отрезке трубы.

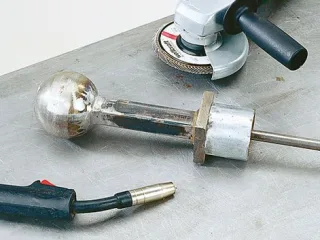

Затем, стержень с приваренным на его конце шаром, вставляется в получившуюся конструкцию, квадратная труба стыкуется с шаром и аккуратно обваривается.
Следующим шагом на шаре производится разметка точек, к которым горизонтально, под прямым углом, будут привариваться две части стрелы – одна с одной стороны шара, вторая – с противоположной.
Для удобства выполнения работ, на размеченных точках можно высверлить углубления диаметром, соответствующим размерам квадратного прутка.
Вставленные в отверстия части стрелы аккуратно закрепляются сваркой.
Когда стрела будет надежно закреплена на шаре, к нему можно приваривать вырезанную фигурку флажка-кота.

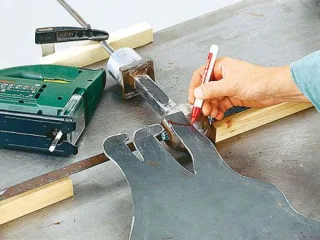

Для выполнения разметки, готовую конструкцию закрепляют на столе с помощью струбцин.
Затем, к шару прикладывают нижнюю часть фигурки, в данном случае, передней лапы кота. На ней чертится маркером полукруг, который затем вырезается лобзиком.

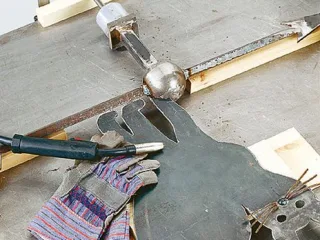

Затем, флажок, вырезанной частью прикладывают к шару и приваривают. Чтобы при проведении сварки, искры от нее не попадали на флажок и не оставили на нем расплавленных пятен, его рекомендовано накрыть металлическим листом.
Фигурка должна быть надежно скреплена с конструкцией, для этого передняя лапа приваривается к шару, а задние точечной сваркой – к задней части стрелы.
Получается, что флажок смещен к задней части стрелы, что и необходимо для корректной работы флюгера.
Противовес в данном случае не требуется, конструкция получается нормально уравновешенной.
После завершения сборки верхней части флюгера, можно переходить к монтажу нижней, в которую входит вертлюг – вращательный механизм.

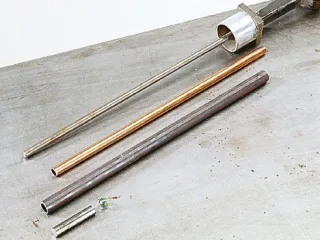

Кроме опорного, объединяющего две части флюгера, прута, для сборки нижней части конструкции потребуется подготовить следующие детали: медную трубку 367 мм длиной, диаметром в 15 мм, стальную трубку с наружным диаметром в 22,5 мм (1/2 дюйма), отрезок стального прутка длиной в 50 мм и диаметром в 15 мм, а также стальной или стеклянный шарик диаметров в 15 мм.
Отверстие стальной трубки в нижней части заваривается, так как она должна быть глухой.
Затем в нее устанавливается отрезок прутка длиной в 50 мм, сверху него укладывается шарик, далее идет медная трубка, внутрь которой вставляется опорный стержень, приваренный в верхней части конструкции.
Шарик, устанавливаемый внутрь трубки, рекомендовано смазать консистентной смазкой – эта мера будет способствовать свободному вращению флюгера под действием ветра.
Когда работа по сборке будет завершена, конструкцию нужно покрыть специальной краской по металлу, предотвращающей появление и распространение коррозии.

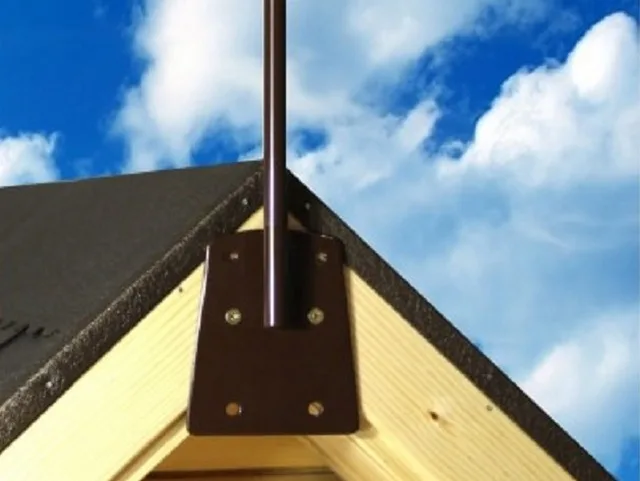

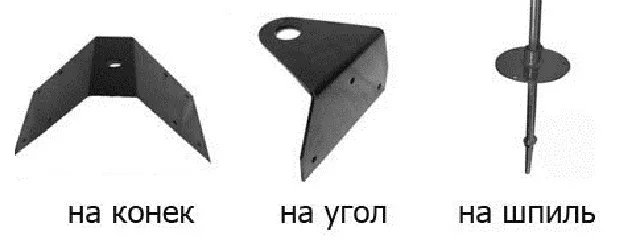

После просыхания краски, флюгер устанавливается в крепление, которое устанавливается на коньке или дымоходной трубе крыши.
На данном фото представлено коньковое крепление, но оно, конечно, может быть и иным.

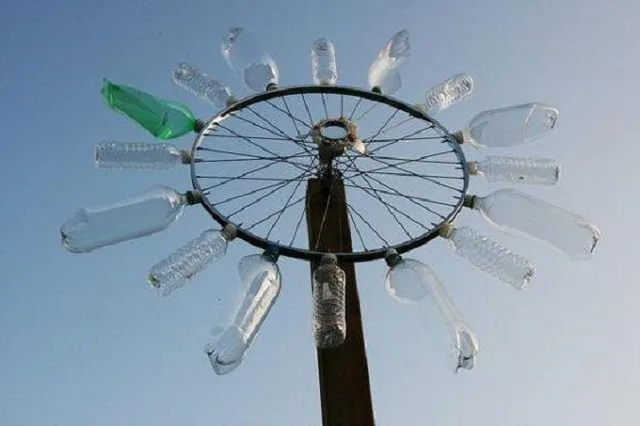

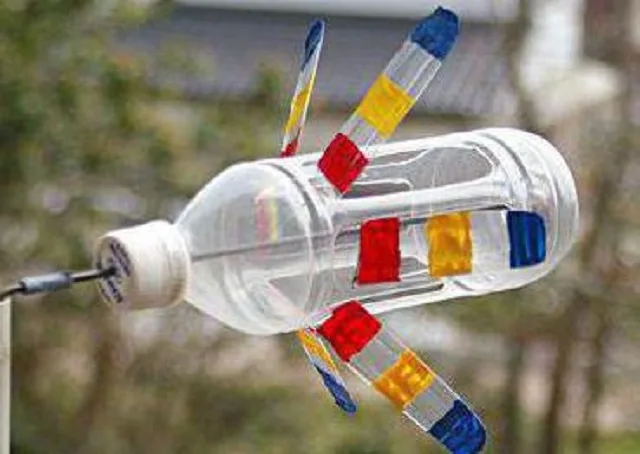

Представленная выше инструкция может быть использована и для изготовления флюгера с другим флажком. Разница непринципиальная, и заключается только в выборе трафарета и размера стального листа, на который будет переноситься рисунок.

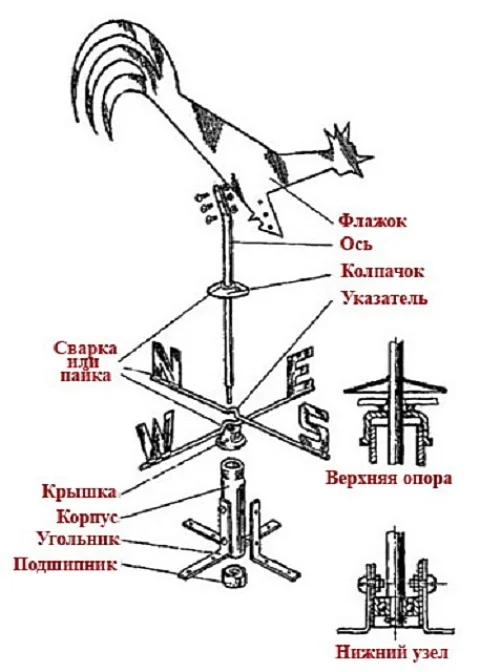

Несколько иная конструкция флюгера, при сборке которой можно обойтись без электросварочных операций

Несколько иная конструкция флюгера, при сборке которой можно обойтись без электросварочных операций

Существуют и другие схемы изготовления флюгера, в которых задействованы элементы-указатели сторон света. Они могут быть использованы в комплексе со стрелкой или без нее. К отличительным особенностям относятся следующие моменты изготовления:

Оптимальное решение для вертлюга флюгера – использование шарикоподшипников, например, в с внешним диаметров в 20 мм, внутренним – 9 мм

Оптимальное решение для вертлюга флюгера – использование шарикоподшипников, например, в с внешним диаметров в 20 мм, внутренним – 9 мм

  • В качестве поворотного механизма вместо шарика может быть применен подшипник, соответствующий диаметру вертикальной внутренней стойки. Для флюгера хорошо подойдет подшипник, имеющий наружный диаметр в 20, а внутренний в 9 мм, однако, необходимо учитывать, что он должен плотно входить в трубку корпуса. Поэтому, для этой цели обычно выбирается так называемая усиленная труба ВГП в ¾ дюйма, имеющая наружный диаметр 26,8, а внутренний 20,4 мм, при толщине стенки в 3,2 мм. Подшипник устанавливается в нижнюю ее часть. Если он входит слишком свободно, то на наружную часть кольца наваривается слой олова, но для этой процедуры потребуется мощный паяльник.
  • Вместо скрепления отдельных частей конструкции с помощью сварки, можно использовать резьбовые соединения, но в этом случае нужно приобретать трубу с уже нарезанной резьбой или иметь специальный инструмент – соответствующую плашку для ее нарезания или клупп.
  • Если предполагается включить в конструкцию указатели сторон света, то без сварки обойтись сложнее, хотя при желании и здесь можно найти решение. Для изготовления этой части конструкции потребуются металлические прутки – они могут быть круглыми или квадратными. Потребуются также металлические буквы N, S, W, E (или в русской традиции – С, В, Ю, З), вырезанные из стального листа толщиной 1,5÷2 мм. Размер букв зависит от высоты строения, так как их должно быть хорошо видно снизу.

Буквы привариваются к пруткам, а прутки к крышке. Они должны быть расположены перпендикулярно друг другу, образуя четыре прямых угла.

  • Если для изготовления флажка флюгера выбирается металлический лист в 1÷1,5 мм, то вырезать его можно с помощью ножниц по металлу.

С учетом особенностей изготовления той или иной конструкции, возможно, для работы потребуются дополнительные инструменты.

Монтаж металлического флюгера на крышу

Чтобы прибор работал должным образом, мало качественно его изготовить – необходимо также правильно установить его на крыше, сориентировав при этом шкалу с буквами, закрепленными на крестовине по сторонам света. Правильно выставить румбы можно, используя обычный компас (он сейчас есть у многих даже в мобильном телефоне), а также, например, по положению Полярной звезды (север, N) или, с некоторой погрешностью – просто по восходу солнца (восток, E).

Положение шкалы с указанием сторон света необходимо правильно выставить, например, по компасу

Положение шкалы с указанием сторон света необходимо правильно выставить, например, по компасу

Флюгер может быть закреплен на крыше в нескольких местах и различными способами:

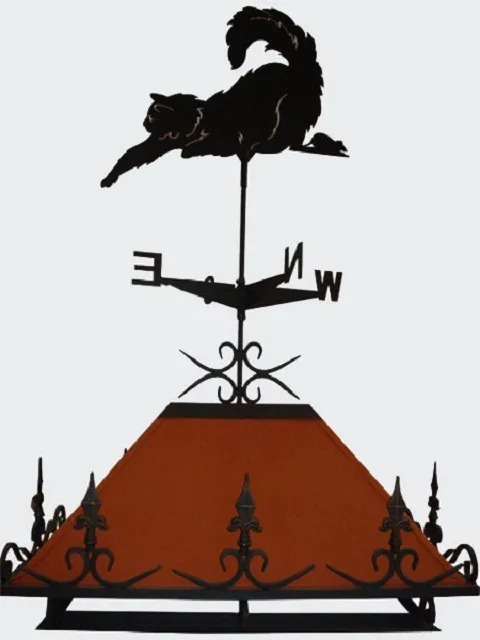

Небольшой флюгер на колпаке, закрывающем дымоходную или вентиляционную трубу

Небольшой флюгер на колпаке, закрывающем дымоходную или вентиляционную трубу

  • На флюгарку (колпак) дымохода с использованием для фиксации нескольких металлических полос, которые прикручиваются или привариваются к основе. Если планируется расположить флюгер именно таким образом, то монтаж проводится до поднятия колпака на крышу к месту установки.
Специальные кронштейны, обличающие задачу установки флюгера в различных областях крыши

Специальные кронштейны, обличающие задачу установки флюгера в различных областях крыши

  • На конек, угол или шпиль крыши строения с помощью специальных креплений-кронштейнов, которые фиксируются с саморезами.
Пластина, к которой приварен вертлюжный механизм флюгера, прикручена к верхнему углу фронтона

Пластина, к которой приварен вертлюжный механизм флюгера, прикручена к верхнему углу фронтона

  • На ветровую доску фронтона.

Здесь нужно отметить, что если к одной из неподвижных частей металлического флюгера закрепить конец стальной проволоки, а второй, протянув до земли, заглубить на полтора метра в грунт, то флюгер станет отличным громоотводом. Впрочем, это все же требует профессионального подхода.

Проверить работу флюгера достаточно просто – он должен проворачиваться даже от воздействия слабого ветра и принимать положение, параллельное его направлению.

Чтобы конструкция функционировала должным образом, ее нужно поддерживать в рабочем состоянии, регулярно смазывая подшипник или установленный внутри металлический (стеклянный) шар одним из традиционных смазочных составов.

Флюгер из пластиковых бутылок

Тем, у кого не имеется возможности сделать самостоятельно или заказать опытному мастеру металлический флюгер, но остается желание украсить дачный домик этим аксессуаром, можно использовать для его изготовления материал, который сегодня найдется в каждом доме – это пустые пластиковые бутылки. Конечно, этот вариант используется скорее, как декоративный элемент, чем функциональный, но в том, что он оживит экстерьер дома — сомнений нет никаких.

Существует много вариантов декоративных флюгеров, изготовленных из пластиковых бутылок. Далее, вкратце, будут рассмотрены некоторые из них.

Первый вариант

Эту модель флюгера можно назвать самой сложной в изготовлении из данной «линейки», так как, кроме бутылок, для такой конструкции потребуется велосипедное колесо и трубка, на которую будет оно установлено. Кроме того, необходимо подготовить опору для закрепления колеса – ею может послужить, например, столб. На крышу устанавливать такой флюгер не рекомендуется, так как при воздействии ветра при вращении он будет издавать определенный шум, который вряд ли понравится обитателям дома в ночное время.

Функциональность такого флюгера, безусловно, сомнительна, но придомовой участок он, определенно, увеселит

Функциональность такого флюгера, безусловно, сомнительна, но придомовой участок он, определенно, увеселит

Этот вариант флюгера называют еще «колесом обозрения» или «мельницей», за внешнее ее сходство с этими конструкциями. Если на дачном участке для этого прибора нашлось подходящее место, то для его изготовления потребуется:

  • Колесо, которое можно взять от старого детского или взрослого велосипеда.
  • Четное количество пластиковых бутылок разного размера и желательно – разного цвета.

Чтобы сделать такой флюгер не придется прикладывать особых усилий.

Сначала с помощью маркера колесо разделяется на равные сектора, по этим разметкам и будут закрепляться бутылки. Для их фиксации нужно проделать следующие манипуляции:

  • По разметкам просверливаются отверстия диаметром в 3 мм.
  • Затем, через эти отверстия с помощью саморезов по металлу, к внешней стороне колеса прикручиваются крышки от бутылок.
  • Далее, подготавливаются главные элементы конструкции, которые будут выполнять роль лопастей – пластиковые бутылки. Для работы над ними потребуется острый канцелярский нож. Им с больших бутылок срезается один край так, как показано на фото. Полулитровые бутылки остаются целыми.
  • Следующим шагом к закрепленным на колесе крышкам поочередно прикручиваются бутылки, причем так чтобы срезы на бутылках большего размера были повернуты в одну сторону.

Колесо закрепляется таким образом, чтобы была возможность его движения – это может быть согнутая буквой «Г» и сплющенная трубка, с внешней резьбой на свободном конце. Трубку закрепляют на верхней части столба с помощью саморезов через отверстия, просверленные в сплющенной ее части. После этого на край трубы с резьбой надевается колесо и фиксируется с таким расчетом, чтобы оно могло крутиться.

Такой флюгер должен быть установлен на открытом пространстве, чтобы ветер мог, попадая в его лопасти, задавать движение.

Второй вариант

Подобную модель флюгера называют «вертушкой», так как она крутится вокруг оси, на которую она установлена горизонтально.

Для изготовления такого флюгера вертушки, на радость детям, потребуется всего одна пластиковая бутылка, металлический пруток и полчаса времени

Для изготовления такого флюгера вертушки, на радость детям, потребуется всего одна пластиковая бутылка, металлический пруток и полчаса времени

Для изготовления этого изделия потребуется одна литровая или полуторалитровая бутылка и металлический стержень, который будет выполнять функцию оси. В качестве оси хорошо подойдет спица от велосипедного колеса, так как она имеет на своем конце резьбу, а при необходимости закрепить конструкцию в определенном месте, ее можно легко согнуть.

Работы по изготовлению этого флюгера займут совсем немного времени, и проводятся они в следующем порядке:

  • Выбранную бутылку размечают на несколько секторов (в данном случае на шесть) с помощью маркера. Существуют бутылки, которые уже имеют рельефный рисунок, который позволит обойтись и вообще без разметки.
  • Далее, на размеченных местах определяются своеобразные полосы, скругленные с нижней стороны емкости. Полосы должны быть расположены в средней части бутылки, как показано на иллюстрации.
  • Следующим шагом намеченные полосы нужно вырезать по всему их периметру, кроме верхней части, а затем отогнуть от бутылки под прямым углом. Когда вертушка будет крутиться от ветра, лопасти примут оптимальное положение.
  • После этого в крышке и в середине дна бутылки просверливаются или прокалываются нагретым шилом отверстия для оси. Они должны быть несколько больше диаметра стержня – только тогда бутылка будет свободно крутиться на нем при воздействии ветра.
  • Подготовленный стержень жестко закрепляется в выбранном месте на деревянную основу с помощью, например, металлических хомутов. Ось должна принять горизонтальное положение.
  • Затем, на стержень надевается бутылка с вырезанными лопастями и в донной части на резьбу стержня закручивается гайка, которая будет удерживать получившийся флюгер на оси при его вращении от ветра.

И саму бутылку, и отогнутые лопасти при желании можно украсить изоляционной цветной лентой или краской, чтобы сделать флюгер более живописным, особенно при вращении.

Третий вариант

Этот вариант декоративного флюгера напоминает детскую юлу или подвесной фонарь, поэтому название ему может дать сам мастер.

Для изготовления этой модели потребуется двухлитровая или полуторалитровая бутылка и стержень с резьбой на концах. Если предыдущая вертушка была установлена на оси горизонтально, то «юлу» закрепляют в вертикальном положении.

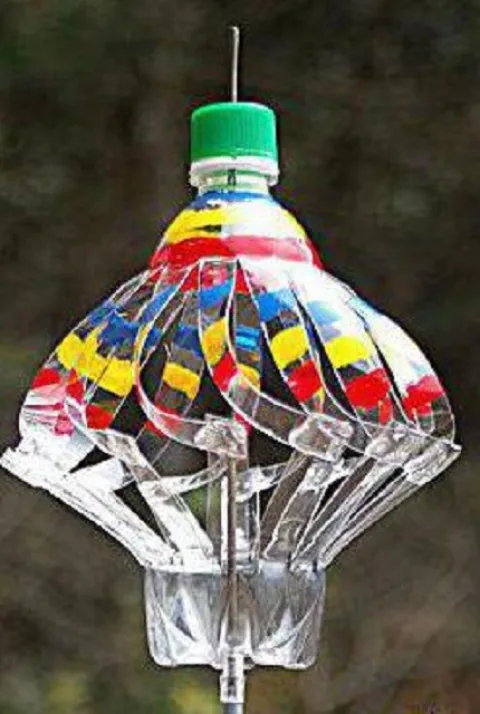

А этот флюгер вполне можно назвать «юлой» за очень сильное сходство с популярной некогда детской игрушкой

А этот флюгер вполне можно назвать «юлой» за очень сильное сходство с популярной некогда детской игрушкой

Работы по изготовлению этой незамысловатой модели просты и проводятся в следующем порядке:

  • Пластиковую бутылку необходимо разметить, отложив от верхней и нижней ее части по 50÷100 мм, в зависимости от формы бутылки, определив линии, между которыми будут производиться вертикальные разрезы.
  • Затем, от верхней до нижней линии средняя часть бутылки разрезается на полоски шириной примерно в 10 мм.
  • Следующим шагом нижняя сторона полосок сгибается под углом в одну сторону наружу, а верхняя в другую сторону, также под углом. Дополнительно в средней части полос можно также сделать один-два загиба в разные стороны.
  • Далее, в центре донной части, а также в крышке бутылки нужно проделать отверстия с помощью нагретого стержня или шила.
  • Затем в проделанные отверстия вставляется стержень, который должен быть меньше высоты целой, неразрезанной бутылки, примерно на ⅓ часть. В донной части, а также сверху крышки, на резьбу стержня снаружи закручиваются гайки. При этом конструкция как бы «сплющивается», приобретая характерную форму новогоднего «фонарика» или детской юлы.
  • Теперь, остается только выбрать место и закрепить готовый «ветряк». Для этого выступающую часть стержня можно согнуть в петлю, за которую и будет закреплен флюгер. Впрочем, могут быть и другие варианты – любой хозяин наверняка сможет сообразить, как ему удобнее установить или подвесить эту «игрушку».

Проделывая отверстия и выбирая стержень, необходимо учитывать, что бутылка должна свободно, безо всяких помех и торможения, крутиться на оси.

Четвертый вариант

Эта модель, в отличие от предыдущего флюгера, состоит из двух горизонтально расположенных ярусов, по которым вырезаны полукруглые лопасти. Флюгер также изготавливается из пластиковой бутылки, которая закрепляется на оси по точно такому же принципу, что и ранее рассмотренная модель.

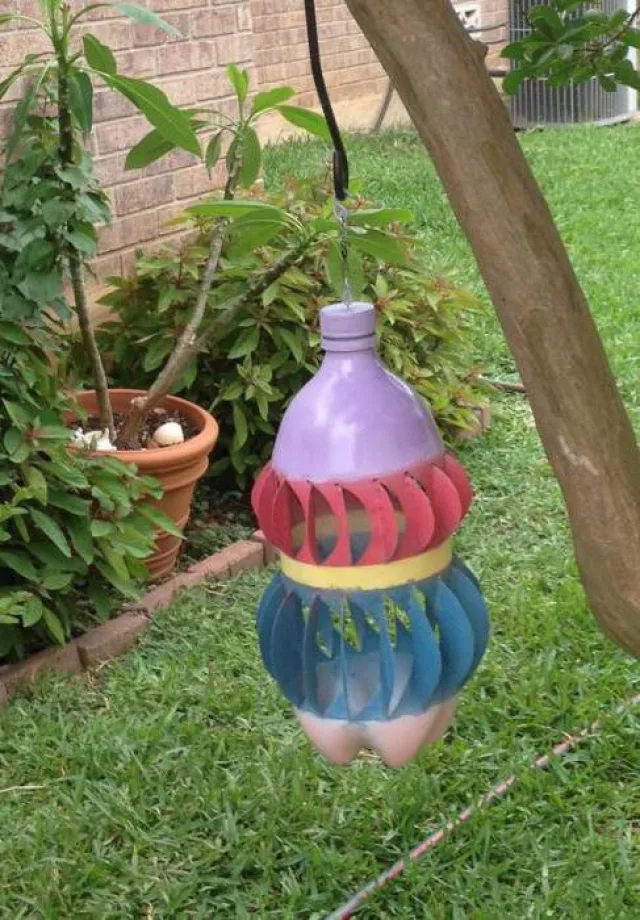

Еще один красочный вариант по типу юлы, но раскрой бутылки здесь – несколько сложнее

Еще один красочный вариант по типу юлы, но раскрой бутылки здесь – несколько сложнее

Однако, разметку и разрезание стенок бутылки для этой модели проводить все же будет сложнее. Сначала на стенках по вертикали нужно определить две широких полосы, разделенных одной узкой. Следующим шагом на каждой из полос с помощью маркера рисуются полукруглые лопасти, напоминающие чем-то крупную рыбью чешую. Затем острым ножом по рисунку делаются надрезы, с сохранением целостности в верхней и нижней части будущих лопастей – их ширина должна быть равна 10 мм. После того как лопасти будут вырезаны, их загибают под углом в 90 градусов к основной поверхности бутылки.

Далее, если есть такое желание, флюгер можно покрасить в разные цвета, подобрав их оптимальное сочетание между собой. После просыхания краски, флюгер собирается и закрепляется так же, как и «юла». Кроме того, эта модель может быть и просто подвешена только за шнурок, который продевается через отверстие в крышке. А чтобы подвешенный флюгер не сильно болтался на ветру, его можно пригрузить, положив внутрь бутылки камешек.

*  *  *  *  *  *  *  *

В заключение можно добавить, что если планируется украсить крышу дома полноценным металлическим флюгером, но нужных инструментов нет, и опыт в данном виде работ невелик, то лучше всего заказать такое изделие мастеру, который профессионально занимается сварочно-слесарными работами и имеет для этого в наличие целый арсенал приспособлений. Такого специалиста вполне можно найти в любой авторемонтной мастерской. Ну а эскиз флюгера может стать уже личным вкладом хозяина в его изготовление.

И, наконец, чтобы дополнить картину – познавательный видеосюжет, в котором показан процесс изготовления еще одной интересной модели металлического флюгера:

Видео: Работа мастера по изготовлению металлического флюгера для крыши

Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и лайфхаков по ремонту, дизайну и строительству из наших социальных сетей


Уже 400 000 участников с нами, присоединяйтесь и вы!
