Облицовка кровли профнастилом относится к одному из популярных сегодня способам отделки. Это покрытие отличается надежностью, долговечностью и привлекательным внешним видом. Зачастую владельцы строений с печным отоплением сталкиваются с необходимостью отделки стыков между дымоходом и кровельным материалом. От качества выполнения этих работ во многом зависит эксплуатационный ресурс строения. Каким образом проводится герметизация печной трубы на крыше из профнастила, поможет разобраться данный обзор.

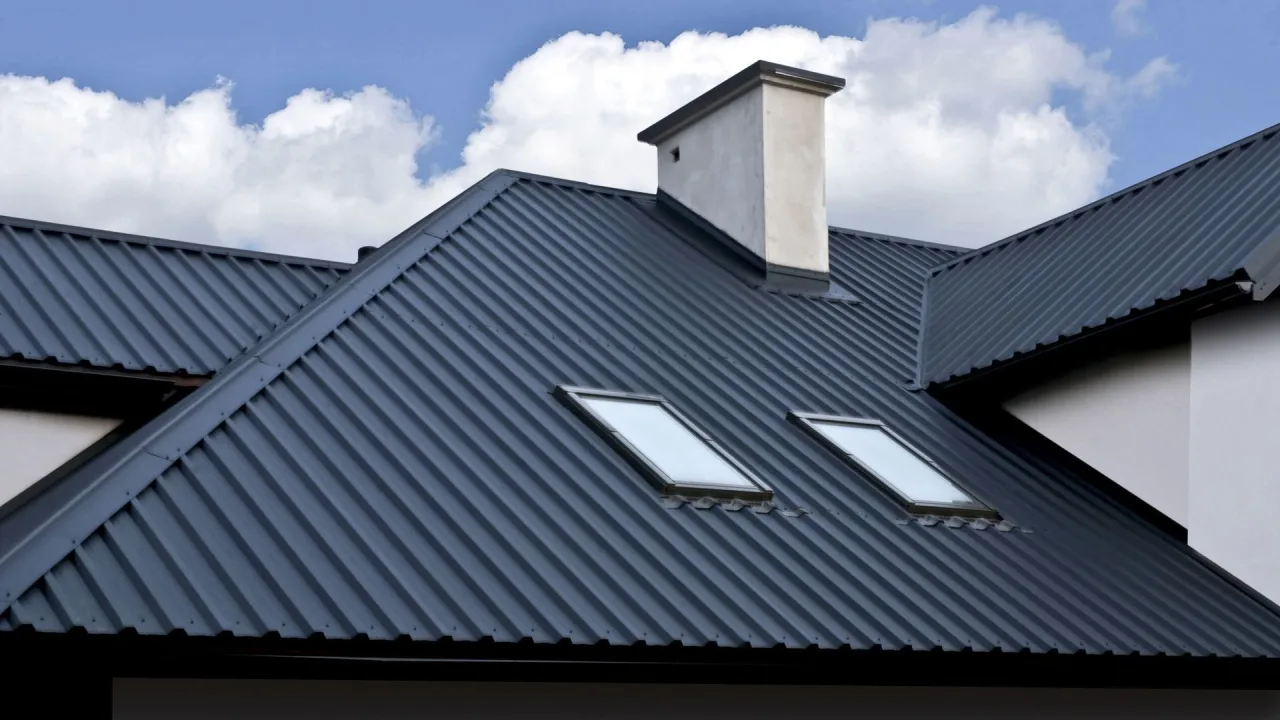

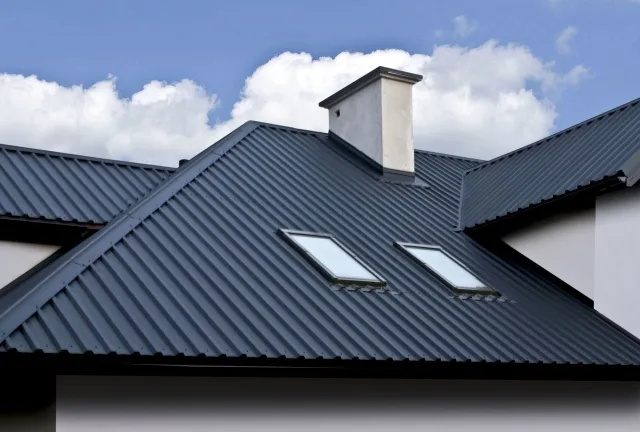

Герметизация печной трубы на крыше из профнастила
Герметизация печной трубы на крыше из профнастила

Почему важно грамотно выполнить герметизацию стыка

Вывод дымохода печки нарушает монолитность кровельной облицовочной конструкции, поэтому и возникает риск проникновения влаги. В связи с этим приходится прикладывать немало усилий для устранения зазоров.

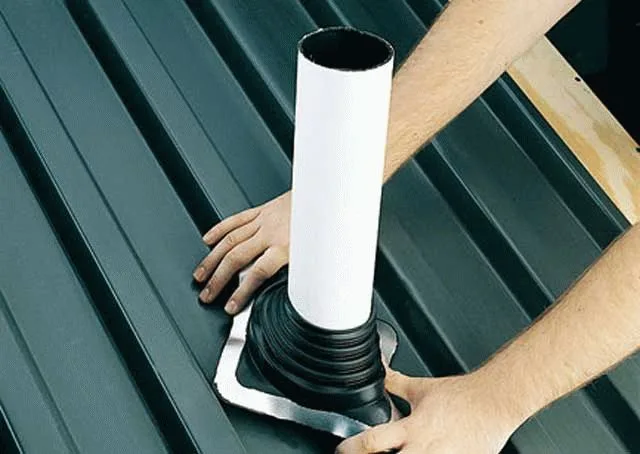

Важно грамотно выполнить герметизацию стыка
Важно грамотно выполнить герметизацию стыка

Работы по созданию герметичного примыкания трубы к облицовке выполняются:

  • в ходе отделки крыши, в которой установлен дымоход;
  • при строительстве печной конструкции;
  • во время ремонта кровли или дымохода.

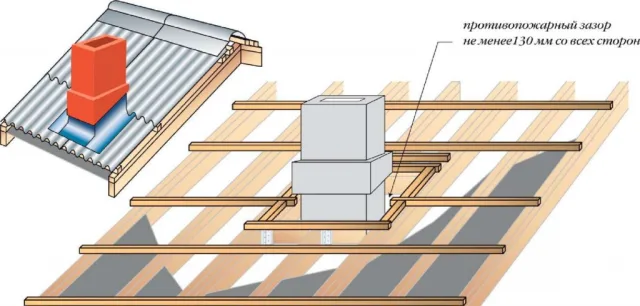

Герметизация трубы на крыше из профнастила
Герметизация трубы на крыше из профнастила

Протечки через щели между трубой и профнастилом, уложенным на крыше, способны вызвать серьезные проблемы. Если не отделать места примыканий, велика вероятность:

  • попадания внутрь воды, что влияет и на микроклимат в строении, и на общее состояние конструкции, и на вид внутренней отделки;
  • гниения стропильной системы, выполненной из древесины;
  • возникновения коррозии кровельного покрытия (на торцах оно плохо защищено от воздействия воды, а нижняя часть более подвержена появлению ржавчины, чем внешняя);
  • намокания теплоизоляции, что существенно меняет ее характеристики.
Расчёт теплопотерь через кровлю
Расчёт теплопотерь через кровлю

Цены на профнастил для крыши

профнастил для крыши

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов.

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

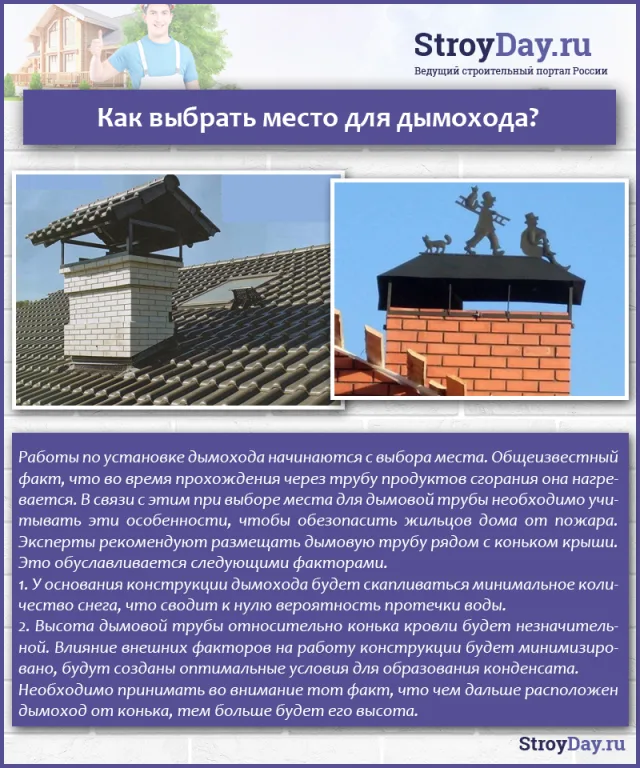

Как выбрать место для дымохода
Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

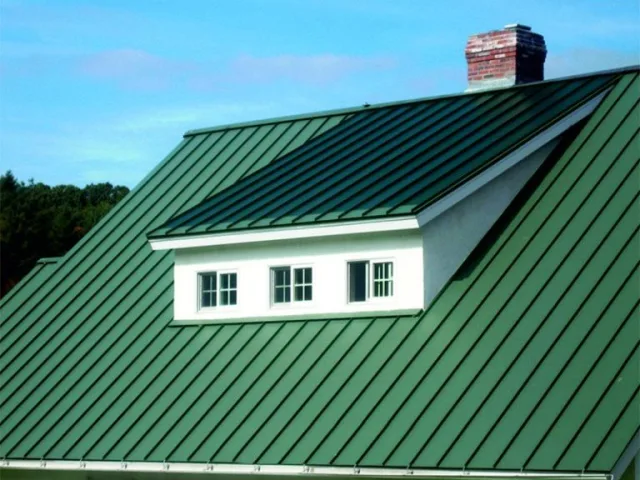

Обращайте внимание на расположение трубы
Обращайте внимание на расположение трубы

Важно! Чем ниже на скатной крыше размещается печная труба, тем сложнее выполнить герметизацию мест ее примыканий к покрытию кровли.

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

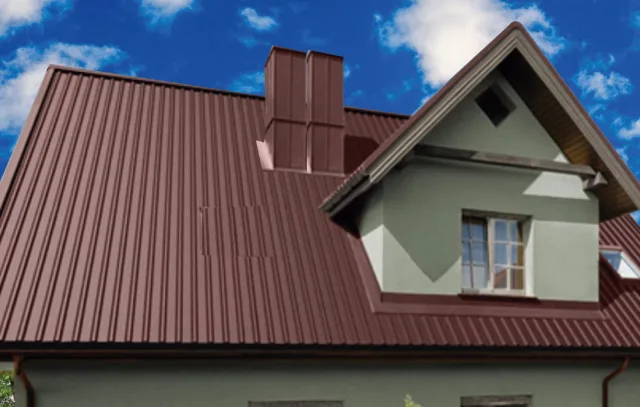

Трубы прямоугольного сечения
Трубы прямоугольного сечения

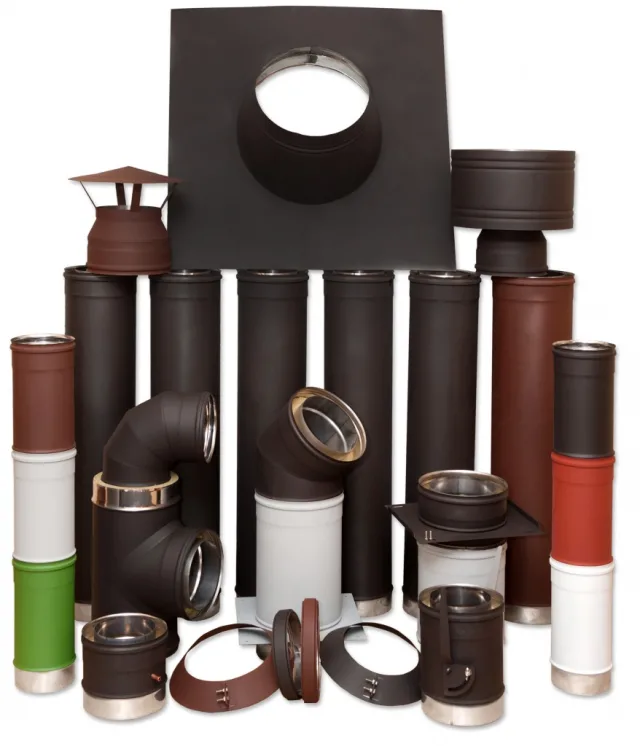

Тип дымохода. Печь может быть укомплектована различными видами труб:

  • кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
  • металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
  • сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
  • модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.
Трубы могут быть разных типов
Трубы могут быть разных типов

При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Большие пустоты между кровельной конструкцией и дымоходом рекомендуется заполнять негорючей теплоизоляцией. Лучше всего для этих целей подходит минеральная вата.

Какими должны быть материалы, используемые для герметизации примыканий:

  • обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
  • поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
  • быть инертными к действию солнечных лучей;
  • обладать совместимостью с кровельными материалами;
  • иметь длительный эксплуатационный ресурс.

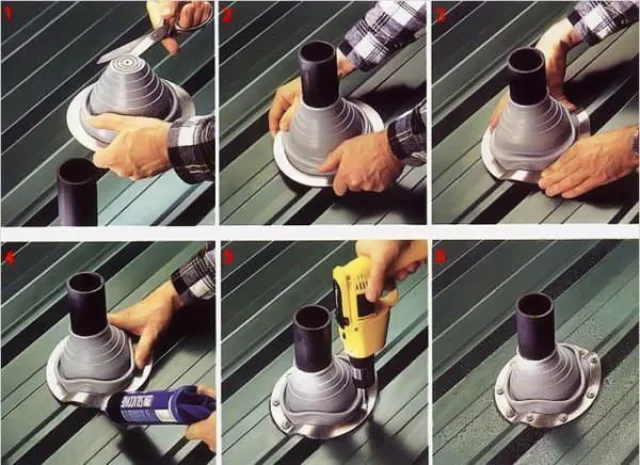

Качественная герметизации – надежная защита от протечек
Качественная герметизации – надежная защита от протечек

Методы герметизации трубы на крыше

Сегодня предлагается несколько вариантов отделки стыков печной трубы и кровельного покрытия.

Кровельные проходки Master Flash

С помощью таких приспособлений можно быстро и качественно отделать дымоходы круглого сечения. Они гораздо проще устанавливаются по сравнению с металлическими колпаками. Проходки производятся из силикона и термостойкой резины. Они позволяют создать герметичные конструкции при наклоне плоскости до 20 градусов. Материал выдерживает воздействие температур в диапазоне 135…240 градусов. Дымоход может иметь диаметр до 66 см.

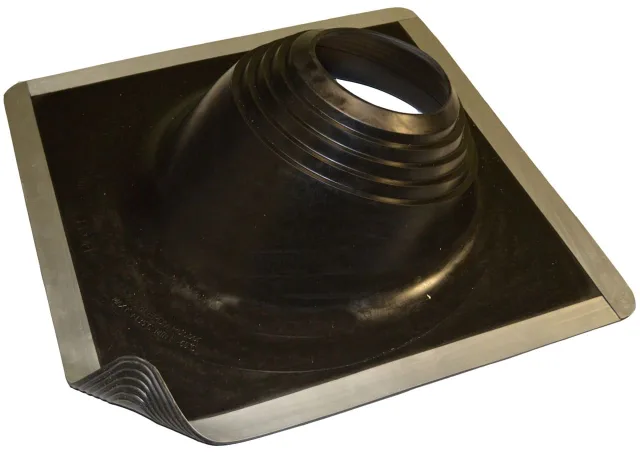

Кровельные проходки Master Flash
Кровельные проходки Master Flash

Важно! Следует внимательно выбирать диаметр проходки, иначе она может порваться (если размер дымохода превышает параметр защитного элемента) или не плотно фиксироваться на трубе. В последнем случае придется использовать обжимные хомуты, а также герметик.

Чем хороши эти изделия:

  • возможностью применения на кровле, отделанной разными покрытиями;
  • быстрой и простой установкой;
  • стойкостью к воздействию влаги, температурных перепадов и солнечного света;
  • бюджетной стоимостью.

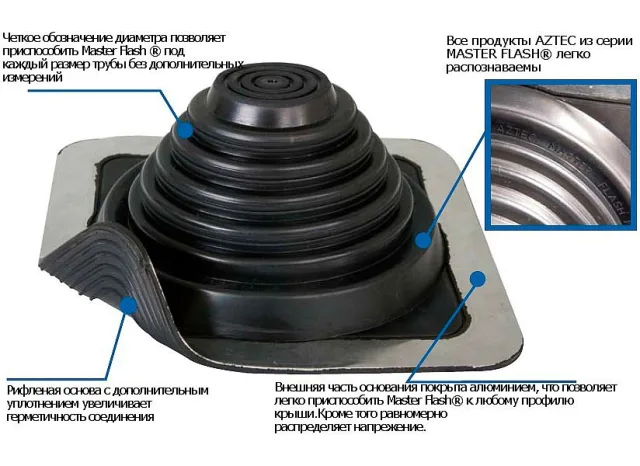

Характеристики кровельного прохода
Характеристики кровельного прохода

Технология монтажа эластичной проходки.

  1. У приобретенного в соответствии с диаметром печной трубы изделия отрезается узкая его часть на уровне, позволяющем приспособлению герметично прилегать к дымоходу.
  2. Проходка с демонтированным дефлектором натягивается на трубу до стыка с кровлей.
  3. Удаляется защита самоклеящегося основания, которое и прижимается к профнастилу (он должен быть чистым и сухим).
  4. Проходка фиксируется посредством саморезов (кровельных). Все зазоры заполняются герметиком.
  5. Дополнительную защиту от протеканий и ультрафиолета, а также эстетичность конструкции придаст декоративный фартук, чаще всего изготавливаемый под цвет кровельного покрытия.

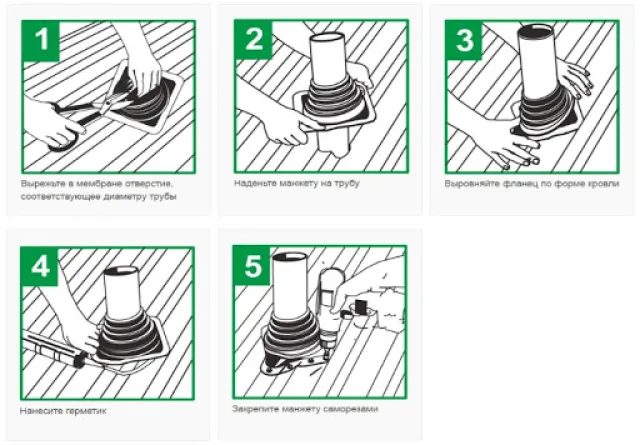

Этапы установки
Этапы установки

В качестве аналога проходок Master Flash можно использовать алюминиевые или стальные приспособления в виде конуса, имеющие силиконовую соединительную часть.

При проведении герметизации не обойтись без герметика. Состав должен быть стойким к воздействию климатических факторов и высоких температур.

Цены на проходки Master Flash

проходки Master Flash

Лучшие виды герметиков для устранения протечек между трубой и профнастилом

Сегодня для герметизации стыков различных элементов печных конструкций выпускается множество составов, произведенных на разной базе. Для этих целей применяются полиуретановые, битумные, силиконовые, или акриловые материалы.

ТОП-5 лучших герметиков

Фото Название Рейтинг Цена
#1 Соудал ⭐ 99 / 100 Узнать цену
#2 Kraftflex FR150 ⭐ 98 / 100 1 - голос Узнать цену
#3 Penosil 1500 ⭐ 97 / 100 Узнать цену
#4 Makroflex TA145 ⭐ 96 / 100 Узнать цену
#5 Момент Гермент ⭐ 95 / 100 Узнать цену

Какой герметик вы выберете или посоветуете?

Принять участие в опросе

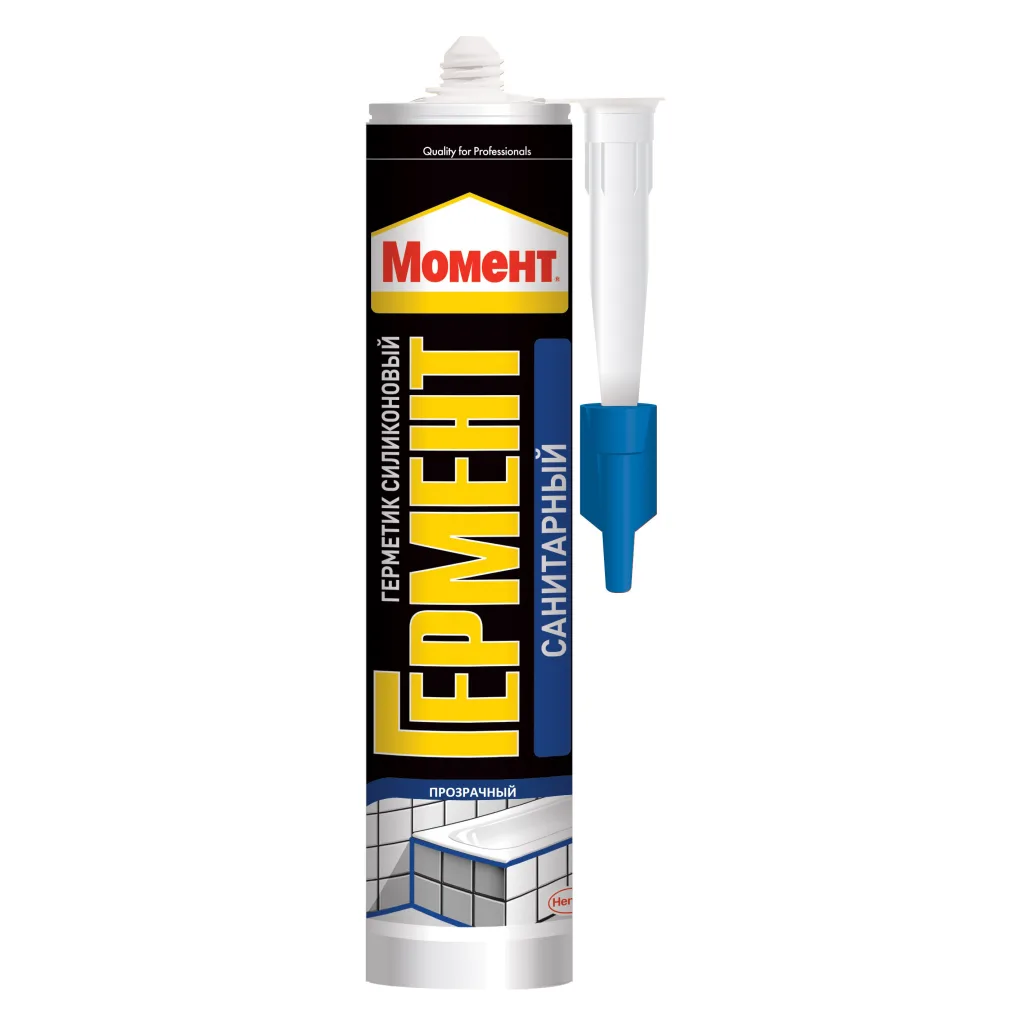

№5. Момент Гермент

Силиконовый состав кирпичного цвета обеспечивает надежную герметизацию стыков различных материалов. Он сохраняет стабильность характеристик при температурах до 260 градусов, не боится воздействия ультрафиолета и агрессивных сред. Застывает слой герметика в 1,5 мм за 24 часа.

Момент Гермент
Момент Гермент

Плюсы

  • отличная адгезия с разными материалами;
  • легкое нанесение;
  • хорошее качество герметизации.

Минусы

  • длительная кристаллизация;
  • высокая цена.

Цены на Момент Гермент

Момент Гермент

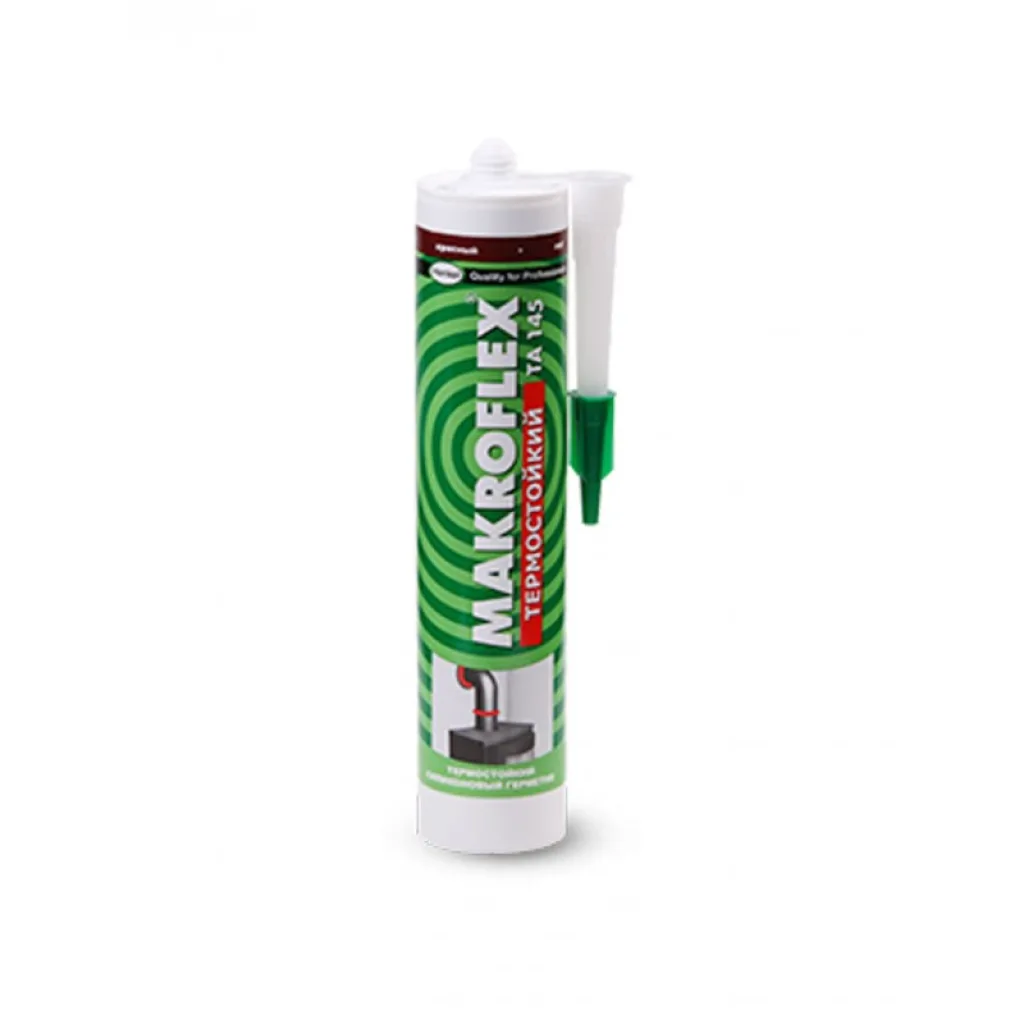

№4. Makroflex TA145

Герметик характеризуется высокой эластичностью, неподверженностью воздействию климата и хорошей адгезией к различным материалам (кроме склонных к коррозии (свинец, медь)). Состав наносится при 5…40 градусах слоем от 2 мм и застывает в течение 48 часов. Makroflex TA145 обладает стойкостью к воздействию температур до 260 градусов.

Makroflex TA145
Makroflex TA145

Плюсы

  • высокое качество герметизации;
  • возможность обработки значительных по размеру зазоров;
  • хорошая стойкость к внешним воздействиям.

Минусы

  • длительный набор прочности;
  • токсичность (но при работах на улице это не так важно).

Цены на Makroflex TA145

Makroflex TA145

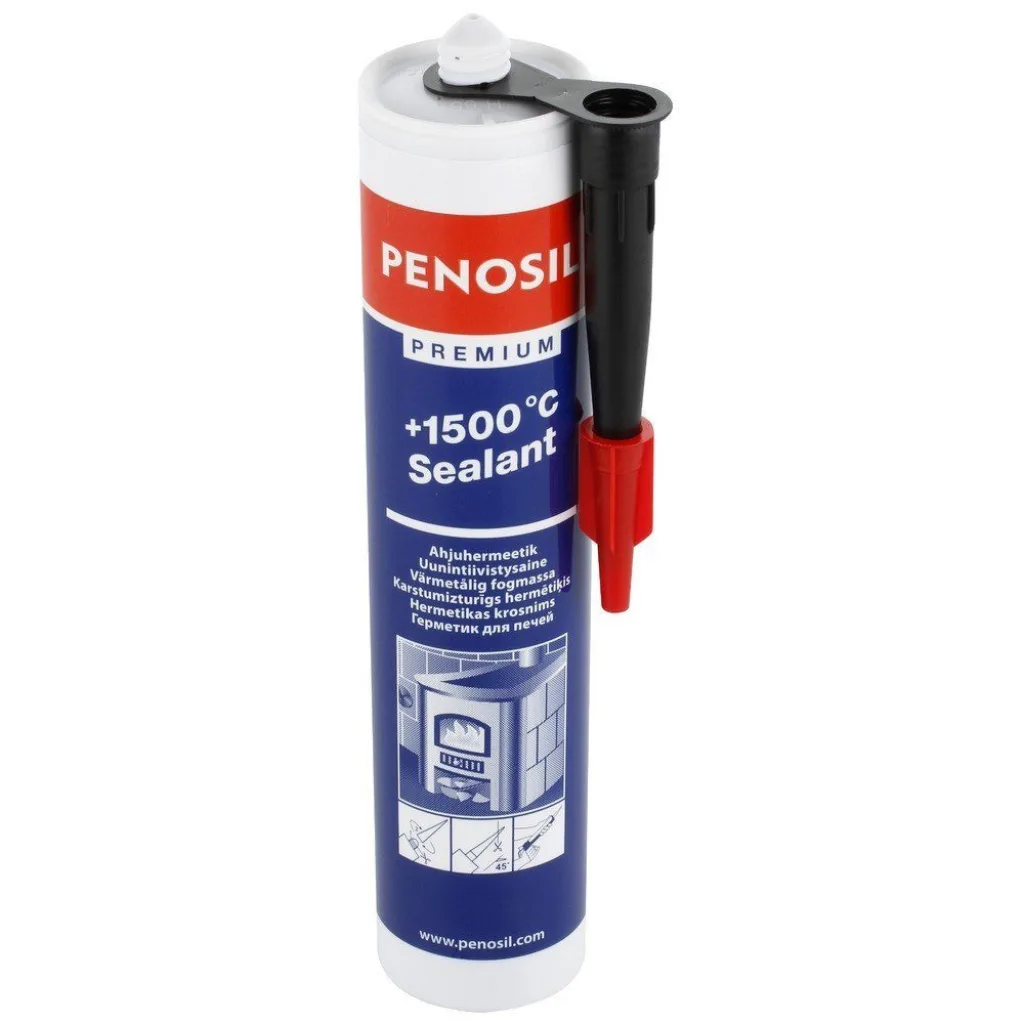

№3. Penosil 1500

Герметик Penosil предназначен для использования внутри и снаружи строений. Он отлично контактирует с металлом, камнем, кирпичом и бетоном. Состав обладает стойкостью до 1500 градусов, используется при температурах 5…40 градусов, застывает в течение суток. Герметик имеет темно-серый оттенок и выпускается в тубах объемом 310 мл.

Penosil 1500
Penosil 1500

Плюсы

  • универсальность использования;
  • бюджетная цена;
  • легкость использования.

Минусы

В качестве недостатка можно отметить длительное время кристаллизации.

Цены на Penosil 1500

Penosil 1500

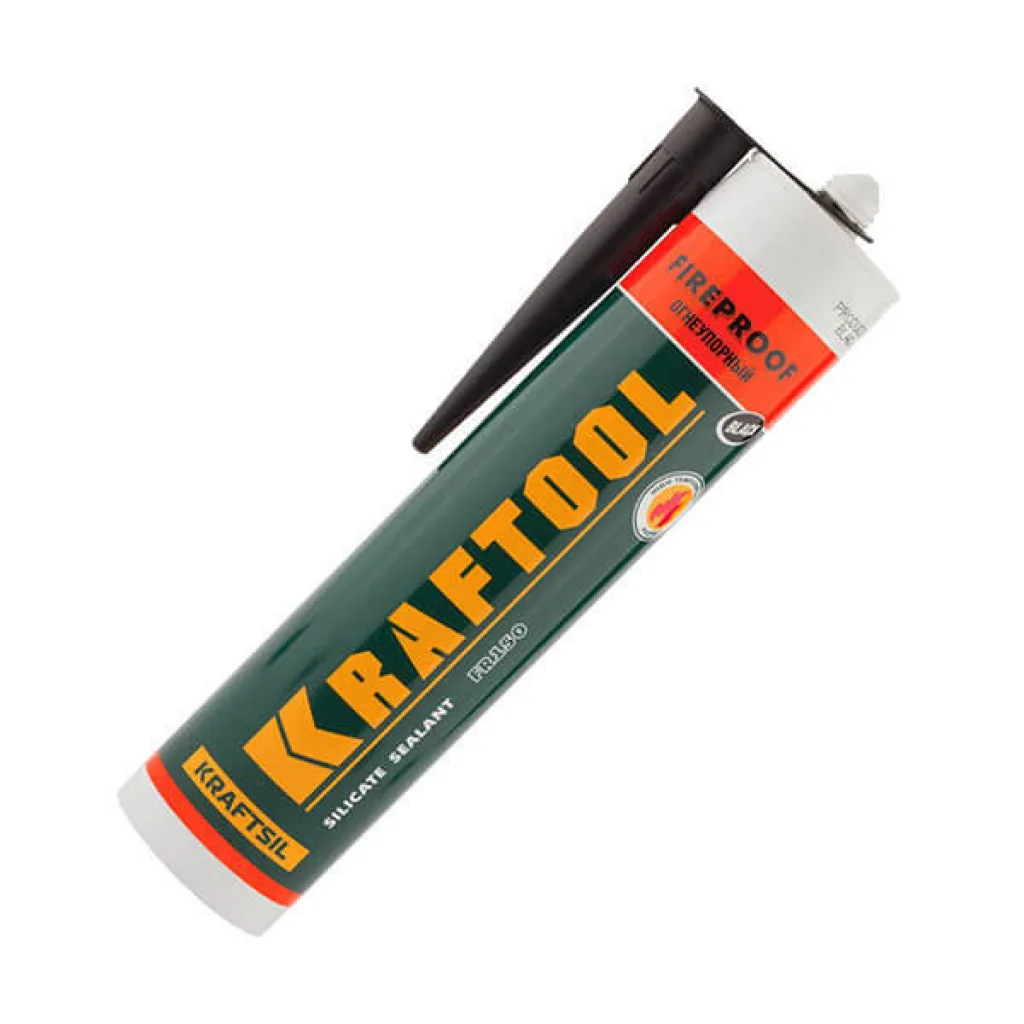

№2. Kraftflex FR150

Герметик может использоваться внутри помещений и на улице. С его помощью можно отделывать конструкции, подвергающиеся воздействию открытого огня. Состав может эксплуатироваться при температурах -50…+1500 градусов. Пленка образуется уже через четверть часа, но для полного затвердевания нужны сутки.

Kraftflex FR150
Kraftflex FR150

Плюсы

  • высокая теплостойкость;
  • универсальность применения.

Минусы

К недостаткам можно отнести только достаточно высокую стоимость.

Цены на Kraftflex FR150

Kraftflex FR150

№1. Соудал

Состав черного цвета производится на основе силиката натрия и предназначен для герметизации конструкций и приборов, которые могут нагреться до 1500 градусов. Выпускается средство в тубе объемом 300 мл. При помощи этого материала можно заделать зазоры глубиной до 5 мм.

Соудал
Соудал

Плюсы

  • безопасность для окружающей среды;
  • отличная адгезия к металлу, камню, керамике, бетону и другим материалам;
  • прочность шва;
  • быстрое застывание;
  • стойкость к климатическим и химическим воздействиям;
  • демократичная цена.

Минусы

Недостатков у материала нет.

Цены на герметик Соудал

герметик Соудал

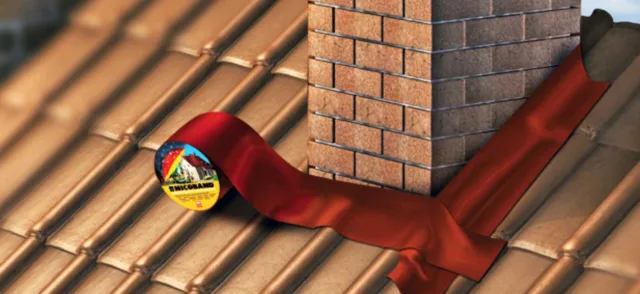

Помимо герметиков, для заделки стыков может использоваться изоляционная самоклеящаяся лента. Такие материалы выпускаются из бутилкаучука и имеют алюминиевое покрытие. Ленты обладают прекрасной адгезией к различным видам облицовочных покрытий и выдерживают все виды климатических воздействий. Для отделки зазоров небольшого размера этот вариант представляется одним из лучших. Для фиксации гидроизоляции или защиты мест примыканий листов кровельного материала могут применяться ленты, имеющие клеящую поверхность с обеих сторон.

Изоляционная самоклеящаяся лента
Изоляционная самоклеящаяся лента

Стальной фартук

Для отделки дымохода используются фартуки, выполненные из оцинкованной стали. Их впоследствии можно окрасить в необходимый оттенок. Конфигурация этого элемента может быть различной. В продаже есть готовые фартуки разных размеров.

Как устанавливается фартук?

  1. Края гидроизоляционной мембраны и теплоизоляции, которые были повреждены при выводе трубы на крышу, нужно строительным скотчем зафиксировать на дымоходе.
  2. Для установки пристенного профиля труба штробится по всему периметру (перед этим следует нанести разметку). В углубление заводится верхняя часть планки и фиксируется стойким к высоким температурам герметиком.
  3. Первый слой фартука помещается под профилированное покрытие и фиксируется кровельными саморезами.
  4. Второй слой защитного приспособления монтируется на профлисте с нахлестом 10…15 см.

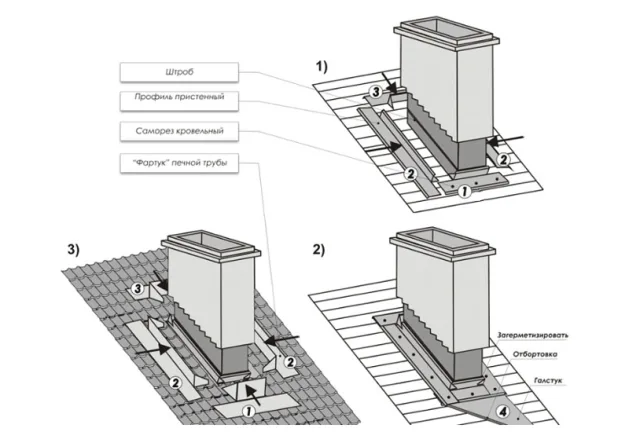

Схема установки стального фартука
Схема установки стального фартука

Все места примыканий обрабатываются герметиком.

Защитный фартук следует фиксировать при помощи специальных саморезов, имеющих резиновое уплотнение. Если такие метизы отсутствуют, можно использовать самодельные резиновые прокладки, которые укладываются под шляпки крепежа.

Металлический фартук, изготовленный собственноручно

Для тех, кто имеет навыки работы с инструментами и металлом, лучшим вариантом фартука может стать собственноручно изготовленная конструкция.

Таблица. Инструменты, необходимые для изготовления и монтажа фартука.

ИнструментИллюстрация
1Шуруповерт
2Ножницы по металлу
3Клещи для формирования конверта (цапля)
4Щипцы (45 градусов)
5Ручной бендер (листогиб)
6Киянка

Кроме этого, следует подготовить листы металла (гладкого) подходящего размера и кровельные саморезы.

Важно! Чтобы разрезать металлический лист, не стоит использовать болгарку. Иначе края не слишком стойкого к высокотемпературным воздействиям профнастила будут деформированы. Лучше всего для этих целей использовать ножницы по металлу.

Стоит задача изготовить фартук из листового металла для этого дымохода.

Фартук будем делать для этого дымохода
Фартук будем делать для этого дымохода

Шаг 1. Снимаются размеры. К этому пункту нужно отнестись с большой ответственностью, так как от него зависит функциональность конструкции. Высота фартука должна быть не менее 15…20 см.

Шаг 2. Готовятся четыре составных элемента фартука. Чтобы загнуть лист, необходим бендер. Это ручное приспособление заменяет гибочный станок.

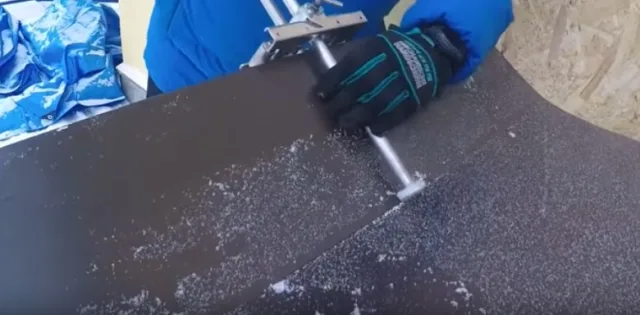

Чтобы загнуть лист, необходим бендер
Чтобы загнуть лист, необходим бендер

Обрезка металла производится ножницами.

Обрезка металла
Обрезка металла

Понадобятся четыре заготовки:

  • задняя часть;
Задняя часть
Задняя часть

Края ее необходимо немного загнуть, чтобы снег не попадал между фартуком и кровельным покрытием.

  • две боковины с ребрами жесткости;
Боковины с ребрами жесткости
Боковины с ребрами жесткости

Боковые части также должны иметь загибы.

Загиб на боковой части
Загиб на боковой части
  • передняя часть.
Передняя часть
Передняя часть

Она имеет более открытый угол.

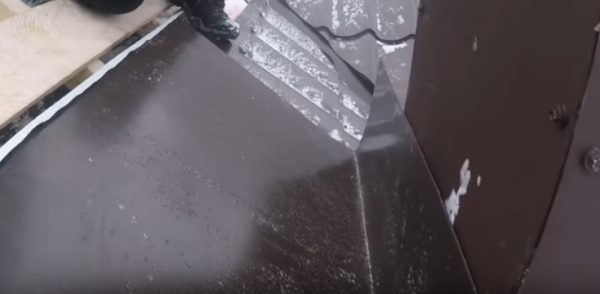

Шаг 3. Первым монтируется задний элемент.

Монтаж заднего элемента
Монтаж заднего элемента

Деталь плотно прижимается к дымоходу и фиксируется.

Шаг 4. Боковины загибаются конвертом. Это обеспечивает отсутствие разрезов на фартуке. Все складки конверта плотно подбиваются киянкой.

Боковины загибаются конвертом
Боковины загибаются конвертом

После формирования конверта на боковинах вырезается полукруг (с той стороны, которая будет соприкасаться с задним добором).

Вырезается полукруг
Вырезается полукруг

Плавно сглаженный переход также позволит избежать разрезов. После проведения обработки боковины выглядят следующим образом.

Боковины после обработки
Боковины после обработки

Шаг 5. Боковины плотно прижимаются к трубе и прикручиваются к крыше. Саморезы следует фиксировать на выступе профнастила.

Шаг 6. Выступающая часть задней детали обрезается по размеру боковины с учетом небольшого запаса. Он необходим для последующего загиба заднего элемента на боковой.

Выступающая часть задней детали должна обрезаться с запасом
Выступающая часть задней детали должна обрезаться с запасом

Шаг 7. Задняя стенка загибается на выступ боковины. Это обеспечивает герметичность соединения двух деталей. Шов тщательно простукивается.

Шов простукивается
Шов простукивается

Такая же процедура проводится со второй боковиной.

Шаг 8. Лицевой элемент устанавливается на место и фиксируется саморезами к дымоходу и профнастилу. Эта деталь фартука также имеет боковые грани, согнутые конвертом. Их тоже обрезают полукругом.

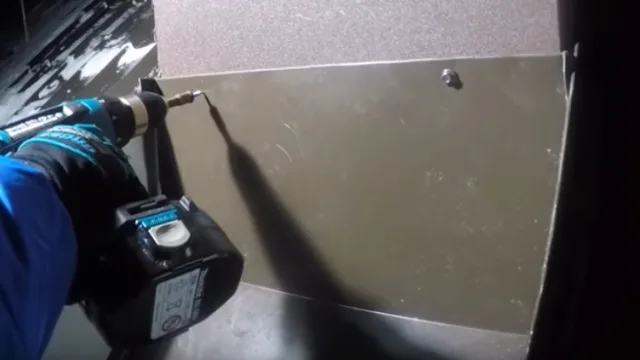

Фиксация лицевого элемента
Фиксация лицевого элемента

Боковины (выступающие за пределы дымохода) обрезаются полукругом на 1…2 см выше, чем лицевая деталь, после чего загибаются на стенки передней части, создавая замок. В результате получилась полностью герметичная подшивка дымохода.

Герметичная подшивка дымохода
Герметичная подшивка дымохода

Единственное слабое место этой конструкции — примыкание верха планок к трубе. В этих местах возможно проникновение влаги. Чтобы исключить эту проблему, стыки необходимо обработать герметиком.

Видео — Подробно об устройстве фартука

Защитный фартук для дымохода может не только предотвратить протечки, но и способен стать украшением кровли.
