Современное отопительное оборудование оснащаются особыми системами для дистанционного контроля, благодаря которым можно удаленно контролировать работу устройства, менять при необходимости температуру. GSM модуль для котла, обретающий в последние годы все большую популярность, является серьезным конкурентом выносным пультам и классическим стационарным системам. Это особый контроллер с датчиками, подключаемыми к различным типам отопительных котлов. А для управления им требуется всего лишь мобильного телефона.

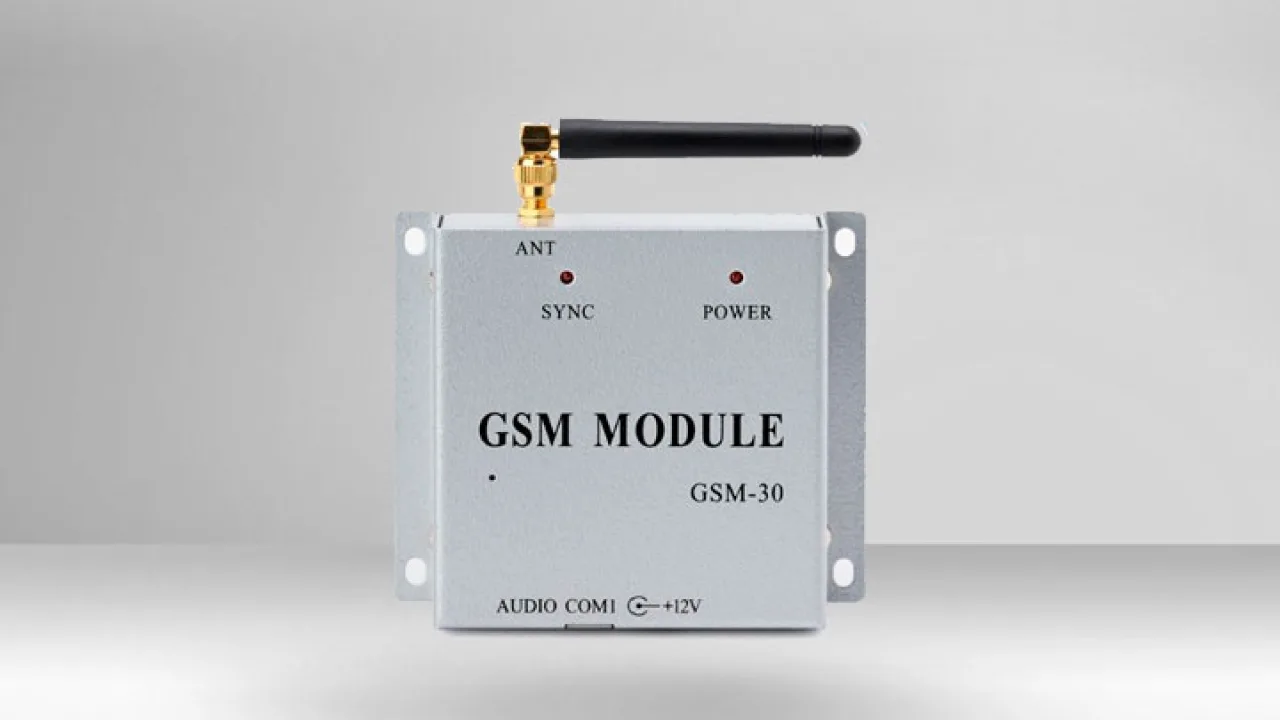

GSM модуль для котла

GSM модуль для котла

О предназначении GSM модулей

Из-за возросших требований к уровню комфорта и стремительного темпа жизни появилась необходимость в удаленном управлении разного рода устройствами в доме, к которым относятся котлы отопления. Невзирая на автоматическую работу современного отопительного оборудования и его способность поддерживать требуемую температуру без человеческого вмешательства, нестандартные ситуации все же иногда возникают.

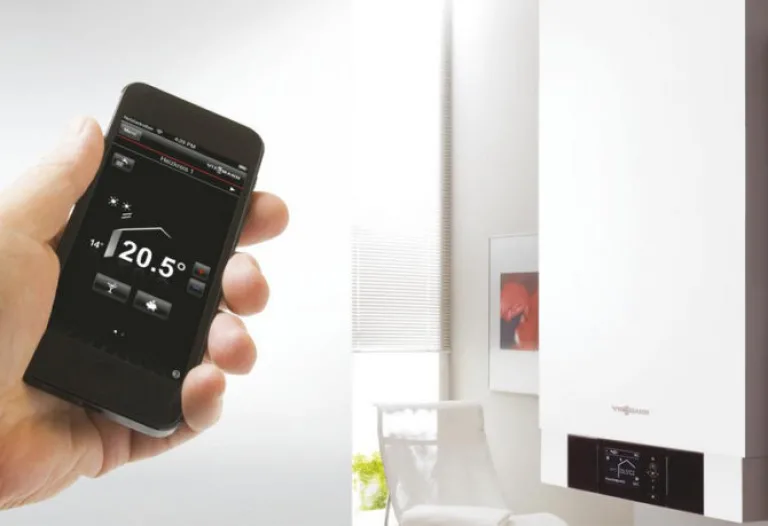

Дистанционное управление котлом отопления

Дистанционное управление котлом отопления

И экстренно корректировать работу прибора, быстро принимать решение нужно, если:

  • погодные условия резко изменились;
  • есть риск того, что отопительный контур будет заморожен;
  • есть перебои с подачей газа либо случилась его утечка;
  • теплоноситель протек;
  • отключилась подача электричества;
  • система теплого пола неправильно функционирует;
  • резко повысилось давление;
  • газовая горелка потухла;
  • отопительное оборудование перегрелось.

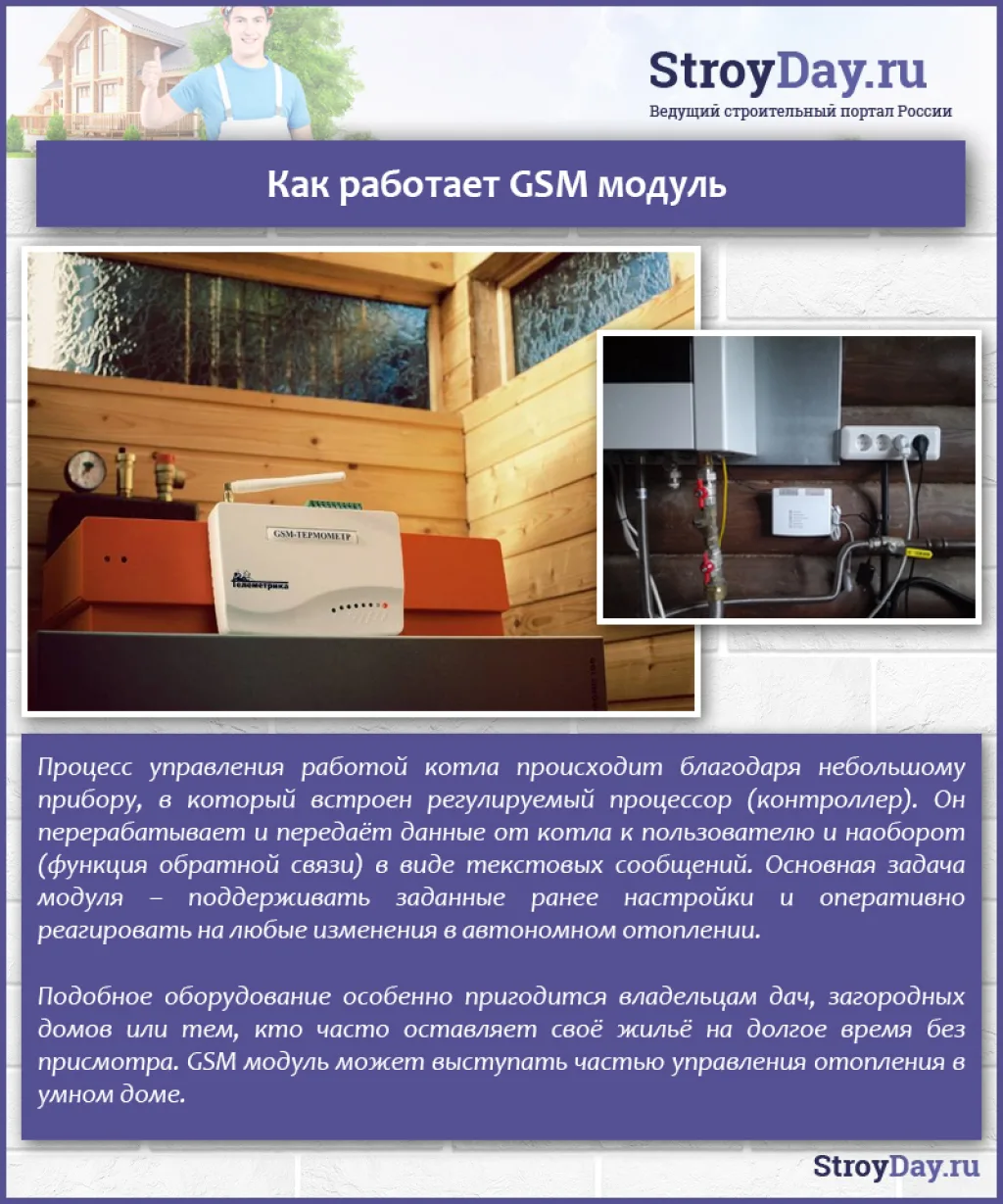

Как работает GSM модуль

Как работает GSM модуль

Благодаря использованию модуля пользователь получает максимально полную информацию с наружных датчиков, подключенных к контроллеру с помощью портов. Есть несколько способов управления котлом, обмена данными и изменения температурного режима:

  • через СМС-сообщения;
  • через мобильное приложение;
  • голосовыми командами;
  • при помощи сайта производителя.
Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования

Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования

Контролируя температуру в комнатах, GSM модуль также может быть дополнен и вспомогательными датчиками – к примеру, для сигнала о затоплении, воспламенении, проникновении посторонних и проч. Благодаря своевременным оповещениям на сотовый отреагировать можно максимально быстро. А это, в свою очередь, помогает сэкономить деньги, в особенности – в случае разморозки контура или срабатывании вспомогательных датчиков.

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показатели

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показатели

GSM модуль «Котел.ОК». Инструкция по настройке и эксплуатации. Файл для скачивания (нажмите на ссылку ниже, чтобы открыть PDF-файл в новом окне).

Инструкция

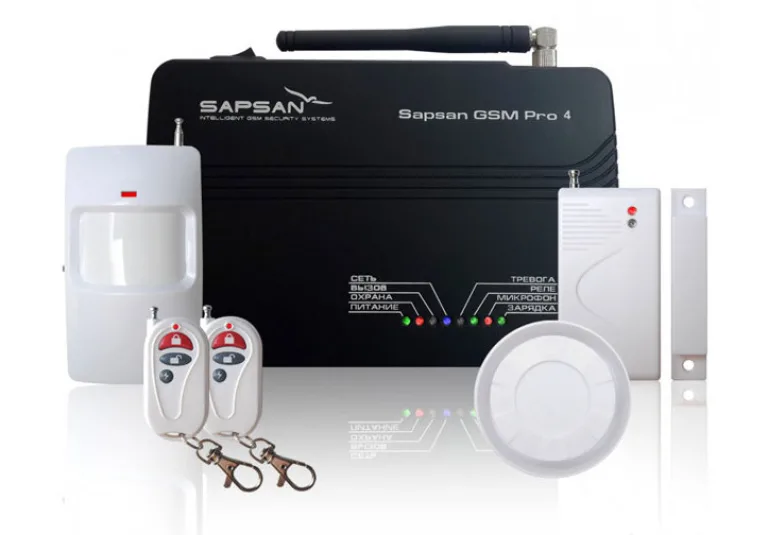

Sapsan GSM PRO

Sapsan GSM PRO

Комплектность модуля и его внешний вид

GSM модуль, о котором мы говорим в данной статье, может иметь как базовую, так и расширенную комплектации. Выбор той или иной из них зависит, прежде всего, от модели и пожеланий клиента.

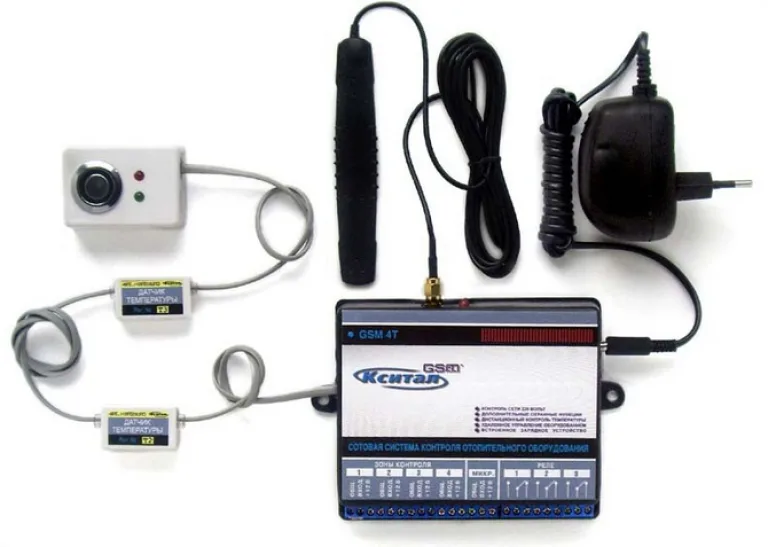

Сотовая система контроля системы отопления посредством СМС Кситал

Сотовая система контроля системы отопления посредством СМС «Кситал»

Так, базовый комплект состоит из:

  • GSM контроллера, который оборудован модулем сотовой связи. В нем имеется гнездо под SIM-карту (или под две), а также порт для наружных устройств;
  • считывателя ключей (как главного, так и дополнительных), ограничивающего доступ сторонних лиц к оборудованию;

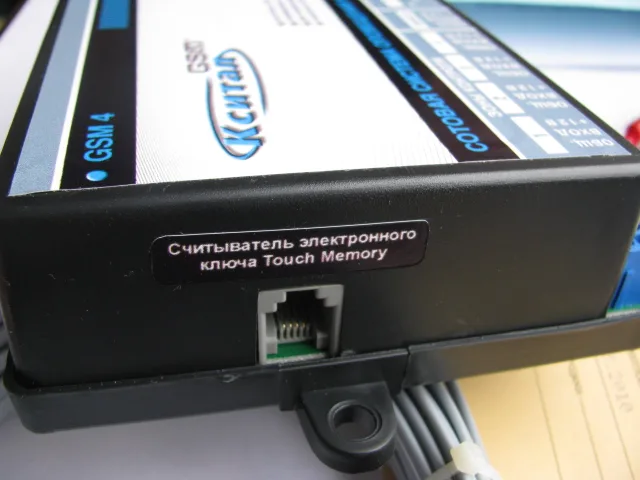

Считыватель электронного ключа Touch memory в модели GSM модуля Ксисал. Используется для защиты от несанкционированного вмешательства в управление котлом

Считыватель электронного ключа Touch memory в модели GSM модуля Ксисал. Используется для защиты от несанкционированного вмешательства в управление котлом

  • индивидуальной антенны, поддерживающей постоянную связь и усиливающей слабый сигнал. Антенну можно установить в любом удобном месте;
  • датчиков, кол-во которых зависит от личных требований клиента. В базовой комплектации таковых, как правило, всего два;

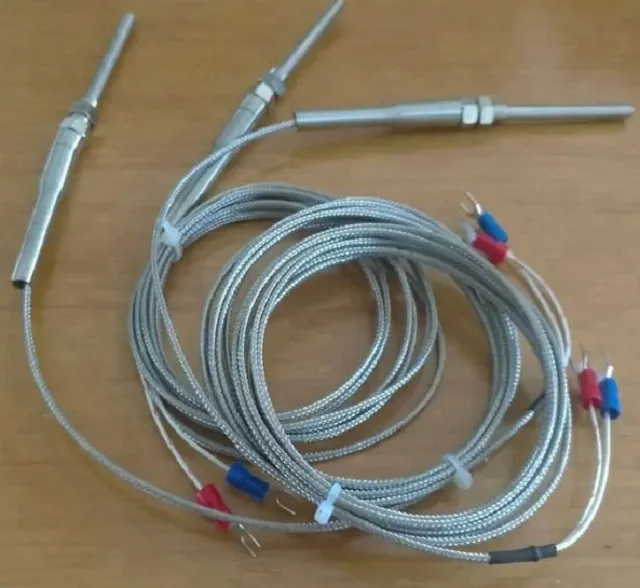

Стандартный вид датчика тепла (уличный и комнатный) для регулирования показателей температуры во всем доме или в определённых комнатах

Стандартный вид датчика тепла (уличный и комнатный) для регулирования показателей температуры во всем доме или в определённых комнатах

  • аккумулятора с блоком питания. Благодаря этому модуль функционирует при перебоях с подачей электроэнергии. Когда отключается внешний источник, включается блок питания.

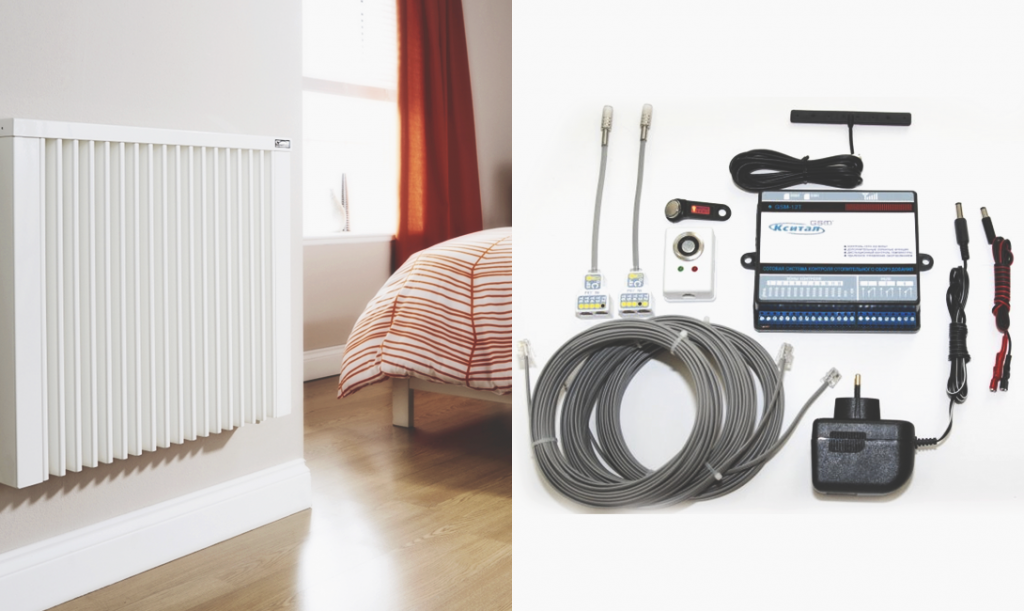

Контроль отопления и кондиционирования

Контроль отопления и кондиционирования

Также можно приобрести расширенную комплектацию, которая, помимо всего вышеперечисленного, будет включать:

  • вспомогательные термодатчики (максимум – 10 штук, точная цифра зависит от конкретной модели);
  • микрофон, который подключается к модулю посредством интерфейса. Благодаря микрофону вы сможете удаленно прослушивать жилище;
  • датчики протекания воды, воспламенения, дыма, проникновения в дом посторонних;
  • оборудование для открытия въездных ворот (к примеру, электродвигатель, требуемые автоматические приборы, редуктор).

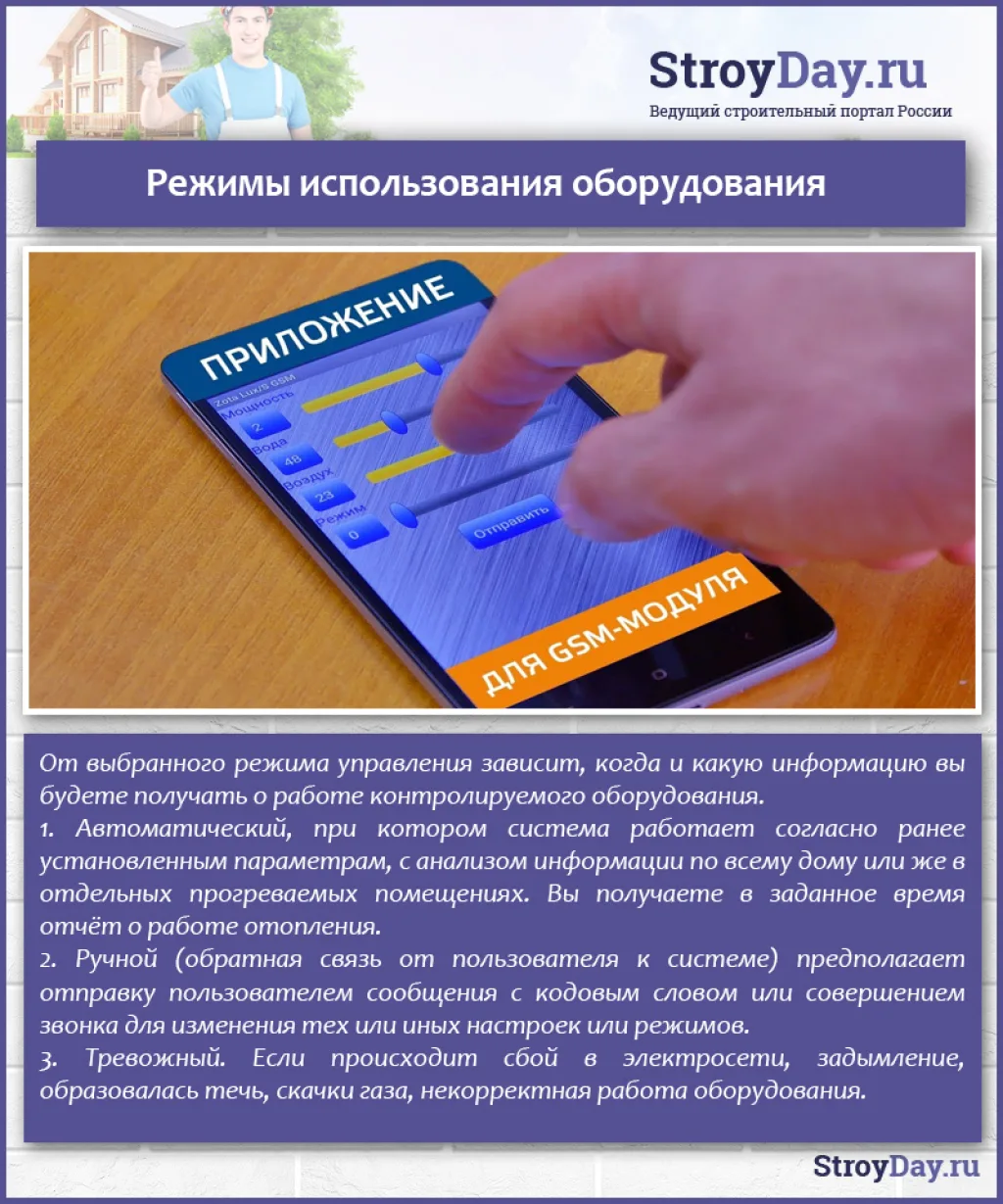

Режимы использования оборудования

Режимы использования оборудования

Важная информация! Внешне это компактное устройство с дисплеем и светодиодными индикаторами. Сбоку имеются разъемы, чтобы подключать внешние устройства, а внутри прибора находится контроллер. Блок питания имеет отдельный корпус, а с модулем соединяется при помощи специального кабеля.

Видео – О дистанционном управлении отоплением

Каковы возможности GSM модуля?

Есть несколько факторов, влияющих на функциональность блока д/у. К таковым можно отнести:

  • то, присутствует ли реечный блок (позволяет переключать режимы и поддерживает обратную связь);
  • предназначение подключенных датчиков и количество зон, которые контролируются;
  • версию прошивки контроллера (это позволяет расширять функциональные возможности).

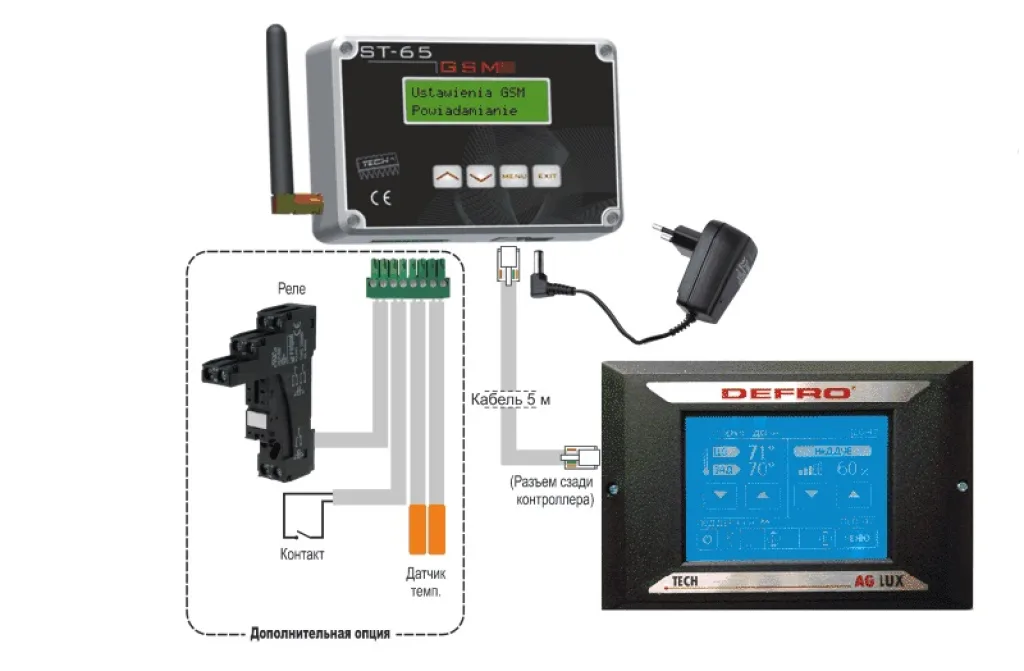

GSM-модуль

GSM-модуль

Если говорить о базовой комплектации, то в ней описываемые устройства способны на следующее:

  • мониторинг температуры, передача данных пользователю;
  • подача напряжения либо отключение электричества.

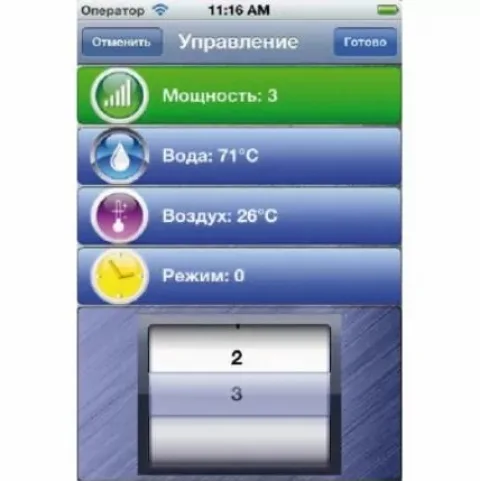

Образец отчёта в программе мобильного телефона о жизнедеятельности котла при активированном стандартном режиме (обозначен у пользователя как «0»)

Образец отчёта в программе мобильного телефона о жизнедеятельности котла при активированном стандартном режиме (обозначен у пользователя как «0»)

А в следующих случаях сведения могут подаваться на телефон пользователя посредством обычного звонка или СМС-сообщения:

  • достигнута граничная температура. Пользователь может быть проинформирован о резком охлаждении теплоносителя или повышении его температуры;
  • пользователь направил конкретный запрос. В результате с подключенных внешних датчиков ему подаются сведения.

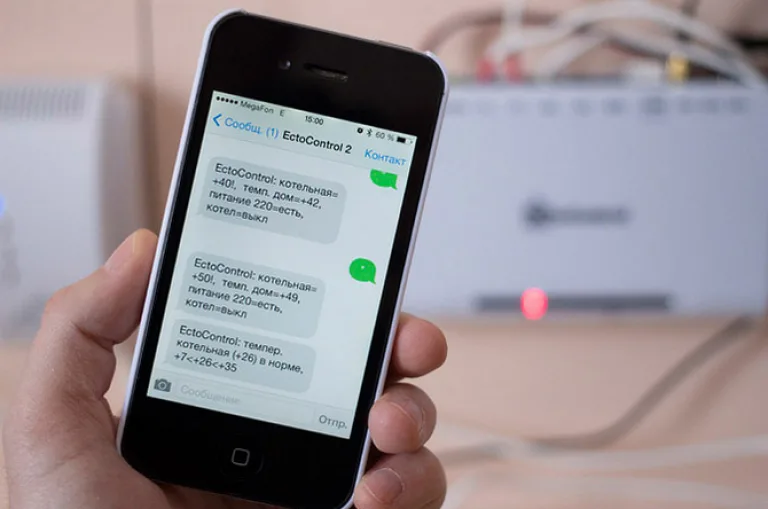

СМС-сообщения о работе котла отопления

СМС-сообщения о работе котла отопления

На заметку! Также ПО позволяет задавать граничное значение для каждого отдельного датчика. Даже при минимальном наборе функций можно решать, включать или отключать отопительный котел, основываясь на температуре помещения.

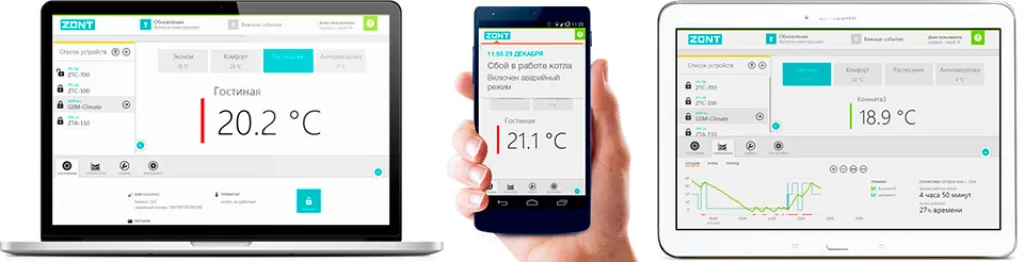

Модуль GSM Climate ZONT H-1

Модуль GSM Climate ZONT H-1

Что касается расширенной комплектации, то в ней, помимо базовых возможностей, могут присутствовать и следующие функции:

  • настройка температуры, а также порогов срабатывания;
  • включение электропривода въездных ворот;
  • управление работой котла отопления, регулировка температуры воды;
  • прослушивание комнат посредством подключенного микрофона;
  • обмен сведениями о подаче электроэнергии;
  • подаче сигналов о срабатывании вспомогательных датчиков и охранной системы;
  • регулировка мощности отопительного прибора с учетом изменения погодных условий.

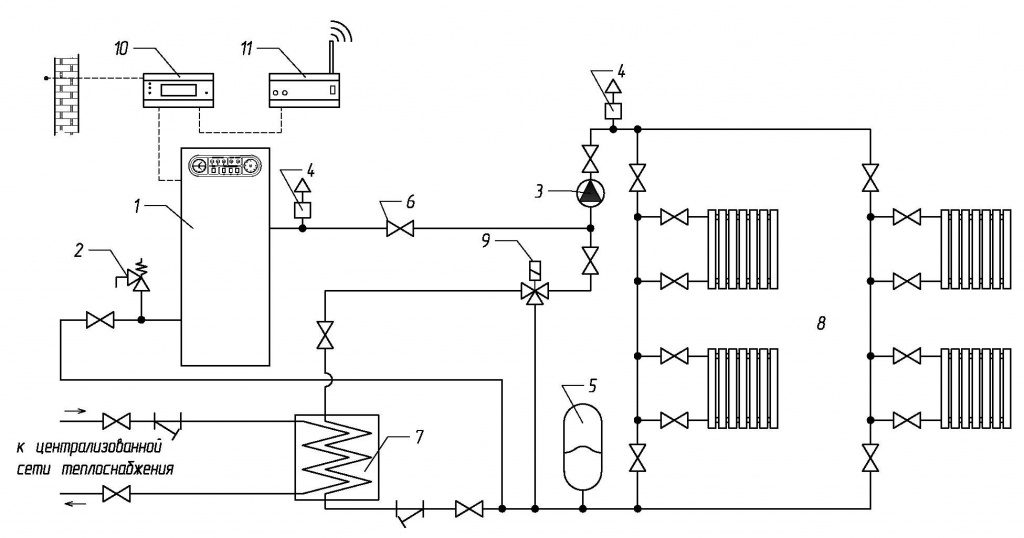

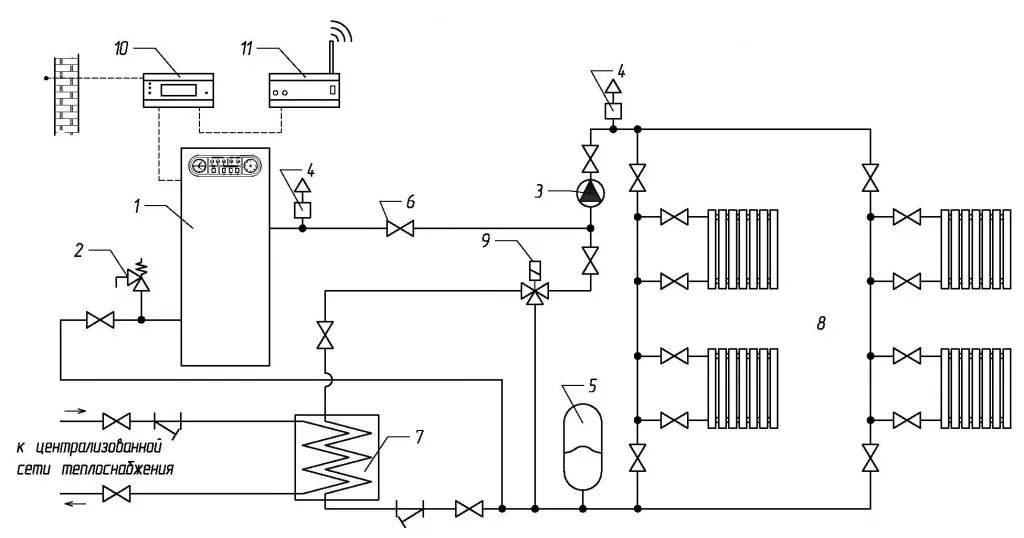

Схема подключения котла с GSM управлением (модулем)

Схема подключения котла с GSM управлением (модулем)

О плюсах и минусах GSM модуля для котлов

У такой системы есть многочисленные преимущества, к основным из которых можно отнести:

  • автономную работу и дистанционное управление;
  • обновление данных при каждом удаленном подключении;
  • отсутствие необходимости в человеческом вмешательстве;
  • отправку данных на сотовый телефон;
  • практически нулевой риск доступа посторонних к системе управления;
  • быстрое получение данных о различных нештатных ситуациях;
  • регулярную систематизацию и обновление данных, которые поступают с датчиков.

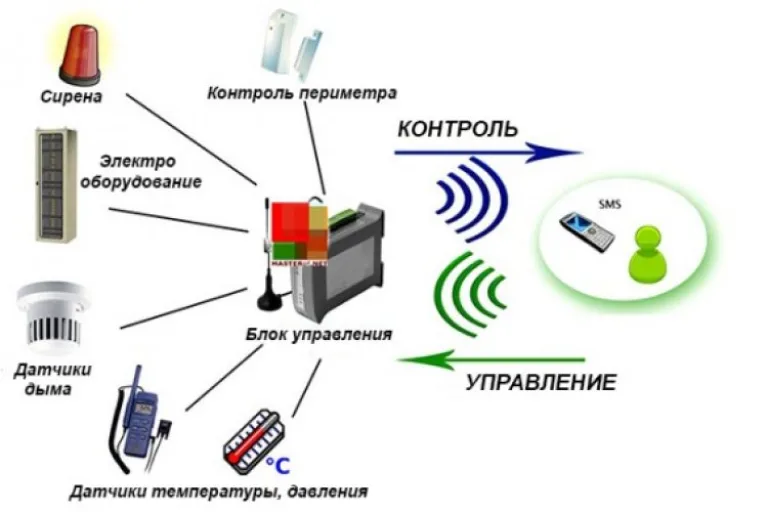

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение. (+)

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение

Но есть и недостатки, о которых также следует помнить:

  • зависимость от качества покрытия сотовой сети. От этого зависит стабильность передачи данных, обмена информацией с пользователем;
  • высокая стоимость. GSM модуль расширенной комплектации стоит почти так же, как новый газовый котел. Но затраты, конечно, со временем окупятся, т. к. потребление топлива и/или электрической энергии будет оптимизировано;
  • трудности с подключением своими руками. Если нет опыта, то подключить модуль со всеми необходимыми датчиками своими руками проблематично, так же как настроить оборудование и проверить его на предмет работоспособности.

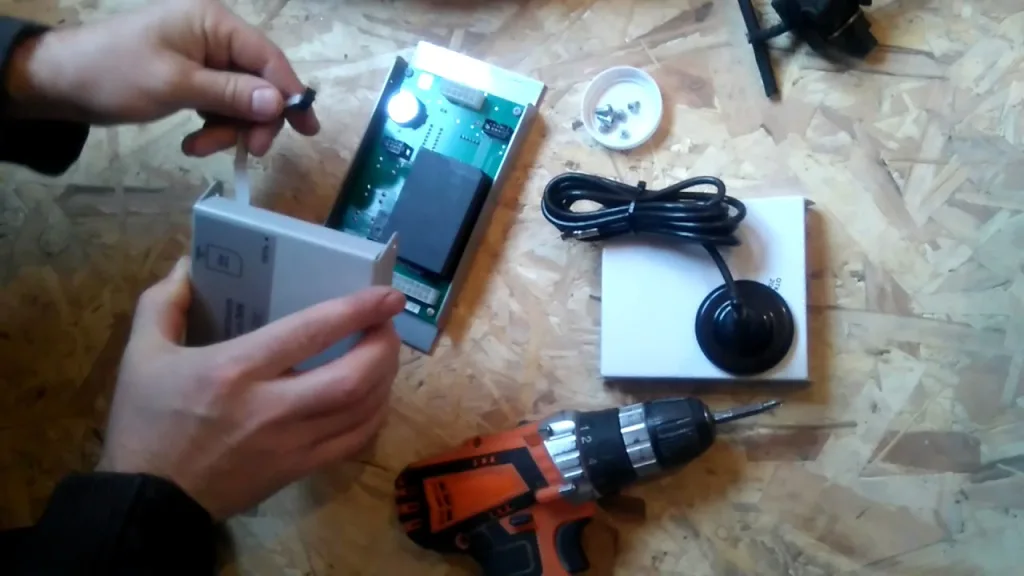

Подключение GSM модуля к котлу

Подключение GSM модуля к котлу

На заметку! Ознакомившись со всеми преимуществами и недостатками, можно сделать вывод, что вскоре популярность системы лишь возрастет, в то время как ее стоимость, напротив, снизится.

Критерии выбора GSM модуля. На что обращать внимание?

При выборе данного устройства нужно учитывать не только его функции (как основные, так и дополнительные), но и технические параметры.

  1. Управление. Регулировка системы производится посредством кнопок на панели и СМС-команд, отправляемых со смартфона. Хотя крупные производители – такие как Buderus, например – пользуются специальным программным обеспечением и предлагают свои приложения, позволяющие иметь мгновенный удаленный доступ к отопительному прибору.
  2. Стандартная комплектность. На это также стоит обращать внимание при покупке. Модуль, в зависимости от конкретной модели, может комплектоваться выносным датчиком температуры, контролем уровня газа (автоматическим) и т. д.

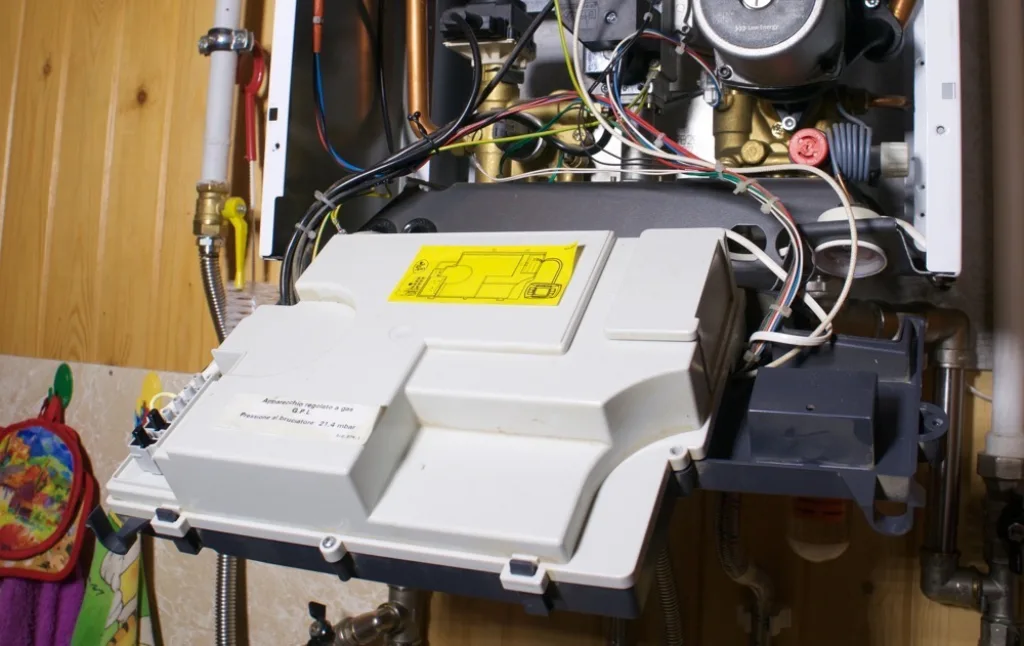

    Обращайте внимание и на комплектность прибора

    Обращайте внимание и на комплектность прибора

  3. Кол-во каналов настройки. От данного параметра зависит число включенных датчиков и иного оборудования. В стандартных моделях каналов два – для отправки СМС-уведомлений и для подключения выносного регулятора.
  4. Микропроцессор. Более дешевые модели обладают лишь несколькими режимами работы и набором простых опций. Устройства подороже оснащаются встроенными «недельными» регуляторами управления.

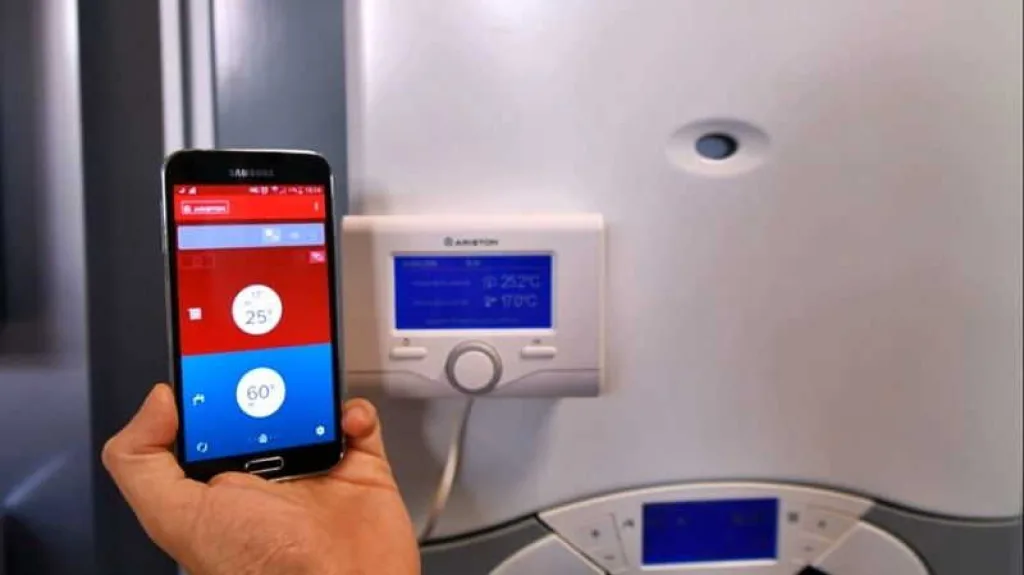

    GSM управление котлом отопления возможно при помощи СМС

    GSM управление котлом отопления возможно при помощи СМС

  5. Аккумулятор. При прекращении подачи электроэнергии модуль автоматически начнет питаться от аккумулятора, а потому емкость последнего должна быть достаточной (хотя бы на несколько часов работы). Если перебои с электричеством случаются часто, отдавайте предпочтение аккумулятору с большей емкостью.

Популярные производители и цены

Производством GSM модулей занимаются не только изготовители отопительного оборудования, но и независимые компании, специализирующиеся непосредственно на автоматизации. Заметим, что общие автоматизированные системы более гибкие, они позволяют параллельно подключать сразу несколько приборов. Иными словами, отличный вариант для любого котла отопления с возможностью подключения, например, охранной системы дома.

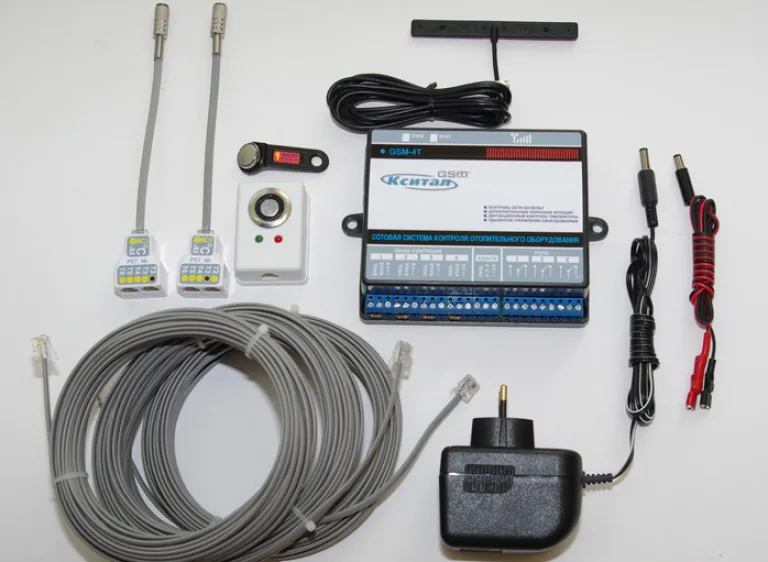

«Кситал» - система дистанционного управления котлом

«Кситал» — система дистанционного управления котлом

Ознакомимся с популярными моделями модулей от ведущих мировых производителей. Набор функций у всех них стандартный.

Таблица No1. Обзор популярных моделей.

МодельФирма-изготовительСреднерыночная стоимость
GSM-Climate«Эван»7,5 тыс. руб.
GSM-12T«Кситал»8,4 тыс. руб.
GSM-8T«Кситал»8,2 тыс. руб.
GSM-4T«Кситал»7,7 тыс. руб.
GSM модуль, GSM термометр«Телеметрика»8,8 тыс. руб.
GSM модуль для отопительных приборов ProthermProtherm7,5 тыс. руб.
Buderus Logamatic EasycomBuderus65 тыс. руб.
Vitocom 100Viessmann13,2 тыс. руб.
ZONT H-1Vaillant8,4 тыс. руб.

На заметку! Управлять отоплением дистанционно рационально и удобно. А модуль, описываемый в статье, позволяет не только мониторить работу всей системы, но и быть в курсе всех неисправностей, а также сэкономить немало денег.

О самостоятельном подключении GSM модуля

При подключении теплоинформатора к отопительному котлу необходимо сделать следующее:

  • отключить подачу электричества к нагревателю;
  • установить датчики, подключить их к контроллеру;
  • подключить котел и модуль к электричеству;
  • поставить СИМ-карту, ввести защитный код;
  • ввести контрольный код устройства;
  • указать свой номер телефона, чтобы иметь связь с прибором.
Для подключения к модулю можно использовать сим-карту любого оператора сотовой связи. Главное – убедиться в бесперебойности и качестве сигнала

Для подключения к модулю можно использовать СИМ-карту любого оператора сотовой связи. Главное – убедиться в бесперебойности и качестве сигнала

Остается лишь отправить специальный код, и модуль будет активизирован. Затем, если отправить запрос, он пошлет пользователю всю необходимую информацию. Следите, чтобы на номере СИМ-карты были деньги, а также установите при необходимости на телефон специальное приложение.

Таблица No2. Пошаговая инструкция по настройке (на примере GSM модуля «Котел.ОК»).

Шаги, фотоКраткое описание действий
Шаг 1

Шаг 1

Вначале открывается крышка устройства.

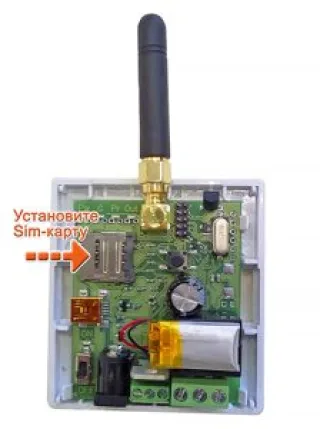

Шаг 2

Шаг 2

СИМ-карта устанавливается в специальный слот.

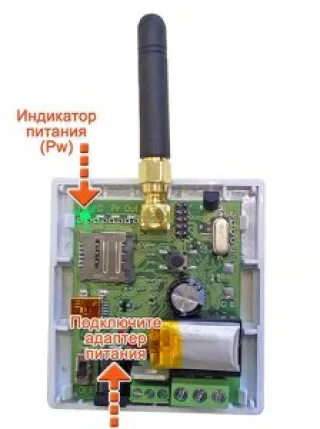

Шаг 3

Шаг 3

Адаптер подключается к устройству, после чего включается в розетку с напряжением 220В. В результате должен загореться индикатор «Питание».

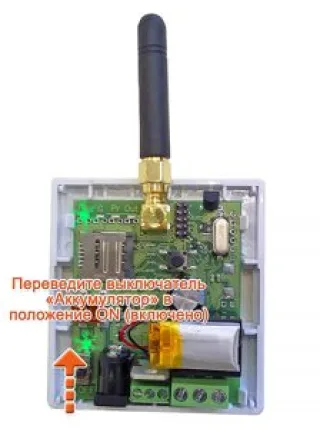

Шаг 4

Шаг 4

Выключатель аккумулятора переводится в положение «Включено», вследствие должен загореться индикатор «Аккумулятор». Емкость устройства в нашем мастер-классе составляет 100 мАч (иными словами, его хватит на час работы).

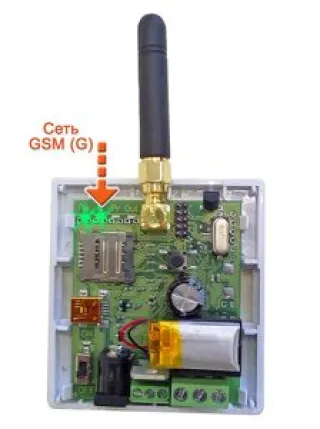

Шаг 5

Шаг 5

Далее нужно дождаться, чтобы устройство зарегистрировалось в сети (свидетельством тому станет загоревшийся индикатор GSM).

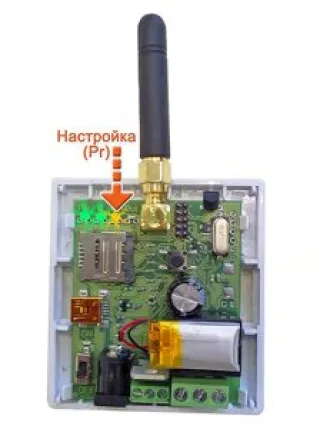

Шаг 6

Шаг 6

Выполняется первое включение устройства, после этого должен загореться индикатор «Настройка». Этим модуль сообщает, что он в режиме программирования.

Обратите внимание! После этого нужно позвонить на устройство со своего мобильного (в памяти прибора обычно номер пользователя уже есть и используется, чтобы обмениваться данными). Ваш вызов будет отклонен, а режим программирования выключится. На ваш номер придет СМС-сообщение.

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование

Особенности эксплуатации отопительного прибора с GSM контролем

Интерфейс устройства прост и понятен, с его помощью можно задавать такие рабочие режимы:

  • отключен;
  • комфорт;
  • эконом.
Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

В особенности, пользователи отмечают удобство включение котла и повышение температуры рабочей жидкости за некоторое время до прихода домой. Чтобы сделать это, необходимо:

  • отправить СМС-сообщение с требуемой командой (то есть нужно включить котел);
  • задать нужную температуру.

Все нужные команды будут переданы контроллером с учетом полученных установок и данных термодатчиков.

Видео – Для чего нужен GSM модуль?

В качестве заключения. О целесообразности установки GSM модулей

Мы выяснили, что такие модули позволяют оптимизировать работу отопительного котла, снизить расход энергопотребления (или расход топлива), быстро реагировать в случае какой-то нештатной ситуации. Есть и дополнительные возможности, касающиеся безопасности – их также не следует недооценивать. Команды и данные передаются с любой точки, главное, чтобы там было покрытие сотовой связи, что при современном ритме жизни особенно удобно. А потому, если финансы позволяют, это полезное устройство обязательно стоит купить и установить.
