Естественно, браться за установку отопительного оборудования, тем более, работающего на газе, в здравом уме никто не будет, не имея за плечами нужного объема знаний и опыта. Однако знать все об этом деле очень полезно. Это поможет вам проконтролировать работу нанимаемого персонала и понять, как лучше оборудовать отопительную систему в своем доме, чтобы она была для вас максимально удобной. Сегодня мы расскажем, как выполняется установка котла отопления в частном доме, на примере газового настенного и напольного вариантов.

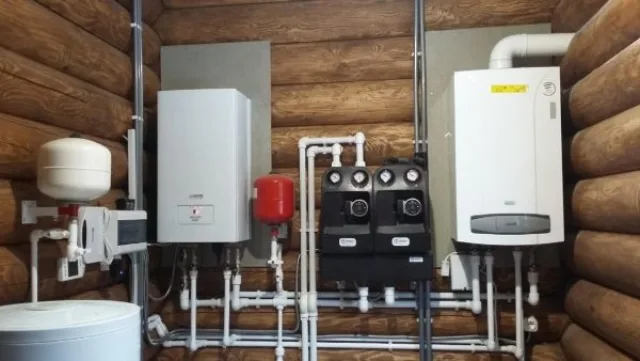

Установка котла отопления в частном доме

Установка котла отопления в частном доме

Техническая и юридическая подготовка к установке

Техническая часть установки у вас займет не очень много времени – квалифицированные мастера в течение нескольких дней разведут по дому все трубы, установят радиаторы, подключат при необходимости систему теплого пола и, конечно, установят вам сам котел (заливку стяжки, заделку штроб в стенах и прочие мероприятия по отделке в расчет не берем). Куда дольше придется получать на все это дело документы и согласовать работы с надзорными органами – порой на это может уйти целый год. В этой статье мы подробно расскажем вам обо всех важных этапах, которые вам предстоит пройти.

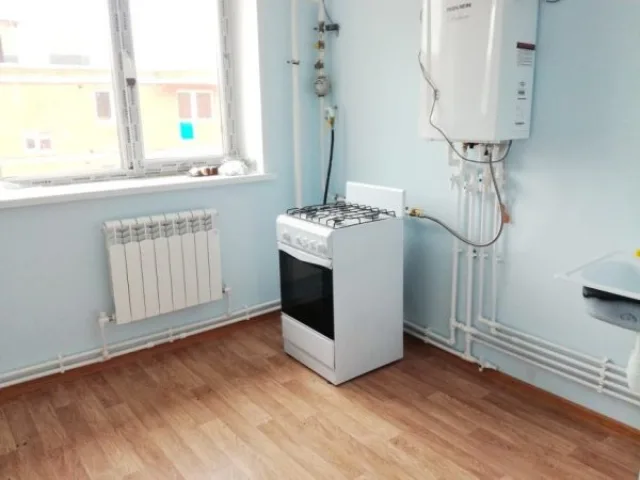

Установка даже компактного котла индивидуального отопления в квартире требует согласования с соответствующими органами

Установка даже компактного котла индивидуального отопления в квартире требует согласования с соответствующими органами

Документация по установке газового отопительного оборудования

Все нормы и правила по установке газового оборудования вы можете изучить в СНиП 31-02-2001. Там все изложено предельно понятно – по этим стандартам монтируется все оборудование в нашей стране. Для того чтобы узнать, как правильно оборудовать котельную, потребуется изучить еще один документ – СНиП 42-01-2002.

Скачать СНиП 31-02-2001

Скачать СНиП 42-01-2002

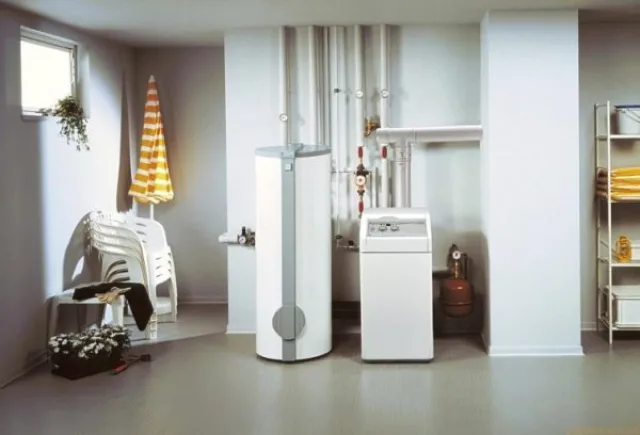

Котельная в нежилом помещении

Котельная в нежилом помещении

Интересно знать! Котельная требуется не для всего газового оборудования, а только для оснащенного открытыми камерами сгорания. Для горения газа в таких котлах воздух забирается прямо из помещения, где они установлены, из-за чего он становится сухим. Им тяжело и даже вредно дышать. Объем помещения должен в три раза превышать тот объем воздуха, который расходует котел в течение часа.

Знания нормативов СНиП для установки газового котла будет недостаточно. Дополнительно требуется внимательно изучить ТУ, являющиеся основанием для подключения газового оборудования к центральным подающим магистралям – по ним организуются все работы.

  1. Владелец дома должен обратиться в контору, отвечающую за газоснабжение по месту расположения объекта недвижимости. В заявлении указывается предполагаемый расход газа – мощность всего установленного оборудования. Самостоятельно расчеты вам делать не придется – этим займутся работники службы, ориентируясь на нормативы СНиП, который мы упомянули ранее.

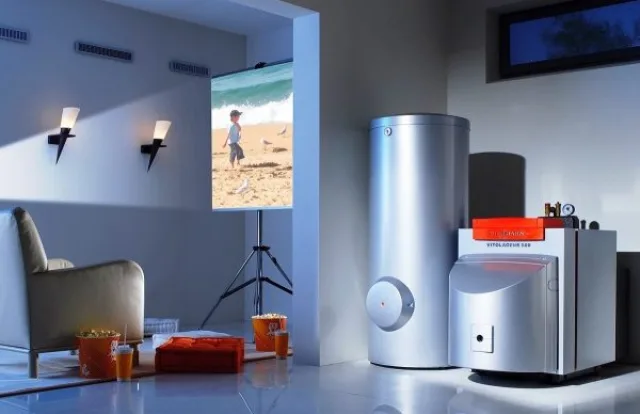

    Установить в жилом помещении можно только котлы с закрытой камерой сгорания, не связанной напрямую с комнатой

    Установить в жилом помещении можно только котлы с закрытой камерой сгорания, не связанной напрямую с комнатой

  2. Среднесуточные показатели норм потребления следующие: для газовой плиты – половина куба в сутки; траты на систему ГВС – то же самое значение; отопление жилых площадей – 7-12 м³/с – тут большую роль играет площадь отапливаемых помещений.
  3. Далее запрос будет рассмотрен специалистами, которые проверят возможность реализации подключения, составят персональные технические условия (ТУ) или выдадут заключение об отказе с мотивированным ответом. Вся эта процедура может растянуться от одной недели до месяца — тут все зависит от оперативности служащих. При возможности, принимайте все меры для их «мотивирования», так как многие, как это не обидно, пользуются своим положением.
  4. Очень важно, чтобы все технические условия, выданные вам в организации, были неукоснительно соблюдены, иначе при сдаче объекта в эксплуатацию у вас возникнут проблемы — могут заставить все переделать и даже применить штрафные санкции.
  5. Выданный документ с ТУ, фактически, является разрешением на проведение работ по установке котла. Если вы провели работу до его получения, то установка будет признана незаконной. Не стоит так поступать, так как нормы безопасности могут быть не соблюдены – цена этому слишком печальна, чтобы о ней говорить.
Важно, чтобы все технические условия были соблюдены

Важно, чтобы все технические условия были соблюдены

Проект установки газового котла

Следующим этапом на очереди будет составление проекта установки. Сделать его вам могут там же в Горгазе в проектном отделе или специализированной проектной организации, работающей по действующей лицензии. При составлении этого документа в обязательном порядке учитываются все нормы, указанные в технических условиях. Тут же будет разработана схема разведения газовых труб по дому и участку, точка их входа в дом и точка подключения к отопительному газовому котлу.

Проект

Проект для установки оборудования

Проект также должен быть согласован с контролирующими органами. До этого момента приступать к монтажу строго запрещается. Для согласования он отправляется в отдел, который контролирует газоснабжение нужного района и дома в частности. Этот этап так и вовсе может занять около 3-х месяцев.

От автора! Конечно, речь идет о первом запуске оборудования и подведении к дому газовых труб. Если вы просто хотите заменить старый котел на новый, таких проблем не будет – достаточно внести изменение в проект и проверить соответствие нового оборудования техническим условиям. А для тех, кто только строит свой дом – начинайте оформление всех документов как можно раньше. Вы всегда можете провести все внутридомовые коммуникации – трубы, радиаторы отопления, теплый пол, заранее, чтобы потом вам оставалось только установить котел, подключить его, ввести в эксплуатацию и начать пользоваться.

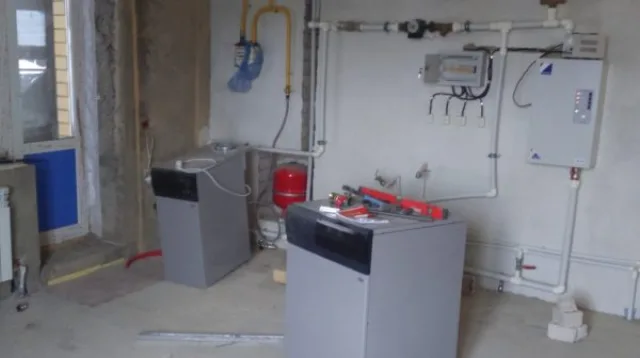

Процесс установки газового котла

Процесс установки газового котла

Когда проект отдается на согласование, к нему прилагаются следующие документы:

  1. Технический паспорт приобретенного котла и его инструкция по эксплуатации.
  2. Все прилагаемые к нему сертификаты соответствия – по техническим характеристикам и санитарным нормам.
  3. Результаты экспертизы, что оборудование соответствует всем нормам безопасности.

Все эти документы обязательно прилагаются к газовому оборудованию производителем – бегать за ними никуда не придется.

Если по каким-то причинам проект вам не согласовали, то вы получите мотивированный отказ с перечнем тех действий, которые нужно исполнить перед повторной подачей документов. Если все в порядке, ничто более не мешает вам приступать к установке вашего газового котла.

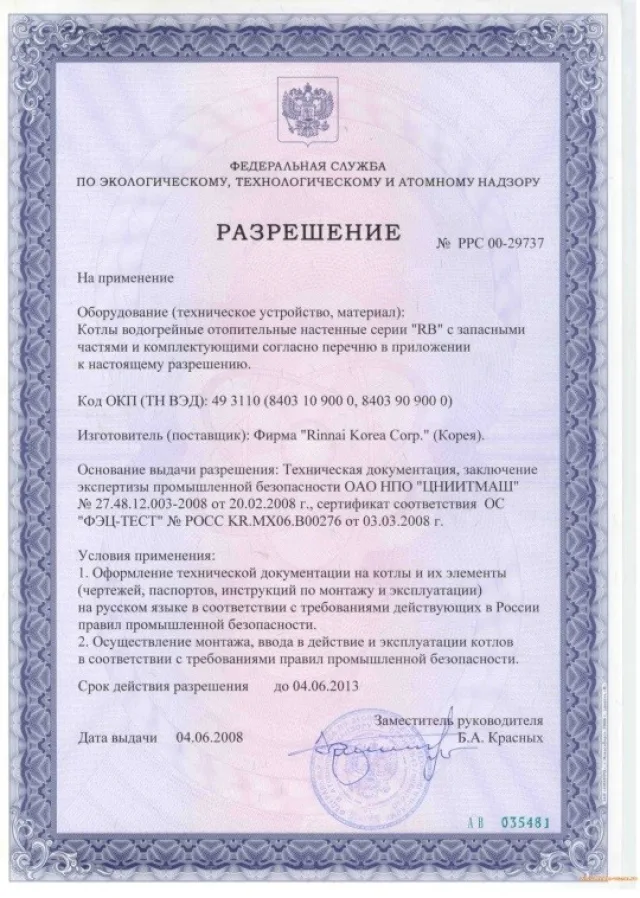

Без соответствующей документации, котел в эксплуатацию не введут, проект не согласуют

Без соответствующей документации, котел в эксплуатацию не введут, проект не согласуют

Как правильно обустроить котельную

Если газовый котел имеет открытую камеру сгорания или его мощность превышает 30 кВт, то установить его можно только в отдельном нежилом помещении, которое должно соответствовать стандартам и нормам, прописанным в СНиП. Чаще всего для этих целей выбирается помещение в подвале, но помните, что так поступить можно только в том случае, если дом у вас одноквартирный.

  1. Выбрать мощность котла вы вольны по своему усмотрению.
  2. Общая площадь котельной не должна быть меньше 4 квадратов. Про объем мы уже писали.
  3. Минимальная высота потолка составляет 220 см – лучше 250.
  4. В котельной обязательно предусматривается окно для естественного освещения. Его размер также важен — 0,3 м² на каждые 10 кубов объема помещения, но не менее 0,5 квадрата.

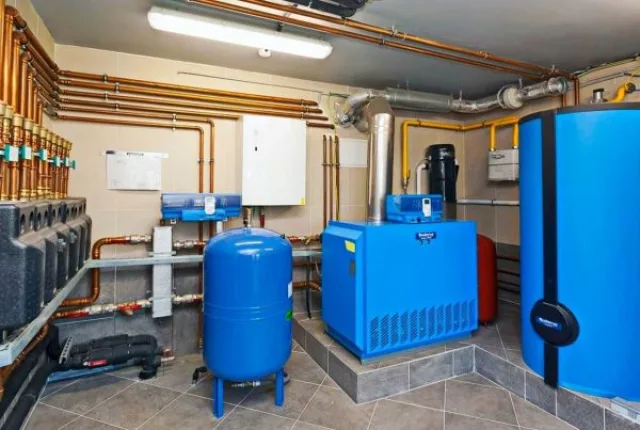

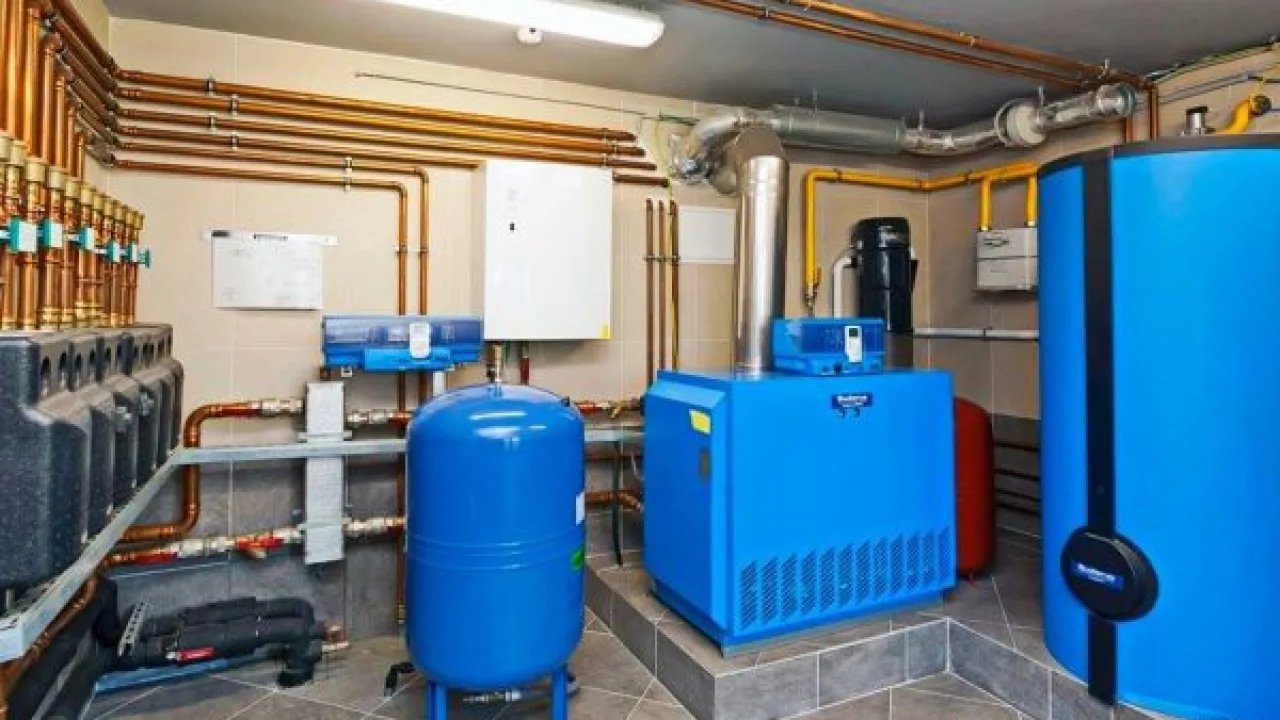

    Котельная в небольшой гостинице

    Котельная в небольшой гостинице

  5. Ширина входной двери не должна быть меньше 80-ти см. Расстояние от нее до котла нужно оставить свободным, минимум на 1 метр.
  6. Пол нужно вывести по уровню, что позволит ровно поставить котел. Благодаря этому он будет во время работы издавать намного меньше шума. Будет меньше вибраций, что позволит дольше сохранять все винтовые соединения, подходящие к котлу.
  7. Стены отделываются только негорючими материалами – обычно это штукатурка и побелка или кафель. Если котел примыкает к каким-либо поверхностях, то в промежутках рекомендуется проложить теплоизоляционные материалы. Под котлом настилается лист железа или кладется керамическая плитка.
  8. В котельную проводится холодная вода и канализация – тут, думаем, комментарии излишне. Хотя не все поймут, для чего нужна канализация. Требуется она для слива теплоносителя из системы отопления.

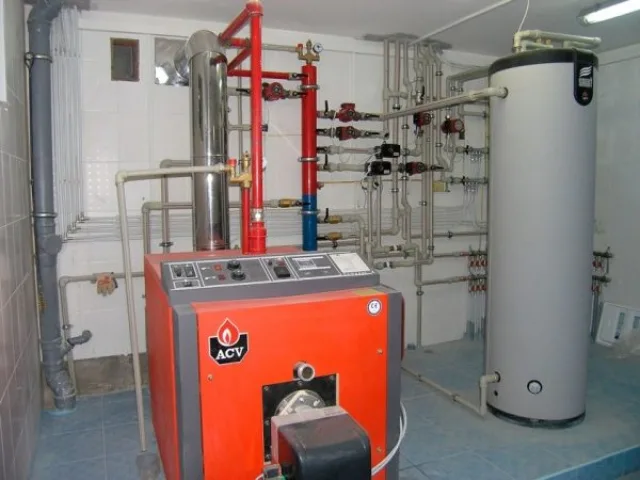

    Котел находится в середине помещения

    Котел находится в середине помещения

  9. Также проводится и электричество. Используемые розетки должны быть с контуром заземления, подключенного соответствующим образом. Эта мера нужна во избежание поражений электрическим током.
  10. Обустраивается система дымохода – его тип зависит от вида котла. К дымоходу нужен открытый доступ, чтобы была возможность проводить ревизию оборудования при необходимости.

Дымоход – важная составляющая отопительной системы

О дымоходах нужно рассказать подробнее, так как от их правильной работы зависит не только эффективность оборудования, но и ваша безопасность. Системы вентиляции также оборудуются строго по нормативным документам. К ним предъявляют следующие требования:

  1. Запрещено соединять вентиляционные каналы и дымоходные, так как продукты горения газа будут поступать в помещение и могут нанести серьезный вред здоровью человека.

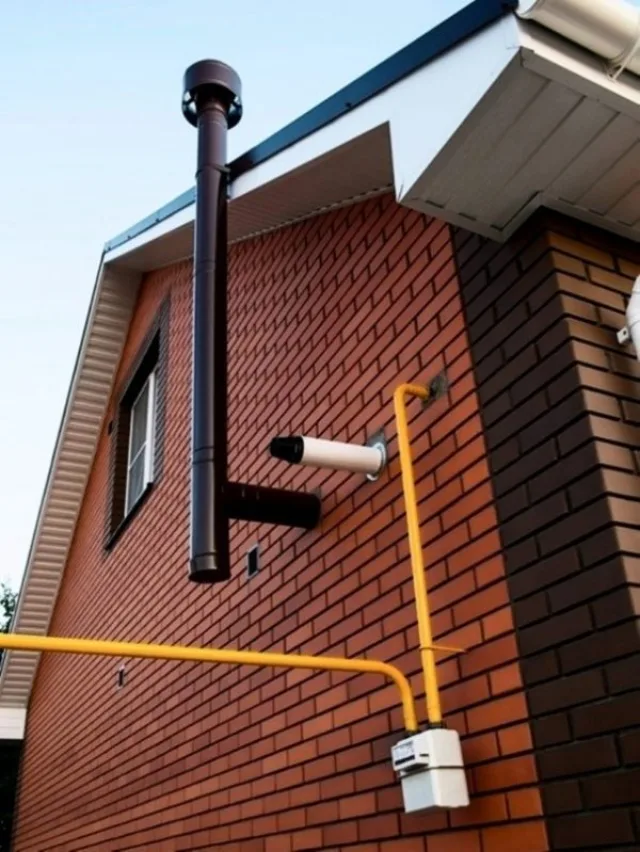

    Атмосферный и коаксиальный дымоходы

    Атмосферный и коаксиальный дымоходы

  2. В котельной обязательно предусматривается приточная вентиляция – не важно, если котел работает с коаксиальной трубой. Забор воздуха можно организовать через нижнюю часть наружной стены, в виде вмонтированной металлической решетки, либо входной двери. Размер приточного окна нужно сделать не меньше, чем 1/30 площади всей котельной. Например, котельная у вас 5 квадратов. Делим это значение на 30 и получаем 16 см² – можно, конечно, и больше. Также есть привязка размера к мощности котла – 88 мм² на каждый киловатт, если забор воздуха осуществляется прямиком с улицы, и 300 – если из соседних помещений.

    Дымоходы могут проходить через перекрытия строения или по его наружной стене

    Дымоходы могут проходить через перекрытия строения или по его наружной стене

  3. Дымоходная труба должна быть установлена максимально близко к котлу.
  4. Диаметр трубы дымохода не допускается использовать меньший, чем выходной патрубок на котле – это серьезно уменьшает тягу.
  5. Нужно избегать поворотов дымохода на 90 градусов. Всего поворотов должно быть не более 3-х.
  6. Дымоходы могут изготавливаться из разных материалов — в приоритете керамические и из углеродистой стали.
  7. Высота и прочие параметры дымохода, влияющие на качество тяги, должны строго соответствовать всем нормам. На рисунке показаны соотношения высоты выступа над кровлей разных типов. Соблюдение этих правил нужны для того, чтобы труба не попала в область ветрового подпора.

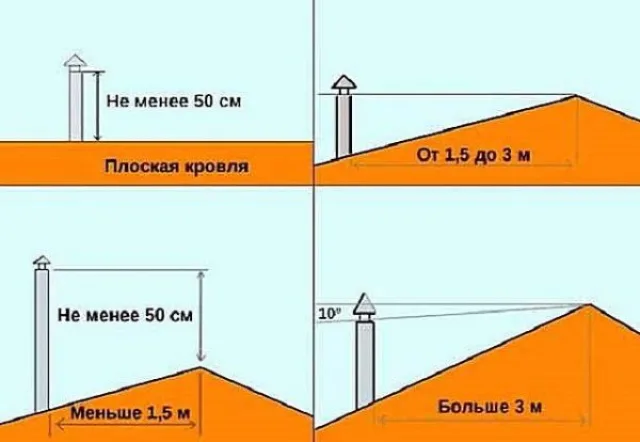

    Высота дымохода относительно конька крыши

    Высота дымохода относительно конька крыши

  8. Если крыша плоская, выходящий дымоход в пике, не считая зонта, должен быть выше нее на 50 см. Если установлен парапет по периметру, от отсчитываем высоту от него.
  9. Если труба проходит через скат, на высоту влияет ее удаленность от конька крыши. Если отступ составляет менее 1,5 м то дымоход делается выше конька на те же 50 см. Если от 1,5 до 3 м – делается с ним вровень. При больших значениях сохраняют уклон в 10 градусов – вспоминаем правила геометрии.

Немного о газовых котлах

Сегодня на рынке представлено огромное количество моделей газового отопительного оборудования. Кстати, на нашем сайте есть прекрасная статья с рейтингами лучших представителей сегмента. Все эти котлы отличаются набором функционала и общими признаками, про которые мы поговорим в этой главе.

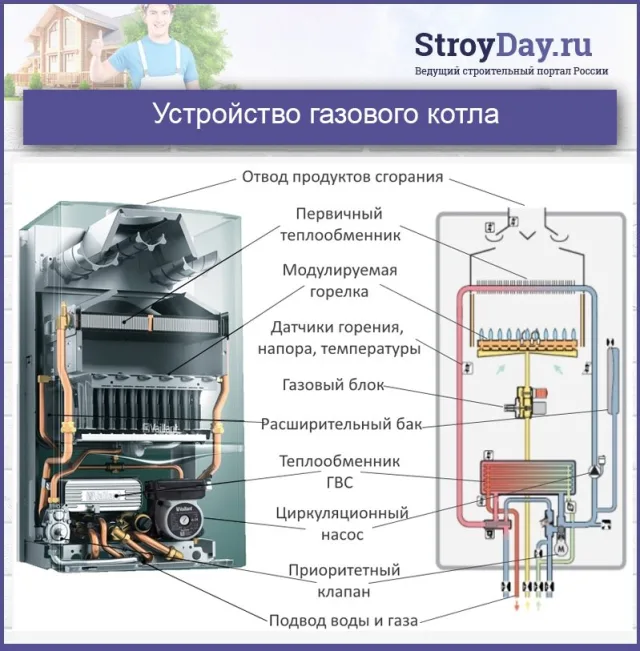

Устройство газового котла

Устройство газового котла

Первое, что нужно знать, сколько контуров подогрева воды в котле должно быть. Что такое контур? В данном случае имеется виду количество систем подогрева воды в корпусе одного устройства. Одноконтурные котлы предназначены только для подогрева воды для системы отопления. Двухконтурные имеют отдельную «цепочку», в которой двигается вода для ГВС, их еще называют комбинированными.

Напольный одноконтурный котел

Напольный одноконтурный котел

Интересно знать! Одноконтурные котлы можно приспособить и для одновременного нагрева воды для водоснабжения. Для этого к ним подключаются внешние накопительные бойлеры косвенного нагрева.

Большие напольные котлы чаще всего являются одноконтурными. Более того, все рабочие части оборудования (модуль управления, насосы и прочее) тоже вынесены за пределы основного корпуса. Это позволяет организовать благоприятный режим работы для каждого узла без ненужных перегревов и вибраций.

Двухконтурный настенный котел

Двухконтурный настенный котел

Второе отличие котлов – это способ их установки. Различаю настенные и напольные варианты. Первые по большей части двухконтурные и предназначаются для установки в квартирах и домах площадью не более 200 м². Оборудование это достаточно эффективное. Существуют модели мощностью до 34 кВт, что позволит обогревать небольшой дом даже в северных широтах. Устанавливаются они часто прямо на кухнях.

Напольные котлы ставят только в котельных, в виду их габаритов. Они отличаются повышенной мощностью и высокой энергоэффективностью, хотя тут многое зависит от типа горелки.

Котел газовый настенный

Котел газовый настенный

Котлы также могут быть конвекционными и конденсационными. Первые – менее дорогие, используют для нагрева воды только тепловую энергию от сгорания топлива. Вторые умеют дополнительно для этого задействовать конденсацию пара. Их КПД находится на очень высоком уровне (95-98%), они очень экономичные.

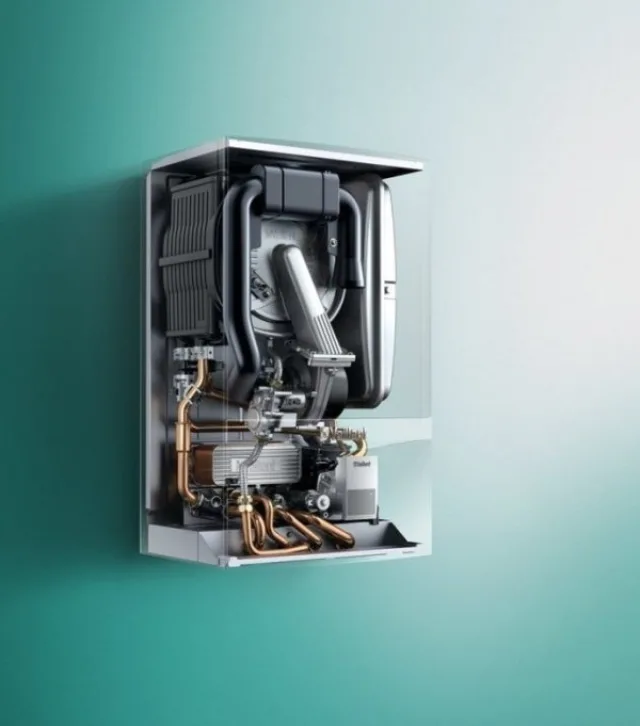

Конденсационный котел в разрезе

Конденсационный котел в разрезе

Также стоит обратить внимание на дополнительный функционал. Например:

  • контроль за горением и поджигом;
  • защита от закипания и замерзания;
  • контроль за уровнем тяги;
  • защита от затухания горелки и прочее.

Понятно, что чем «умнее» котел, тем дороже он будет стоить, поэтому смотрите сами.

Разобравшись с функциями оборудования, переходим к подбору его мощности. Это параметр является главным, и отнестись к нему стоит внимательнее.

Полезная тепловая мощность котла – это главный критерий выбора

Полезная тепловая мощность котла – это главный критерий выбора

При расчете нужной мощности необходимо учитывать объем помещений, но так как средняя высота комнат в наших домах редко превышает отметку в 3 м, формула была упрощена и привязана к площади.

Нам понадобится знать всю отапливаемую площадь дома и широту, в котором дом построен. Для разных регионов существуют поправочные коэффициенты на удельную мощность, требуемую для прогрева 10 квадратов площади.

Для юга он составляет 0,7-0,9,; средняя полоса – 1-1,2; умеренный климат – 1,2-1,5 и северные широты – 1,5-2.

Расчет выполняется так. Предположим, что у нас площадь комнат составила ровно 100 м². Делим их на 10 и умножаем на коэффициент. Для юга получим максимум 9 кВт, а для севера – 20. Прибавляем сюда еще 15-20% запаса на случай погрешностей.

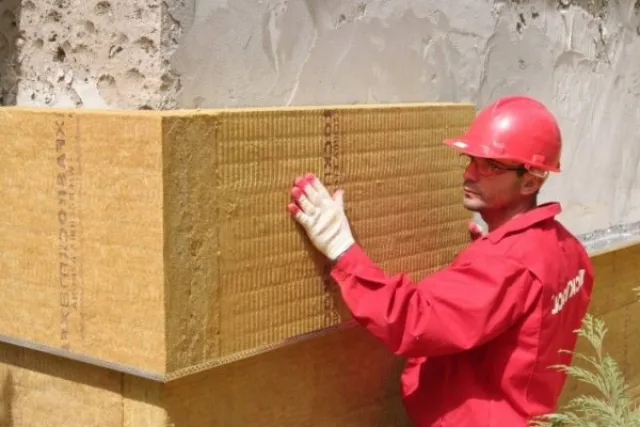

Утепление дома снаружи

Утепление дома снаружи

Стоит понимать, что такой расчет будет крайне приблизительным, так как на то, как хорошо ваш дом будет прогреваться, влияет множество причин – все они называются источниками теплопотерь. Тут и теплопроводность материала стен знать нужно, и энергоэффективность окон, и утепление кровли, и положение дома относительно розы ветров… Да что уж там – строители плохо закидывали раствор в кладку, из-за чего появлялись щели, через которые холодный воздух постоянно проникает в дом. Все это влияет на общую энергоэффективность строения. В общем, если вам нужны более точные расчеты, советуем воспользоваться онлайн калькулятором.

Калькулятор расчета необходимой мощности газового котла

Перейти к расчётам


Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.
Затем нажмите "Рассчитать тепловую мощность для помещения"
Укажите площадь помещения, м²
Количество внешних стен
Внешние стены смотрят на:
Положение внешней стены относительно зимней "розы ветров"
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
Какова степень утепленности внешних стен?
Высота потолка в помещении
Что расположено снизу?
Что расположено сверху?
Тип установленных окон
Количество окон в помещении
Высота окна, м
Ширина окна, м
Двери, выходящие на улицу или на балкон:

Монтаж газового котла

Теперь давайте посмотрим, как специалисты производят установку котлов. Напоминаем, что браться за такую работу своими руками можно только с разрешения контролирующего органа.

Таблица 1. Монтаж газового котла

Шаги, фотоОписание
Шаг 1 – разметка стены

Шаг 1 – разметка стены

Начинаем с разметки. В этом примере мастера будут вешать настенный котел. В комплекте с ним обычно идет бумажный шаблон, который необходимо прикрепить на стену, сориентировав его по горизонтальному уровню. На шаблоне будут показаны точки крепления котла и монтажной планки под него, а также место выводы для дымохода.

Совет! Дымоход можно направлять и в другую сторону.
Шаг 2 – сверление стен

Шаг 2 – сверление стен

Далее по разметке насверливаем отверстия под крепеж и бурим проход в стене под дымоход. Если стена очень толстая, то советуем обратиться в организацию, занимающуюся алмазным бурением. Они сделают вам максимально ровное и красивое отверстие, в самые короткие сроки.
Шаг 3 – монтажная планка

Шаг 3 – монтажная планка

Далее устанавливаем в отверстия пластиковые дюбеля, и на саморезы крепим монтажную планку. Эта деталь идет в комплекте с подавляющим числом моделей.
Шаг 4 – навешивание котла

Шаг 4 – навешивание котла

Вешаем котел на стену, попадая монтажными крючками в ответные отверстия на корпусе агрегата. Снизу предусмотрена еще пара отверстий, чтобы закрепить котел окончательно и избавить его от возможных вибраций.
Шаг 5 – подключение газового контура

Шаг 5 – подключение газового контура

Все входные и выходные патрубки в навесных котлах располагаются снизу. Первым подключается газовый контур – смотрите на маркировку и обращайтесь к инструкции котла, чтобы точно знать, что и где находится.

На вводной патрубок накручиваем газовый кран. Предварительно резьбу можно уплотнить желтой фум лентой. Убедитесь, что в гайке имеется паронитовая прокладка. Качественно затяните соединение гаечными ключами. Далее на кран подключите гибкую подводку от газовой трубы – правила соединения те же.

Внимание! Используйте только специальные подводки для газа. Лучше всего взять сильфонный стальной шланг.
Шаг 6 – контуры ГВС и СО

Шаг 6 – контуры ГВС и СО

Далее подключаются контуры на отопление и ГВС. Опять же, смотрите маркировку. Если ваш котел одноконтурный, то у него будет всего 2 патрубка. В двухконтурном их 4. На отопление подключается подача и обратка, а на водоснабжение подача холодной воды и разводка до сантехнических приборов. На этом входе устанавливается фильтр механической очистки, который периодически придется ревизовать. Такую же примочку можно сделать и на обратке от СО. Подобные меры будут надежно защищать теплообменники котла от засорения.
Шаг 7 – установка дымохода

Шаг 7 – установка дымохода

Правильный порядок сборки дымохода вам подскажет инструкция – различия есть от модели к модели, но, в общем, процесс идет так. Во внутренний патрубок котла вставляется манжета, которая эффективно отделит притяжную часть трубы от вытяжной. Затем одевается переходное колено. В стене труба будет свободно находиться в замурованной металлической гильзе – это обязательное условие. Все соединения дополнительно фиксируются прорезиненными хомутами. Гильза прикрывается при помощи резиновой декоративной накладки.

Далее котел подключается к электричеству и производится его первая настройка и запуск. Читайте об этом также в инструкции от производителя.

После установки вас должны снова посетить работники Горгаза и выполнить опрессовку – проверку герметичности всех соединений.
