Улей своими руками: используем чертежи для процесса изготовления

Мед вполне справедливо можно назвать «нектаром жизни», так как альтернативы комплексу его составляющих, да наряду с отменными вкусовыми качествами – попросту нет. Улей же – это своеобразное здание «производственной линии» такого драгоценного продукта, которое имеет определенную конструкцию, соответствующую правилам жизни и деятельности его обитателей. Поэтому, планируя изготовить улей своими руками, необходимо учитывать уклад жизни пчел и своеобразность их иерархии.

Улей своими руками
Улей своими руками

Правильное строение пчелиных «домов» должно предусматривать все нюансы, касающиеся обеспечения комфортной жизни и работы этих уникальных насекомых, и в связи с этим чрезвычайно важно иметь представление о том, как протекает процесс их жизнедеятельности. Владея такой информацией, легче будет понять, что и для чего предназначается в несложной конструкции ульев.

Обитатели улья и его базовое строение

Несколько слов об организации пчелиного общества

Еще из школьного курса биологии многие помнят, что пчелиное общество имеет уникальную организацию, четко выстроенную иерархию, в которой каждая пчела выполняет определенную функцию и имеет соответствующую область обитания в улье.

Пчелиная семья – это наглядный пример высокоорганизованного сообщества, с четкой иерархией особей и определенным набором функций для каждой из пчел
Пчелиная семья – это наглядный пример высокоорганизованного сообщества, с четкой иерархией особей и определенным набором функций для каждой из пчел
  • Так, работа молодых рабочих пчел заключается в кормлении молодняка, так как у них лучше, чем у представителей других иерархий развиты верхнечелюстные железы, вырабатывающие маточное молочко.
  • Переходя в средний возраст, рабочая плеча становится санитаркой, которая следит за чистотой улья.
  • Старшие пчелы обязаны заниматься постройкой сот, так как у них более активно функционируют восковые железы.
  • Пчелы, перешедшие в более «пожилой» возраст, обычно следят за охраной и вентиляцией улья.
  • Старые особи, как правило, занимаются сбором меда – их называют сборщицами или летными пчелами.
  • Трутни служат только для оплодотворения пчел-маток. Других значимых функций у них в улье не значится, но и без трутневого развода семья жить не может. Однако, ближе к концу сезона пчелы перестают пускать трутней в улей, и те, совершенно беззащитные и беспомощные, погибают.

В каждом из ульев в летний период, в пик сезона, может находиться до 40 тысяч особей.

Базовое строение улья

«Пчелиный дом» состоит из нескольких частей — это корпус, магазин, подкрышник и комплектующие детали. В каждом из отделов улья протекают различные процессы жизнедеятельности семьи, и обитают разные подразделения пчел.

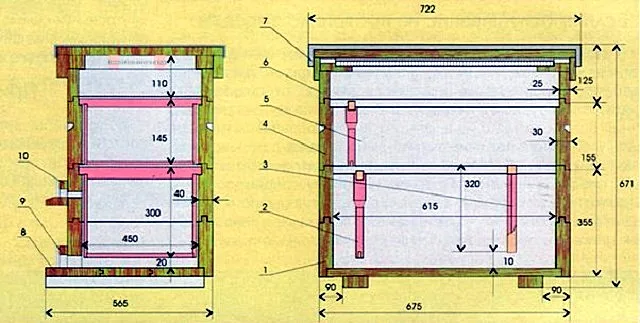

Одна из моделей улья с размерами и обозначенными деталями конструкции
Одна из моделей улья с размерами и обозначенными деталями конструкции

На данной иллюстрации представлена схема простого улья с одним гнездовым отсеком. Он состоит из следующих основных деталей:

1 – Гнездовой корпус.

2 – Рамка.

3 – Диафрагма.

4 – Магазинная надстройка.

5 – Магазинная рамка.

6 – Подкрышник.

7 – Крыша.

8 – Днище.

9 – Летковая задвижка нижняя.

10 – Верхняя летковая задвижка.

Цены на улей

улей для пчёл
  • Корпус — это основная часть улья, используемая всеми пчелами в течение всего года. В этом отделе постоянно располагается и делает кладки яиц в построенные соты пчелиная матка. В летнее время, когда происходит наиболее активная деятельность пчел, соты заполнены пчелиным расплодом, пергой и медом.
 Соты с развивающимися личинками пчел – каждая в своей ячейке
Соты с развивающимися личинками пчел – каждая в своей ячейке

Корпус в большинстве разновидностей ульев располагается в нижней их части. Он должен быть хорошо защищен от холода и жары, поэтому его стенки делают с применением утепляющего материала. В качестве утеплителя чаще всего используют веллит – это термоизоляционная плита, изготовленная из бумаги, пропитанной битумом, но иногда применяют льняные маты или даже пенополистирол.

В корпусе располагаются гнездовые рамки, их число может варьироваться, обычно от 9 до 16 штук, в зависимости от размера и типа улья. Рамки входят в комплект съемных деталей.

Корпус имеет дно, которое в некоторых моделях делают съемным. Рамки подвешиваются и должны быть удалены от дна, как минимум, на 20÷25 мм, образуя таким образом подрамочное пространство, которое необходимо для проведения уборки улья перед весенним очистительным облетом пчел.

Для удобства проведения этого процесса, некоторые пчеловоды увеличивают подрамочное пространство до 40÷60 мм. В таком более просторном «помещении» под рамками удобно размещать на зиму емкость с подкормкой для пчел. Кроме того, оно работает, как паровоздушный клапан, в отсутствие которого произойдет снижение активности роевого состояния пчелосемьи, потому что летные пчелы не сядут на соты с расплодом.

Расстояние между боковыми частями рамок и стенками корпуса называют межрамочной удочкой, и оно должно составлять не менее 6 мм, так как через него пчелы после постройки сотов переходят от одной соты к другой. Большее пространство между рамками, составляющее более 10 мм пчелы заделают воском, а меньшее, уже 4-х мм – прополисом.

В передней части корпуса прорезается леток. Как правило, его делают внизу, так как отверстие, сделанное вверху, отводит около трети тепла, и для сохранения тепла чаще делается только один леток. Это отверстие должно быть небольшим, но в полной мере обеспечивать свободный вылет и возвращение пчел обратно в улей. В некоторых конструкциях устраивается два летка – верхний и нижний. Первый из них открывается в весенне-летнее время, в период главного медосбора, а на зиму закрывается. Нижний же леток в этом случае делается небольшим и приоткрывается на зимнее время для обеспечения доступа воздуха. Так, на каждую рамку с сотами необходимо оставить примерно 10 мм² открытого летка.

Кроме этого, открытость летка может регулироваться с помощью втулки, если она предусмотрена в конструкции улья. Так, для зимовки пчел на восьми сотах, леток должен иметь длину не менее 100 и высоту 8 мм. Во время летнего сбора втулку иногда полностью удаляют и леток открывают на всю ширину. Леток заканчивается «коридорчиком», который закрывается с помощью откидной задвижки, закрепляющейся на передней стенки корпуса вращающейся петлей. Задвижка должна иметь три положения открытости: летом она открывается полностью, зимой оставляется полуоткрытой, а в период кочевки пчел – наглухо закрывает проход.

В некоторых моделях ульев в задней стенке корпуса делается окошко, через которое устанавливаются внутрь кормушки, рамки для воска и т.п. На зиму это отверстие закрывается утеплительным материалом. Предпочтительнее всего выбрать для этой цели войлочный мат.

  • Магазинная надставка или просто магазин – это секция улья, располагающаяся над корпусом. В нее пчелы складывают мед в период взятка. Магазин обычно изготавливается с теми же линейными параметрами, что и корпус, и в нем размещается такое же количество рамок для сот. Надставка должна быть теплой, поэтому ее термоизолируют вместе с корпусом, или же делают для нее двойные стенки.

Этот отсек улья также используют для зимовки сборного отводка. Однако, необходимо отметить, что в некоторых моделях магазин и вовсе не устраивается.

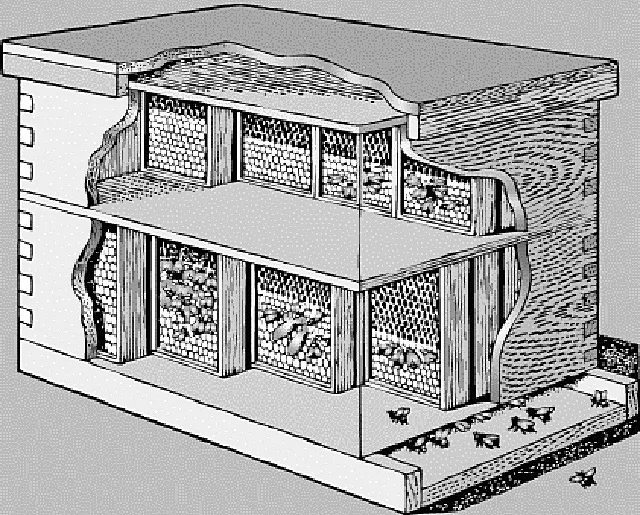

Эскиз одной из моделей улья в разрезе
Эскиз одной из моделей улья в разрезе
  • Подкрышник (потолочная панель) – эта часть конструкции предназначена для перекрытия магазина или гнездового корпуса, защиты его от попадания дождевой воды и одновременного создания воздушного пространства по типу чердака, которое способствует поддержанию оптимальной температуры в улье. Однако, довольно часто подкрышник заменяет саму крышу, и может иметь разные формы. В этом случае его поверхность снаружи оббивается тонким стальным листом.

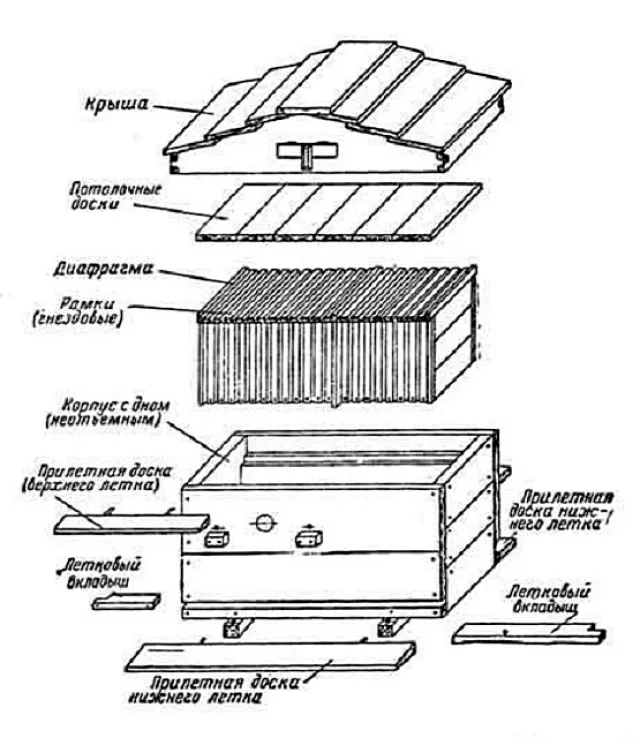

Еще одна достаточно несложная в изготовлении модель улья
Еще одна достаточно несложная в изготовлении модель улья

Если подкрышник используется в качестве односкатной крыши, то его закрепляют на стенке фасадной части улья с помощью петель, а на задней стенке он должен плотно фиксироваться к магазинной секции или к корпусу.

  • Комплектующие улей элементы. К этому набору деталей относят рамки, их разделители, диафрагму, рубероидный подрамник, потолочины, разделительную решетку, утеплительные материалы, вентиляционную раму, откидные петли и соединительную ленту.

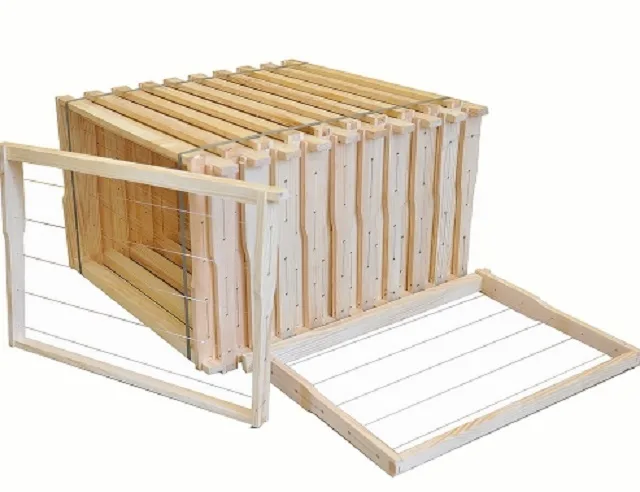

Рамки для улья с натянутой на них проволокой
Рамки для улья с натянутой на них проволокой

Рамки для корпуса и магазина изготавливаются из натуральной древесины. Их толщина чаще всего составляет от 10 до 40 мм. Для упрощения работы пчел по созданию сотов, иногда на рамки натягивается нержавеющая проволока, которую можно заменить толстой леской. Рамки могут иметь разную форму в зависимости от конструкции и вида улья. Так, различают:

— низко-широкие рамки, имеющие высоту меньше, чем их ширина;

— узко-высокие – их ширина всегда меньше высоты;

— квадратные рамки.

Чертеж рамки одной из моделей улья. Принцип устройства сохраняется и в большинстве других моделей – меняются лишь линейные размеры.
Чертеж рамки одной из моделей улья. Принцип устройства сохраняется и в большинстве других моделей – меняются лишь линейные размеры.

Однако, у всех рамок верхняя перекладина имеет одинаково выступающие края – фальцы. Именно на этих выступах рамки и будут держаться в улье, опираясь ими на рейки, закрепленные на стенках корпуса или магазина.

Постоянные разделители – эти детали необходимы для обеспечения определенного расстояния между рамками. Эти элементы бывают точечными и линейными. Точечные скрепляют соседние рамки на нужном расстоянии только в одной точке, а линейные по нижней планке. Кроме них, существуют плоские и профильные боковые разделители.

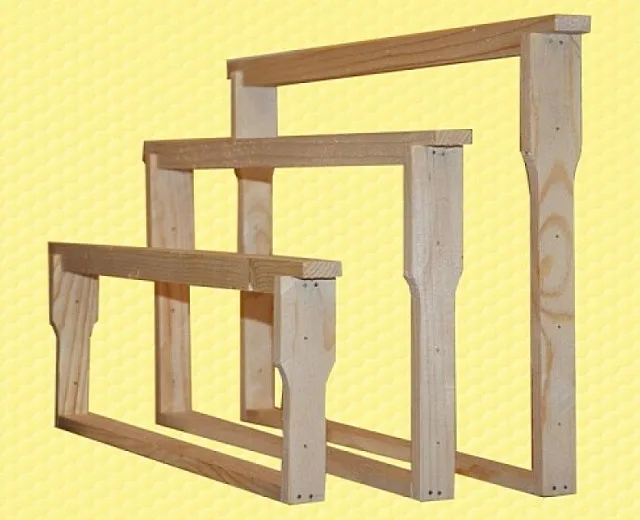

Рамки, оснащенные профильными боковыми разделителями, задающими необходимый просвет
Рамки, оснащенные профильными боковыми разделителями, задающими необходимый просвет

На иллюстрации выше хорошо видны профильные разделители – это расширения боковых реек в верхней части, которые не дают соприкасаться сотам, создаваемым пчелами внутри рамки. Это расширение еще часто называют плечиком, и его длина составляет около 100 мм.

Диафрагма (вставная доска) предназначена для ограничения пчелиного гнезда. Представляет собой дощатую или древесноволокнистую плиту равную по ширине высоте внутреннему размеру корпуса. Она располагается внутри, разделяя улей его на две части. Нередко ее применяют в том случае, если в одном улье разделяются две пчелиные семьи.

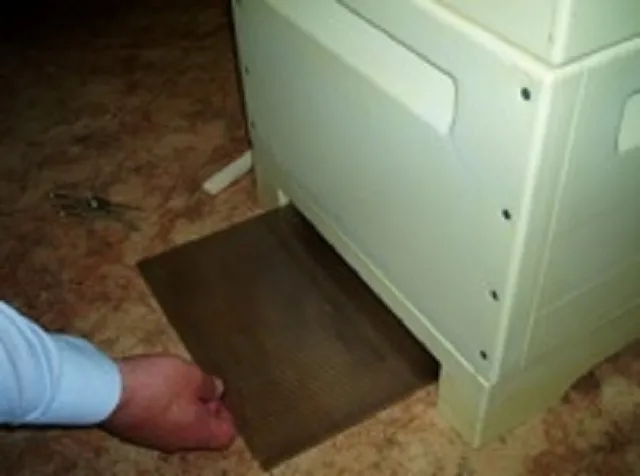

Рубероидный подрамник – своеобразная подстилка на дно улья на зимний период
Рубероидный подрамник – своеобразная подстилка на дно улья на зимний период

Рубероидный подрамник – это лист рубероида с полностью выветрившемся из него запахом и обработанный специальным составом, по длине и ширине соответствующий размерам дна корпуса. Его вставляют в улей через летковое отверстие, во время пополнения улья кормовыми запасами на зиму. За зиму на листе скапливаются крошки воска, крошки с сот и подмор. По весеннему содержимому подрамника опытные пчеловоды определяют качество зимовки пчелиной семьи. Подрамник удаляется из улья в конце зимы и хранится с соблюдением определённых условий до конца сезона.

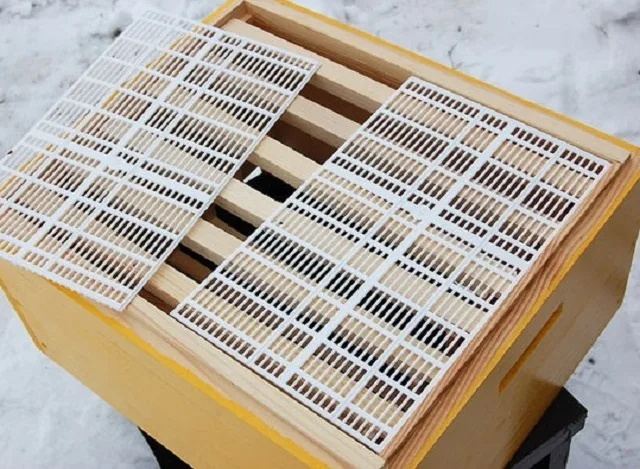

Разделительная рамка – не дает возможности трутням и пчеломатке проникать в магазинную надстройку, оставаясь при этом проходимой для рабочих пчел
Разделительная рамка – не дает возможности трутням и пчеломатке проникать в магазинную надстройку, оставаясь при этом проходимой для рабочих пчел

Разделительная решетка устанавливается между корпусом и магазином для того, чтобы пчелиная матка не смогла перейти из одной части улья в другой. Решетка может быть проволочной или штампованной из пластика. Ширина отверстий ячеек решетки должна составлять 4,2 мм, для того, чтобы через них свободно проходили рабочие пчелы, а обладающие более крупными размерами матка и трутни оставались в основной гнездовой секции корпуса.

Вентиляционная рама представляет собой легкую конструкцию из деревянных реек, на которую натягивается металлическая сетка с ячейками 3×3 мм. Вентиляционную рамку укладывают вместо подкрышника в верхней части улья, но иногда вентиляционное окно делают и в самом подкрышнике. Особенно важно качественную устроить вентиляцию при перевозке ульев на новое место медосбора.

Откидные петли предназначены в конструкции улья для соединения гнездового корпуса с магазинной надставкой. Петли закрепляются по углам на передней стенке улья, между гнездовым корпусом и магазином. Петли позволяют или откинуть или снять полностью магазин, открыв внутреннее пространство гнездового корпуса. В некоторых моделях корпус и магазин соединяются с помощью выдвижных скоб.

Соединительная лента устанавливается по линии стыковки гнездового корпуса и магазинной надставки и подкрышника, служит для надежного их соединения. Она, как правило, изготавливается из стальной полосы шириной в 25 мм и толщиной в 2 мм. Применяется не во всех моделях ульев.

Теперь, рассмотрев основные детали конструкции, стоит перейти к информации о разновидностях ульев.

Популярные типы ульев

В первую очередь нужно сказать, что ульи разделяются на разборные и неразборные, но вторые уже довольно давно не используются пчеловодами, так как с ними крайне неудобно работать. Кроме этого, пчелиные жилища различаются по конструкции, объему, материалам изготовления и функциональности. Один отдел улья обычно может вмещать в себя до 16 рамок, на которых пчелиная семья производит постройку сот, предназначенных для выращивания расплода и хранения меда.

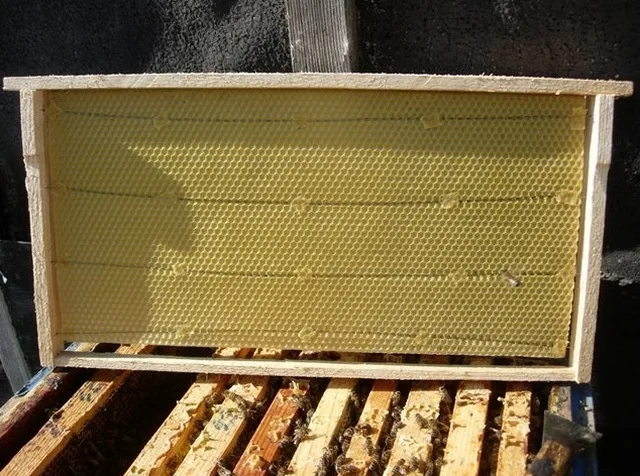

Рамка с сотами для улья горизонтального типа
Рамка с сотами для улья горизонтального типа

Современные рамочные ульи бывают вертикальными и горизонтальными. В последних имеется в наличии только один корпус, который может быть расширен в обе стороны, благодаря этому, при необходимости, можно изменить количество рамок. Однако, рамки для такой конструкции получаются довольно большими и тяжелыми.

Вертикальный вариант ульев увеличивают за счет надстроек, при этом рамки получаются компактными и легкими.

Кроме этого, существуют комбинированные варианты, объединяющие в себе конструкцию вертикальных и горизонтальных ульев. Эти модели имеют несколько секций,  отделенных друг от друга перегородками, которые могут быть сдвинуты в одну или другую сторону, за счет чего можно установить в корпус дополнительные рамки.

Пчелиные дома разделяются и по функциональному использованию. Так, некоторые улья используются исключительно для зимовки пчелиных семей.

Разработано весьма большое количество разнообразных типов ульев. Некоторые имеют уникальную конструкцию, другие были спроектированы по схожему типу, в разных странах, но совершенно независимо друг от друга, и имеют разные названия.

Далее будут рассмотрены некоторые из них.

Альпийский улей

Этот тип ульев изобретен пчеловодом Роже Делоном. Конструкция представляет собой многокорпусную вертикальную «пирамиду», напоминающую многоэтажный дом. Эта разновидность появилась в результате многолетних наблюдений за жизнью и повадками насекомых, поэтому пчеловод постарался по максимуму воссоздать естественные условия обитания пчел в природе. Благодаря тому, что гнездовые корпуса в этом улье расположены один над другим, конструкция имеет компактные размеры в основании. В корпусах альпийского улья нет перегородок, вентиляционных зазоров и решеток, так как поступление свежего и отвод использованного воздуха, осуществляется с помощью естественной циркуляции, через леток, который обустраивают в нижней части общей конструкции.

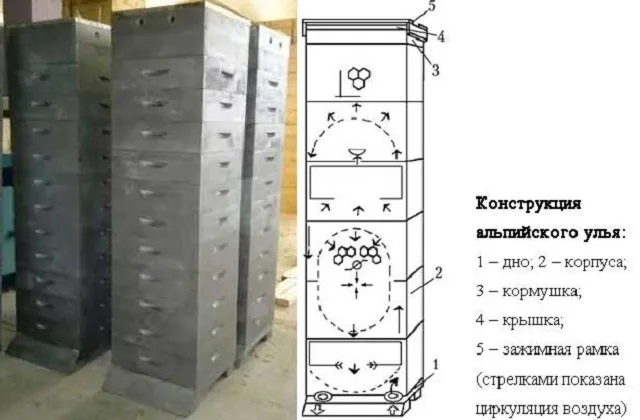

Характерная внешность альпийского улья и схема вентиляции воздуха в нем
Характерная внешность альпийского улья и схема вентиляции воздуха в нем

Для того чтобы в улье не собиралась излишняя влага и не образовывался конденсат, в верхней части конструкции предусматривается кормушка или потолок, который создает воздушную подушку. Крышка, расположенная сверху улья, оснащенная слоем утеплительного материала, и надежно защищает его от перегревания при ярком солнце.

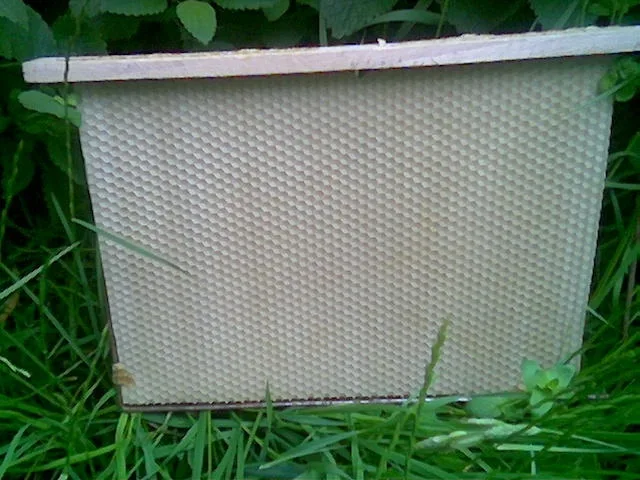

Рамка альпийского улья имеет специфическую конструкцию
Рамка альпийского улья имеет специфическую конструкцию

Рамки альпийского улья обладают отличительной особенностью в том, что не имеют нижней и боковой планки, а вместо них делается проволочный каркас. А для расположения искусственной вощины в верхней планке рамки прорезается щель.

На постройку такого улья уходит значительно меньше материала, а толстого слоя утеплителя для стенок совсем не требуется, так как для зимовки ульи Делона накрываются полиэтиленовым пакетом.

Как можно видеть из иллюстраций, альпийский улей состоит из нескольких корпусов, установленных друг на друга. Все корпуса, кроме нижнего, не имеют дна, но на их стенках закрепляются гребенки или рейки, между которыми затем устанавливаются рамки.

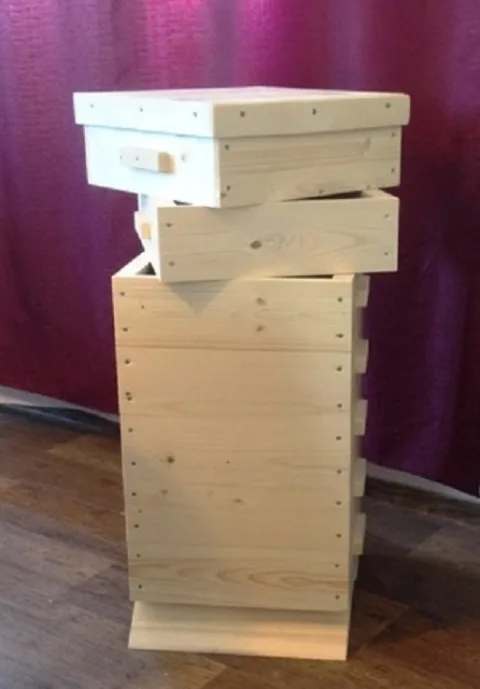

Альпийский улей Делона собирается вертикально из целой череды корпусов-отделов
Альпийский улей Делона собирается вертикально из целой череды корпусов-отделов

Каждое отделение общего корпуса может быть рассчитано на 3÷8 рамок, в зависимости от количества особей в пчелиной семье.

Донная часть конструкции изготавливается из доски толщиной в 30 мм. Внутреннюю поверхность днища, перед ее установкой опытные пчеловоды рекомендуют пропитать льняным маслом. Снаружи дно нужно обязательно покрыть краской с содержанием алюминия.

В самый верхний отдел корпуса, под крышу, помещают кормушку-поилку для пчел, которую заполняют сладким сиропом. Кормушка представляет собой лоток, разделенный на две части перегородкой, в каждой из ее отделов находятся выступы – так называемые «вулканчики», которые накрываются пластиковыми стаканчиками.

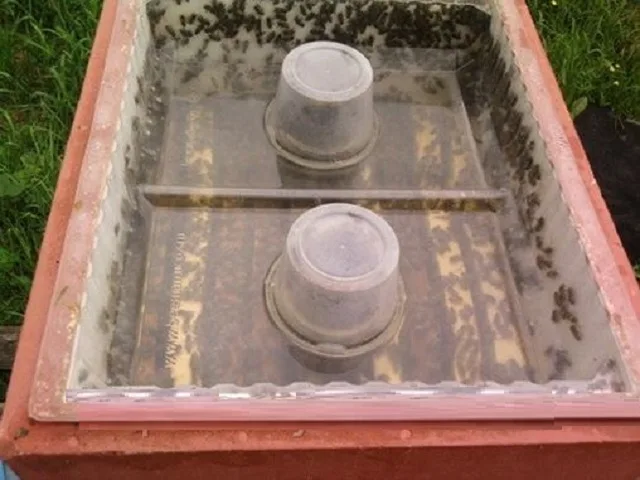

Кормушка – поилка для пчел с двумя «вулканчиками»
Кормушка – поилка для пчел с двумя «вулканчиками»

Кормушку можно сделать самостоятельно или купить в готовом виде.

Улей Дадана — Блатта

Этот улей имеет довольно простую конструкцию, поэтому пользуется широкой большой популярностью среди пасечников. Корпус улья Дадана обычно рассчитан на 12 рамок, но существует возможность увеличения высоты корпуса установкой сверху магазинных надстроек, в которые устанавливаются полурамки.

Цены на поилки для пчел

поилка для пчел

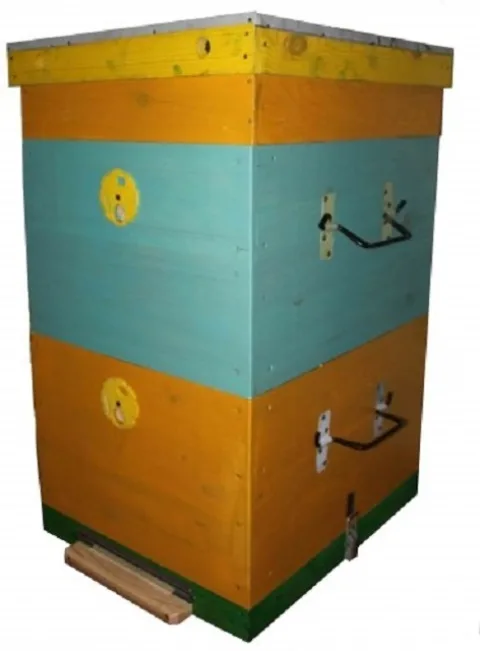

Типичный вид улья Дадана снаружи – за счет чередования цветов окраски хорошо видны гнездовой корпус, магазинная надстройка и подкрышник
Типичный вид улья Дадана снаружи – за счет чередования цветов окраски хорошо видны гнездовой корпус, магазинная надстройка и подкрышник

Вместо магазинных надстроек, сверху нижнего корпуса может быть установлен дополнительный полноценный корпус со стандартными рамками. В зимний период все пчелы находятся в гнездовом корпусе, а по весне, когда пчелиная семья начинает расти, осуществляется установка необходимого количества надстроек.

Все части улья делаются съемными, но скрепленными откидными замками.

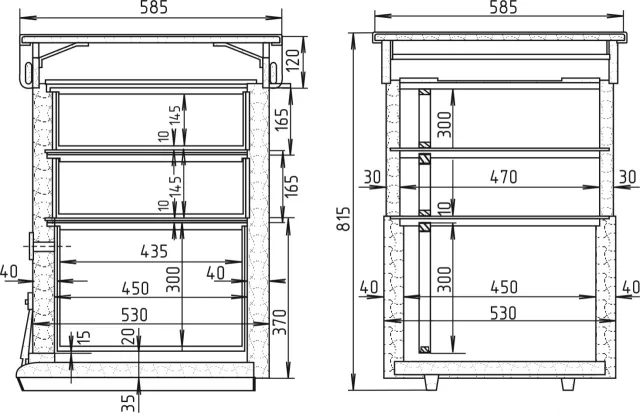

Типичный вид улья Дадана снаружи – за счет чередования цветов окраски хорошо видны гнездовой корпус, магазинная надстройка и подкрышник
Типичный вид улья Дадана снаружи – за счет чередования цветов окраски хорошо видны гнездовой корпус, магазинная надстройка и подкрышник

В верхней части конструкции, под крышей должно быть также предусмотрено место для установки кормушки.

Улей Лангстрота

Эту конструкцию еще часто называют «Рута», и она позволяет содержать несколько семей пчел, что упрощает уход за ними. Такая модель может состоять из нескольких корпусов – обычно их бывает от двух до шести, и каждый из них содержит по 10÷12 рамок. Корпуса добавляются по мере разрастания пчелиной семьи, поэтому сначала улей, как правило, состоит из двух корпусов или корпуса и магазина.

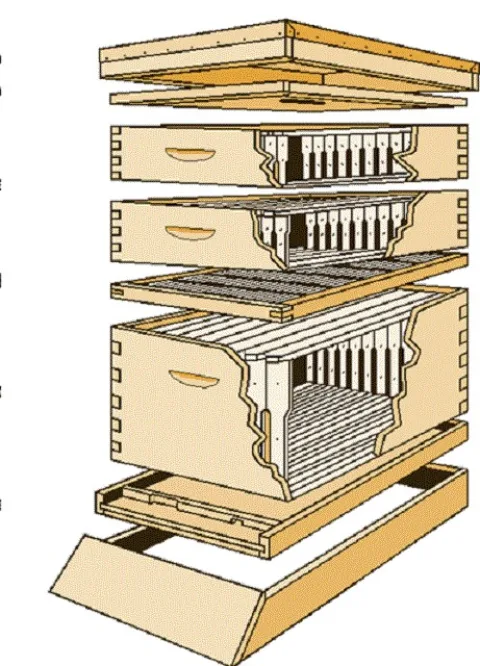

Улей Лангстрота или, иначе, «Рута»
Улей Лангстрота или, иначе, «Рута»

Улей «Рута» состоит из следующих элементов конструкции:

— подставки или ножек;

— дна с обустроенным нижним летком;

— гнездового корпуса (пчелиный клуб);

— разделительной решетки;

— магазинов;

— потолка;

— подкрышника;

— крышки.

Дополнительные гнездовые корпуса устанавливаются на нижний корпус, то есть разделительная решетка будет находиться сверху них.

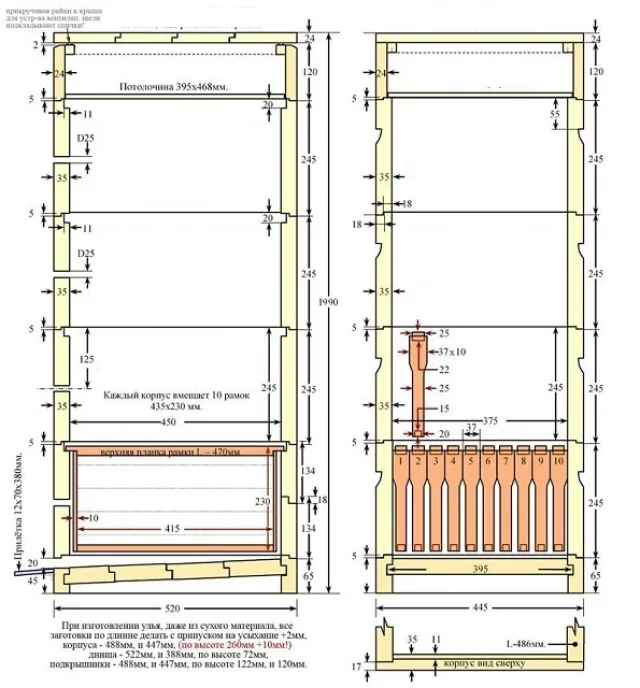

Пример чертежа улья «Рута»
Пример чертежа улья «Рута»

Гнездовые или расплодные корпуса изготавливаются из целых, то есть без трещин, хорошо оструганных до гладкости досок толщиной в 35 мм. Для изготовления стенок подходят мягкие породы древесины — это может быть сосна, ель, осина, липа и другие, но лучше все-таки выбирать дерево не смолистых, лиственных пород. Не стоит выбирать для этой цели лиственницу, так как она имеет в своем составе много смол, а кроме того, эта древесина при рассыхании дает многочисленные трещины и начинает коробиться.

Стенки корпуса связывают между собой саморезами с дополнительным применением водостойкого клея, наносимого в прямой шип — такое соединение будет прочным и исключит любые перекосы. В каждом корпусе обязательно просверливается вентиляционно-прилетное отверстие – его диаметр и расположение хорошо видны на чертеже.

Внутренний размер корпуса – 450×375 мм, его высота составляет 245÷250 мм. При изготовлении ко всем деталям, формирующим высоту, добавляется по 10 мм, так как дерево со временем дает усадку. Наружный размер – 520×445 мм, а высота улья зависит от количества корпусов и магазинов.

Показанный на иллюстрации корпус рассчитан на 10 рамок размером 435×230 мм. Их лучше всего делать из березы, липы или осины, а хвойные породы применять нежелательно. Точный размер рамок по ширине боковых стенок проставлен на чертеже-схеме.

С боков на корпуса закрепляются ручки, или же делаются углубления размером 30×90 мм для удобства транспортировки ульев.

Потолочная панель изготавливается из досок толщиной в 20 мм и имеет размер 468×395 мм.

Над потолочной дощатой панелью, между ней и крышей, внутрь подкрышного пространства помещается кормушка. Сверху конструкция покрывается крышей из досок толщиной в 25 мм, на которые настилается алюминиевый или стальной лист. Некоторые пасечники оснащают крышу слоем утеплителя – разумная мера, которая не дает перегреваться или переохлаждаться гнездовым корпусам.

Снаружи все поверхности улья нужно пропитать олифой и покрасить – так древесина будет меньше подвержена внешним агрессивным воздействиям ультрафиолета и влаги, и улей прослужит значительно дольше.

На представленных ниже фотографиях хорошо видна конструкция различных отделов улья. Некоторые из них отличаются от чертежа, показанного выше, но нередко пасечники предпочитает свою конструкцию этого сооружения, учитывая собственный опыт ухода за ними.

Цены на обрезную доску

обрезная доска

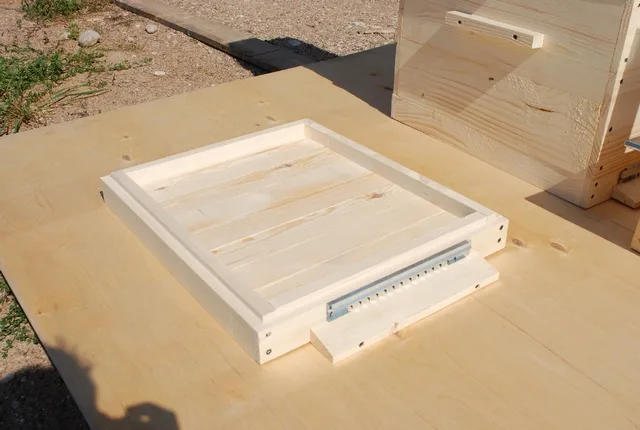

Готовое дно нового улья
Готовое дно нового улья

Так, например, на схеме донная поверхность расположена под углом, со скатом к прилетной доске, а на иллюстрации дно улья ровное.

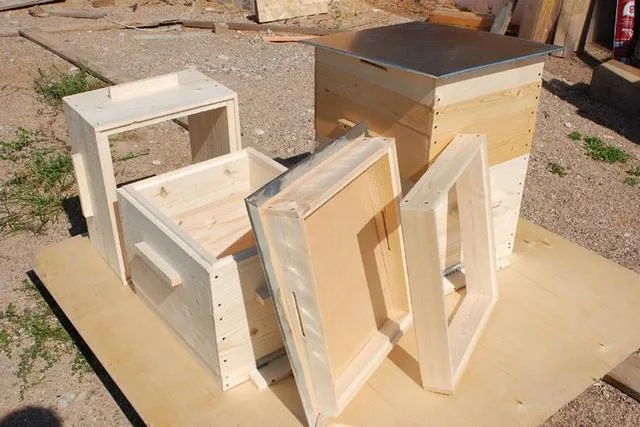

Улей в разобранном состоянии. Важна точность изготовления всех отделов, чтобы они при монтаже плотно прилегали один к другому
Улей в разобранном состоянии. Важна точность изготовления всех отделов, чтобы они при монтаже плотно прилегали один к другому

Все элементы конструкции должны плотно прилегать друг к другу, поэтому при изготовлении, примерки деталей должны происходить постоянно.

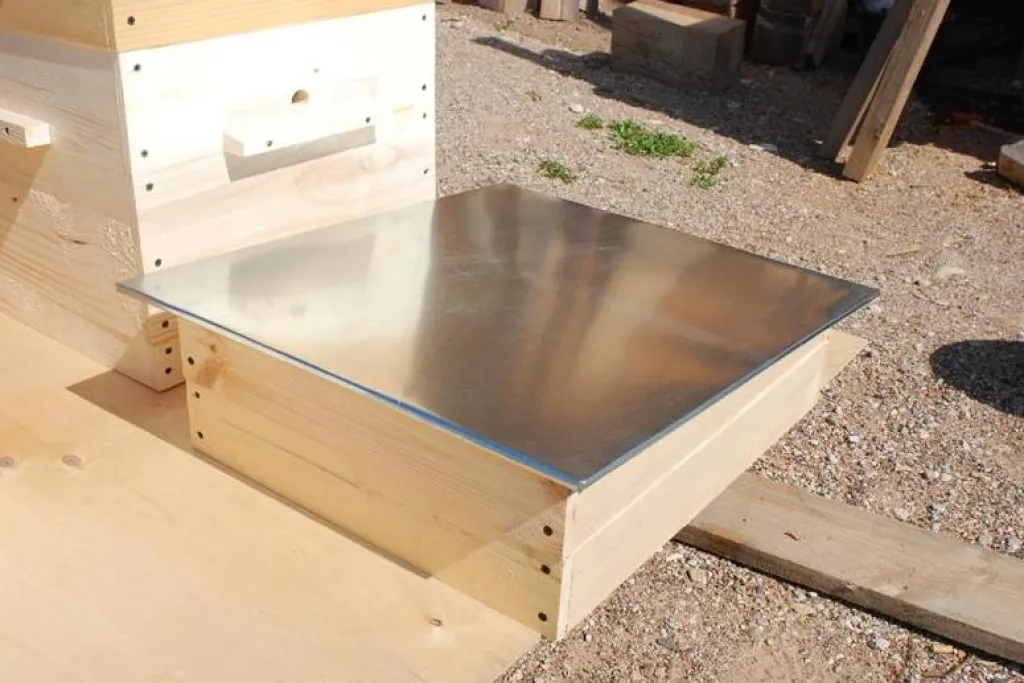

Металлическое покрытие крыши будет оптимальным вариантом, благодаря своей отражающей способности
Металлическое покрытие крыши будет оптимальным вариантом, благодаря своей отражающей способности

Крышу лучше всего сделать скатную и покрыть ее алюминиевым или стальным листом. Скат убережет улей от попадания в него дождевой воды, а некрашеная оцинкованная сталь или алюминий будут эффективно отражать солнечные лучи, не допуская перегрева.

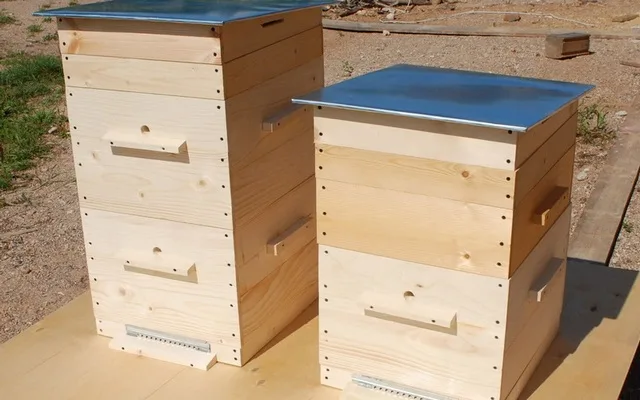

Новые ульи Лангстрота («Рута») в собранном состоянии
Новые ульи Лангстрота («Рута») в собранном состоянии

Ульи, используемые на пасеках в регионах с холодным зимним климатом, делают двустенным с внутренним утеплением. При этом общая толщина стенок будет составлять 40÷50 мм

Цены на алюминиевые листы

Алюминиевый лист

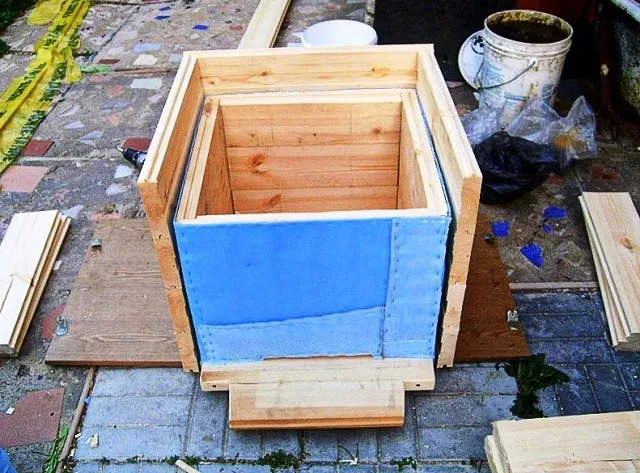

Для регионов с традиционно холодными зимами лучше предусмотреть дополнительное утепление корпуса улья
Для регионов с традиционно холодными зимами лучше предусмотреть дополнительное утепление корпуса улья

Опытные пчеловоды рекомендуют увеличивать подрамочное пространство до 90÷120 мм, так как это делает более комфортными условия зимовки пчел. Если такой размер подрамочного пространства не был предусмотрен заранее, то можно гнездовой корпус можно установить на пустую магазинную надставку. Кроме того, такой размер подрамочного пространства помогает избежать появления и развития восковой моли.

Для того чтобы пчелы не попадали в подрамочное пространство, оно перекрывается металлической сеткой с размером ячеек 4,4 мм, которая обрамляется по краям деревянными или металлическими планками.

Рамки должны быть подняты над донной поверхностью на 150÷200 мм.

В донном блоке улья устанавливается выдвижной поддон, имеющий бортики высотой в 40÷50 мм, в который может настилаться рубероидный подрамник.

Данный поддон в том числе может использоваться во время лечения пчел от варроатоза. В него засыпаются мелко нарубленные лечебные травы – в основном для этой цели применяется отцветшая пижма.

Кассетный улей

Конструкция кассетного улья отличается от других моделей тем, что гнездовые корпуса изготавливаются в виде выдвижных ящиков, устанавливаемых в общий корпус с закрепленными на его боковых стенках брусками – полозками, по которым и будут ходить корпуса-кассеты. Между установленными в корпуса рамками должно сохраняться расстояние в 10 мм — это обеспечивает беспрепятственное выдвижение корпусов, а также возможность отделить одну часть улья от основного пространства решетками или фанерными перегородками – съемными столами, устанавливаемыми горизонтально.

Кассетная конструкция несколько сложнее в изготовлении, и для нее потребуется больше материала. Но вместе с тем она удобнее в транспортировке, поэтому именно такие ульи изготавливаются для выездных пасек.

Кроме этого, кассетная конструкция позволяет содержать в одном улье сразу несколько семей, отделив их друг от друга фанерными перемычками.

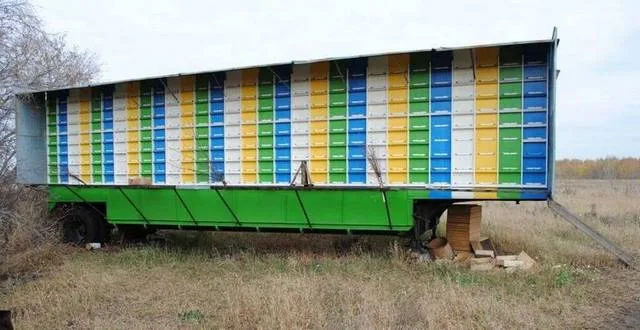

Пасека-прицеп, в которой ульи оборудованы по кассетному принципу
Пасека-прицеп, в которой ульи оборудованы по кассетному принципу

Учитывая то, что каждая кассета имеет свои собственные стенки, и она устанавливается в общий корпус, улей получается двустенным. Кроме того, основной корпус должен быть собран из досок толщиной в 35 мм или же из двух слоев влагостойкой фанеры с утеплителем, установленным между ними.

Для повышения устойчивости древесины к внешним факторам, все детали конструкции рекомендовано пропитать жидким воском.

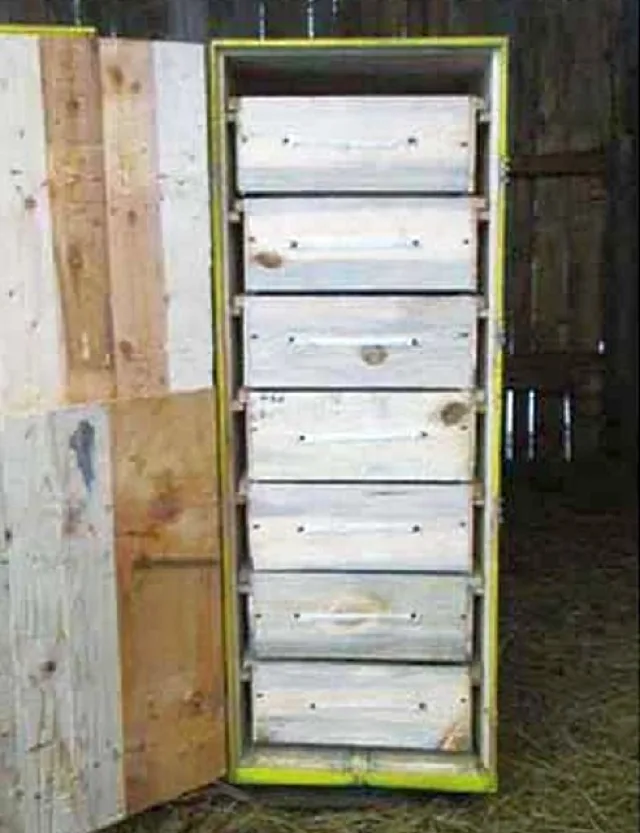

Каждая из кассет задвигается в общий корпус по расположенным по бокам полозьям
Каждая из кассет задвигается в общий корпус по расположенным по бокам полозьям

В данной конструкции летки предусмотрены на каждом выдвижном корпусе. Так, их центральные отверстия обычно имеют диаметр 25÷30 мм, а щелевые длину в 200 и высоту в 10 мм. Если для улья запланировано сделать общую дверь, то отверстия для летков делают в ней, напротив зазоров между кассетами. Под каждым из отверстий закрепляется прилетная рейка.

Сверху и снизу общего корпуса должны быть предусмотрены противоклещевые сетки. Весь улей защищает от дождя односкатная крыша, под которой предусмотрены вентиляционные щели.

На иллюстрации ниже представлен чертеж одного из вариантов кассетного улья, с проставленными размерами.

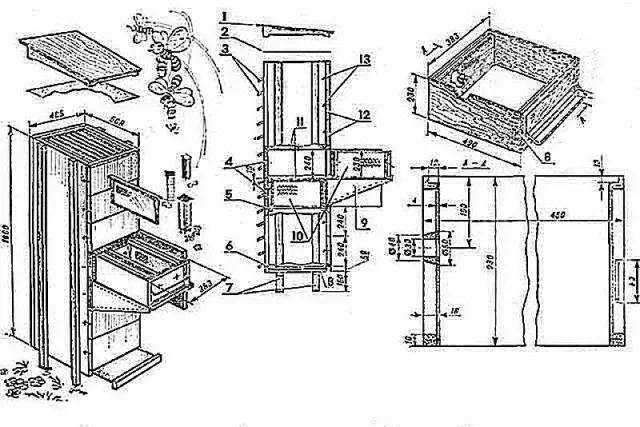

  Сборочный чертеж кассетного улья типа «Берендей»
Сборочный чертеж кассетного улья типа «Берендей»

1 – крыша, в которой предусмотрены вентиляционные прорези-щели;

2 – верхняя противоклещевая сетка;

3 – прилетные рейки;

4 – центральные круглые летки;

5 – щелевидный леток;

6 – выдвижной поддон с противоклещевой сеткой;

7 – ножки или опорные стойки;

8 – корпус выдвижной кассеты;

9 — съемный стол – кронштейны, которые могут переставляться по высоте. Обеспечивают необходимый уровень удобства при работе с выдвинутой наружу кассетой.

10 — сотовые рамки;

11 – полозки для выдвигания кассет;

12 — дверцы;

13 — крючки накидные для фиксации створок дверец.

Улей лежак

Этот вариант дома для пчел — довольно большой по размерам, и располагается, в отличие от других конструкций, не вертикально, а горизонтально. Он представляет собой короб, разделенный на две части, в каждой из которых поселяется отдельная семья пчел со своей маткой. Преимущество такой конструкции состоит в том, что уход за пчелами упрощается и требует от пчеловода меньше сил и времени.

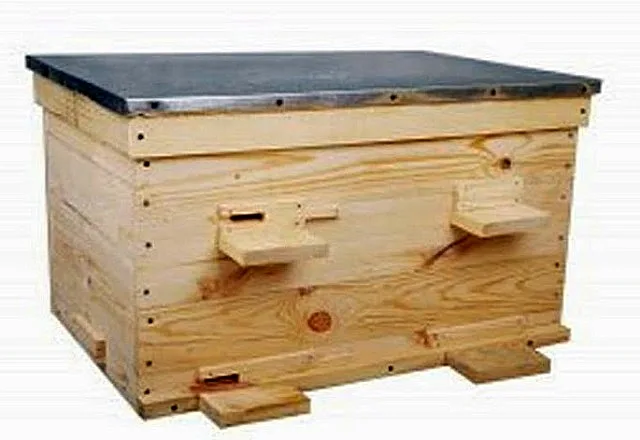

Большой популярностью у российских пчеловодов пользуется улей-лежак горизонтального расположения
Большой популярностью у российских пчеловодов пользуется улей-лежак горизонтального расположения

Некоторые пасечники оснащают конструкцию магазином, устанавливая его сверху гнездовых отсеков или же между ними.

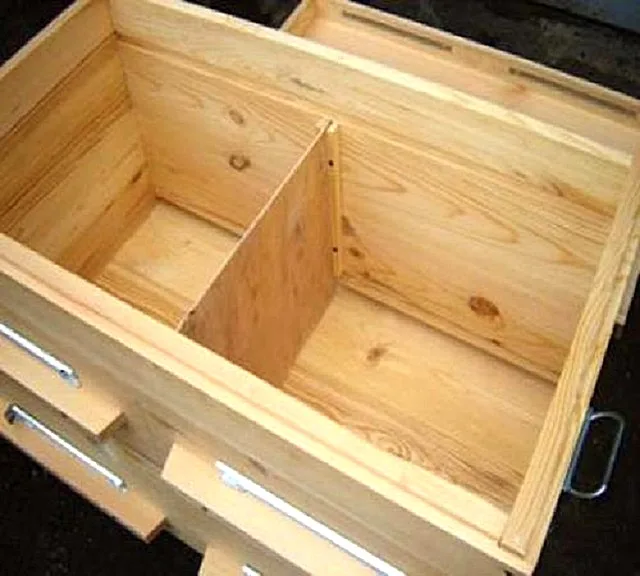

 Внутреннее пространство улья-лежака
Внутреннее пространство улья-лежака

Дно этой модели улья изготавливается из доски толщиной в 40 мм, стенки – 25 мм. Размер дна улья составляет 580×385 мм, крыши 600×405 мм. Высота готовой постройки составляет 315 мм, подкрышное пространство 590×395 мм, высотой в 80 мм.

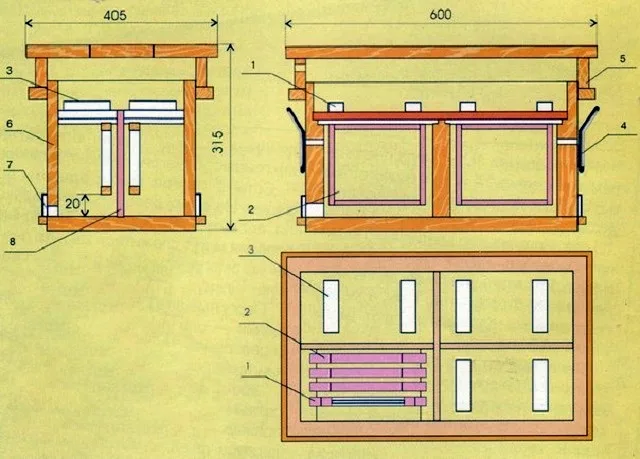

Чертеж одной из моделей улья-лежака
Чертеж одной из моделей улья-лежака

1 – кормушки и поилки для пчел;

2 – сотовые рамки;

3 – крышки, перекрывающие отсеки улья;

4 – ручки для перестановки улья;

5 – общая крыша улья;

6 – корпус улья;

7 – задвижки летковых окошек;

8 – внутренние перегородки, разделяющее общее пространство улья на отдельные секции.

Соединяются детали улья с помощью саморезов. Для закрепления крыши к корпусу обычно используются петли, чтобы была возможность ее откидывания. Во внутреннем пространстве на боковых стенках, в верхней части отсека делается углубление в 12÷15, высотой в 18÷20 мм для установки рамок.

Цены на улей из ППУ

улей из ППУ

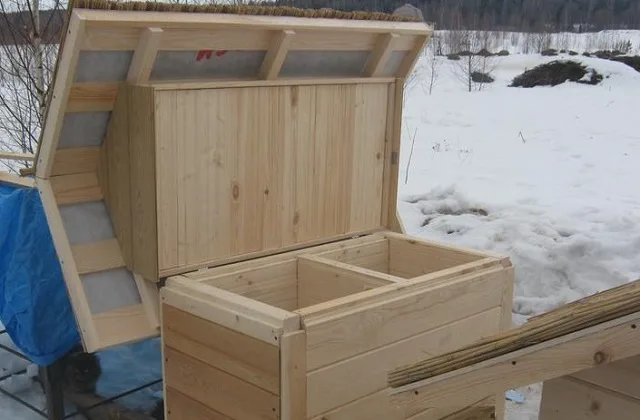

Крыша улья может быть двускатной. Она сложнее в изготовлении, но лучше защитит улей от дождя и от перегревания в жаркие летние дни
Крыша улья может быть двускатной. Она сложнее в изготовлении, но лучше защитит улей от дождя и от перегревания в жаркие летние дни

В нижней части конструкции на передней стенке для каждого из отделов устраивается леток.

Лежак может быть рассчитан и на одну пчелиную семью. Его вполне можно изготовить по размещенному ниже схеме-чертежу, который, наверное, даже не требует дополнительного описания.

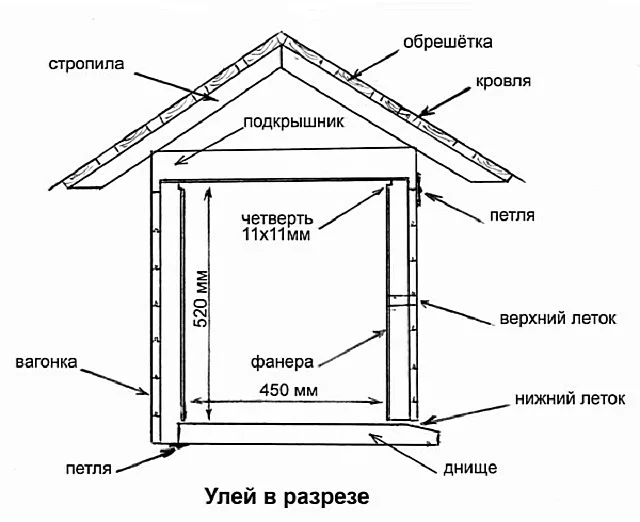

Один из самых простых в изготовлении ульев. Показан отсек, рассчитанный на одну пчелосемью, но их может быть и несколько, выстроенных в линию по горизонтали.
Один из самых простых в изготовлении ульев. Показан отсек, рассчитанный на одну пчелосемью, но их может быть и несколько, выстроенных в линию по горизонтали.

Существует и немалое количество других конструкций ульев. Выше же были рассмотрены самые популярные и наиболее доступные для изготовления.

Постройка простого улья с двускатной крышей

Улей, постройка которого будет рассмотрена в данном разделе, может изготовить любой пасечник самостоятельно, имея под рукой необходимый материал, столярные инструменты и базовые навыки работы с ними.

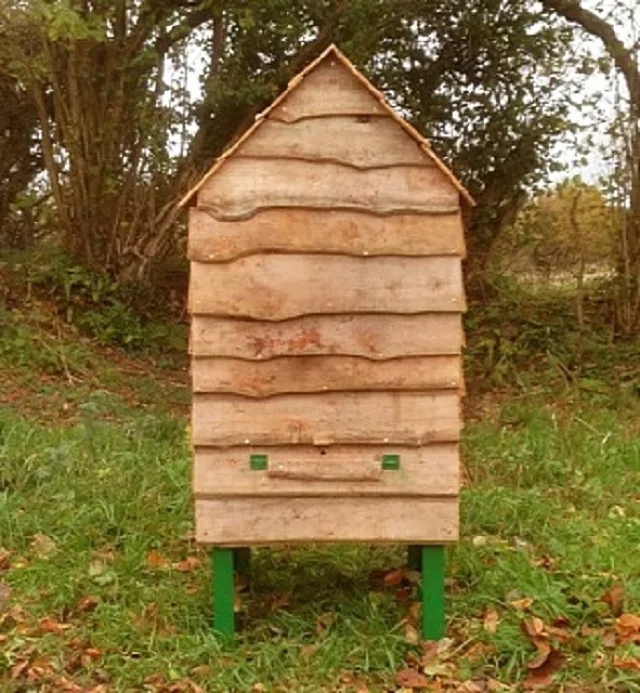

Вот такой улей с оригинальной внешней обшивкой – вполне посильная задача для большинства домашних мастеров
Вот такой улей с оригинальной внешней обшивкой – вполне посильная задача для большинства домашних мастеров

Как уже говорилось выше, первое, что потребуется для изготовления улья, кроме материалов и инструментов — это подробный чертеж будущего изделия с описанием элементов и их размеров. Размеры этого улья составляют 1300×600×600 мм, при этом высота измеряется от конька крыши.

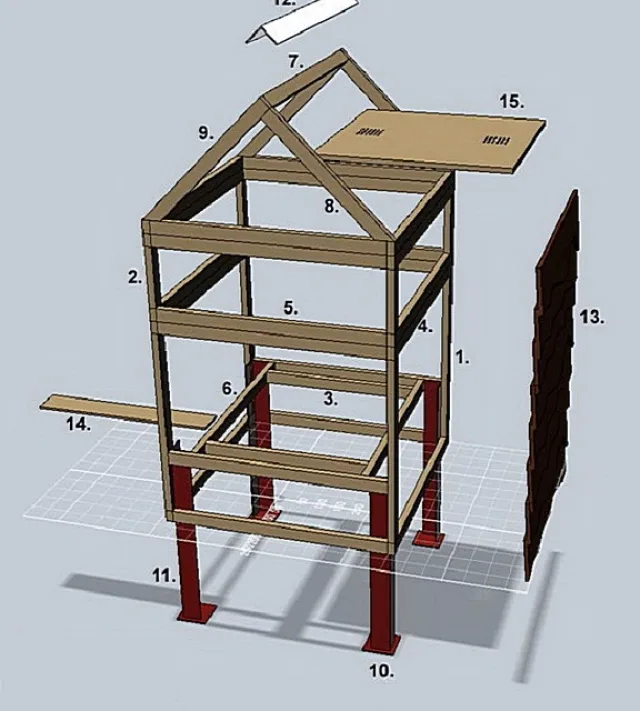

При сборке улья можно опиратья на эту схему – на ней хорошо показаны все сопряжения деталей
При сборке улья можно опираться на эту схему – на ней хорошо показаны все сопряжения деталей

Для постройки конструкции потребуется подготовить следующие детали из дерева и металла:

1 – Вертикальные стойки корпуса – 4 шт. – 486×32×18 мм.

2 – Вертикальные стойки магазинной надставки – 4 шт. – 154×32×18 мм.

3 – Продольные бруски донной части гнездового корпуса – 2 шт. – 424×32×18 мм.

4 – Поперечные бруски для гнездового корпуса, магазинной надставки, дна и подкрышника – 10 шт. – 600×32×18 мм.

5 – Продольные бруски для гнездового корпуса, магазинной надставки, дна и подкрышника – 12 шт. – 564×32×18 мм.

6 – Поперечные бруски для донной части гнездового корпуса – 2 шт. – 564×32×18 мм.

7 – Коньковый брус крыши – 1 шт. – 564×32×18 мм.

8 – Стропильные ноги крыши – 2 шт. – 392×32×18 мм (в нижней части бруски подрезаются под углом в 45 градусов).

9 – Стропильные ноги крыши – 2 шт. – 424×32×18 мм (в нижней части бруски также подрезаются под углом в 45 градусов).

10 – Подножки – 4 шт. – стальные пластины 80×80×3 мм.

11 – Подпорные ножки – 4 шт. – стальной уголок 500×50×50×3 мм.

12 – Покрытие конькового бруса – 1 шт. – алюминиевый уголок 680×50×50×3 мм.

13 – Облицовочная доска (в данном случае показана необрезная) толщиной в 6÷8 мм.

14 – Посадочная (прилетная) доска – 1 шт. – 460×70×6 мм.

15 – Фанерная панель с вентиляционными отверстиями – 1 шт. – 460×460×12 мм.

Для изготовления обозначенных выше деталей конструкции, а также для ее утепления, потребуются следующие материалы:

  • Фанера толщиной в 10÷12 мм.
  • Брус сечением 32×18 мм – 20 погонных метров.
  • Доска необрезная или деревянная вагонка толщиной в 6÷8 мм. Ее количество будет зависеть от ширины выбранного материала.
  • Гвозди длиной 50 мм.
  • Шурупы длиной 25 мм.
  • Стальной уголок длиной 2000 мм и алюминиевый уголок длиной 700 мм (50×50×3 мм).
  • Стальные пластины 4 шт. (80×80×3 мм).
  • Кровельное покрытие. Для этой цели может быть использована та же доска, что и для облицовки стен, или же стальной лист толщиной в 1÷1,5 мм и размером 600×1000 мм.
  • Откидные петли – 4 шт.
  • Оконные петли – 50×30 мм – 2 шт.
  • Льняной утеплительный материал.
  • Льняное масло для пропитки древесины.
  • Краска по дереву будет нужна, если решено будет окрасить улей снаружи.

Для постройки данной модели улья потребуются следующие инструменты:

  • Сварочный аппарат для приваривания подножек к ножкам. Если его нет, то можно обратиться в автомастерскую или к любому сварщику, который выполнит эту работу буквально за десять минут.
  • Электрическая дрель с комплектом сверл.
  • Шуруповерт с набором бит-отверток.
  • Электрический лобзик или ножовка по дереву.
  • «Болгарка» для резки металла. Она потребуется лишь в том случае, если металлические ножки будут изготавливаться самостоятельно.
  • Рулетка, угольник и простой карандаш – для проведения разметки.
  • Молоток.
  • Малярная кисть.

Подготовив все необходимое, можно приступать к работе. Весь процесс изготовления этой модели улья будет представлен в таблице ниже:

ИллюстрацияКраткое описание выполняемой операции
Первым шагом делаются заготовки деталей каркаса улья.
Для этого приобретённый брус остругивается (при необходимости), пропитывается льняным маслом и размечается, согласно размерам, указанным выше.

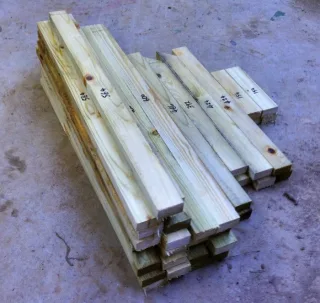

Затем, брусья нарезаются на заготовки, которые лучше всего сразу подписать. Работа осуществляется с помощью электрического лобзика или обычной ножовки по дереву. Более аккуратные срезы получаются при работе лобзиком.
Чтобы сэкономить время при сборке каркаса, рекомендуется заготовки из бруса не только пронумеровать, отметив на них длину, но и рассортировать их, разложив отдельными стопками.

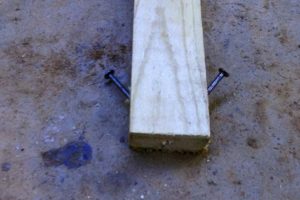

Чтобы при забивании гвоздей брус не дал трещину, их рекомендовано забивать под углом. Еще лучше будет просверлить в брусе отверстие, диаметр которого меньше толщины ножки гвоздя на 1÷1,5 мм, и только после этого производить сборку.
Отверстие просверливается тоже под углом примерно в 30 градусов, с помощью шуруповерта, в который устанавливается сверло нужного диаметра.
Сборка деревянного каркаса улья производится в определенном порядке. Начать нужно с изготовления самой нижней рамы.
Чтобы не произошло перекоса углов, брус перед скреплением выкладывается по строительному угольнику. Каждая из сторон скрепляется двумя гвоздями или же шурупами-саморезами, они вбиваются или вкручиваются через более длинный брус в торец короткого. Таким же образом собирается верхняя рама гнездового корпуса.
Теперь их нужно соединить вертикальными угловыми брусками. Их прибивают, устанавливая гвозди под углом сначала к нижней раме. Далее, на их верхние торцевые края устанавливается и закрепляется верхняя рама корпуса. Так конструкция приобретет относительную жесткость, позволяющую производить дальнейшие работы.
Теперь, согласно чертежу, от нижней рамы отмеряется расстояние в 182 мм, и на этом уровне на передней и задней стороне каркаса между вертикальными стойками устанавливаются и прибиваются горизонтальные бруски. Их верхний край должен совпадать с верхом стального уголка ножек.
Следующим шагом, от краев только что закрепленного бруса откладывается по 52 мм, и перпендикулярно им, горизонтально, вдоль стенок улья прибиваются бруски № 6. Между ними и вертикальными стойками образуется пространство, в которое должны свободно поместиться уголки-ножки. Эти бруски будут служить подставкой для вентиляционной решетки и внутреннего коридора, идущего от летка.
Далее, на этих брусках, также от краев, отмеряется по 50 мм, и уже перпендикулярно им фиксируются короткие бруски (на схеме они идут под № 3).
Следующим этапом производится сборка магазинной надставки. Монтаж осуществляется по примерно той же схеме – сначала собирается нижняя и верхняя рамы, а затем они скрепляются между собой вертикальными стойками.

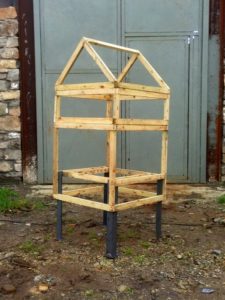

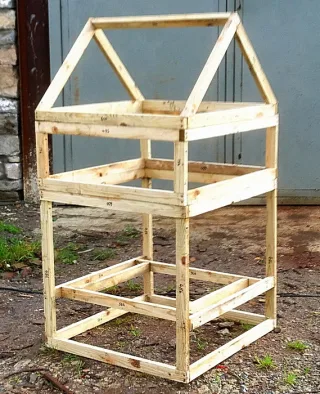

После этого переходят к скреплению элементов крыши. Сначала собирается нижняя рама, затем на ней закрепляются стропильные элементы крыши, устанавливаемые под углом. Затем, последние соединяются между собой коньковым брусом.

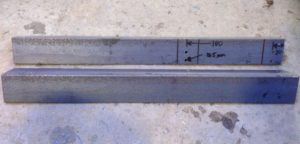

Следующим этапом подготавливаются ножки улья. Для этого стальной уголок размечается и нарезается на отрезки длиной в 500 мм.
Затем производится разметка расположения отверстий, через которые ножки будут закреплены на брусе деревянного каркаса. Первые два отверстия должны находиться в 20 мм от верхнего края уголка, вторые на расстоянии 180 мм от его верхнего края, а их диаметр равен 5 мм.
Далее, берутся подготовленные стальные пластины и привариваются к противоположной от просверленных отверстий, стороне ножек.
Нужно отметить, что некоторые пасечники предпочитают делать из дерева полностью весь улей, включая ножки конструкции. Однако, в этом случае, деревянные ножки потребуется очень тщательно обработать защитными растворами, так как подставку рекомендуется, для гарантированной устойчивости улья, несколько углубить в грунт.

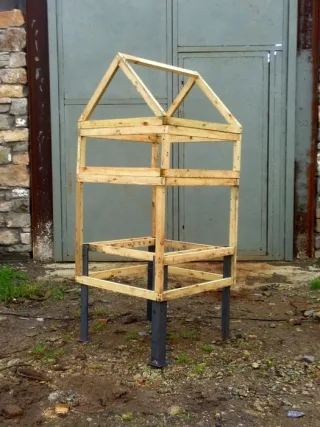

Готовые ножки прижимаются к нижней части вертикальных стоек каркаса и прикручиваются к нему саморезами через просверленные отверстия. Расстояние от подножки до нижнего деревянного бруса каркасной рамы должно составлять 300 мм.
Когда конструкция будет полностью собрана, можно подумать о закреплении на внутренней нижней стороне бруса верхней рамы магазинной надставки и гнездового корпуса выступающих упоров, на которые будут устанавливаться рамки.
Ширина реек может составлять 8÷9 мм, они закрепляются по всей длине боковых брусков каркаса.
Кроме того, с одной из боковых сторон улья на раму крыши и верхнюю раму магазина, а также нижнюю раму магазина и верхнюю гнездового корпуса закрепляются откидные петли. Таким образом, пчеловод сможет без особого труда извлекать изнутри улья рамки с сотами.
Теперь нужно обшить облицовочным материалом фасадную сторону гнездового корпуса.

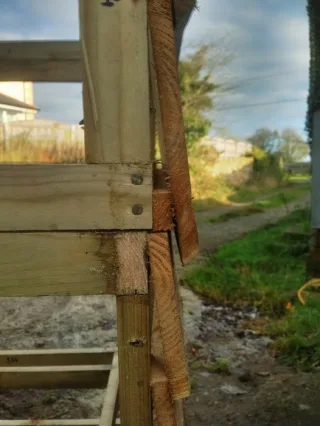

В данном случае, для облицовки каркаса выбраны деревянные доски, заранее обработанные льняным маслом. Они монтируются по принципу традиционного сайдинга, то есть под углом к брусу каркаса, так, чтобы каждая верхняя доска находила на нижнюю.
Следующим шагом, в закрепленной обшивке нижней части улья прорезается прямоугольное отверстие летка размером 460×70 мм.
Вырезанная часть досок сохраняется, так как она будет использована для обустройства откидной дверцы для только что вырезанного леткового проема.

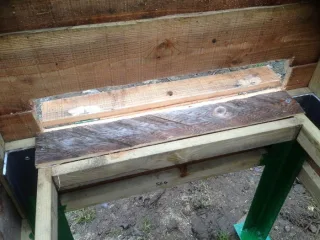

Теперь, под вырезанным окошком закрепляется небольшая доска, которая будет служить подставкой под летковую откидную дверцу, при открытии превращающуюся в прилетную площадку.

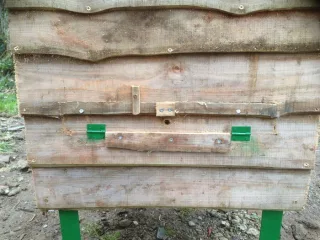

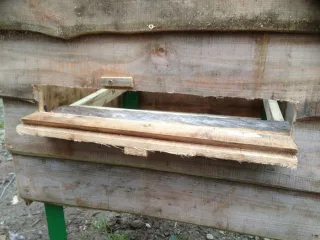

Следующим шагом вырезанную ранее часть обшивки нужно закрепить на петлях, которые устанавливаются под ней, так, чтобы она откидывалась наружу. В открытом виде посадочная доска должна выглядеть так, как показано на иллюстрации.
Для удержания дверцы в закрытом положении над вырезанным отверстием закрепляется с помощью самореза дощечка или металлическая полоска, она должна свободно проворачиваться на саморезе, становясь, таким образом, простейшей щеколдой.
После этого, с внутренней стороны леткового отверстия на брус каркаса, закрепляется доска коридора.

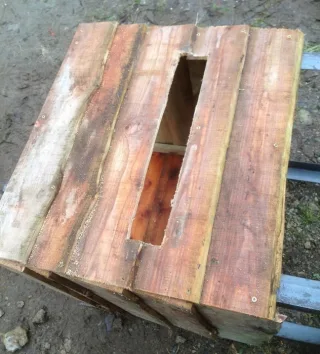

На фото видна часть каркаса, расположенная на уровне леткового отверстия, на который будет закреплены доски или фанера днища.
Далее, полы нужно утеплить. Для этого гнездовой корпус переворачивается, и снизу на доски пола укладываются льняные маты, затем они закрываются гидроизоляционным материалом, и наружная плоскость дна обшивается фанерой.
Перед тем как производить наружную обшивку остальных отделов улья облицовкой, их обшивают изнутри фанерой, затем с внешней стороны фанеры устанавливают льняные маты в рамы каркаса.
Сверху утеплитель обтягивают ветрозащитной гидроизоляционной пленкой.
Наверное, будет нелишним напомнить, что каждый из отделов улья обшивается отдельно, чтобы была возможность их открытия.
Обшивка закрепляется на каркасе с помощью саморезов.
Покрытие крыши может осуществляться также с применением той же доски, что и на стенах, или же стальным оцинкованным листом. Однако, в последнем случае, на скаты конструкции придется добавить по два — три стропила, затем обшить поверхности крыши фанерой, а только после этого настелить металлическое покрытие. Второй вариант кровли более надежен, так как исключается риск ее протекания.
Если для покрытия крыши решено использовать доску, то ее закрепление начинается от карнизной части крыши и ведется последовательно к коньку. Каждая из последующих досок монтируется внахлест на предыдущую, и так до коньковой доски.
Закончив закрепление покрытия, на конек крыши закрепляется алюминиевый уголок.
Фанерная панель с вентиляционными отверстиями устанавливается в подкрышное пространство в последнюю очередь.
На нее, а также на дно улья в необходимых случаях устанавливаются кормушки со сладким сиропом.
Кроме этого, между магазинной надставкой и гнездовым корпусом во время эксплуатации улья устанавливается разделительная решетка.

Рамки для улья изготавливаются отдельно, и для этого необходимо снять размеры с внутреннего пространства гнездового и магазинного корпусов. На каком расстоянии они должны быть установлены, и что нужно предусмотреть для сохранения расстояние между ними и вокруг них – всё это подробно рассмотрено выше, в описании каждого из отделов улья.

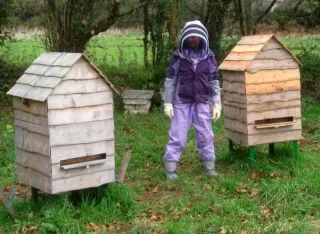

Можно еще, кстати, добавить, что внешнюю облицовку можно производить как до установки улья на постоянное место, так и уже после вкапывания подставок в грунт.

Чтобы дополнить информацию, размещённую в публикации, больше узнать о преимуществах и возможных недостатках различных типов ульев, посмотрите видеоролик, в котором опытный пчеловод делится своими секретами.

Видео: На какой модели улья предпочтительнее остановиться?

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
3.9

Добавить комментарий
