Стеклоблоки нельзя назвать каким-то совершенно новым словом в строительстве зданий и оформлении помещений, так как они применяется уже не один десяток лет. Однако в связи с довольно устойчивой востребованностью этого материала производители, привлекая технологов и дизайнеров, работают над усовершенствованием его внешнего облика и повышением качества.

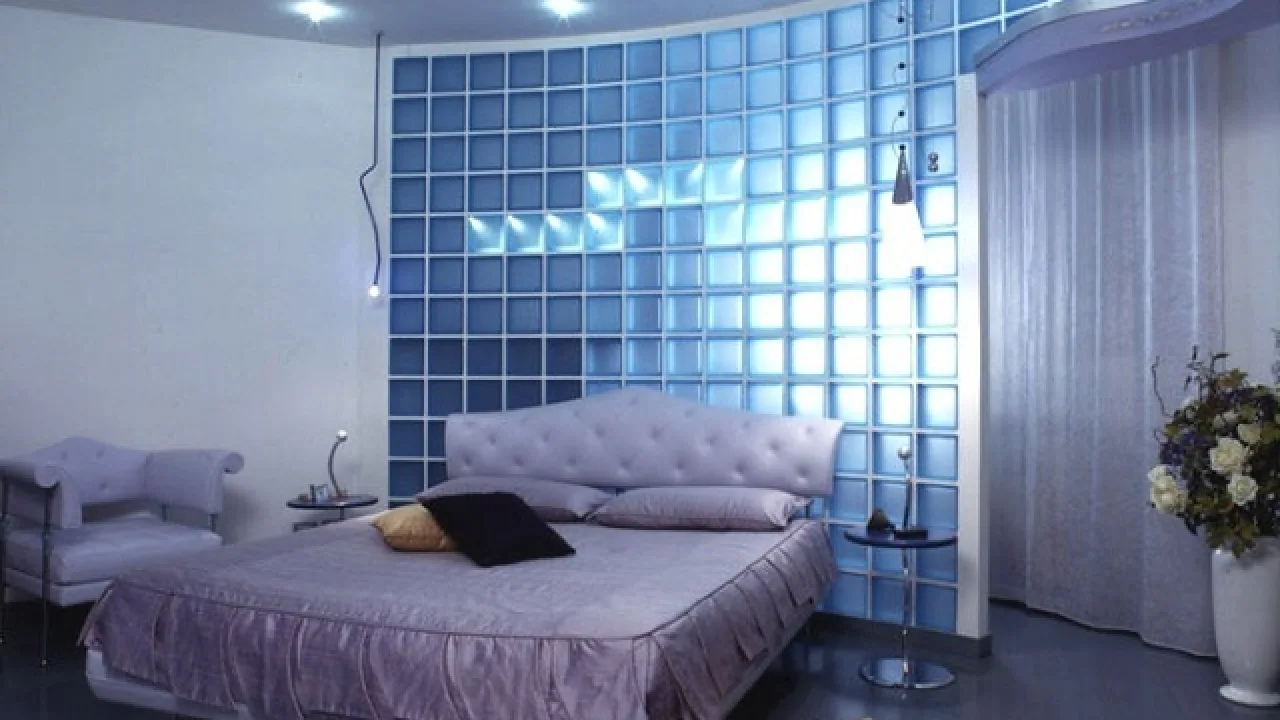

Стеклоблоки — размеры, цены и технологии монтажа

Стеклоблоки — размеры, цены и технологии монтажа

Современный ассортимент предлагаемых в продаже блоков представлен различными формами и размерами, в широком диапазоне расцветок, с различными рельефными рисунками. В связи с тем, что этот материал позволяет одновременно решить несколько проблем при планировке и декорировании комнат, интерес к нему не снижается. Поэтому стеклоблоки — размеры, цены и технологии монтажа, будут подробно рассмотрены в разделах предлагаемой вниманию публикации.

Общие характеристики материала

Строение и основные размеры

Размеры, качество и другие особенности стеклоблоков, знакомых нам с детства и выпускавшихся отечественной промышленностью, регламентировались ГОСТ 9272-81. Они являются изделиями, состоящими из двух стеклянных полублоков, имеющих форму короба и герметично соединенных между собой. В результате такой сборки внутри образовывается закрытая полость, заполненная воздухом.

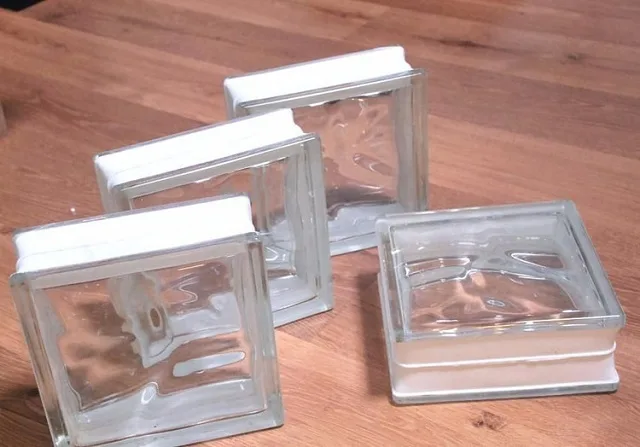

Стеклоблоки могут иметь гладкую или рифленую, колерованную или бесцветную поверхность

Стеклоблоки могут иметь гладкую или рифленую, колерованную или бесцветную поверхность

В продажу поступают блоки разных размеров, однако, современные изделия как зарубежных, так и отечественных производителей чаще выдержаны в стандартных размерах 190×190×80 мм и 240×240×80 мм. Правда, встречаются изделия, толщина которых составляет от 55 до 100 мм.

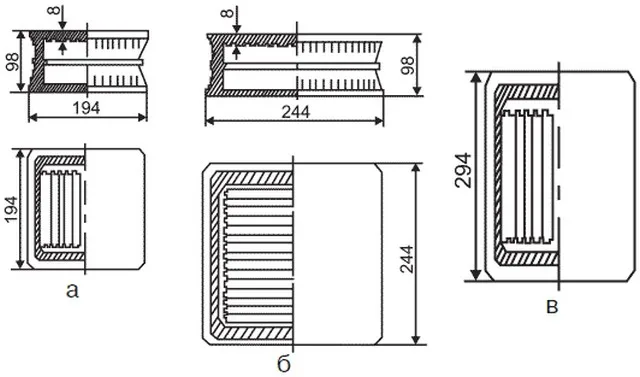

Если посмотреть на некоторые чертежи, то на них не ровно 190, 240 а 194 и 244, да и толщина не 100, а 98 мм.

Если посмотреть на некоторые чертежи, то на них не ровно 190, 240 а 194 и 244, да и толщина не 100, а 98 мм.

Масса стеклоблока варьируется в зависимости от его размеров и особенностей стекла, и может составлять от 2,2 до 4,5 кг.

Как правило, светопропускаемость блоков выдерживается в диапазоне 40÷80%. Толщина стекла – от 6 до 8 мм. Удельная масса, за счет воздушного наполнения, оценивается примерно в 800 кг/м³, то есть блоки получаются легче воды. Коэффициент теплопроводности порядка 0,4 Вт/(м×К) – почти вдвое ниже, чем у кирпича.

Указанные выше размеры – отнюдь не единственные.

Можно встретить стеклоблоки квадратной формы с такими размерами:

— 145×145×55 мм;

— 190×190×50 мм;

— 190×190×70 мм;

— 200×200×22 мм;

— 300×300×100 мм.

Встречаются прямоугольные стеклоблоки следующих форматов

— 190×90×80 мм;

— 240×115×80 мм.

Если ранее практически единственной была квадратная форма блоков, то сегодня производятся прямоугольные и даже имеющие скругленный край изделия, а также угловые блоки, упрощающие формирование края конструкции при возведении колонн и перегородок. Еще одним вариантом, который был разработан производителями, в связи с его востребованностью — это торцевой блок, с помощью которого можно облагородить вертикальный край перегородки.

А вот размеры треугольного стеклоблока (два катета, гипотенуза и толщина):

— 172×172×236×80 (мм).

Есть и иные конфигурации и размеры стеклоблоков. Например:

— «половинка» 94х190х80 мм;

— торцевой блок 190х190х80 мм со сглаженными внешними углами;

— угловой блок 190х190х80 мм;

— торцевая половинка: 190х90х90 мм;

— торцевой выпуклый 190х144х110 мм

и другие.

Фигурные блоки, которые служат для отделки торцов стен, углов, других «сложных» участков.

Фигурные блоки, которые служат для отделки торцов стен, углов, других «сложных» участков.

Но, повторимся, если речь идет не о фигурных элементах, которые обычно приобретаются штучно, а о материале для кладки перегородок, то чаще всего оперируют размерами 190×190 и 240×240 мм. Реже — 300×300 мм.

В связи с тем, что стеклоблоки могут быть использованы только в целом виде, то есть резать их нельзя, разработчики предусмотрели и блоки-половинки. Если составить две половинки между собой, то конструкция приобретет размер целого блока.

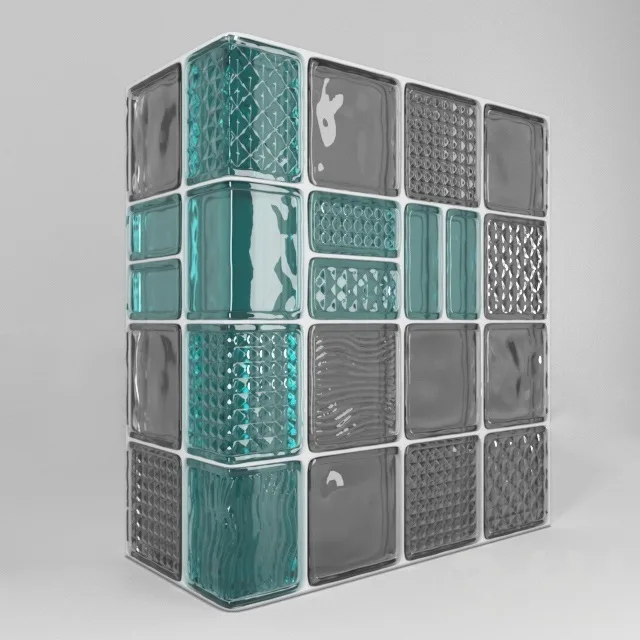

 Пример использования угловых стеклоблоков и блоков-половинок

Пример использования угловых стеклоблоков и блоков-половинок

Какими достоинствами обладают стеклоблоки?

Чтобы сделать выводы о выгодности, удобстве монтажа и эксплуатации этого материала, можно конкретизировать его положительные стороны:

  • Прочность. Стеклоблок собирается из двух полублоков, каждый из которых выполнен из стекла толщиной 6÷8 мм. Благодаря такой толщине стенок, а также особенностям конструкции изделия, оно имеет высокую прочность, которая не только не уступает, но и превышает прочностные характеристики кирпича. Разбить стеклоблок просто так, случайно — вряд ли не получится. Для этого потребуется кувалда и приложение немалых усилий.
  • Теплоизоляционные возможности материала достигаются за счет полого пространства внутри блоков, выполняющего роль обездвиженной воздушной прослойки.
  • Звукоизоляционные свойства стены или проема, обустроенного стеклоблоками, аналогичны по своим параметрам конструкции, возведенной из кирпича, имеющей ту же толщину. Поэтому стеклянные блоки станут отличной защитой от уличного шума, благодаря толщине стенок, а также той же воздушной прослойке.
  • Стеклоблокам характерна устойчивость к высоким и низким температурам и к их резким перепадам.
  • Простота ремонтных работ в случае повреждения одного или нескольких блоков. Достаточно иметь запас или же приобрести необходимое количество изделий, чтобы установить их на место поврежденных стеклоблоков. При этом вся конструкция не пострадает, естественно, если ее монтаж был произведен правильно.
  • Стеклоблоки относятся к классу горючести НГ, то есть являются негорючим материалом, не поддерживающим горение и не распространяющим огня. Кроме того, стеклянная стена хорошо выдерживает воздействие открытого пламени, так как изделия не плавятся и не растрескаются в течение 60 минут с начала их интенсивного нагрева. Благодаря этому качеству, стеклоблоки используются для встраивания в стены помещений, к которым предъявляются повышенные требования пожаробезопасности. Например, в заводских цехах или же на предприятиях химической промышленности.

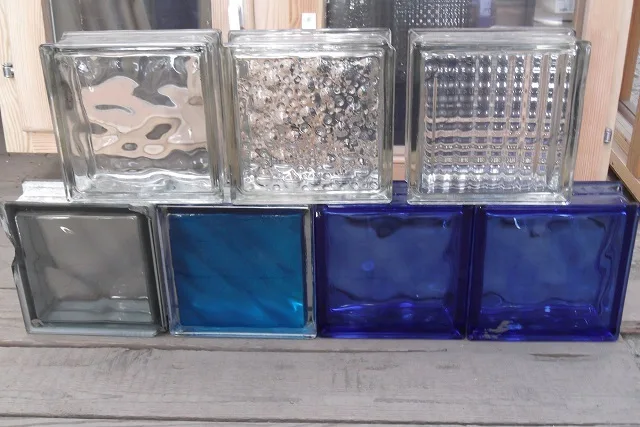

Блоки с разными фактурами поверхности

Блоки с разными фактурами поверхности

  • Абсолютная влагостойкость конструкций из стеклянных блоков делает их идеальным материалом для применения в помещениях с повышенной влажностью.

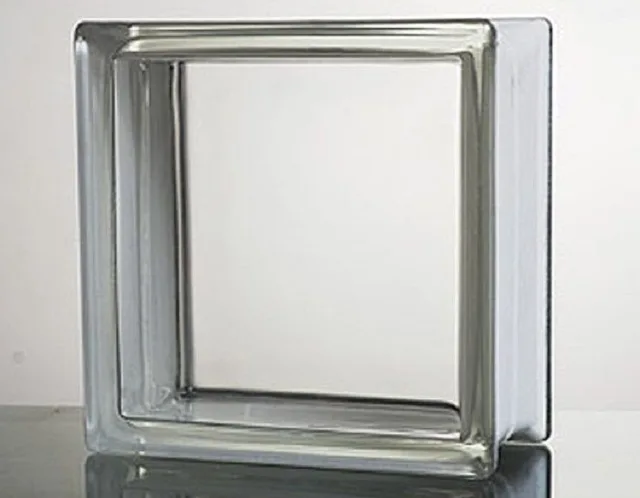

Прозрачный вариант стеклоблока с гладкой поверхностью, хорошо подойдет для установки в оконный проем

Прозрачный вариант стеклоблока с гладкой поверхностью, хорошо подойдет для установки в оконный проем

  • Светотехнические параметры стеклоблоков являются одним из важнейших преимуществ над другими материалами, так как в основном изделия выбираются для монтажа именно из-за этих свойств материала. Стеклоблоки могут иметь разную степень прозрачности:

— прозрачные, имеющие гладкую поверхность;

— изделия, дающие рассеивающий или направленный свет и имеющие рифленую или волнистую поверхность;

— цветные блоки, естественно, имеют меньшую светопроницаемость, чаще всего их поверхности придается хаотичная волнистость;

— полуматовые и матовые непрозрачные варианты стекла дают мягкий рассеянный свет, они могут иметь как гладкую и волнистую, так и рельефную поверхность.

Прозрачными или полуматовыми стеклоблоками выкладываются большие по площади оконные проемы. При этом, используя этот материал, не потребуется устанавливать рамы.

Выбирая блоки для конкретной цели, необходимо обязательно учитывать эти характеристики.

Применение стеклоблоков

Стеклоблоки в основном применяются при постройке как внешних, так и внутренних стен, на участках конструкций, которые не являются несущими, В цехах промышленных предприятий, а также в бассейнах, банных комбинатах, в спортивных залах из стеклоблоков нередко закладываются оконные проемы — иногда они имеют площадь больше, чем несущая часть стен. Это позволяет очень существенно экономить на электроэнергии, так как помещения значительную часть дня освещаются за счет естественного света.

Кроме этого, конструкция из стеклоблоков может быть герметичной, что способствует сохранению тепла в помещениях большой площади и объема.

Еще один распространенный пример — для того чтобы лестничные площадки были хорошо освещены, и в то же время в этой области здания сохранялось как можно больше тепла, вместо обычных окон на стены, выходящих на улицу, устанавливаются «фонари» из стеклоблоков.

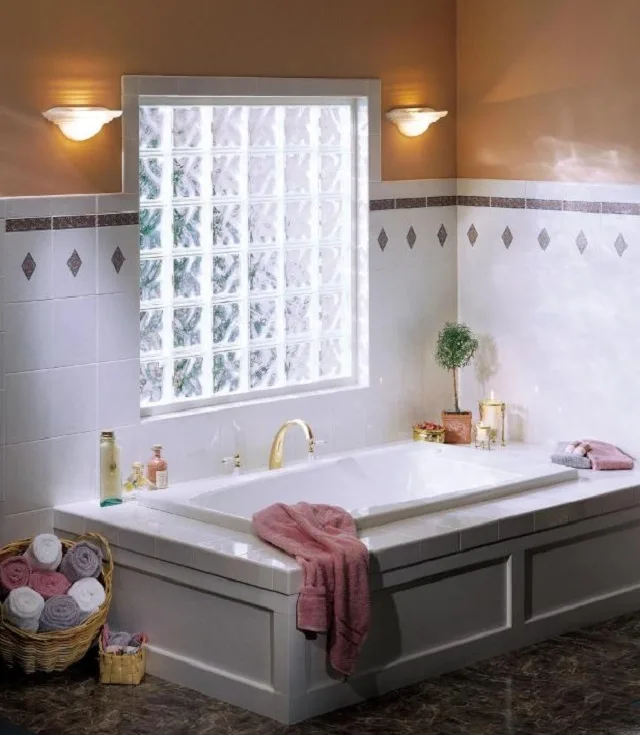

Окно ванной частного дома может быть оформлено стеклоблоками, такое окно не требует занавесок, а также решеток, так как кладка блоков армируется

Окно ванной частного дома может быть оформлено стеклоблоками, такое окно не требует занавесок, а также решеток, так как кладка блоков армируется

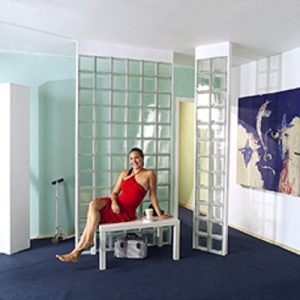

Отлично вписываются перегородки, и даже целые стены, выполненные из этого материала, и в интерьеры жилых помещений, кухонь, домашних оранжерей или спортзалов, санузлов. Из блоков выстраивают душевые кабины, разделяют перегородками из них комнату на зоны или отделяют жилое помещение от коридора.

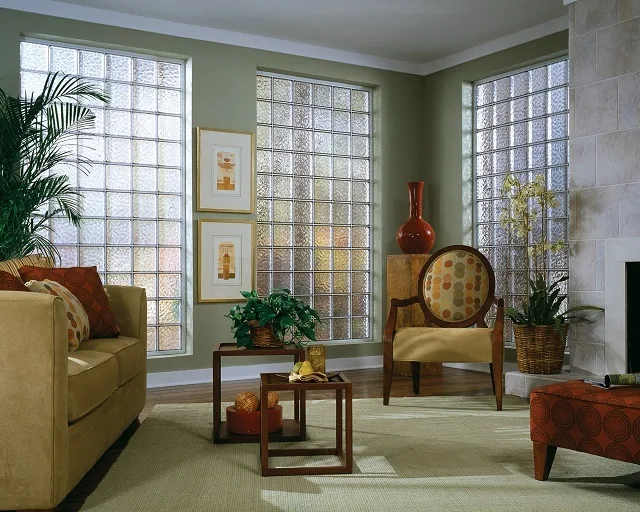

Оконные проемы, обустроенные практически от потолка до пола, благодаря которым в помещение большим потоком врывается дневной свет

Оконные проемы, обустроенные практически от потолка до пола, благодаря которым в помещение большим потоком врывается дневной свет

Кроме интерьерного декорирования, используются стеклоблоки и для встраивания во фронтонные участки крыш. Здесь такая конструкция будут выполнять не только декоративную функцию в экстерьере дома, но и станет отличным способом подсветить чердачное помещение без использования электроэнергии.

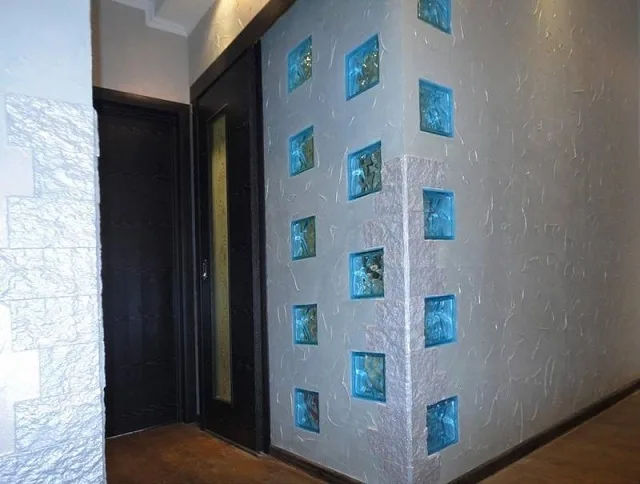

Необязательно выстраивать полностью из стеклоблоков сплошные перегородки. Их можно использовать «точечно», как оригинальные вставки во внутриквартирные стены.

Необязательно выстраивать полностью из стеклоблоков сплошные перегородки. Их можно использовать «точечно», как оригинальные вставки во внутриквартирные стены.

Выложенные из стеклянных блоков конструкции имеют преимущество перед другими материалами еще и в том, что после их монтажа они не потребуют окрашивания, оштукатуривания или другой отделки. Уход за перегородками и стенами заключается в периодической сухой или влажной очистки их от пыли или других загрязнений. И они всегда – как новые!

Какие стеклоблоки выбрать?

Немаловажным моментом является продуманный, правильный выбор стеклоблоков, тем более что ассортимент их разнообразен. На российском строительном рынке сегодня представлены изделия как отечественных производителей, так и выпущенные белорусскими, чешскими, немецкими, итальянскими и другими компаниями.

Далее будут представлены производители, изделия которых пользуются особой популярностью у российского потребителя. Все указанные цены на изделия, актуальны на 2019 год.

Стеклоблоки отечественных производителей

Надо честно признаться, что ранее  у нас производились стеклоблоки, узнаваемые своим неаккуратным внешним видом. Это касалось неровности  краев, «свистопляской» размеров, а также мутностью или даже некой грязнотой используемого стекла. Единственным преимуществом советских стеклянных блоков была их низкая стоимость. В принципе – и выбора-то особого не было, приходилось «брать, что дают», да еще и при условии — если повезет найти.

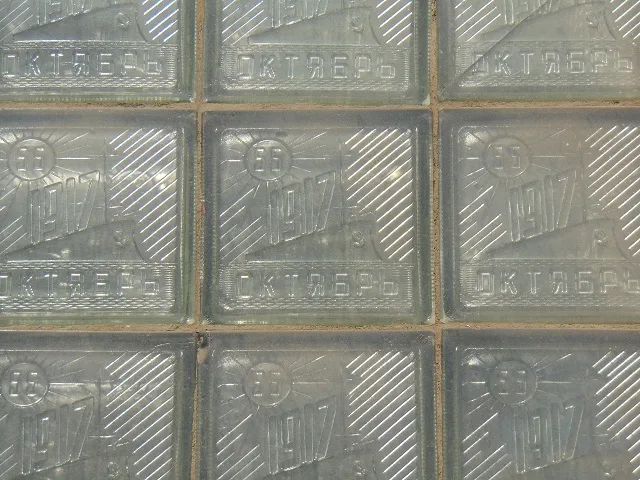

А вот пример стеклоблоков с «идеологический составляющей»...

А вот пример стеклоблоков с «идеологический составляющей»…

Сегодняшняя продукция российского производства значительно отличается от советских изделий по всем параметрам.

На территории России, к сожалению, работает не уж много предприятий, занимающихся производством стеклянной продукции. Одно из наиболее крупных и известных — это Брянский стекольный завод, который изготавливает конкурентоспособную продукцию, ничем не уступающую импортным изделиям.

Предлагаемые заводом стеклоблоки благодаря своему качеству и внешнему оформлению с успехом применяются для внешней и внутренней отделки жилых строений, промышленных и административных зданий. Недостатками, которые следует выделить, является не слишком широкий диапазон расцветок стекла, а также то, что блоки производятся только одного стандартного размера — 190×190×80 мм.

Несмотря на высокое качество изделий, они имеют вполне доступную стоимость, по сравнению с аналогами, произведенными за рубежом.

В качестве примера посмотрим на основные разновидности стеклоблоков, входящих в ассортиментный ряд этого производителя:

Бесцветный блок «Волна».

Бесцветный блок «Волна».

  • Бесцветные прозрачные стеклоблоки имеют стоимость 95 руб., а матовые их аналоги – 150 руб. за одно изделие. Блоки производятся с разными рельефными рисунками — это «Волна», «Капля», «Диагональная волна», «Сетка», «Пирамида», а также просто с гладкой поверхностью, не имеющей узора.

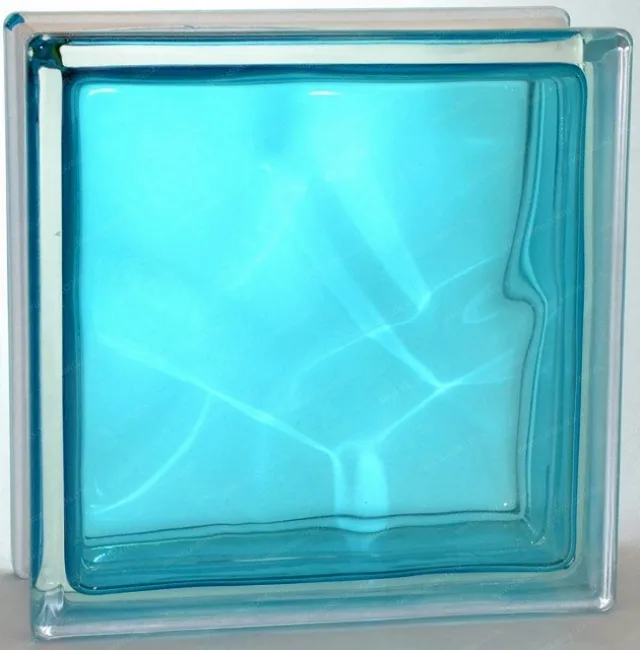

Блок, изготовленный из стекла, окрашенного в процессе плавления сырья.

Блок, изготовленный из стекла, окрашенного в процессе плавления сырья.

  • Прозрачные блоки, окрашенные в массе, представлены десятью различными оттенками. Как правило, используются рельефы «Волна» или «Капля». Стоимость составляет на сегодня 250 руб. за одно изделие.

Матовые блоки, окрашенные в массе, производятся в семи цветовых вариантах, но с одним рельефом «Волна». Их стоимость — 300 рублей.

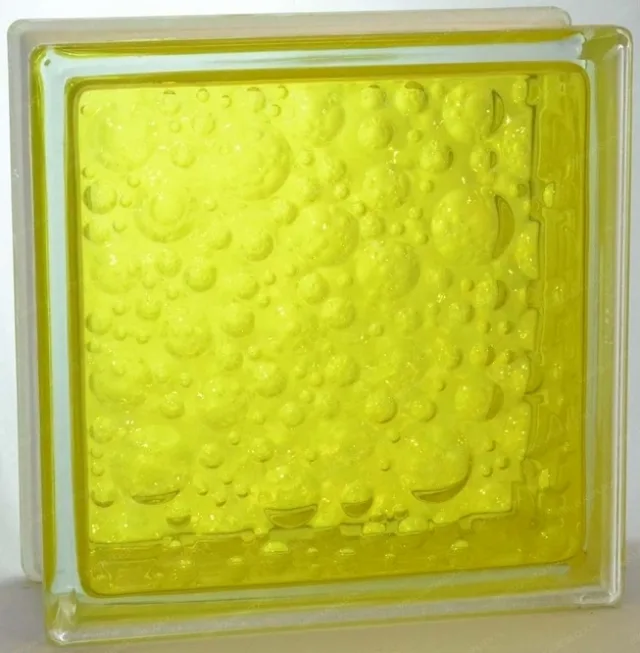

Блок, окрашенный изнутри, с рельефом «Капля».

Блок, окрашенный изнутри, с рельефом «Капля».

  • Блоки, окрашенные изнутри, изготавливаются в глянцевом варианте. Представлены в богатом разнообразии расцветок (около тридцати вариантов) и могут быть выполнены с рельефными рисунками «Волна», «Диагональная волна», «Капля» и «Пирамида». Стоимость этих изделий составляет 130 рублей.

Стеклоблоки чешского производства

Чешское стекло славилось с древности. Неудивительно, что и в области выпуска стеклоблоков одну из лидирующих мировых позиций занимают производители этой страны.

Стеклоблоки, произведенные чешской компанией «VitraBlok», считаются одними из лучших изделий на европейском рынке. Разнообразие рисунка и цветовой гаммы позволяет выбрать наиболее подходящий для конкретного интерьера вариант. Кроме стандартных по форме и размерам блоков, этот производитель представляет к продаже полублоки, торцевые и угловые варианты изделий.

По большому счету, компания «VitraBlok» изготавливает все имеющиеся сегодня формы стеклоблоков, кроме изделий с большими линейными параметрами. Поэтому, составляя проект будущей постройки, можно ориентироваться на эту продукцию, выбирая стеклоблоки по форме, цвету, стетопропускаемости и рельефу.

Внешний вид блокаРазмеры, ммНаименование видов рельефного рисунка, количество оттенковПримерная стоимость, руб.
Глянцевые, бесцветные блоки
190×190×80«Губка»,
«Инка»,
«Пирамида»,
«Сетка»,
«Арктика»,
«Космос»,
«Мидарк»,
«Диагональ»,
«Волна»,
«Морской»
от 135 до 300
190×90×80 «Волна»160
190×130×130×80Угловой «Волна»750
Полуматовые, бесцветные блоки
190×190×80«Капля»,
«Губка»,
«Волна»,
«Гладкая»
от 155 до 700
190×90×80«Волна»170
190×130×80Угловой «Волна»800
Матовые, бесцветные блоки
190×190×80«Капля»,
«Губка»,
«Волна»,
«Гладкая»
от 175 до 800
190×90×80«Волна»180
190×130×130×80«Волна»800
Окрашенные изнутри, глянцевые блоки
190×190×80«Волна»,
«Гладкая»,
«Капля»,
«Губка»,
«Инка»,
«Арктика», «Сетка».
Более 30 оттенков
160÷180
190×190×100«Волна» 15 оттенков320
190×90×80«Волна»190
Окрашенные изнутри, матовые блоки
190×190×80«Волна» — 24 цветовых оттенка200÷250
Окрашенные в массе, глянцевые блоки
190×190×80«Волна» — 7 цветовых оттенка190
Окрашенные в массе, полуматовые блоки
190×190×80«Волна» — 7 цветовых оттенка210
Окрашенные в массе, матовые блоки
190×190×80«Волна» — 7 цветовых оттенка230
Торцевые и угловые, глянцевые блоки
190×190×80«Волна» — 15 цветовых оттенка730
190×130×130×80«Волна» — 15 цветовых оттенка850

Стеклоблоки итальянского производства

 Компания «Vetroarredo» — это еще один известный в Европе и за ее пределами производитель стеклоблоков.

Изделия этого бренда представлены диапазоном цветовой гаммы, который состоит из девяти расцветок, отличающихся от тона других изготовителей своими нежными спокойными оттенками.

Блоки имеют точные линии, что позволяет при их монтаже оставлять шов всего в 2 мм. В предлагаемом производителем ассортименте — несколько коллекций стеклянных блоков, которые отличаются изысканной красотой и мягкими пастельными тонами.

К недостаткам продукции «Vetroarredo» можно отнести ограниченный диапазон объемных рисунков — блоки изготавливаются с гладкой поверхностью или же рельефом «Волна».

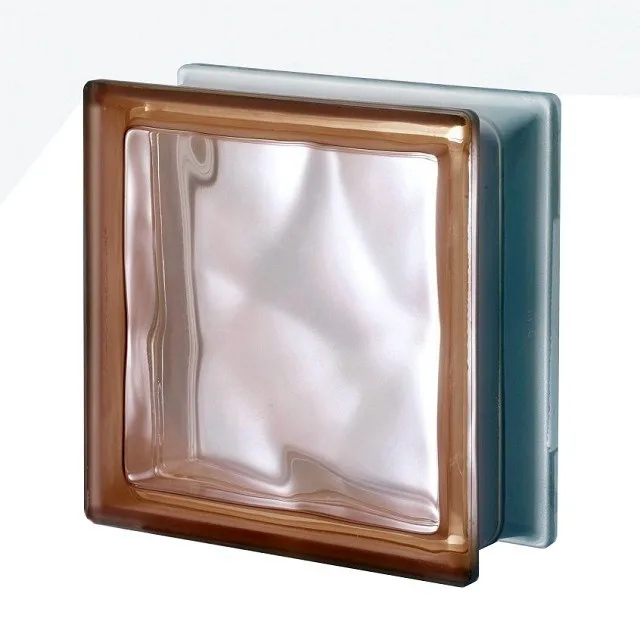

Нежные цветовые оттенки являются отличительной чертой продукции «Vetroarredo»

Нежные цветовые оттенки являются отличительной чертой продукции «Vetroarredo»

«Vetroarredo» производит как бесцветные, так и окрашенные блоки, глянцевые, полуматовые и матовые варианты. Следует также выделить изделия, имеющие нестандартную форму, изготавливаемые итальянской компанией.

Итак, в продаже можно найти следующую продукцию:

  • Стандартные бесцветные блоки, размером 190×190×80 мм, имеющие среднюю стоимость 200÷360 рублей, цветные — 250÷380 рублей.
  • Торцевые бесцветные блоки размером 190×190×80 мм, стоимостью 800÷900, а цветные — 1000÷1100 рублей.

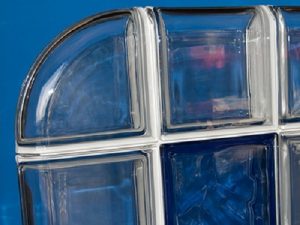

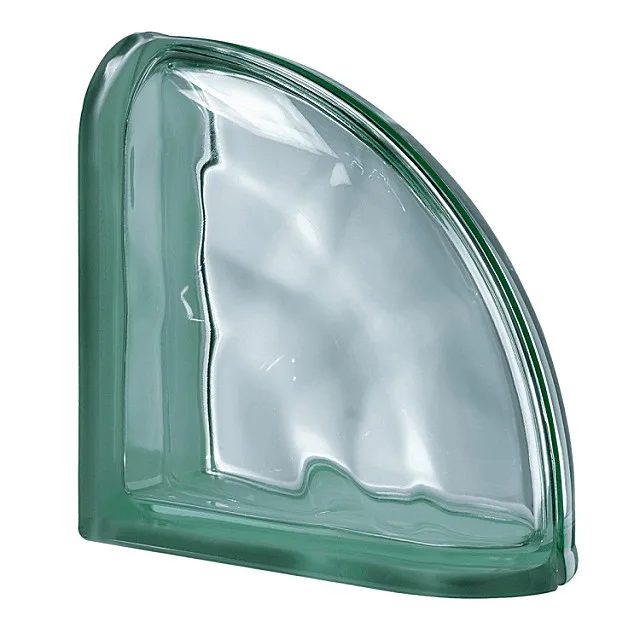

Торцевой блок, позволяющий скруглить угол невысокой перегородки

Торцевой блок, позволяющий скруглить угол невысокой перегородки

  • Бесцветные блоки, имеющие форму ¼ окружности, размером 190×190×80 мм продаются по цене около 1100÷1200, а цветные — 1450 рублей.

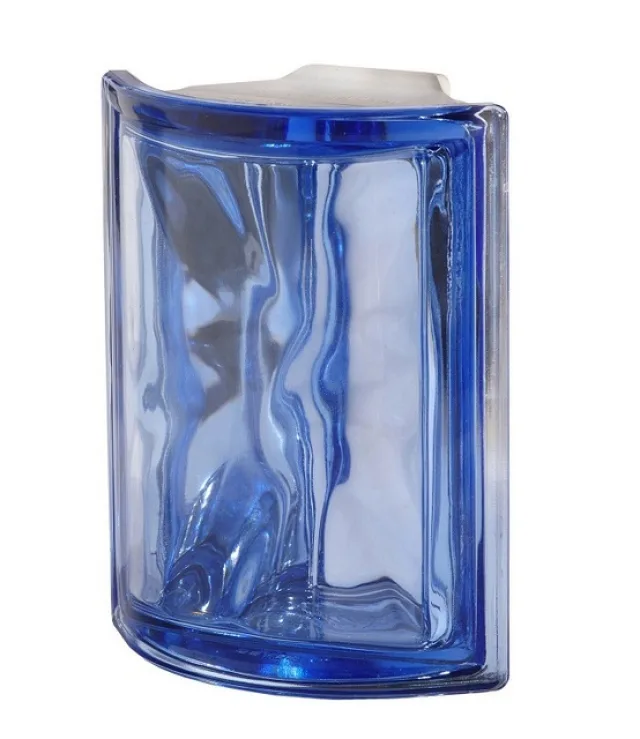

Угловой вариант блока от компании «Vetroarredo»

Угловой вариант блока от компании «Vetroarredo»

  • Бесцветные выгнутые угловые блоки, позволяющие сделать угол конструкции скругленным, размером 190×152×80 мм, стоимостью 1050÷1300, а цветные — 1100-1450 рублей.
  • Бесцветные полублоки размером 190×90×80 мм, стоимостью 200÷300, а цветные — 210÷360 рублей.

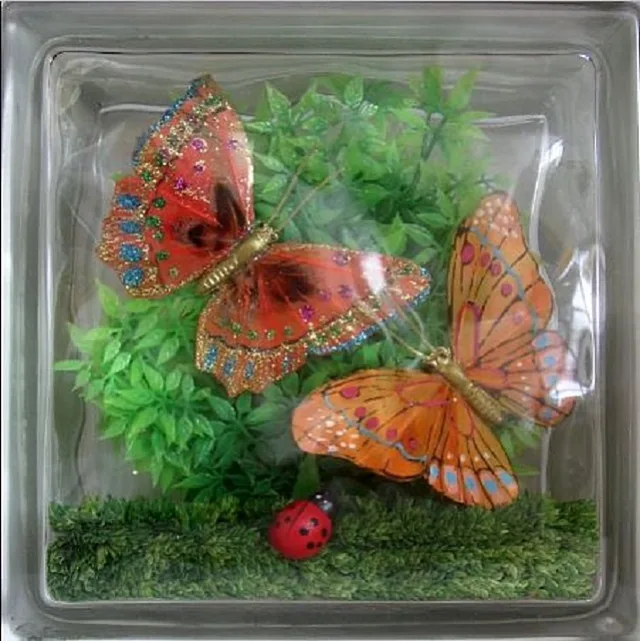

Декоративные стеклянные блоки используются точечно

Декоративные стеклянные блоки используются точечно

Кроме выше представленных вариантов, существуют и другие размеры и формы блоков. А еще предлагаются интересные изделия, внутри которых помещены различные декоративные композиции, которые послужат дополнительным точечным украшением перегородки или окна.

Технологии монтажа стеклоблоков

На сегодняшний день чаще всего практикуются три способа скрепления стеклоблоков при возведении стен, перегородок или закрытия ими оконных проемов. Чтобы выбрать оптимально подходящую для себя технологию, стоит рассмотреть все варианты, познакомиться с нюансами их применения.

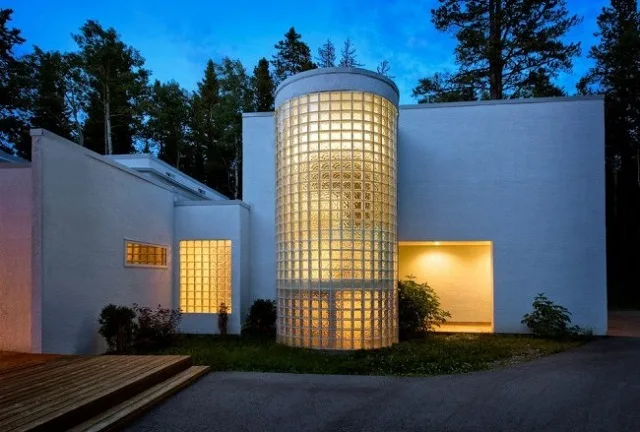

Очень оригинальный эркер, полностью выложенный из стеклоблоков

Очень оригинальный эркер, полностью выложенный из стеклоблоков

Выбирать способ скрепления блоков следует с учетом того, где конструкция будет возводиться, должна ли она быть герметичной, или же ее возведение объясняется только лишь декоративной целью.

Итак, блоки могут быть смонтированы следующими способами:

  • Стеклоблоки скрепляются с помощью раствора в том случае, если планируется получить сплошную перегородку с сохранением термоизоляционных качеств. Иными словами, чаще всего используется при возведении внешних стен или заполнении оконных проемов на улицу.

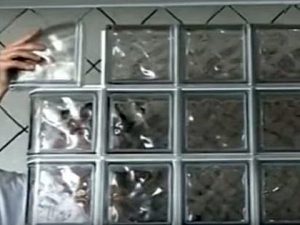

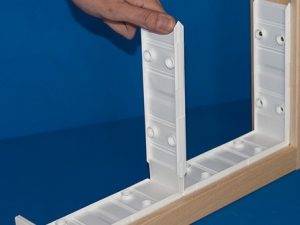

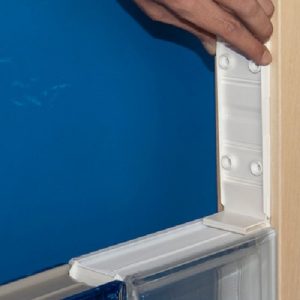

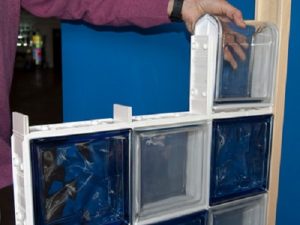

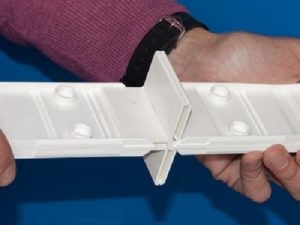

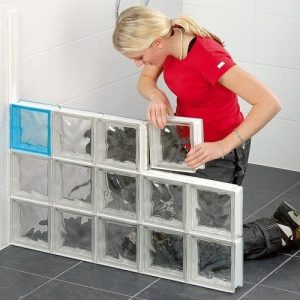

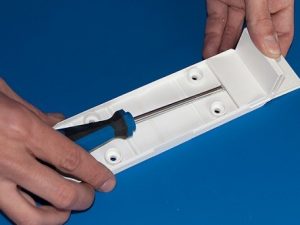

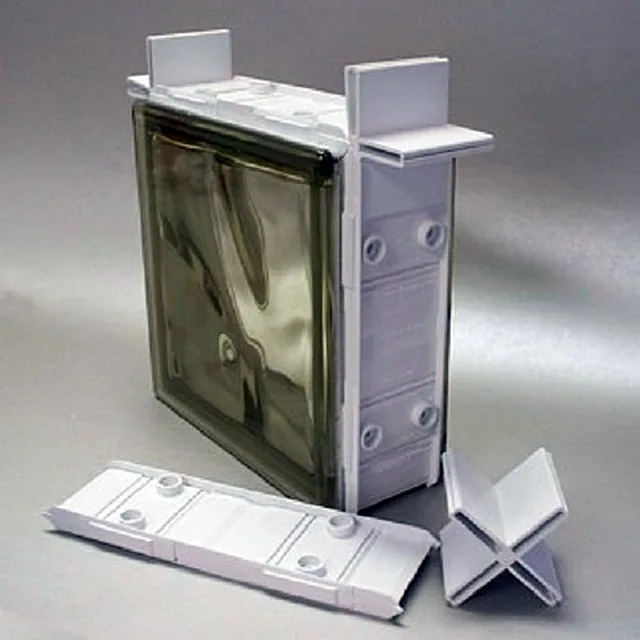

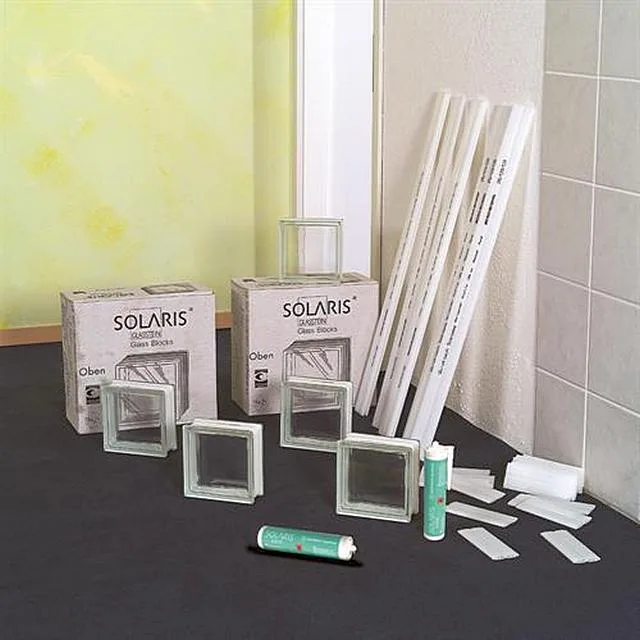

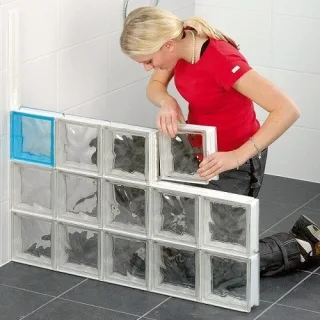

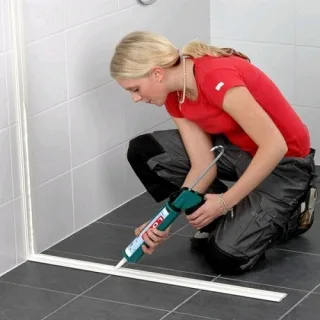

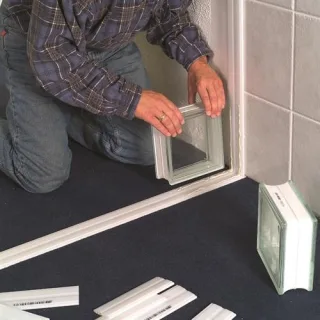

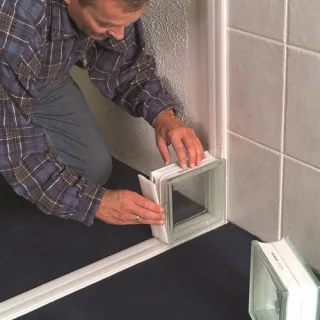

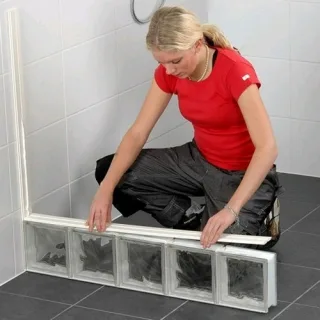

  • Монтаж блоков при помощи системы «QuickTech» применяется для возведения внутренних конструкций.

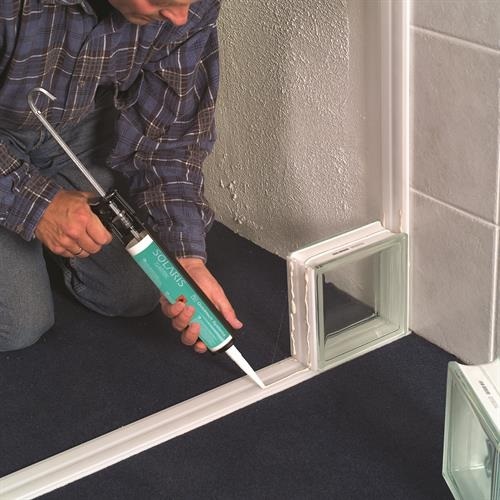

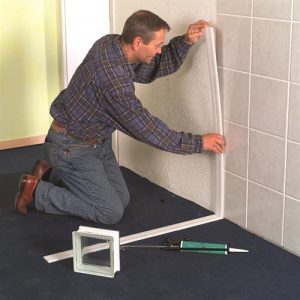

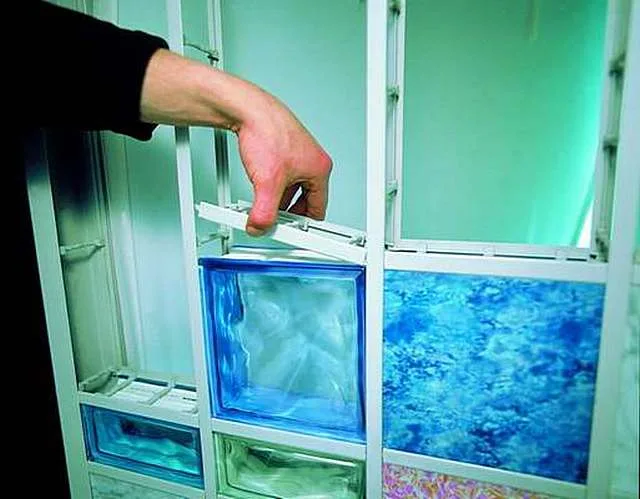

  • Каркасный метод, предполагает вставку блоков в выстраиваемый каркасный модуль, который представляет собой своеобразную решетку с ячейками под блоки. Он применяется при возведении перегородок, имеющих небольшую площадь.

Как происходит монтаж тем или иным способом — будет подробно рассмотрено в пошаговых инструкциях, представленных в таблицах.

Кладка стеклоблоков на раствор

По этой технологии блоки монтируются, например, в оконные проемы на улицу или при возведении перегородок в ванных комнатах. Конечно же, подобный метод монтажа не исключается и при постройке других конструкций. Однако, от него часто отказываются из-за загрязнений пола, которые неизбежны при использовании любого раствора, а также из-за более длительного времени монтажных работ и застывания кладочного состава. Однако, именно раствор позволяет создавать при необходимости наиболее прочную конструкцию, не уступающую по своим характеристикам кирпичной стене.

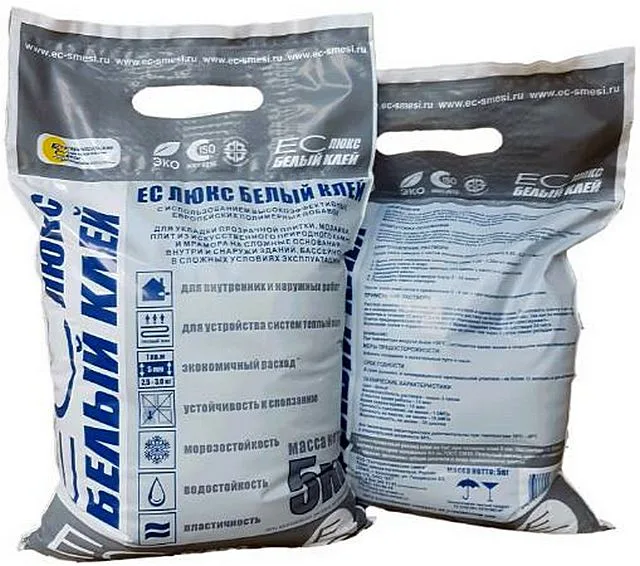

Клеящий состав для керамической плитки может быть применен и для кладки стеклоблоков.

Клеящий состав для керамической плитки может быть применен и для кладки стеклоблоков.

В качестве кладочного раствора может быть использована цементно-песчаная смесь, но это не так удобно. Оптимальным же решением станет плиточный клей. Такая смесь обойдется несколько дороже, но она предпочтительное для монтажа стекла хотя бы из-за того, что он имеет мелкодисперсную фракцию и специальные полимерные присадки, придающие отменную пластичность и отличную адгезию.

В случае если предполагается возводить перегородку из светлых или прозрачных блоков, рекомендуется использовать клеевой состав белого цвета. Благодаря этому материалу, конструкция будет выглядеть более легкой и изящной.

Еще необходимо подобрать затирку, близкую по цвету к блокам, для светлых и прозрачных стеклоблоков подойдет белый или темный, контрастный вариант затирки.

Кроме кладочной смеси, потребуются армирующие элементы — это может быть металлический прут сечением 4÷5 мм или же перфорированная полоса шириной, примерно 15 мм.

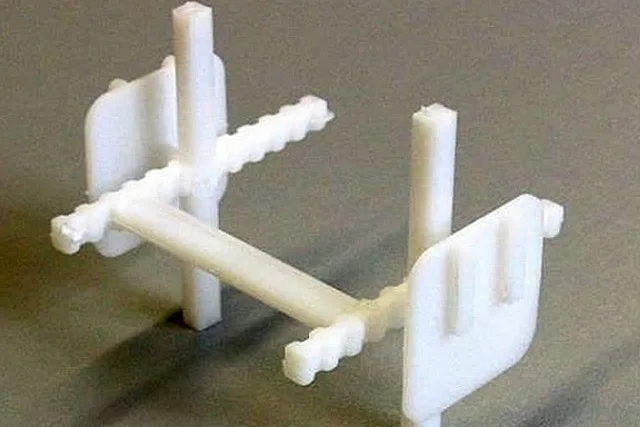

Распорные крестики для кладки стеклоблоков

Распорные крестики для кладки стеклоблоков

Для точной «калибровки» толщины швов и идеального выдерживания ровности рядов используются распорные пластиковые крестики, которые временно устанавливаются в кладку.. Расстояние между соединенными перемычкой крестиками должно соответствовать толщине стеклоблока.

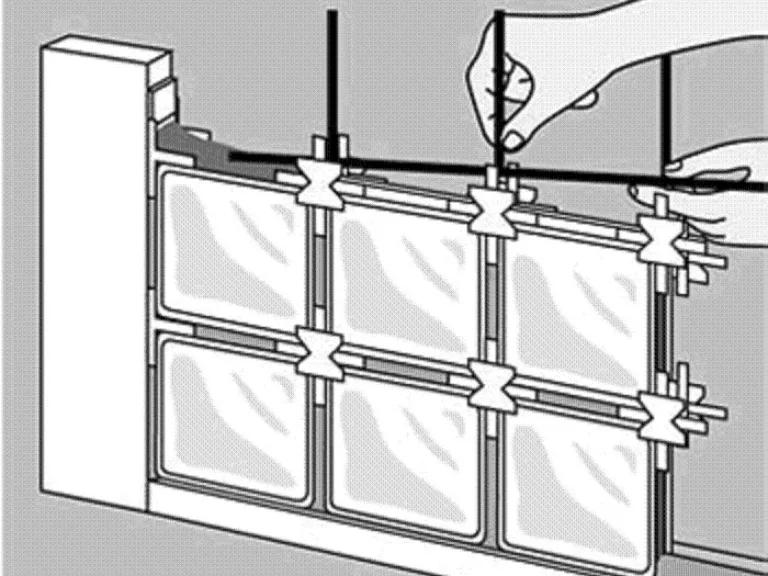

Схема возведения и армирования перегородки из стеклоблоков с фиксацией их на раствор (монтажный клей).

Схема возведения и армирования перегородки из стеклоблоков с фиксацией их на раствор (монтажный клей).

В приведенной ниже таблице будет описан процесс кладки стенки из стеклоблоков с использованием раствора:

ИллюстрацияКраткое описание выполняемых операций

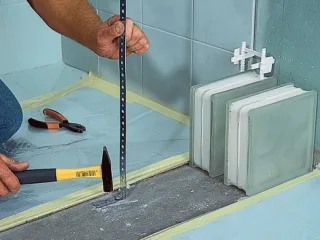

Первое, что необходимо сделать, начиная кладку перегородки из стеклоблоков, примыкающей к стене — это подготовить для нее основание. В данном случае взяты два бруса сечением 40×80 мм, которые установлены и закреплен на поверхности пола и стены точно под углом в 90 градусов относительно друг друга.

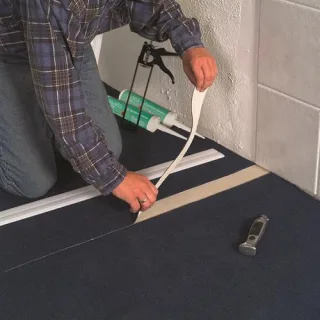

Далее, на поверхность бруса наклеивается лента из вспененного полиэтилена толщиной в 3 мм. Она будет играть роль демпферной ленты, предохраняющей кладку от деформации при тепловом расширении или при вибрационном воздействии на основание или стены.
По готовности на горизонтальный брус устанавливают пластиковые крестики, позволяющие поддерживать одинаковую ширину швов между блоками и ровность выкладываемых рядов.
После этого на горизонтальное основание наносится раствор подготовленного плиточного клея. Его обычно замешивают несколько гуще, чем для монтажа кафеля. Поэтому готовить слишком большое количество смеси – опасно, так как застывание может начаться даже раньше, чем указано в инструкции.

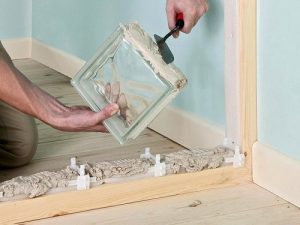

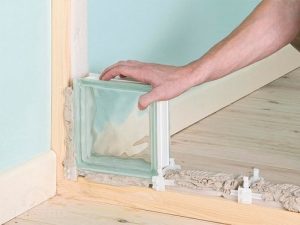

Перед тем как установить блок на место, на его торцевую сторону, которая будет примыкать к стене, наносится толстый слой клея.
После чего блок устанавливается на место и хорошо прижимается к основанию и вертикальной направляющей.
Когда первый ряд блоков будет выложен, в швы между ним снова укладываются пластиковые распорки. После чего ряд проверяется на горизонтальность с помощью строительного уровня.

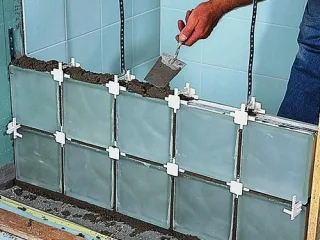

Следующим шагом на выровненный первый ряд выкладывается слой раствора.
Он должен заполнить образовавшееся углубление и выступать выше края блока, примерно на 5÷8 мм.

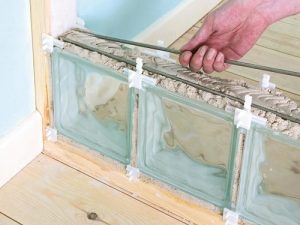

Сверху клеевого раствора укладываются армирующие стержни, и лучше, если их будет два. Их края, примыкающие к вертикальному брусу, необходимо согнуть под прямым углом и зафиксировать на древесине.

Ergonomic Glass Block Walls 32 Glass Block Walls For Showers Glass in measurements 1280 X 959 - Walls Ideas

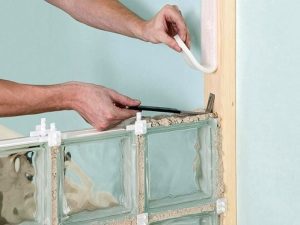

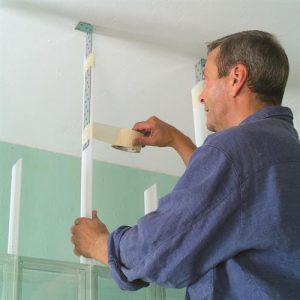

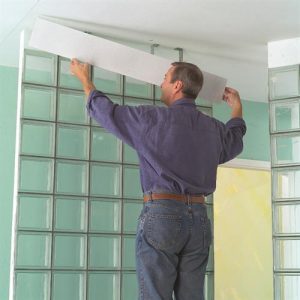

Здесь показано, что необходимо приподнять демпферную ленту, закрепить стержень на брусе и закрыть крепление лентой.
Таким же образом выводится вся конструкция.

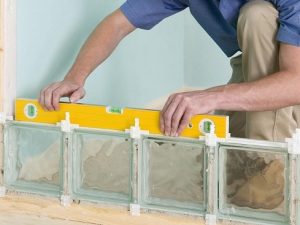

При этом каждый из рядов после его укладки до нанесения раствора, обязательно проверяется на ровность строительным уровнем.

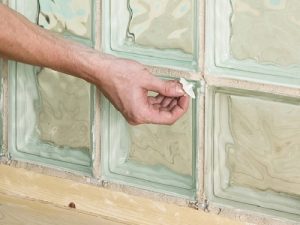

После того, как кладочный раствор схватится, но еще полностью не отвердеет, выступающие части пластиковых калибровочных распорок необходимо обломать.
Внутри конструкции останутся только горизонтальные части распорок, которые будут продолжать удерживать блоки в необходимом положении.

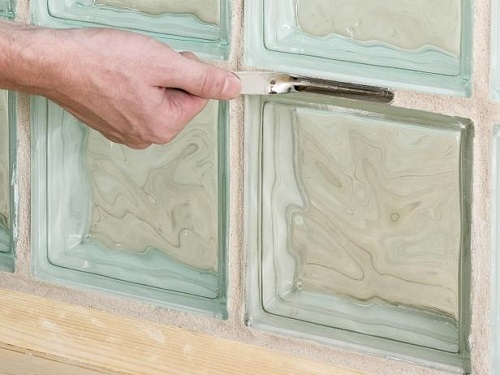

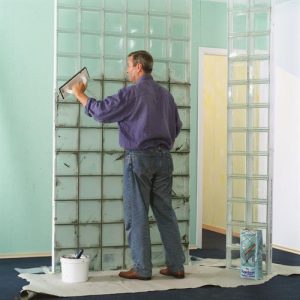

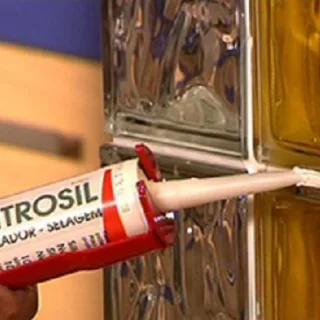

Далее, швы приводятся в порядок с помощью расшивки.
Раствор для этой цели может дополнительно изготавливаться из затирки для керамической плитки.
Если конструкцию планируется армировать перфорированными металлическими полосами, то их укладывают между рядами горизонтально, а также устанавливают вертикально.
В нижней части полоса сгибается и фиксируется к полу, по нанесенной на его поверхность разметке.
Горизонтальные полосы, монтируемые между рядами, сгибаются у стены под прямым углом и прихватываются к ней с помощью саморезов.
На этом иллюстрации хорошо показано, что вертикальные армирующие полосы устанавливаются через два блока.

Необходимо уточнить некоторые нюансы работ с применением цементно-песчаного раствора. Используя этот состав, следует помнить, что его застывание происходит более длительный срок, нежели при проведении кирпичной кладки, так как стекло не будет впитывать из раствора влагу. Поэтому, чтобы работа прошла успешно, не следует торопиться. Подняв три ряда перегородки, следует оставить ее для схватывания раствора, примерно на сутки.

После того как перегородка будет построена, ее очистку от попавшего на поверхности раствора, следует провести первый раз через сутки, а окончательную — после полного просыхания раствора.

Когда кладочный цементно-песчаный раствор схватится, можно переходить к затирке швов.

Кладка стеклоблоков — система «QuickTech»

Чешская компания «SEVES» производит специальные системы «QuickTech» для монтажа прямых и радиусных перегородок из стеклоблоков. Такая технология может быть использована для постройки перегородок, примыкающих одной стороной к стене, или же закрепляемых только на полу и потолочной поверхности.

Система «QuickTech» на сегодняшний день является, пожалуй, самым удобным, экономичным и быстрым вариантом монтажа стеклянных блоков, так как при ее использования не придется замешивать плиточный клей, не потребуются распорные крестики, а также арматурные элементы.

Монтаж с помощью подобной системы может производиться на разных основаниях — древесина, бетон, керамическая плитка.

Комплект системы «QuickTech»

Комплект системы «QuickTech»

Нельзя монтировать систему на плавающих конструкциях полов, ковровых покрытиях и подобных им материалах.

Комплекты системы рассчитаны на разные перегородки. Например, может состоять из 20 стеклоблоков размером 190×190×80 мм, и помимо которых в набор входят следующие элементы:

  • Короткий профиль длиной 180 мм — 20 шт.
  • Длинный профиль -195 мм — 8 шт.
  • Клеевой состав в тубах 300 мл. -2 шт.

Такая комплектация подходит для прямых перегородок размером не более 220×140 см.

Из инструментов для работы необходимо подготовить ножовку с мелкими зубьями, пистолет для выдавливания из тубы клея, строительный уровень.

В таблице ниже представлена иллюстрированная пошаговая инструкция с описанием этапов выполнения работ:

ИллюстрацияКраткое описание выполняемых операций
Если на том участке, где планируется установить перегородку, настелено ковровое или линолеумное покрытие, следует определить полосу, где будет наклеен профиль и удалить с нее этот материал нужной по ширине полосой.
Первое, что необходимо сделать, решив приобрести эту систему — это рассчитать длину профилей для конкретной конструкции.

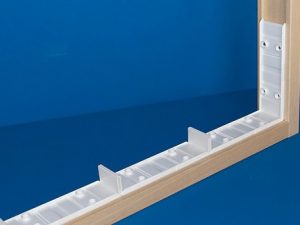

Далее, подготавливаются длинные направляющие необходимого размера для наклеивания на стену и полы. Они, естественно, должны располагаться строго под прямым углом друг к другу.
Наклеивание производится на входящий в комплект клеевой состав. После приклеивания следует проверить вертикальность и и горизонтальность профилей.
Следующим шагом на горизонтальный и вертикальный профили, на участке, где будет монтироваться стартовый стеклоблок, наносится точечно или двумя полосами достаточное количество клея.

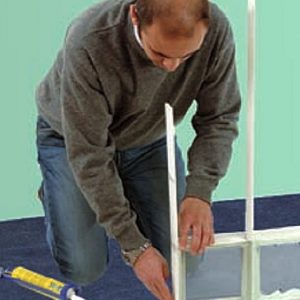

Затем клей наносится на торцы блока, которыми он будет приклеиваться, к зафиксированным на поверхностях профилям.
Стеклоблок устанавливается на место и хорошо прижимается к поверхностям.
Блоки не должны приклеиваться друг к другу, так как между ними образуется зазор, и конструкция будет менее надежна. Они соединяются через прокладку.
Поэтому к его свободному вертикальному торцу приклеивается короткий профиль из комплекта размером 180 мм.
Далее, клей наносится на закрытый коротким профилем торец стеклоблока и на горизонтальный профиль для приклеивания следующего элемента конструкции.
Таким же способом устанавливаются все блоки первого ряда до конца приклеенного к полу профиля.
Следующим шагом уложенный ряд проверяется строительным уровнем на горизонтальность.
Если погрешностей нет, то сверху всего ряда наносится две линии клея, на который приклеивается профиль. Он не должен доходить до конца крайнего блока на 15÷20 мм.
Аналогичным образом последовательно, не спеша выкладывают всю перегородку, примыкающую одной стороной к стене.
Как видно на иллюстрации, иногда можно вставлять блоки иного цвета (но точно такого же размера!) для придания перегородки декоративности.
После того как перегородка будет построена, идет обычная затирка швов между блоками.
Если планируется отдельно стоящая, не примыкающая к стене перегородка, то при ее монтаже существуют некоторые нюансы.
Возведение считается возможным, если высота потолка не превышает 350 см.
Для вертикальных прокладок между блоками применяются длинные профили, а между ними укладываются короткие, по 180 мм, отрезки профилей.
Кроме того, крайние линии перегородки также обклеиваются профилями.

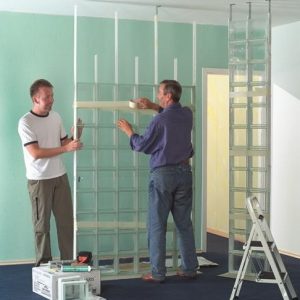

Отдельно стоящие от стен перегородки, по мере поднятия их в высоту, следует временно стабилизировать по горизонтали с помощью полосок малярного скотча.
Расстояние между линиями фиксации может варьироваться от 700 до 1000 мм.

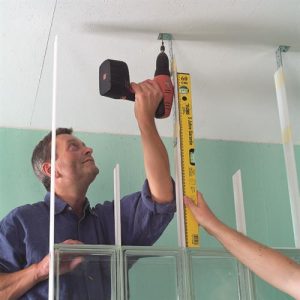

Чтобы зафиксировать конструкцию к потолку, к верхней части вертикальных профилей закрепляется металлическая перфорированная Г-образная планка.
Сначала детали скрепляют между собой малярным скотчем, а затем их можно зафиксировать небольшими крепежными деталями (саморезами или винтами).
Эти делали перегородки в любом случае будут незаметными.
Загнутая часть Г-образной планки должна упираться в потолок, так как через отверстия в ней конструкция, после точного выставления ее по уровню, будет прикручена к потолочной поверхности
Чтобы перегородка выглядела аккуратной, ее верхняя часть закрывается с двух сторон пластиковыми легкими панелями, по цвету подобранными к основной конструкции.
После окончания монтажа и схватывания клея, швы между блоками затираются материалом, используемым для закрытия зазоров между керамической плиткой.
Цвет затирки, также подбирается под цвет интерьера или оттенок стеклоблоков.
В качестве затирки швов между блоками, скрепленными системой «QuickTech», может быть использован один из полимерных материалов, производимых в готовом виде и имеющие удобную упаковку.
Например, в тубах с нанесением с помощью обычного строительного пистолета, точно такого же, что использовался для нанесения клея в ходе монтажа перегородки.
На этой иллюстрации представлены не закрепленные к стенам перегородки из стеклоблоков в уже завершенном виде.

Каркасная система монтажа стеклоблоков

Существует и несколько вариантов каркасной технологии установки перегородок из стеклоблоков. В данном разделе публикации будет рассмотрен один из таких способов, наиболее удобный в монтаже и отличающийся надежностью креплений — это итальянская система «Vetroclick».

К преимуществам такого каркаса в первую очередь относят простоту укладки и креплений, поэтому его установка не требует длительного времени и специальных навыков. Достаточно будет разобраться в принципе установки его элементов. Каркасная система «Vetroclick» универсальна, так как подходит для монтажа блоков любого производителя, имеющих стандартную толщину в 80 мм, а другие параметры блоков могут быть разными.

При использовании для монтажа этой системы не потребуется применения кладочного раствора или затирки. Возможно, в декоративных целях, после завершения сборки стены, появится желание окрасить видимые линии профилей в другой цвет, но не более того.

По своей же прочности и долговечности перегородка, собранная с помощью системы «Vetroclick», аналогична конструкции, возведенной с помощью клея или цементно-песчаного раствора.

Стеклоблок, заключенный в пластиковые профили

Стеклоблок, заключенный в пластиковые профили

Основу системы составляют направляющие профили, выполненные из прочного пластика. Для придания конструкции необходимой устойчивости с внешним механическим нагрузкам направляющие закрепляются на стену, полы и потолок.

Кроме направляющих, в системе используются специальные укладочные крестики, удерживающие блоки в необходимом положении. Крестики можно легко превратить в необходимую для монтажа деталь, срезав лишние элементы.

 Калибровочный крестик системы «Vetroclick»

Калибровочный крестик системы «Vetroclick»

Крестик легко разрезать так, чтобы получилась Т-образная вставка для установки первого ряда блоков и L- образная форма, необходимая для формирования стартового угла.

 Профили для системы «Vetroclick»

Профили для системы «Vetroclick»

Профили имеют одинаковую длину, и рассчитаны на стандартные блоки, но при необходимости могут быть подогнаны и для других размеров.

Перед тем как перейти к сборке системы, на стене и полу следует произвести разметку, определив линии месторасположения будущей перегородки. Выбирая место установки конструкции, следует убедиться, что основание, на которые будет закреплен профиль, в достаточной степени  надежное, и саморезы будут прочно удерживать на них всю собираемую конструкцию.

В таблице ниже представлена пошаговая инструкция сборки системы «Vetroclick» и установки в нее стеклоблоков:

ИллюстрацияКраткое описание выполняемых операций
После проведения замеров и нанесения разметки в месте возведения перегородки, из профилей и крестиков необходимо собрать основание необходимой длины.
Для его сборки, с крестиков необходимо срезать один из лучей, для получения Т-образной крепежной детали. Для соединения вертикального профиля с горизонтальным по краям конструкции, потребуется два L-образных уголка, также изготовленных из крестиков.
Собирается общий профиль достаточно легко, горизонтальные элементы Т-образных деталей задвигаются в отдельные сегменты коротких профилей.
Собранный самый нижний профиль прикладывается на место крепления.
Через отверстия на основании делаются отметки для просверливания отверстий под дюбели в поверхности пола если это необходимо.
Затем профиль снимается, а в основании сверлятся отверстия для крепежа.
Далее, первый профиль устанавливается на место крепления и фиксируется к нему с помощью саморезов, вкручиваемых в дюбель-пробки.
На деревянном основании, понятно, можно не морочить голову, а сразу после точной установки профиля по месту крепить его саморезами.

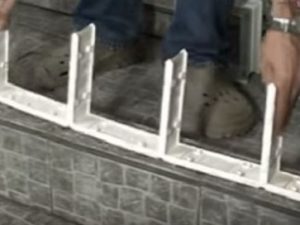

Затем, на выступающие части крестиков надеваются вертикальные профили, формирующие ячейки для блоков.
Можно сформировать профиль с вертикальными перегородками отдельно, например, на столе, если это более удобно, а затем, целиком перенести на место монтажа, установить и зафиксировать саморезами.
Это – не принципиально.
Когда профиль будет закреплен на основании, в сформированные ячейки поочерёдно устанавливаются (укладываются сверху по направляющим) стеклоблоки.
Теперь необходимо удлинить вертикальную часть профиля нижнего ряда, закрепленную на стене со следующим элементом для формирования ячеек второго ряда.
Соединение производится с помощью Т-образной детали.
Один ее луч вставляется в нижний профиль, «ножка» буквы «Т» укладывается на торцевую сторону блока, а на третий элемент крепежной детали надевается крайняя вертикальная часть профиля для второго ряда, и сразу же фиксируется к стене саморезами.
Теперь необходимо собрать следующую горизонтальную линию каркаса для второго ряда. Здесь для соединения отдельных частей профиля в единую конструкцию потребуются целые крестики.
Боковые части крестиков вставляются в горизонтальные профили, нижняя их часть вставится в вертикальные профили первого ряда, а верхняя выступающая часть предназначена для установки перемычек второго ряда.
Конструкцию можно собирать на месте или отдельно, а затем установить и закрепить сверху первого ряда блоков.
На иллюстрации показано, как мастер надевает каркасную линию второго ряда на выступающие части крестиков.
Аналогичные операции повторяется до тех пор, пока все ряды не будут установлены в систему.
Блоки верхнего ряда перегородки могут иметь стандартную форму, или же для этой цели могут быть применены торцевые блоки, имеющие «завершающий» край со скруглённым торцом.
Если перегородка не доходит до потолка, то в завершающем верхнем ряду крайний блок может быть скругленным торцевым.
На этой иллюстрации стыкуемые блоки представлены чуть поближе, что позволяет рассмотреть, как будут выглядеть швы между ними.

Как можно видеть из описания и иллюстраций, собрать систему «Vetroclick» самостоятельно — совсем несложно. Достаточно иметь под рукой стандартный набор инструментов, который, как правило, есть у каждого домашнего мастера.

Если говорить о каркасном способе монтажа перегородки из стеклоблоков, то существуют и другие варианты формирования ячеек.

Схожая система, но все же имеющая некоторые отличия

Схожая система, но все же имеющая некоторые отличия

 Однако, следует отметить, что некоторые из них — значительно сложнее в монтаже и менее надежны в эксплуатации. Если ясности нет, то лучше не браться за такой монтаж самостоятельно, приобрести более понятную систему или же пригласить опытного мастера, уже имеющего опыт.

*  *  *  *  *  *  *

В завершение публикации предлагается посмотреть видеосюжет, в котором мастер делится своими секретами кладки надёжной перегородки из стеклоблоков.

Видео: Как сложить ровную и прочную стенку из стеклоблоков – советы профессионала.

Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Похожие материалы


Задайте вопрос здесь или на нашем форуме
