Обустройство ванной комнаты в подвале или на цокольном этаже: что нужно знать?

Екатерина Афанасьева Опубликовал(а):
Обновлено: 16.07.2019

Ванная комната на цокольном этаже или подвальном помещении поможет сэкономить место в доме для обустройства жилых помещений.

Использование цокольных этажей, а также подвальных помещений для обустройства санузла или прачечной особенно популярно в европейских странах. Учитывая то, что такое размещение помогает сэкономить пространство в доме, в проектах новых частных российских домов эти помещения также стали располагать на нулевых этажах строения. Но некоторые собственники решают перенести часть или весь санузел вниз в уже возведенном и эксплуатируемом доме, что может быть более затруднительно. В любом случае придется проделать немалую работу, чтобы получить пригодное для использования помещение.

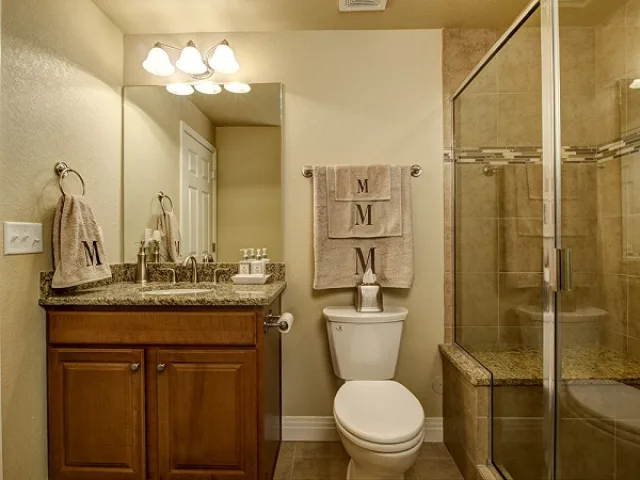

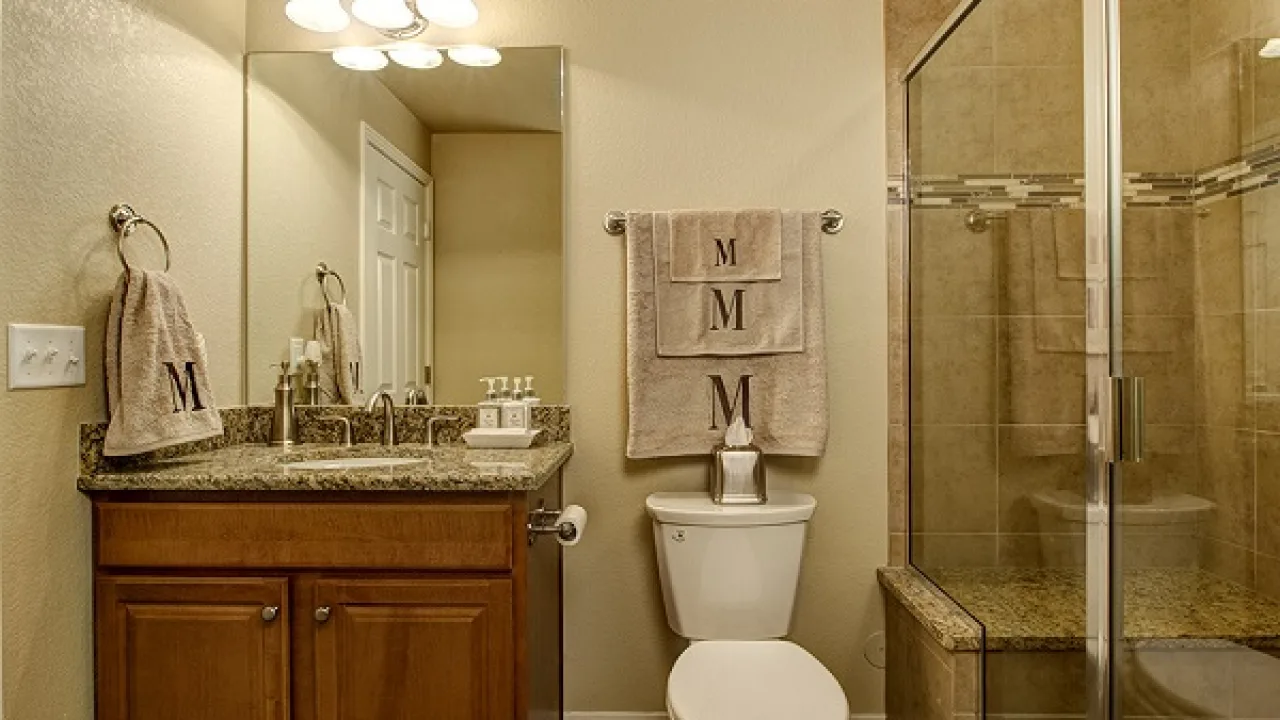

Ванная комната в подвале дома: экономия пространства и удобство пользования
Ванная комната в подвале дома: экономия пространства и удобство пользования

Особенности обустройства ванны на нулевом этаже

Не так давно владельцы участков при составлении проекта будущего дома даже не думали о том, чтобы использовать подвальные или полуподвальные этажи для обустройства в них помещений, в которых предполагается водоснабжение, например, ванны, прачечной или бани. Это объясняется тем, что неизбежно встают вопросы о проведении некоторых работ и организации следующих коммуникаций:

  • качественная гидроизоляция помещения;
  • теплоизоляция подвала;
  • водоснабжение помещения;
  • отведение стоков;
  • обустройство вентиляционной системы;
  • энергоснабжение.

Водоснабжение нулевых этажей

Чаще всего подведенный в дом водопровод проходит через цокольный этаж, поэтому подключить ванную комнату к водоснабжению не составит труда.

Если же ванну планируется сделать в подвале, не оснащенном водопроводом, то придется проводить трубы через перекрытие и подключать их к центральному или автономному водоснабжению дома.

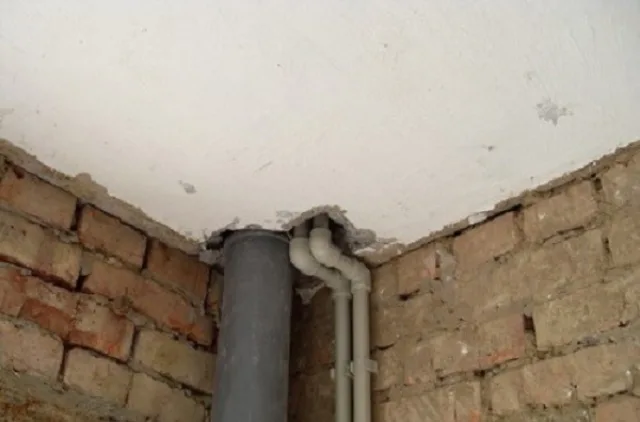

Проведение коммуникаций через межэтажное перекрытие
Проведение коммуникаций через межэтажное перекрытие

В этом случае важно предусмотреть гидроизоляцию труб в толще межэтажного перекрытия, чтобы появившийся конденсат не попал в утеплительный материал или в плиту перекрытия.

Отвод сточных вод

Если дом уже возведен и оборудован канализацией, то она чаще всего подведена к дому выше уровня полов нулевого этажа.

Важно! Если проект находится в стадии разработки и строительство дома только еще предстоит, то отвод стоков обустраивается на этапе рытья котлована.

Если же перенос ванны в цокольный этаж задуман уже в построенном доме, организация стока может быть осуществлена несколькими способами.

  1. Если система канализации дома проходит через подвальное помещение достаточно близко к поверхности пола, то трубы, отводящие использованную воду, просто врезаются в общий канализационный канал.
  2. Если канализация расположена выше уровня цокольного этажа или под его потолком, то можно обустроить отвод одним из двух способов:
    Канализационный насос SFA для принудительной откачки стоков
    Канализационный насос SFA для принудительной откачки стоков

    — установить компактный насос для принудительной откачки стоков, подключив трубы к общей канализационной системе дома;

    Схема отвода из санузла, обустроенного в подвале, сточных вод. 1 Общедомовой канализационный стояк. 2.Канализационный насос. 3. Сливной бачок. 4. Возможная высота поднятия стоков с помощью канализационного насоса составляет 400-600 см. 5. Септик.
    Схема отвода из санузла, обустроенного в подвале, сточных вод. 1 Общедомовой канализационный стояк. 2.Канализационный насос. 3. Сливной бачок. 4. Возможная высота поднятия стоков с помощью канализационного насоса составляет 400-600 мм. 5. Септик.

    — другой вариант – сделать отдельную канализацию, проложив трубы в грунте чуть ниже уровня полов подвального помещения, чтобы вода самотеком уходила в сливную яму.

Система вентиляции

Все подвальные помещения в обязательном порядке оборудуются вентиляционными системами, иначе скопления влажности не избежать. Благодаря правильно организованной вентиляции в ванной будет производиться постоянный воздухообмен. Однако, учитывая повышенную влажность санузла, систему проветривания рекомендовано оснастить вентилятором, который усилит движение воздушных масс.

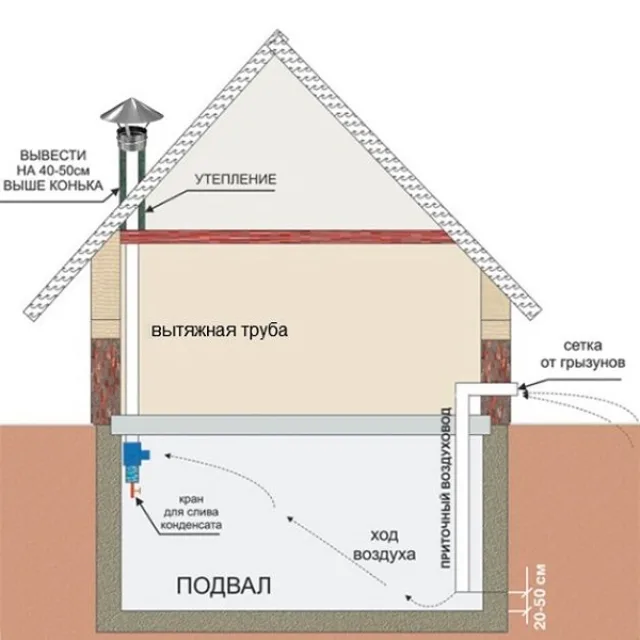

Один из эффективных вариантов системы вентиляции для подвальных помещений
Один из эффективных вариантов системы вентиляции для подвальных помещений

Схем вентиляционных систем существует несколько: они могут работать за счет естественной тяги, вытяжного вентилятора или же по приточно-вытяжной схеме.

Проще будет обустроить вытяжку в полуподвальном этаже, так как его можно оборудовать оконным проемом, который кроме того поможет сэкономить на освещении.

Электроснабжение подвального помещения

Если подвал не оснащен стационарным освещением, его необходимо обустроить. В связи с тем, что в ванной комнате неизбежно будет повышенная влажность, для проводки необходимо использовать специальный кабель или же использовать для гидроизоляции обычного кабеля гофрированную трубку. Кроме того, проводка должна быть вмурована в штробы, обустроенные в стенах, что обезопасит кабель не только от влияния влаги, но и от механических повреждений.

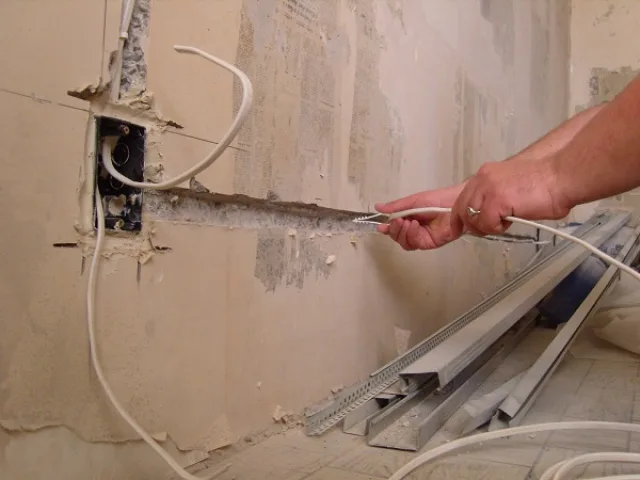

Монтаж электропроводки в штробы
Монтаж электропроводки в штробы

Все электроприборы, используемые в любом влажном помещении, должны иметь определенную степень защиты от влаги. Например, светильники, имеющие маркировку IP54, являются влагозащищенными, а приборы, относящиеся к классу IP67 / IP68, могут работать под водой. Если в помещении планируется установить розетки, то они также должны быть защищены от влаги.

Пример влагозащищенных электроприборов
Пример влагозащищенных электроприборов

Важно! Светильники для ванных комнат могут иметь разную конструкцию и дизайн, поэтому можно выбрать подходящий вариант настенных, потолочных или встраиваемых изделий.

Розетки также производятся в разной комплектации, то есть одинарные или блочные, рассчитанные на несколько электроприборов.

Вышеназванные процессы, а также материалы и аксессуары были рассмотрены кратко. Однако для правильного выполнения этапов обустройства ванны нужно знать их нюансы. На нашем сайте можно найти статьи с более подробным описанием каждого из процессов, а также характеристики материалов, рекомендации по установке сантехнических аксессуаров и канализационного насоса. Поэтому прежде, чем браться за обустройство ванной комнаты в подвальном помещении, нужно внимательно разобраться со всеми моментами.

Кроме того, стоит произвести расчеты стоимости всех необходимых материалов и сантехнических устройств.

Работы, как правило, выполняются самостоятельно, но установку сантехники, а также электрических приборов рекомендовано доверить специалистам. Если же обустройство ванны полностью будут выполнять специалисты, нужно подготовиться к большим расходам.

Гидроизоляция подвала

Как правило, в уже эксплуатируемом доме подвальное помещение уже имеет защиту от влаги, обустроенную как снаружи при строительстве фундамента, так и изнутри. Однако если помещение все-таки влажное, гидроизоляцию следует усилить, так как при использовании его для обустройства ванны, влажность в нем увеличится.

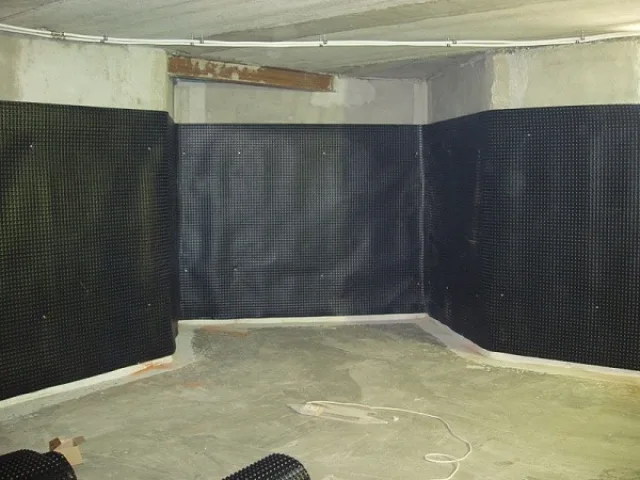

Гидроизоляция подвального помещения
Гидроизоляция подвального помещения

Как осушить подвал, погреб или цокольный этаж, а также о том, чем и как обработать его поверхности, подробно изложено в статье нашего сайта «Как просушить погреб».

Процесс осушения и гидроизоляции нулевых этажей требует более подробного рассмотрения, поэтому этому процессу посвящена не одна статья нашего сайта. Перед началом работ рекомендовано ознакомиться с технологиями и материалами, которые сегодня применяются для проведения этих работ.

Теплоизоляция подвала и отделочные материалы для поверхностей

Подвал или цокольный этаж, как правило, является достаточно теплым помещением с постоянным температурным режимом, комфортным для хранения определенных продуктов и обустройства в нем котельной или распределительного узла. Однако для обустройства ванной комната должна обогреваться, а для сохранения тепла ее поверхности следует хорошо утеплить.

Для помещений с повышенной влажностью рекомендовано использовать утеплительный материал, обладающий высокой влагостойкостью. Хорошо подойдут для этой цели полимерные материалы, такие как пенополистирол и вспененный полиэтилен. Однако если помещение сухое и имеет надежную внешнюю и внутреннюю гидроизоляцию, для теплоизоляции может быть применен и один из видов минеральной ваты.

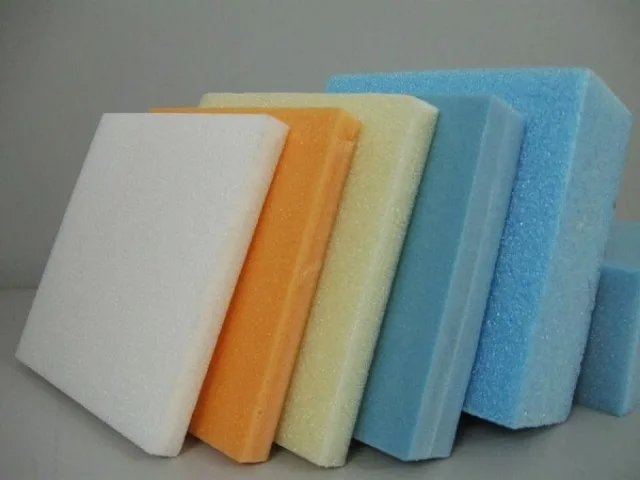

Полимерные утеплители
Полимерные утеплители

Монтируется любой вид утеплитель после нанесения на поверхности гидроизоляционного материала.

Плиты или маты утеплителя должны плотно прилегать к поверхностям. Толщина утеплительного слоя рассчитывается согласно СНиП 23-02-2003 «Тепловая защита зданий».

Утепление разных поверхностей подвального помещения имеет свои особенности, о которых следует упомянуть.

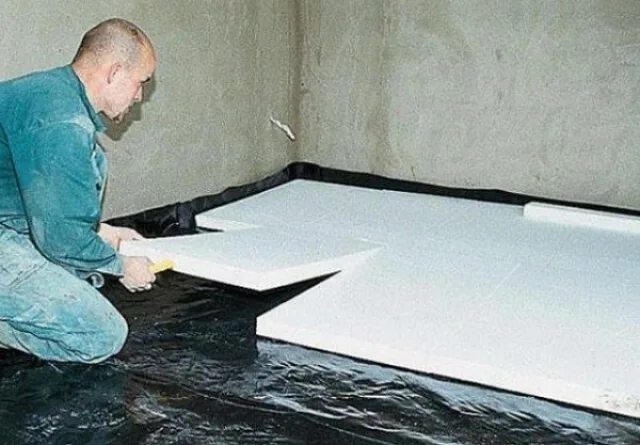

Утепление полов по гидроизоляции пенополистиролом
Утепление полов по гидроизоляции пенополистиролом
  1. Полы на нулевом этаже обустраиваются в виде бетонной стяжки по грунту. Поэтому оптимальным и самым доступным материалом для утепления является экструдированный пенополистирол, который укладывается на гидроизоляцию.

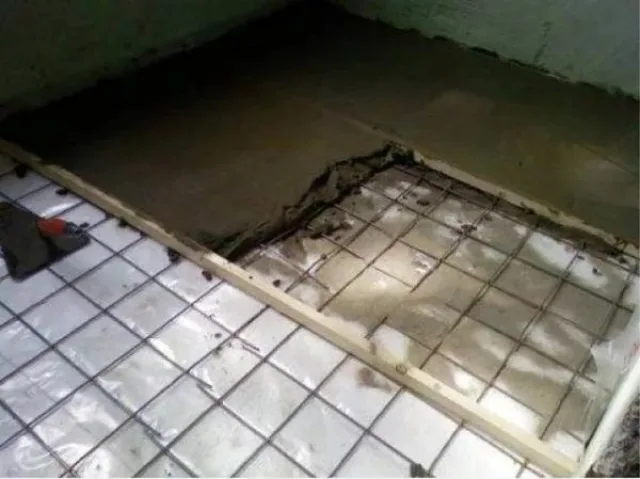

    Стяжка сверху утеплительного материала
    Стяжка сверху утеплительного материала

    Сверху утеплителя настилается полиэтиленовая пленка, затем армирующая сетка, на которой закрепляются маяки для выравнивания стяжки. После этого наносится 50 мм бетонного раствора. Если стяжка хорошо выровнена, ее можно облицовывать керамической плиткой.

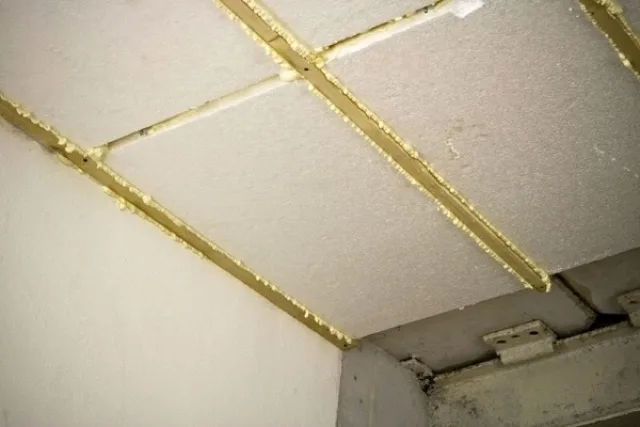

    Утепление потолка в подвале
    Утепление потолка в подвале
  2. Потолок в подвальном помещении — это межэтажное перекрытие, поэтому если он будет утеплен, то и полы в комнатах первого этажа не будут холодными. Для теплоизоляции этой поверхности подойдет обычный пенопласт, который фиксируется между заранее закрепленных на потолке деревянных брусков. Достаточная толщина утеплителя — 30-50 мм. Далее потолок можно обшить влагостойким гипсокартоном, укрепить материал стекловолоконным нетканым материалом «паутинкой», а затем окрасить. Для поверхностей влажного помещения, рекомендовано выбирать водоотталкивающие латексные краски.

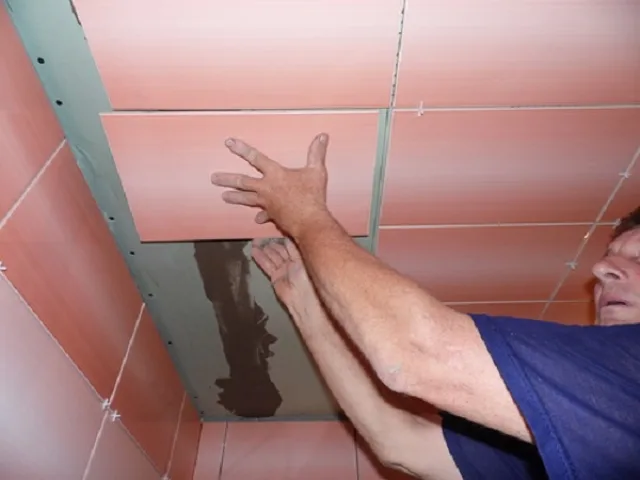

    Облицовка потолка плиткой по гипсокартону
    Облицовка потолка плиткой по гипсокартону

    Другой вариант облицовки это керамическая плитка, наклеенная на гипсокартон.

  3. Стены утепляются аналогично потолочной поверхности, также обшиваются влагостойким гипсокартоном, а затем облицовываются плиткой. Плитка легко фиксируется на гипсокартоне благодаря его ровной поверхности, поэтому эту работу вполне возможно выполнить самостоятельно.

Гидроизоляция мокрых зон ванной комнаты в подвале и облицовка плиткой: пошаговая инструкция

Если цокольное или подвальное помещение хорошо гидроизолировано снаружи и изнутри, то после утепления, выравнивания и оштукатуривания стен проводится облицовка поверхностей керамической плиткой, но сначала проводится дополнительная гидроизоляция мокрых зон и полов помещения. Один из вариантов этого процесса будет рассмотрен в данной таблице.

Фото отделочных работОписание гидроизоляции и облицовки ванной комнаты плиткой
Шаг 1
Шаг 1
Первым шагом производится разметка мокрых зон, то есть области помещения, где будут установлены ванна, раковина, унитаз и душевая кабина
Шаг 2
Шаг 2
После произведенной разметки на поверхности стен наносится грунтовочный состав. Для этой цели используется валик с меховой насадкой, установленный на штангу.
Шаг 3
Шаг 3
Следующим шагом грунтовка наносится на всю поверхность полов. Когда они будут полностью обработаны, следует дождаться полного просыхания состава. Грунтовочный слой образует на поверхностях пленку, которая позволит сэкономить на гидроизоляционном составе, так как он уже не будет впитываться в пористые поверхности.
Шаг 4
Шаг 4
Для усиления гидроизоляции выступающих из стены патрубков применяются специальные эластичные полимерные перфорированные накладки. Поэтому сначала производится их примерка, так как они должны плотно охватывать трубу, сокращая риск проникновения влаги к стене.
Шаг 5
Шаг 5
Теперь на стену вокруг патрубков с помощью кисти наносится слой гидроизоляционного состава, на который наклеиваются накладки и хорошо прижимаются к стене с помощью шпателя. Затем сверху них наносится еще один слой гидроизоляции, уже с помощью шпателя.
Шаг 6
Шаг 6
Таким же образом гидроизолируется пространство вокруг канализационного патрубка, то есть на стену наносится гидроизоляция, сверху наклеивается полимерный материал, на котором заранее вырезано отверстие нужного диаметра. Сверху приклеенного материала также наносится изоляционный состав.
Шаг 7
Шаг 7
Теперь углы так называемых мокрых зон нужно также дополнительно гидроизолировать специальной лентой, которая приклеивается на тот же гидроизоляционный состав.
Шаг 8
Шаг 8
Далее согласно ранее проведенной разметке на стене в мокрой зоне гидроизолируется вся поверхность стен. Состав наносится с помощью валика с меховой насадкой.
Шаг 9
Шаг 9
Следующим этапом идет гидроизоляция полов ванной комнаты. Начинать ее следует с наклеивания на стыки пола и стены гидроизоляционной ленты. Она фиксируется по тому же принципу, что и другие материалы, то есть сначала на стык наносится состав, на него наклеивается лента, а сверху нее еще один слой гидроизоляции.
Шаг 10
Шаг 10
Теперь, когда углы надежно защищены, гидроизолирующий состав наносится на всю площадь полов. Работы производятся также с помощью валика, для удобства закрепленного на штанге.
Шаг 11
Шаг 11
После того как на место будет установлена ванна, можно переходить к разметке для облицовки стен керамической плиткой.
Шаг 12
Шаг 12
Плиточный клей приготавливается согласно пропорциям, указанным производителем на упаковке сухой смести. Замешивается состав с помощью электрической дрели, на которую закрепляется насадка-миксер.
Шаг 13
Шаг 13
Клей наносится на ту часть стены, на которую сразу будет наклеиваться плитка, обычным широким шпателем. Затем по клею проходятся зубчатым шпателем с шириной зубьев в 5-6 мм.
Шаг 14
Шаг 14
В данном случае мастер начал приклеивать плитку от края ванны, придерживаясь нанесенной заранее линии. Плитка прикладывается к стене и хорошо прижимается к ее поверхности. При этом следует соблюдать зазоры между отдельными плитами. Чаще всего для того, чтобы швы были одинаковой ширины, используются специальные временные вставки-крестики.
Шаг 15
Шаг 15
В данном случае обустройством ванной комнаты занимались опытные мастера, работающие по своей отработанной технологии. Если же опыта в облицовке стен плиткой нет, рекомендовано производить ее кладку порядово, начиная от нижней размеченной линии и не оставляя свободных зон для плитки с другим дизайном. Если таковая используется, ее нужно фиксировать сразу, а затем снова возвращаться к основной расцветке материала.
Шаг 16
Шаг 16
В этом дизайнерском решении используется мозаичная гибкая плитка – она оживляет интерьер, разбавляя скучноватый белый цвет. Однако именно он сделает подвальное помещение более светлым.
Шаг 17
Шаг 17
Результат облицовки стен керамической плиткой.
Шаг 18
Шаг 18
Далее идет этап облицовки пола керамической плиткой. На поверхность наносится плиточный клей, затем распределяется зубчатым шпателем. Как правило, плитка начинает укладываться на полы, начиная от середины помещения, – так можно добиться аккуратности облицовки.
Шаг 19
Шаг 19
Плитка укладывается на клей и хорошо прижимается к полу. Для соблюдения ровности швов следует также использовать специальные пластиковые крестики.
Шаг 20
Шаг 20
Таким образом облицовывается вся поверхность полов и оставляется до полного высыхания. Этот период указывается производителем на упаковке клея.
Шаг 21
Шаг 21
После того как плиточный клей окончательно высохнет, производится затирка швов на стенах. Затирка может наноситься на швы металлическим или резиновым шпателем.
Шаг 22
Шаг 22
Так как мозаичная плитка имеет совсем небольшие сегменты, затирка наносится сплошным слоем, а после ее схватывания, с поверхности плиток она стирается увлажненной губкой. Во время просыхания рекомендовано периодически опрыскивать затертые швы из пульверизатора - это упрочнит материал затирки.
Шаг 23
Шаг 23
Швы между плиткой на полах затираются по тому же принципу, что и на стенах. Очень важно после завершения проделанных работ выждать время, определенное производителем затирки, для просыхания и упрочнения.
Шаг 24
Шаг 24
Результат проделанных работ обустройства ванной комнаты в подвале.

Некоторые мастера, работая по другим технологиям, гидрозолируют все поверхности, а не только мокрые зоны помещения.

Подключение канализационного насоса: пошаговая инструкция

Так как самым сложным этапом считается организация отвода стоков из ванной комнаты, расположенной в цокольном этаже или подвале, в представленной таблице будет показаны основные этапы монтажа канализационного насоса, который устанавливается в помещение с уже законченной отделкой одновременно с сантехническими аксессуарами.

Фото подключения насосаОписание этапов выполнения работ и принципа функционирования насоса
Шаг 1
Шаг 1
Расположение сантехнических аксессуаров относительно места установки канализационного насоса.
Шаг 2
Шаг 2
Для того чтобы подключить канализационный насос, потребуется электрическая розетка, размещенная рядом с конструкцией. Ее нужно предусмотреть на этапе отделки стен.
Шаг 3
Шаг 3
Первым шагом на предусмотренное для него место устанавливается канализационный насос.
Шаг 4
Шаг 4
Далее производится примерка расположение унитаза к насосу. Его необходимо установить в гофрированный патрубок, чтобы убедиться в правильности наклона.
Шаг 5
Шаг 5
Убедившись в том, что все элементы конструкции будут расположены правильно, корпус насоса можно зафиксировать на поверхности пола.
Шаг 6
Шаг 6
Далее с расположенного в верхней правой части патрубка срезается заглушка, если к насосу планируется подключить слив из раковины.
Шаг 7
Шаг 7
В подготовленное отверстие устанавливается и закрепляется переходной патрубок, который облегчит подключение сливной трубы.
Шаг 8
Шаг 8
Следующим шагом к патрубку подключается сливная труба от умывальника. Ее оптимальный диаметр – 40 мм.
Шаг 9
Шаг 9
Далее к патрубку, расположенному в нижней части левой стенки корпуса насоса, подключается труба слива от ванны или душевой кабины. Слив должен быть расположен под углом 1-3% на один погонный метр. Диаметр этой трубы должен также составлять 40 мм.
Шаг 10
Шаг 10
К отверстию, находящемуся в верхней левой части корпуса, через патрубок подключается напорный трубопровод, через который будут отводиться измельченные отходы жизнедеятельности. Диаметр трубы для этой части системы составляет 22 мм.
Шаг 11
Шаг 11
Твердые отходы, поступая в корпус насоса, сразу попадают на горизонтально установленный вращающийся нож, где они измельчаются и опускаются в нижнюю часть емкости.
Шаг 12
Шаг 12
Затем под воздействием напора, создаваемого насосом, установленным с правой стороны корпуса, измельченные разжиженные массы отводятся в канализационную трубу. Здесь необходимо установить обратный клапан, который не позволит отводимой массе вернуться в корпус насоса.
Шаг 13
Шаг 13
В каждом отдельном случае расположение сантехнических аксессуаров может быть разным, но если их планируется подключить к канализационному насосу, следует учитывать местонахождение на его корпусе отверстий для подключения сливных труб.
Шаг 14
Шаг 14
Чтобы насос и вся система работала эффективно, следует периодически производить ее очистку от известковой накипи с помощью специальных средств.

Как можно увидеть в предложенной инструкции, подключение насоса является не самым сложным этапом работ, если к помещению подведена канализационная система. Учитывая это, работы вполне можно произвести самостоятельно.
