Благодаря скважине чистую воду, которую можно пить и использовать для бытовых целей, получают на самых отдаленных от благ цивилизации загородных участках. Но бурение скважины – это еще не все заботы, ведь ее нужно соединить с домом. Здесь есть свои нюансы: например, водопровод должен соединяться с источником ниже уровня промерзания почвы. Скважину можно соединять с водопроводом несколькими способами, но мы сегодня рассмотрим один из них, а именно – адаптер для скважины.

Адаптер для скважины
Адаптер для скважины

Об устройстве и функциях адаптера для скважины

Речь идет об устройстве, соединяющем водопровод, который идет к дому, с выводом скважины. Устанавливают адаптер в обсадной трубе и, как мы только что отметили, ниже уровня промерзания почвы, благодаря чему скважина будет оставаться работоспособной вне зависимости от времени года. Конструкция адаптера такова, что соединение получается максимально герметичным, но при этом легким в демонтаже/ремонте.

Схема монтажа скважинного адаптера
Схема монтажа скважинного адаптера

Адаптер состоит из двух частей – наружной и внутренней. Наружный элемент является своего рода патрубком, устанавливаемым в проделанное в обсадной трубе отверстие. При этом на той части, что находится внутри, имеется специальный паз, благодаря которому части устройства стыкуются плотно и герметично. Снаружи имеется резьба, чтобы соединяться с трубопроводом, дополнительные уплотнители и накидная гайка, фиксирующая устройство в нужном положении/месте.

Внутренняя и внешняя части скважинного адаптера
Внутренняя и внешняя части скважинного адаптера

Что касается второй части устройства, то она целиком находится в обсадной трубе. Является, по сути, «коленом», немного измененным и модернизированным, которое соединено выводами с первой частью устройства  (имеется специальный шип, который соединяется с упомянутым выше пазом; вместе это – соединение «ласточкин хвост», уплотненное резиновым кольцом) и шлангом, подключенным к насосу.

Принцип работы адаптера для скважины
Принцип работы адаптера для скважины

Чтобы облегчить монтаж, сверху внутренней детали имеется глухая резьба. Туда закручивается монтажная труба, благодаря которой опускается устройство. В скважине оно устанавливается в паз второй части, далее монтажная труба попросту выкручивается и извлекается. Своими руками несложно изготовить подобный инструмент.

Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины
Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины

Таблица. Основные материалы, из которых может быть изготовлен скважинный адаптер.

Название, фотоКраткое описание
«Нержавейка»
«Нержавейка»
Устройства из нержавеющей стали прочны, много весят и способны прослужить примерно 30-40 лет. Цена на такие адаптеры соответствует их качеству.
Бронза
Бронза
Бронзовые адаптеры высокого качества стоят очень дорого. Но при этом служат они долго – порядка 25 лет.
DZR-сплав
DZR-сплав
Данный материал на латунной основе хорош тем, что не выделяет никаких вредных веществ, чего не скажешь о следующем варианте.
Латунь
Латунь
Дешевые латунные адаптеры служат не более 8-10 лет. В течение этого времени они выделяют в воду оксиды цинка/меди, а потому рекомендуется дополнительно установить фильтр.

Скважинные адаптеры из DZR
Скважинные адаптеры из DZR

На заметку! Отдельного внимания заслуживает материал, из которого изготовлена скважинная обсадная труба. Желательно отдать предпочтение стальным изделиям – они будут долго выдерживать нагрузки, которые оказываются в ходе эксплуатации. То же относится и к адаптерам. Как результат – вся конструкция будет более надежной и прослужит дольше.

Скважинный адаптер
Скважинный адаптер

О плюсах и минусах устройства

У адаптера, равно как и у всех технических устройств, есть свои сильные и слабые стороны. Вначале ознакомимся с преимуществами, благодаря которым устройство выгодно отличается от приямка и кессона.

  1. Цена. Пожалуй, самое первое достоинство, на которое смотрят владельцы частных домов. К примеру, оборудовать кессон где-то в пять-шесть раз дороже, чем адаптер. А потому при ограниченном бюджете выбор стоит сделать в пользу именно такого способа соединения трубопровода со скважиной.
  2. Герметичность. В конце зимы – начале весны кессон из ж/б колец может заполняться талыми водами, которые, попадая в воду, испортят ее качество и вкус. А если использовать обсадную трубу из пластика/металла вместе с адаптером и правильно ее установить, то вероятность заполнения талыми водами будет практически нулевой.

    Фото скважинного адаптера в разрезе трубы
    Фото скважинного адаптера в разрезе трубы
  3. Отсутствие необходимости в земляных работах. Для монтажа адаптера не требуется продолжительное или дорогостоящее извлечение грунта, что особенно важно, если скважина расположена вблизи других коммуникаций, которые невозможно или дорого переносить.
  4. Компактность. Еще одно преимущество. Обсадная труба, оснащенная адаптером, не будет занимать много места, не станет нелицеприятным «пятном» на вашем участке. В принципе, над поверхностью будет лишь крышка, диаметр которой составляет 30-40 см.
  5. Высокая скорость монтажа. В среднем, адаптеры устанавливаются за несколько часов, потому это – оптимальный вариант при дефиците свободного времени.
  6. Простота установки. Для монтажа подобного устройства не нужно обладать особыми навыками и знаниями. Потребуются лишь некоторые инструменты, умение с ними работать и несколько часов свободного времени.
Адаптер для скважины (скважинный адаптер) 1 дюйм, БРОНЗА, С84400
Адаптер для скважины (скважинный адаптер) 1 дюйм, БРОНЗА, С84400
Адаптер обладает рядом преимуществ
Адаптер обладает рядом преимуществ

Далее ознакомимся с минусами адаптеров. Прежде всего, они служат не так долго, как качественно оборудованные кессоны, в особенности – если используется низкокачественный адаптер, изготовленный из неизвестных сплавов.

Кроме того, резиновые прокладки в адаптере нужно регулярно менять, ведь обсадная труба выкапывается каждые несколько лет. Если прокладки не менять, это приведет к нарушению герметичности конструкции и, как следствие, попаданию талой воды. Еще земляные работы могут потребоваться, если выполняется ремонт адаптера.

Важно регулярно менять резиновые прокладки
Важно регулярно менять резиновые прокладки

Еще одним недостатком является то, что обе части адаптера (наружная и внутренняя) могут прикипеть в месте соединения при продолжительной эксплуатации. Подобное наблюдается и со старыми трубами канализации или водопровода, которые много лет никто не беспокоил.

Схема установки скважинного адаптера в обсадной трубе
Схема установки скважинного адаптера в обсадной трубе

Обратите внимание! Если вы решили приобрести адаптер, то заранее (в идеале – еще при составлении проекта дома) позаботьтесь о небольшом помещении, в котором будет храниться все необходимое для хранения/перекачивания воды оборудование.

Популярные производители адаптеров

Подобные устройства производятся сегодня многим компаниями, но мы выделим несколько брендов, пользующихся наибольшей популярностью среди покупателей.

  1. DebePumpur. Адаптеры данного производителя соответствуют всем европейским требованиям и стандартам. Корпус устройства долгое время может противостоять коррозийным процессам, но самое важное – это встроенный подогрев (термозащита), благодаря которому подобные адаптеры могут устанавливаться и выше уровня промерзания грунта. От вас же требуется просто подключить его к электрической сети и все – можно не бояться, что водопровод замерзнет.
  2. Vinkell. Производитель выпускает высококачественные скважинные адаптеры из бронзы. Они характеризуются тем, что могут подключаться даже к небольшим обсадным трубам (диаметром 120 мм). Если верить отзывам покупателей, адаптеры Vinkell имеют настолько высокое качество, что могут устанавливаться даже в самых нестабильных и грязных слоях грунта (например, рядом с канализацией или фундаментом).

    Адаптер скважинный Vinkell
    Адаптер скважинный Vinkell
  3. Baker. Адаптеры данного производителя в большинстве своем стальные, рассчитанные на прогонку питьевой воды. Такие устройства могут работать с системами, выдерживающим до 8 атмосфер давления, и патрубками длиной до 8 м. По мнению покупателей, продукция Baker является одной из самых лучших для домашних водопроводных систем.

Обратите внимание! Не покупайте устройства от непроверенных производителей, стремясь сэкономить, ведь в таком случае вы рискуете купить некачественный адаптер, из-за которого, в свою очередь, в будущем возникнут серьезные проблемы с водоснабжением.

Также заметим, что адаптеры в целом почти ничем не отличаются друг от друга с точки зрения конструктивных особенностей. Ключевым отличием является лишь материал, который использовался при изготовлении, в чем вы и сами успели убедиться, ознакомившись с приведенной выше классификацией описываемых устройств.

Видео – Что ставить: кессон или адаптер?

Видео – Как устанавливается адаптер для скважины

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

  • электродрель;
  • ФУМ лента;
  • биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
  • строительный уровень;
  • ключ разводной.
Инструкция по установке адаптера для скважины
Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопровода
Рытье траншеи для водопровода

На заметку! То место, где адаптер будет подключаться к трубопроводу и врезаться в обсадную трубу, должно располагаться ниже линии промерзания почвы. Помните об этом, оборудуя траншею.

Обустройство траншеи
Обустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой
Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Перейти к расчётам

Укажите запрашиваемые данные и нажмите кнопку «Рассчитать необходимую производительность насоса»

Укажите наличие и количество точек потребления воды
кухонная мойка
умывальник
ванна со смесителем и душем
душевая кабинка
унитаз со сливным бачком
биде
стиральная машина - автомат
посудомоечная машина
хозяйственный кран
Итого, общее количество точек водопотребления, n:

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очками
Пользуйтесь защитной маской или очками
Обсадная труба обрезана
Обсадная труба обрезана
Зачистка места среза
Зачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверить
Адаптер необходимо проверить

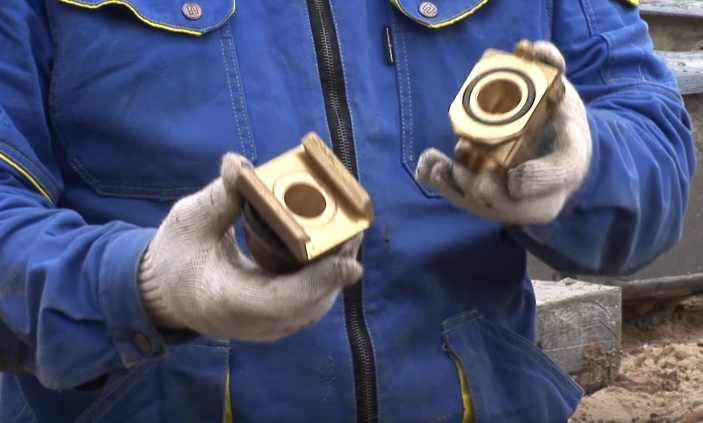

Проверка целостности элементов
Проверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстие
В обсадной трубе нужно просверлить отверстие
Насадка-коронка
Насадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается. Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо. В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройства
Устанавливается наружная часть устройства
Надевается уплотнитель
Надевается уплотнитель
Закручивается гайка
Закручивается гайка

На заметку! Окончательная фиксация гайки снаружи трубы производится разводным ключом. Закручивать ее следует осторожно, дабы случайно не сорвать резьбу.

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубой
Соединитель с водопроводной трубой
Соединитель прикручивается
Соединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопровод
Подключается трубопровод
Еще одно фото процесса
Еще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважины
Крышка скважины
Крышка устанавливается
Крышка устанавливается
Для фиксации крышки пользуйтесь ключом-шестигранником
Для фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

На заметку! Необходимо, чтобы диаметр насоса был хотя бы на 20-30 мм меньше такового у обсадной трубы. Тогда насос при погружении беспрепятственно «разминется» с наружной частью адаптера.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважину
Насос опускается в скважину
Насос опускается с питательным кабелем, шлангом и тросом
Насос опускается с питательным кабелем, шлангом и тросом
Насос почти опущен
Насос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шланг
Обрезается шланг
Вторая часть адаптера
Вторая часть адаптера
Соединение второй части адаптера с фитингом
Соединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная труба
Прикручивается монтажная труба
Место соединения
Место соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный трос
Фиксируется страховочный трос
Пробный запуск оборудования
Пробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!
