Обустраивая загородный участок, важно позаботиться о водоснабжении. Иногда нет возможности подключиться к центральному водопроводу – из-за высокой стоимости подобных работ или удаленности от магистрали. Еще вода может подаваться с перебоями либо иметь неудовлетворительное качество. Все эти проблемы можно решить при помощи обустройства колодца на участке. Хотя и в таком случае могут возникать трудности – к примеру, вода из колодца часто подается мутная, с песчаными или иными примесями. Тогда на помощь приходит донный фильтр для колодца, о котором мы и расскажем в данной статье.

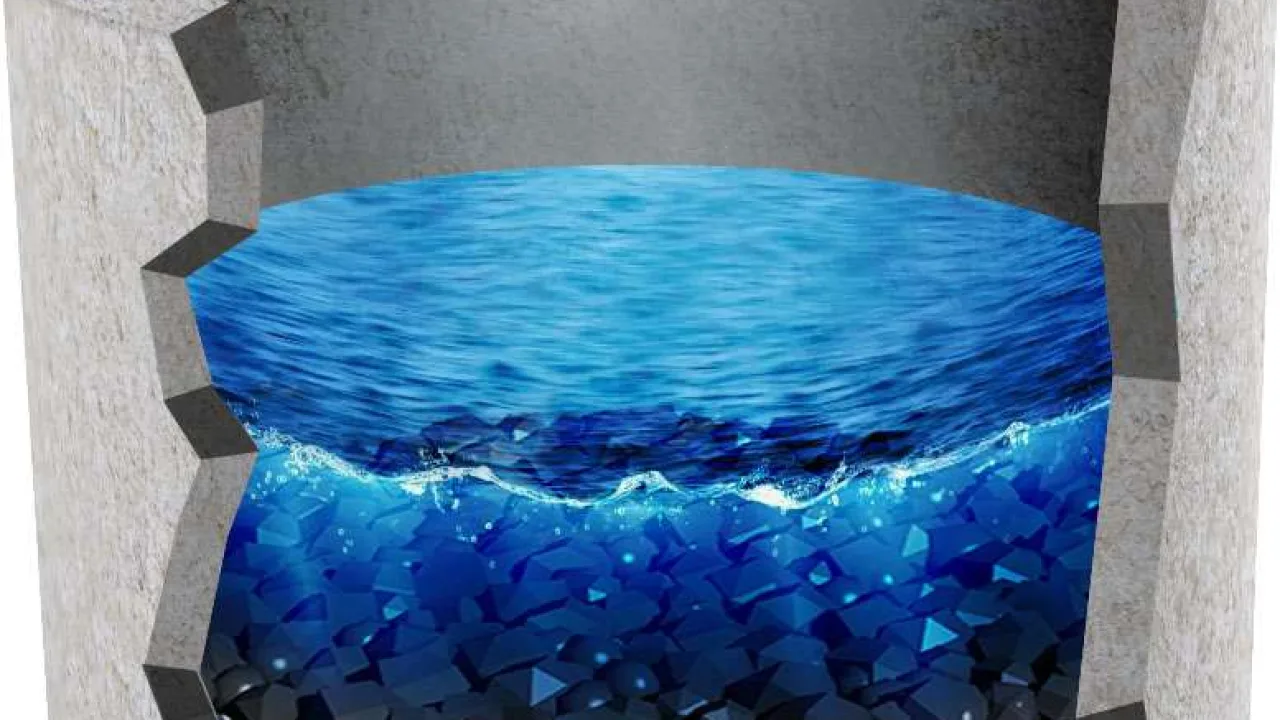

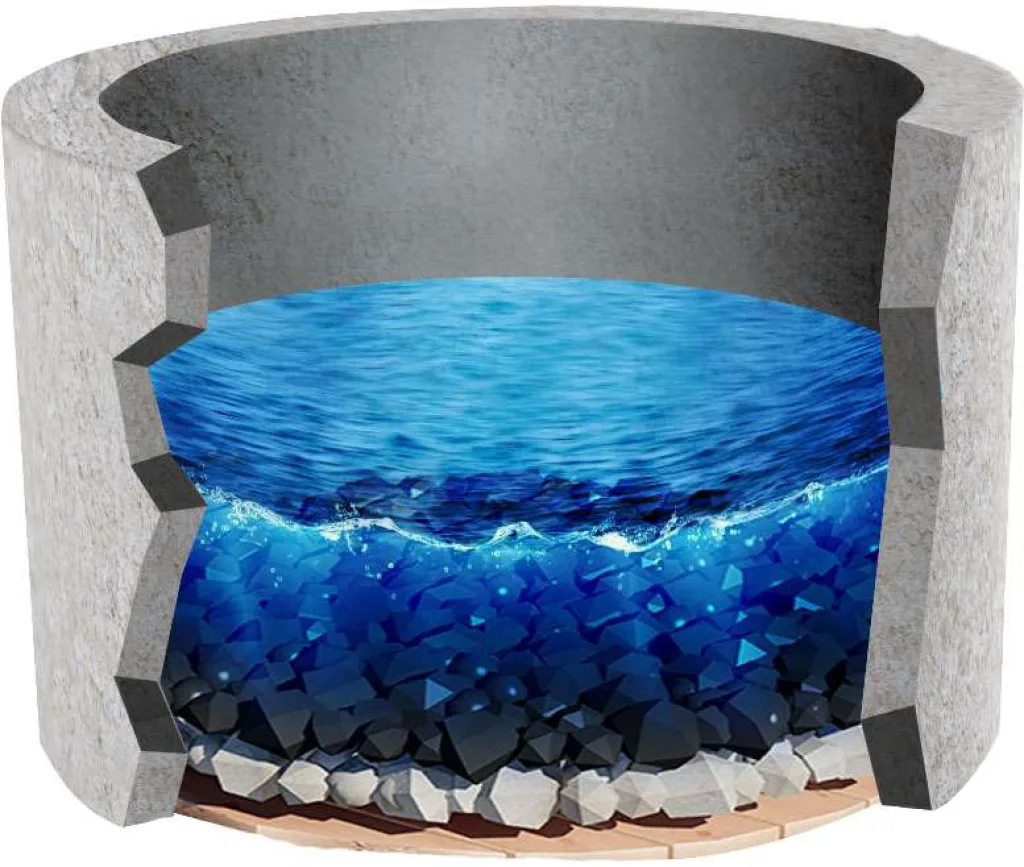

Донный фильтр для колодца
Донный фильтр для колодца

В каких случаях требуется обустройство донного фильтра?

Для начала уясните следующее: далеко не каждому колодцу требуется донный фильтр. Он необходим приблизительно в 5% случаев. Более того, если неправильно обустроить фильтр, он может еще и усугубить ситуацию с чистотой воды, ее объемами. А потому перед началом работ необходимо разобраться, в каких именно случаях рекомендуется оборудовать донный фильтр. И начать стоит с определения вида колодезного дна.

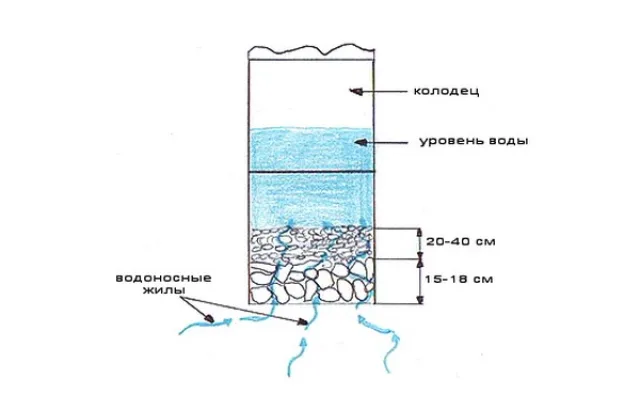

Расположение донного фильтра
Расположение донного фильтра

Вот основные виды дна, которые можно встретить:

  • рыхлое глиняное;
  • плотное глиняное;
  • плывун;
  • песчаное.

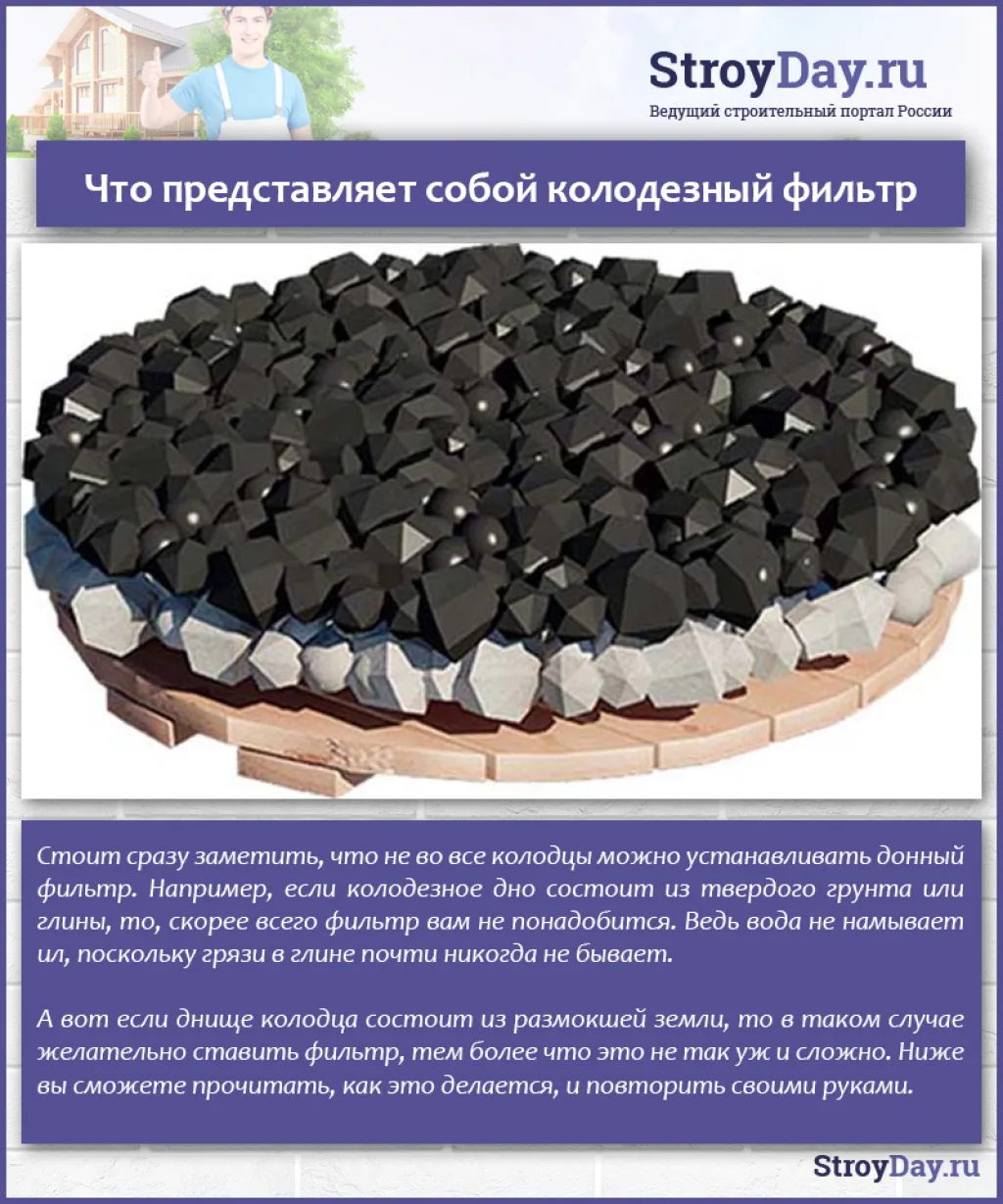

Что представляет собой колодезный фильтр
Что представляет собой колодезный фильтр

В плане чистоты добываемой воды лучшим считается плотное глиняное дно. В колодцы такого типа вода подается из маленьких родничков либо, как вариант, просачивается посредством мельчайших капилляров. В такой воде мало песчаных взвесей, сама она достаточно чистая. Но заметим, что колодцы с такого типа дном на первых порах не могут похвастаться большим дебитом, а потому обустройство донного фильтра попросту нецелесообразно, ведь вода чистая и без него. Еще фильтр может ухудшить и без того низкий дебит.

В колодце с таким дном вода чистая
В колодце с таким дном вода чистая

А вот рыхлое глиняное дно с мощным потоком характеризуется тем, что вода, размывая почву, «обогащается» разного рода примесями и взвесями. При достаточно высоком столбе воды оборудовать донный фильтр не нужно – важно лишь забирать жидкость (при помощи насоса или ведра) не у самого дна. Если и это не дает результата, можно просто засыпать на дно слой гравия/щебня толщиной 15-30 см.

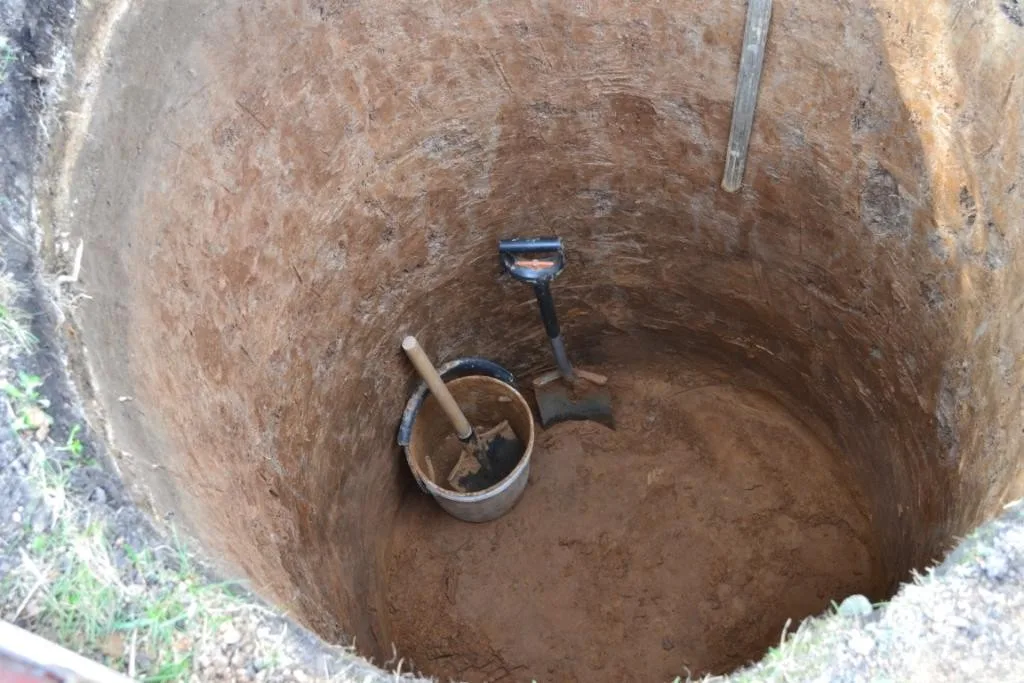

Дно колодца сформировано глиняными породами
Дно колодца сформировано глиняными породами

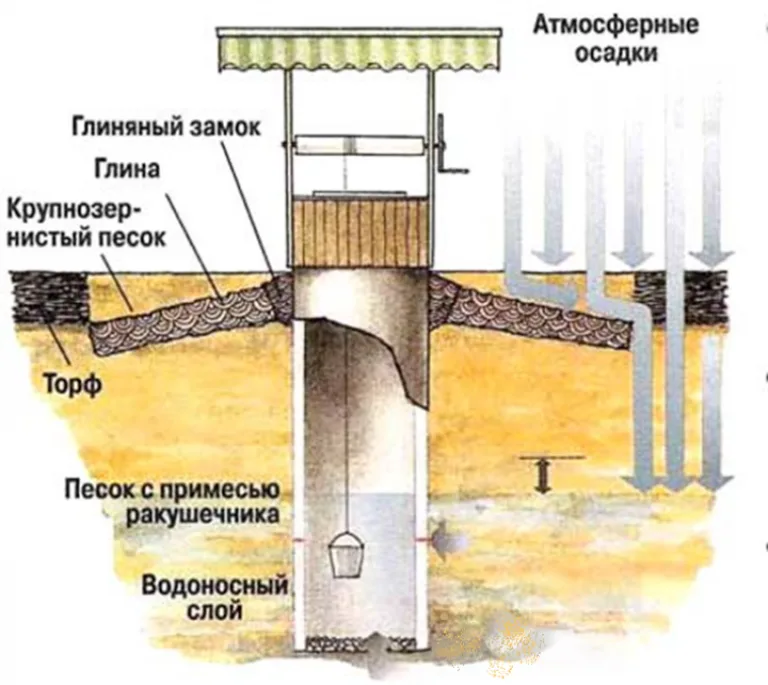

Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра
Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Идем дальше. Песчаное колодезное дно – это уже более серьезная проблема, т. к. при самом незначительном движении ведра поднимаются мелкие частички, загрязняющие жидкость. А при использовании насоса всегда присутствует вероятность того, что устройство выйдет из строя из-за песка. Как и в случае с рыхлой глиной, проблема часто решается забором жидкости в верхней части столба. При неэффективности данного метода обустраивается уже донный фильтр, состоящий из нескольких слоев.

Самым худшим вариантом является плывун – почва, содержащая большое количество жидкости. Иными словами, это грязная глиняно-песчаная жижа. Копая колодцы, опытные мастера стараются проходить этот слой и добираться до более подходящего водоносного горизонта. Но если этого не сделали и плывун стал вашей головной болью, то гарантированно потребуется донный фильтр. Более того, фильтр должен быть защищен щитом из досок или металлической сеткой, иначе слои засыпки вскоре уйдут вниз и не смогут очищать воду.

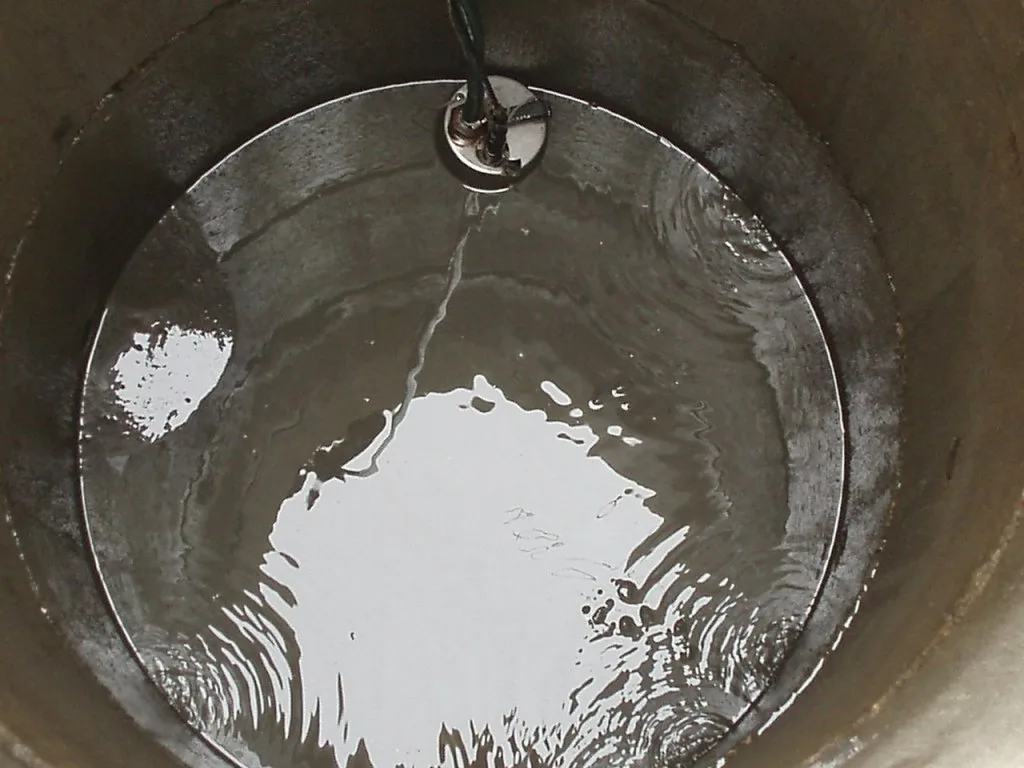

Плывун в колодце
Плывун в колодце

Особенности и виды донных фильтров

Такой фильтр представляет собой, по сути, несколько слоев материалов природного происхождения (таких как песок, щебень и др.), которые засыпаются на дно колодца. Важно, чтобы размеры частиц каждого слоя отличались от предыдущего приблизительно в пять раз. Жидкость очищается благодаря тому, что разные примеси оседают в засыпке, а в результате получается уже отфильтрованная вода (последнюю забирают насосом/ведром и используют для хозяйственных нужд либо питья).

Таблица. Какими бывают донные фильтры?

Наименование, фотоХарактеристика

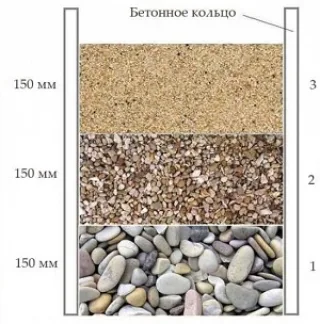

С прямой засыпкой
С прямой засыпкой
Представляет собой 3 слоя толщиной порядка 15 см каждый. Слои расположены по размерам фракций – от самой крупной до маленькой. Жидкость проходит через эти слои и поочередно очищается от примесей разного размера. Если вода несильно грязная, то можно обойтись одним или двумя слоями засыпки, не используя мелкофракционный материал.
С прямой засыпкой и щитом
С прямой засыпкой и щитом
Разновидность описанного выше варианта, дополненная специальным щитом, который выполняется из мореного дерева, дуба или осины. Щит укладывается на самое дно и предназначается для того, чтобы защитить фильтр от погружения/размывания.

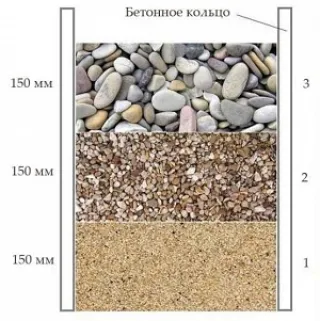

С обратной засыпкой
С обратной засыпкой
Отличается от конструкции с прямой засыпкой обратным порядком расположения слоев – от мелкой фракции до самой большой.

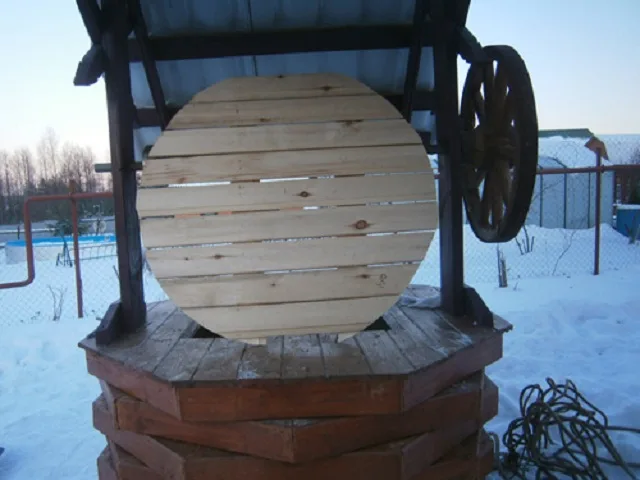

Щит на дно колодца
Щит на дно колодца

На заметку! Существует еще одна разновидность конструкции со щитом – здесь вместо досок используется стальная решетка с антикоррозийным покрытием. Для фиксации решетки в колодце используются специальные упоры или круглые пластинки.

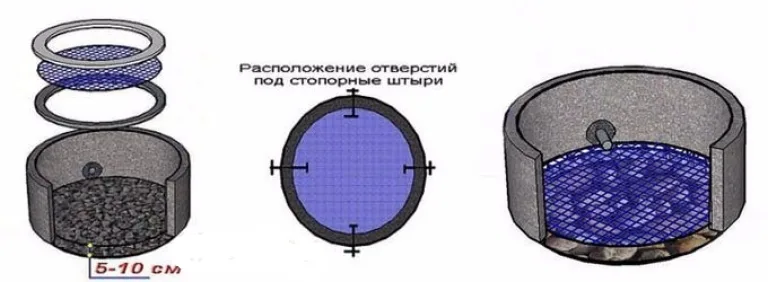

Донный фильтр для колодца можно сделать самостоятельно, используя доступные природные материалы
Донный фильтр для колодца можно сделать самостоятельно, используя доступные природные материалы

Какие материалы можно использовать?

Ознакомимся с материалами, которые можно использовать при обустройстве донного фильтра. К таковым можно отнести:

  • песок;
  • жадеит;
  • гальку;
  • шунгит;
  • щебень;
  • гравий.

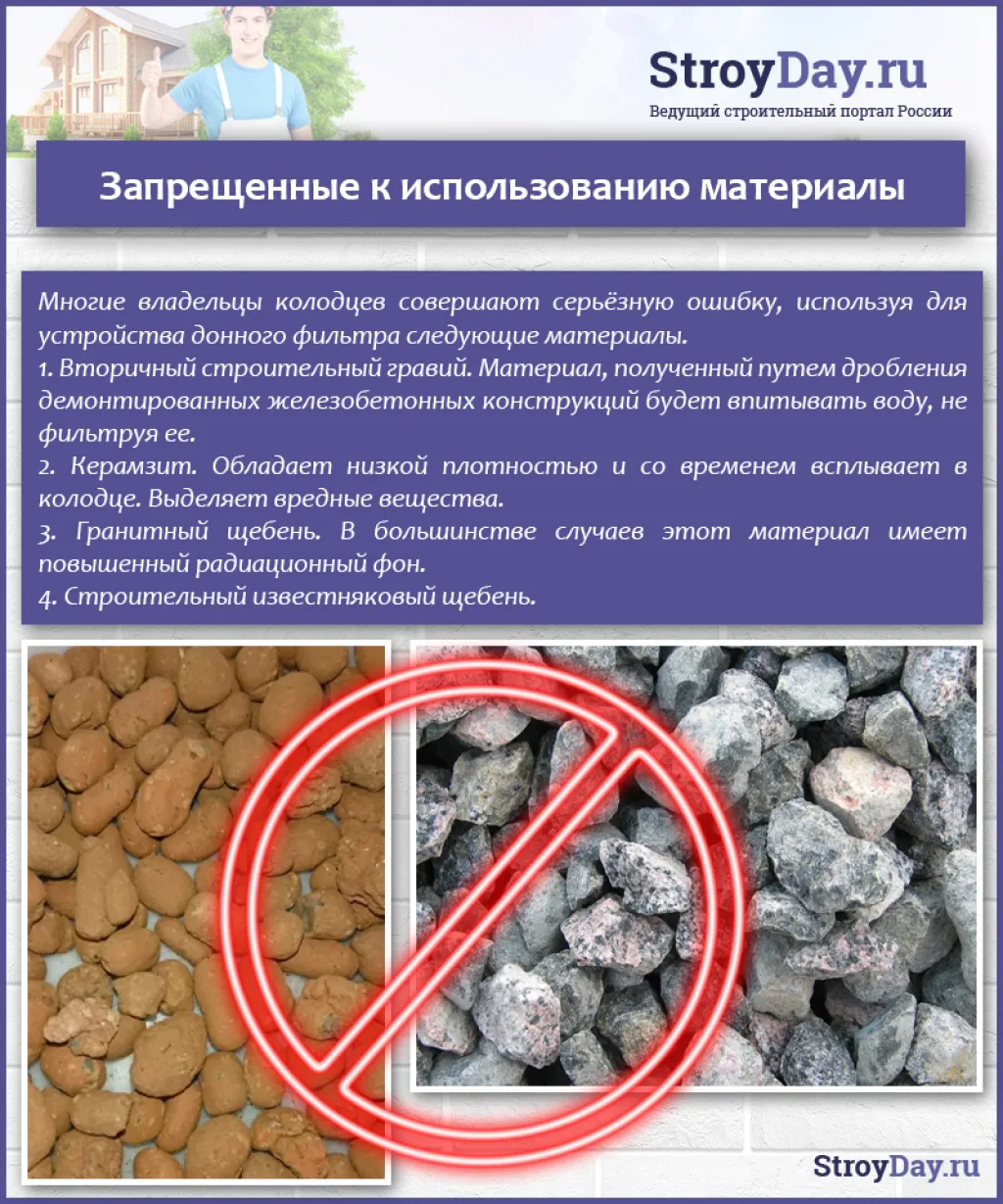

Запрещенные к использованию материалы
Запрещенные к использованию материалы

Засыпка мелкой фракции – это речной песок. Его добывают, как вы уже наверняка догадались, в карьерах, расположенных на русле реки. В хорошем песке кварца много, а вот ила, глины и иных примесей, напротив, мало. Чтобы материал был таковым, перед засыпкой в колодец его нужно должным образом подготовить.

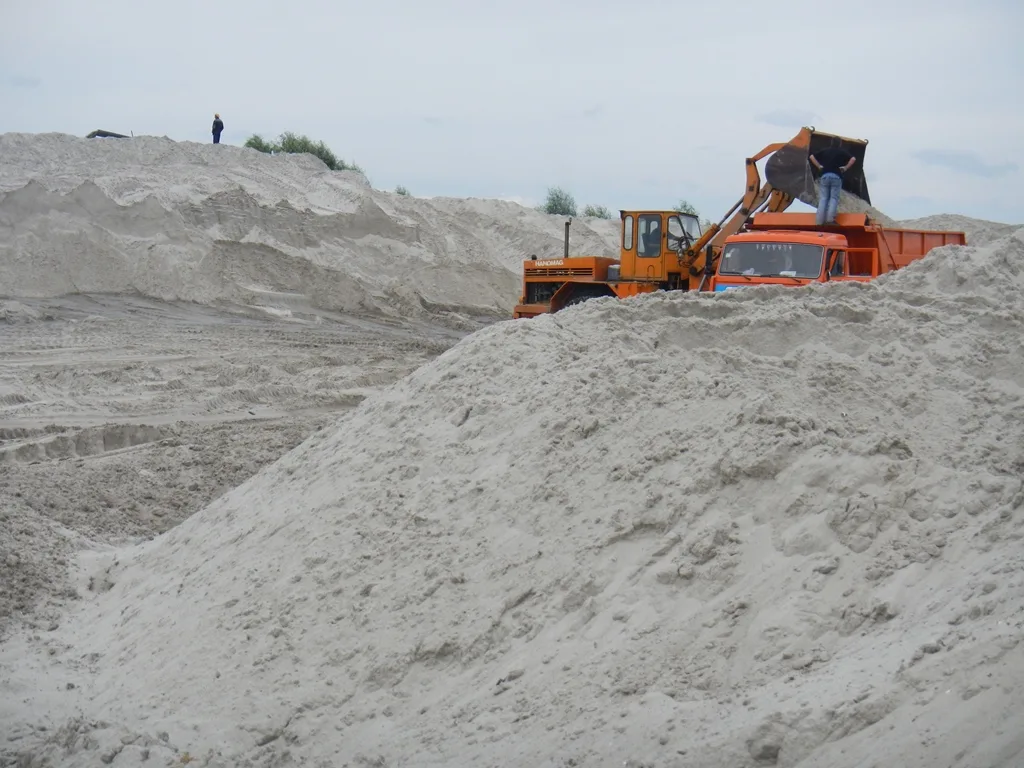

Как добывается речной песок
Как добывается речной песок

Шаг 1. Для начала песок засыпается в большую емкость примерно на 1/3.

Шаг 2. Затем песок заливается большим количеством воды.

Песок нужно залить водой
Песок нужно залить водой

Шаг 3. Песок с водой размешивается палкой, пока не получится масса однородной консистенции. Затем нужно подождать 30-60 секунд, чтобы примеси всплыли наверх, а тяжелый песок опустился на дно емкости. После этого вода аккуратно сливается.

Шаг 3. Процедуру нужно повторить до 3 раз (точное количество зависит от состояния песка). На выходе получается промытый и готовый к использованию материал.

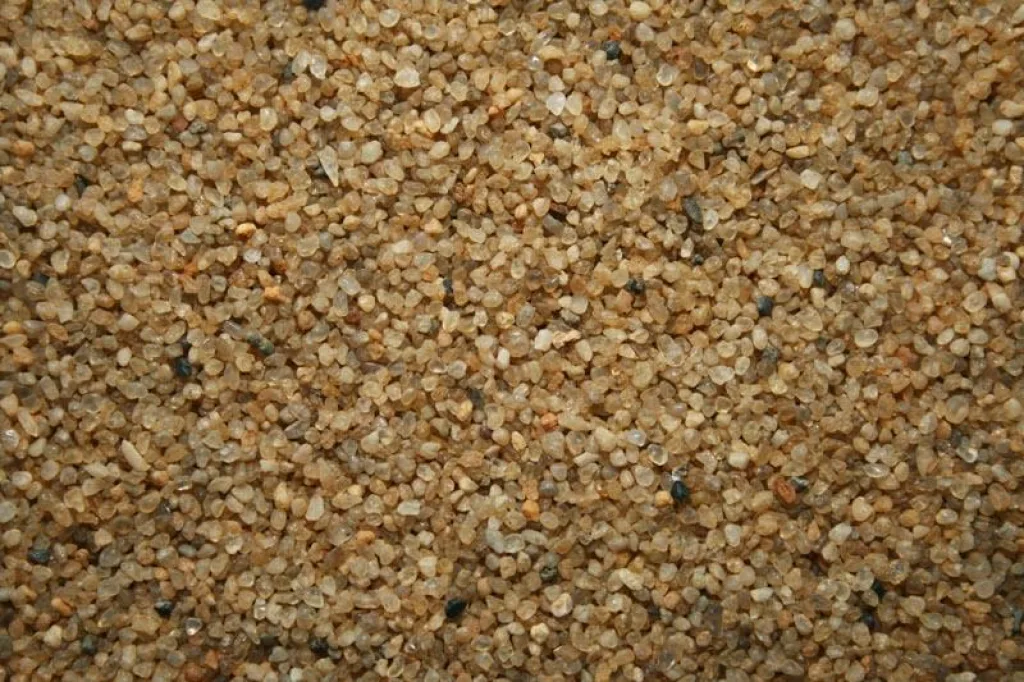

Речной песок
Речной песок

На заметку! Иногда вместо песка применяется геотекстиль – его укладывают на или под засыпку (это зависит от разновидности донного фильтра, об этом мы рассказали выше).

Галька представляет собой округлые камешки, ставшие таковыми вследствие соударения друг с другом на берегу водоема или на его дне. Размер гальки варьируется в пределах 1-15 см, а потому ее можно использовать как для мелкофракционного, так и для крупнофракционного слоя. С радиационным фоном у материала никаких проблем нет, а потому используйте его без каких-либо опасений. Но перед засыпкой гальку стоит промыть так же, как речной песок.

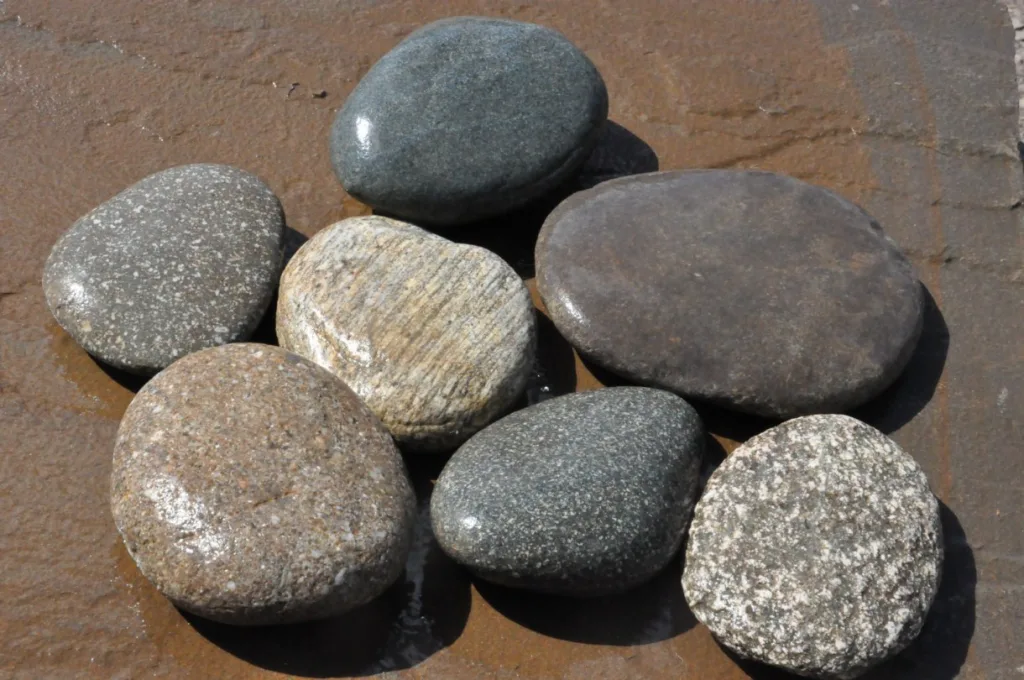

Галька крупной фракции
Галька крупной фракции

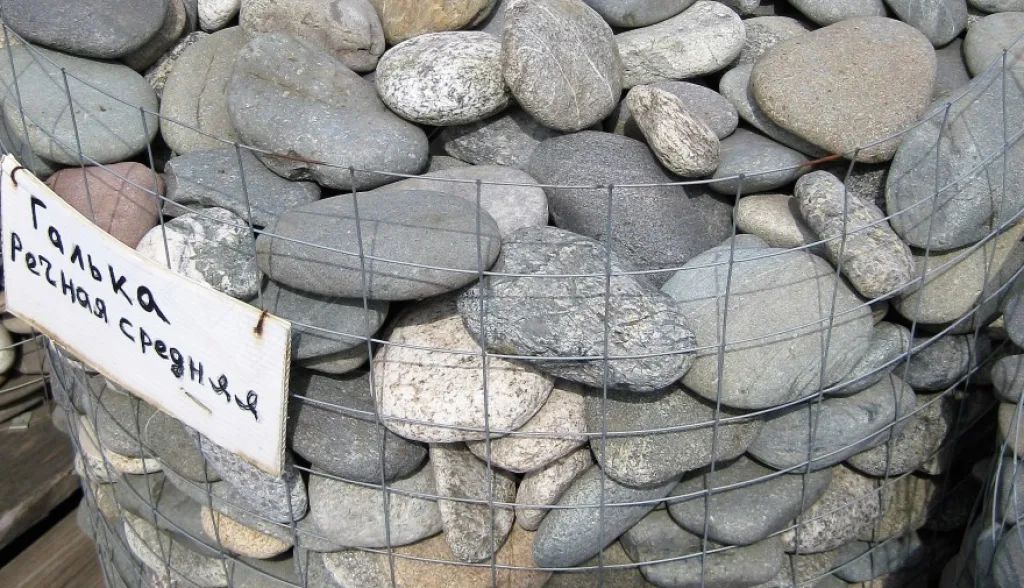

Галька речная средняя
Галька речная средняя

Что касается гравия, то он является осадочной горной породой и используется  для слоя средней фракции. Гравий пористый и рыхлый, он может впитывать разные вещества, а потому в фильтре является своего рода адсорбентом. Но это вместе с тем и недостаток материала – засыпку нужно периодически менять, дабы она не «делилась» с водой впитанными веществами.

На заметку! Покупая гравий, интересуйтесь местом его происхождения. Не покупайте бывший в употреблении гравий, ведь вы не знаете, что он успел вобрать за это время и каким образом это отразится на качестве колодезной воды.

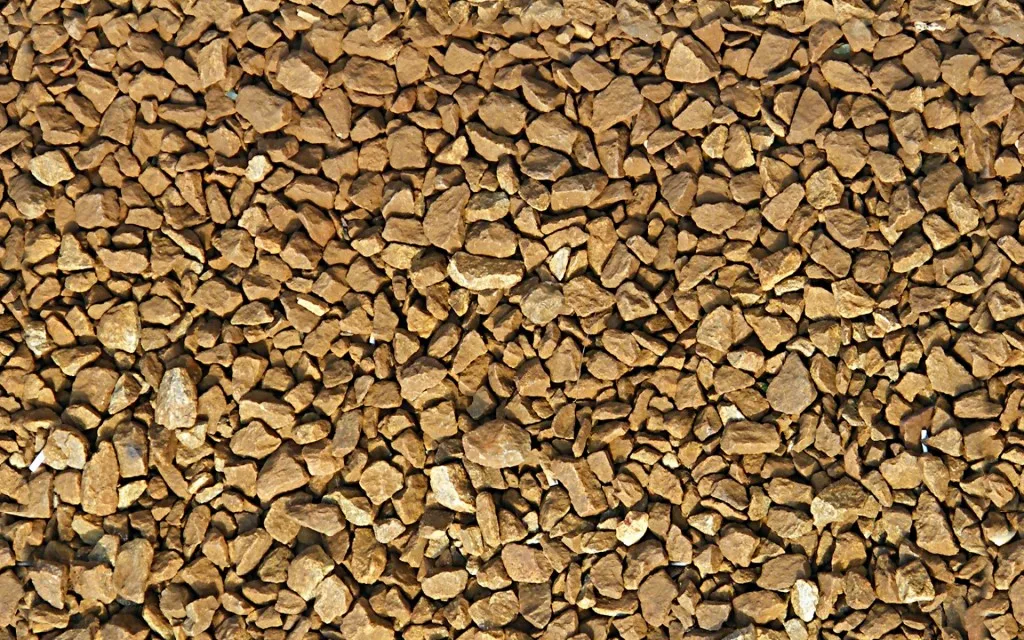

Речной гравий
Речной гравий

Щебень получают при дроблении горных пород и металлургических отходов. Материал в фильтрах применяется как крупнофракционная засыпка (внизу или сверху). При покупке щебня в обязательном порядке интересуйтесь наличием сертификата, который подтверждает его экологическую безопасность.

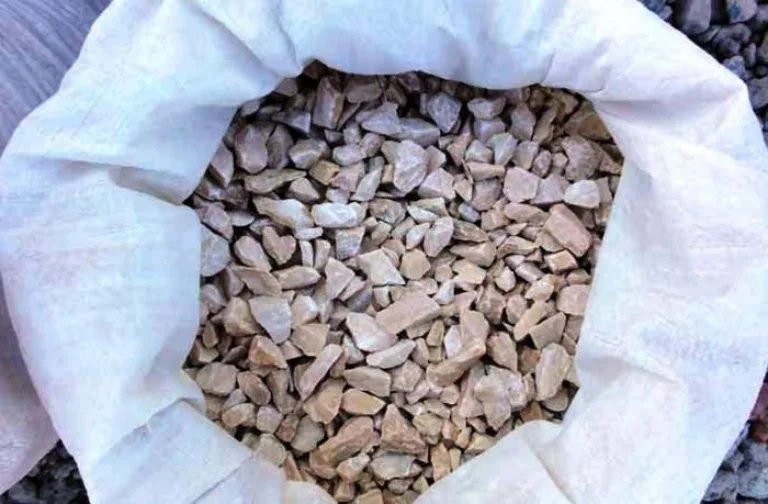

Фото щебня
Фото щебня

Шунгит также является горной породой, но отличается происхождением – в прошлом это донные органические отложения. Цвет шунгита серый или черный, это отличный адсорбент. Применяется, как и гравий, в роли засыпки средней фракции. Очищает воду путем впитывания вредных веществ, а потому его нужно регулярно менять. Шунгит перед засыпкой нужно промыть либо, как вариант, засыпать его и не пользоваться некоторое время (примерно 24 часа) колодцем, чтобы шунгитовая пыль осела на дно.

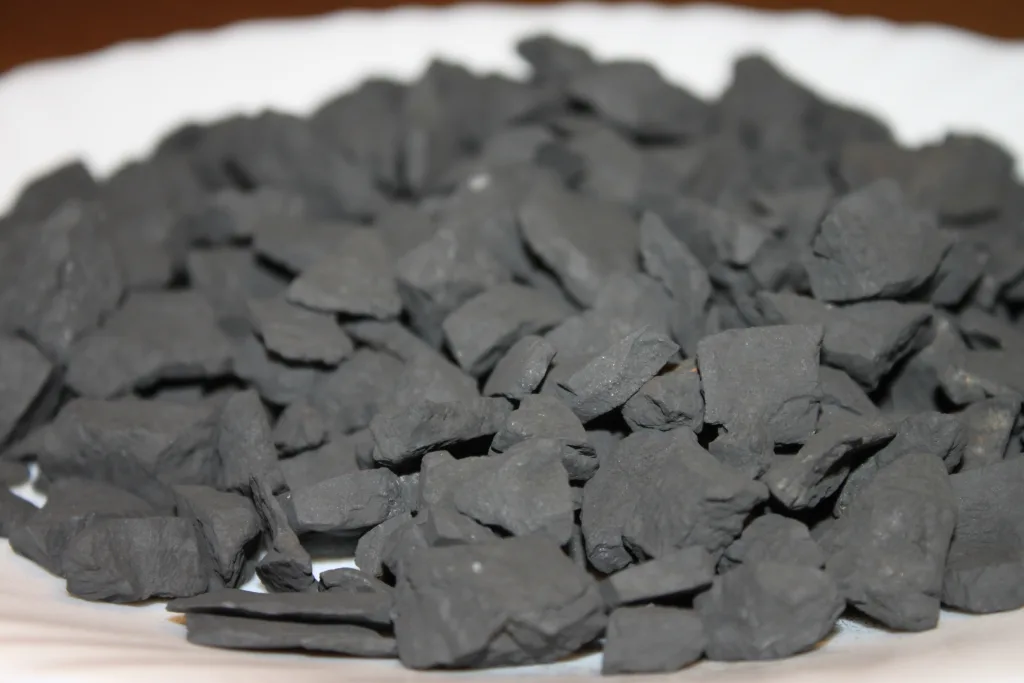

Шунгит
Шунгит

На заметку! Будьте осторожны при покупке шунгита – часто продавцы выдают за него шунгизит. Оба материала выглядят одинаково, но полезных адсорбирующих свойств у второго нет.

И последний материал – жадеит. Представляет собой алюминиево-натриевый силикат, имеет зеленоватый, как у нефрита, цвет. Применяется в фильтрах для слоя средней фракции. Не вступает в химическую реакцию с водой, что хорошо. Как правило, жадеит покупают для банных печей, а потому его нужно искать в соответствующих отделах строительных магазинов.

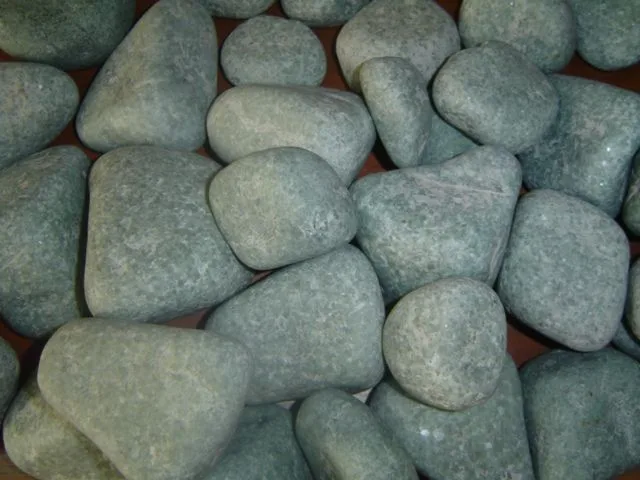

Камень жадеит
Камень жадеит

Видео – Как оборудовать донный фильтр с шунгитом

Пошаговая инструкция по монтажу донного фильтра с дощатым щитом

Рассмотрим процесс изготовления конструкции с прямой засыпкой и специальным дощатым щитом.

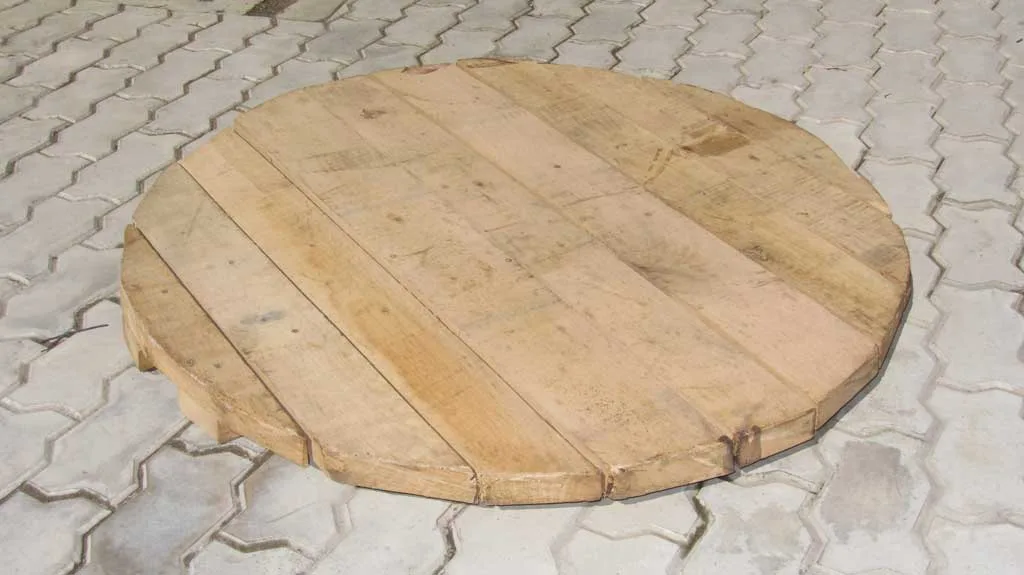

Дощатый щит для донного фильтра
Дощатый щит для донного фильтра

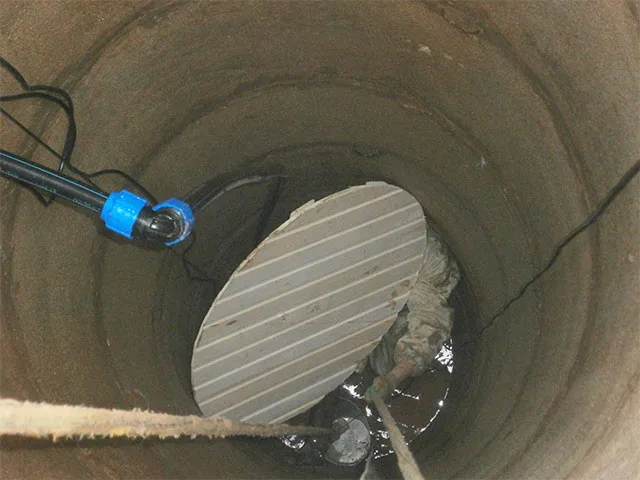

Обустройство донного фильтра
Обустройство донного фильтра

Этап №1. Делаем дощатый щит для фильтра

Шаг 1. Вначале определяется внутренний диаметр колодца. Важно, чтобы диаметр самого щита был несколько меньшим – так в процессе монтажа не будет проблем с транспортировкой/укладкой элемента.

Шаг 2. Выбирается сорт дерева. Что касается дуба, то он прочен и долговечен, однако поначалу вода из-за него будет иметь коричневый оттенок. Можно взять лиственницу – она стоит дешевле, пусть и не такая устойчивая к воде. Тем не менее, в большинстве случаев щиты делают из осины, т. к. она под водой почти не гниет. Важно, чтобы древесина была с минимальным количеством дефектов и сучков – тогда она прослужит дольше.

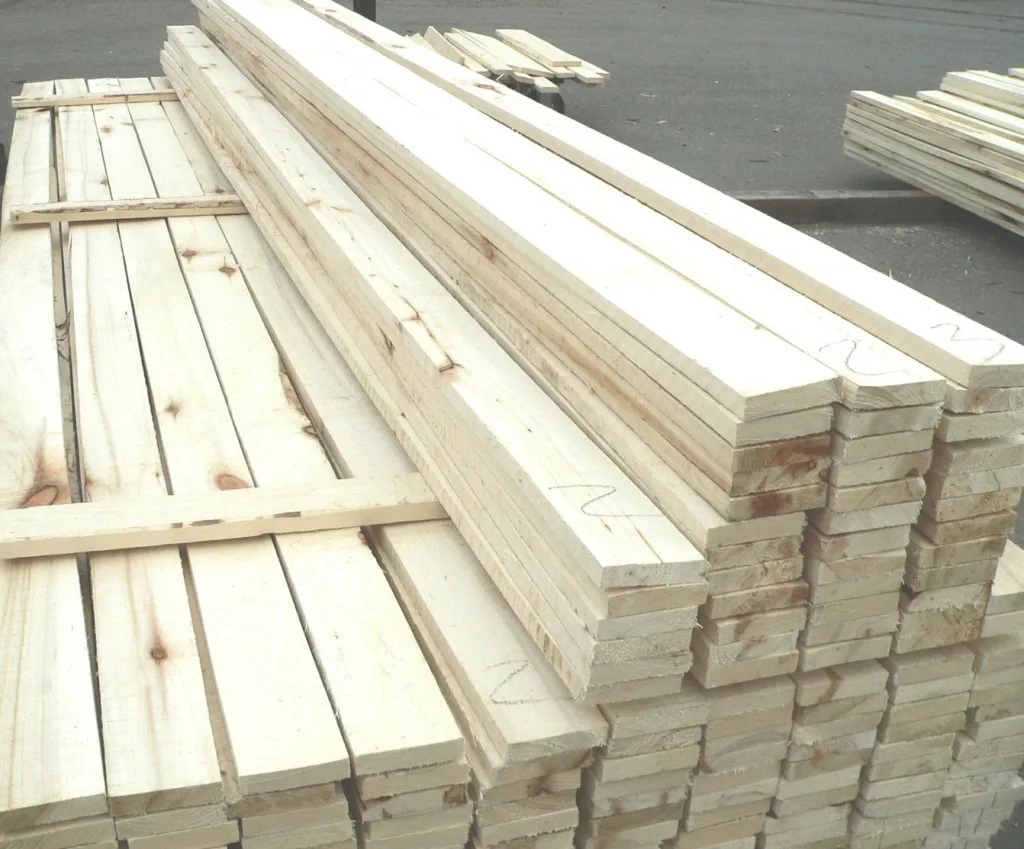

Осиновые доски
Осиновые доски

Шаг 3. Из досок собирается простой квадратный щит. Что характерно, доски можно не соединять впритык – зазоры допустимы и даже желательны. Для соединения используются исключительно оцинкованные крепежные элементы.

Шаг 4. На щите рисуется круг диаметром, несколько меньшим такового у колодца.

Шаг 5. Щит обрезается по нарисованной окружности электролобзиком.

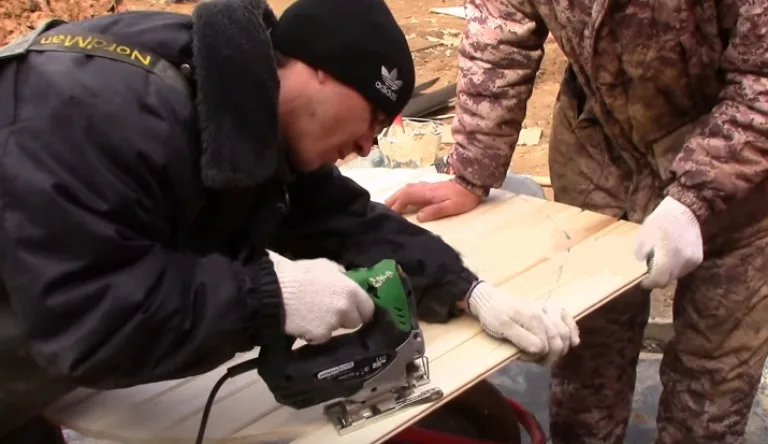

Обрезается щит
Обрезается щит

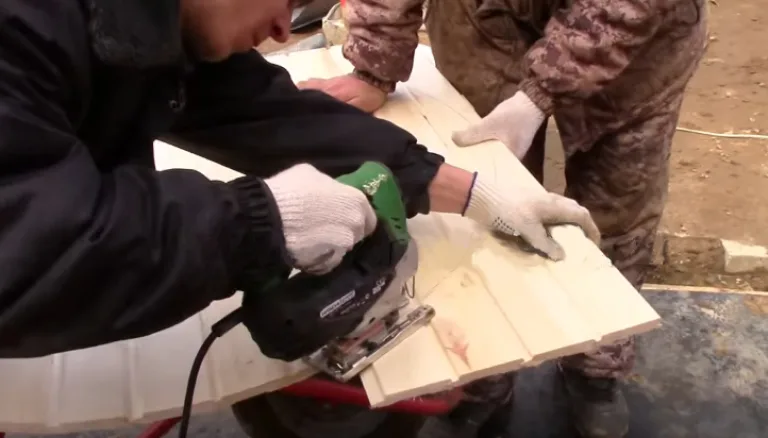

Для обрезки используется электролобзик
Для обрезки используется электролобзик

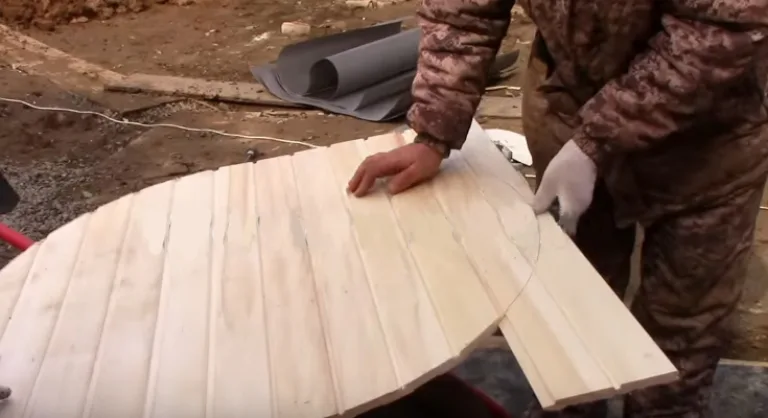

Круг почти вырезан
Круг почти вырезан

Шаг 6. При не очень большом дебите в щите сверлятся многочисленные отверстия диаметром 1 см.

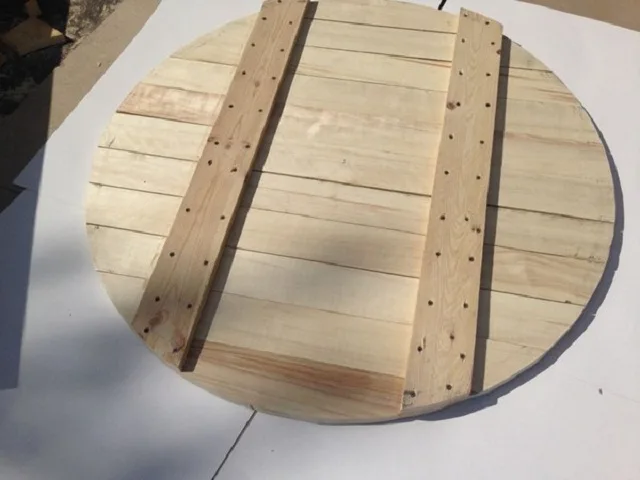

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками
Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

На заметку! Если в воде много песчаных примесей, то щит можно завернуть в геотекстиль, сделав тем самым дополнительный фильтрационный слой.

Этап №2. Укладываем щит, оборудуем донный фильтр

После изготовления дощатого щита можно работать непосредственно с самим колодцем. Спускаться вниз нужно с правильной экипировкой – наденьте каску, подготовьте надежный фонарик, проверьте, каково состояние троса.

Шаг 1. Для начала колодец очищается от ила и мусора, если до этого он долго эксплуатировался.

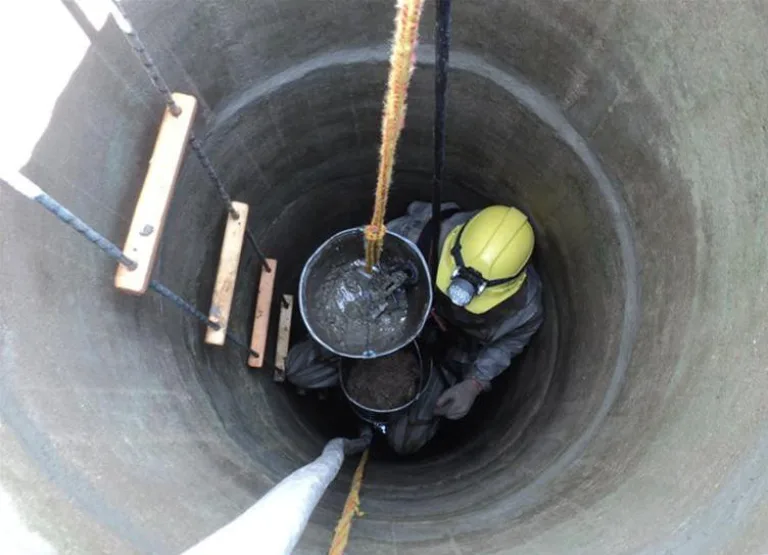

Чистка колодца
Чистка колодца

Шаг 2. Щит устанавливается на дно колодца, после чего выравнивается.

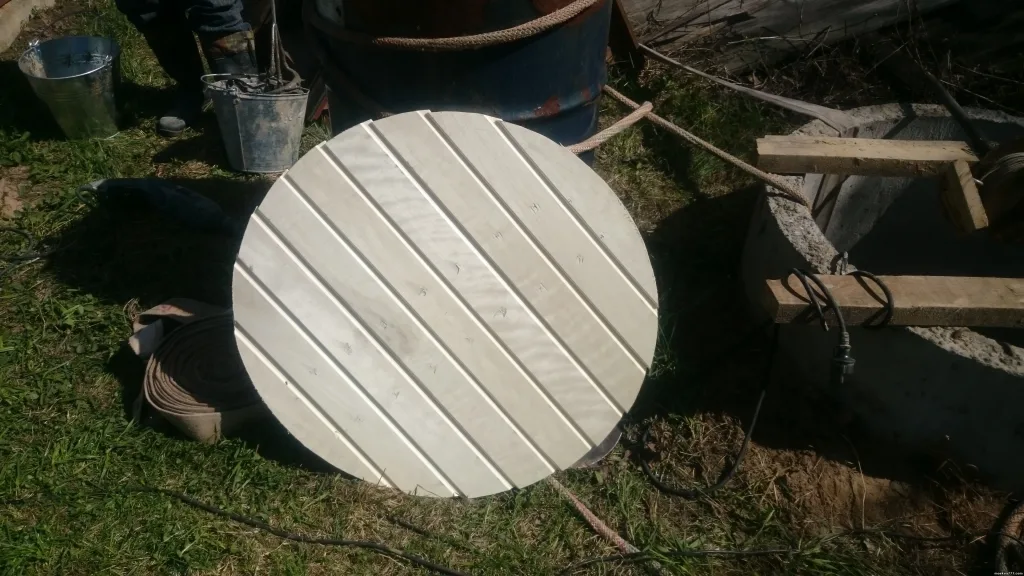

Готовый к установке щит
Готовый к установке щит

Шаг 3. Один человек спускает сверху крупнофракционную засыпку, второй же внизу укладывает ее на щит и равномерно распределяет. В итоге должен получиться слой толщиной порядка 10-15 см.

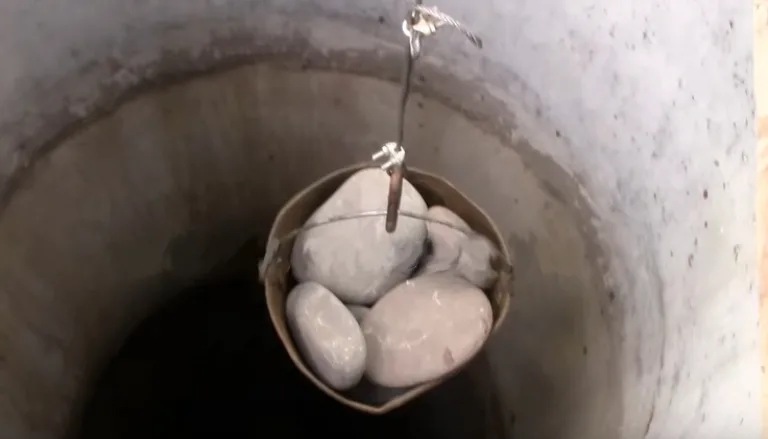

Опускается крупная галька
Опускается крупная галька

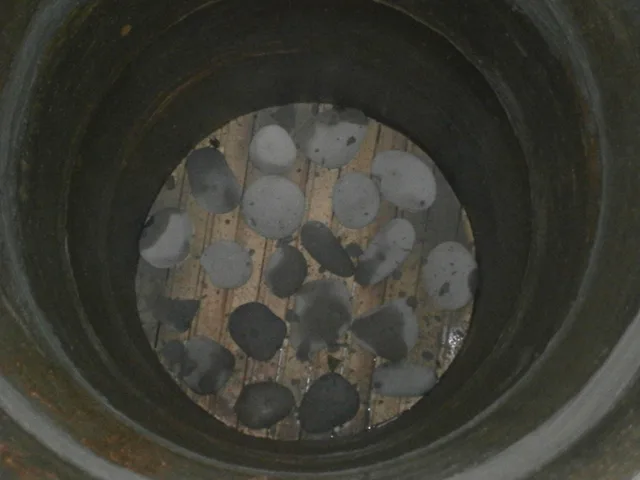

Гальку нужно равномерно распределить по щиту
Гальку нужно равномерно распределить по щиту

Шаг 4. Далее укладывается второй слой (шунгита или гравия). Его толщина также должна составлять примерно 15 см.

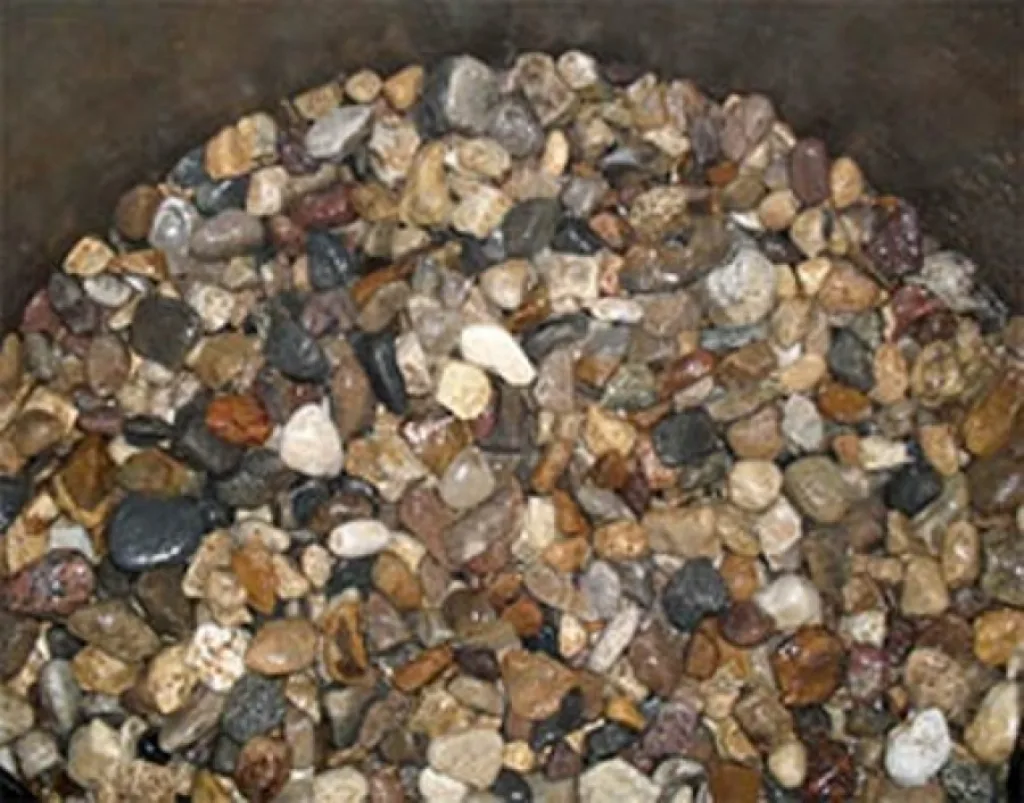

Следующий слой донного фильтра
Следующий слой донного фильтра

Шаг 5. После этого засыпается последний слой – это речной песок, предварительно несколько раз промытый.

Шаг 6. Важно, чтобы забор воды с колодца осуществлялся с точки, не доходящей до оборудованного донного фильтра. С этой целью веревку/цепь требуется несколько укоротить. В случае использования насоса его нужно немного поднять.

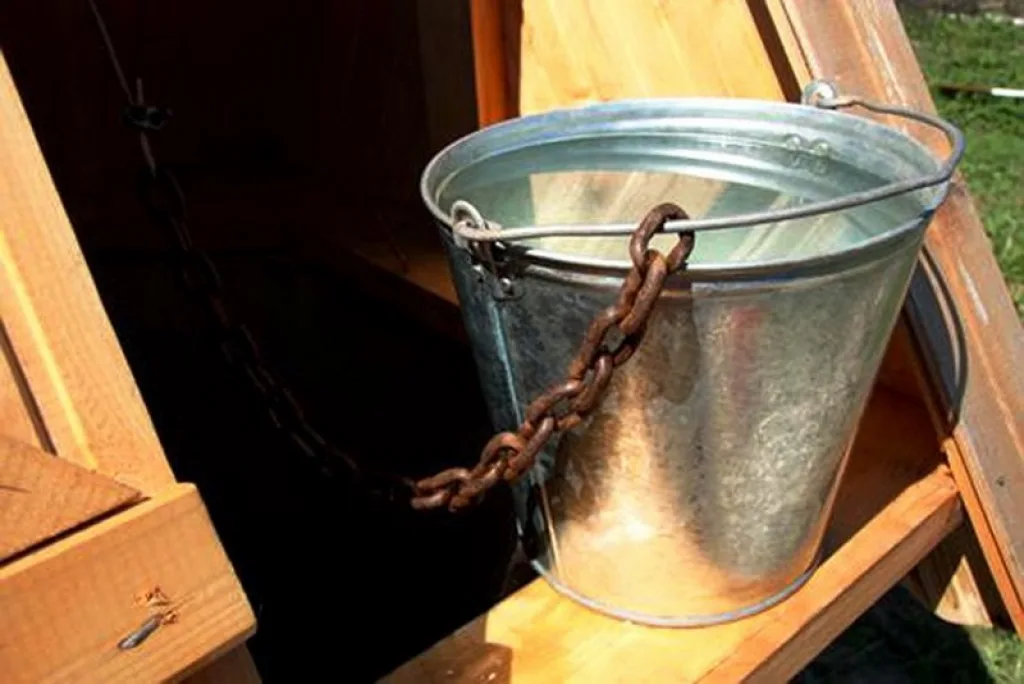

Эксплуатацию колодца можно начинать спустя сутки после обустройства донного фильтра
Эксплуатацию колодца можно начинать спустя сутки после обустройства донного фильтра

Спустя примерно 24 часа можно начинать эксплуатацию колодца. Поначалу следите за тем, каково качество поступающей воды: если спустя 1-2 года она начала неприятно пахнуть и обрела сладковатый привкус, то, скорее всего, деревянный щит подгнивает и нуждается в замене. Кроме того, периодически промывайте и меняйте речной песок, шунгит и гравий, которые использовались при обустройстве донного фильтраю

Калькулятор расчета хлорного раствора для дезинфекции колодца

Перейти к расчётам

Укажите запрашиваемые сведения и нажмите:
«РАССЧИТАТЬ КОЛИЧЕСТВО РАСТВОРА ХЛОРНОЙ ИЗВЕСТИ»
ФОРМА КОЛОДЦА В СЕЧЕНИИ
Диаметр сечения (внутренний диаметр кольца), метров
Необходимо промерить и указать высоту воды в колодце при его среднем статическом уровне наполнения. Это расстояние от донного фильтра до зеркала (поверхности) воды полностью наполнившегося колодца до начала водозабора.
ВЫСОТА УРОВНЯ ВОДЫ ОТ ДОННОГО ФИЛЬТРА ДО ПОВЕРХНОСТИ, метров
Необходимо указать пробу, наиболее близко подошедшую под условия проведенного эксперимента (явно ощущающийся , но не резкий запах хлора).
ВЫБРАННАЯ ПРОБА

Видео – Как устанавливать донный фильтр
