Гидроудар в системе водоснабжения — почему возникает, и как с ним бороться

Даже кажущиеся совсем несложными гидравлические системы, например, обычный водопровод в квартире или собственном доме, на деле могут «хранить» множество «секретов», впрочем, полностью подчиняющихся законам физики. Одним из «недобрых сюрпризов» для несведущего человека порой становиться гидравлический удар – когда, казалось бы, на «ровном месте» вдруг возникает такой скачок давления воды, что начинают лопаться трубы или открываются подтекания на соединениях.

Гидроудар в системе водоснабжения
Гидроудар в системе водоснабжения

Скажем так – гидравлический удар возникает отнюдь не на «ровном месте». И успешно  противостоять такому явлению – тоже вполне посильная задача. Вот давайте и разберемся: гидроудар в системе водоснабжения – что это такое, и как с ним бороться.

По ходу изложения будет представлен рейтинг специальных устройств, позволяющих сводить разрушающую силу гидроударов к неопасным величинам.

Что такое гидроудар в трубах

Явление гидроудара – с точки зрения физики

Гидроударом принято понимать резкое, с огромной амплитудой повышение давления воды в напорной трубе, появляющееся в том случае, когда движение жидкости по ней резко замедляется или вовсе останавливается. Точнее сказать даже – не повышение, а резкое изменение давления, так как комплексно гидроудар представляет собой череду сменяющих друг друга циклов сжатия и разрежения, происходящих за очень короткий промежуток времени.

Эти разнонаправленные скачки, естественно, оказывают деформирующее воздействие на трубы, элементы запорно-регулировочной арматуры, что, к сожалению, очень часто не проходит бесследно – об этом мы еще поговорим ниже. Неприятен такой эффект даже с точки шумности – во время гидроудара порой издаются весьма «жуткие» звуки и скрежет.

Забегая несколько вперёд, скажем, что гидроудары случаются чаще и бывают разрушительнее на участках труб, оснащённых запорными элементами «мгновенного» действия. Сюда можно отнести шаровые краны, однорычажные смесители с картриджами, электромагнитные клапаны и другие устройства, очень быстро и полностью перекрывающие просвет для прохода воды.

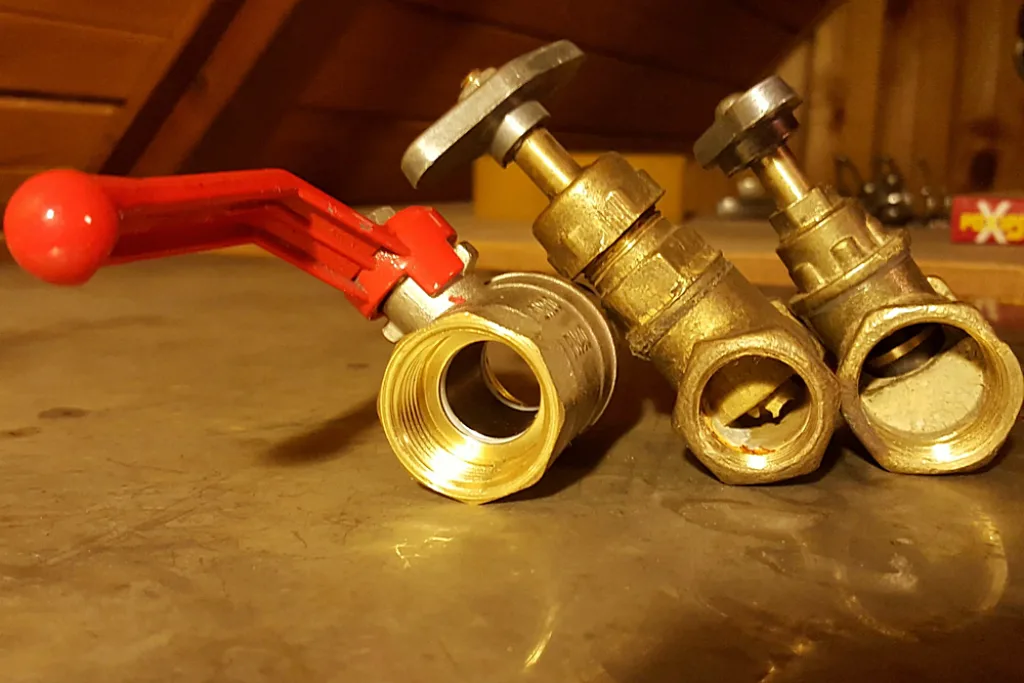

Система водопровода с кранами вентильного типа (в центре и справа) – гораздо лучше защищена от появления опасных гидроударов.
Система водопровода с кранами вентильного типа (в центре и справа) – гораздо лучше защищена от появления опасных гидроударов.

Попробуем разобраться в физике этого явления. Для этого будем наблюдать за теми стадиями, что менять друг друга в процессе гидроудара.

Можно для упрощения представить домашнюю водопроводную сеть (или какой-то любой из ее участков) в виде отрезка трубы, соединенного с трубой-коллектором (стояком) с одной стороны, и с шаровым краном – с другой.

  • Вот и первая стадия – вода спокойно истекает из коллектора через трубу – кран полностью открыт. Ничто не предвещает неприятностей.

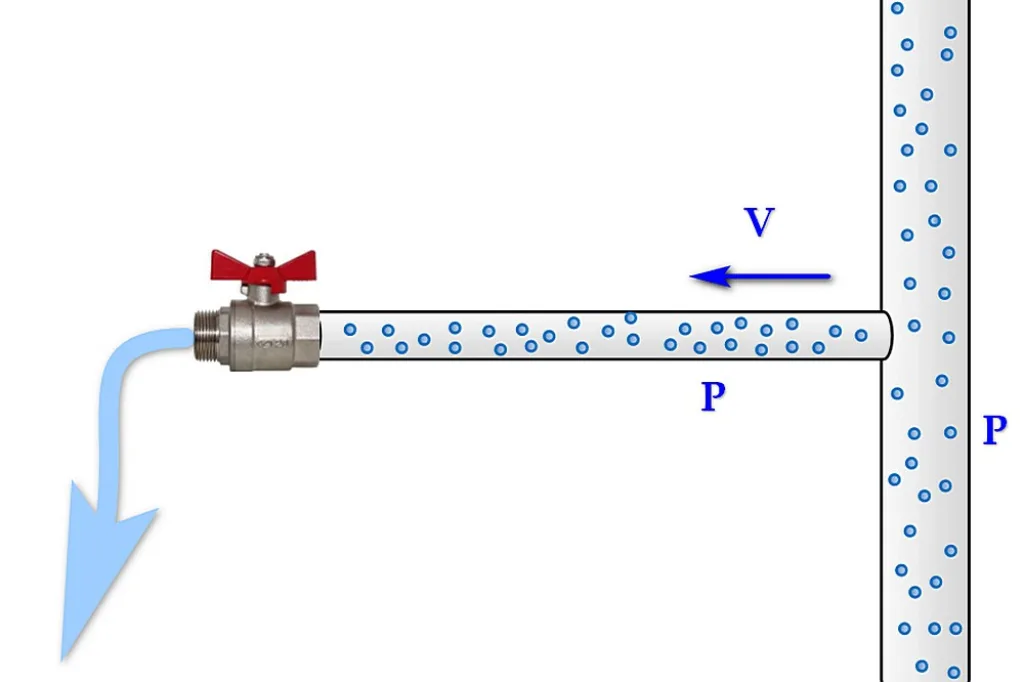

Стадия 1 – вода свободно проливается через трубу.
Стадия 1 – вода свободно проливается через трубу.

Синей стрелкой показано направление потока, V – его скорость. Синяя буква Р показывает нормальное давление в стояке и трубной разводке. Синие точки – это очень условно «частицы воды», просто для большей наглядности плотности в стадиях нормы, сжатия и разрежения.

  • Шаровой кран был резко перекрыт. Что начинает наблюдаться в трубе?

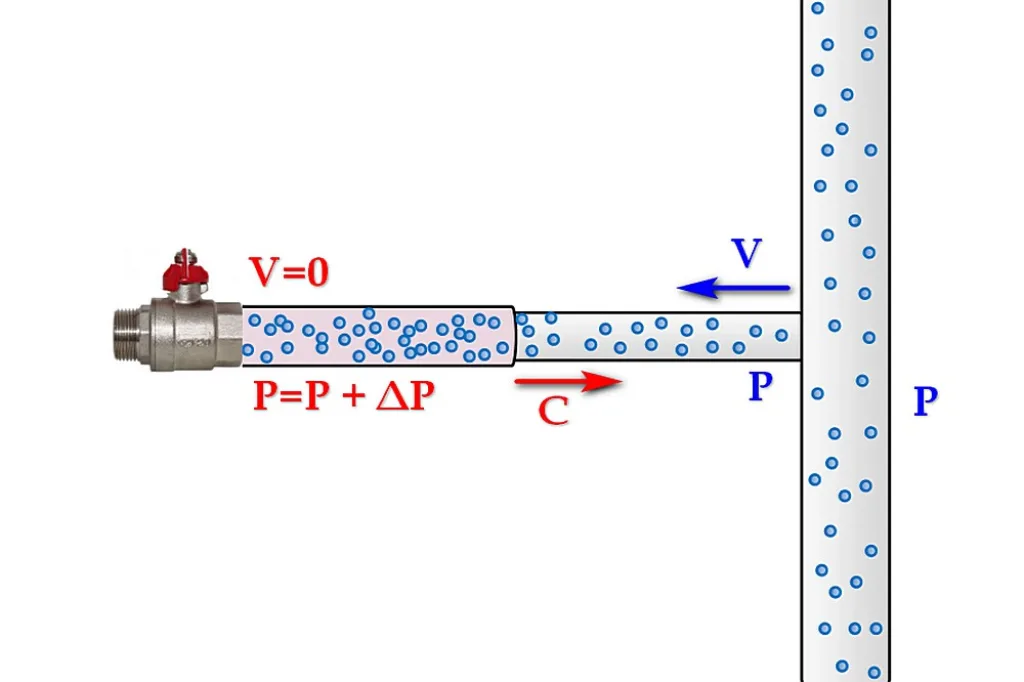

Стадия 2 – сжатие в области закрытого запорного устройства.
Стадия 2 – сжатие в области закрытого запорного устройства.

Ток воды через кран резко прекратился. Однако в трубе – он продолжается по инерции, и кинетическая энергия потока – очень немалая. В процессе торможения потока в области запорного устройства появляется зона повышенного давления, стремящаяся растянуть стенки трубы и сжать жидкость. Эта зона показана на иллюстрации розовым оттенком, и ее принято называть зоной сжатия ударной волной. Эта зона стремительно растет по длине вдоль трубы, и скорость перемещения фронта этой ударной волны обозначена буквой С и красной стрелкой. Давление в этой зоне – значительно выше нормального, на величину ΔР.

Кстати, обычно в гидравлических расчетах принимается допущение, что вода – полностью несжимаемое вещество. Но это не совсем так: она может сжиматься – все зависит от прикладываемой нагрузки. И в расчетах гидроударов этот фактор также учитывается, как дополнительный аккумулятор энергии удара с ее последующим высвобождением.

  • Рано или поздно фронт ударной волны добирается до стояка.

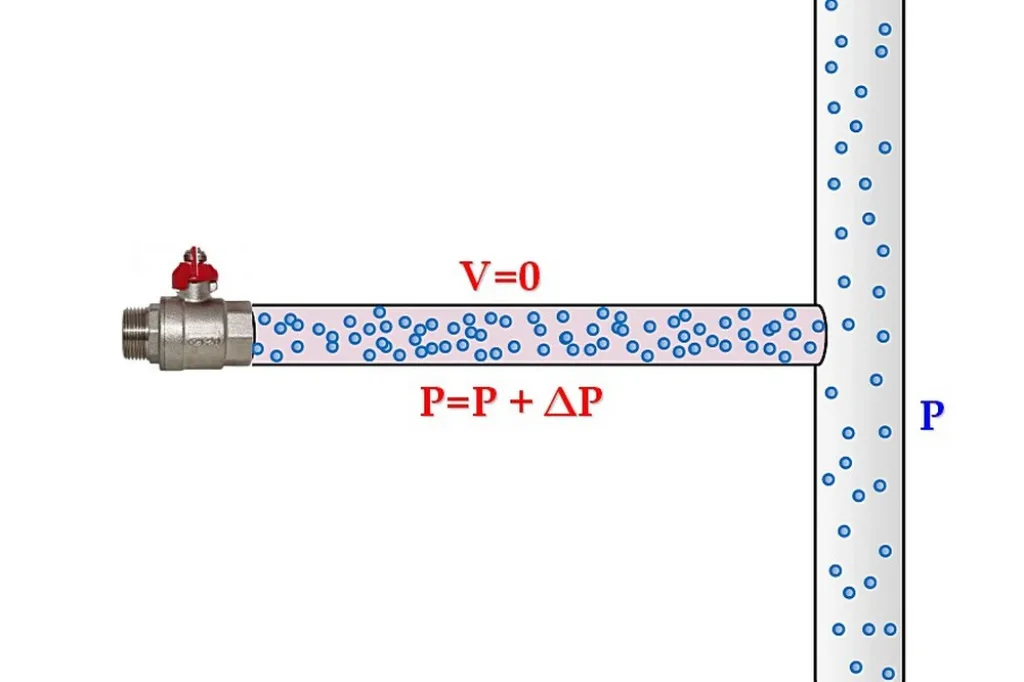

Стадия 3 – зона сжатия захватила всю трубу до стояка
Стадия 3 – зона сжатия захватила всю трубу до стояка

Получается, что весь участок от крана до стояка захвачен зоной сжатия, и стенки труб деформированы в сторону расширения. Движение воды на миг замерло – достигнут определенный баланс.

  • Так как стояк (коллектор) больше диаметром, то есть скорости воды при тех же показателях нормального давления здесь ниже, а в процесс движения вовлечены большие массы жидкости, большого возмущения в самом коллекторе ударная волна с какого-то отдельно взятой врезанной трубы вызвать не должна.

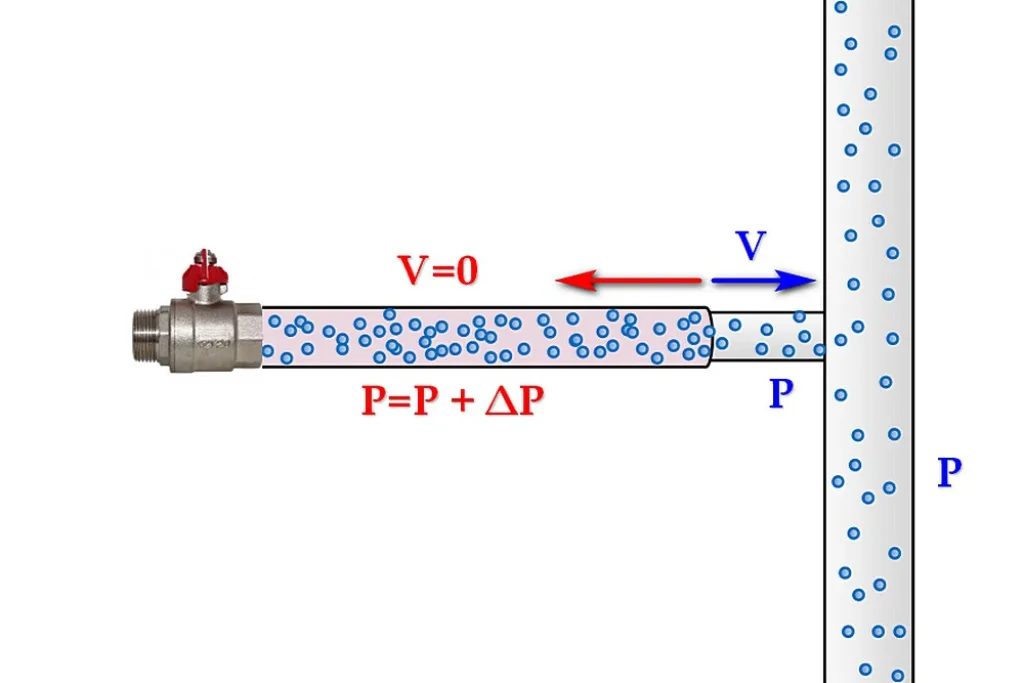

Стадия 4 – зона сжатия начинаем уменьшаться в размере, диаметр трубы нормализуется.
Стадия 4 – зона сжатия начинаем уменьшаться в размере, диаметр трубы нормализуется.

Вода начинает покидать зону сжатия – образуется и нарастает обратный ток. За счет сужения диаметра трубы и «распрямления» сжатой воды она просто выдавливается в коллектор.

Своеобразная «волна» — фронт зоны снятия повышенного давления, перемещается в сторону крана.

  • Наступает момент, когда давление в трубе сравнивается с давлением в стояке.

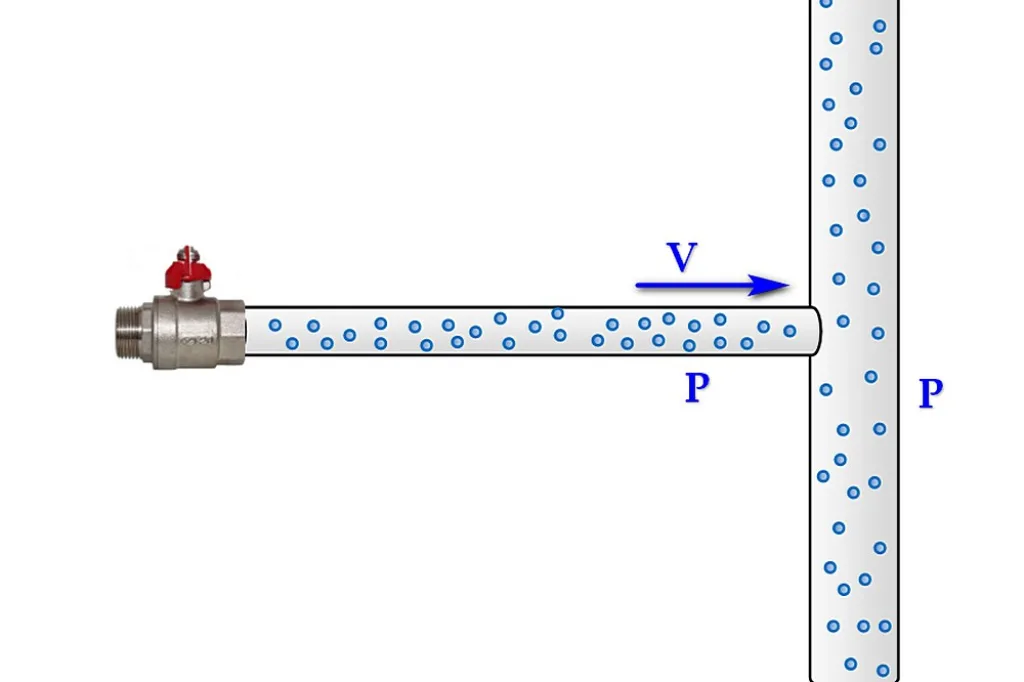

Стадия 5 – показатели давления сравнялись, но до спокойствия на участке еще очень далеко.
Стадия 5 – показатели давления сравнялись, но до спокойствия на участке еще очень далеко.

Проблема сейчас в том, что еще никуда не делся набравший силу и инерцию обратный ток воды от крана к стояку. Этот момент хотя и называют нулевой точкой – но до окончании гидроудара еще далеко.

  • Начинается фаза разрежения в трубе.

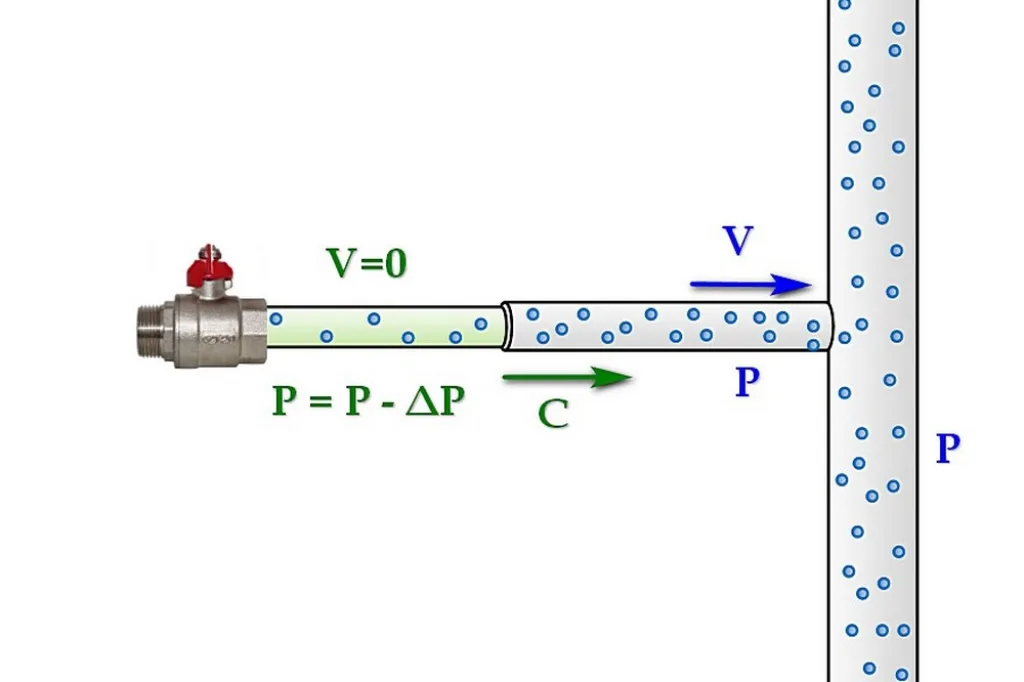

Стадия 6 - Уходящий в сторону коллектора поток воды оставляет за собой зону разрежения.
Стадия 6 — Уходящий в сторону коллектора поток воды оставляет за собой зону разрежения.

Кинетической энергии потока жидкости, уходящей в сторону стояка со скоростью V, достаточно, чтобы создавать за собой область нешуточного разрежения. Стенки труб сжимаются, так как давление внутри них стремительно падает, порой даже до отрицательных значений (до создания вакуума). Этот участок быстро растет в длину – зона разрежения ударной волны перемещается со скоростью С.

  • Ударная волна зоны разрежения дошла до стояка.

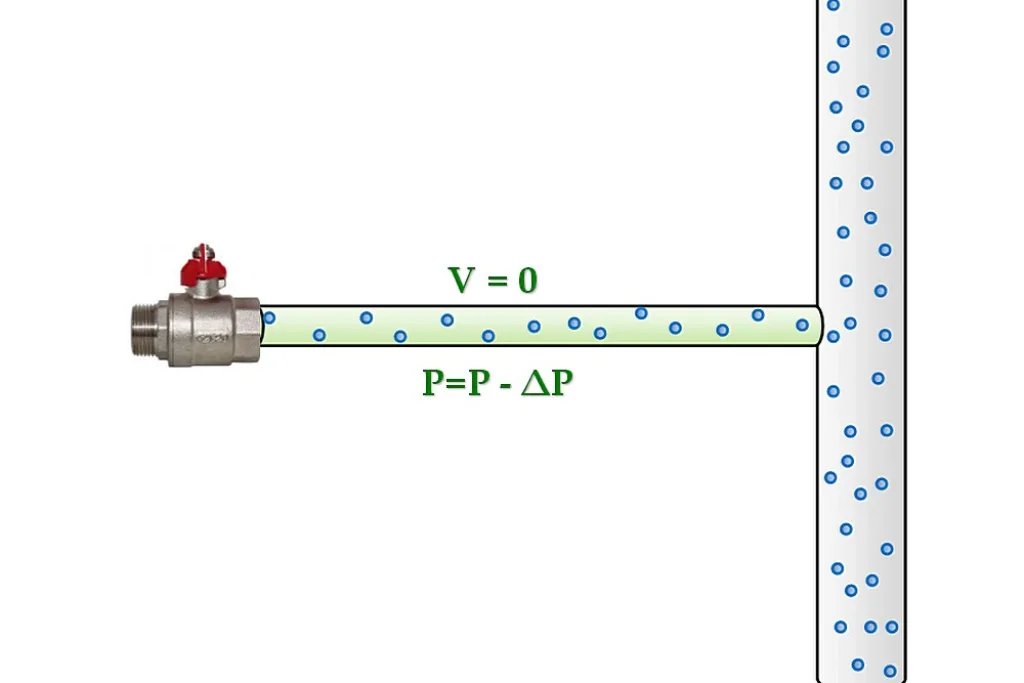

Стадия 7 – зона разрежения распространилась на всю трубу до коллектора (стояка).
Стадия 7 – зона разрежения распространилась на всю трубу до коллектора (стояка).

Коллектор опять оказывает «успокаивающее действие». Движение воды по трубе прекратилось. На всем участке домашней разводки стенки труб максимально сжаты. Давление воды в них – меньше, чем в коллекторе.

  • Обратный ток воды в сторону крана

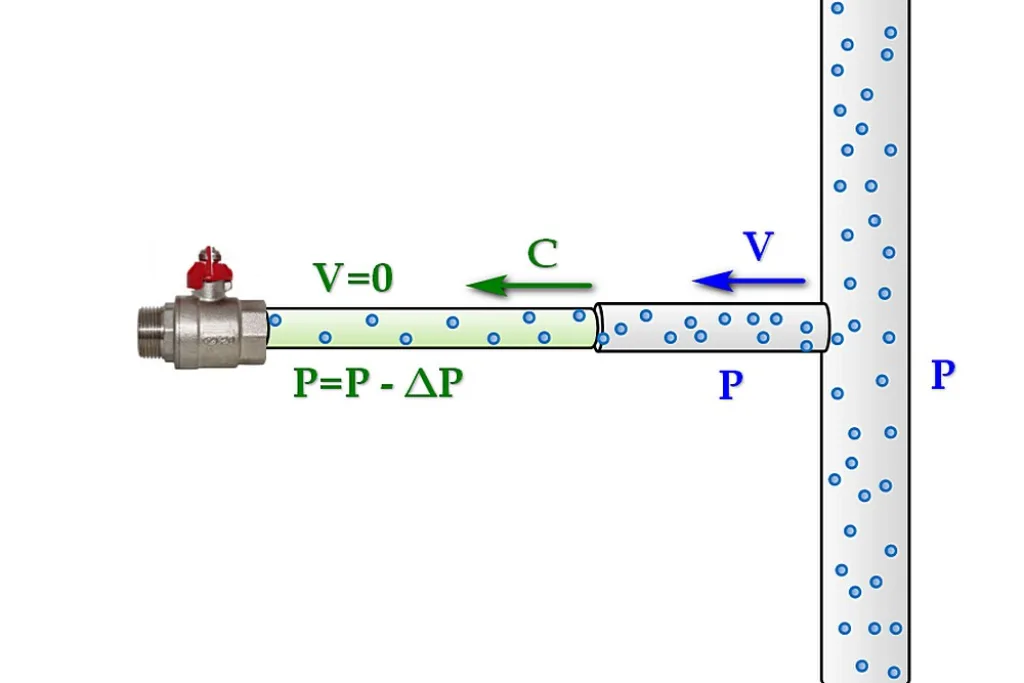

Стадия 8 – начинает действовать отраженная волна.
Стадия 8 – начинает действовать отраженная волна.

Естественно, далее начинается нарастающий поток от коллектора к крану, так как давление стремиться выровняться. Стенки труб принимают изначальную свою конфигурацию. Образуется отраженная ударная волна, перемещающаяся со скоростью С.

Всё? Да нет, конечно, кран-то остается закрытым! То есть следует возврат к стадии №2 – давление в трубе поначалу выровняется (опять «нулевая точка»), но ток жидкости, обладающий немалой энергией, снова направлен к крану, и выхода у него нет…

Все повторяется, правда обычно уже с угасанием амплитуды давления. Таких повторных циклов может быть и несколько – все зависит от особенностей рассматриваемого участка водопровода.

В это сложно поверить, но сам гидравлический удар с повторением нескольких циклов, о чем так много приходится писать, в реальности может произойти буквально за сотые доли секунды. А скорости распространения ударных волн принимают значения, сравнимые со скоростью звука!

Немного – о параметрах гидравлического удара

Наша статья носит, скорее, просветительский характер, то есть дает представление людям о предмете явления, но не погружается в расчеты. Это – удел специалистов, и читают они для этого совершенно иную литературу.

Но несколько важных фактов из теории гидравлического удара, думается, будут полезны и широкому кругу читателей.

  • Гидроудары бывают прямыми и непрямыми, причем первые – намного более разрушительные и опасные. Разница – в скорости перекрытия запорного устройства. Если время срабатывания крана меньше или равно периоду удара, то есть времени, за которой ударная волна способна пробежать от крана до коллектора (другого участка с постоянным давление воды) и обратно – удар будет прямым.
  • В зависимости от того, полностью или нет перекрыто запорное устройство, гидравлический удар тоже может быть полным или неполным. При неполном значительная часть энергии ударной волны демпфируется с оставшимся свободным потоком. Такие удары, безусловно, менее опасные.
  • Исходя из сказанного выше, было бы интересно, а какова скорость этой самой ударной волны?

Существует специальная формула подсчета. Но более наглядным пособием для нашего читателя станет таблица, в которой уже внесены рассчитанные значения для разных типов труб, применяемых в домашнем водопровода, и разных их диаметров.

Расчеты велись исходя из среднего давления в системе, равного 3 бар, и средней скорости движения воды по трубам – 3 м/с.

Стандартные диаметры трубСкорость ударной волны, м/сВеличина избыточного давления ΔР, бар (техн. атмосфер)
Металлопластиковые трубы РЕХ-АL-PEX
12х1,645213.5
16х2,039211.8
20х2,034310.3
26х3,037311.2
32х3,03309.9
40х3,53179.5
Полиэтиленовые трубы PEX или PERT
16х2,048014.4
16х2,250815.2
20х2,042212.7
20х2,244613.4
25х3,551415.4
32х4,450815.2
40х5,550815.2
Полипропиленовые трубы
20х2,840112
20х3,445613.7
25х3,540112
25х4,245213.6
32х4,439711.9
32х5,445413.6
40х5,539711.9
40х6,745213.5
50х6,939811.9
50х8,344913.5
63х8,639511.8
63х10,545013.5
Медные трубы
12х1128738.6
15х1125337.6
18х1122136.6
22х1118335.5
28х1113133.9
35х1107932.4
Стальные трубы ВГП
DN 15138841.6
DN 20137541.3
DN 25137041.1
DN 32135340.6
DN 40135040.5

Взгляните на скорость распространения ударной волны! Она в большинстве случаев превосходит скорость звука в воздухе (которая примерно 343 м/с)! А с металлическими трубами – превышает ее два и даже три раза! Да и показатели скачков давления при этом – очень впечатляют, особенно в водопроводе из металлических труб.

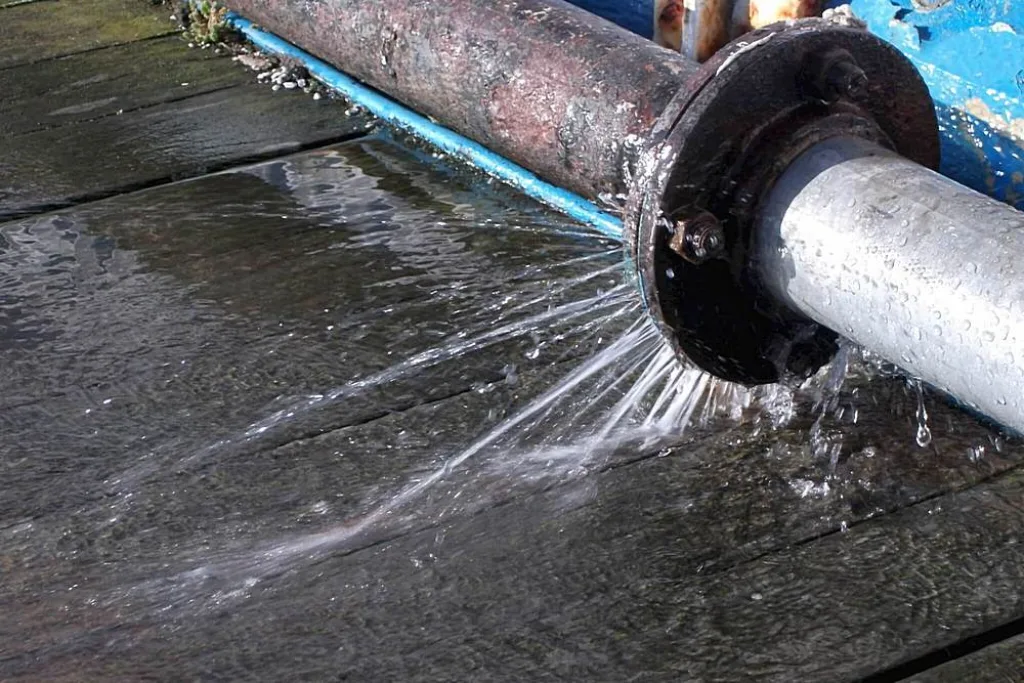

Поразительно, но факт – при совсем небольших скоростях течения жидкости скорость распространения ударной волны гидроудара превышает скорость света! Естественно, разрушительный потенциал у нее – немалый.
Поразительно, но факт – при совсем небольших скоростях течения жидкости скорость распространения ударной волны гидроудара превышает скорость света! Естественно, разрушительный потенциал у нее – немалый.
  • Раз скорость ударной волны известна, и можно с достаточной степенью точности оценить время перекрывания крана, то можно просчитать, какая длина трубопроводов становится наиболее опасной в плане образования прямых гидравлических ударов. Эта работа уже проделана – в таблице ниже указаны ориентировочные значения.

Если длина участка меньше – прямого гидроудара не случится. Но это вовсе не означает, что непрямой удар будет «добрый и ласковый» – защита водопровода все равно не помешает.

Тип запорного устройстваПримерное время срабатывания, сДлина участка прямого удара, м
Неметаллические трубыМеталлические трубы
Шаровой кран или однорычажный смеситель0.058.530
Душевой переключатель на смесителе (дивертор)0.035.218
Электромагнитный клапан стиральной или посудомоечной машины0.011.76
Электромагнитный клапан системы защиты от протечек (1/2")0.058.530
Заливной клапан бачка унитаза0.0610.536

Некоторые данные из таблицы сразу привлекают внимание своей прикладной стороной. Например, если шланг стиральной (посудомоечной) машины будет меньше 1,7 метров, то даже теоретически прямого гидравлического удара на электромагнитном клапане прибора не случится.

Чем опасен гидравлический удар?

Теперь давайте поговорим о тех опасностях, что может нести гидравлический удар. Их, к сожалению, немало. В большей степени ожидать неприятностей приходится на магистральных трубопроводах большого диаметра. Но и в домашней водопроводной сети это явление может наделать бед. Особенно если будет повторяться с пугающей частотой.

  • Прежде всего, от таких явлений страдают сами трубы. Когда мы рассматривали стадии гидравлического удара, то акцентировали внимание на том, что стенки труб то расширяются от повышенного давления, то стремятся сжаться от разрежения.

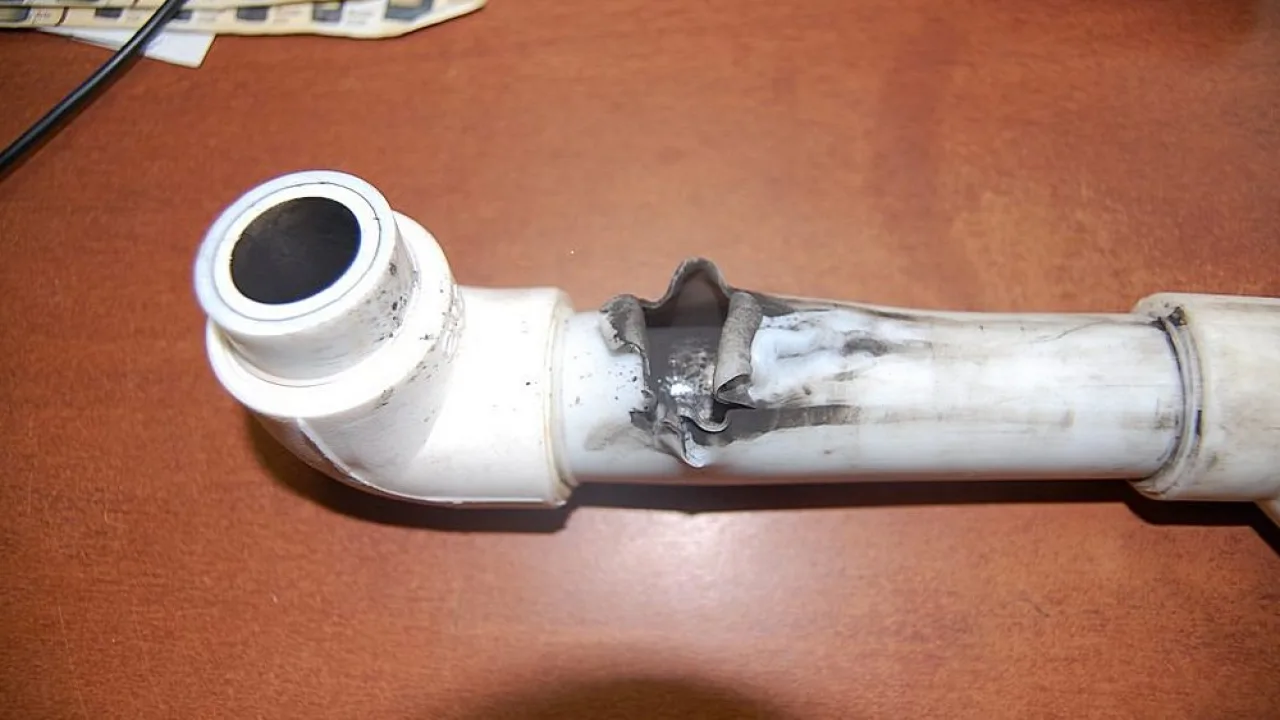

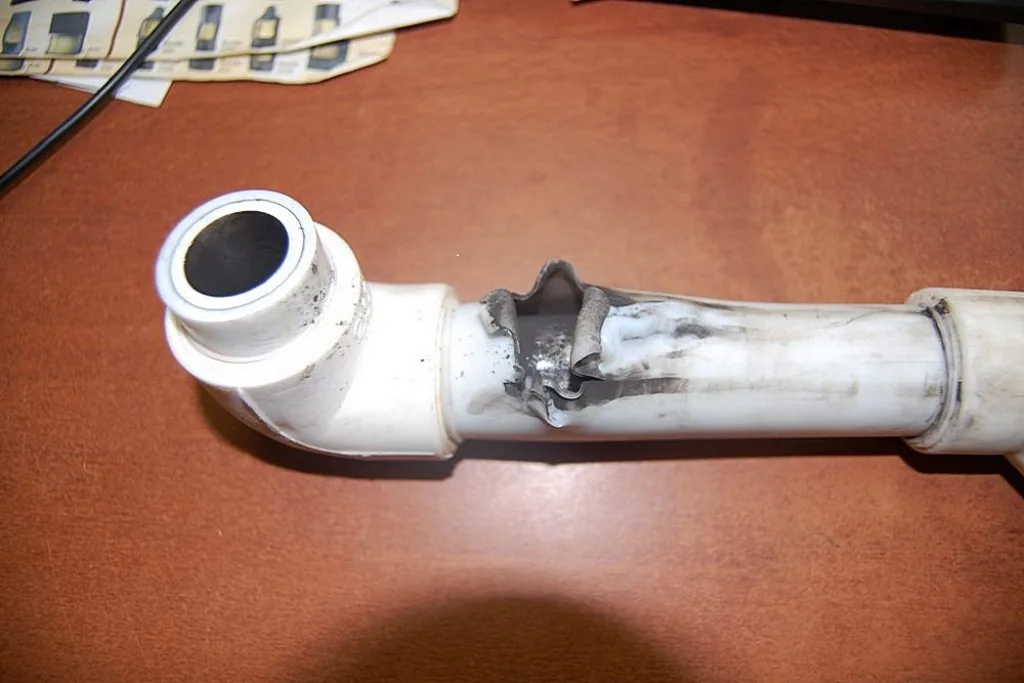

Часто повторяющиеся деформации труб рано или поздно могут привести к разрыву стенки.
Часто повторяющиеся деформации труб рано или поздно могут привести к разрыву стенки.

Да, в каждую трубу заложен немалый эксплуатационный запас. Но если он будет расходоваться на частые деформации от постоянно повторяющихся гидроударов – наступает своеобразная «усталость» труб, и долго такой водопровод не «проживет». Это в особенности касается систем, собранных из полимерных или металлопластиковых труб.

  • Негативно влияют гидроудары на соединения – прессовые или обжимные. Каждая волна, независимо от направления, расшатывает такое соединение, а в фазе резкого роста давления фитинг может начать сползать с тела трубы. Пусть эти смещения поначалу будут совсем микроскопические – закончится все вскорости может и полным рассоединением узла.

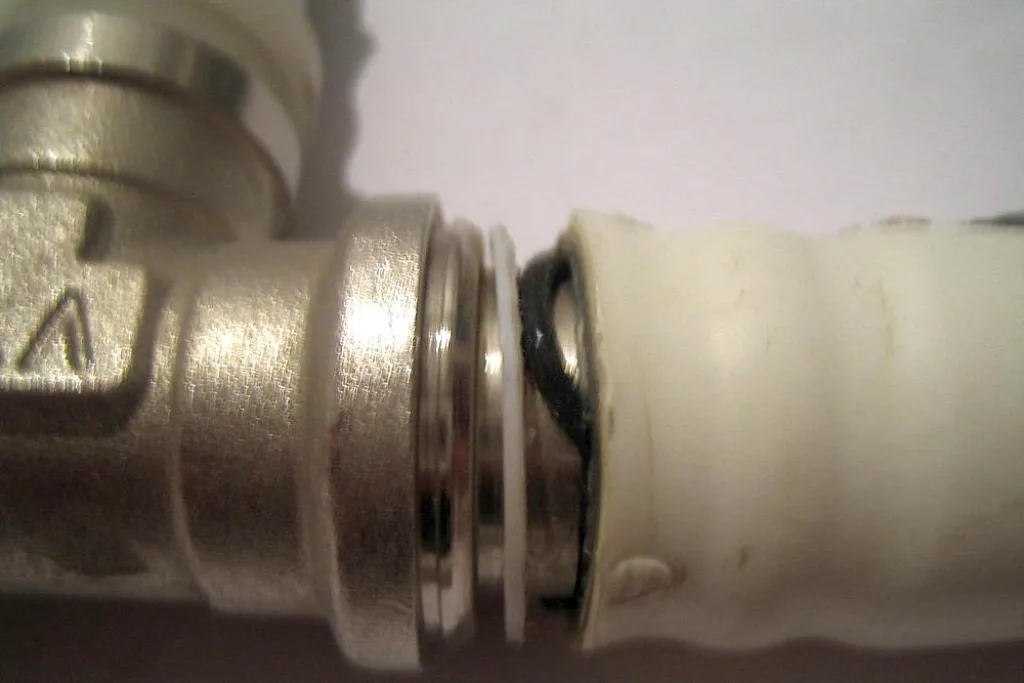

Трубу на обжимном соединении буквально стащило с фитинга – предстоят непростые ремонтно-восстановительные работы.
Трубу на обжимном соединении буквально стащило с фитинга – предстоят непростые ремонтно-восстановительные работы.
  • Очень страдают от гидроударов установленные в системе контрольно-измерительные приборы. Резкий скачок давления может и механизм того же манометра испортить, и вывести из строя циферблат, например, согнув его стрелку.
  • Уязвимыми деталями для гидравлических ударов становятся прокладки, сальники, другие уплотнения. Нешуточные ударные воздействия способны деформировать их, а то и вовсе выдавить из своих пазов (гнезд). В итоге могут начаться подтекания на соединениях, на запорно-регулировочных устройствах. А иногда бывают и иные казусные случаи, например, когда счетный механизм водомера заполняется водой, и прибор выходит из строя.

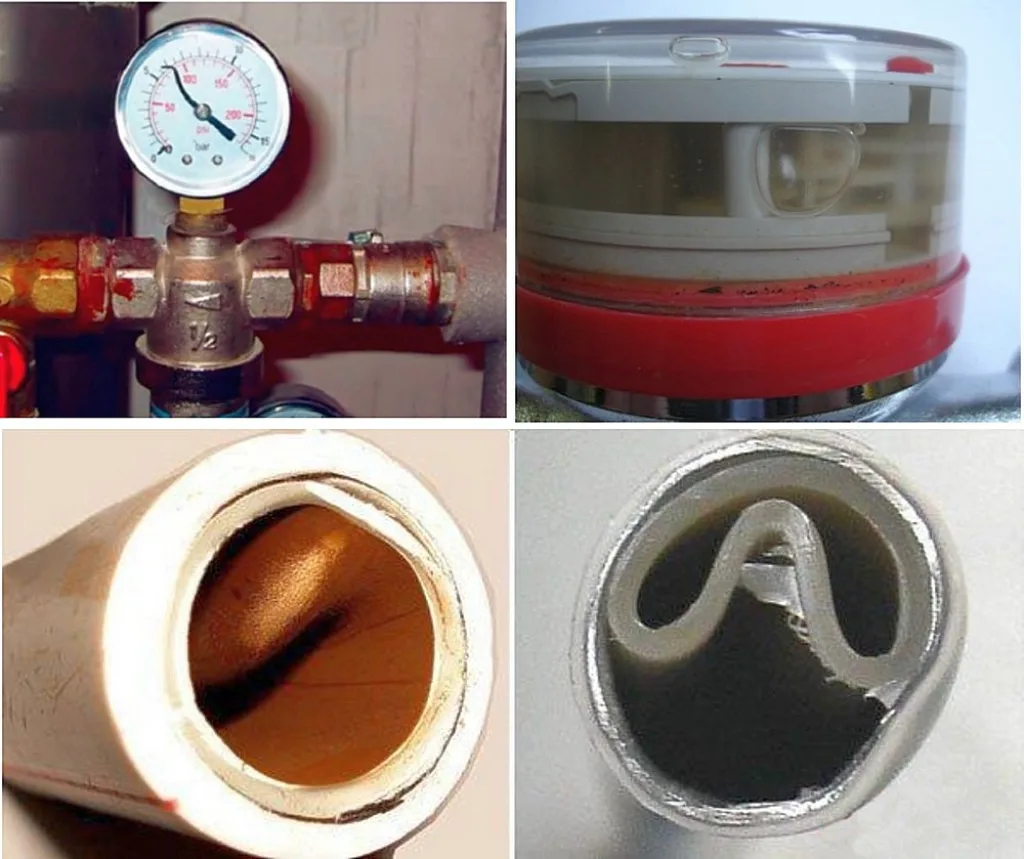

Разнообразные, но одинаково неприятные последствия частых гидравлических ударов в домашнем водопроводе: сломанный манометр, заполненный водой прибор учета потребления, расслоившиеся и даже схлопнувшиеся трубы.
Разнообразные, но одинаково неприятные последствия частых гидравлических ударов в домашнем водопроводе: сломанный манометр, заполненный водой прибор учета потребления, расслоившиеся и даже схлопнувшиеся трубы.
  • Стадия разрежения при гидроударе – не менее опасна, чем сжатие, а порой приводит даже к более катастрофическим последствиям. В особенности от него страдают металлопластиковые и многослойные полимерные трубы. Они начинают расслаиваться, и при сильном разрежении внутренний их слой способен «схлопнуться», перекрыв канал для движения воды – это хорошо показано на иллюстрации выше. Да и до прорыва стенки трубы здесь, совершенно очевидно – остался один шаг.
  • При сильных падениях давления, до отрицательных значений, могут образоваться вакуумные пузырьки кавитации, разрывающие поток. А вот когда эти пузырьки начинают схлопываться, то за счет сил их поверхностного натяжения могут буквально отрываться кусочки металла на фитингах, резьбовых муфтах и т.п. До такой степени, что поверхность детали вся покрывается мелкими кавернами. Говорить о надежности такого соединения для дальнейшей эксплуатации – просто смешно…

Кстати, если при разрежении поток все же разорвался, то есть наступила фаза кавитации, вторая отражённая волна гидравлического удара будет даже мощнее первой – к ней суммируется еще и энергетический потенциал созданной зоны вакуума. Скажем так – к гидравлике присоединяется пневматика. И такие гидроудары – наиболее разрушительные.

  • Еще одна неприятность, возможная при гидроударе, правда, свойственная лишь для водопровода горячего водоснабжения. Но зато какая! И связана она с тем, что температура кипения воды очень сильно зависит от давления. В таблице ниже показана эта зависимость.
Температура вскипания воды,°САбсолютное давление, техн. атм. (бар)
1001.033
930.8
890.7
850.6
810.5
750.4
690.3
600.2
450.1

Смоделируем такую ситуацию – в трубе горячего водоснабжения при перемещении воды с температурой 65 градусов случился гидроудар. И на пике стадии разрежения давление у крана упало до 0,2 атмосфер. А ведь это уже – преодолена точка кипения, и вода на этом участке трубы почти мгновенно превратится в пар, с его огромным объемным расширением! Может рвануть так, что никому мало не покажется.

*  *  *  *  *  *  *

Одним словом, с гидроударом нужно уметь бороться. Как это делается – разберем в следующем разделе публикации.

Как защитить свою систему водоснабжения от гидроударов

Общие меры предотвращения гилравлических ударов

Как можно уже понять из ранее изложенной информации, один из самый действенным методов предотвращения или снижения силы гидроударов является увеличение времени перекрытия воды. Если посмотреть на магистральные водопроводы – там практически и не встретишь кранов или клапанов с моментальным срабатыванием. Упор делается на вентили и задвижки, приводимые в движение вращением колеса или передачей от электропривода, но с очень плавным закрытием просвета в трубе.

Можно пойти по этому принципу и дома. Однако, давайте будем честны перед собой: шаровые краны, «однорукие» смесители, мгновенно переключающие подачу воды на душ кнопочные или рычажные диверторы, электромагнитные клапаны в бытовой технике – они настолько удобны в пользовании, и мы к ним так привыкли, что вряд ли захотим отказываться.

На магистральных водоводах применяются и иные устройства. Например, компенсационные вставки по диаметру трубы, небольшой длины, снабженные фланцами для врезки в магистраль. Эти осевые вставки-компенсаторы изготавливаются из эластичного материала (по типу армированной резины), или с гофрированной камерой (сильфонные), и служат для сглаживания и гидроударов, и линейного расширения труб при нагреве. Но в домашней сети такие «штуковины» практически не применяются.

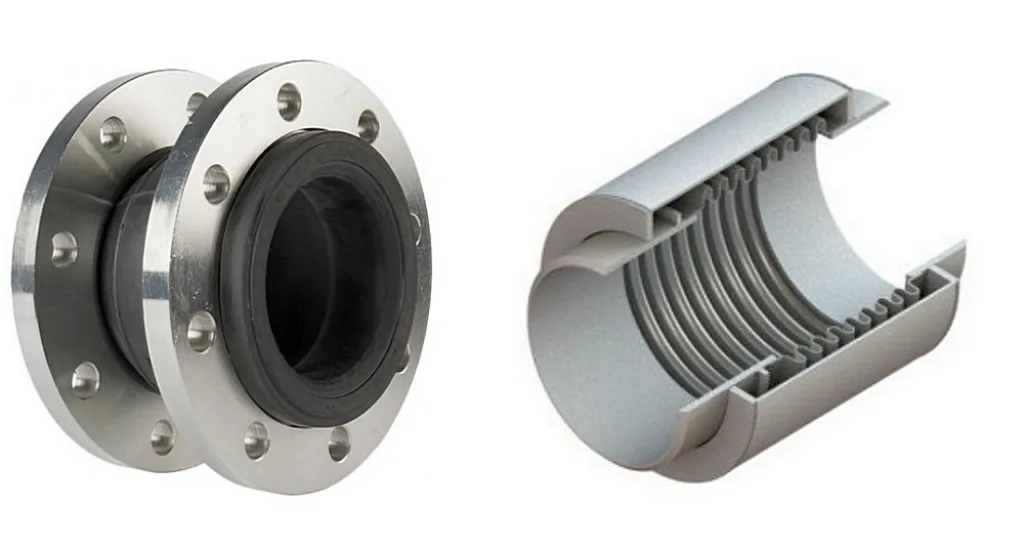

Осевые компенсаторы для магистральных труб – за счет эластичного корпуса способны гасить колебания давления и линейное расширение труб.
Осевые компенсаторы для магистральных труб – за счет эластичного корпуса способны гасить колебания давления и линейное расширение труб.

В домашней водопроводной сети против гидравлических ударов довольно успешно действуют гидрофоры – мембранные расширительные баки закрытого типа. Они, кстати, являются обязательным элементом для хорошо отлаженной автономной системы подачи воды из колодца или скважины. Но вот в условиях квартиры для такого устройства места может и не быть.

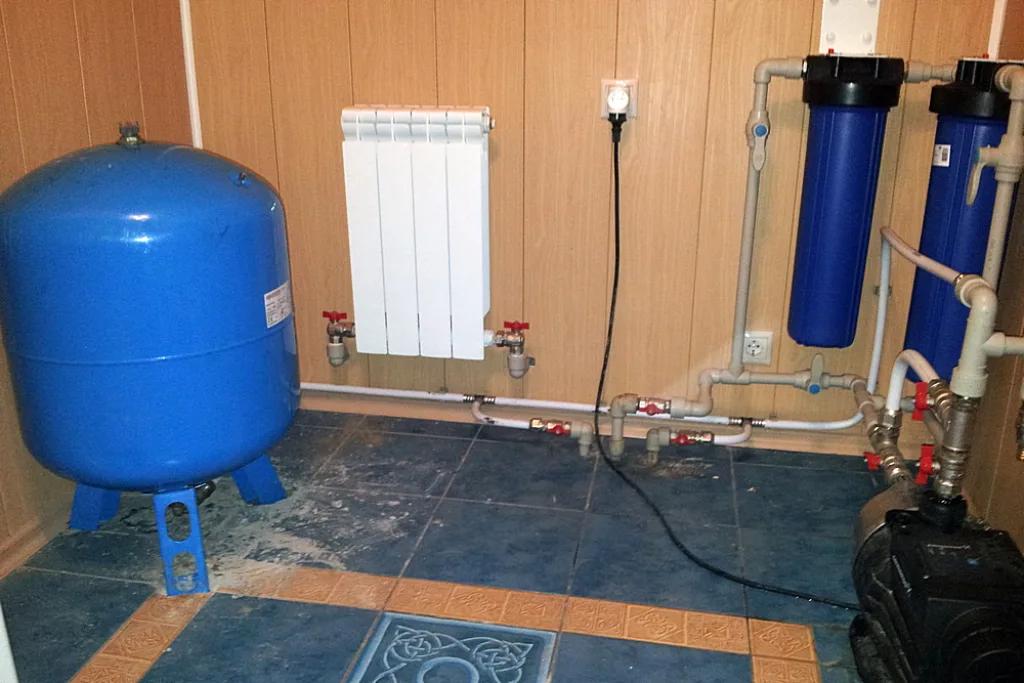

Отличное решение для частного дома – гидроаккумулятор (гидрофор) и служит накопителем воды, и обеспечивает постоянное давление в системе, и успешно сглаживает гидравлические удары.
Отличное решение для частного дома – гидроаккумулятор (гидрофор) и служит накопителем воды, и обеспечивает постоянное давление в системе, и успешно сглаживает гидравлические удары.

Значит, напрашивается другое решение – включение в общую схему домашнего водопровода специальных устройств, способных снизить до неопасных значений разрушительные способности гидроударов.
Гасители (компенсаторы) гидроударов для домашней водопроводной сети

Такие устройства разработаны и свободно представлены в продаже. В разных источниках и у разных производителей они могут несколько отличаться и названием. Так, встречается термин «гаситель гидравлических ударов». Другое распространенное наименование – компенсатор гидроударов. Кто попробует пояснить принципиальное различие меду этими двумя понятиями?.. У меня не получается…

В продаже представлено две основные разновидности подобных устройств. При общем принципе действия – имеются и технологические особенности.

Пневматический мембранный гаситель гидроударов

Можно рассмотреть на примере модели VALTEC VT.CAR 19ПС – у остальных такого же типа отличия – принципиально несущественны.

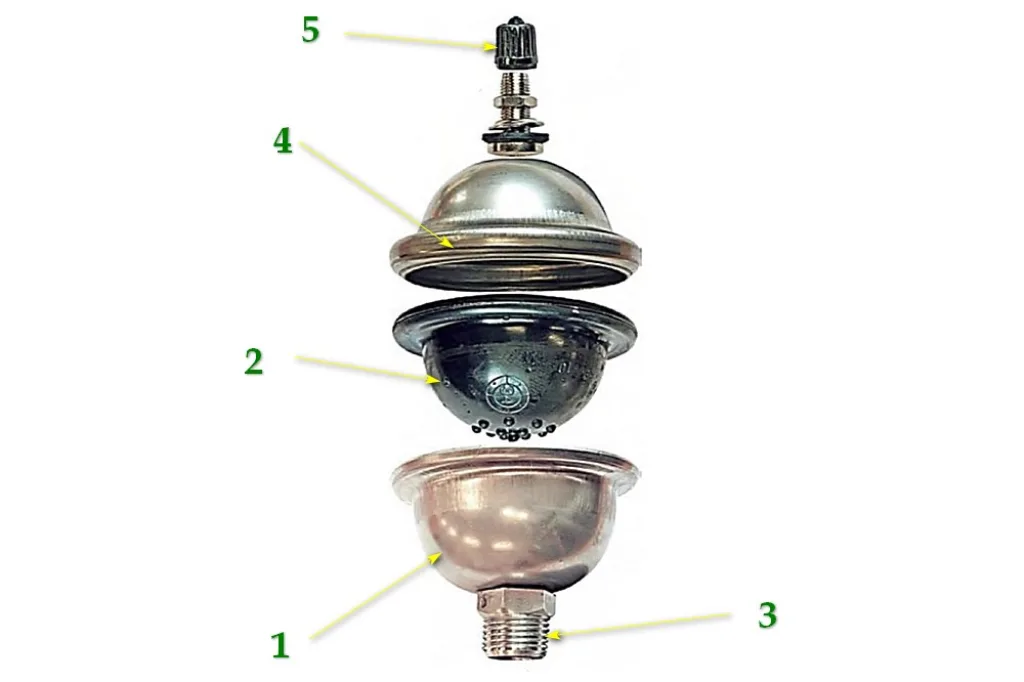

Устройство мембранного гасителя гидравлических ударов VALTEC VT.CAR 19ПС.
Устройство мембранного гасителя гидравлических ударов VALTEC VT.CAR 19ПС.

Прибор состоит из двух полусферических половинок корпуса (поз. 1 и поз. 4). При сборке изделия они завальцовываются, и одновременно между ними размещается эластичная мембрана (поз. 2) , также полусферической формы, обращенная выпуклостью вниз.

Мембрана имеет особую структуру поверхности, с мелкими выпуклостями, чтобы допускать прилипания резины к нижней части корпуса.

По центру нижней части корпуса имеется свободный выход – отверстие, к которому снаружи подсоединён резьбовой патрубок (1/2 дюйма) для врезки прибора в водопровод.

Верхняя часть корпуса будет играть роль пневматической камеры. Она сверху оканчивается ниппелем (поз. 6), через который посредством насоса в камере создается избыточное давление. Обычно это – 3,5 атмосферы (так приборы выходят с завода), по принципу – на 0,5 атмосферы выше нормального давления в водопроводе.

Понятно, что давление в воздушной камере можно как поднимать, так и снижать, в зависимости от имеющегося нормального давления в системе. Принцип тот же: норма + 0,5 атм. Предел накачивания – 10,5 атмосфер (бар), то есть компенсатор способен работать в системах с рабочим давлением до 10 бар.

При гидроударе вода начинает давить на мембрану, и энергия волны начинает расходоваться на преодоление давления предварительной накачки, на дополнительное сжатие воздуха в пневматической камере. В фазе разрежения вода из компенсатора быстро возвращается в трубопровод и также способствует скорейшему сглаживанию пиков скачков давления. А запорно-регулировочная арматура, фитинги и сами трубы в области действия компенсатора не испытывают критических нагрузок.

Кстати, в домашней (квартирной) системе водопровода подобный гаситель вполне справляется с задачей компенсатора температурных расширений воды (например, за ночь температура в водопроводе дома поднялась от 5 до 20 градусов — это немало). А также с задачей предохранителя от вскипания воды в стадии разрежения.

Пружинный тарельчатый компенсатор гидроударов

Он устроен еще проще:

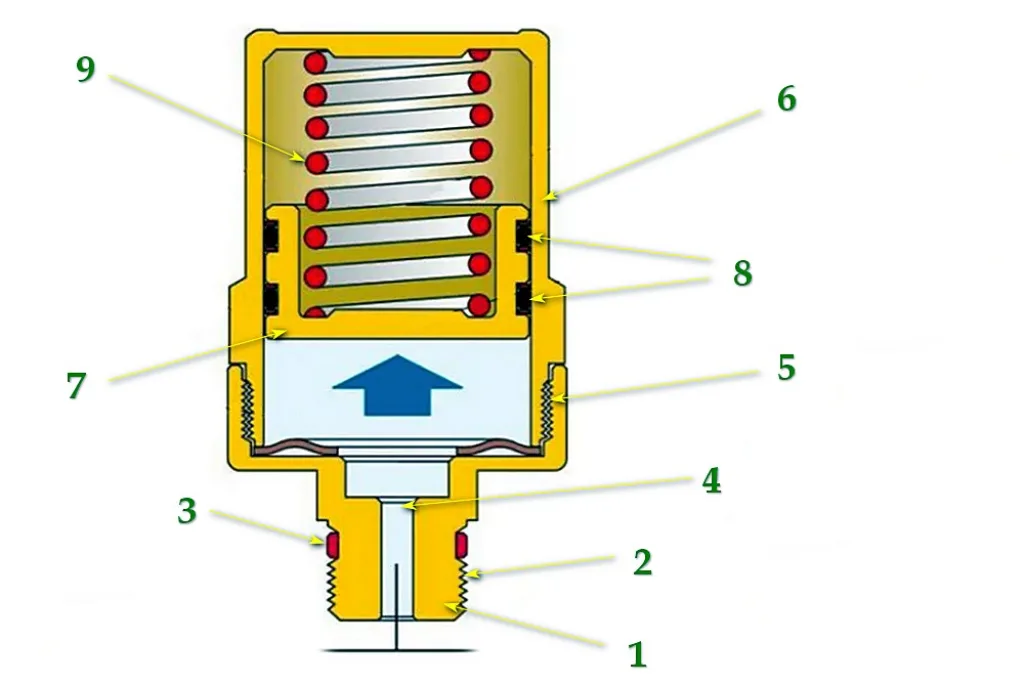

Устройство пружинного (тарельчатого) компенсатора гидроударов.
Устройство пружинного (тарельчатого) компенсатора гидроударов.

Представляет собой в это раз – разборную конструкцию, выполняется чаще всего из латуни, встречается из нержавейки.

Нижняя часть корпуса (поз.1) имеет резьбовой патрубок (поз. 2) для подключения к общей сети в нужном месте. Для герметизации этого соединения предусмотрено уплотнительное кольцо (поз. 3). По центральной оси корпуса внутри проходит канал для свободного пропуска воды.

Верхняя часть корпуса (поз. 6) имеет форму стакана, и соединяется с нижней резьбовым соединением (поз. 5). Внутри цилиндра расположен поршень (поз. 7) хорошо притертый к внутренней поверхности стакана. Для герметичности перемещения поршня по цилиндру предусмотрены два уплотнительных кольца.

Внутри, между поршнем и дном стакана, размещена обыкновенная пружина рассчитанной упругости. При необходимости пружину можно менять на другую —  в зависимости от параметров водопровода.

После установки компенсатора вода проникает под цилиндр и давит на поршень, преодолевая сопротивление пружины. В остальном же принцип компенсации силы гидравлического удара – совершенно одинаковый.

А вот по возможностям он в часто превосходит мембранный.

В магазинах представлено немало изделий такого же плана и предназначения. Из них несколько моделей были отобраны (по отзывам потребителей) и включены в общий рейтинг, прилагаемый ниже:

Рейтинг лучших компенсаторов гидроударов для домашнего водопровода

Фото Название Рейтинг Цена
Рейтинг лучших компенсаторов гидроударов для домашнего водопровода

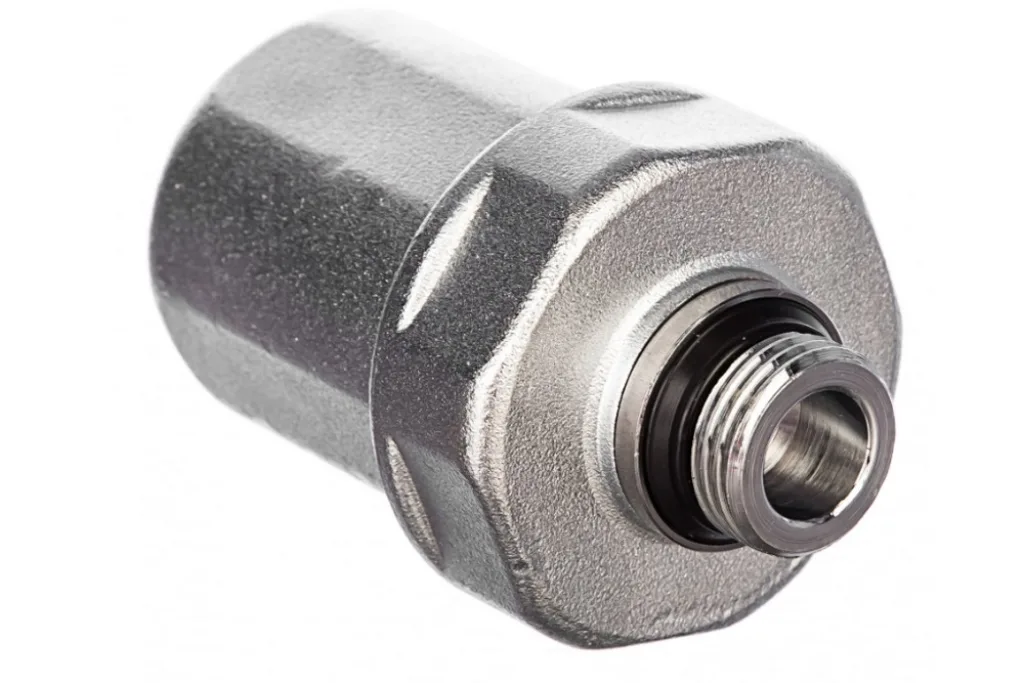

#1 FAR Рмакс 1/2" НР FA 2895 12 ⭐ 4.85 / 5

8 - голосов

Перейти к описанию и цена

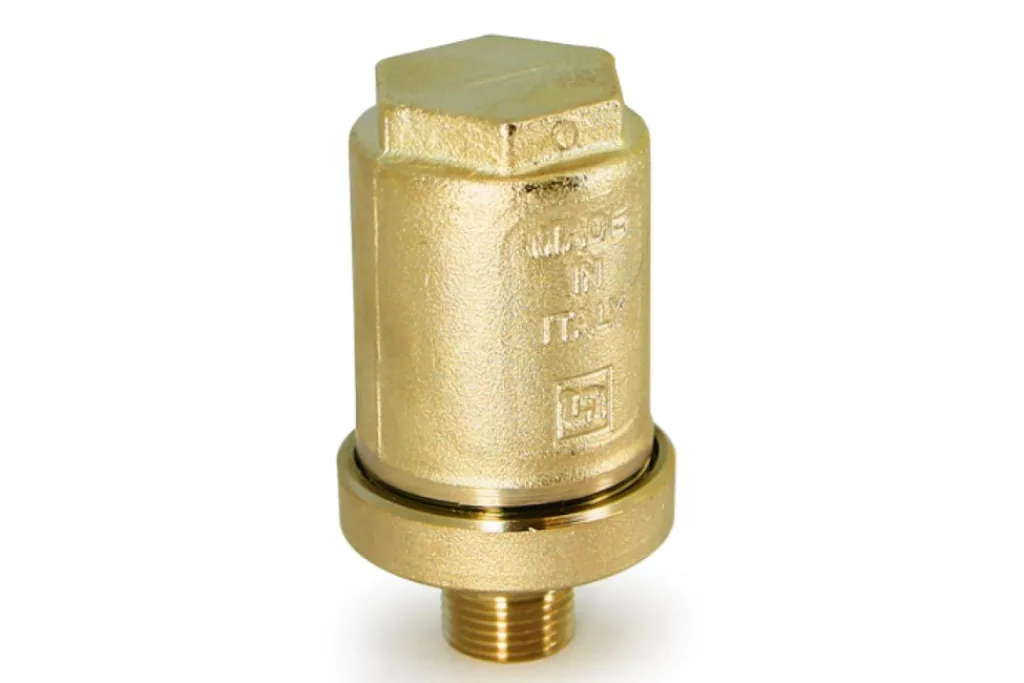

#2 UNI-FITT Н 1/2" 260G2400 ⭐ 4.75 / 5

1 - голос

Перейти к описанию и цена

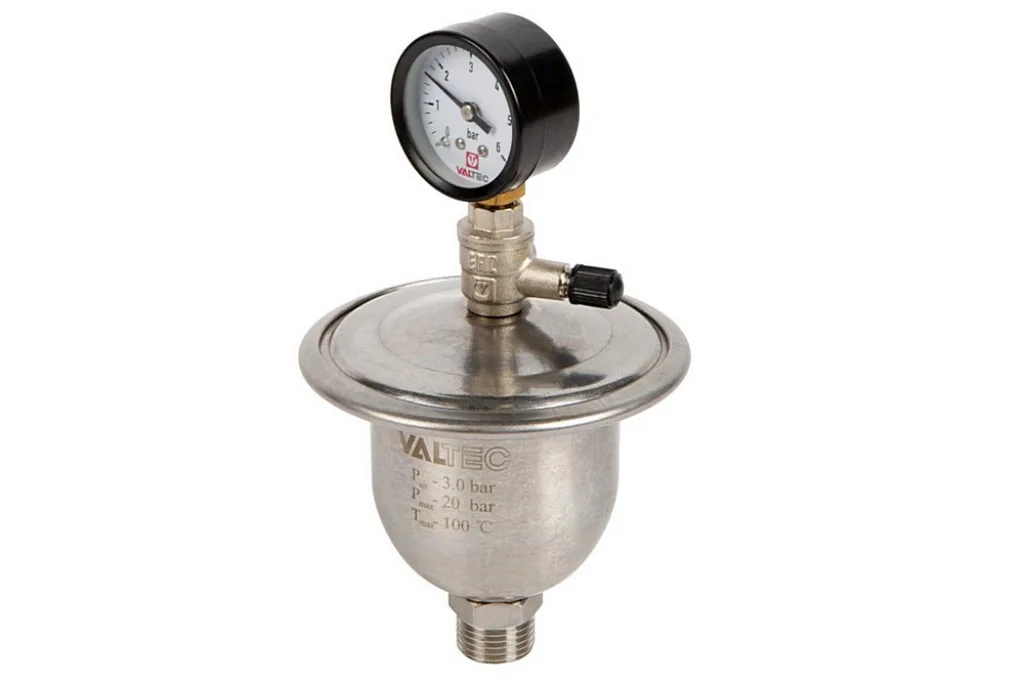

#3 VALTEC VT.CAR20.I ⭐ 4.7 / 5

1 - голос

Перейти к описанию и цена
#4 ZILMET INOX Pro Z 100 - 1/2" ⭐ 4.6 / 5

1 - голос

Перейти к описанию и цена
#5 VALTEC VT.CAR 19ПС ⭐ 4.55 / 5

3 - голоса

Перейти к описанию и цена

Какой из компенсаторов гидроудара вы бы выбрали или посоветовали?

Принять участие в опросе

ТОП-5 компенсаторов (гасителей) гидроудара для домашнего водопровода

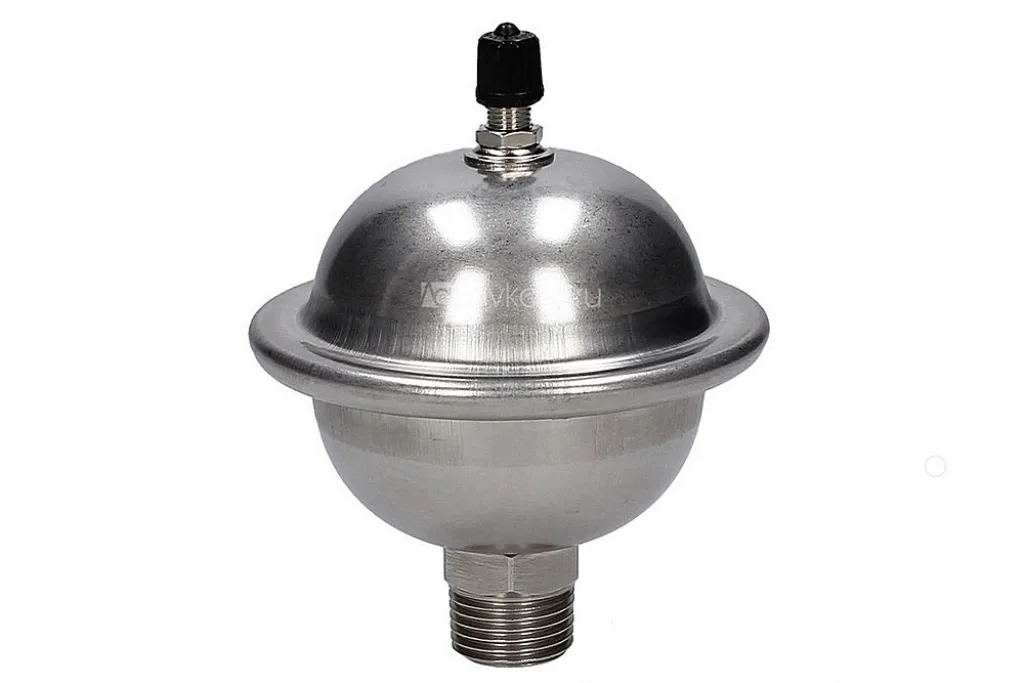

Гаситель гидроударов мембранный VALTEC VT.CAR 19ПС

Фирма по разработке и производству инженерной сантехники VALTEC –отечественная, и заслуга ее создания в основном принадлежит энтузиасту, изобретателю, успешному предпринимателю Павлу Эдуардовичу Мельникову. Изделия этого бренда в основном были разработаны с учетом реалий отечественного коммунального хозяйства, но ценятся и за рубежом. За двадцать лет своей истории небольшая фирма превратилась в мощного производителя с широкой сетью филиалов на территории России.

Гаситель гидроударов мембранный VALTEC VT.CAR 19ПС
Гаситель гидроударов мембранный VALTEC VT.CAR 19ПС

Эту модель мы уже разбирали выше. Поэтому – просто поближе познакомился с ее техническими характеристиками.

Материал изготовления – нержавеющая сталь марки AISI 304L. Объем – 0,162 литра.

Предельное давление при гидроударе – до 20 атмосфер, верхний температурный порог — 100℃.

Диаметр резьбы на подсоединительном патрубке – ½“. Размеры изделия: диаметр – 88 мм, высота – 112 мм.

Плюсы
  • Хорошо справляется с задачей – реально гасит гидравлические удары в трубе.
  • Доступен в продаже.
  • Хорошие условия гарантии при широкой сети обслуживания бренда.

Минусы

  • Великоват по размерам – по ощущению нескольких пользователей, не всегда можно найти место в тесноте квартирной разводки.
  • Травит воздух через ниппель – приходится периодически проверять и подкачивать.
  • Довольно дорогой.

Гаситель гидроударов мембранный VALTEC VT.CAR 19ПС

Видео: Гаситель гидроударов мембранный VALTEC VT.CAR 19ПС – отличное решение для квартирного водопровода.

Гаситель гидроударов мембранный ZILMET INOX Pro 11B000BB00

Итальянская компания Zilmet S.p.A., успешно работающая на рынке инженерных сантехнических устройств, за более, чем 60 лет своего существования стала одним из ведущих авторитетов в этой сфере производства. Основная продукция бренда – высококачественные баки и пластинчатые теплообменники.

Гаситель гидроударов мембранный ZILMET INOX Pro 11B000BB00
Гаситель гидроударов мембранный ZILMET INOX Pro 11B000BB00

По сути, это даже не гаситель гидроударов, а вполне функциональный расширительный бачок, но способный справится и с такими задачами. Изготавливается из нержавеющий стали, имеет бутиловую мембрану, полностью сертифицированную под питьевую воду.

Одинаково хорошо работает с холодной и горячей водой (температурный потолок – 99℃). Может функционировать и в системах водопровода с морской водой.

Соединение – штуцер с внешней резьбой 1/2 G. Предварительная накачка пневматической камеры – 3,5 атм. Предел давления при гидроударе – до 10 атм. Габариты: диаметр 94 мм, длина – 119 мм, масса в пустом состоянии – 0,984 кг.

Плюсы
  • Производитель предлагает целую линейку баков одинакового устройства, но разных по объёму и техническим характеристикам – можно выбрать оптимальный для своей системы.
  • Высокое качество изготовления.
  • Надежно защищает от гидроудара.

Минусы

  • Высокая цена – далеко не каждый себе позволит, тем более что есть и подешевле.
  • Ниппель тоже иногда травит.

Гаситель гидроударов мембранный Zilmet INOX Pro 11B000BB00

Гаситель гидроударов мембранный VALTEC VT.CAR20.I

Про бренд VALTEC уже писали – просто рассмотрим еще одну его модель.

Гаситель гидроударов мембранный VALTEC VT.CAR20.I
Гаситель гидроударов мембранный VALTEC VT.CAR20.I

Сразу заметно отличие от модели VT.CAR19 – изменена форма корпуса и добавлен манометр. Соответственно, изменились и размеры прибора – 170 мм длина с манометром и штуцером, и 99 мм диаметр. Масса в пустом состоянии – 0,434 кг.

Прибор оснащен манометром с максимальным значением шкалы в 6 бар. Производитель заявляет о максимально допустимом рабочем давлении в 10 бар, а предельным во время гидроудара – 20 бар. Верхний предел по температуре — 100℃.

Производитель дает на свое изделие десять лет гарантии. А срок службы им же оценивается в 20 лет.

Плюсы
  • Хорошие условия гарантии.
  • Качественный материал.
  • Дополнительное удобство в виде манометра.
  • Доступная цена.

Минусы

  • Среди претензий есть «история» о том, что такой поглотитель сдавался на капремонт четыре раза с периодичностью около года. По гарантии каждый раз проводилась замена на новый, исправный прибор. НО через год дефект повторялся с невиданным упорством – гидроудар начинает «пробивать» защиту, а на манометре застыло показание в 1,5 атмосферы.

Гаситель гидроударов мембранный VALTEC VT.CAR20.I

Компенсатор гидроударов UNI-FITT Н 1/2″ 260G2400

Продукция итальянской компании UNI-FITT попала на российский рынок порядка 10 лет назад. И так полюбилась нашему потребителю, что в дополнение к 24 заводам в Европе компания была вынуждена открыть еще и 12 производственных площадок в России. Основная продукция – высококачественные трубы и системы фитингов. Но в ассортимент входят и другие изделия инженерной сантехники, в частности – и представленный в рейтинге компенсатор.

Компенсатор гидроударов Uni-Fitt Н 1/2" 260G2400
Компенсатор гидроударов Uni-Fitt Н 1/2″ 260G2400

Прибор пружинного типа, изготовлен из латуни CW617N. Присоединительная резьба – штуцер ½G.

Компенсатор работает в горячем и холодном водопроводе: максимальная температура — 90℃.

Рабочее максимальное давление в системе – 10 бар, а компенсатор выдерживает и успешно сглаживает пиковые значения давления при гидроударе до 50 атмосфер.

Максимальная длина защищаемого водопровода – 10 метров, то есть для квартирной системы вполне достаточно.

Масса прибора – 0,516 кг.

Плюсы
  • Недорогой и надежный.
  • Сразу виден результат.
  • Качественная оригинальная сборка – компенсаторы производятся в Италии.

Минусы

  • Очень крупный и массивный – аж появляются опасения за целостность пластиковых труб разводки.

Компенсатор гидроударов Uni-Fitt Н 1/2″ 260G2400

Компенсатор гидроударов FAR Рмакс 1/2″ НР FA 2895 12

Еще один итальянский бренд – эта страна всегда славилась отменной сантехникой. FAR – один из лучших в Европе, и спрос на товары этого бренда постоянно устойчиво высокий. Вся сборка – исключительно оригинальная, из материалов только европейского происхождения.

Компенсатор гидроударов FAR Рмакс 1/2" НР FA 2895 12
Компенсатор гидроударов FAR Рмакс 1/2″ НР FA 2895 12

Материал изготовления этого компенсатора гидравлического удара – латунь CW617N; с последующим хромированием для полной защиты от коррозии. Внутри корпуса расположен прочный пластиковый диск с двумя уплотнительными кольцами, поджатый мощной стальной пружиной.

Подсоединительный размер – штуцер ½ G. Пространственное положение компенсатора при установке значения не имеет.

Предназначен для установки в системы с рабочим давлением до 10 бар, предельная нагрузка гидроудара – до 50 бар. Максимальная температура воды — 100℃.

Может устанавливаться как в коллекторе, так и на каждом защищаемом контуре.

Плюсы
  • Высочайшее качество.
  • Безупречная работа при гашении гидроудара.
  • Размеры довольно компактны – можно закрепить вплотную к стене и зафиксировать с использованием клипсов на 40 мм.
  • Гарантия производителя на 5 лет.

Минусы

  • Хоть и дороже «конкурента» со второго места рейтинга, но все же это видится вполне доступной стоимостью, адекватная качеству.
  • К качеству и работе – никаких претензий.

Компенсатор гидроударов FAR Рмакс 1/2″ НР FA 2895 12



*  *  *  *  *  *  *

И – несколько слов напоследок.

В сети встречается немало рекомендаций бороться с гидроударами и другими методами. Одни из них действительно хороши – например, использовать для перекачки воды насосы с двигателями, имеющими регулировку через частотный преобразователь. Они позволяют выполнять плавные пуски и остановки насосного оборудования, и система не так страдает от ударов.

А вот рекомендации применять на водопроводах для противодействия гидроудару редукторы давления – идея не самая замечательная. Во-первых, редуктор обойдется дороже компенсатора. Во-вторых, поршневые модели просто не справятся с задачей, а мембранные – однозначно долго не прослужат. Зачем? Если без редуктора нельзя – да, он ставится, но это не станет полноценной защитой от гидроудара.

Идея установки обратного клапана – вроде бы сама по себе неплоха, ведь он искусственно укорачивает длину защищаемого участка водопровода и делает невозможным прямой гидравлический удар. Однако, на практике случается и так, что захлопывающийся обратный клапан сам становится источником гидроудара, направленного в другую сторону. А вот если две отраженные волны затем встретятся в центре и наложатся одна на другую — могут быть серьезные неприятности.

Так что клапан-то можно оставить, а вот от компенсатора  отказываться не стоит.

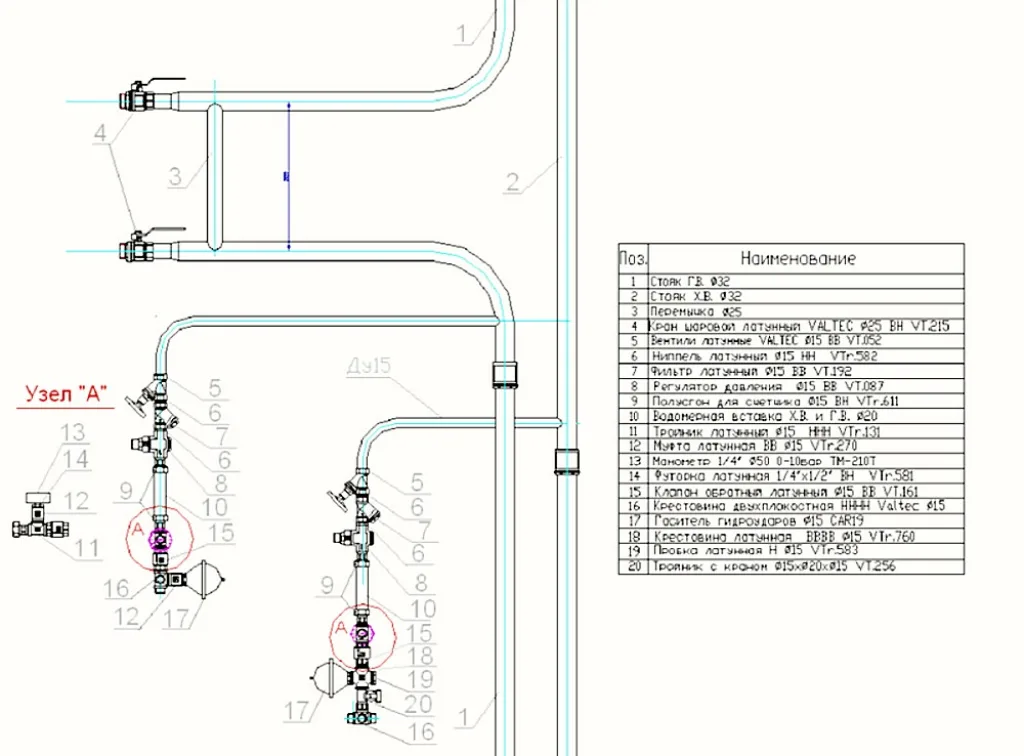

В доказательство – пример профессионально выполненного рабочего чертежа ввода горячей и холодной воды в квартиру современного многоэтажного дома. Есть и обратный клапан, и редуктор давления, и защита от гидроудара.
В доказательство – пример профессионально выполненного рабочего чертежа ввода горячей и холодной воды в квартиру современного многоэтажного дома. Есть и обратный клапан, и редуктор давления, и защита от гидроудара.

Видео: О важности компенсаторов гидравлических ударов

Голосование наших читателей

Какой из компенсаторов гидроудара вы бы выбрали или посоветовали?

FAR Рмакс 1/2" НР FA 2895 12

57.14 % ( 8 )

UNI-FITT Н 1/2" 260G2400

7.14 % ( 1 )

VALTEC VT.CAR20.I

7.14 % ( 1 )

ZILMET INOX Pro Z 100 - 1/2"

7.14 % ( 1 )

VALTEC VT.CAR 19ПС

21.43 % ( 3 )

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5

Добавить комментарий
