Редуктор давления воды в системе водоснабжения: для чего нужен и как настроить?

Олег Грищук Опубликовал(а):
Обновлено: 26.11.2019

В многоквартирных домах есть требования к минимальному и максимальному давлению воды в водопроводе. Но на деле обслуживающие компании нередко нарушают указанные нормативы. Собственник квартиры при этом может требовать компенсацию по оплате ЖКХ услуг, но проблему с напором это не решит. Для этого как раз и монтируется редуктор давления воды в системе водоснабжения. Что это за устройство и по какому принципу функционирует?

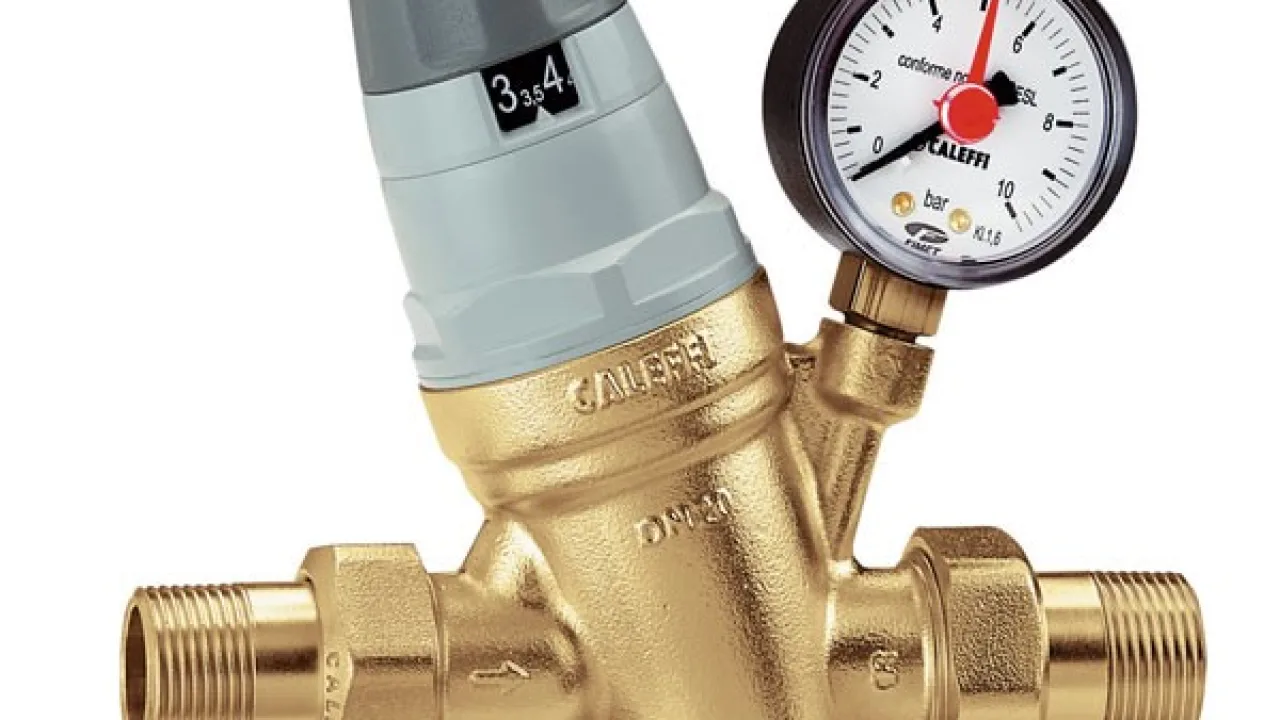

Редуктор давления воды в системе водоснабжения
Редуктор давления воды в системе водоснабжения

Принцип работы редуктора

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

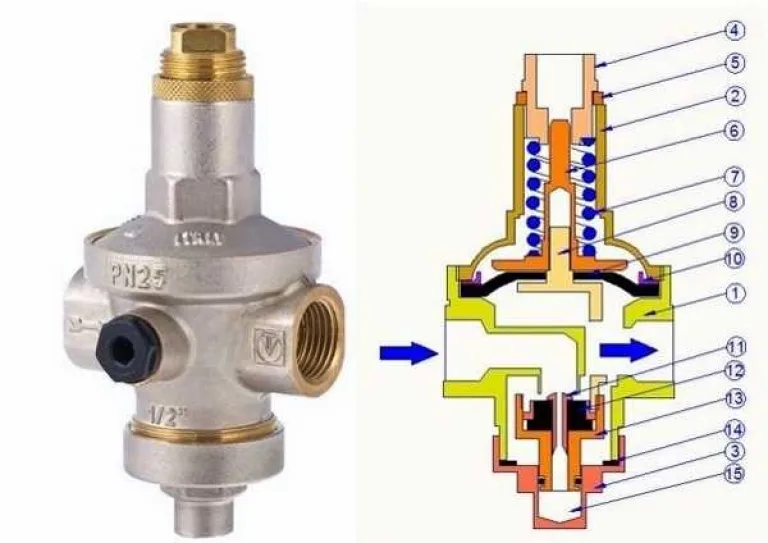

Схематическое изображение регулятора. Внутри - пружина, которая и регулирует степень закрытия заслонки клапана
Схематическое изображение регулятора. Внутри — пружина, которая и регулирует степень закрытия заслонки клапана

Устанавливают редуктора в следующих случаях.

  1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.

    Типы водопроводных систем, нуждающихся в стабилизации
    Типы водопроводных систем, нуждающихся в стабилизации
  2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
  3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

    О сильном напоре воды
    О сильном напоре воды

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

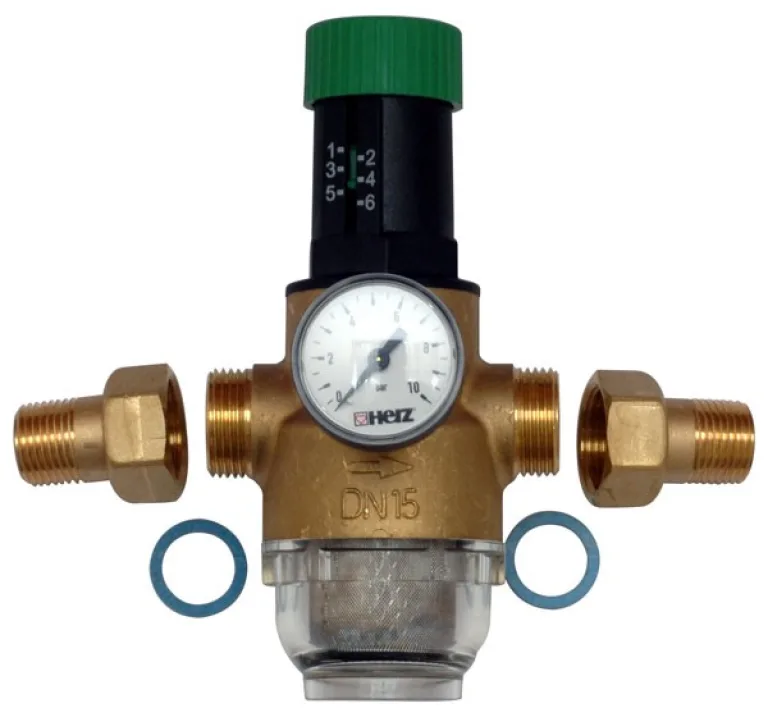

Стрелка указывает направление движения воды. Если установить его неправильно, то редуктор будет работать как запорный клапан
Стрелка указывает направление движения воды. Если установить его неправильно, то редуктор будет работать как запорный клапан

Нормативные требования к регуляторам давления

Основным регламентом норм подачи воды в многоквартирные и частные дома является СНиП 2.04.2-84. Документ указывает, что на каждый этаж давление должно увеличиваться на 0,4 бар (или 0,4 атмосферы). А минимальное вводное давление для первого этажа должно принимается за 1 атмосферу (остальное давление обеспечивается самим циркуляционным насосом с учетом подачи воды на верхние этажи). Точные нормы:

  • для холодного обеспечения – от 0,3 до 6 атмосфер при замере от вводного канала;
  • для горячего обеспечения – от 0,3 до 4,5 атмосфер.

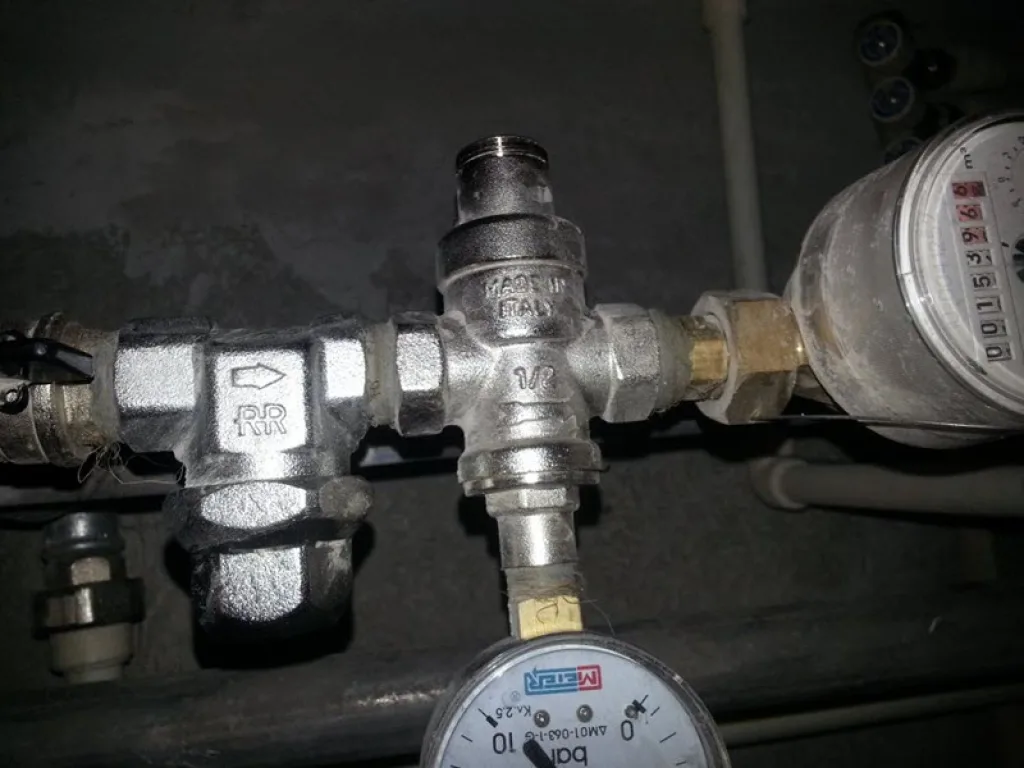

На фото редуктор для уменьшения напора воды
На фото редуктор для уменьшения напора воды

Исходя из этих данных выдвигаются и нормативные требования к редукторам давления воды, описанные в ГОСТ 12678. А технические нюансы монтажа регулируются положением ГОСТ 2874 (для редукторов воды в системах с температурой от +5 до +75 градусов по Цельсию).

Калькулятор расчета давления воды в водопроводе

Перейти к расчётам

Введите результаты двух замеров и нажмите кнопку "Рассчитать давление в водопроводе"
ho - высота воздушного столба до открытия крана, мм
hэ - высота воздушного столба при полностью открытом кране, мм

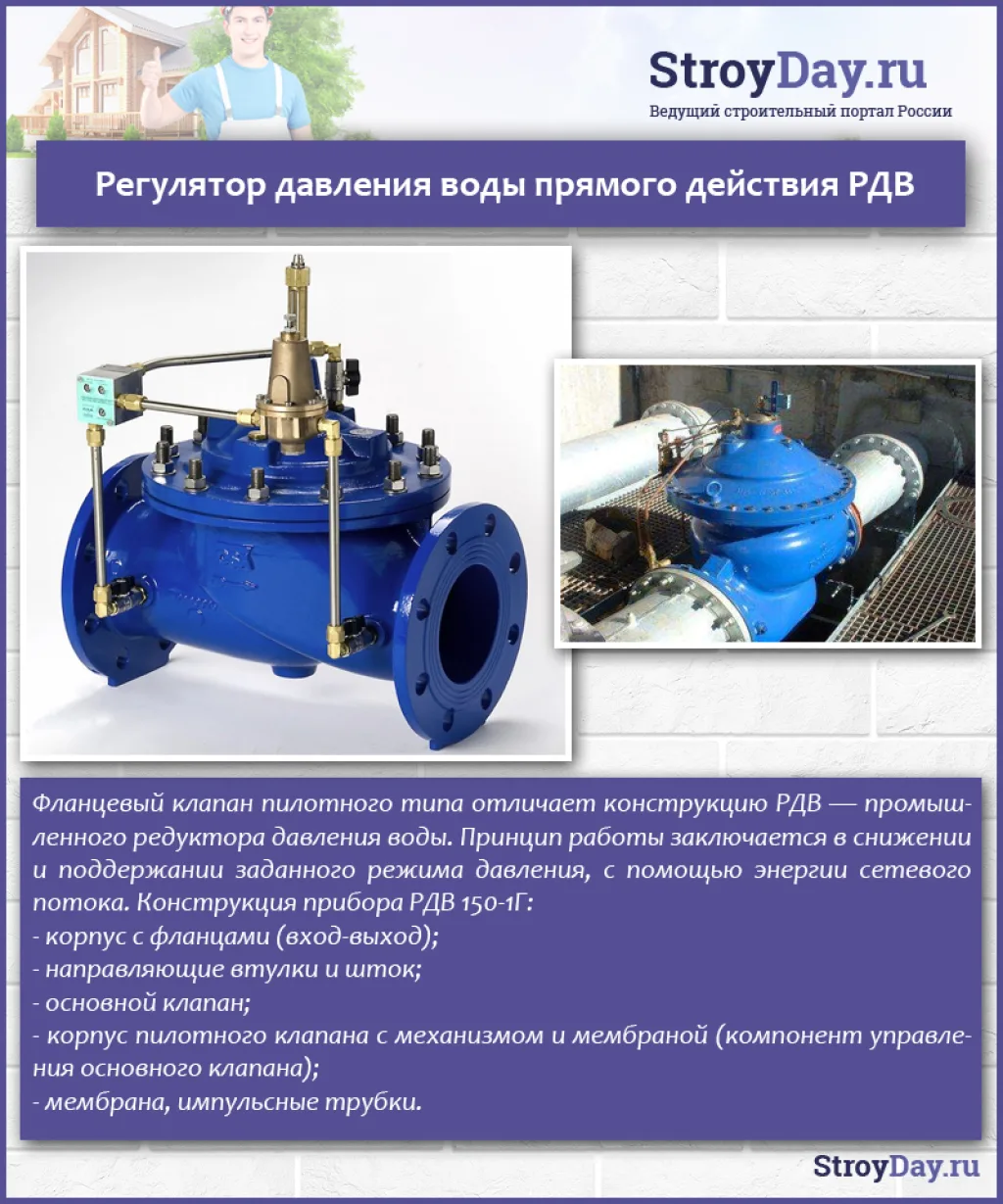

Регулятор давления воды прямого действия РДВ
Регулятор давления воды прямого действия РДВ

Какие бывают?

Сейчас производители выпускают следующие типы редукторов давления воды в водопроводных системах.

  1. Механические. Самые распространенные, стоят дешево, занимают минимум места. Состоит из корпуса и пружинного клапана. Регулируется с помощью регулировочного болта, которым меняется сила сжатия пружины или мембраны.
  2. Автоматические. Представляют собой модифицированную вариацию механических. Имеют встроенный выключатель. Их монтируют в системы водопровода, где давление обеспечивается дополнительным нагнетателем (помпой). При снижении давления до определенной отметки такой редуктор автоматически запускает помпу для повышения давления воды до требуемого уровня.
  3. Электронные. Появились сравнительно недавно, являются комбинацией автоматического редуктора с встраиваемой помпой. Для работы требуют электропитание, управляются программой.

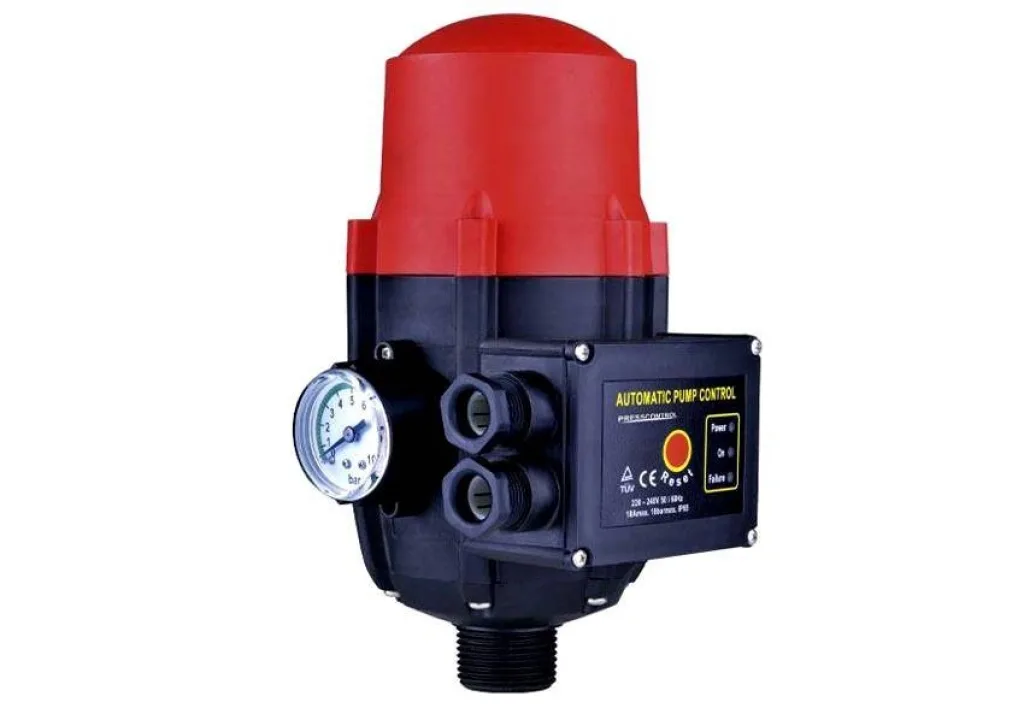

Редуктор автоматического типа. В зависимости от давления включается или отключается тумблер
Редуктор автоматического типа. В зависимости от давления включается или отключается тумблер

По конструкции самого клапана разделяют на следующие.

  1. Поршневые. Самые дешевые, в основе — подпружиненный поршень, который и перекрывает сечение водопровода. Недостаток таких: они плохо выполняют свой функционал при высокой скорости потока воды через трубу.
  2. Мембранные. В основе — подпружиненная мембрана, устанавливающаяся в отдельной герметичной камере. Более надежны, так как регулировочный механизм не контактирует с водой, сохраняют свою функцию при высокой скорости движения воды (в среднем, до 3 м3*ч), но стоят дороже поршневых.
  3. Электрические. Положение клапана зависит от показателя давления, считываемого с электронного датчика, приводится в действие электрическим приводом.

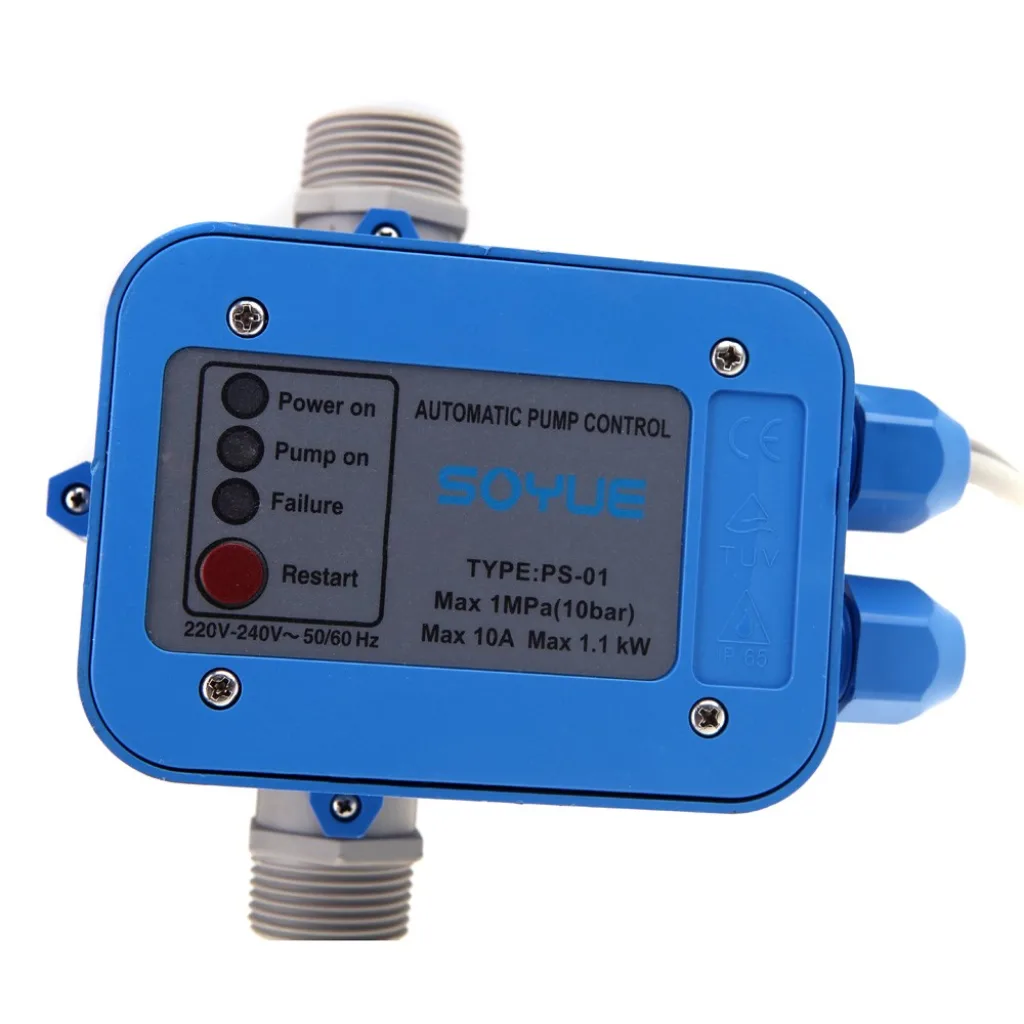

Электронный регулятор. Многофункционален, но стоит недешево
Электронный регулятор. Многофункционален, но стоит недешево

Самостоятельная установка и настройка редуктора

Монтаж редуктора схож по установке квартирного водопроводного счетчика. Принцип аналогичен: выполняется врезка в водопроводную магистраль. Главное – это правильно выбрать место под установку. В квартирах – это после счетчика (а если его нет, то в любом месте вводной магистрали, но до первого разветвления). Общий алгоритм установки выглядит следующим образом.

  1. Перекрыть воду с помощью имеющейся запорной арматуры. В частных домах достаточно отключить насосную станцию или помпу.

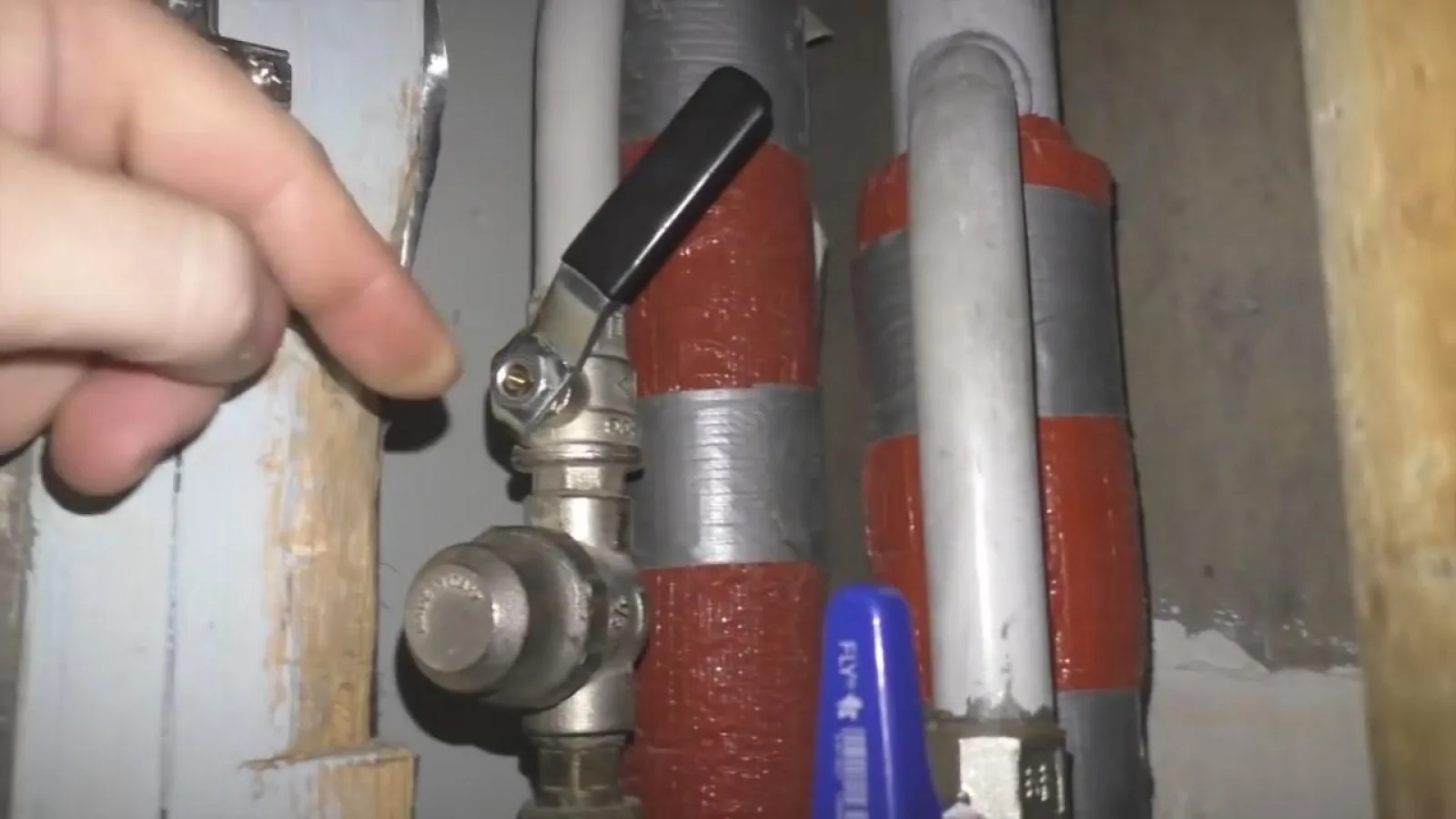

    Необходимо на стояке отыскать такой кран и повернуть вентиль. При наличии счетчиков кран располагается на вводной трубе до прибора учета
    Необходимо на стояке отыскать такой кран и повернуть вентиль. При наличии счетчиков кран располагается на вводной трубе до прибора учета
  2. Установить входной вентиль (если его не было). Если водопровод смонтирован на пластиковых трубах, то допускается разрезание трубы с последующим монтажом муфт.
  3. Установка редуктора. Все соединения герметизируются фум-лентой или герметиком. Монтировать регулятор следует таким образом, чтобы показания манометра (если имеется) не были скрыты. Если же манометр отсутствует, то его рекомендуется установить отдельным элементом (такие тоже продаются).

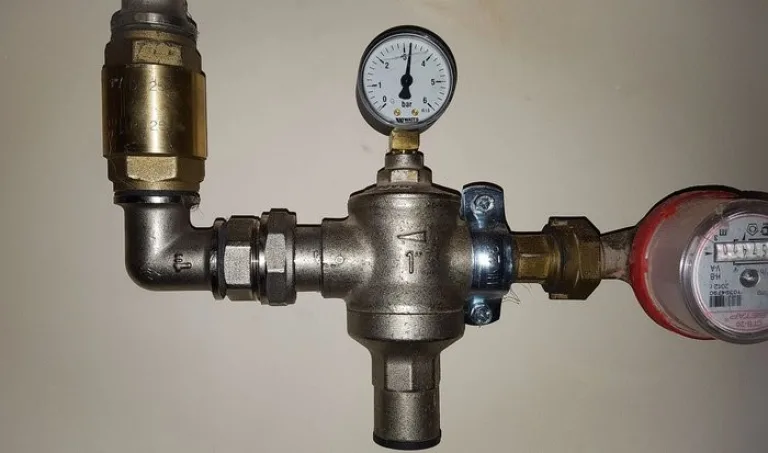

    Манометр имеет резьбовое соединение, сварка не потребуется. Нужно лишь соблюдать правильное расположение по направлению течения - на это указывает стрелка
    Манометр имеет резьбовое соединение, сварка не потребуется. Нужно лишь соблюдать правильное расположение по направлению течения — на это указывает стрелка
  4. Тестовое включение. Подачу воды при этом открывают, проверяют наличие течи, если нужно – устраняют.
  5. Регулировка редуктора. Ориентироваться необходимо на показания манометра. Оптимальный вариант — от 1,5 до 4,5 атмосфер, но чем выше давление — тем сильнее поток воды и выше расход. Нельзя напор ставить больше допустимого для установленных в доме приборов, подключающихся к водопроводу. Например, многие водонагреватели работают при рабочем давлении до 4 атмосфер, но для нормальной работы фильтра обратного осмоса потребуется не менее 3 атмосфер (зависит от модели). По этим критериям и выполняется выбор оптимального давления.

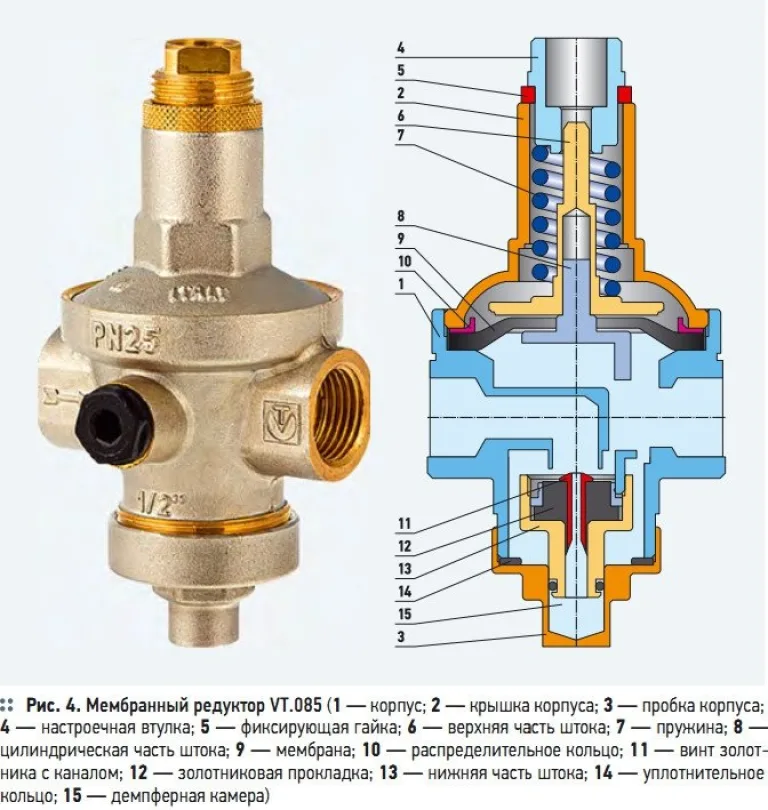

    Мембранный регулятор давления
    Мембранный регулятор давления

Аналогичным образом монтируются и автоматические, электрические редуктора. Если необходимо – рядом с регулятором устанавливается розетка (на расстоянии 60 см или более), защищенная от попадания влаги (рекомендуемый класс защиты – IP 65).

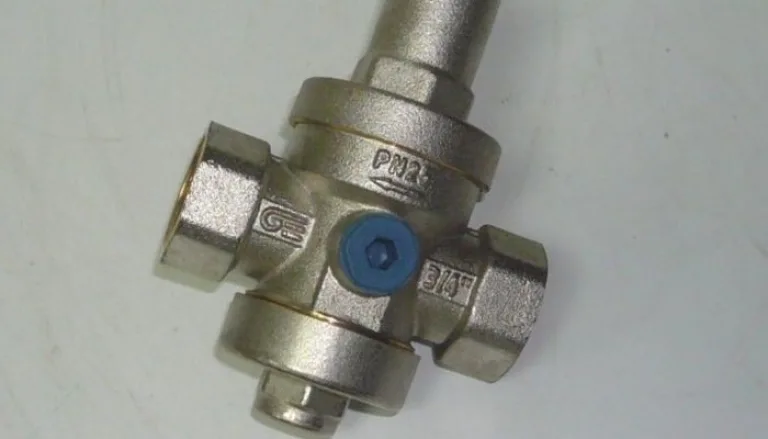

Данный редуктор настраивается с помощью оборачивания регулировочного болта (под шестигранник)
Данный редуктор настраивается с помощью оборачивания регулировочного болта (под шестигранник)

Что касательно регулировки, то в механических и мембранных клапанах для этого предусмотрен регулировочный болт (если 2 болта, то первый отвечает за максимальный предел давления, второй – за минимальный). Поворачивая болт можно уменьшить или увеличить степень сжатия пружины. Более детальный принцип настройки описывается в инструкции к редуктору (у разных моделей несколько отличается).

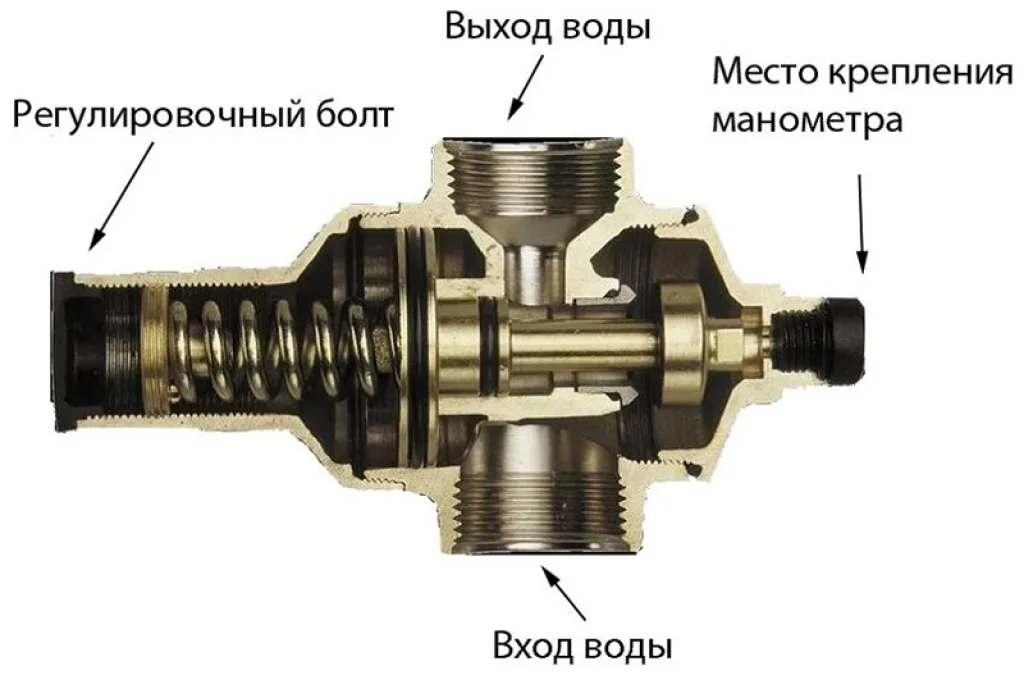

Общая схема подключения
Общая схема подключения

Выбор клапана-редуктора: лучшие производители

В строительных магазинах чаще всего можно встретить редуктора следующих производителей.

  1. Honeywell. Их регуляторы в РФ самые продаваемые. Оптимальное соотношение цены и качества.

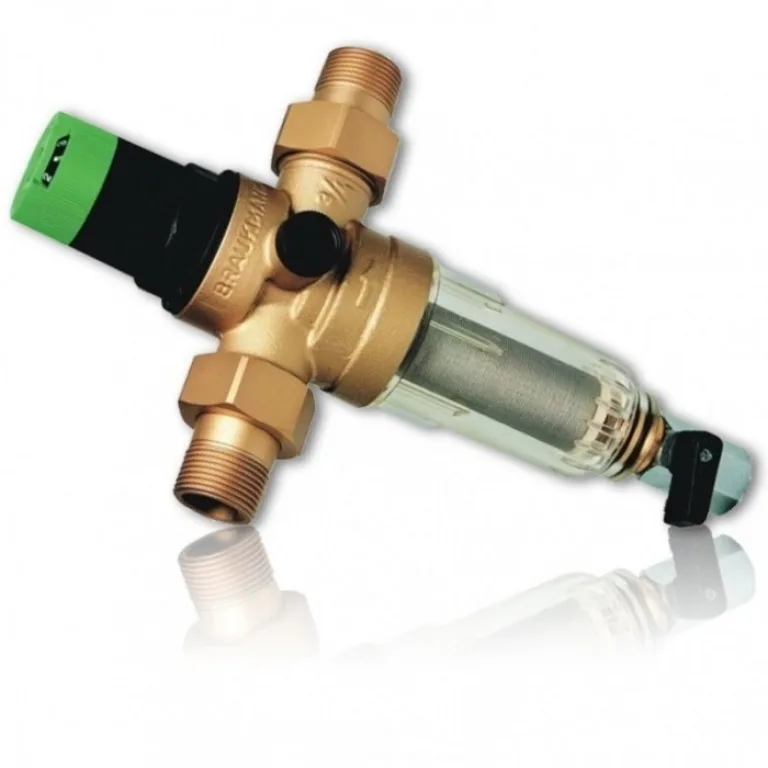

    Редуктор давления Honeywell FK06-3/4AA
    Редуктор давления Honeywell FK06-3/4AA
  2. Danfoss. Производят сантехнику премиум-класса. Редуктора их производства стоят дорого, но производитель и гарантию предоставляет на срок от 3 лет.
  3. Icma. Самый популярный производитель редукторов бюджетного класса. Единственный недостаток — это не большой выбор бытовых регуляторов давления.
  4. Raifil. Сравнительно новый игрок на российском потребительском рынке. Выпускают преимущественно универсальные регуляторы давления воды в водопроводе, но в их линейке нет автоматических и электрических редукторов.

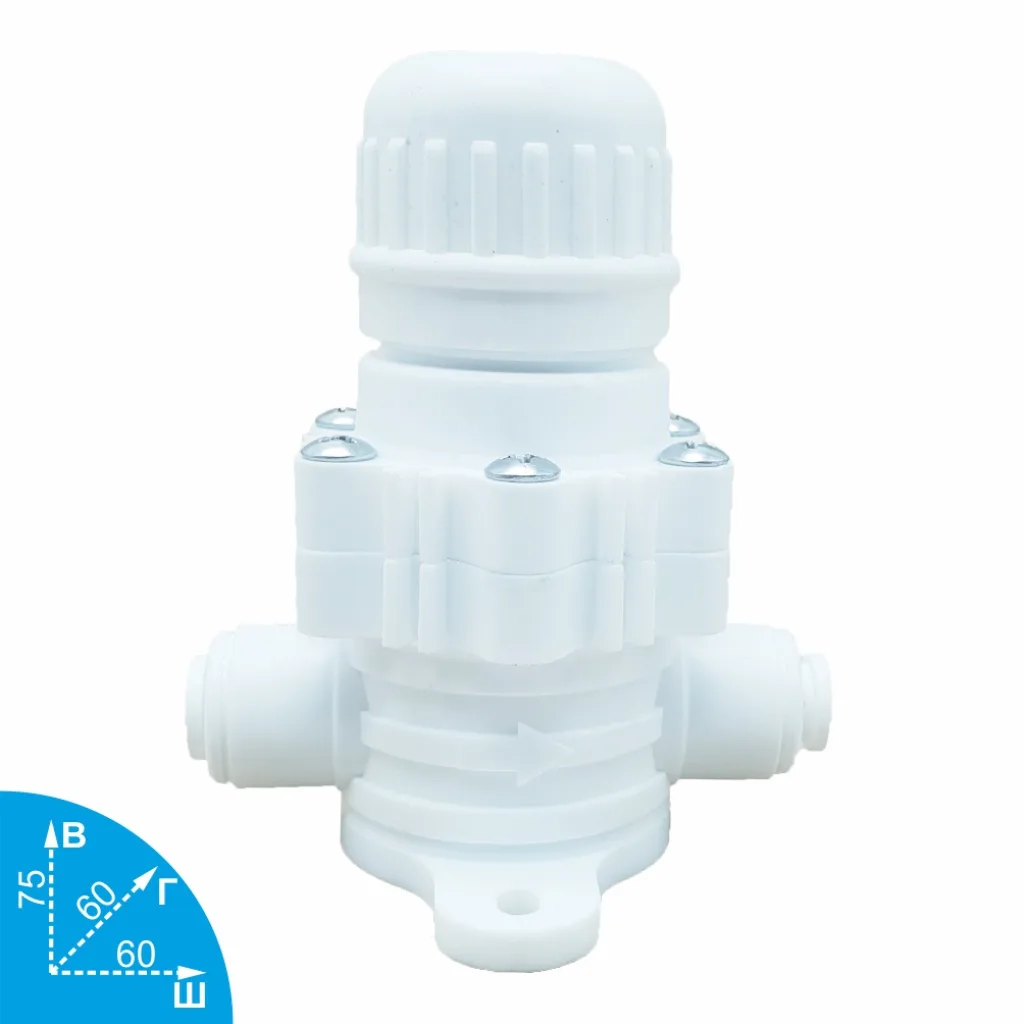

    Raifil WFR-01
    Raifil WFR-01

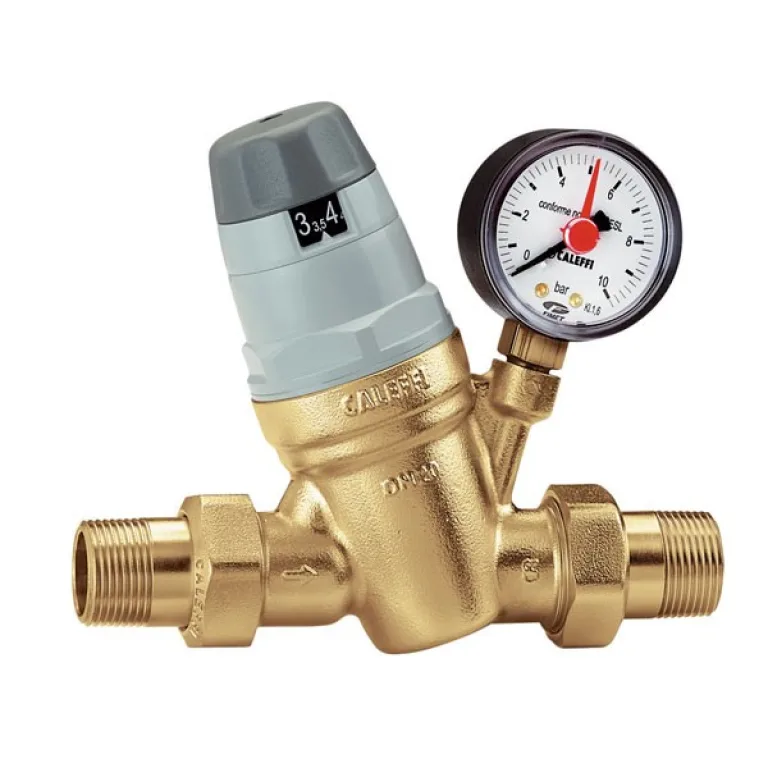

  5. Caleffi. Предлагают сантехнику средней ценовой категории, но только из качественных материалов и сплавов. Их редуктора производятся только из латуни.
  6. FARG. В ассортименте этого производителя самый широкий выбор редукторов. И если требуется монтаж редуктора под водопровод с нераспространенным диаметром сечения ввода, то у FARG точно найдется совместимый регулятор.

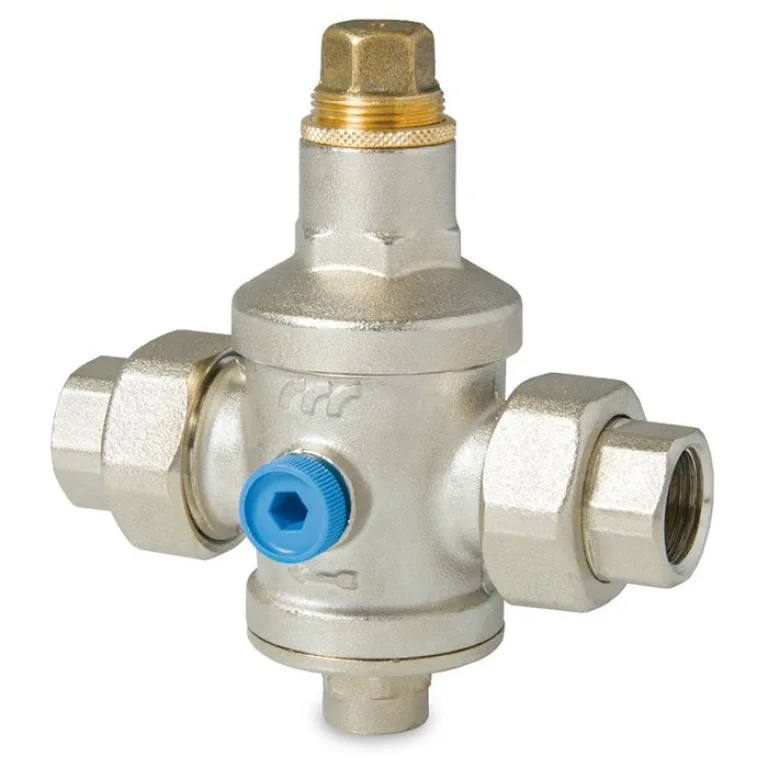

    Редуктор давления FARG PESANTE 502 1 1/2"
    Редуктор давления FARG PESANTE 502 1 1/2″

Данные производители официально поставляют свою сантехнику в РФ, поэтому полностью придерживаются стандартам ГОСТ.

Таблица 1. Средняя цена на редукторы давления (1/2, подходящие для квартир).

ПроизводительЦена (в рублях)
Honeywell1400
Danfoss2800 (с манометром)
Icma600
Raifil800 (с манометром - 1700)
Caleffi1200 (с манометром)
FARG1150

При покупке редуктора следует учитывать следующие технические критерии.

  1. Диаметр подключения. Указывается в дюймах, распространенный вариант 1/2 и 3/4.
  2. Тип механизма. Статический – поддерживающий заданный уровень давления, динамический – с поддержкой заданного диапазона уровней давления. В квартирах устанавливаются первые (они подходят при неравномерном потреблении воды), динамические — только в промышленных магистралях где подразумевается постоянное потребление воды (всегда есть поток).
  3. К какому водопроводу подходит (холодный, горячий, универсальный, указывается в инструкции);
  4. Наличие/отсутствие манометра (без манометра провести точную настройку не удастся, поэтому его наличие обязательно).

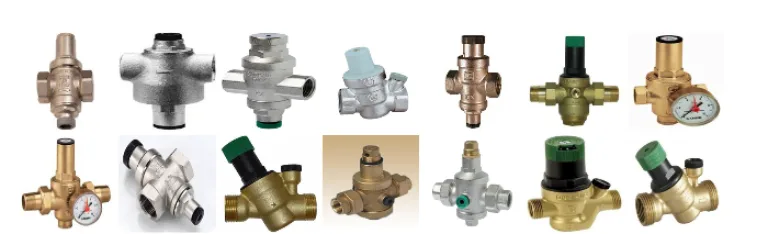

Выбор редуктора давления
Выбор редуктора давления

Электронные и автоматические регуляторы имеет смысл устанавливать только в частных домах или квартирах, где требуется повышение давления напора воды (для чего монтируется нагнетающая помпа). В остальных случаях можно обойтись простым механическим клапаном.

Уход и обслуживание

Редуктор давления – полностью автоматизированный узел водопровода. Требует только однократной настройки, в дальнейшем раз в 3 – 6 месяцев проводится корректировка (выполняется самостоятельно, а не представителями управляющей компании).

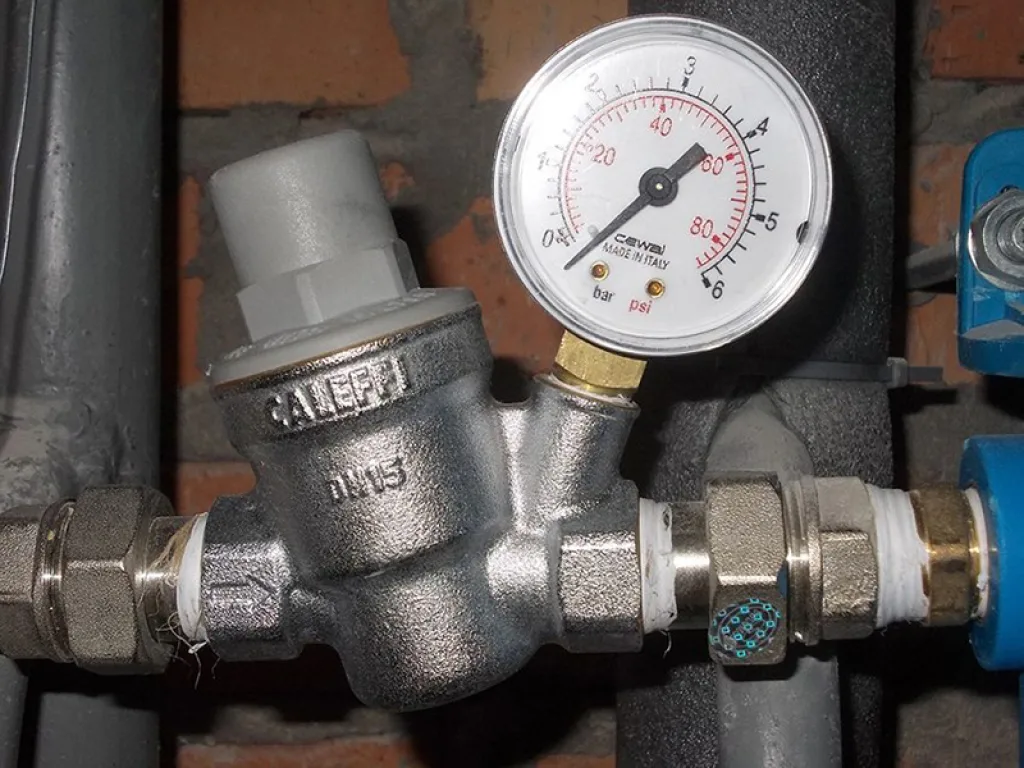

Регулятор давления воды в системе водоснабжения
Регулятор давления воды в системе водоснабжения

Один раз в 12 – 24 месяца рекомендуется полностью снимать клапан для его очистки от накопившихся солей. Промывку выполняют специальными растворителями для сантехнических труб (водопроводных, а не канализационных). Также потребуется выполнить смазку клапана, если это технически возможно (чаще всего масло добавляется в отверстие под регулировочным болтом).

Нужен ли редуктор перед бойлером?

В инструкции к любому бойлеру указывается, что запуск водонагревателя без редуктора (на входе) строго воспрещен. Причина банальна – это дополнительная защита от избыточного давления в водопроводе. В технических характеристиках к бойлерам указываются требования к максимальному давлению в пределах 4 – 5 атмосфер. Но на нижних этажах многоквартирных домов периодически оно может повышаться до отметки вплоть до 9 – 10 атмосфер. Что будет в таком случае без установленного редуктора? Возможен даже разрыв бака водонагревателя. Последствия такого ЧП могут быть самые плачевные. В лучшем случае – оплата ремонта соседа, проживающего ниже, в худшем – нанесение вреда здоровью (вплоть до летального исхода).

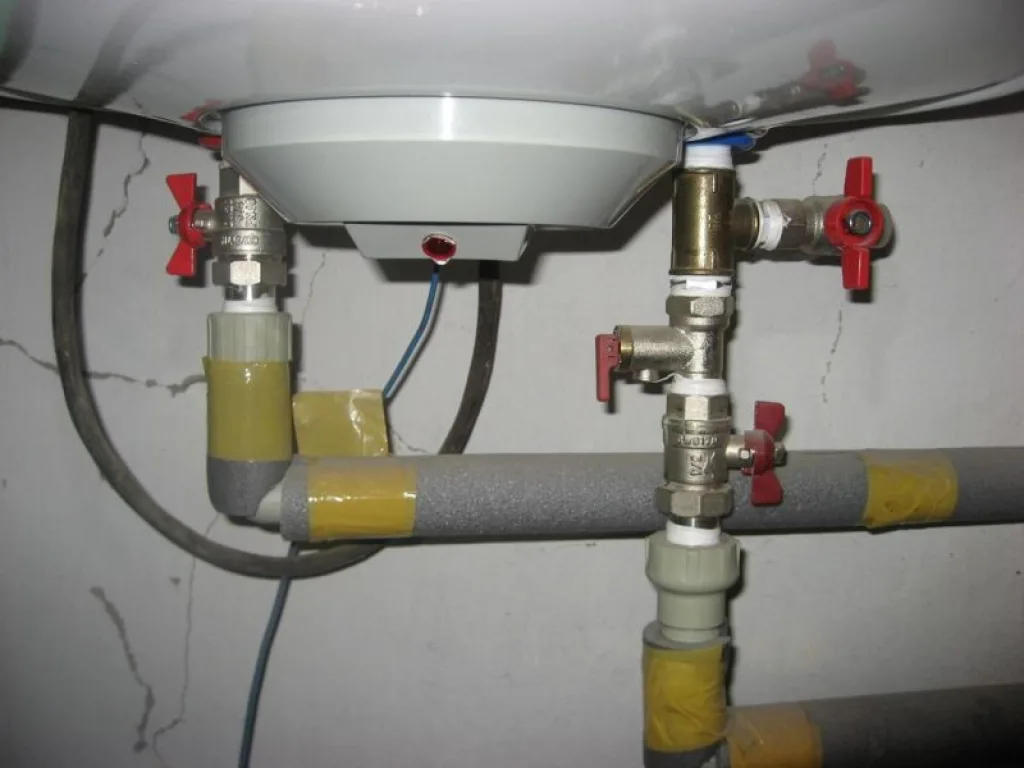

Подключение на вводе к бойлеру. При отсутствии редуктора есть вероятность разрыва бака
Подключение на вводе к бойлеру. При отсутствии редуктора есть вероятность разрыва бака

Итого, редуктор давления в системе водопровода помогает регулировать напор воды, а вместе с этим защищает технику от избыточного давления. Устанавливается на вводе до разветвления труб. Его комбинируют нагнетающей помпой, тогда редуктор выступает в качестве нормализующего напор элемента.
