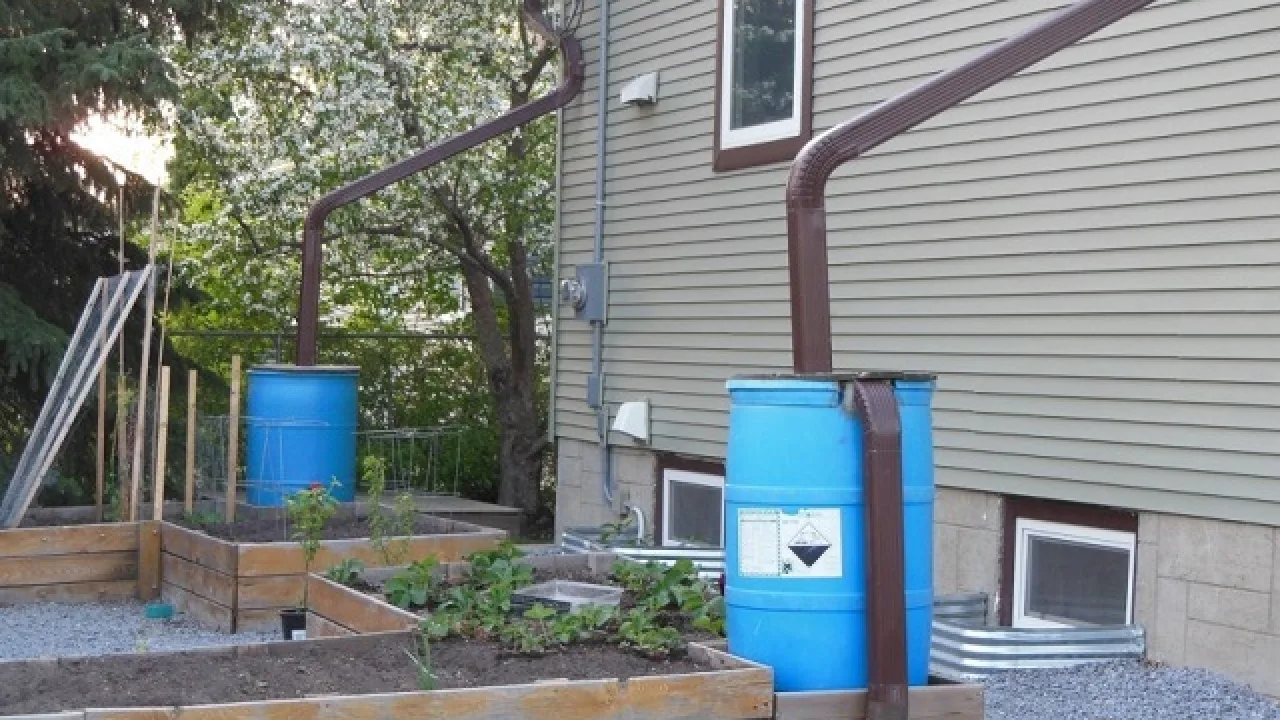

Система сбора дождевой воды: способы сбора и монтаж системы

Евгений Афанасьев Опубликовал(а):
Обновлено: 07.07.2019

Многие рачительные владельцы частных домов стараются использовать для удовлетворения хозяйственных нужд как можно больше ресурсов, предоставляемых самой природой. Так, если взглянуть по сторонам, то заметно увеличение количества ветряков, солнечных коллекторов и батарей, преобразующих бесплатную энергию перемещения воздушных масс и солнечного излучения во вполне ощутимую для семейного бюджета электрическую или тепловую. Вполне можно применить с пользой и бесплатную воду, «раздаваемую по участкам» природой в виде атмосферных осадков.

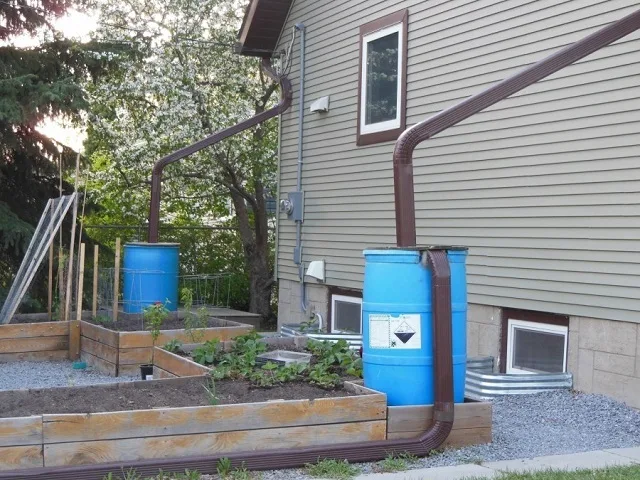

Система сбора дождевой воды
Система сбора дождевой воды

Система сбора дождевой воды — это один из радикальных способов серьезно уменьшить расходы  за водоснабжение в летний период, когда активно производится полив огорода. Особенно актуальным такой подход становится для тех домов, что подключены к водопроводной системе, то есть за поливную воду приходится платить полноценно по счетчику.  Кроме того, дождевая вода обладает природной мягкостью и чистотой, что весьма полезно для растений в саду и огороде.

Мало того, бесплатная вода может быть использована не только для полива — ее вполне можно задействовать в системе отопления, а также для других хозяйственных и технических нужд. Обустроив автономную систему сбора воды, установив накопительный резервуар с насосным оборудованием, можно всегда, в случае экстренной необходимости, использовать воду по такому назначению. А современные системы фильтрации и водоподготовки даже позволяют довести собранный запас до уровня, пригодного даже в пищевом использовании.

Но, конечно, предстоит и разобраться в тонкостях, и потрудиться.

Зачем бывает нужна система сбора воды?

Для большинства регионов России проблемы с пресной водой остро не стоят. Но это не должно быть поводом для самоуспокоения. Тарифы на центральное водоснабжение постепенно растут. Поэтому граждане, проводящие большую часть года на загородных участках, выращивая собственную продукцию для своего стола, все чаще задумываются об экономии, в которой и может помочь рациональное использование дождевой воды. Да и тем, кто «черпает» воду из скважин и колодцев – тоже нелишним будет несколько разгрузить свои источники, особенно если у них не самый выдающийся дебет.

Ну а для засушливых областей страны – такая рационализация домашнего хозяйства и вовсе становится находкой. Собранная в крупные емкости в дождливый период вода поможет легче пережить традиционные для этих мест месяцы засухи.

Говорят, что первый подобный опыт появился в странах Европы, где экономия ресурсов стоит на первом месте, так как оплата за поставляемые услуги достаточно высока. Поэтому, предпочитая не тратить деньги на такие нужды, как слив воды в туалете или полив придомовых участков, многие европейцы считают рациональным использовать природные водные ресурсы.

Это действительно так, но можно и возразить – это так,  если говорить о современном подходе. А на деле сбором дождевой воды для ее дальнейшего полезного использования человечество занималась с древнейших времен. Проводимые археологические раскопки свидетельствуют о наличие в городах и специальных каналов для перенаправления собранных потоков воды, и крупных подземных хранилищ-резервуаров. Мало того, некоторые системы с солидным возрастом в несколько столетий успешно эксплуатируются и поныне. Так что — очевидный возврат к опыту предков.

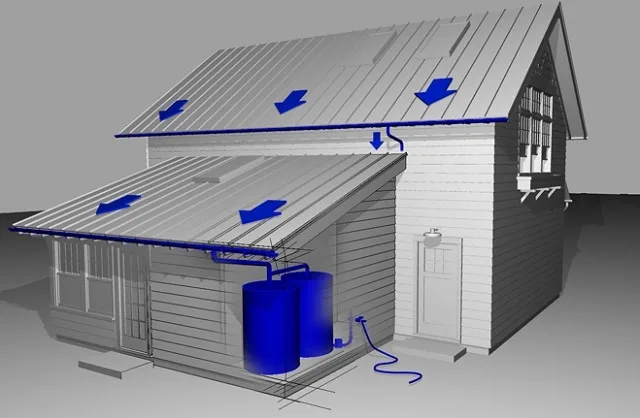

Простейшая схема сбора дождевой воды в расположенные в подсобном помещении резервуары.
Простейшая схема сбора дождевой воды в расположенные в подсобном помещении резервуары.

Да и современная конструкция системы сбора дождевой воды принципиально — достаточно проста. Поэтому вовсе не обязательно приобретать какой-то комплект в готовом виде (хотя некоторые предприятия предлагают и такой вариант). Небольшую, но вполне удобную в пользовании систему вполне доступно собрать и самостоятельно.

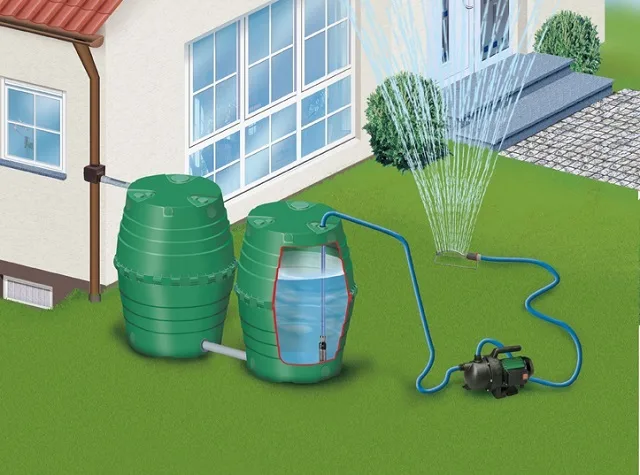

 Использ Использование накопленной в резервуарах воды для полива придомовой территорииование накопленной в резервуарах воды для полива придомовой территории
Использование накопленной в резервуарах воды для полива придомовой территории

Весь смысл заключается в том, что дождевая вода, собирается с площади кровли, проходит через водосточную систему и направляется частично или полностью в накопительные резервуары. Из этих объемных хранилищ она постепенно забирается и используется для различных хозяйственных нужд — полив, мытье посуды, стирки, уборки, слива в туалете.  При этом, в зависимости от «направления» последующего использования, вода может использоваться «как есть», например, для оросительных надобностей, или только с предварительной фильтрацией и очисткой. Количество и назначение ступеней этой очистки уже зависит от специфики предназначения воды.

Дополнительный источник воды вполне может стать подспорьем при отключении центрального водоснабжения или каких-то непредвиденных обстоятельств (у скважины или колодца резко упал дебет). То есть даже взять временно на себя функцию основного источника воды. Поэтому при создании подобных систем рекомендуется сразу же устанавливать не одну, а несколько накопительных емкостей – для разных сфер использования создаваемого запаса.

Основные разновидности систем дождевого водосбора

Системы дождевого водосбора могут быть обустроены как на поверхности земли (или даже несколько выше этой поверхности), так и в заглублённом в грунт варианте. Каждый из подходов имеет свои достоинства и недостатки.

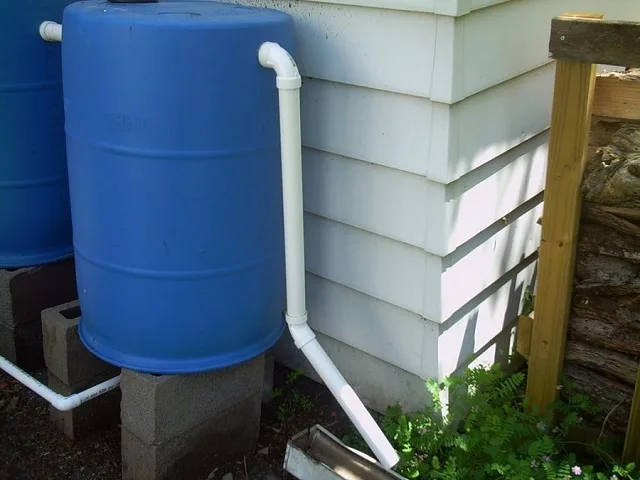

Надземный вариант системы отлично подойдет для условий дачи, если ее владельцы проживают на ней только в летний период.
Надземный вариант системы отлично подойдет для условий дачи, если ее владельцы проживают на ней только в летний период.
  • Надземная система обустраивается около стен здания или же рядом со строением. Бывает, что ее даже размещают под крышей какой-то хозяйственной пристройки. Ее удобство состоит в гораздо менее трудоемком процессе создания, относительной простоте конструкции. В ряде случаев для использования воды из накопительных емкостей даже не потребуется насоса. Кроме того, за такими гидрантами значительно проще ухаживать, очищая дно от накопления осадка, а стенки от неизбежно образующегося налета.

Правда, на отмеченную возможность обойтись без насоса особо полагаться не надо – это всего лишь набор воды в ведра или лейки и, может быть, капельное орошение.

Надо заметить, что этот вариант хорош для применения только в теплое время года. Если же система монтируется в регионах с холодными морозными зимами, то резервуары должны быть изготовлены из морозостойких материалов или же их придется демонтировать для сезонного хранения в условиях, где они будут ограждены от внешних воздействий. В любом случае на зимний период воду из емкостей придется слить.

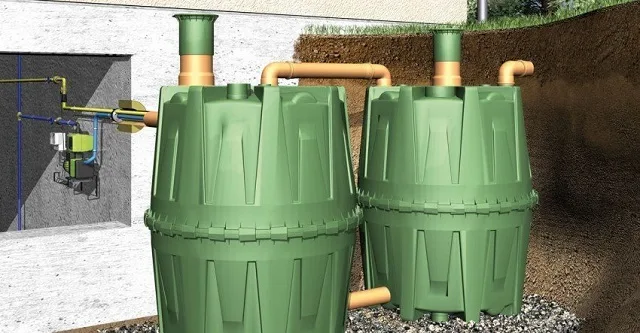

Устанавливая водосборную систему под землей, и при этом используя для ее создания резервуары большого объема, можно практически полностью обеспечить семью бесплатной водой
Устанавливая водосборную систему под землей, и при этом используя для ее создания резервуары большого объема, можно практически полностью обеспечить семью бесплатной водой
  • Подземная водосборная система в обустройстве обойдется значительно дороже, да и трудозатрат потребует больше.  Хотя бы уже потому, что для резервуаров придется рыть котлован, а после установки гидрантов и их обратной засыпки – проводить рекультивацию участка.

Понятно, что при таком расположении хранилища воды без использования насос никак не обойтись.

Большим достоинством подземного варианта системы является возможность использовать ее в любое время года, если провести необходимое утепление самих гидрантов и коммуникаций, походящих к ним. При качественной термоизоляции подземная конструкция может постоянно эксплуатироваться в частном доме с круглогодичным проживанием хозяев.

Очень большой «плюс» и в том, что резервуар не будет занимать площадь двора, что особенно актуально, если участок имеет очень ограниченные размеры. Еще одно важное преимущество, о котором не следует забывать — это отсутствие воздействие на гидранты прямых солнечных лучей. То есть вода в них храниться при довольно стабильной невысокой температуре, благодаря чему снижается вероятность появления и размножения в ней различных микроорганизмов или иной живности.

Однако, подземное обустройство системы возможно только при условии глубокого залегания грунтовых вод. Помимо этого, необходимо учитывать, что слой насыпного грунта над резервуарами рекомендуют насыпать толщиной не менее 500 мм.

Резервуары-накопители для дождевой воды

Для разных систем сбора воды, то есть подземной или подземной, используются соответствующие резервуары, изготавливаемые из различных материалов.

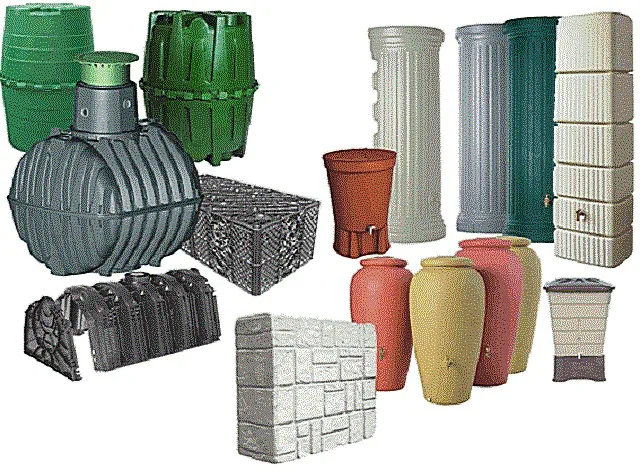

 Для подземных гидрантов внешность обычно не имеет значения. А вот для устанавливаемых во дворе — иногда применяются очень симпатичные формы.
Для подземных гидрантов внешность обычно не имеет значения. А вот для устанавливаемых во дворе — иногда применяются очень симпатичные формы.

Сегодня производятся специально декоративно оформленные емкости для надземной установки, которые будут гармонично смотреться с экстерьером строения

Емкости для надземной установки

Резервуары для надземной установки могут представлять собой пристенную конструкцию, выполняться в форме классических бочек различного объема (может варьироваться от 100 до 2000 литров), или иных оригинальных сосудов, хорошо вписывающихся в оформление двора. Самые простые варианты – это просто бочки, металлические, пластиковые, а иногда даже – и старые деревянные, приспособленные владельцами дома для таких целей.

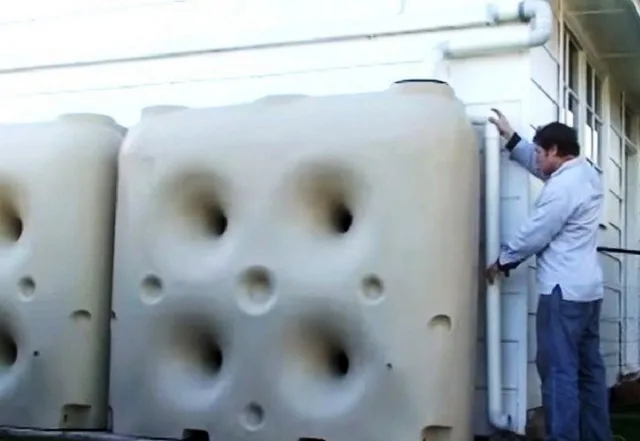

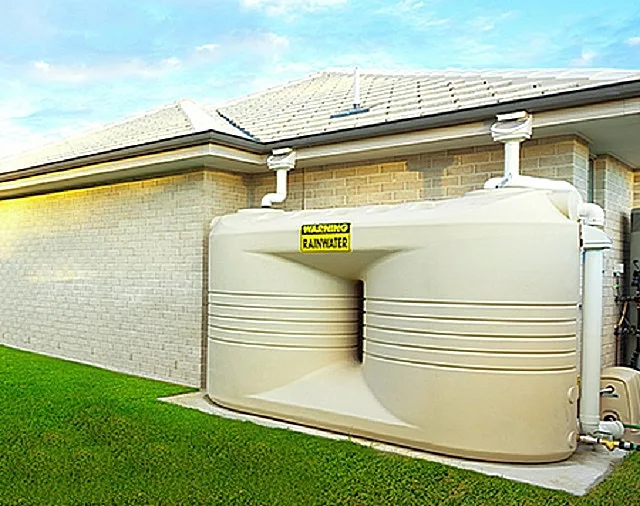

Удачным вариантом надземного резервуара, устанавливаемого около стены, может стать емкость, имеющая плоскую форму – она займет минимум места
Удачным вариантом надземного резервуара, устанавливаемого около стены, может стать емкость, имеющая плоскую форму – она займет минимум места

Пристенные плоские резервуары хорошо прогреваются в летнюю жару, благодаря чему в дом и для полива будет поступать теплая вода. Однако, оптимальным их размещением станет теневая сторона дома. Проблема понятна – чтобы излишний нагрев и прямые солнечные лучи не создавали благоприятных условий для развития водорослей и других разнообразных форм жизни.

Кроме того, плоские емкости более компактны, поэтому занимают меньшую площадь придомовой территории.

Если планируется установить гидрант на поверхности земли, то рекомендуется выбирать резервуары, изготовленные из полипропилена или полиэтилена низкого давления, полимеров, обладающих достаточно высокой плотностью и не пропускающих свет. Металлические емкости, даже имеющие защитные покрытия, со временем будут повреждены коррозией. Стало быть, и вода, поступающая в дом или передаваемая на полив, будет и цветом, и запахом отдавать ржавчиной, что и само по себе неприятно, и со временем начнет отражаться на сантехнических устройствах.

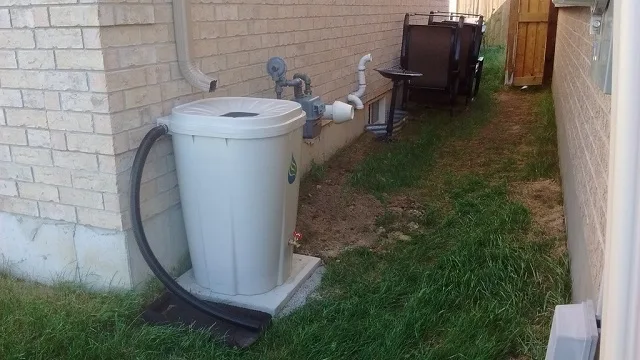

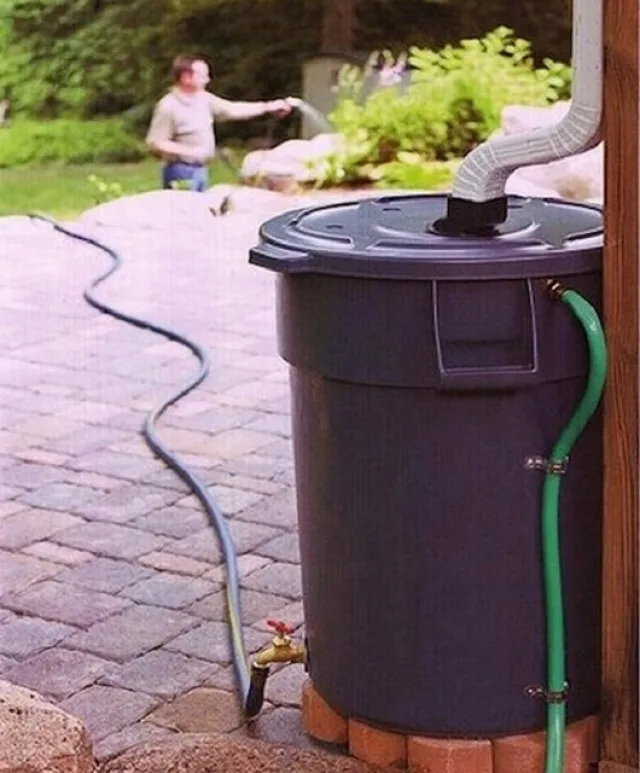

Самый простой водосборник для полива имеет, как правило, небольшие размеры.
Самый простой водосборник для полива имеет, как правило, небольшие размеры.

Если рассмотреть самую простую систему надземного водосборника, то она представляет собой резервуар, открытый сверху или прикрытый крышкой со сборной воронкой или врезанной трубой. В верхней части на стенке обычно имеется патрубок перелива, на который закрепляется шланг или труба. При достижении водой уровня этого патрубка она не переливается через края емкости, а отводится на огород или же в дренажную систему или ливневку, обустроенную вокруг дома. Такой наземный резервуар обычно устанавливается у водосточной трубы, соединенной с желобом, проходящим вдоль карниза крыши.

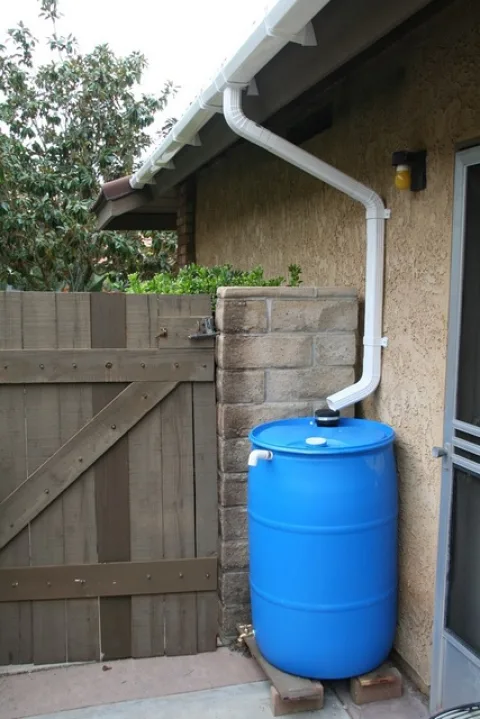

Простая надземная летняя система сбора воды, в качестве резервуара в которой использована обычная пластиковая бочка
Простая надземная летняя система сбора воды, в качестве резервуара в которой использована обычная пластиковая бочка

Дополнительно в нижней части резервуара врезается кран, через который при необходимости можно набирать воду для полива. Но в том случае, когда полив осуществляется не вручную, то применяется погружной или поверхностный самовсасывающий насос.

Кстати, поверхностные гидранты могут быть и вовсе незаметными – скрываться за продуманной декоративной отделкой, сливающей их с фасадом или цоколем дома.

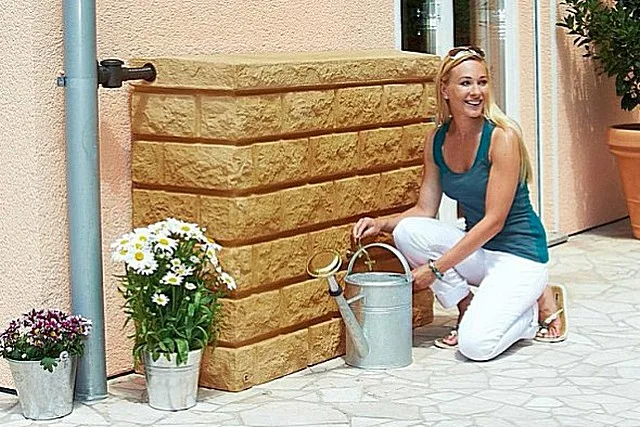

Не зная – и не скажешь, что под этим выступом с отделкой под натуральный камень скрывается довольно вместительный гидрант для дождевой воды.
Не зная – и не скажешь, что под этим выступом с отделкой под натуральный камень скрывается довольно вместительный гидрант для дождевой воды.

Другой подход – когда гидранты не прячутся, а, наоборот, «выставляются напоказ». То есть им придается оригинальная внешность, например, колонн или больших керамических амфор. И только водоразборный кран внизу подсказывает, что это — емкость для хранения собранной дождевой воды.

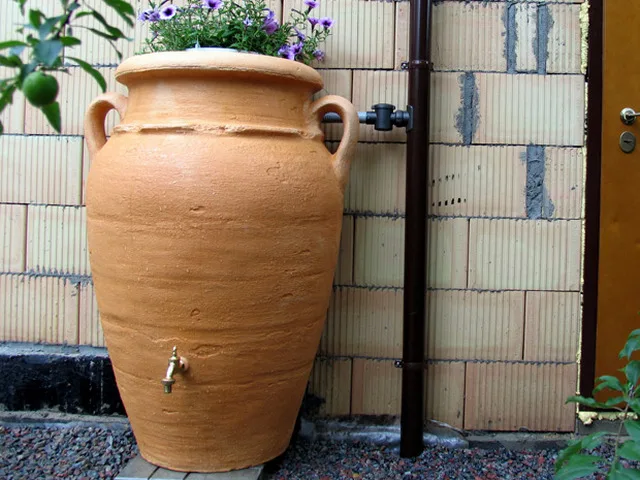

Такая амфора станет отличным украшением двора, одновременно выполняя еще и важную практическую функцию.
Такая амфора станет отличным украшением двора, одновременно выполняя еще и важную практическую функцию.

Могут быть и иные формы – фантазия у производителей богатая. Но практически всегда, присмотревшись, можно увидеть подводку воды – вход водосточной трубы или ответвление от нее, а также водозаборный кран снизу.

Резервуары для подземной системы водосбора

Форма резервуаров для подземной установки не имеет определяющего значения, если рассматривать ее с эстетической точки зрения. Однако, важен объем гидрантов — чем он больше, тем более значительный резерв воды можно создавать.

Однако, здесь «подмешивается» и вторая сторона вопроса — чем больше резервуар, тем глубже и шире должен быть для него котлован, а это значит, потребуются большие трудозатраты. Однако, можно не сомневаться в том, что все вложения в скором времени окупятся с лихвой.

Емкости для подземной установки рассчитаны на противодействия влияниям, которые могут возникнуть в тех условиях, в которых материал будет находиться — это давление соседство с различными насекомыми или даже более крупными животными, с корнями растений и т.п.

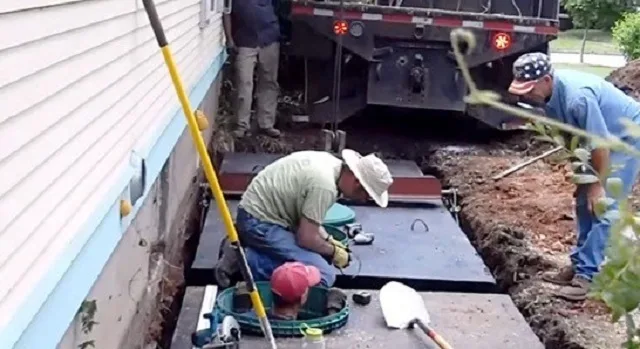

Установка подземных резервуаров займет больше времени и сил, но владельцы жилья всегда будут иметь определенный резерв воды
Установка подземных резервуаров займет больше времени и сил, но владельцы жилья всегда будут иметь определенный резерв воды

Здесь лучше не экспериментировать, а приобретать готовые емкости, предназначенные именно для подземного размещения. В наше время выбор – довольно велик. Эти гидранты (полимерные или стеклопластиковые) имеют усиленные стенки, продуманные ребра жесткости, оптимальное размещение горловин, люков, соединительных патрубков и т.п. В ряде случаев, например, при очень высоком расположении грунтовых вод, требуется якорение резервуара, чтобы он не пытался буквально всплыть на поверхность земли. Значит, придется приобретать или завивать железобетонную плиту, а потом проводить анкеровку гидранта.

Словом, сложностей немало, и это еще без учёта того «разгрома» который обычно привносят на участок масштабные земляные работы.

Форма и материал кровли, оптимальные для сбора воды

Теперь взглянем на место непосредственного сбора дождевой воды. А именно: на кровлю здания, так как наполнение гидрантов будет производиться именно с нее. Попавшую сразу на грунт воду для дальнейшего использования напрямую нее собирают – она обязательно отводится в ливневую канализацию.

Многие полагают, что для сбора дождевой воды подходят только те кровли, скаты которых расположены под углом. Действительно, с таких крыш вода самотеком легко собирается в желоб, закрепленный по карнизу, далее перенаправляется в водосточную трубу, ну и уже из нее — в накопительный резервуар.

В этом случае не придется прокладывать дополнительных коммуникации под кровлей или (и) внутри здания. На скатах крыш, имеющих такую конструкцию, меньше скапливается пыль и мусор в виде листьев и веток, которые загрязняют стекающую воду и становятся помехой при ее отведении. Водосточные желоба будет достаточно закрыть специальными фильтрующими сетками, которые будут задерживать крупный мусор.

Справедливости ради надо сказать, что подавляющее большинство частных домов проектируется и возводится именно со скатными кровлями.

Вальмовая крыша является оптимальным вариантом для сбора воды, так как ее сток происходит по всему ее периметру – все стороны кровли имеют уклон.
Вальмовая крыша является оптимальным вариантом для сбора воды, так как ее сток происходит по всему ее периметру – все стороны кровли имеют уклон.

Тем не менее, в тех гораздо менее распространенных случаях, кода кровля планируется плоской, тоже вполне можно организовать сбор воды и с нее. Тем более что сбор и отведение ливневых стоков должны обеспечиваться практически на любых зданиях, за очень малым исключением. Так что грех не воспользоваться возможностью…

Даже на плоской крыше может быть задан небольшой уклон (порядка 3 градусов), достаточный, чтобы вода стекала в одну сторону, где ее «поджидает» лоток. Или же делаются локальные участки понижения в сторону дождеприемников-воронок.

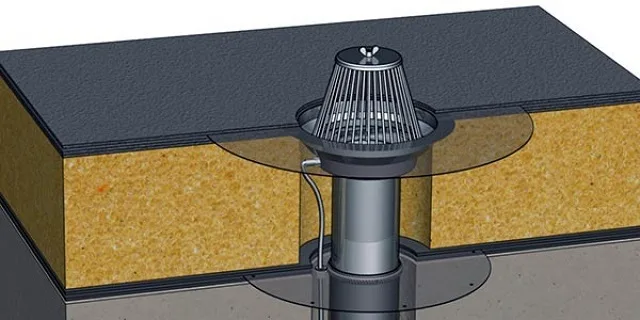

«Ловушка» для воды на плоской крыше
«Ловушка» для воды на плоской крыше

Этим «ловушки» для воды имеют продуманную сифонно-вакуумную конструкцию. Благодаря чему буквально всасывают воду, но не допуская при этом попадания в трубы воздуха.

Естественно, формирование уклона в сторону воронки производится при монтаже крыши и должно заранее учтено в проекте дома. Да и расположение водосточных труб, по крайней мере – на начальном верхнем их участке, предполагается внутри конструкции здания, что тоже осложняет задачу.

Кроме основной воронки для стока на плоских крышах, как правило, запланировано несколько дополнительных стоков, которые соединены с одной водосточной трубой, отводящей воду в резервуар. Если сетка главной «ловушки» засорится, то вода пойдет в резервные стоки.

Конструкции принимающих (от желобов) воронок могут быть разными, но все они должны быть обязательно оснащены защитной сеткой, задерживающей листву и другие крупные загрязнения, способные создать пробку внутри системы труб.

Из желоба ли, или из дождеприемника вода через воронку попадает в вертикальную часть водосточной трубы. Эта труба как раз может быть напрямую направлена в накопительный резервуар. Но все же правильнее будет – направить ее дождеприёмник ливневой канализации, сделав при этом отвод в накопительную емкость через специальный клапан-коллектор.

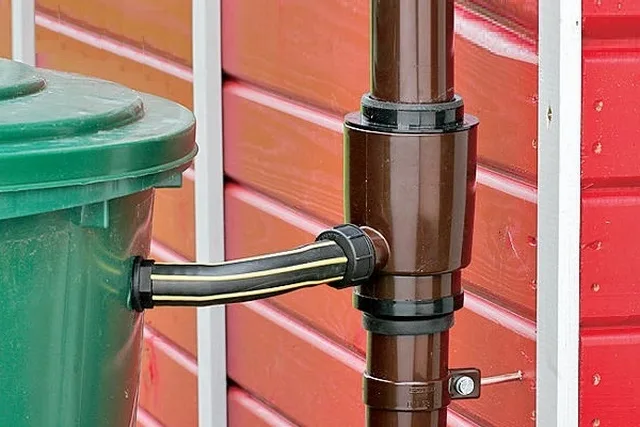

Дождевой коллектор на водосточной трубе перенаправляет воду в накопительный резервуар и поддерживает ее уровень, не допуская перелива через верх бочки.
Дождевой коллектор на водосточной трубе перенаправляет воду в накопительный резервуар и поддерживает ее уровень, не допуская перелива через верх бочки.

Почему с таким приспособлением будет намного лучше?  Давайте прежде всего глянем, как устроен этот коллектор.

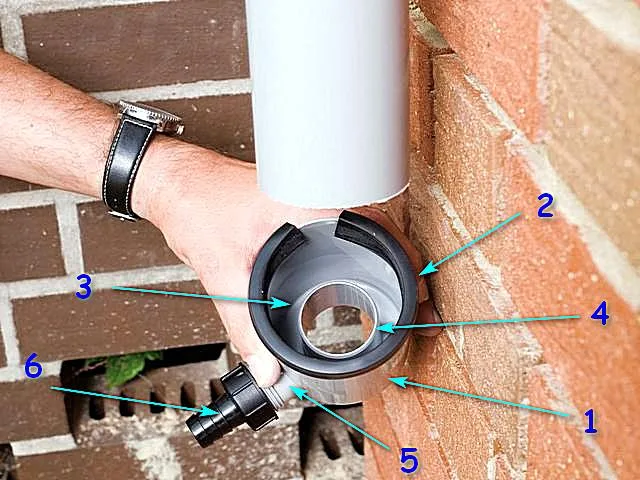

Устройство у дождевого клапана-коллектора несложное, да и его установка тоже особого труда не составляет.
Устройство у дождевого клапана-коллектора несложное, да и его установка тоже особого труда не составляет.

Этот коллектор вставляется в разрыв водосточной вертикально трубы в нужном месте (о высоте его установки – суть позднее). Поэтому корпус устройства (поз.1) имеет нужный диаметр, чтобы с учетом уплотнений (поз. 2) герметично и без особого труда установить его с требуемой позиции.

Сам по себе коллектор представляет собой стакан с дном (поз. 2 и 3) внутри которого размещен проходной цилиндр меньшего диаметра. В нижней части стакана имеется патрубок, выходящий наружу через боковую стенку (поз. 5). На этом патрубке, как правило, предусматривается штуцер (поз. 6) для подсоединения шланга, идущего от водосточной трубы к накопительному резервуару.

Как этот узел работает? Все очень просто!

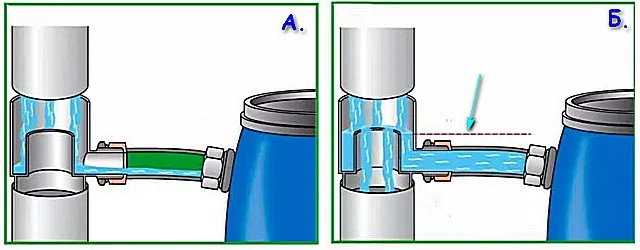

Принцип работы дождевого коллектора на вертикальном участке водосточной трубы.
Принцип работы дождевого коллектора на вертикальном участке водосточной трубы.

Когда идет совсем несильный или умеренный дождь, воды собирается немного, и она, как правило, стекает по стенкам водосточной трубы. Тем самым – попадая в стакан, и затем из него, через патрубок и подсоединенный шланг – в накопительный резервуар. При сильном дожде – все то же самое, но частично вода будет проскакивать вниз, в ливневую канализацию, минуя стакан коллектора, сразу через сквозной центральный цилиндрический канал. Все это показано на левом фрагменте иллюстрации (А.)

А вот теперь – внимание. Высота установки дождевого коллектора на водосточной трубе выбирается такой, чтобы верхний срез центрального сквозного канала совпадал с максимальным уровнем заполнения накопительного резервуара. На правом фрагменте рисунка (Б.) показано пунктирной линией и стрелкой.

Неважно, какой по интенсивности дождь идет, но как только гидрант наполнится до максимального уровня, «вступит в свои права» физический закон о сообщающихся сосудах. То есть наполнится и стакан коллектора до верхнего обреза центрального патрубка, и вся вода начнет попросту сливаться в ливневую канализацию. То есть переполнения резервуара однозначно не произойдет. Очень удобно, просто и надежно.

Это – не единственно возможный вариант. Так, коллектор может совмещаться еще и с дополнительным фильтром, удаляющим из воды крупный мусор, на давая ему ни попасть к гидрант, ни забить отводной патрубок. Таких приспособлений предлагается тоже немало, и если водосточные желоба не оснащены сеткой, то придется проводить фильтрацию именно здесь. (Хотя, если честно, нет, наверное, весомых оправданий отсутствию сетки в желобах – стоит она недорого, и устанавливается очень просто).

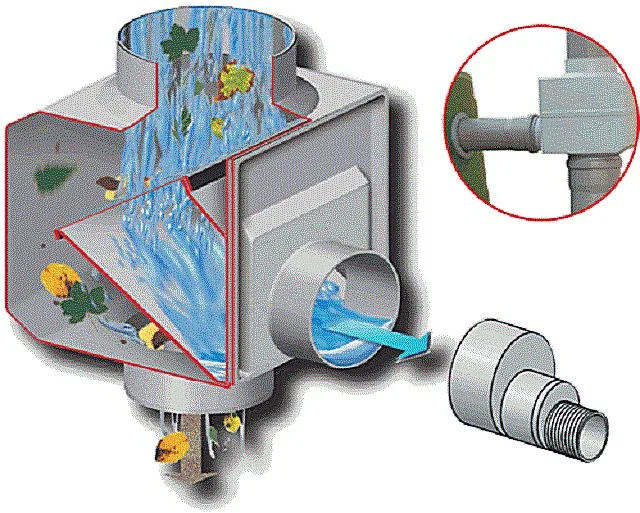

Коллектор со встроенным фильтром – производители дали ему красноречивое название «Дождевой терминатор».
Коллектор со встроенным фильтром – производители дали ему красноречивое название «Дождевой терминатор».

Заканчивал с системой водостока с крыши, стоит обозначить еще один очень важный нюанс. Он, кстати, в ряде случаев может оказаться даже определяющим при планировании системы сбора дождевой воды.  Речь идет о том, что далеко не все кровельные материалы подходят для безопасного использования собираемой воды даже для сугубо хозяйственных нужд. А все это – из-за компонентов, входящих в состав кровельных материалов, так как не все они безопасны для здоровья человека и для окружающей среды.

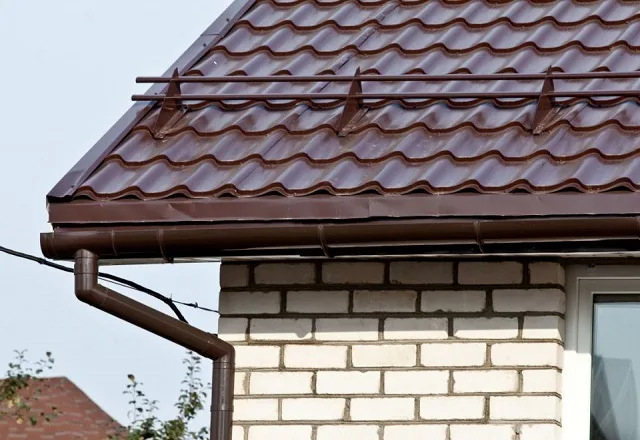

Кровля из металлочерепицы — отлично подходит для обустройства системы сбора воды
Кровля из металлочерепицы — отлично подходит для обустройства системы сбора воды

Не для кого уже не секрет, что асбест представляет собой очень серьёзную угрозу здоровью. А стало быть, нельзя назвать безопасным знакомый всем асбесто-цементный шифер. Поэтому во многих странах от производства и применения подобных материалов отказались на законодательном уровне.

У нас шифер пока не запрещен, но, надо сказать, серьёзно уже потерял в своей популярности. Но на многих домах старой постройки такое покрытие встречается все еще довольно часто.

Так вот, если кровля выполнена из шифера или стального оцинкованного листа, не имеющего защитного полимерного покрытия, то от идеи обустройства системы сбора и последующего использования дождевой воды лучше отказаться. Безопасными в этом плане вариантами кровли можно назвать металлическую и керамическую черепицу, профнастил, оцинкованный лист, покрытый защитным полимерным слоем, а также мягкую кровлю.

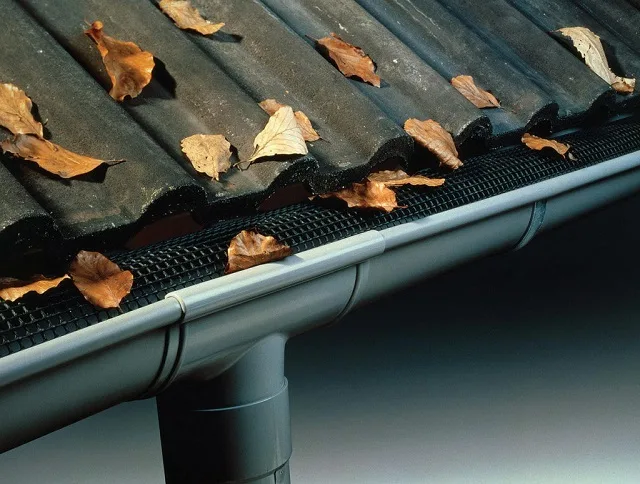

Пластиковая система водостока, желоба которой защищены сеткой, благодаря чему листья не попадают в водоотводную трубу, а, высыхая на сетке, слетают с нее вниз
Пластиковая система водостока, желоба которой защищены сеткой, благодаря чему листья не попадают в водоотводную трубу, а, высыхая на сетке, слетают с нее вниз

Еще одна опасность может таиться в материалах, из которых изготовлены водосточные желоба, трубы и крепления, так как они могут содержать цинк, свинец и медь. Оптимальным безопасным вариантом для сточных систем можно считать металл с полимерным покрытием. Никаких претензий не вызывают и современные качественные пластиковые водосточные системы.

Монтаж систем

Как устанавливается подземный гидрант

Подземное хранилище для дождевой воды чаще всего обустраивается в тех случаях, когда есть необходимость обеспечить ею дом на постоянной основе. После соответствующей подготовки ее мжно использовать практически в любых целях. Кроме, конечно, пищевых – там лучше поостеречься.

Чтобы вода поступала на станцию очистки максимально чистой, специалисты рекомендуют устанавливать даже не одну, а две емкости:

  • В первую из них вода будет поступать из водосточной системы, частично очищаться при входе в нее, а затем отстаиваться. То есть на дно осядут мелкие нерастворимые взвеси.
  • Во второй резервуар будет постепенно перетекать очищенная отстоянная вода, и уже из него подаваться в дом на рубежи водоподготовки.

В любом случае необходимо тщательно продумать систему это водоподготовки – в зависимости от того, какая конечная цель по использованию воды предполагается, то есть какого уровня очисти необходимо достигнуть.

Подготовка воды к использованию – серьезная задача!

Из какого бы источника ни получалась вода для различных надобностей, ее следует «довести до ума», чтобы она не представляла никакой опасности для здоровья человека. Для этого существуют разнообразные фильтры грубой и тонкой очистки воды различного принципа действия. Подробности – в специальной публикации нашего портала.

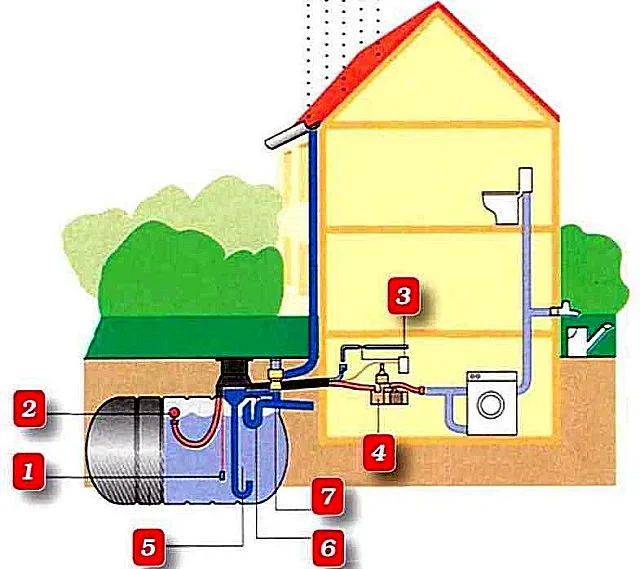

Один из примеров системы сбора и подачи дождевой воды в дом.
Один из примеров системы сбора и подачи дождевой воды в дом.

На представленной иллюстрации показаны все основные узлы конструкции. Правда, не все они обозначены выносками, поэтому необходимо несколько расширить список.

Итак, вода, стекающая по скату кровли, попадает в желоб, защищенный сеткой, собирающей крупный мусор.

Собранный желобом поток проходит через водосточную трубу, на которой тоже может стоять самоочищающийся фильтр, по типу того, о чем речь шла выше («дождевой терминатор»).

Далее, вода поступает в резервуар, и опять же через фильтр, который отсеивает более мелкий мусор.

Теперь можно переходить к обозначениям, показанным на схеме:

  1. Датчик, фиксирующий минимальный уровень воды в резервуаре.
  2. Поплавковый фильтр тонкой очистки. По сути – это всасывающий патрубок, оснащенный фильтрующий сеткой. Всегда расположен немного ниже уровня воды, что позволяет избежать поднятия мути со дна резервуара, где так или иначе будет скапливаться осадок.
  3. Контроллер уровня воды, связанный с реле управления насосом. .
  4. Поверхностный насос, обеспечивавший забор воды из гидранта и ее подачу на точки потребления пол требуемым напором. Насос, кстати, может использоваться и погружной.
  5. Полипропиленовый резервуар для накопления воды.
  6. Сифон, необходимый для корректной работы системы при наполнении и заборе воды.
  7. Фильтр тонкой очистки, устанавливаемый перед насосом.

Как правило, компании, занимающиеся реализацией емкостей для сбора дождевой воды, предлагают своим покупателям комплекты систем очистки, идеально подходящие к определенному гидранту. Одним из таких изготовителей является германская компания «Graf», продукция которой пользуется широким спросом у российского потребителя.

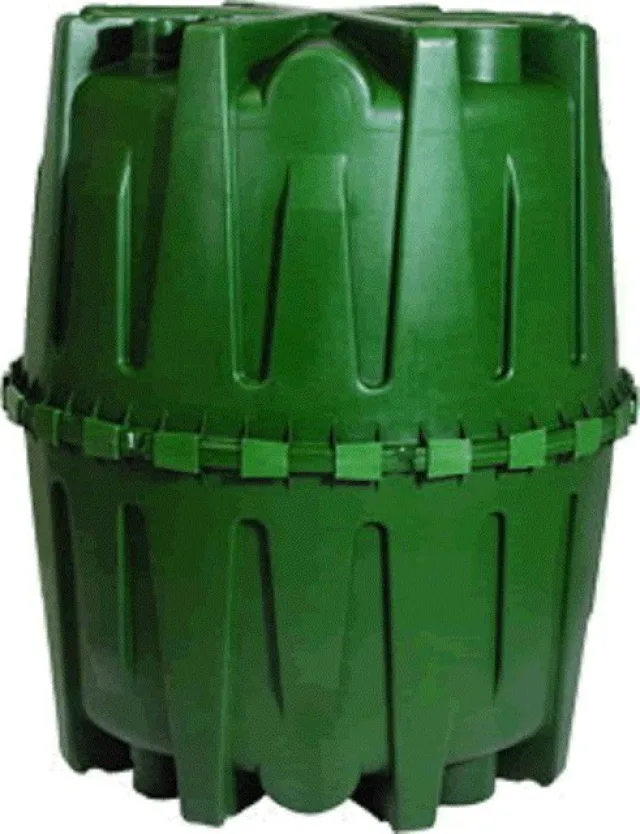

Гидрант «Геркулес» компании «Graf» предназначена для подземной установки или же для монтажа в подвальном помещении. Может использоваться в канализационных системах или же в качестве накопителя дождевой воды. Параметры емкости: объем — 1600 литров, вес — 60 кг, диаметр -1350 мм, высота 1600 мм.  В верхней части предусмотрены выходы для труб диаметром, 100 и 70 мм.

Далее в качестве примера будет рассмотрена последовательность монтажных работ по установке подземной емкости «Carat S» той же компании «Graf» и ее обвязка всем необходимым оборудованием.

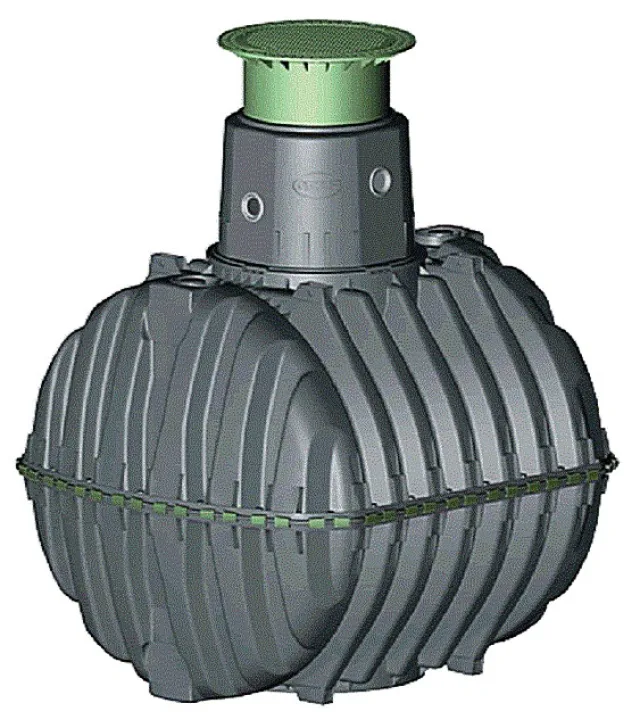

Резервуар «Carat S» для сбора дождевой воды или же используемый в качестве локальных очистных сооружений.
Резервуар «Carat S» для сбора дождевой воды или же используемый в качестве локальных очистных сооружений.

Емкость «Carat S» производится из специального материала «Duralen», являющегося одной из модификаций полипропилена. Материал ударопрочен и устойчив к деформации при воздействии на него характерными для подземного размещения нагрузками. Резервуар собирается из двух частей, между которыми устанавливается уплотнитель, обеспечивающий герметичное и долговечное соединение. Производитель дает на гидрант весьма полновесную гарантию в 15 лет

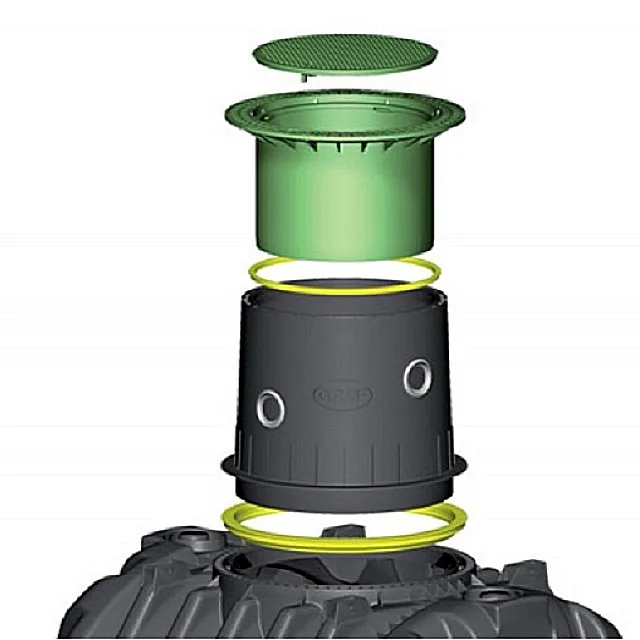

Горловина и люк резервуара
Горловина и люк резервуара

Горловина емкости, высотой в 610 мм и внутренним диаметром в 800 мм, обеспечивает простой доступ к внутреннему пространству резервуара для его очистки. Она может поворачиваться для упрощения подключения труб. Предусмотрено точное прилегание люка, устанавливаемого сверху горловины, к поверхности грунта.

Выпускается целая линейка подобных гидрантов разных размеров:

Наименование параметров«Carat 3 S»«Carat 4 S»«Carat 5 S»«Carat 6 S»
Объем резервуара, л2700375048006500
Масса резервуара, кг120150185220
Высота вместе с куполом, мм2010220024302710
Ширина, мм1565175519852190
Длина резервуара, мм2080228022802390
Средняя стоимость на 2019 год, руб.80 00095 000120 000160 000

Системы забора, очистки и подачи дождевой воды в дом могут быть разными и собираться из отдельно приобретаемых приборов, деталей и узлов. Поэтому, если решено приобрести готовую накопительную емкость, рекомендуется узнать у продавца о наличии всего необходимого для организации системы. В случае, если комплект оборудования не предлагается, то его можно собрать самостоятельно. Каких-то существенных отличий в конструкции нет – все подчиняется принципам создания системы водоснабжения из внешнего источника с использованием погружного или поверхностного насоса (насосной станции).

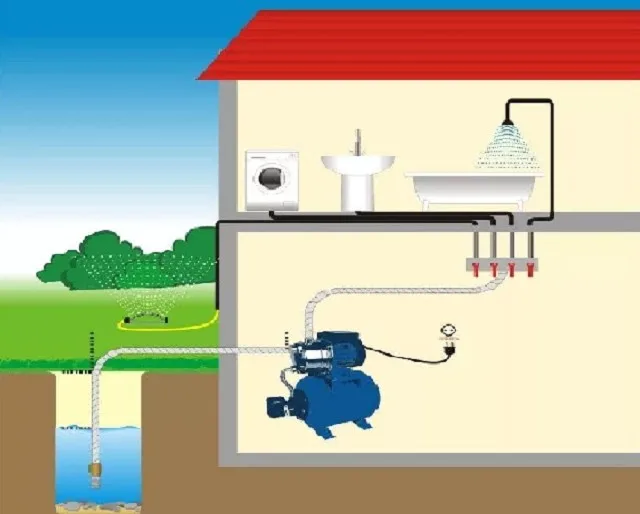

 Схема подачи воды в дом из внешнего источника – колодца или скважины. По этому же принципу собирается и подача воды из «дождевого» гидранта.
Схема подачи воды в дом из внешнего источника – колодца или скважины. По этому же принципу собирается и подача воды из «дождевого» гидранта.

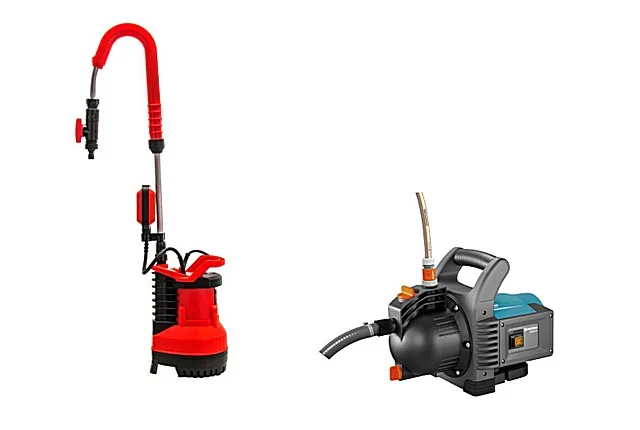

Какой насос подойдёт для подачи воды на точки потребления?

Все зависит от того, по какой схеме будет организовываться подача воды уже непосредственно в доме. Но, вообще-то, оптимальным вариантом выглядит установка насосной станции для скважины или колодца. Про них подробно рассказывается в специальной статье нашего портала.

 Итак, монтаж подземной емкости может выглядеть примерно так:

ИллюстрацияКраткое описание выполняемых операций
Какой бы резервуар ни был выбран для накопления дождевой воды, если он будет устанавливаться с заглублением в грунт, придется выкапывать под него котлован.
При рытье котлована необходимо учитывать уровень прохождения грунтовых вод, а также то, что засыпной слой грунта должен иметь толщину от верха емкости не менее 500 мм. Принимается в расчет толщина песчано-гравийной подушки или заливаемой бетонной плиты.
Дно котлована желательно укрепить железобетонной плитой, которая станет подставкой под резервуар.
Её толщина зависит от объема резервуара, поэтому этот параметр следует рассчитать заранее. Площадь поверхности плиты должна соответствовать размеру устанавливаемой на нее емкости.
При высоком расположении грунтовых вод к этой же плите будет проводиться анкеровка гидранта, во избежание его всплытия.

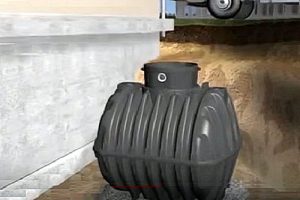

Следующим шагом на бетонный «подиум» устанавливается резервуар. Как правило, для его спуска в котлован требуется специальная техника. Однако, если емкость имеет небольшой вес, то можно продумать ее спуск в котлован вручную. Все будет зависеть от материала изготовления резервуара, его формы и глубины котлована.
Добиваются полной устойчивости резервуара, при необходимости – проводят его строповку к плите тросами (анкерование).

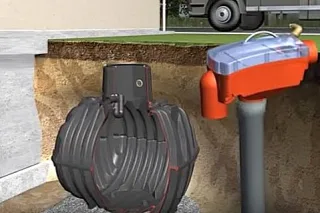

После надежной установки резервуара, на него монтируется горловина. Однако, прежде чем ее прикрутить, по краю проема укладывается штатный резиновый уплотнитель.
В горловине предусмотрены отверстия для монтажа труб – их следует правильно сориентировать именно на этом этапе работ.
Начинается последовательный монтаж внутреннего оборудования подземного гидранта.

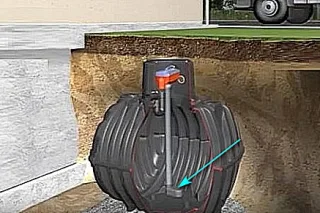

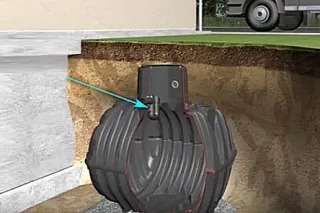

Первым устанавливается сифон (показан стрелкой). Через этот сифон будет подключаться труба для сброса излишков воды в ливневую или дренажную канализацию

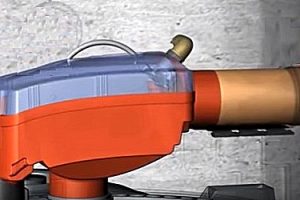

Следующим этапом собирается входной бокс с фильтром и патрубками для подключения рукавов и труб.
Этот бокс служит и своеобразным «распределителем потоков», и важным элементом автоматизированной системы управления.
В нижней части бокса подсоединяется вертикальный патрубок, по которому поступающая собранная с кровли вода направляется в донную часть резервуара.
Вся конструкция устанавливается в резервуар и закрепляется в горловине на штатных креплениях.

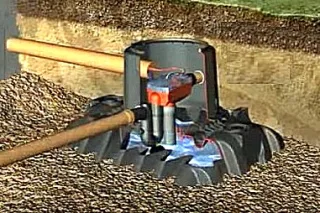

В нижней части этого патрубка расположен блок, который, во-первых, перенаправляет движение потока вверх, чтобы не понимать муть со дна. Во-вторых, там находится датчик минимального уровня воды в резервуаре.

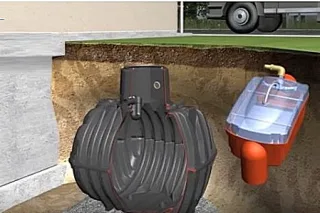

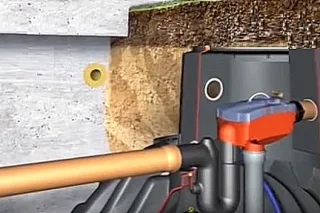

К установленному и уже слегка присыпанному грунтом (для надежной фиксации по месту) резервуару подводятся трубы.

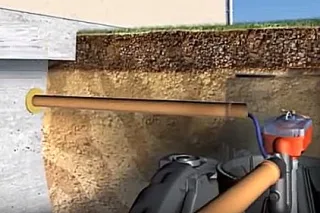

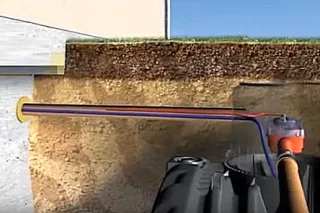

В демонстрируемом варианте с правой стороны подводится труба, через которую в резервуар через фильтр будет поступать вода из водосточной системы.
С левой стороны к патрубку колена подключается труба перелива, которая будет отводить излишек жидкости, если емкость будет переполняться.
На этой иллюстрации показано подключение подводящей собранную воду трубы к патрубку фильтрующего бокса.
А здесь хорошо представлено подключение трубы перелива, через которую излишек воды будет уходить в ливневую канализацию или же непосредственно на поля фильтрации (в дренажные туннели, установленные в грунте на глубине в выбранных оптимальных местах).
Естественно, после коммутации этих двух труб сразу проводятся все необходимые работы по герметизации проходов через стенки горловины и соединительных узлов. Одновременно создаются условия для прокладки еще одной трубы – от накопительного резервуара в дом.
В этом подготовленном месте через горловину заводится пластиковая труба, ведущая к дому. Она должна расположиться выше возможного максимального уровня воды в гидранте.
Дело в том, что эта труба станет выполнять роль «футляра», то есть канала, через который пройдут от резервуара к дому все необходимые коммуникации.

В частности, на иллюстрации показана прокладка гибкой трубы синего цвета – через нее как раз и будет осуществляться подача воды в дом для дальнейшего потребления.
На этой иллюстрации тоже хорошо видна синяя трубка (шланг), подающая очищенную воду, которая всасывается с верхних слоев набранного запаса.
Через этот же канал пропускается шланг (красного цвета), предназначенный для «обратной связи» - сигнализирующий об уровне воды в резервуаре на блок управления, расположенный в доме.
Блок управления, включающий в себя и поверхностный насос, устанавливается в одном из подсобных помещений дома, и обеспечивает бесперебойную работу системы.
В комплекс входит прием и распределение воды, а также контроль за уровнем ее в резервуаре.
То есть блок обладает возможностью перенаправления потоков, хотя бы из тез соображений, что подземный гидрант ни в коем случае не должен опорожняться полностью, ниже установленного производителем минимального уровня воды – иначе он может не выдержать давления грунта.
То есть если нужно – подача воды из бака будет прекращена, а при необходимости – его можно и «аварийно» пополнить из другого источника.
На этой иллюстрации хорошо поплавок см фильтром, через который производится забор воды из поверхностной области, с последующей передачей через синий шланг в дом. Хорошо показан и сифон с дренажной трубой. Если уровень достигает максимума, то переполнения все равно не произойдет – по закону сообщающихся сосудов вода начнет через сифон уходить в дренаж или ливневую канализацию. Или, бывает и так – в соседний накопительный резервуар.
На этой иллюстрации можно проследить поступление дождевой воды в гидрант через филирующий бокс. Кроме того, хорошо видно, что в трубу-канал входят две трубки (шланга), синего и красного цвета, о предназначении которых уже говорилось, и сигнальных проводов в качественной изоляции – идущих- к датчикам уровня воды, коммутирующих из с модулем управления.
Убедившись, что система функционирует, резервуар постепенно заполняется водой, и параллельно этому наполнению производится засыпка грунтом.
Этот этап засыпки ведется до уровня основания горловины.
Закапывать пустой резервуар – категорически запрещено!

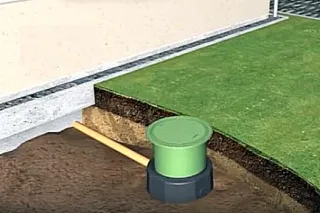

После этого в горловину устанавливается люк со своей «шахтой».
Удлиненный участок этой «шахты» позволяет варьировать высоту установки люка. Обычно его выводят вровень с уровнем земли.
При этом необходимо учитывать, что засыпанный в котлован грунт вскорости способен дать усадку. Поэтому не следует полностью вывозить его остатки с участка. Спустя некоторое время на просевший участок необходимо будет произвести досыпку.
Люк должен быть расположен заподлицо с газоном или грунтом на участке, так, чтобы он не мешал движению по территории. Или даже работе садовой косилки.

Как уже отмечалось выше, это только один из возможных вариантов обустройства подземного хранилища для дождевой воды. Необходимо отметить, что покупка комплекта, изготовленного в компании «Graf» обойдется совсем недешево. Поэтому многие владельцы участков, решившие воспользоваться дождевой водой для своих нужд, выбирают более доступные по цене резервуары, подбирая к ним детали и узлы для сборки системы подачи воды в дом.

Но надо сказать, что принципиальной разницы по порядку проведения работ – не будет. То есть общее представление вполне дает и показанный пример.

Монтаж надземной системы сбора дождевой воды

В данном случае имеет смысл разделить все многообразие конструкций на два базовых варианта:

  • Самый простой, о котором уже упоминалось выше, с использованием бочки, устанавливаемой под водосток. Этот способ подходит для сбора воды только для полива. Однако, отстоянная дождевая вода – это лучшее, что может быть для орошения растений, поэтому этот вариант не стоит отклонять, тем более что он самый доступный по стоимости.
Самый простой вариант для сбора дождевой воды, которая сможет выручить в засушливые дни
Самый простой вариант для сбора дождевой воды, которая сможет выручить в засушливые дни

Если бочку приподнять над грунтом и обустроить кран в нижней части ее стенки, то вода будет идти самотеком по присоединенному шлангу. Этого иногда достаточно, скажем, для набора в ручную лейку или для капельного полива. Дополнительно в верхней части емкости также следует врезать штуцер для закрепления другого шланга, который не допустит перелива воды через края бочки. Этот шланг может быть направлен на грядки, отведен в канализацию или дренажную систему.

Чтобы установить какое-то оросительное устройство или применить поливальный «пистолет», конечно, потребуется создание напора с помощью насоса. Можно подобрать специальный поверхностный или погружной насос для полива – подобных моделей, рассчитанных именно для садовых работ, предлагается немало.

Погружной (слева) и поверхностный насосы, ращработанные специально для орошения сада или огорода.
Погружной (слева) и поверхностный насосы, ращработанные специально для орошения сада или огорода.

Но чтобы правильно выбрать такой насос, надо заранее определить, какой потребуется напор, и какая производительность.

С напором понятно. Он должен быть таким, чтобы было преодолено, во-первых, возможное превышение участка полива над точкой установки насоса (особо актуально для участков на пересечённой местности). Во-вторых, гидравлическое сопротивление шлангов, с учётом их длины и диаметра условного прохода. Ну и, наконец, на конечной точке должен после всего этого оставаться такой напор, который бы обеспечил нормальную работу оросительных установок или разбрызгивателей. Это должно быть указано в паспорте подобных изделий. Ну уж меньше, наверное, одной технической атмосферы (10 метров водяного столба) на выходе точно быть не должно.

Ниже размещен онлайн-калькулятор, который позволит провести такой расчет быстро и точно.

Калькулятор расчёта минимального напора для огородного насоса.

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ТРЕБУЕМЫЙ МИНИМАЛЬНЫЙ НАПОР»
Превышение самой высокой точки полива над точкой планируемой установки насоса, метров
Расстояние от точки насоса до самого дальнего участка полива, метров
Диаметр используемых шлангов
Минимальное давление, необходимое для работы оросительных устройств

Теперь – о производительности. Если известна площадь участков под полив, и примерный удельный расход воды, то несложно вычислить общий выливаемые объем. Удельный расход огородники выбирают сами, исходя из особенностей оросительного режима высаженных культур – от трех до восьми литров на квадратный метр.

Осталось узнать время. Полив чаще всего проводят в вечерние часы, то есть отводят ему какое-то ограниченное время. Скажем, 1,5 или 2 часа. За это время необходимо уложиться, то есть насос должен успеть прокачать требуемый объем воды.

Понятно, что огород обычно поливают не в сплошную, а в один день, например, одни культуры, назавтра – другие, потом – третьи и т.д. Да  расход воды для разных культур тоже будет неодинаков. То есть можно провести несколько расчётов, и по их итогам определить ту производительность насоса, которой устроит при любом из вариантов.

Все это сделать несложно, если воспользоваться онлайн-калькулятором.

Калькулятор расчета минимальной производительности насоса для полива.

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ МИНИМАЛЬНУЮ ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА»
Выберите удобную для себя единицу измерения площади
Площадь орошаемого участка
Принятая норма орошения на 1 квадратный метр
Планируемое время на проведение полива

  • Второй подход к организации наземной системы — более сложный, и предполагает использования дождевой воды для разнообразных хозяйственных нужд в загородном доме. Эта система, кстати, если вдуматься, то мало чем отличается от обустройства подземного резервуара.

Посудите сами:

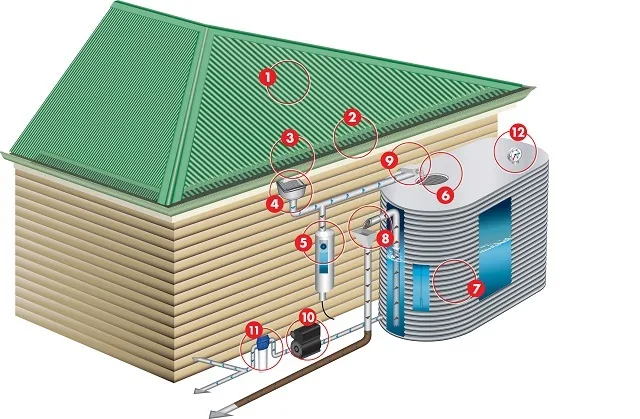

 Система сбора дождевой воды с наземным резервуаром, но с использованием созданного запаса как для полива, так и для других хозяйственных нужд.
Система сбора дождевой воды с наземным резервуаром, но с использованием созданного запаса как для полива, так и для других хозяйственных нужд.

Давайте просто вкратце пройдёмся по основным элементам и узлам этой системы. (Понятно, что это всего лишь пример, но многое можно взять при планировании собственного варианта).

  1. Крыша вальмовой конструкции с экологически чистым кровельным покрытием.
  2. Самоочищающаяся решетка, устанавливаемая сверху сточного желоба водосточной системы. Установив такую защиту, можно быть почти уверенным в том, что в желобе не возникнет пробка из-за крупного мусора.
  3. Водосточный желоб — должен также быть изготовлен из химически нейтрального материала, не портящий транспортируемую по нему воду..
  4. Водосборные воронки, закрепляемые на желобе и водосточной трубе.
  5. Водоотводящий клапан, устанавливаемый для того, чтобы первая вода начавшегося дождя, которая смывает с крыши скопившуюся пыль, не попадала в хранилище.
  6. Приемная горловина резервуара, в которую будет поступать вода из желоба. Должная быть защищена легко очищающейся или же самоочищающейся решеткой- фильтром.
  7. Резервуар должен быть выполнен из «чистого», ударопрочного и устойчивого к внешнему воздействию материала. Чаще всего для этой цели используется полипропилен или же покрытый с обеих сторон качественным полимерным составом металл. Объем резервуара выбирается на усмотрение владельца домовладения.
  8. Система перелива, соединенная с дренажной системой. Патрубок для перелива располагается в верхней части стенки резервуара, к нему может быть подведена труба с воронкой, как представлено на данной схеме, или же закреплен шланг.
  9. Слив, закрепляемый к желобу. Он необходим для того, чтобы поток был направлен в приемное отверстие резервуара.
  10.  Поверхностный насос, создающий в системе напор для подачи воды в дом и распределения по точкам. Может использоваться и погружной насос.
  11. Фильтр для тонкой очистки воды перед подачей в дом. Однако, его лучше установить перед насосом, чтобы грязь не сократила его срок эксплуатации.
  12. Датчик уровня воды в резервуаре. Этот элемент системы может иметь разную конструкцию.

Это — общая схема, а частности додумываются уже по обстоятельствам, с учетом особенностей создаваемой системы.

*  *  *  *  *  *  *

Итак, в данной публикации были представлены общие сведения об обустройстве системы сбора, хранения и последующего полезного использования дождевой воды. Однако в каждом конкретном случае необходимо производить проектирование индивидуально.

Кроме того, и размещение резервуара, и его объем может быть разными. Поэтому оценка примерного бюджета реализации такого проекта – дело тоже очень и очень специфичное. Равно, как и оценка приобретаемой выгоды – когда и в каких размерах начнет весомо ощущаться экономия.

В завершение публикации – видео пример, как реально была обустроена система сбора дождевой воды с помощью пластиковых «еврокубов».

Видео: Самостоятельное изготовление системы сбора дождевой воды.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5
  • Виктория

    Ответить

    В Германии существует, так называемый, налог на дождь. То есть немцы платят за то, что с территории их домашнего хозяйства, (отличной от грунтовой) стекает дождевая вода в городскую канализацию . Поэтому такие системы сбора дождевой воды повсеместно распространены в Германии. Это мера позволяет не только не платить налог на дождь, но и сэкономить плату за воду.

  • Владимир

    Ответить

    Система сбора дождевой воды конечно здорово экономит воду из центрального водоснабжения и деньги. Скажите только пожалуйста фильтровать , то есть проводить её предварительную очистку для использования в бане или для полива растений нужно или нет?

Добавить комментарий
