Не многие знают для чего необходим жироуловитель для канализации из столовой. В условиях, где применяется большое количество кухонной техники, происходит загрязнение канализации жировыми отходами. К такой технике относятся фритюрницы, гриль, оборудование для мойки посуды. С помощью жироуловителя удается избежать загрязнения канализации.

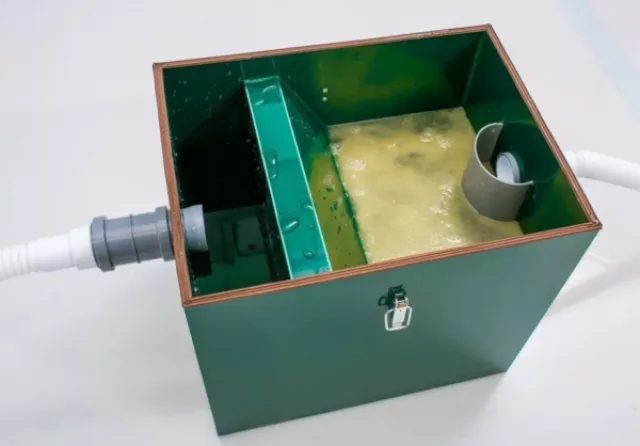

Жироуловитель для канализации из столовой
Жироуловитель для канализации из столовой

Особенности устройства

Назначение этого типа оборудования сводится к подготовке стоков к выбросу в общественную канализационную сеть, что по законодательству связано со строгими нормативами относительно массовой доли жиров, допустимой в составе стоков.

Емкость жироуловителя располагают по пути движения стоков в санитарном коллекторе из заведений общественного питания (рестораны, столовые, кафе, чебуречные), производственных помещений по изготовлению продуктов питания и частных домов.

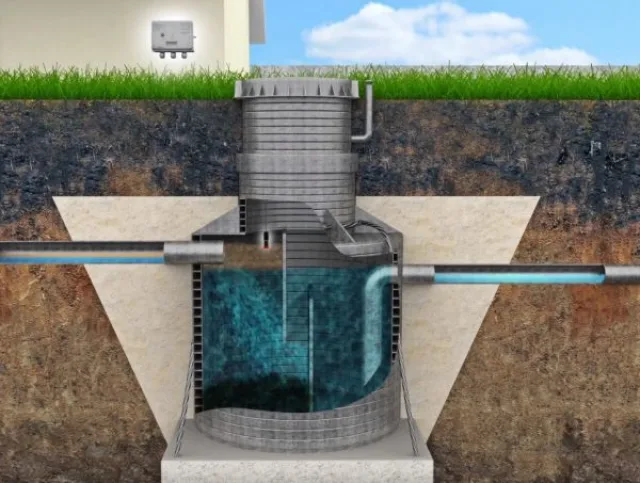

Подземная конструкция
Подземная конструкция

Резервуар выполняет следующие функции:

  • отделяет, собирает и удаляет масло и жир из стоков;
  • защищает очистные резервуары, собственную и общественную канализацию от образования жировых пробок;
  • предупреждает блокировку магистралей на отдельных участках, что может привести к серьёзной аварии. Оседая на внутренних стенках труб, жир со временем уменьшает их диаметр и проходимость, вызывая образование засоров;
  • обеспечивает соблюдение действующих норм содержания в стоках вредных примесей в виде жира;
  • повышает экономичность обслуживания системы канализации.

Обратите внимание! Дешевые жироуловители требуют больших стол и финансовых затрат на их обслуживания, при том что установка этого устройства является обязанным условием при открытии точки общественного питания. Поэтому все объекты общепита на сегодня оборудованы жироловками для канализации.

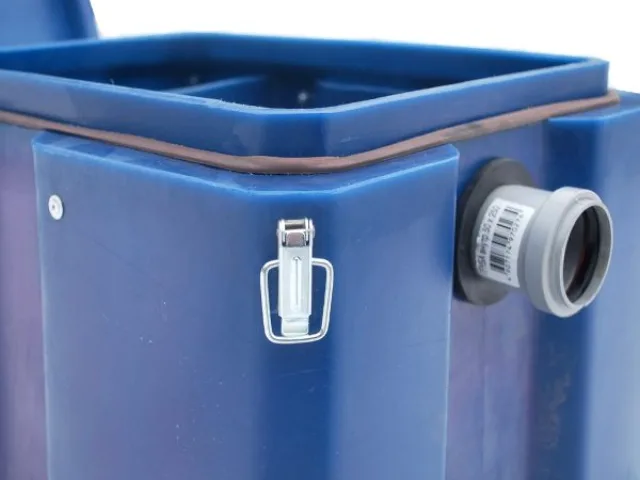

Пластиковый компактный вариант
Пластиковый компактный вариант

К состоянию сточных вод относительно содержания в них жиров в последнее время на законодательном уровне предъявляются довольно жесткие требования. Чтобы обеспечить их соблюдение и избежать штрафных санкций со стороны проверяющих органов, жироуловители доукомплектовывают сорбционным фильтром. Это позволяет получить на выходе количество жиропродуктов не более 1 мг/л.

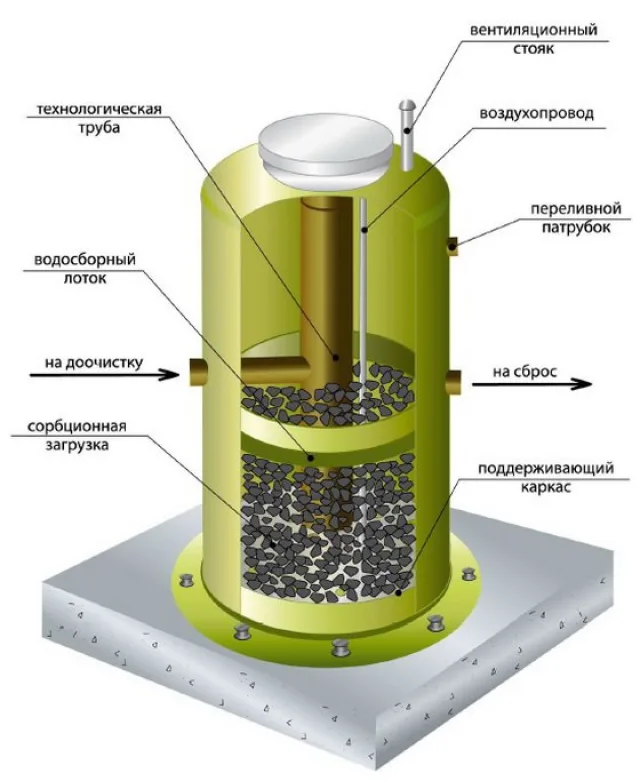

Сорбционный фильтр для стоков
Сорбционный фильтр для стоков

Помимо этого устройства с подземным расположением, независимо от вида и модификации, оснащаются следующими средствами:

  • измерителем с блоком звукового сопровождения для контроля уровня жира;
  • прибором для контроля уровня осадка;
  • прибором для сигнализации о наполнении резервуара;
  • автоматизированной системой сбора и отведения жира;
  • автоматизированной системой отведения осадка.

Для эксплуатации оборудования в регионах с преобладанием низких температур при неглубоком расположении резервуаров корпус жироловок выполняют в утепленном виде.

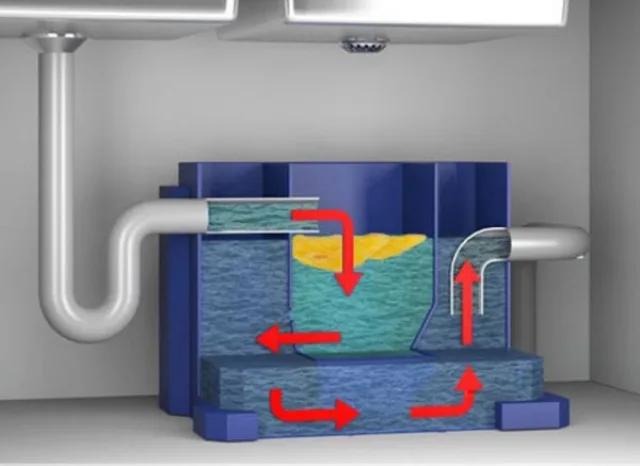

Принцип действия устройства
Принцип действия устройства

Виды оборудования

Жироловки делятся на несколько видов, в зависимости от назначения, размера и места установки.

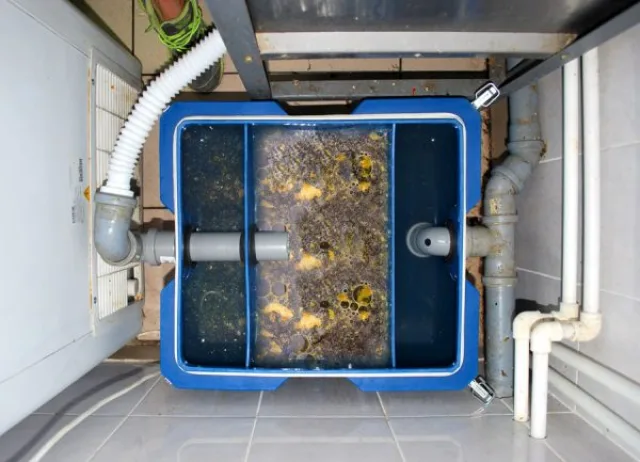

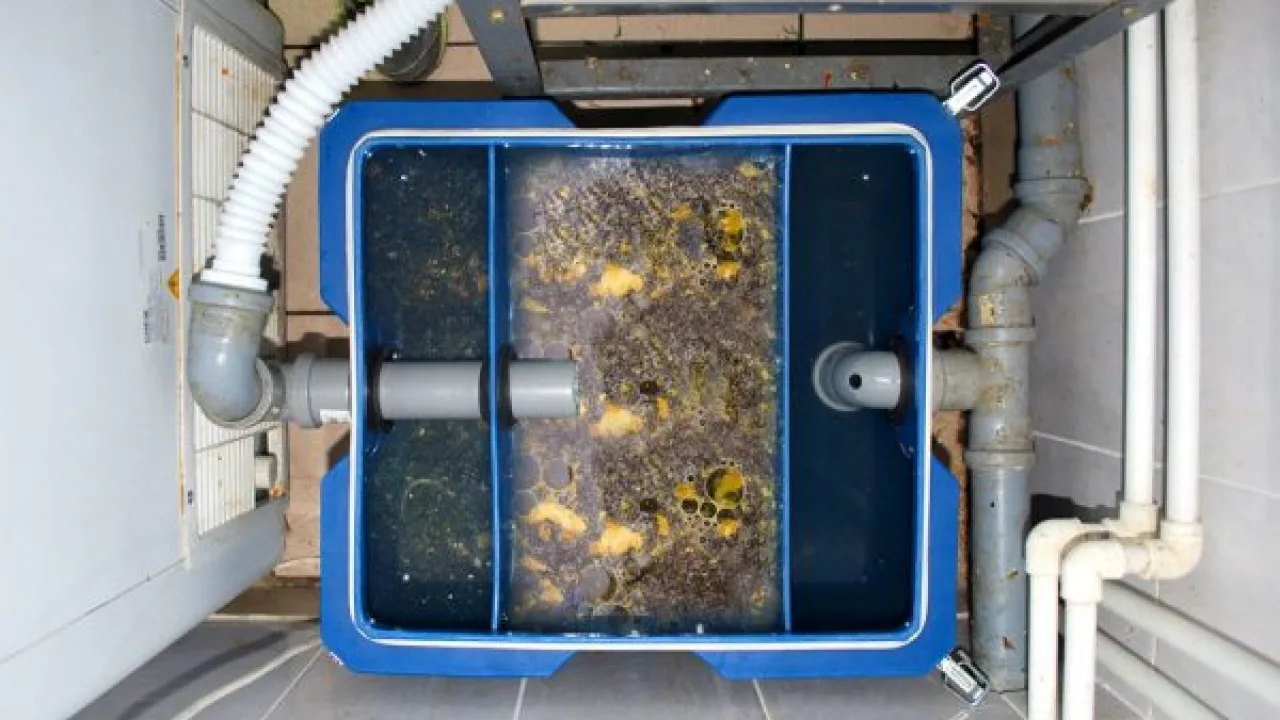

Жироуловитель в действии
Жироуловитель в действии

Для объектов общественного питания

Устройства отличаются небольшим размером. Устанавливаются в помещении. Наиболее распространенный тип жироуловителей.

Самый востребованный вид жироловок на сегодня – автономные аэрируемые устройства. Практически не нуждаются в чистке за счет непрерывного насыщения стоков, находящихся в отстойнике, кислородом. Кислород провоцирует просто аэробных бактерий, которые предотвращают процесс гниения стоков и эффективно их перерабатывают.

Автоматическое устройство очистки стоков от жира для кафе
Автоматическое устройство очистки стоков от жира для кафе

Это единственный тип жироуловителей, модификация которого позволяет эффективно очищать ставки от растворенных в воде (эмульгированных) жиров.

Автоматический тип устройства оснащен системой слива и отведения жира во внешний накопитель. Преимущество такой системы:

  • возможность экономии средств и времени на обслуживании устройства;
  • компактный размер изделия;
  • высокая эффективность;
  • длительный срок эксплуатации (до 10 лет) за счет практичного материала изготовления — полипропилена и нержавеющей стали.

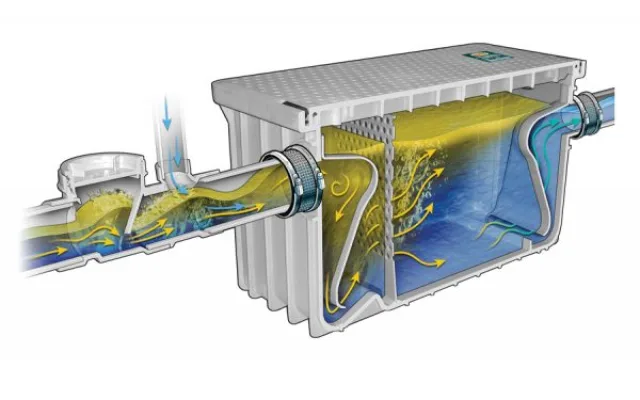

Работа компактного устройства
Работа компактного устройства

При установке оборудования в помещении для него отводят место в подвале, в отдельной комнате или под раковиной.

Перед тем как приобрести и установить устройство под мойку, необходимо произвести тщательные замеры пространства. Если оборудование устанавливают внутрь напольной тумбы, то необходимо обеспечить расстояние от жироловки до стен шкафа не менее 3-4 см. Доступ к оборудованию для проведения профилактического и ремонтного обслуживания должен быть свободным.

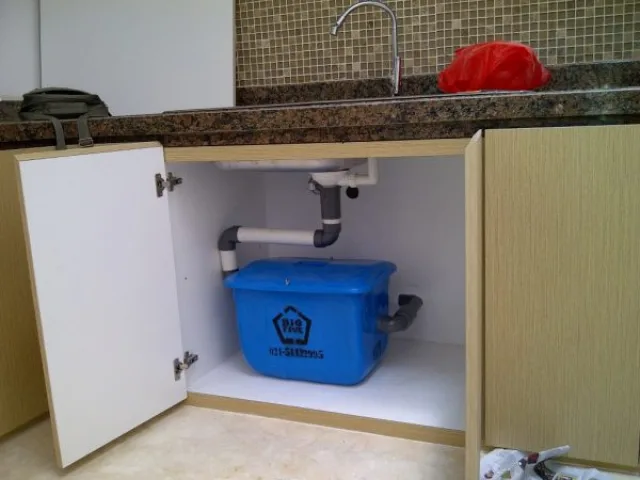

Бытовое устройство по отведению жира из стоков
Бытовое устройство по отведению жира из стоков

Для производственных цехов

Крупные производственные предприятия, выпускающие продукты питания, а также крупные рестораны и столовые оснащаются специальными прямоугольными цеховыми жироуловителями. Устройства отличаются внушительными размерами и рабочим объемом 400 — 5000 л.

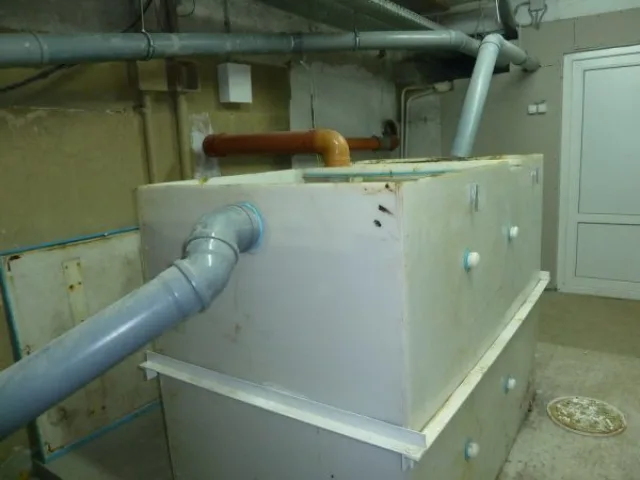

Промышленный образец
Промышленный образец

Монтируют такие жироловки внутри технического помещения. Это позволяет сэкономить свободное пространство кухни. За счет прямоугольной формы оборудования подключить его можно в необходимом месте. Остальные характеристики устройства схожи с аналогом, размещаемым под землей.

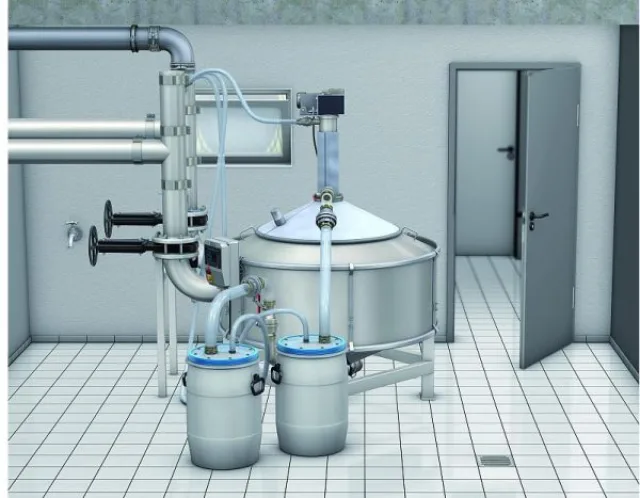

Габаритные промышленные устройства устанавливают в отдельных помещениях
Габаритные промышленные устройства устанавливают в отдельных помещениях

С подземным размещением

Подземное размещение жироуловителями может быть вертикальным и горизонтальным. Отличаются они только способом монтажа, но не принципом действия. К канализации такое опробование подключают непосредственно под землей.

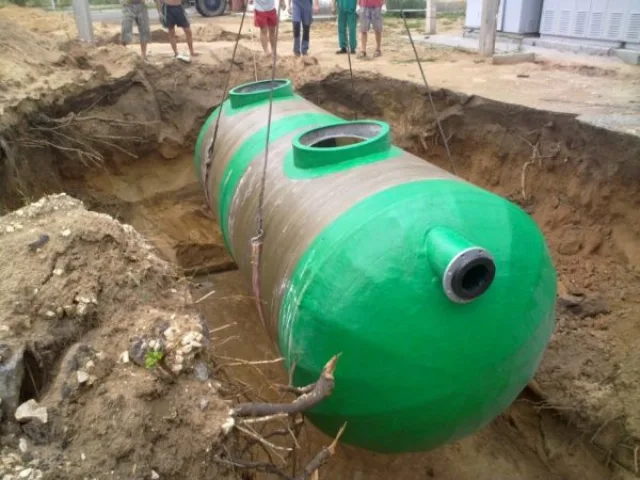

Укладка горизонтального подземного резервуара
Укладка горизонтального подземного резервуара

Вертикальное расположение

Такой способ расположения идеально подходит для очищения стоков, поступающих небольшим потоком. Устройства с продольным способом расположения удобно использовать в условиях дефицита свободного пространства. Среди прочих промышленных аналогов жироловки этого топика наиболее востребованы из-за компактных размеров и доступной стоимости.

Существует несколько модификаций вертикальных жироуловителей: с регулируемой горловиной, с площадкой для обслуживания, с корпусом, оснащенным лестницей.

Промышленный вертикальный резервуар
Промышленный вертикальный резервуар

Монтаж — подземный. В подготовленный котлован погружают пригрузочную плиту и осуществляют врезку в трубопровод. Чтобы монтаж был удобен, используют съемные горловины — регулировка высоты перед обратной засыпкой и транспортировка устройства существенно облегчается. Установка «с пригрузом» применяется в условиях близкого прохождения грунтовых вод, чтобы избежать всплытия резервуара. Также плита обеспечивает равномерное распределение нагрузок.

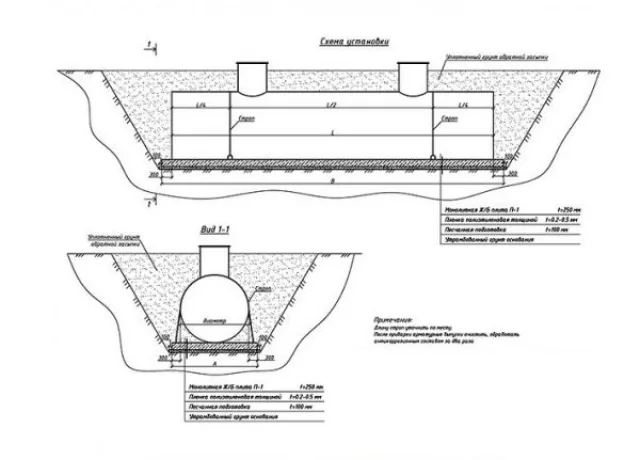

Принцип укладки на бетонную плиту
Принцип укладки на бетонную плиту

Пригрузочная плита имеет толщину не меньше 25 см. По ширине и глубине она должна быть больше резервуара не меньше чем на 50 см. Плита – монолитная, усиленная арматурой, поэтому заливается путем устройства опалубки на дне котлована. В плите предусматривают специальные проушины, к которым на стропы будет крепиться жироуловитель.

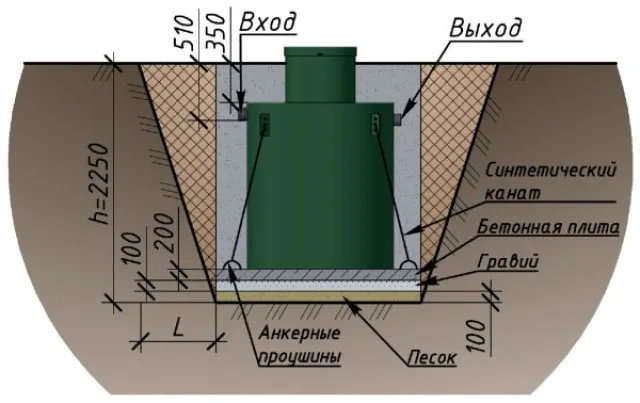

Принцип укладки с пригрузочной плитой
Принцип укладки с пригрузочной плитой

Обратите внимание! При установке жироуловителя под парковкой или оживленной автодорогой, под дорожным полотном над резервуаром отливают бетонную плиту для распределения нагрузки толщиной 25 см и размерами превышающую длину и ширину резервуара не менее чем на 1 метр.

Горизонтальное размещение

Максимальная пропускная способность составляет от 1 до 200 л/сек. Такое оборудование имеет крестьянскую конструкцию с двумя камерами и одним или двумя, в зависимости от габаритов конструкции, техническими колодцами.

Благодаря большому ассортименту изделий всегда есть возможность подобрать оборудование с учетом эксплуатационных условий.

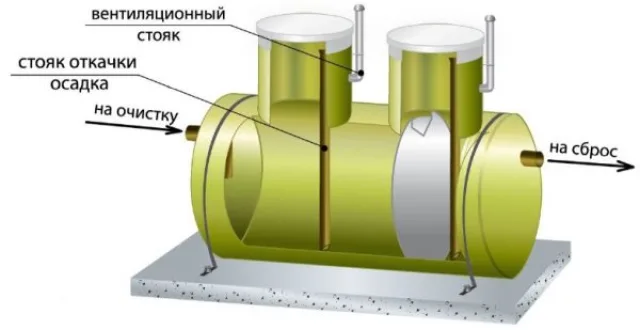

Горизонтальный подземный жироуловитель на плите
Горизонтальный подземный жироуловитель на плите

Врезка конструкции осуществляется на глубину до 10 метров без использования дополнительных мер по усилению (бетонирование), благодаря высокой и конструктивной жесткости устройства. Можно выполнить подключение под асфальт или под газон.

Особенности установки

Существует ряд рекомендаций, которых следует придерживаться при выборе места для установки жироуловителя:

  • при установке оборудования учитываются естественный уклон ландшафта;
  • желательно располагать жироловку ниже относительно здания;
  • должна быть обеспечена беспрепятственная откачка стоков из жироуловителя. Для этого важно предусмотреть возможность подъезда ассенизационной машины;
  • оптимальное расстояние от здания, на котором располагают жироловку — от 3 до 5 метров. Стоит применить, что чем длиннее канализационная труба на отрезке до места врезки, тем сложнее будет процесс удаления засоров. Если дорога трассы превышает 15 метров, то необходимо предусмотреть промежуточный колодец;
  • на участке от дома до места установки жироловки трасса должна быть прямой. В противном случае места изгибов должны оснащаться колодцами;
  • необходимо учесть требования расположения площадки под жироловку: не менее 3 метров от деревьев, не менее 5 метров от дороги и жилого дома, от 10 до 30 м относительно водоема, от источников с питьевой водой расстояние до жироуловителя должно быть не меньше 50 м.

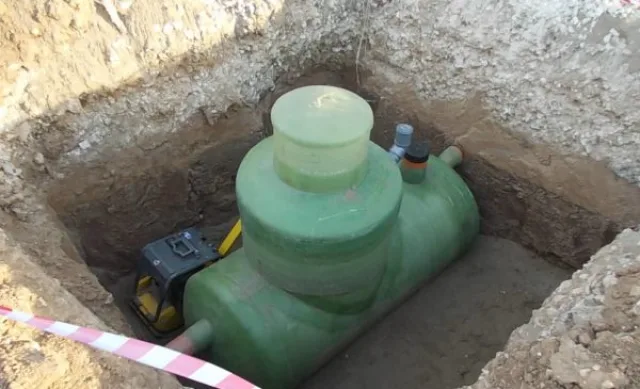

Установка в котлован
Установка в котлован

Советы по выбору

Правильная работа устройства и надежная защита канализационных труб и от жировых отложений и засоров зависит от правильного выбора жироуловителя.

Принцип работы устройства
Принцип работы устройства

Для бытового использования достаточно приобрести устройство, чья производительность составляет от 0,1 до 2 л/сек. Габаритными жироуловителями оснащают крупные рестораны и предприятия по производству продовольственной жиросодержащей продукции. Здесь ориентируются на специфику производства. Так, на предприятиях по изготовлению молочной продукции, жироловки оснащают датчиками заполнения емкости и насосами, перекачивающими стоки в резервуар.

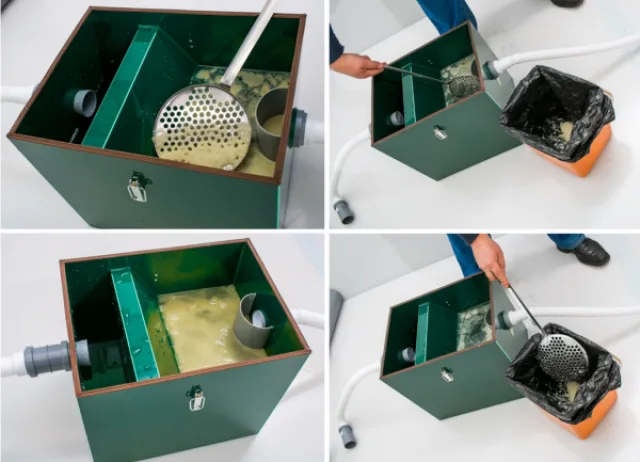

Очистка бака
Очистка бака

Избавиться от специфического неприятного запаха в помещении общественного питания можно путем установки автоматического, компактного жироуловителя. Размещают его непосредственно под мойкой. Модификация многих моделей предусматривает вывод стоков в отдельный приемник. Обслуживание таких устройств не требует много и времени — достаточно периодически очищать патрубки от крупных частиц, а для удаления осадка использовать любое моющее средство.

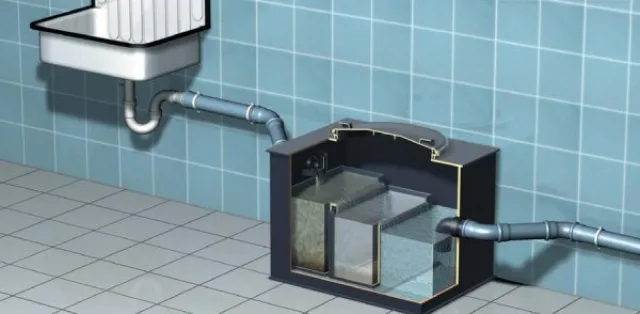

Компактное устройство для небольшой столовой
Компактное устройство для небольшой столовой

Для предупреждения образования засоров трубы канализации периодически промывают горячей водой.

Разновидности

Условно жироуловители можно разделить на несколько категорий в зависимости от изготовителя, параметров использования оборудования, способа его монтажа и материалов изготовления.

Для изготовления жироловок используется нержавеющая сталь, пластик и стеклопластик. Преимущества пластиковых изделий заключаются в следующем:

  • под заказ можно изготовить резервуары, отвечающие определенным критериям – с определенной пропускной способностью, габаритами и формой;
  • изделие из ПВХ отличается простой эксплуатацией и уходом – достаточно периодически выполнять очистку резервуара;
  • материал экологичен и обладает длительным сроком службы.

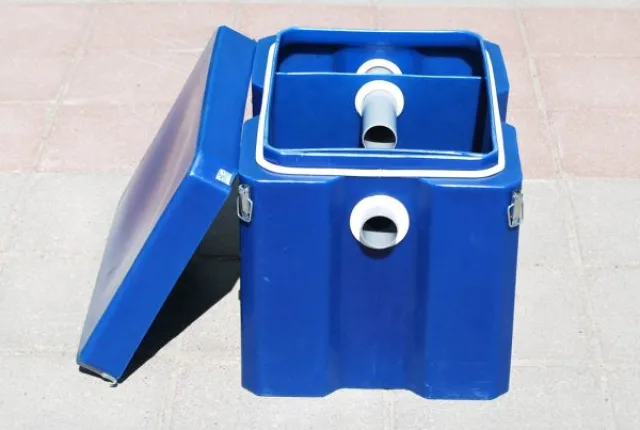

Изделие из пластика
Изделие из пластика

Изделия из стеклопластика чаще имеют промышленное назначение, так как материал отличается особой стойкостью к химически активной среде. Оборудование предполагает как внутренний, так и наружный тип монтажа – корпус прочный, не боится воздействий окружающей среды, легко моется и обладает небольшим весом.

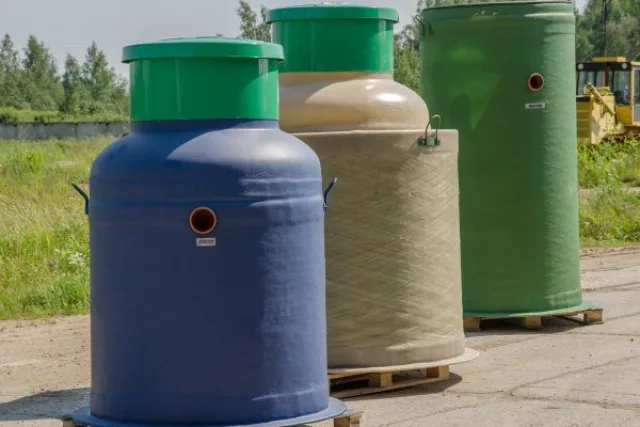

Резервуары из стеклопластика
Резервуары из стеклопластика

На больших предприятиях применяют жироуловители в стальном корпусе. Такое оборудование имеет высокую стоимость, но ее оправдывают эксплуатационные свойства материала. Для него характерны высокие антикоррозийные свойства, универсальный монтаж – внутри и снаружи и долговечный срок службы.

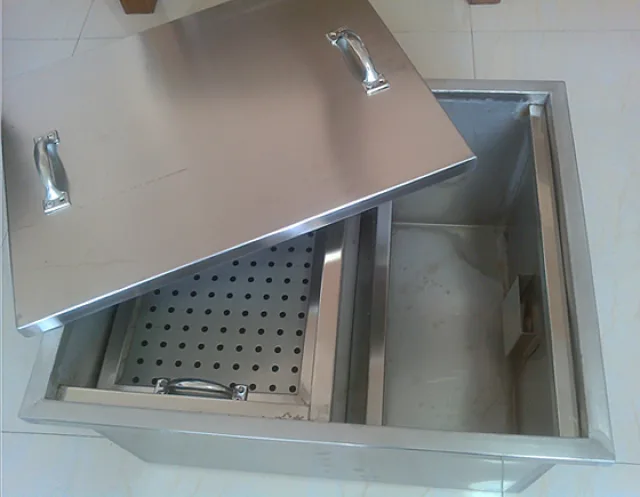

Изделие из нержавеющей стали
Изделие из нержавеющей стали

Самостоятельное подключение под мойку

Самостоятельное подключение компактного жироуловителя под мойку производится без применения инструментов.

Таблица 1. Подключение жироуловителя под мойку

ИллюстрацияОписание

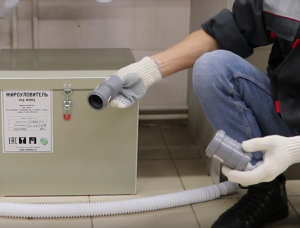

При установке жироуловителя потребуется 2 муфты для подсоединения гофрированного шланга.

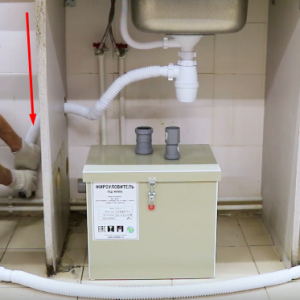

Отключают существующую гофрированную трубку от канализации.
Сифон разворачивают в сторону входного отверстия на корпусе жироуловителя.
Место подключения на корпусе устройства отмечено наклейкой «вход».

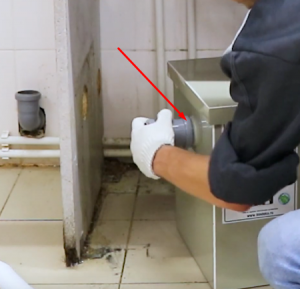

На выходное отверстие устанавливают муфту пятидесятого диаметра.
Муфту-переходник крепят на гофрированный шланг, так как его диаметр составляет 40 мм, а муфта выходного отверстия – 50 мм.

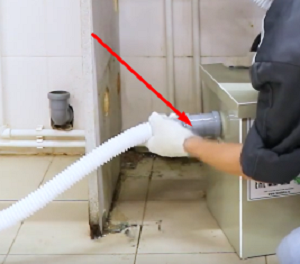

Шланг закрепляют к выходному отверстию на корпусе жироуловителя.

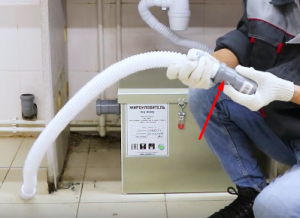

С другой стороны шланг подключают к канализации.

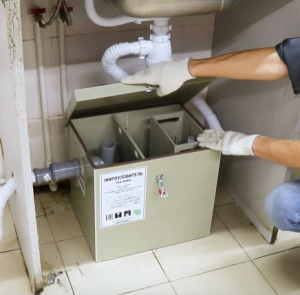

Для обслуживания жироуловителя открывают крышку, извлекают корзину для крупного мусора и очищают поверхность первой камер от жира.

Как избавиться от засора в трубах, если таких проблем раньше не было, и вы не знаете, с чего начать? Главное – правильно подобрать средство против засоров труб. В специальной статье постараемся помочь вам разобраться с этой проблемой, и расскажем о самых действенных способах и средствах от засора, которые спасут трубопровод за несколько минут.
